Как сделать gsm сигнализацию своими руками

Основные производители

На рынке GSM-сигнализаций можно выделить трех производителей, занимающих лидирующие позиции. Это StarLine, Pandora и Prizrak.

StarLine

Производитель StarLine вошел на отечественный рынок в 2013 году и за короткое время занял лидирующие позиции. Сегодня компания выпускает несколько серий устройств:

• серия «Е» — сигнализации без встроенного GSM-модуля, но с возможностью его самостоятельной установки;
• серия «А» — возможность управления с мобильного телефона и более современный брелок;
• серия «B» — обладает функцией GPS-мониторинга и отличается повышенной защищенностью от помех;
• серия «D» — схожа с категорией «B», но разработана специально для внедорожников.

Связь с модулем осуществляется через мобильное приложение Telematika 2.0.

Prizrak

В линейке автосигнализаций Призрак устройства с GSM-модулем можно определить по первой цифре «8» в названии модели (например, 810, 820, 830 и 840). Кроме стандартных функций (автозапуск двигателя, микрофоны, дистанционное управление), GSM-устройства Prizrak оснащены:

• контроллерами CAN, отвечающими за надежную интеграцию с автомобильными системами;
• функцией PIN to drive, обеспечивающей дополнительную защиту с помощью применения специального кода;
• датчиками внешних воздействий (удара, смещения, наклона и т.д.).

Pandora

Сигнализации Пандора производятся с 2004 года и соответствуют всем современным стандартам. Интересно, что именно этот производитель впервые ввел возможность авторизации в противоугонной системе при помощи умных часов. Производитель предоставляет автомобилистам выбор устройств с широким ценовым диапазоном.

Если автовладелец не хочет экономить на защите своего автомобиля от угона, GSM-сигнализации станут правильным выбором. Возможность дистанционного контроля и управления позволит в считанные секунды предотвратить незаконное использование автомобиля. Если же машину все-таки удалось угнать, GSM-модуль позволит определить ее положение с максимальной точностью. Чтобы обеспечить надежную работу устройства, приобретать сигнализации стоит только в дилерских центрах или специализированных магазинах.

Имитатор охранной сигнализации

В городских многоэтажных домах становится популярным ставить квартиру на охрану, в этом случае покупается дорогостоящее оборудование для охраны от проникновения, а сигналы передаются на пульт охранного предприятия. Но не всякому хозяину такое по карману, да и не всегда это оправданно.

Помните на автомобилях такое устройство, под лобовым стеклом, обычно около руля, размешен красный светодиод, который мигает или постоянно светится? Он предупреждает, что машина под охраной. Так и для квартиры или дачи существуют подобные конструкции или по-другому – имитаторы охранной сигнализации. Они предназначены для того что бы спугнуть неподготовленных и непрофессиональных воришек или домушников.

Чтобы изготовить такой имитатор, нужно купить красный светодиод (например, такой АЛ307), монтажную коробку для его размещения, резистор на 100 Ом, переключатель и отсек для двух батареек. За весь комплект нужно будет отдать примерно 100 – 200 рублей. В зависимости от характеристик светодиода, к нему нужно подключить последовательно токоограничивающий резистор. Подобрать правильный резистор вам помогут в магазине радиотоваров (если у вас, конечно, не советский светодиод АЛ307, как в нашем примере).

Выходя из дома, включаем постоянно светящийся светодиод, возвращаясь, отключаем. Чужие люди будут думать, что квартира стоит на сигнализации.

Если нет возможности или времени самому собрать такой имитатор, то можно установить муляж охранной сигнализации. Это готовое устройство совмещает в себе световой и звуковой оповещатель, может работать от сети 220В так и быть автономным, т.е. питаться от батареек. Когда квартира или дача якобы на охране, световой индикатор горит красным или синим светом. Если вор попытаться открыть дверь, то сработает звуковой ревун – сирена.

Таким образом, можно считать, что небольшая коробочка и горящий светодиод или лампочка это индикаторы сигнализации, которые дадут понять нарушителю, что сюда соваться не стоит.

Довольно часто можно видеть, что в магазинах, в офисах, на уличных киосках наклеены стикеры различных охранных компаний. Этим тоже можно воспользоваться, приклеив над своей дверью такой стикер. Никто не будет проверять, действительно ли квартира подключена на пульт вневедомственной охраны.

Приобретение GSM-сигнализации на дачу

При покупке важно не забыть о ряде дополнительных вещей, без которых вам будет трудно смонтировать систему:

— Дополнительный аккумулятор. Позволяет сигнализации работать при отключении электричества. Заявлено, что он сможет питать ее часов 12, но я не проверял, т.к. таких длительных отключений пока что не было. Стоит около 500 рублей. Купил там же, где и сигнализацию.

— Короб для аккумулятора и пакетников. Я взял небольшой, но пришлось вырезать в нем отверствия пилкой, потому что внутрь все влезало довольно плохо. Перед покупкой прикиньте, что будет внутри.

Вверху блок питания, внизу стоит аккумулятор

— Провод для монтажа. Это тонкий четырехжильный провод специально для слаботочных систем. Выгодно купить бухту на 100 метров, т.к. на мой дом у меня ушло метров 80. Купил там же.

— Щипцы для снятия оплетки. Т.к. придется зачистить довольно много проводов, то делать это руками довольно неудобно. Продаются в OBI.

Щипцы для снятия оплетки. Очень полезный инструмент

— Паяльник, олово, канифоль. Концы проводов и выводы датчиков, конечно же, надо спаивать, а не скручивать.

— Отвертка с узким жалом (большая часовая) для прикручивания проводов к задней колодке сигнализации, кусачки, плоскогубцы, шурупы и отвертка для обрезки проводов и крепления датчиков. Дрель, если надо будет проходить стены.

— Цветные изоленты. Т.к. у вас в конечном итоге будет довольно много проводов, сходящихся к головному блоку, то надо будет точно понимать, какой из них за что отвечает. Для этого я маркировал конец провода у датчика и конец провода у головного блока сигнализации одним из цветов, приклеивал в инструкцию к сигнализации кусочек изоленты и подписывал, какой из проводов за что отвечает. Иначе не представляю, как бы я все это вставлял в колодку. Набор изолент на 10 цветов продается в OBI рублей за 100.

Пучок проводов от датчиков на подходе к головному блоку

Без цветного скотча на проводках запутаться проще простого.

— Мультиметр. Не помешает прозвонить линию, если что-то не сработает. Продается в OBI. Стоит рублей 200.

— SIM-карта. У меня на даче есть уверенное покрытие только от Мегафона, поэтому альтернатив не имелось. Нужно выбрать тарифный план без абонентской платы и с самыми дешевыми SMS-ками.

Особенности эксплуатации

Учитывая, что на отсылку тревожного сообщения системе необходимо определенное время, злоумышленник может отключить ее, даже не подозревая об этом. Достаточно всего лишь быстро открыть и закрыть дверь или гаражные ворота. Геркон вновь разомкнет контакты, сбросив вызов. Для того, чтобы этого не произошло, необходимо оборудовать геркон подвижной частью. Тогда при повторном закрытии магнит не окажется на своём месте и не замкнет контакт.

Еще одной важной особенностью эксплуатации данной системы является ее энергообеспечение. Возможно три варианта энергоснабжения:

• Использовать штатный аккумулятор телефона и периодически осуществлять подзарядку. Недостатков у данного способа гораздо больше, чем достоинств. Можно просто забыть зарядить телефон, необходимо каждый раз доставать его с места установки.
• Использовать стандартную зарядку телефона, подключив ее к электросети объекта. Такой способ также имеет определенные недостатки. Держать аккумулятор при постоянном заряде 100% настоятельно не рекомендуется производителем. Скорее всего он выйдет из строя через несколько месяцев.
• Использовать подзарядку, которая может обеспечить напряжение 3,9-4,0 Вольт с током 700-1000мА. Таким образом, максимальная подзарядка аккумулятора будет составлять не более 70%.

Плюсы и минусы нашей сигнализации

В той схеме, которая приводится ниже, предполагается использование телефона следующей модели: Motorola D520. Особенности этого мобильного аппарата заключаются в следующем. Производя включение при отсутствии аккумулятора, контакты кнопочки «POWER» нужно удерживать замкнутыми. Только при этом на питающий разъем подают напряжение. Звонок на последний вызванный номер осуществляется так: кнопка «OK» нажимается 2 раза с временным интервалом больше 0,1 секунды. При разработке самодельной сигналки, о которой рассказывается дальше, учитывались именно эти особенности.

Мобильный телефон Motorola D520

Принцип работы любой сигнализации выглядит так: при попытке угона на «массу» замыкается один из датчиков. Выступать в роли датчика могут следующие устройства:

• Микрокнопки, концевики дверей и капота;
• Самостоятельно установленные секретки (микрокнопки);
• Серийно выпускаемые модули: датчик удара, наклона и т.д.

Контакты всех датчиков подключаются к одной точке при этом, конечно, используются диоды (см. рис).

Схема подключения «Логическое ИЛИ»

Замкнув контакт на «массу», пусть даже на короткое время, вы сразу вызовете срабатывание сигналки. Установите датчик объема, и вы защитите себя от угона «на все сто».

Самодельная GSM сигнализация из мобильника

Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:

• Кнопочный телефон с функцией быстрого набора номера (обязательно).
• При желании прослушивания – наушники с микрофоном от мобильного устройства.
• Паяльник, сопутствующие материалы.
• Проводка.
• Геркон, магнит.
• Аккумулятор до 12В (при внешнем питании мобильного).

Последовательность действий:

1. Открыть меню телефонного аппарата, выбрать настройки вызова «одной кнопкой», зафиксировать мобильный номер (или группу номеров), на который будет поступать DTMF сигнал тревоги, за определенной кнопкой (кнопками).
2. Демонтировать телефон до платы с наклеенной пленкой.
3. Острым ножом сделать надрезы под цифрой, которую заранее определили в настройках меню для экстренного вызова. Поднять пленку, под ней находится металлическая мембрана, которая будет впоследствии замыкать контакты (заземление, «пятачок»).
4. Припаять провода к заземлению, «пятачку». Чтобы избежать ложного срабатывания, рекомендуется использовать провода одного шлейфа.
5. Заклеить мембрану для предотвращения замыкания.
6. Установить геркон на устройство, магнит на дверь. Для предотвращения быстрого размыкания цепи при закрытии двери, нужно предусмотреть механизм, сдвигающий магнит в сторону.

Варианты подключения получившегося устройства к сигнализации:

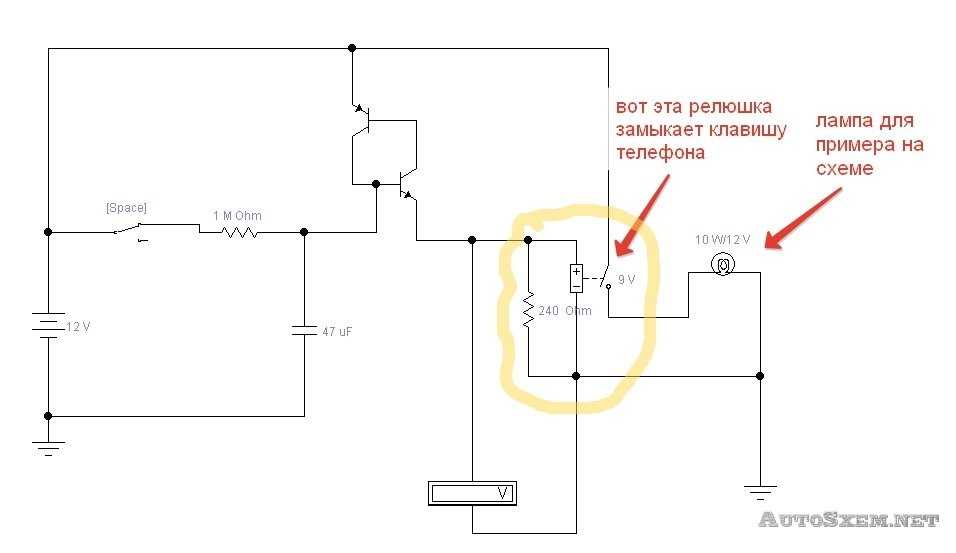

• С помощью реле (нормально разомкнутые контакты).
• Используя биополярный транзистор.
• Оптопара. Наиболее оптимальный вариант, создающий гальваническую развязанную схему.

Более подробно схему описывает данное видео

Недостатки

Каким хорошим не был бы свой проект охранной сигнализации, она не лишена недостатков. К основным из них следует отнести следующие:

• отсутствие встроенных систем защиты от различных приспособлений, которые используются злоумышленниками для отключения сигнализаций;
• невозможность подключения таких устройств к системам безопасности охранных компаний;
• самостоятельно сложно реализовать сложные охранные конфигурации, которые включают в свой состав широкий спектр охранных и функциональных датчиков, исполнительных устройств;
• самодельная простая сигнализация не поддерживает возможность ведения аудио- и видеоконтроля с охраняемого объекта;
• без базовых знаний электроники сделать собственную охранную систему не получится.

Какие виды сигнализации можно сделать своими руками?

В домашних условиях самостоятельно можно реализовать несколько вариантов охранных систем, которые позволят решить конкретные задачи по защите недвижимости.

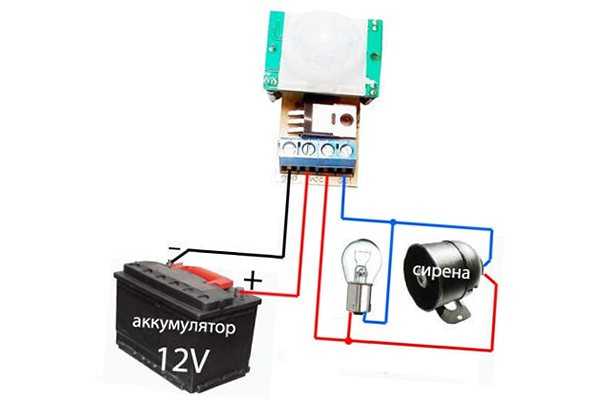

Сигнализация на основе датчика движения

Простая сигнализация в квартиру своими руками может создаваться на основе обычного датчика движения, которым комплектуются осветительные системы, устанавливаемые в подъездах и на лестничных площадках. Если к такому датчику вместо осветительного элемента подключить сирену, то получится элементарная охранная система, которая звуковым сигналом будет предупреждать о том, что в охраняемой зоне кто-то находится.

Сигнализация на основе готовых комплектов

Для тех, кто не хочет «ломать голову» как сделать самодельную сигнализацию и какие для этого устройства использовать, можно воспользоваться готовыми комплектами, которые продаются на каждом радиорынке. Нужно будет только составить схему охраняемых зон и приобрести для этого соответствующие датчики и исполнительные устройства. В дальнейшем придется выполнить монтаж купленных элементов и настроить их на выполнение соответствующих функций охраны.

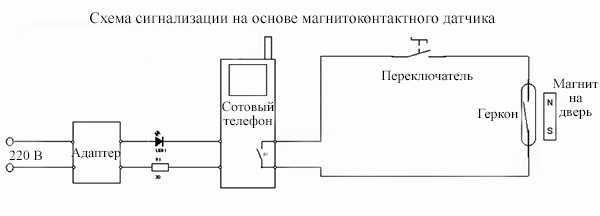

Сигнализация на основе магнитоконтактных датчиков

Для тех, кто задумывается о том, как сделать сигнализацию в домашних условиях, которая будет реагировать на вскрытие дверей и окон вариант на магнитоконтактных датчиках будет оптимальным решением. Отличительной особенность таких датчиков является то, что они включают в свой состав два элемента – собственно основу датчика и магнит, которые должны пребывать в прямом контакте. Как только этот контакт будет нарушен, произойдет срабатывание подключенного к датчику светозвукового устройства.

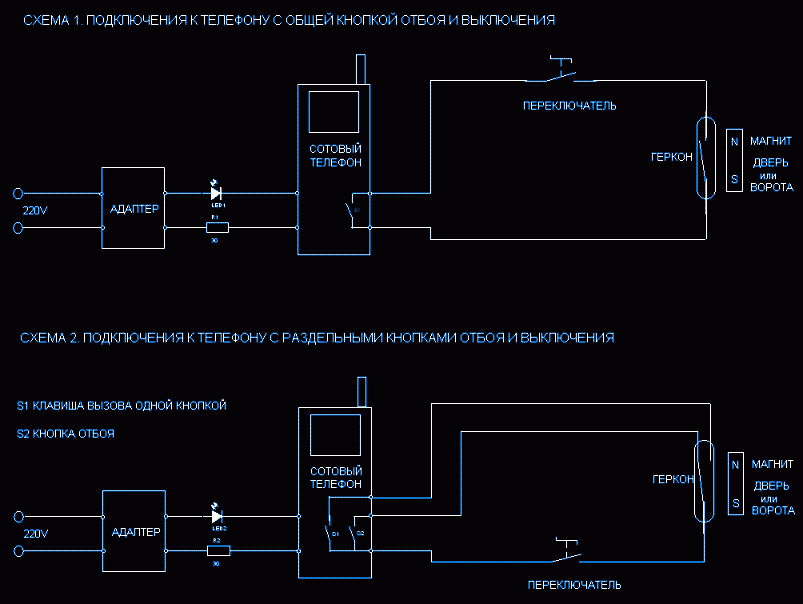

Используя старый неиспользуемый мобильник, может быть создана высокоэффективная самодельная охранная сигнализация, использующая возможности GSM-связи. С помощью такой охранной системы можно будет не только приводить в действие подключенные к ней исполнительные устройства, а также оповещать владельца дома об опасности через канал мобильной связи, посылая на его мобильное устройство СМС-сообщение или осуществляя дозвон.

Для тех, кто не знает, как сделать сигнализацию своими руками и временно не может позволить приобрести готовую, может установить имитатор наличия охранной системы. Для реализации элементарной схемы имитатора сигнализации потребуется всего лишь светодиодный индикатор, две пальчиковые батарейки, токоограничивающий резистор и корпус для расположения перечисленных элементов. Свечение светодиода будет свидетельствовать о том, что объект пребывает на охране – это должно отпугивать воров. Но длительное время полагаться на охрану с помощью такого муляжа не стоить – лучше разобраться, как сделать сигнализацию своими руками или приобрести ее в магазине.

Оборудование для сбора сигнализации в домашних условиях

Простая сигнализация для дома может быть построена с применением следующего комплекта устройств:

• набор датчиков – для простой охранной системы это могут быть устройства контроля движения на объекте, а также датчики открытия;
• сирена и светоизлучающие устройства – они будут сигнализировать о срабатывании охранного датчика;
• обычный выключатель – применяется для отключения сигнализации;
• автономные источники питания – это могут быть аккумуляторы или батарейки, которые будут поддерживать функционирование сигнализации при отсутствии питания во внешней сети;
• мобильный телефон – нужен в том случае, когда создается охранная сигнализация для дома с функцией оповещения владельца на его мобильные устройства;
• набор инструментов, для монтажных работ, проводники, монтажные элементы – с их помощью будет осуществлена сборка и монтаж сигнализации в домашних условиях.

Способ №3 – профессиональный

Имея начальные знания в области электроники можно создать вполне полнофункциональную систему GSM сигнализации. В ее основе лежит микроконтроллер PIC16F628A.

В качестве GSM модуля используются телефоны Siemens моделей C35, S35, M35, C45, S45, M45, ME45, SL45, контроллер совместим только с этими моделями.

	Кроме контроллера понадобятся следующие детали. Дополнительно приобретается стандартный разъем под интерфейс телефона Siemens.
	Схемы печатных плат и что должно получиться в результате.
	Получившийся GSM контроллер имеет два тревожных входа Inpu 1 (XS2) и Input 2 (XS3)к которым можно подключать любые типы тревожных детекторов: движения, разбития, геркон, задымления и т. д.

Данные устройства могут работать, как нормально разомкнутыми, так и нормально замкнутыми контактными группами, которые можно присоединить на один из входов.

При последовательном соединении детекторов в одну цепь в дежурном режиме они должны быть нормально замкнутыми, при аварийном срабатывании цепь размыкается.

При параллельном соединении дежурный режим каждого устройства должен быть разомкнут, а аварийный замкнут.

К выходному трехконтактному реле — XS4 может быть присоединена сирена ревун, тревожная лампа или любое другое сигнальное оборудование. Силовые контакты реле передают номинальную мощность 2,4 кВт при 10 А.

GSM сигнализация из телефона, гвоздя, дюбеля, пружинки, канцелярской резинки и термоклея

Самое простейшее устройство, которое способен собрать даже ребёнок и для него нам нужен старый или дешевый телефон с пластиковыми кнопками, гвоздь «сотка», пружинка из ручки, кусочек деревяшки, канцелярская резинка, клей и двухсторонний скотч. Пластиковый дюбель должен быть по диаметру немного больше, чем гвоздь, а вместо клея и скотча, если есть возможность, то лучше использовать, пистолет с термоклеем. В кусочке дерева прорезаем ложбинку для кончика гвоздя, а сам гвоздь зачищаем от заусенцев. Далее отрезаем от дюбеля шляпку и 2 гладких кусочка, один около 2 см, а второй по ширине кнопки. Собираем конструкцию как на изображении.

Для удобства кусочек дюбеля приклеиваем на клавишу «2» или «5» и ставим на неё автодозвон при нажатии на нужный вам номер. Между кусочком дерева и кнопкой вызова наматываем на корпус резинку для создания усилия при нажатии кнопки вызова. Устройство работает очень просто: прижимая гвоздь к верхней части корпуса телефона, острый кончик заходит в ложбинку в кусочке дерева, приподнимает кнопку вызова и растягивает резинку, отпустив гвоздь, пружинка откинет его назад, а резинка прижмёт к корпусу надавив при этом на кусочек дюбеля, приклеенного к кнопке. В результате произойдёт вызов. Данное устройство нужно прикрепить к двери или окну в самом незаметном месте так, что бы при закрытии происходило нажатие, а при открытии срабатывал вызов.

ПОДКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Рассмотрим как подключить охранную сигнализация на примере наиболее распространенных типов оборудования.

Приемно- контрольный прибор.

Это устройство в обязательном порядке имеет клеммы, обозначенные как «ШС» — шлейф сигнализации. В зависимости от его типа при подключении может учитываться полярность «+», «-«. Это нужно при использовании адресных устройств или извещателей, получающих питание по шлейфу. Для обычных датчиков это не принципиально.

Кроме того, к ПКП подключаются:

• оповещатели,
• системы передачи извещений (СПИ) — клеммы ПЦН.

При использовании GSM сигнализации последний пункт не актуален, поскольку передача данных осуществляется беспроводным способом встроенным в прибор модулем.

Управление системами оповещения могут производиться несколькими способами:

1. «Сухими» контактами реле (вариант А). В этом случае необходима дополнительная подача напряжения питания.
2. Выходами «открытый коллектор» (вар. Б). Похоже на релейный вариант, только обязательно соблюдение полярности .
3. Специально предназначенными для этих целей клеммами (случай В). В этом случае напряжение на них подается внутри прибора на аппаратном уровне.

Описанные варианты приведены на схеме 2.

Подключение датчиков охранной сигнализации.

Большинство охранных датчиков являются энергопотребляющими устройствами. Это значит, что на их клеммной колодке имеются минимум 4 винтовых зажима. Исключение составляют адресные извещатели, они получают питание по шлейфу и подключаются по двухпроводной линии.

Обратите внимание! Соблюдение полярности в этом случае обязательно.

Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами. Их подключение может осуществляться двумя способами:

• в различные охранные шлейфы;
• к общему шлейфу по схеме «И».

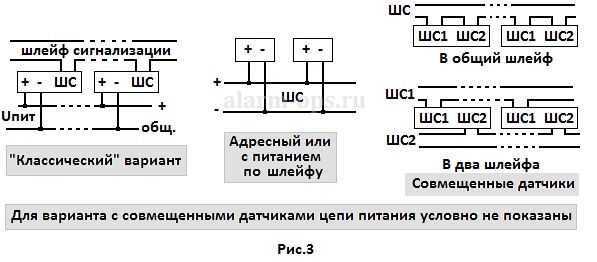

Рассмотренные варианты для систем охранной сигнализации иллюстрируются схемами подключения датчиков на рис.3. По этому принципу могут подключаться датчики движения, вибрационные и акустические извещатели, имеющие релейный выход пультовой пары.

Некоторые извещатели имеют датчик вскрытия корпуса (тампер). Он предназначен для того, чтобы в неохраняемое время нельзя было открыть корпус и внести изменения в схему подключения шлейфа. Если требуется предотвратить такую вероятность, то тампер включается в отдельный шлейф, контролируемый постоянно.

Смотреть видео

Схема подключения при этом будет аналогична совмещенному извещателю, где в роли одного из выходов ШС будут выступать контакты тамперного выключателя. В противном случае эту опцию можно не задействовать и проигнорировать соответствующие клеммы.

Вариант 2

Здесь схема немного сложнее, но и функциональность гораздо насыщеннее, чем в предыдущем случае.

Срабатывает такое устройство при замыкании хотя бы одного входа на «минус» автомобиля. При этом в самой сигнализации есть четыре охранных входа: для водительской двери, для всех пассажирских дверей, для багажного отделения и, соответственно, капота.

После включения тумблера питания необходимо быстро выйти из машины (дается не более 25 секунд). Если вдруг водитель не успел, то контролирующий светодиод не загорится до момента, пока все двери, капот и багажный отсек не будут закрыты. Как только условия выполнены, сигнализация перейдет в охранный режим.

Далее при срабатывании любого из датчиков устройство информирует владельца о попытке проникновения. При этом включается сирена и блокируется зажигание авто. Но и это еще не все.

При попытке угона и открытии одной из дверей включаются фары, а при желании и поворотники.

Чтобы отключить сигнализацию и снять все блокировки достаточно отключить спрятанный в специальном месте тумблер.

В случае, когда злоумышленник сразу же закрыл двери после срабатывания сигнализации, блокировка не снимается. При этом владелец автомобиля все равно получает тревожный звонок.

Через 40 секунд блок управления опросит все системы и при отсутствии сработанных датчиков перейдет в стандартный охранный режим. Если же при проверке открытие одной из дверей подтверждается, то устройство переходит в режим тревоги.

Как и в предыдущем случае для реализации такой схемы необходимо купить мобильный телефон с возможностью быстрого дозвона. При этом звонок будет совершаться до тех пор, пока абонент на другом конце «провода» не нажмет кнопку сброса.

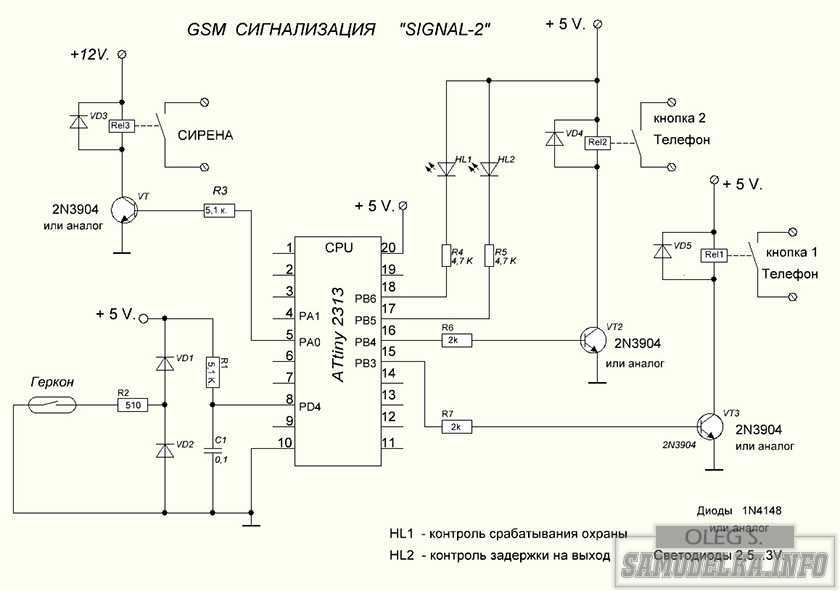

В качестве контроллера можно использовать продукт компании ATMEL, хотя есть много аналогов. Его преимущество – доступная цена и надежность. Кроме этого, такой контроллер можно с легкостью найти на рынке в своем городе.

В качестве реле можно использовать любые 12 В устройства. Тумблер для включения и отключения сигнализации также найти труда не составит труда. При этом желательно спрятать его вдали от посторонних глаз. Чем надежнее будет место, тем лучше.

Врезка тумблера производится в цепи питания сигнализации от бортовой сети.

Самостоятельное изготовление автомобильной сигналки

О подключении к сигналке датчиков, препятствующих совершению угона, говорилось в предыдущей главе. В некоторых авто установлены микрики, замыкаемые при закрытии двери, и тогда надо использовать дополнительное реле. Запомните: вам нужен один контакт, замкнутый на «массу» в момент тревоги. Еще понадобится секретка, то есть тумблер, включенный последовательно с сигнальным контактом. Тумблер позволит отключать защиту самому водителю. Если ее не выключить, звонки будут совершаться все время (с периодом 100 секунд).

Базовый вариант (самый сложный)

Посмотрите, как выглядит главный разъем телефона, если говорить о модели D520:

Схема разъема Motorola D520

Здесь вам понадобятся контакты питания (1 и 2), так что используйте отдельный разъем, установленный на корпусе. Чтобы добраться до платы с кнопками, корпус телефона разбирают. Надо припаять 3 провода к контактам кнопки «OK», а кнопочку «POWER» замыкают накоротко. АКБ обязательно изымают перед выполнением пайки. Дальше батарея не используется вообще.

Самодельная сигналка содержит в своей конструкции только распространенные элементы. Два провода (контакты «+» и «-») подключаются к разъему питания телефона, еще три – к кнопке «OK»:

Внешний вид детали BA2

Размещайте динамик рядом с трубкой мобильного аппарата. Вот варианты, как можно сделать:

1. Микрофон размещают в глушителе, но динамик не используют (тогда исключают транзистор VT4);
2. Второй вариант – динамик используется, но микрофон размещен в салоне.

Если микрофон не нужен вообще, исключается усилитель DA2, а заодно и пара транзисторов (VT3, VT4). Простая схема, таким образом, содержит два «полевика» и «логику». Дальше рассматривается, что нужно сделать, чтобы упростить схему еще больше.

Упрощение схемы в 2 раза

Наличие опции реагирования на звук снижает вероятность угона. Злоумышленнику не обязательно открывать дверь, чтобы попасть в салон обычно разбивают стекло. Купив внешний звуковой датчик, вы заметите – в нем используется менее простая схема, чем было рассмотрено. Чтобы избавиться от лишних деталей, есть смысл сделать следующее.

Стабилизатор постоянного тока 7805
