Как работает климат контроль в автомобиле, особенности, схемы

Предназначение климата и отличие от кондиционера

К счастью, те дни, когда температуру в салоне автомобиля приходилось корректировать при помощи сквозняка или печки, ушли в далекое прошлое. Сегодня у человека появилось больше возможностей получать максимум комфорта от повседневности.

Особенно это важно в больших городах, где нет времени на отдых, а после стресса и тяжелого рабочего дня хочется добраться домой в авто с максимально комфортными условиями. Если вы захотите приобрести подержанный автомобиль, то одним из достоинств будет климат-контроль, который помогает поддерживать необходимую температуру воздуха в салоне. Это действительно огромный плюс, ведь климат-контроль стал усовершенствованной версией кондиционера

Это действительно огромный плюс, ведь климат-контроль стал усовершенствованной версией кондиционера.

Особенности работы климат-контроля

Возможность корректировать температуру в разных зонах салона.

Это действительно невероятно удобно, потому как каждый из нас отличается своим восприятием погоды. Когда одному пассажиру может быть жарко, второй может испытывать дискомфорт, если потребуется включить обычный кондиционер. Благодаря новой системе вы можете корректировать температуру на заднем сидении, также отдельно для водителя и для пассажира около него.

Совершенство системы в зависимости от окружающей среды.

Если говорить об управлении климат-контролем, то, безусловно, это процесс более сложный, ведь намного больше датчиков, кнопок, механизмов. Однако, такая система идеально подходит для того, кто хочет забыть о необходимости лично контролировать температуру.

Климат-контроль – это слаженная работа механизма, который подстраивается под температуру за окном, скорость движения транспорта, количество людей в салоне. В более совершенных автомобилях возможна также корректировка влажности воздуха в салоне, что, согласитесь, очень удобно и полезно для нашего организма.

Система фильтрации воздуха.

Сегодня системы отопления и охлаждения салона направлены не только на поддержание уровня комфорта всех пассажиров, но также устроены так, чтоб никто не заболел. В салоне автомобиля достаточно мало воздуха, а углекислый газ, который быстро его заполняет, может стать опасным для здоровья из-за количества микробов.

Два потока воздуха.

Если включить обычный кондиционер и нагреть салон во время дождя, то неизбежна такая неприятность как запотевание окон. Многие современные водители не готовы тратить время на очистку стекла, поэтому отдают предпочтение салонам с климат-контролем.

В этом случае идет смешивание двух потоков воздуха: теплого и холодного, что позволяет создать необходимые условия и избежать дискомфорта. Воздух также будет очищен от смога, а вы быстро и незаметно для себя сможете приспособиться к условиям внутри автомобиля.

Выбор качества воздуха.

Если вы едете на автомобиле далеко за городом, а вокруг вас нет смога и химических выбросов, то для поддержания уровня комфорта в авто смело можно использовать воздух снаружи. Но часто в больших городах он бывает загрязненным, а климат-контроль позволяет избегать временного его использования.

Огромным плюсом является также то, что при помощи климат-контроля можно эффективно экономить деньги на бензине. Система сама может подстраиваться под условия окружающей среды, и не будет зря растрачивать энергию.

Это так, но не забывайте, что от первого легко можно заболеть, потому как он лишь регулирует температуру, не контролируя потоки воздуха. Если вы тщательно изучите инструкцию и учтете все нюансы, то сможете самостоятельно скорректировать механизм климат-контроля, не сокращая срок его службы.

Особенности управляющего механизма

Вся работа системы климат-контроля базируется на взаимодействии ЭБУ (электронного блока управления) и датчиков. Выступая в роли мозгового центра, ЭБУ принимает решение о корректировке температурных условий в салоне авто. Помощником в достижении необходимых температурных показателей также выступает устройство, именуемое блоком испарителя-отопителя. Вся работа климатообразующей системы носит исключительно автоматизированный характер.

Оперируя вентилятором и заслонками, ЭБУ определяется с выбором наиболее оптимального направления, температурного режима и силы воздушного потока. Так, существуют следующие варианты направления потока воздуха:

В область стекла;
В область ног;
В область стекла и ног;
В область лица;
В область ног и лица.

Осуществление работ по монтажу климатообразующей системы

Монтаж климат-контроля — это достаточно сложный и трудоемкий процесс, в котором лучше всего довериться профессионалам. Специфика установки климатообразующей системы в зависимости от модели авто, производителя климатообразующей системы и ее комплектации вынуждает производить эту процедуру в автосервисе несмотря на высокий ценовой диапазон. Сэкономив на этой услуге и установив климатообразующую систему самостоятельно, можно стать инициатором поломки ряда важнейших элементов.

Этапы монтажа системы климат-контроля (могут быть отличными для различных моделей авто):

Демонтаж бардачка автомобиля и его центральной консоли.
Осуществление слива антифриза – демонтаж печки – удаляется аккумуляторное крепление.
Вырезание отверстия, необходимого для рециркуляции с учетом произведенной разметки — создание для испарителя крепёжных отверстий и их подсоединение.
Аккуратное проделывание отверстия в области моторного щита.
Осуществление замены имеющейся проводки вентилятора охлаждения специализированной проводкой датчиков климатообразующей системы.
Монтаж и последующее подключение таких датчиков, как потолочный и датчик с вентилятором.
Протягивание провода АКБ и проводки – подключение колодок – монтаж блока отопителя и испарителя.
Подсоединение ЭБУ.
Осуществление предварительного контроля работоспособности всей системы.
Монтаж радиатора, установка магистрали фреона и кронштейна для компрессора – закрепление компрессора – прикручивание шлангов – монтаж вентилятора.
Установка осушителя и дросселя.
Проверка всех рабочих магистралей и герметичности системы – заправка климатообразующей системы фреоном.
Осуществление контроля правильности поступаемых с датчиков данных.

Специфика ухода за системой климат-контроля

Обязательными условиями надлежащей эксплуатации климатообразующей системы является промывание радиатора кондиционера (не менее 2-х раз в год) и осуществление своевременной дозаправки. Выполняя все правила эксплуатации устройства, можно долгие годы наслаждаться исправной и эффективной работой системы климат-контроля.

Как отремонтировать заслонки климат-контроля своими руками:

Цена климатообразующих систем

Системы климат-контроля отличаются высокой ценой. Как показывает статистика, средние ценовые предложения рынка колеблются в пределах 1 000 – 15 000$. Дешевые модели, как правило, отличаются ограниченным функционалом и низким качеством.

Принципы управления

В зависимости от модели, марки и года выпуска машины, на них используются разные управляющие органы. Но обозначения применяют стандартизированные, чтобы у водителей не возникало проблем с включением системы при пересадке на другие автомобили.

для включения системы предусмотрена кнопка On/Off или клавиша, на которой изображается разорванный кружок;
чтобы перейти в режим использования кондиционера, есть кнопка A/C;
для регулирования общей температуры или параметров разных зон применяют валики или кнопки, стандартный регулировочный шаг составляет 0,5 градуса Цельсия;
нажав кнопку Auto, вы переведёте климатическую систему в удобный режим автоматического поддержания заданных ранее параметров;
на блоках управления климатическим контролем есть несколько клавиш, с помощью которых меняют направление движение воздуха внутри салона автомобиля, минимум их бывает 3. Они переводят систему на обдув в зоне ног, ног и голову и лобового стекла. Но на современных автомобилях их намного больше.

Управлять системой в машине достаточно просто. Вам нужно вращающимися регуляторами и кнопками выставить нужные параметры и выбрать требуемую область обдува подогретым или охлаждённым воздухом.

Но каждый автомобиль может иметь свои уникальные нюансы. Потому с правильно работающим отоплением и охладителем рекомендуем разбираться с помощью руководства по эксплуатации для конкретной модели автомобиля.

Для достижения оптимальных рабочих характеристик рекомендуется использовать высокие обороты двигателя. Если вы хотите, чтобы салон быстрее охладился или прогрелся, после выбора нужных параметров перейдите на низкую передачу и поднимите обороты мотора. Как только температура дойдёт до оптимальных показателей, можно возвращаться к нормальному режиму работы силового агрегата.

Правила пользования

Как пользоваться климат установкой?

Есть несколько моментов, касающихся использования и обслуживания, которые нужно учитывать, чтобы не допустить поломки КК:

Для выставления необходимой температуры нужно воспользоваться регулятором на центральной консоли, после определения диапазона управляющий модуль все сделает сам.
Если включен режим рециркуляции, то это позволит обеспечить наиболее эффективную работу КК. В данном случае климатическая установка будет функционировать в ждущем режиме, при этом не тратя зря энергию. Но в этом случае многое зависит от собственных предпочтений.
Перед активацией КК, особенно в жаркое время года, всегда проветривайте салон. Благодаря проветриванию вы сможете достичь наиболее оптимального выравнивания уровня температуры в салоне автомобиля и за бортом.
Поскольку в основе работы любой КК лежит кондиционер, это устройство необходимо периодически заправлять. Заправка осуществляется в соответствии с техническим регламентом, но обычно наши соотечественники выполняют эту задачу перед началом летнего сезона. Перед тем, как заправить кондер, нужно убедиться в том, что в нем нет утечек.
Не менее важным моментом в плане обслуживания является очистка КК. Эта необходимость, как правило, возникает в случае появления в салоне неприятного запаха сырости. Принцип очистки заключается в вводе зонда пенного или другого типа очистителя через центральный воздуховод с дальнейшей закачкой пены в него. Закачав пену, нужно подождать около 15 минут, после чего завести двигатель и активировать КК на максимум. В принципе, на этом процедуру очистки можно завершить (автор видео — канал Утро России).

Отличия

Для начала разберемся, чем отличается климат контроль от кондиционера в машине, и есть ли вообще разница в этих двух системах. Выделим основные моменты

Принцип действия

Кондиционер в машине работает по принципу классического холодильника. Внутри герметичной системы находится хладагент и немного масла, которые циркулируют по компрессору, радиатору, ресиверу-осушителю и трубкам. В компрессоре происходит сжатие рабочего состава и его переход в жидкое состояние. В дальнейшем хладагент нагревается, а после прохождение через осушитель снова возвращается в газообразную форму и охлаждается. Как результат, в салон попадает холодный воздух.

Рассматривая, в чем отличие кондиционера от климат контроля в автомобиле, стоит также отметить особенности климатической системы. Здесь предусмотрены датчики, контролирующие температуру внутри салона и снаружи, которые отправляют сигнал на блок управления. Последний анализирует данные и дает команду исполнительным механизмам на подачу холодного или теплого воздуха. При этом система поддерживает определенную температуру, заданную пользователем.

Виды

Рассматривая разницу между климат контролем и кондиционером в авто, стоит учесть отличия в разновидности этой техники. Так, кондиционер бывает только одного вида, а его главная задача — охлаждать салон автомобиля без какого-то конкретного разделения. В случае с климат контролем выделяется несколько вариантов по количеству зон:

однозонный — предусматривает установку общей температуры для всего салона;

двухзонный — позволяет выставить индивидуальную температуру для области водительского кресла и переднего пассажирского сиденья;

трехзонный — отличается возможностью установки персонального температурного режима для водительского / пассажирского кресла, а также заднего дивана;

четырехзонный — позволяет выделить четыре отдельные зоны и обеспечить в них свою температуру.

Отличия в функциях

При поиске различий климат контроля и кондиционера всплывает вопрос функционала такой техники. Сравнивать эти два устройства — все равно, что искать отличия между инжекторным и карбюраторным двигателем. Пропасть в возможностях огромная.

К отличиям климат контроля стоит отнести возможность сохранения установленной температуры в полностью автономном режиме. Для сравнения кондиционер просто охлаждает воздух. Если нужно нагреть салон, придется включать печку.

Кроме того, отличие современных климатических систем состоит в возможности тонкой регулировки, позволяющей избежать простуды.

Управление

Сравнивая, в чем разница кондиционера и климат контроля в автомобиле, достаточно обратить внимание на отличия в управлении этими устройствами. В случае с кондиционером все просто — достаточно включить девайс и дождаться охлаждения воздуха в салоне. Выполнять каких-либо дополнительных требований не нужно

Выполнять каких-либо дополнительных требований не нужно.

Если в авто установлена климатическая система, все проще. Необходимо один раз установить температуру и запустить систему, после чего она выполняет работу самостоятельно.

Также стоит отметить, что у климат контроля имеется два режима управления:

Ручной. Подразумевает самостоятельный выбор скорости вращения вентилятора, направления потока воздуха и т. д.
Автоматический. В этом случае достаточно один раз установить температуру, после чего система сама создает заявленные условия в машине.

Внешние отличия

Много вопросов, как отличить климат контроль от кондиционера, к примеру, при покупке автомобиля. Эти системы различаются не только функционально и конструктивно, но и по внешнему виду. Тот же кондиционер чаще всего представлен обычной кнопкой включения / отключения.

А вот в случае с климат контролем управляющих органов и отличий больше. Здесь должен быть дисплей для отображения температуры и скорости работы вентилятора, регуляторы упомянутых параметров, кнопка включения и другие клавиши. Такие устройства занимают больше места на приборной панели.

Заслонки

На первый взгляд важность заслонок в климат контроле не просматривается, но это только на первый взгляд. Если углубится в эту тему, то начинаешь понимать, что без заслонок и правильной их работы эффективность функционирования всего климат контроля сводится к нулю

Если углубится в эту тему, то начинаешь понимать, что без заслонок и правильной их работы эффективность функционирования всего климат контроля сводится к нулю.

И вот почему.

Заслонок может быть несколько типов и все они делятся по назначению:

Центральная заслонка;
Заслонка рециркуляции;
Приточного воздуха;
Для оттаивания стекол;
В системах от 2 – х и более зон – температурного регулирования.

Даже из их названия видно, что работа заслонок играет важную роль в правильном функционировании климат контроля.

Как работает климат-контроль

Работа климатических установок на разных автомобилях отличается в зависимости от программы, типа установки, количества датчиков, конструкции заслонок. Общая схема работы выглядит так:

На пульте управления выставляется нужная температура.
Происходит забор воздуха с улицы.
Воздух, сквозь фильтр, поступает в климатическую установку. В радиаторе испарителя воздушные потоки охлаждаются и осушаются.
Охлажденный воздух поступает в нагревательную часть. Радиатор нагревателя подключен к охлаждающей системе постоянно.
Автоматическая заслонка регулирует нужное для подогрева количество воздуха.
Холодный и горячий воздух смешивается и подается в воздуховоды, которые распределяют смешанный воздух по салону.
Автоматические заслонки каналов подают воздух в разные точки салона.

При смешивании воздуха, система учитывает температуру в автомобиле и снаружи. Летом комфортные условия в салоне обеспечивает испаритель, а зимой — радиатор отопления.

Устройство

Нетрудно разобраться в том, как пользоваться климат контролем и включать разные режимы его работы. Но автовладельцу рекомендуется предварительно познакомиться с устройством этой системы.

Она включает в себя большое количество элементов, но основными являются 3:

ЭБУ. Блок управления считается главной составляющей климат контроля, поскольку он отвечает за рабочие процессы. Состоит из контроллера, программного управления и системы для ввода данных. Используются электронные и механические регуляторы, в зависимости от модели. Современные ЭБУ позволяют осуществлять управление с помощью цифровых данных и пульта ДУ.
Датчики. Их устанавливают внутри и снаружи транспортного средства. На многозонных системах в машинах используется большее количество считывающих устройств, передающих полученную информацию на ЭБУ.
Исполнительные устройства. Это отопительная система, охлаждающее оборудование, заслонки, электроприводы двигателей, вентиляторы, дефлекторы, разные фильтры и прочие компоненты.

Необязательно знать каждый элемент, входящий в состав климатического оборудования

Для водителя важно уметь грамотно управлять системой и проводить периодические профилактические мероприятия. Это позволит избежать серьёзных поломок и дорогостоящего ремонта

Как работает кондиционер

Поскольку в последнее время наблюдается рост цен на топливо и экономический кризис, многие автолюбители выступают за отмену использования автомобильных кондиционеров. По общей экономии энергии существует множество рекомендаций, и использование встроенного заводского охлаждения – один из основных факторов низкой экономии топлива.

Противники кондиционеров рекомендуют использовать традиционную вентиляцию, представляющую собой входящий в окно воздух. Конечно, эта версия очень непрактична, особенно зимой, когда открытое окно может вызвать грипп и воспаление. Тем не менее чтобы выбрать наиболее подходящее для вас решение, сначала стоит рассмотреть самые распространённые преимущества и недостатки использования кондиционера в автомобиле.

Активное охлаждение салона с помощью кондиционера может увеличить общее потребление бензина на 10%! Исследования показали, что открытые на проветривание окна при движении со средней скоростью 70 км/ч (или ниже) обеспечат вашему авто максимальную эффективность с точки зрения расхода и комфорта.

В большинстве стандартных ситуаций (проезд по городу, выезд в торговый центр, встреча с друзьями или родственниками) проще всего всегда проветривать автомобиль естественным воздухом, если окружающая среда и температура не будут вызывать у вас дискомфорта или не повлияют на правильное функционирование транспортного средства. Таким образом, с весны до осени вы можете держать окна автомобиля открытыми, когда позволяет тепло, при этом сохраняя расход топлива на максимально низком уровне.

Начнём с хладагента (r134a) внутри системы. Этот хладагент был специально создан для автомобильной промышленности в конце 1980-х годов, и он несколько отличается от бытовых или промышленных хладагентов. Некоторые называют его «Фреон».

Часть газа удерживается под давлением внутри системы. Когда система не работает, хладагент остаётся газом под низким давлением. Оптимальным свойством газа является его способность выходить из горячего состояния, когда он сжимается, а при охлаждении в конденсаторе, расположенном перед радиатором, он превращается в жидкость под давлением, которая затем выпускается через расширительный клапан или диафрагму (небольшое отверстие). Жидкость под высоким давлением мгновенно превращается в пар низкого давления, который создаёт холод внутри испарителя, и в этом случае электродвигатель вентилятора пропускает воздух через него в систему вентиляции и во внутреннюю часть машины.

Сердечник испарителя выглядит как маленький радиатор, который расположен внутри автомобиля. Как только хладагент израсходовал холодный заряд, он собирается в шланг низкого давления и на компрессор, где снова обрабатывается. Хладагент передаётся от одного компонента к другому с помощью шлангов или труб. Шланг со стороны высокого давления соединяет компрессор с конденсатором, от конденсатора до расширительного клапана или трубки с отверстиями, которые расположены перед испарителем. Низкая сторона соединяет испаритель с компрессором. Расширительный клапан или диафрагма выполняют в основном ту же самую работу, система может иметь тот или иной вариант. Расширительный клапан может иметь различный размер в зависимости от температуры, тогда как диафрагма имеет фиксированный размер.

Автокондиционер

Когда пользоваться кондиционером полезно

Если вы превышаете скорость 70-80 километров в час, как это обычно бывает при длительных поездках в другой город, лучше держать окна закрытыми и использовать систему кондиционирования. Открытые окна увеличат расход топлива на целых 20%! Сильный поток воздуха замедляет автомобиль и делает его ещё более нестабильным, не говоря уже о неуклюжем управлении. Но быстро ездить с закрытыми окнами некомфортно, поэтому при движении на более высокой скорости рекомендуется использовать кондиционер.

Помимо кондиционирования воздуха, есть и другие решения, которые позволяют вентилировать автомобиль и поддерживать комфорт внутри него. Во-первых, главный вентилятор автомобиля, если он выведен в салон, может достаточно хорошо проветривать автомобиль и снизить его температуру. Также он может изменить запах в авто, а именно избавить от топливного или уличного «аромата». Лучше всего использовать этот параметр по максимуму, но при желании вы можете выбрать менее интенсивные настройки.

Ещё один очень простой способ – припарковать машину на стоянке или в прохладном месте в тени. В жаркий день вы выиграете с точки зрения комфорта, а расход топлива будет снижен.

Управление кондиционером и климат-контролем

Оперировать обычным кондиционером будет очень просто даже новичку в этих делах. Все делается вручную. На приборной панели, как правило, присутствует кнопка управления компрессором «А/С», переключатель оборотов вентилятора, регулятор температуры с синей и красной зонами, а также рычаг распределения по салону потоков воздуха (центр, верх, низ).

Конечно, за всем этим необходимо следить, что не очень удобно, особенно при отсутствии возможности сделать остановку. Кондиционер может иметь как механическое управление (регуляторы-крутилки со статичными шкалами), так электронные органы управления с жидкокристаллическими дисплеями и фирменными манипуляторами.

В случае с климат-контролем можно положиться на режим Auto, который обеспечит сбор и анализ всех показателей с датчиков и организует работу системы таким образом, чтобы результат удовлетворял пожелания хозяина. На дисплее блока управления просто выставляется необходимая температура, и все — «климат» остальное сделает сам.

При раздельном климат-контроле выставляются данные отдельно для передних седоков, отдельно — для обитателей галерки (в премиум-классе предлагается даже 4-зонные варианты систем, где каждый из пассажиров самостоятельно может выбрать оптимальную температуру).

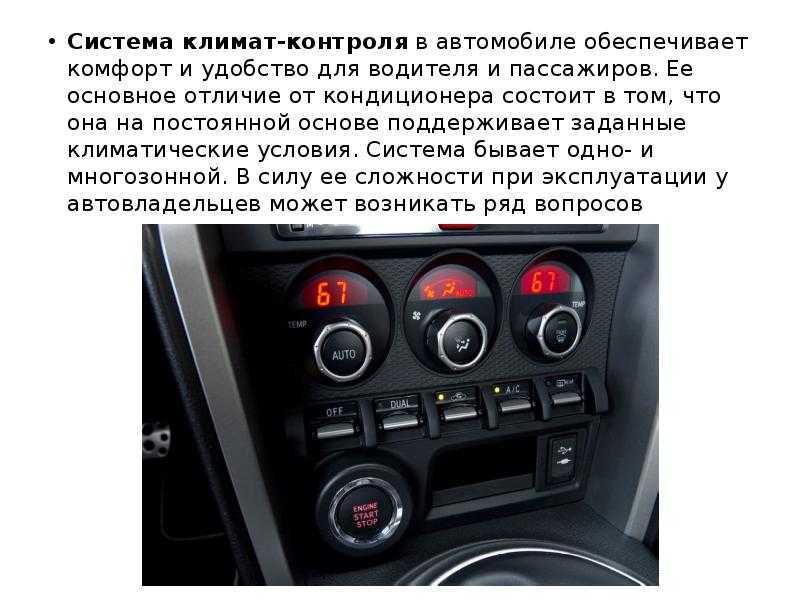

Описание климат контроля

Климат-контроль — это специальная система, которая позволяет поддерживать в салоне машины заданную пользователем температуру. Отдельные модификации имеют две или четыре зоны, соответственно можно настраивать разную температуру для водителя и пассажира спереди, так и для сидящих сзади человек. Появление таких универсальных в использовании климат-систем стало возможным благодаря внедрению полностью цифрового компьютерного управления, которое следит за всеми параметрами работы таких устройств.

Климат-контроль в автомобиле состоит из кондиционера, различных датчиков, печки, фильтра и электронного блока управления. Продвинутые системы способны не только определять температуру в салоне авто, но и учитывают различные факторы, в том числе процент освещенности, температуру на улице, скорость движения автомобиля и ряд других факторов. Высокая производительность таких систем позволяет быстро охлаждать салон автомобиля, в последующем поддерживая температуру на комфортном уровне. Подобное в особенности необходимо при эксплуатации автомобиля в жаркое время года, когда на солнце темная обивка может раскаляться, существенно ухудшая комфорт использования машины.

Принцип работы таких устройств одинаков. Они оснащаются отопителем и блоком испарителя, которые отвечают за нагрев и охлаждение воздуха. Интенсивность нагнетания в систему свежего воздуха с улицы будет зависеть исключительно от установленных параметров нагрева или охлаждения салона, при этом всю работу будет контролировать автоматика, избавляя автовладельца от необходимости вносить какие-либо корректировки, включать и отключать вентилятор.

Что такое «климат-контроль»?

Это система, обеспечивающая автономную регулировку микроклимата в машине. Она оснащена ручной настройкой и функцией «Auto». С ее помощью можно обеспечить обогрев (или охлаждение) всего пространства в машине или отдельную ее часть.

Для примера, летом в машине часто бывает жарко. Обычно в этом случае немного опускают окна. При этом поток воздуха сложно проконтролировать. Как результат – простуда или отит. Если включить вентилятор, то он будет гнать горячий воздух. Система же контроля микроклимата сама подстраивает работу кондиционера или отопителя, в зависимости от заранее установленного параметра.

Изначально для подачи в машину прохладного воздуха использовали вентилятор печки. В шахте он идет мимо отопительного радиатора и подается в дефлекторы. Если температура воздуха на улице высокая, то от такого обдува практически нет никакой пользы.

После того, как в начале 1930-х годов в американских офисных помещениях начали использоваться кондиционеры, автопроизводители задались целью оснащать подобной системой и автомобили. Первая машина с установленным кондиционером, появилась в 1939-м. Постепенно это оборудование совершенствовалось и вместо устройств с ручной настройкой стали появляться автоматические системы, которые сами охлаждали воздух летом, и нагревали его зимой.

О том, можно ли использовать кондиционер зимой, смотрите в этом видео:
