Можно ли убрать сажевый фильтр?

Если просто сказать, то это сделать реально. Только второй вопрос – какой смысл, если автомобиль в таком случае не будет соответствовать экологическим стандартам. Помимо этого электронный блок управления настроен так, чтобы контролировать работу и этого элемента. Если его убрать из системы, то в электронике будет происходить постоянный программный сбой.

Некоторые идут на этот шаг и ставят обманку по следующим причинам:

Отпадет необходимость в обслуживании дополнительной детали машины;
Новый сажевый фильтр стоит достаточно дорого;
Немного снижается расход топлива, так как процесс регенерации не будет выполняться;
Незначительно, но все же мощность мотора увеличится.

Однако минусов у такого решения намного больше:

Самое первое – несоответствие никаким экологическим стандартам;
Цвет выхлопа заметно изменится, что будет создавать проблему в большом городе, особенно летом и в пробках (воздуха и так не хватает, а тут еще рядом пыхтящий автомобиль заставляет включать циркуляцию воздуха внутри машины);
О поездках в страны Евросоюза можно забыть, потому что машину не пустят через границу;
Отключение некоторых датчиков приведет к сбою в программном обеспечении блока управления. Чтобы решить проблему, потребуется перепрошивка ЭБУ. Стоимость прошивки высока, а последствия могут быть непредсказуемыми. Обнуление данных в блоке управления вызовет массу вопросов, которые не дадут возможности продать машину по приемлемой цене.

Это лишь некоторые негативные стороны вырезки сажевого фильтра. Но их должно быть достаточно, чтобы отбросить идею и приняться за реставрацию, чистку или покупку нового сажевого фильтра.

Как очистить сажевый фильтр DPF

Renault Logan Серебристый Бортжурнал 016 Замена воздушного фильтра. ТО1-1

Есть два основных способа очистки сажевого фильтра DPF от образовавшегося нагара. Первый подразумевает необходимость снятия фильтрующего элемента с автомобиля, а второй предполагает выполнение действий прямо на автомобиле. Оба способа имеют свои преимущества и недостатки, поэтому рассмотрим их отдельно.

Очистка сажевого фильтра со снятием

Сложность данного способа заключается в необходимости демонтажа сажевого фильтра дизельного двигателя, а также в продолжительности процедуры. В среднем, на очистку фильтра потребуется около 8 часов.

Для очистки используются специальные жидкости промывки сажевого фильтра, которые можно приобрести в автомобильных магазинов. Лучше выбирать составы проверенных брендов, таких как Luffe, Pro-tec, Liqui Moly и подобные. Данные жидкости представляют собой составы нефтяных компонентов и различных присадок, которые способны растворить сажевый нагар. Поставляются жидкости в 5-литровых канистрах, в среднем, на одну промывку потребуется вся канистра. Канистры сверху могут иметь место для крепления шланга, некоторые из них имеют шланг в комплекте. Шланг позволяет удобнее наполнить сажевый фильтр жидкостью для промывки.

Корпус снятого сажевого фильтра нужно заполнить жидкостью для промывки полностью и оставить на время, указанное в инструкции по применению состава (около 8 часов). После этого достаточно промыть фильтр струей воды, чтобы смыть остатки грязи, а также остатки средства для очистки.

Обратите внимание: К вопросу промывки водой нужно подойти серьезно, поскольку средство для очистки горючее и может воспламениться при поступлении выхлопных газов. После промывки сажевого фильтра водой остается его подсушить и установить на место

После промывки сажевого фильтра водой остается его подсушить и установить на место

После промывки сажевого фильтра водой остается его подсушить и установить на место.

Очистка сажевого фильтра без снятия

Способ промывки сажевого фильтра без снятия более быстрый, поскольку работы ведутся непосредственно на автомобиле. Конструктивные особенности фильтра позволяют подать жидкость для очистки через отверстие для установки датчика давления или температуры, предварительно их сняв.

Важно отметить, что для очистки сажевого фильтра без снятия используется другой состав. Связано это с тем, что работы ведутся прямо на автомобиле, и нет возможности убедиться, что полностью нефтепродукты будут удалены из сажевого фильтра

Поэтому для очистки используется состав на водно-щелочной основе

со смывающей жидкостью. Жидкость позволит после очистки нейтрализовать оставшуюся щелочь

Поэтому для очистки используется состав на водно-щелочной основе. со смывающей жидкостью. Жидкость позволит после очистки нейтрализовать оставшуюся щелочь.

Для промывки сажевого фильтра без снятия потребуется обзавестись пистолетом-распылителем.

Обратите внимание: Также можно найти изначально жидкости для промывки в аэрозольных баллончиках. Для эффективного использования жидкости в баллончике обязательно ознакомьтесь с инструкцией к ней

Перед промывкой сажевого фильтра двигатель автомобиля нужно обязательно прогреть, после чего необходимо дождаться пока в фильтрующем элементе установится температура около 40 градусов по Цельсию

Это необходимо сделать для повышения эффективности работы щелочного состава

Распыление состава на сажевый фильтр происходит под давлением около 8 бар. При этом процесс распыления должен быть интервальным: 10 секунд жидкость впрыскивается, потом 10 секунд нужно подождать перед впрыском новой дозы. Таким образом потребуется ввести около 1 литра жидкости для чистки

При этом важно также вращать и перемещать распылительный зонд, чтобы очистить сажевый фильтр целиком. После того как промывка щелочным составом проведена, аналогичным образом распыляется чистая вода

После выполнения работ по очистке сажевого фильтра жидкостными средствами рекомендуется провести процедуру дожига остатков сажи, путем эксплуатации автомобиля при повышенных оборотах на протяжении 20-30 минут

Характеристики наиболее покупаемых сажевых фильтров

Сажевая фильтрация, оснащенная каталитическим покрытием. Используется на авто марки Volkswagen и некоторых других машинах. Фильтр может воспринимать активную и пассивную регенерацию сажевых накоплений. Для пассивного очищения используется каализатор – платина, позволяющий топливу сгорать при температуре от +350°С до +500°С. Активную регенерацию фильтра запускает специальная автоматическая система управления мотором автомобиля. Степень загрязнения фильтрующего элемента определяется показателями датчиков, запуск процесса очистки осуществляется по команде электронного блока управления;
Сажевый фильтр, имеющий систему введения присадок в дизтопливо. Данная система разработана концерном Peuqeot-Citroen, но аналогичная фильтрующая защита используется в автомобилях марки Toyota и Ford. Местоположение фильтра для сажи в этих устройствах – позади каталитического нейтрализатора. Для хранения присадки предусмотрен отдельный бачок, емкость которого колеблется от 3 до 5-ти литров. Этого запаса добавки хватает в среднем на 80-120 тыс. км автопробега машины. Помещается этот бачок внутрь топливного бака или снаружи него, уровень присадки постоянно контролирует специальный датчик-поплавок. Подача добавки осуществляется при помощи электрического насоса.

Постоянный впрыск присадки в дизельное топливо обладает существенным недостатком – ее частицы при сгорании оседают на ячейку фильтра в виде золы. Это снижает ресурс эксплуатации фильтра до 120-тысячного километража.

Когда сажевый фильтр отработал свой ресурс, он заменяется с обязательной перепрививкой автоматической системы контроля работы двигателя.

Чем промыть сажевый фильтр

Качественными
считают очистительные средства компании Liqui Moly, но они дорогие. Средство способствует
снижению образования нагара. Оно подходит для транспорта с дизелем. Постоянное использование
очистительных присадок позволит увеличить ресурс фильтра.

Ещё
одно эффективное средство — Diesel Partikelfilter Schutz. Одной упаковки хватит
на 2 000 км. В топливный бак это вещество добавляют перед заливкой топлива. Не
рекомендуется использовать Diesel Partikelfilter Schutz вместе с другими
средствами. На 75 литров топлива уходит 1 флакон.

JLM
— тоже качественное средство для промывки сажевика. Если добавлять его через
каждые 10 000 км, оно сможет полностью восстановить работоспособность элемента.
JLM можно использовать на любых авто.

Русское
средство — «Охрана». Со слов производителя, оно может надежно защитить DPF от засорения. Норма — 1 флакон на 10 000 км пробега. Вещество добавляют
в топливный бак. Процесс очистки запускается во время движения транспортного
средства. На элементы топливной и выхлопной систем негативного воздействия при
этом не оказывается. Применение средства «Охрана» ведет к значительному
снижению токсичности выхлопа.

Сажевый фильтр: принцип работы и устройство

Размер сажевых
частиц очень мал. На 90% они состоят из углерода, и задержать их обычными
средствами почти невозможно, поэтому в фильтрующем устройстве применяется
диффузия. Матрица состоит из сети трубок, торцы которых закрыты с разных
сторон. Сажа поступает со стороны мотора. Ее частицы не могут пройти дальше —
они проникают в соседние каналы сквозь стенки фильтра, после чего покидают
матрицу. Во время прохода из одного канала в другой удерживаются даже очень
мелкие частицы.

Схема работы сажевого фильтра

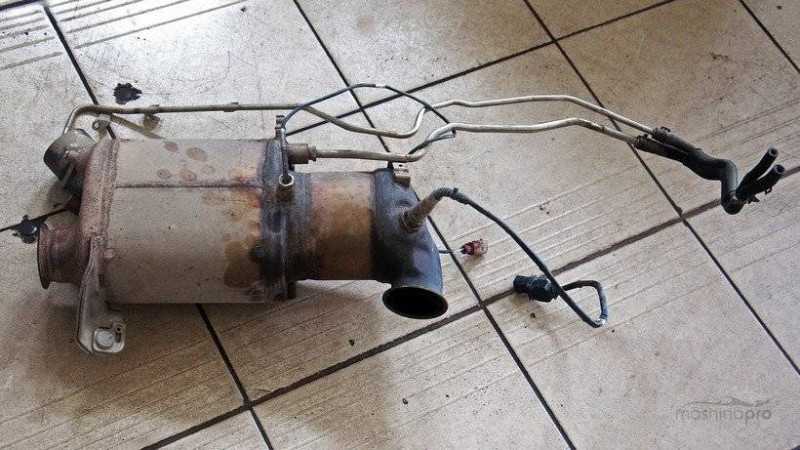

Сажевик выглядит довольно
просто, хотя его устройство трудно назвать таковым. Он похож на металлический
цилиндр. Для подключения цилиндра к очищающей системе на нем с двух сторон расположены
патрубки. Внутри цилиндра матрица. Сажевик также содержит:

датчик давления;
температурный датчик.

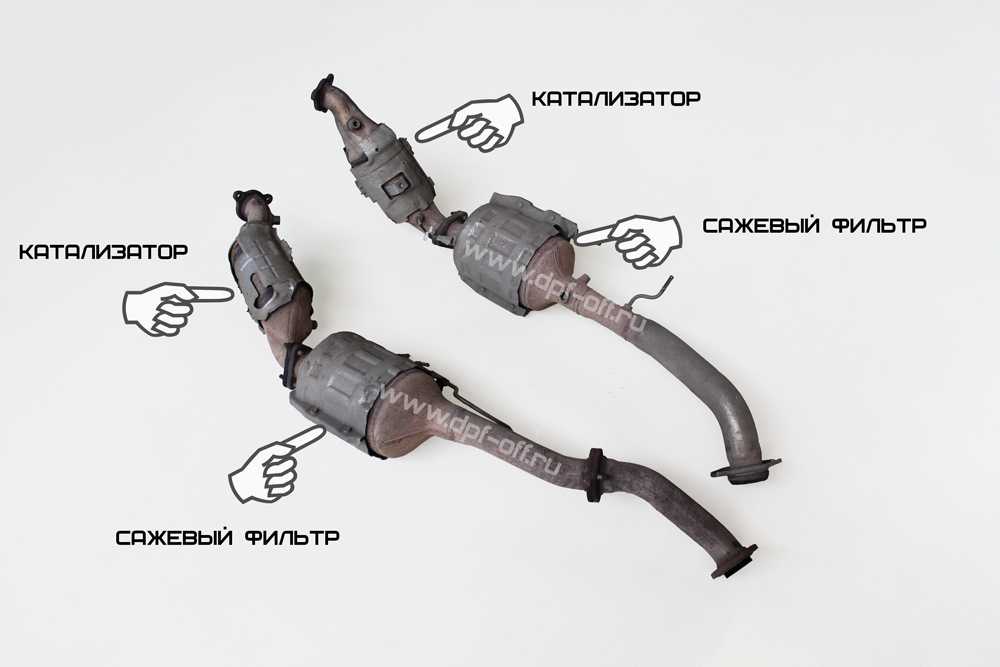

Способы установки
сажевика бывают разными — это зависит от конструкции компонента. Используются как
матрицы с каталитическим покрытием внутри, так и обычные. Во втором случае на
мотор приходится ставить катализатор.

Как завести автомобиль с разряженного аккумулятора?

Опубликовано: 13.01.2019 Spread the love

Spread the love Буксировка, толкание или заимствование электричества — как завести автомобиль с разряженного аккумулятораСодержание1 Буксировка, толкание или заимствование электричества — как завести автомобиль с разряженного аккумулятора1.1 Проблемы с запуском гибридов1.2 Как завести автомобиль в чрезвычайной ситуации1.2.1 Мы в VK Когда после холодной ночи у вас заканчивается заряд батареи, лучше не использовать традиционные методы запуска. Современные …

Как завести автомобиль с разряженного аккумулятора? Читать полностью »

Как увеличить срок службы фильтра DPF?

Основное, что должен помнить водитель, — это наиболее частая езда за городом с более высокой скоростью. После каждых 150 км езды по городу автомобиль должен проехать по маршруту, скоростной автомагистрали или шоссе, и это должно занять как минимум несколько минут.

Чем чаще машина выезжает за город, тем лучше.

Что следует помнить при использовании автомобиля с DPF?

Избегать резкого ускорения с низких оборотов, это приводит к попаданию большого количества сажи в DPF.
Использование определенных видов топлива от проверенных заправок с низким содержанием серы. Использовании моторных масел, предназначенных для использования в автомобилях с фильтрами DPF — так называемые Низкое содержание золы. Это моторные масла, которые содержат небольшое количество присадок, предотвращающих износ моторного масла. Именно эти добавки вызывают образование сажи при сгорании масляной основы.

Также следует помнить о влиянии сажевого фильтра DPF на долговечность двигателя и его комплектующих. Какие элементы отрицательно влияют на долговечность сажевого фильтра?

Изношенные поршневые кольца — они вызывают попадание моторного масла в камеры сгорания. Сгорание моторного масла является причиной образования большого количества дыма и технического углерода.
Изношенные форсунки Common Rail — неправильное распыление топлива в камерах сгорания. Слишком много топлива по отношению к количеству воздуха вызывает сильное задымление и большое количество сажи.
Повреждение турбокомпрессора — это может быть причиной попадания моторного масла во впускную систему и далее в камеры сгорания. Горение моторного масла вызовет больше дыма и копоти.
Забитый воздушный фильтр — препятствует потоку воздуха в турбокомпрессор и камеры сгорания, что приводит к тому, что у них слишком мало воздуха. Сжигание слишком богатой смеси вызывает большое количество дыма и сажи.
Поврежденный (или загрязненный) расходомер воздуха — из-за неправильных показаний компьютер ЭБУ не сможет выбрать правильное количество топлива в соответствии с количеством воздуха. Это может привести к тому, что в камеры сгорания будет впрыскиваться слишком много топлива по отношению к количеству воздуха. И это, как мы уже знаем, является причиной образования большого количества черного дыма и сажи, что забивает фильтр DPF.
Изношенные свечи накаливания — они не могут должным образом нагревать камеры сгорания, поэтому выброс сажи намного выше, чем стандартный в первые минуты езды.

Термическая обработка сажевого фильтра

Гофра воздушного фильтра Фильтр демонтируется и помещается в печь, где сохраняется температура порядка 600-700 градусов по Цельсию. Под действием высокой температуры происходит постепенное «выжигание» загрязнений. Вся процедура по времени занимает от 8 до 12 часов. Для термической обработки требуется такой набор средств:

— тестер для определения уровня давления
— печь
— компрессор.

Явным преимуществом этого метода является максимальное удаление загрязнения. Среди недостатков можно выделить такие:

— риск повреждения целостности корпуса из-за демонтажа и последующего монтажа
— возможность повреждения корпуса из-за высокой температуры
— риск термического повреждения металлических деталей.

Ультразвуковая очистка

Читайте Как выбрать сервис по ремонту

Фильтр демонтируется и опускается в ультразвуковую ванну, наполненную водой. В этой среде образуется множество микро пузырьков, внутри которых достигается высокое давление и высокая температура. Под их воздействием все загрязнения «отсоединяются» от поверхностей. Время на проведения процедуры – 12-24 часа. Требуемое оборудование: ультразвуковая ванна, компрессор, печь. Преимущество такого метода – это глубокая очистка всех мельчайших ячеек фильтра. Имеется и ряд недостатков:

— низкая эффективность на особо загрязненных поверхностях, а также на фильтрах больших размеров
— риск повреждения стенок из-за активного действия пузырьков под высоким давлением
— большое количество потребляемой воды (периодически ее необходимо полностью заменять).

Химические добавки

В этом варианте в топливный бак добавляются химические соединения, которые «расплавляют» сажу во время работы двигателя. Очистка при помощи химии – это простой и относительно дешевый способ. На рынке автозапчастей можно подобрать добавки разных производителей с широким разбегом цен.

Очистители нового поколения

Химические добавки для очистки сажевых фильтров постепенно совершенствовались, что вылилось в целый ряд специальных очистителей — омывателей. Промывочные жидкости эффективно растворяют копоть, что впоследствии помогает выгорать загрязнениям естественным путем.

Последние два способа на сегодняшний день, пожалуй, максимально эффективны и доступны. Регулярное их применение облегчает обслуживание сажевых фильтров и помогает максимально долго держать их в чистом и функциональном состоянии.

Чистка сажевого фильтра дизельного двигателя своими руками

Промывку
сажевого фильтра дизельного двигателя (как и бензинового мотора) производят 2
способами:

без демонтажа устройства;
после
демонтажа.

Для
самостоятельной чистки узла производится его снятие. Процедура довольно
хлопотная — уходит 8 часов. Фильтрующее устройство снимаем, его корпус
наполняем промывочным средством. Жидкость для очищения обычно продают в
канистрах по 5 литров. На одну процедуру уходит до 4 литров. Средство заливаем
через шланг, который входит в комплект с канистрой.

Заполняя
фильтр, вещество начинает растворять сажевые отложения. Должного эффекта можно
ожидать после нахождения жидкости внутри корпуса в течение 8 часов. Не стоит
пренебрегать чтением инструкции перед применением средства, так как в ней расписана
дозировка.

Через
8 часов саженые отложения отделяются и удаляются подаваемой под давлением
водной струей. Потом сажевик ставят на место.

Некоторые водители думают, что химические
очистители могут представлять опасность для катализатора, но это не так. В
современных присадках содержатся безопасные элементы, которые уничтожают только
сажу.

Помните
о платиновом слое, покрывающем внутреннюю часть сажевика. Он довольно хрупок, и
чрезмерное воздействие на него недопустимо.

Промывка сажевого фильтра без демонтажа

Работа
будет выполнена быстрее, если не производить снятие устройства. Это становится
возможным благодаря температурному датчику. После его выкручивания появляется
отверстие, через которое можно залить промывочную жидкость.

Не
забывайте про технику безопасности — помните, что жидкость может
воспламениться. Средство подается в отверстие при помощи пистолета или зонда.

Вот
как нужно действовать:

Двигатель прогреваем.
В отверстие заливаем литр
жидкости и оставляем на 15 минут.
Пистолет соединяем с
зондом.
Зонд вставляем в отверстие.
Распыление жидкости занимает 10 минут. Затем на 10 минут процедуру
прекращаем, потом возобновляем.

Десятиминутных
циклов (очистка-остановка) должно быть 4 или 5. Для более качественного
распыления состава зонд в процессе очистки рекомендуется прокручивать и
перемещать вперед-назад.

После
процедур в систему заливаем ополаскиватель (0,5 литра), который нужен для
нейтрализации остатков активного вещества. Ополаскивание проводим распылителем
с теми же временными интервалами.

По
окончании работ датчик вворачиваем на место, мотор прогреваем до рабочей
температуры. Затем запускаем процесс регенерации, который и уничтожит остатки
сажевых отложений. Длительность процесса — 15 минут. Естественный дожег сажи начинается
после того, как двигатель некоторое время (15-20 минут) работает на средних
оборотах.

Процесс может и не запуститься естественным
образом — из-за проблем с электроникой. В этом случае его нужно запустить
самостоятельно при помощи сканера для диагностики.

Способы
очистки имеют свои плюсы и минусы, но лучше всё-таки выполнять демонтаж
устройства. И это не зависит от того, какой силовой агрегат стоит на автомобиле
— Diesel или бензиновый мотор.

Как прожечь

Итог разговора на данный момент вполне понятен – сажевый фильтр дизельного двигателя можно почистить. Способ №1: сделать это, как принято говорить, пассивным путем. Способ №2: провести чистку активным методом, который заложен в штатной электронике.

Что такое регенерация

О том, что представляет собой регенерация сажевого фильтра и какие цели она преследует, разговор уже был. Напомним, что основная задача этого мероприятия – выжечь скопившуюся в каналах «сажевика» сажу. Опустошенная матрица позволяет двигателю «вздохнуть», а значит, отбирает минимум мощности.

Чтобы выжечь эту самую сажу, необходимо повысить температуру отработанных газов. Сделать это можно двумя путями:

Пассивным. С ростом оборотов повышается температура выхлопа, но увеличивается перерасход топлива. Оптимум – постоянные средние обороты: газы горячие, доля недожжённой солярки минимальна. Пример из эксплуатации – движение по трассе с постоянной скоростью.
Активным. Увеличение температуры в фильтре за счет дожигания дизельного топлива перед ним. Перед выпуском отработанных газов из цилиндра осуществляется послевпрыск ДТ. За счет низкой температуры его самовоспламенения имеем факел пламени и горячий поток выхлопа прямо перед «сажевиком», отчего последний нагревается до 600…650°С.

Вернемся к пассивному способу, чтобы разделить две конкурирующие технологии – FAP и DPF. Машины с FAP отличает наличие бачка со спецприсадкой, содержащей церий. Добавив ее в топливо, можем провести пассивную регенерацию при более низкой температуре. В быту это означает, что прожиг на трассе проходит более продуктивно. То есть сроки опустошения фильтра уменьшаются, отчего одни плюсы. На стенках матрицы DPF нанесен платиновый катализатор. Его задача – способствовать ряду химических реакций, которые в конечном итоге избавляют емкость от сажи. В отличие от FAP, газы должны быть изрядно горячими (400…500°С против 300…350°С), иначе прожигу не быть. А значит «топить» на шоссе все-таки придется.

Активный прожиг

О пассивном методе сказано много. Остается лишь конкретизировать, как прожечь сажевый фильтр в движении без помощи электроники, а именно примерную скорость передвижения и обороты двигателя. Итак, темп в 70-90 км/ч и более 2 500 об/мин на тахометре вполне достаточно для того, чтобы немного опустошить фильтр от сажи. Как часто и сколько времени уделять процессу – зависит от частоты использования машины. Отталкивайтесь от стандартного цикла: на 5 дней городской толкучки 2-3 поездки выходного дня длительностью не менее 40 минут.

Повторимся, что цель активной регенерации – раскалить матрицу сажевого фильтра до 600…650°С. Для этого необходимо изменить работу турбокомпрессора, заглушить систему рециркуляции отработавших газов (EGR), и впрыскивать топливо перед тактом выпуска отработавших газов. Сразу предупредим, ситуация пожароопасная.

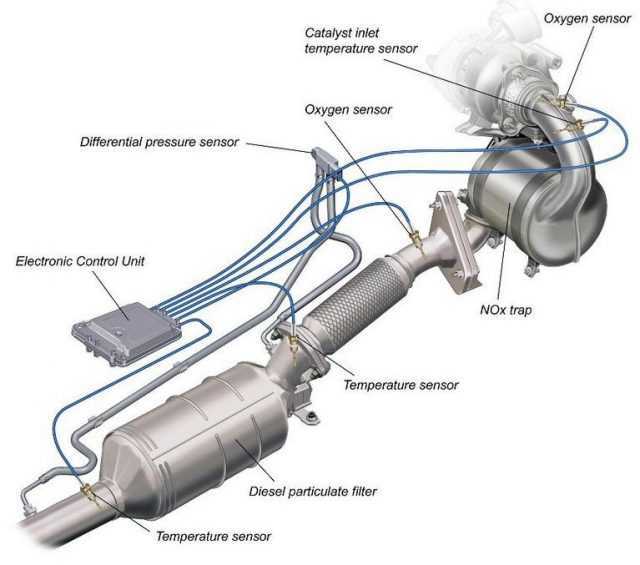

Момент, когда необходим активный прожиг, выбирает электроника. Не спонтанно, а руководствуясь данными датчиков:

Сенсор температуры выхлопных газов. (их два – один смонтирован на входе в фильтрующий элемент, второй – на выходе).
Датчик дифференциального давления. Измеряет разницу давлений между входом и выходом.

Запускается активный прожиг по-разному. На одних автомобилях (например, на VW) это происходит незаметно для водителя и вне зависимости от того, находитесь ли вы в городе и на трассе, на других (например, у Toyota) – засветится лампа, что необходимо остановиться и нажать специальную кнопку.

Все же сравнивать автомобили по алгоритму срабатывания электроники не стоит. Так у того же VW есть предаварийный режим, который мы описывали (иконка DPF). Разница только в том, что владельцу VAG-овской продукции необходимо выехать на трассу и ехать, пока лампа не потухнет, а Toyota все сделает сама на месте.

О чем еще стоит поговорить, так это о признаках активной регенерации:

Увеличивается температура двигателя.
Растет расход топлива.
Возрастает температура масла.
Раскаленная банка начинает громко цокать, что хорошо слышно снаружи.
Цвет выхлопа приобретает густой белый оттенок.
На холостых оборотах двигатель начинает «басить».

Режим «Check Engine» +…

На некоторых машинах производитель предусматривает аварийную регенерацию. Обычно чтобы ее запустить, счетчик сажи должен насчитать некоторое пороговое значение (у VAG это не менее 58 гр.), а компьютер – войти в режим «чека».

Запуск такой программы очистки возможен только на СТО. Часто эту процедуру называют сбросом ошибки Diesel Particulate Filter Restricted/Clogged MIL ON или принудительным прожигом сажевого фильтра, который мало чем отличается от тойотовской модели запуска активной регенерации через кнопку.

Процесс удаления: физический и программный этапы

Процедура состоит из двух этапов — физического и программного.

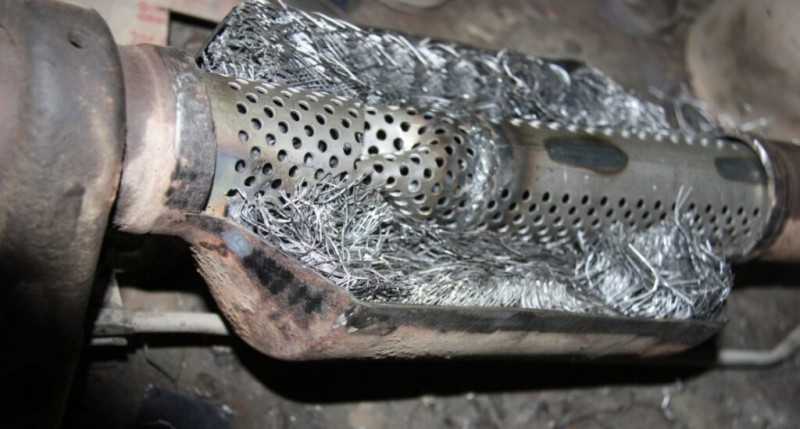

Физический нетруден. Специалисты находят банку, в которой расположены фильтр и катализатор, и вырезают её. В некоторых моделях авто для этого придётся снять выхлопную трубу. Взамен фильтра нужно что-нибудь поставить — это могут быть как обычные металлические заглушки, так и пламегасители. Установка пламегасителя немного увеличит срок службы глушителя. Если компонент оснащён датчиками температуры и зондами углекислого газа, может потребоваться их изъятие и установка в заглушку — это помогает избежать программных ошибок.

Внешний вид изъятого сажевого фильтра

Затем надо перепрограммировать блок двигателя. Если этого не сделать, датчики будут считать, будто фильтр постоянно забит. Результат — демонстрация кодов неисправностей, а в некоторых случаях и вовсе включается аварийный режим.

Эта часть процедуры выполняется исключительно экспертами сервисного центра. Добиться результата можно тремя способами.

Установить прошивку от той версии авто, где по умолчанию нет сажевого фильтра. Метод чреват снижением функциональности — например, на Honda CRV отключается круиз-контроль.
Установить прошивку, созданную энтузиастами. Это своего рода лотерея — может повезти, а может и нет. Качество прошивок сильно варьируется.
Установить прошивку от изготовителя автомобиля. Лучший вариант, не несущий практически никакого риска.

В некоторых моделях Nissan, Toyota, Mazda и Ford невозможно выполнить стандартную перепрошивку — приходится прибегать к эмуляции. Устанавливается приспособление-обманка, заставляющее блок считать, будто фильтр расположен на своём месте. Контроллер получает сигналы и не замечает изъятия компонента. Однако у этого варианта есть недостаток — режим регенерации всё равно будет включаться, так что расход топлива не снизится.

Активная регенерация

Активная регенерация начинается, когда объем твердых частиц в DPF достигает порогового уровня, который отслеживает или определяет управляющее программное обеспечение DPF. Расчет пороговых значений учитывает стиль управления автомобилем, пройденное расстояние и сигналы противодавления от датчика дифференциального давления.
Как правило, активная регенерация происходит каждые 725 км, но при этом частота регенерации сильно зависит от условий движения автомобиля. Например, при движении автомобиля с небольшой нагрузкой в городском потоке активная регенерация будет происходить чаще. Это вызвано более быстрым накоплением твердых частиц в DPF по сравнению с режимами, когда автомобиль движется на высокой скорости и происходит пассивная регенерация.
Программное обеспечение DPF содержит в себе счетчик пробега, который инициирует регенерацию и служит для резервирования активной регенерации. Регенерация запрашивается на основании пройденного расстояния, если она не была инициирована сигналом противодавления от датчика дифференциального давления.
Активная регенерация DPF начинается, когда температура DPF поднимается до температуры сгорания твердых частиц. Температура DPF повышается за счет увеличения температуры ОГ. Это достигается путем введения дополнительного впрыска после предварительного и основного впрыска.
Программное обеспечение DPF отслеживает сигналы от двух температурных датчиков DPF для определения температуры DPF. В зависимости от температуры DPF, программное обеспечение DPF посылает запрос в ЕСМ на выполнение одного или двух циклов дополнительного впрыска топлива:

Первый дополнительный впрыск топлива замедляет сгорание внутри цилиндра, что увеличивает температуру ОГ.
Второй дополнительный впрыск топлива происходит позже в ходе цикла рабочего такта. Топливо частично сгорает в цилиндре; часть несгоревшего топлива попадает в систему выпуска, где оно инициирует экзотермическую реакцию в каталитическом нейтрализаторе, еще больше увеличивая температуру DPF.

Процесс активной регенерации занимает приблизительно 20 минут. Первая фаза увеличивает температуру DPF до 500°C (932TF). Вторая фаза еще увеличивает температуру DPF до 600°C (1112°F), что является оптимальной температурой для сгорания твердых частиц. Эта температура поддерживается на протяжении 15-20 минут для полного сжигания твердых частиц в DPF. Процесс сжигания преобразует частицы углерода в двуокись углерода и воду.
Температура активной регенерации DPF тщательно контролируется программным обеспечением DPF для поддержания требуемой температуры 600°C (1112°F) на впускном отверстии DPF. Система управления температурой не позволяет превысить эксплуатационные температурные пределы турбокомпрессора и каталитического нейтрализатора. Температура на впуске турбокомпрессора не должна превышать 830°C (1526TF), температура каталитического нейтрализатора не должна превышать 800°C (1472TF), а температура на выходе должна оставаться ниже 750°C (1382°F).
Во время активной регенерации происходят следующие процессы, управляемые ЕСМ:

Турбокомпрессор поддерживается в полностью открытом положении. Это минимизирует теплопередачу от ОГ к турбокомпрессору и сокращает скорость потока ОГ, что позволяет добиться оптимального разогрева DPF. Если водитель пожелает увеличить крутящий момент, при необходимости, лопатки турбокомпрессора могут быть закрыты.
Дроссельная заслонка закрывается, так как это помогает увеличить температуру ОГ и сокращает скорость потока ОГ, что сокращает время разогрева DPF до оптимальной температуры.
Закрывается клапан системы рециркуляции отработавших газов (EGR). Использование EGR сокращает температуру ОГ и потому не позволяет добиться оптимальной температуры DPF.

Если вследствие использования автомобиля и/или стиля управления автомобилем процесс активной регенерации не может быть осуществлен или невозможно регенерировать DPF, дилер может выполнить принудительную регенерацию DPF. Это можно сделать либо осуществив поездку на автомобиле, пока двигатель не разогреется до нормальной рабочей температуры, после чего необходимо продолжать движение со скоростью не ниже 48 км/ч на протяжении 20 минут, либо подключив к автомобилю диагностическую систему, одобренную компанией Land Rover, которая поможет специалисту выполнить процедуру автоматической регенерации для очистки DPF.

Регенерация

Сначала под воздействием газов происходит испарение оболочек гранул, потом церий высвобождается. Затем при его попадании на мембрану происходит воспламенение, и температура газов сильно повышается. Разогрев носит локальный характер, поэтому для системы это безопасно. Конечно, керамическая решётка постепенно разрушается, но этот процесс очень продолжительный.

DPF располагаются близко к мотору. Поэтому никаких дополнительных приспособлений, чтобы максимально разогреть газ, не требуется. Горячие газы сразу же попадают в фильтр, выжигая сажу. Такая процедура может быть проведена только при движении на полной скорости, поэтому автомобиль иногда нужно предельно разгонять.

Не стоит проводить процедуру регенерации каждый день — отталкивайтесь от интенсивности образования сажных отложений.

Забитый сажевик использовать нельзя, потому что со временем это разрушит двигатель. В сервисных центрах есть оборудование, запускающее процесс принудительной регенерации. Но этого сделать не получится, если фильтр забит сверх нормы. Здесь уже нужно производить промывку специальными средствами, что позволит удалить основную часть отложений. Промывка может быть проведена одним из 2 способов:

частичная промывка (элемент не снимается);
глубокая промывка (подразумевающая снятие элемента).

Сажевый фильтр с датчиками

Частичная промывка производится при помощи пистолета-распылителя, трубки и специального средства. Также понадобится компрессор, который будет создавать необходимое давление. Снимаем температурный датчик, открываем доступ к фильтру и очищаем его. На одну процедуру уходит до литра очищающей жидкости, в качестве которой обычно используют NUNAP MP 131. Потом датчик возвращаем на место.

При глубокой промывке элемент снимаем полностью, промываем его специальным средством — например, DPF Cleaner. Активная жидкость нейтрализует сажные отложения, и они легко удаляются подаваемой под напором водой. Очистка более эффективна, если она проводится при помощи компрессора. После очистки фильтрующий элемент просушиваем, потом ставим на место.

Промывка далеко не всегда позволяет полностью уничтожить засор. Если этого сделать не удаётся, лучше купить и поставить новый элемент.

В средствах для промывки содержатся вредные для кожи вещества, поэтому процедуру нужно проводить только в защитных перчатках.
