Что такое лямбда-зонд и как проверить его исправность

Проверка исправности лямба-зонда

Для проверки работоспособности датчика кислорода следует визуально оценить его состояние, а также замерить напряжение, генерируемое регулятором при различных оборотах двигателя.

Визуальный осмотр

При проверке лямбда-зонда следует оценить целостность корпуса прибора и соединительных проводов, а также состояние разъемов для подключения.

Наличие на датчике следов сажи свидетельствует о выходе из строя нагревателя лямбда-зонда и избыточном обогащении топливной смеси. Это приводит к искажению показаний контрольного прибора.

Блестящий налет на рабочей части кислородного регулятора означает сверхдопустимое содержание свинца в используемом топливе. Следует задуматься о смене заправочной станции, иначе в ближайшем времени понадобится замена катализатора.

Серые или грязно-белые отложения на корпусе лямбда-зонда появляются при использовании моторного масла неподходящего типа, а также после неправильного применения различных топливных присадок.

Проверка датчика мультиметром

Для проверки лямба-зонда мультиметр требуется переключить в режим измерения напряжения. Минусовой щуп крепится к корпусу двигателя, а положительный щуп подключается к сигнальному проводу кислородного регулятора. Проверка выполняется на заведенном и прогретом до рабочей температуры моторе.

Фонарь заднего хода

При работе двигателя в режиме от 3500 до 3000 оборотов в минуту (по тахометру) исправный датчик кислорода должен срабатывать каждую секунду и генерировать напряжение 0,2–1 вольт. При имитации изменения насыщенности топливно-воздушной смеси показания мультиметра должны резко возрастать. При закрытии дроссельной заслонки напряжение на датчике должно стремиться к нулю.

Примечание! Изменение состава смеси при проверке можно имитировать впрыском во впускной коллектор небольшого количества бензина или снятием шланга с регулятора давления топлива.

Если при всех манипуляциях напряжение на датчике устойчиво составляет 0,45 вольта, лямбда-зонд неисправен.

Порядок проверки регулятора кислорода с помощью мультиметра представлен в следующем видеоролике:

Проверка лямбда-зонда осциллографом

Осциллограф позволяет не только проверить исправность регулятора, но и оценить по амплитудным характеристикам изношенность рабочего регулятора, которая приводит к ухудшению работы мотора, но не выявляется электронным блоком управления автомобиля.

Проверка выполняется при прогретом двигателе на холостых оборотах. Нормально работающий лямбда-зонд в таких условиях показывает синусоидальную диаграмму напряжения с постоянным шагом в пределах 0,1–0,8 вольта.

Для датчика кислорода, находящегося на грани неисправности, при проверке характеры падения амплитуды сигнала до нуля. Такой режим работы регулятора в большинстве случаев определяется бортовой электроникой автомобиля, и на приборной панели загорается контрольная пиктограмма CHECK ENGINE.

Однако осциллограф помогает диагностировать неисправности лямбда-зонда, которые не видны для систем самодиагностики автомобиля. К таким случаям относится «застывание» контрольного сигнала без выхода значений напряжения за границы рабочего диапазона. По факту датчик функционирует некорректно, однако ЭБУ продолжает учитывать его показания при управлении системой впрыска.

Проверка датчика с помощью ELM327 адаптера

Проверку работоспособности лямбда-регулятора своими руками можно провести с помощью универсального диагностического сканера ELM327 USB OBD II. Данный адаптер совместим с большинством современных европейских, американских и азиатских автомобилей.

Примечание! ELM327 подходит для диагностики автомобилей ВАЗ с прошивками ЭБУ BOSCH 7.9.7 и ME73, а также для проверки инжекторных автомобилей ГАЗ.

Прибор считывает показания через диагностический разъем автомобиля и выводит результат на экран ноутбука или планшета с предварительно установленным программным обеспечением (например, утилитой Torque Pro).

Наглядность графической информации аналогична осциллографу, а удобный пользовательский интерфейс не требует специальных навыков по работе с диагностическим оборудованием.

Принцип работы с ELM327 адаптером представлен на следующем видео:

Когда нужно менять задние колодки на Ларгусе
Как подготовить и покрасить авто в домашних условиях
Как поменять топливный фильтр на Калине
Какой герметик лучше всего подходит для двигателя

Виды кислородных датчиков

При выборе λ-зонда необходимо знать, что они бывают нескольких видов, отличающихся по конструктивным особенностям и эффективности работы. К основным типам стоит отнести:
Устройства без нагревателя. Бывают 1- и 2-проводными. Встречались в старых моделях автомобилей. В 1-проводной конструкции применяется только один провод для подачи сигнала, а в 2-проводном — общий («земля») и основной. Такие устройства монтируются непосредственно возле выхода из ДВС. Недостаток — неудобное расположение и долгий набор рабочей температуры.
Λ-зонд с нагревателем — 3-х или 4-проводный датчик с устройством, обеспечивающим быстрое достижение нужной температуры. Нагреватель представлен в виде сопротивления, которое греется при прохождении тока. Сами датчики стоят на выходе системы выхлопа и работают в оптимальном режиме. Во всех современных лямбда-устройствах предусмотрены нагревательные элементы.
Плоскостные. В качестве активных компонентов применяется глинозем и цирконий. Такая конструкция способствует быстрому нагреву, снижении массы и точным данным. Среднее время нагрева — 5-13 секунд.
FLO и UFLO—датчик с ускоренным разогревом со специальным нагревателем, обеспечивающим более быстрый набор нужной температуры. Для ее достижения нужно не больше 20 с, что позволяет уменьшить загрязнение от выхлопа.
На базе диоксида титана. Такие λ-зонды, как правило, применялись на машинах Ниссан в 80-90-х годах и ряде других машин из Европы. Сегодня они не устанавливаются.
Широкополосные — 5-проводные датчики с новой технологией контроля. Отличаются более высокой точностью, высокой скоростью регулировки и быстрым управлением зажиганием.
Оригинальные —устанавливаются конкретными производителями и имеют индивидуальный каталожный номер. При их покупке нужно быть внимательным, чтобы избежать ошибки.
Универсальные — подходят для всех авто, если учесть тип ДВС и модель λ-зонда. Иногда требуется внесение правок в проводку и разъем для подключения мотора. При наличии сомнений в выборе лучше купить лямбда зонд, который рекомендуется заводом-изготовителем (оригинальный вариант),

Восстановление корректной работы λ-зонда

Коды ошибок нужно будет сбросить с ЭБУ, после устранения неисправностей. При том, если причиной стал некачественный бензин, придется слить его и залить горючее высокого качества. И только после этого осуществить сброс кодов.

Почистить грязь и нагар активными реагентами.

Лямбда зонд относится к расходным деталям. Если вы диагностировали его окончательную поломку, то его надо менять. Ремонту он не подлежит, так как поврежденные нити из драгоценного металла заменить невозможно, даже в дилерских сервисных центрах.

Можно заменить старый зонд оригинальным или универсальным прибором производства Bosch. Крепление с помощью переходника делает его пригодным в любой марке автомобиля. Устанавливая новый датчик, не забывайте смазывать его резьбовую часть герметиком.

Что такое лямбда-зонд?

Какой лучше, для чего нужен верхний лямбда-зонд и где находится? Для начала стоит разобраться в том, что же это такое. Подробнее о назначении и принципе работе будет сказано ниже.

Назначение

Место монтажа лямбда-зондов

Лямбда-зонд представляет собой кислородный датчик — это такое устройство сопротивления, которое находится в выпускном коллекторе. Благодаря информации, которую отправляет лямбда-зонд, блок управления двигателем может поддерживать определенный состав горючей смеси. Кислородный датчик посылает электрический приборам сигнал, если в камеру поступает слишком богатая или бедная топливно-воздушная смесь. В результате информации, которую отправил лямбда-зонд, бортовой компьютер авто корректируется подачу горючей смеси.

По теоретическим данным, которые часто бывают далеки от практических, для сгорания одного килограмма горючей смеси необходимо около пятнадцати килограмм кислорода. Соответственно, если кислородный датчик работает не корректно, то это напрямую повлияет на то, как будет работать мотор в целом. Кроме того, это может отразиться на расходе топлива.

Что такое универсальный лямбда-зонд и для чего он нужен — понятно, но как же он выглядит? Ведь далеко не каждый автолюбитель понимает, что с виду представляет собой это устройство. Тем более, если вы планируете произвести самостоятельную диагностику устройства,то необходимо разобраться в принципе его работы. С этой информацией вы ознакомитесь ниже.

Устройство и принцип работы

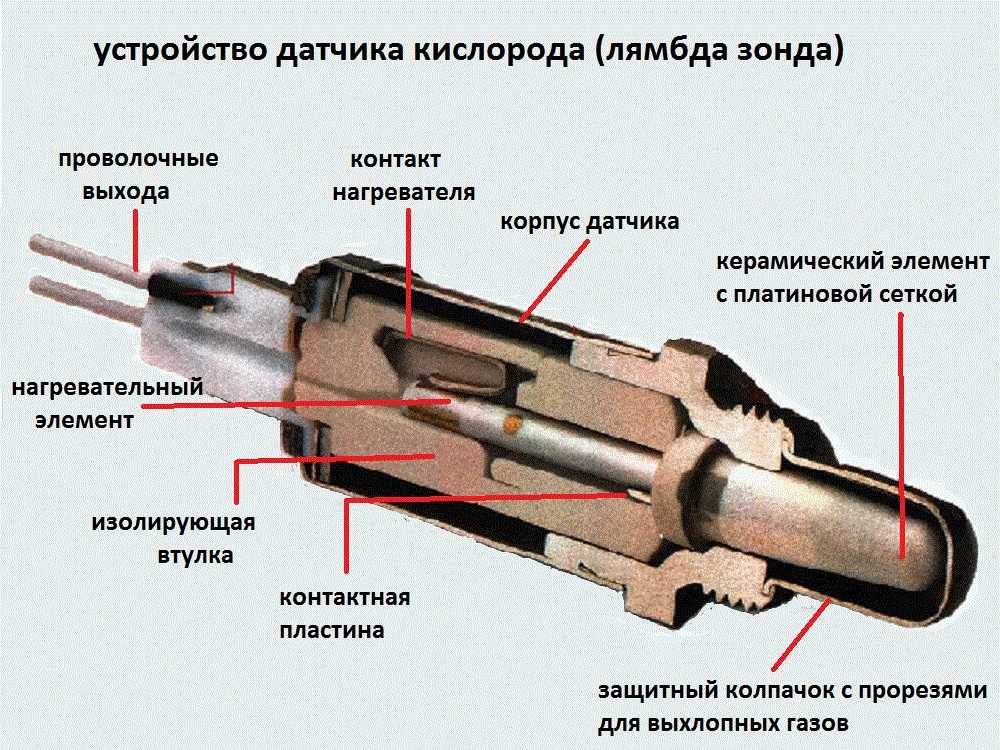

Устройство кислородного датчика

Итак, для чего нужен лямбда-зонд в автомобиле и какой его принцип работы? Перед тем, как ответить на эти вопросы, лучше будет разобраться в устройстве элемента.

Универсальный кислородный датчик состоит из следующих компонентов:

Непосредственно сам корпус. Универсальный лямбда-зонд сопротивления имеет металлический корпус, оснащенный нарезной резьбой для правильного монтажа.
Керамический изолятор.
Уплотнительное кольцо.
Керамический наконечник.
Провода, а также манжеты для их правильного уплотнения.
Для того, чтобы обеспечить вентиляцию устройства, применяется специальный корпус, оснащенный дополнительным отверстием.
Контакт, по которому проходит ток.
Дополнительный щиток, именующийся защитным, поскольку оснащен специальным отверстием, необходимым для выпуска выхлопных газов.
Также универсальный датчик оснащается спиралью, установленной в отдельном резервуаре (автор видео — Витя Крякушкин).

Следует отметить, что отличительной особенностью, которой характеризуется первый или второй лямбда-зонд в автомобиле, является то, что для изготовления используются термостойкая основа. Применение таких материалов необходимо потому, что само устройство всегда работает при высоких температурах. На сегодняшний день в современных автомобилях используются один из четырех типов датчиков, их различие зависит от числа подводящих к устройству проводов — от одно- до четырехпроводного.

Что касается принципа работы, то диагностический датчик концентрации кислорода представляет собой элемент обратной связи. Это устройство позволяет системе правильно рассчитать необходимую дозировку топлива для определенного количества подаваемого воздуха. Оптимальный расчет горючей смеси актуален не только с экологической, но и экономической точки зрения. Поскольку сегодня требования к экологической безопасности при производстве транспортных средств очень велики, то новые машины комплектуются обычно только катализаторами. Также двигатели автомобилей оснащаются двумя датчиками кислорода.

Благодаря использованию катализатора и двух лямбд, экологический вред при функционировании транспортного средства будет минимальный, то есть машина будет наносить минимальный вред окружающей среде. Однако при появлении неисправности в одном из элементов системы автомобилист может столкнуться с серьезными проблемами, которые ударят по его бюджету, поскольку такая поломка будет дорого стоить.

Как выявить поломку?

Распознать неисправность лямбда зонда можно по следующим признакам:

повышению общей токсичности паров выхлопа. Конечно, определить данный показатель на «глазок» не получится. Здесь может помочь только специальный прибор. Если уровень СО сильно возрос, то можно с уверенностью говорить о выходе из строя датчика кислорода;
увеличение «прожорливости» автомобиля — проблема, которую можно увидеть почти сразу. Единственное, что повышение расхода не обязательно сигнализирует о неисправности датчика;
загорание лампочки Check Engine — еще один сигнал, что в системе что-то не так. Как показывает практика, загорание данной лампочки связано с поломкой лямбда зонда. Чтобы более точно определить ошибку и выявить дефект, необходимо отправиться на сервис.

Также важно знать как проверить лямбда зонд на исправность

Разновидности датчиков

Все зонды полностью одинаковы по принципу действия. Все различия заключаются в особенностях подключения электропитания. На практике, обычно различают их по количеству проводов, которые подключаются к зонду. Наиболее распространены двух- и трехконтактные датчики. Также существуют варианты с подогревом и без него. Датчики с подогревом более эффективны при запуске двигателя в зимнее время, они показывают более качественный результат.

При необходимости, оба типа зондов взаимозаменяемы. Также можно устанавливать датчик от любого автомобиля, даже с другим количеством проводов. Только в таком случае придется повозиться с подключением.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

увеличение расхода топлива;
снижение динамики двигателя;
нестабильная скорость холостого хода силовой установки;
дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
Можно попытаться очистить сажу, однако это не всегда возможно.
Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Неисправен лямбда-зонд: причины и ремонт

Лямбда-зонд выходит из строя по различным причинам. Это высокие нагрузки на выхлопную систему машины, повреждение электрической проводки, использование низкокачественного бензина и другие. Ниже рассмотрим основные сценарии возникновения неисправностей, а также узнаем, как эти проблемы с лямбда-зондом разрешаются.

Образование нагара

Одной из популярных причин выхода из строя лямбда-зонда – образование слоя нагара в области активной зоны запчасти. Если двигатель заводить слишком резко, то небольшие порции бензина попадают в выхлопную систему машины и оседают там на поверхности лямбда-зонда. Нагар образуется и по другим причинам – использование низкокачественного топлива, неправильное включение двигателя.

Устанавливается поломка по следующим признакам:

Двигатель работает небольшими рывками.
Часто пропадает зажигание.
Периодически мигает индикатор “Check Engine”.

Статья по теме: Горит Check Engine (ошибка двигателя): причины и лучшие решения проблемы

Чтобы исправить эту проблему, рекомендуется демонтировать старый и поставить новый лямбда-зонд. Также можно попытаться очистить наконечник самостоятельно. Делается это так:

Демонтируйте устройство, аккуратно снимите защитный колпачок.
Налейте в емкость 80-100 мл ортофосфорной кислоты.
Поместите в емкость колпачок, чтобы его край остался снаружи (например, привяжите к чему-либо).
Спустя 20-30 минут достаньте датчик, промойте водой и высушите его.
Установите обратно наконечник, нанесите защитную пасту и приварите конструкцию (например, методом аргонной сварки).

Перегрев устройства

Лямбда-зонд может временно выходить из строя из-за перегрева выхлопной системы. Ключевое слово здесь “временно” – при повышенной нагрузке начинает мигать кнопка “Check Engine”. Тогда как при нормальной езде такая проблема не наблюдается. Связано это с тем, что на автомобили устанавливаются датчики на циркониевой основе, а такие лямбда-зонды не могут работать при высоких температурах. Это и приводит к выходу из строя прибора.

Устанавливается перегрев по таким признакам:

Проблема возникает только при высоких нагрузках (езда на высокой скорости, подъем в гору).
Серьезно растут расходы топлива.
Ухудшается работа системы разгона и торможения.

Чтобы устранить эту неполадку, рекомендуется демонтировать циркониевый и поставить титановый лямбда-зонд. Иногда это не помогает – например, если автомобильная система в целом не справляется с высокими нагрузками (а не только лямбда-зонд). В таком случае просто снизьте уровень нагрузки, чтобы устранить неполадку (например, ездите более медленно).

Повреждение электропроводки

Еще одной популярной причиной выхода из строя лямбда-зонда является повреждение проводки. Каждое устройство оборудовано электрическими проводами (от 2 до 4), которые передают сигнал на блок управления мотором. В случае повреждения проводки сигнал становится нестабильным, что приводит к разбалансировке работы мотора. Повреждение проводов часто имеет механическую природу (например, водитель попал в ДТП).

Повреждение электрической проводки устанавливается по таким признакам:

Двигатель работает с перебоями, возможны проблем с зажиганием.
Заметное увеличение расходов топлива.
Периодически загорается индикатор “Check Engine”, но потом потухает.

В случае повреждения проводов рекомендуется поставить новый лямбда-зонд. Можно выполнить замену поврежденного участка цепи, если у Вас завалялись провода от старого зонда. Для ремонта старый кислородный датчик демонтируется из системы, потом срезается старый поврежденный элемент (с соединительной вилкой или без). На ее место устанавливается неповрежденная электропроводка от старого лямбда-зонда.

Выход из строя нагревателя

Еще одна причина выхода из строя лямбда-зонда – поломка нагревательного элемента. Поломка нагревателя не всегда выводит из строя ведь зонд. Этот дефект обычно не дает о себе знать при низких нагрузках, однако при средних и высоких нагрузках он проявляет себя. Основные признаки поломки нагревателя:

При повышенных нагрузках движок начинает глохнуть.
Повышаются расходы топлива при подъеме на гору или во время быстрой езды.
Запчасть была куплена давно (примерный пробег – 30-50 тысяч километров).

Нагревательный элемент крепится внутри лямбда-зонда прочно, поэтому разобрать запчасть и достать поврежденный нагреватель сложно. Если у Вас возникла такая проблема, купите новый зонд и поставите его взамен старого. Если не планируете ездить при высоких нагрузках, то замену можно не производить. То есть на поврежденном лямбда-зонде можно ездить до полного выхода из строя.

Устройство и принцип работы лямбда зонда

Принцип работы лямбда зонда

Принцип вроде и прост, но реализация его — не такая уж и легкая. Этот датчик должен с чем-то сравнивать полученные результаты, чтобы «понять», что произошло изменение процента кислорода. Поэтому он делает замеры в двух местах – атмосферный воздух и тот, что остался после сгорания смеси. Это позволяет ему «почувствовать» разницу при изменении соотношения топливовоздушной смеси.

1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба

При этом на электронный блок должен подаваться электрический сигнал. Для этого лямбда-зонду необходимо преобразовать результаты замеров в импульс, который будет подаваться на ЭБУ. Для проведения замеров концентрации кислорода в атмосфере и в выхлопных газах, используется два электрода, вступающих в реакцию с ним. То есть, в работе этого датчика задействован принцип гальванического элемента, при котором смена параметров химической реакции влечет за собой изменение напряжения между электродами датчика. Так, при обогащенной смеси, когда процент кислорода – меньше, напряжение возрастает, а при обеднении – снижается.

Полученный в результате химической реакции электрический импульс подается на ЭБУ, параметры которого он сравнивает с прописанными в своей памяти и в результате этого производит корректировку работы системы питания.

Используя для работы химические реакции, лямбда-зонд не является сложным по конструкции. Основным его элементом выступает керамический наконечник, изготовленный из диоксида циркония (реже – диоксида титана) с платиновым покрытием, которое и выступает в роли электродов, вступающих в реакцию. Одной своей стороной наконечник контактирует с атмосферой, а другой – с выхлопными газами.

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
При функционировании двигателя на любых оборотах могут появляться хлопки.
Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.
Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.
Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.
