Как открутить болты гбц с сорванной головкой и гранями на ваз и других автомобилях, фото, видео

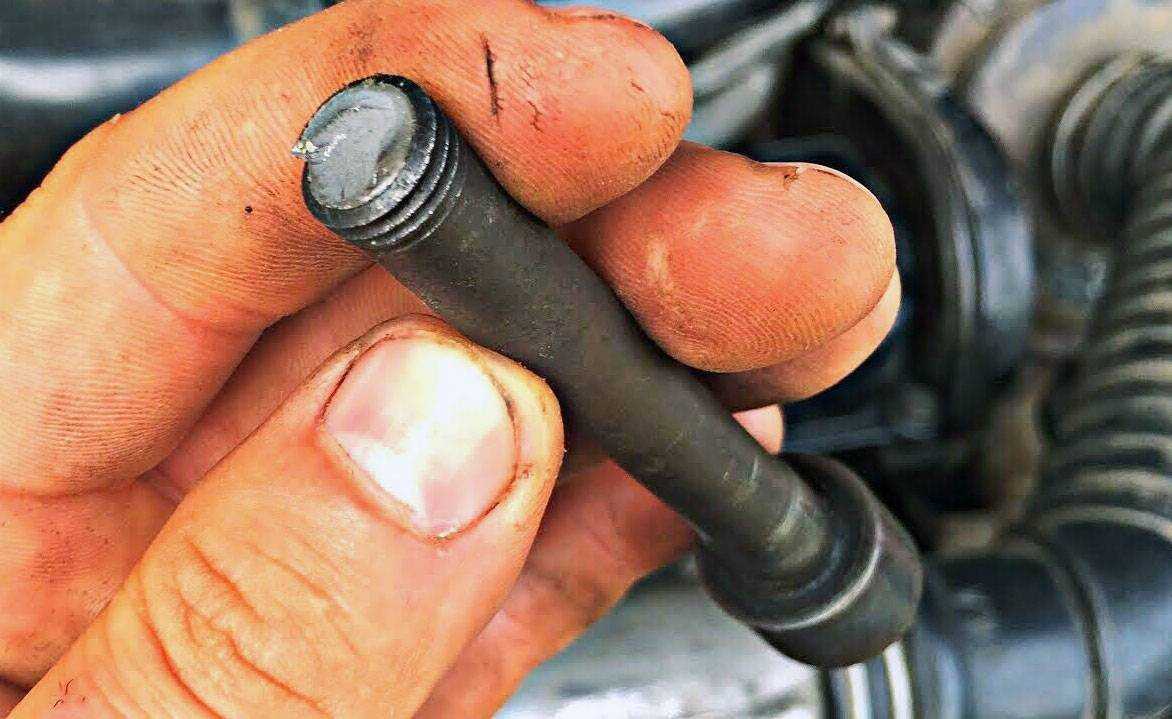

Способ 5 – сломался болт ГБЦ

Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.

Плюсы метода:

• нет необходимости разбирать двигатель;
• экономит время.

Возьмите трубку с такими диаметрами:

• Внешний – чуть меньше диаметра болта ГБЦ.
• Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.

Наварите на одну сторону трубки гайку на 17 – 19.

1. Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
2. Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
3. Приварите трубку к шпильке.
4. Ключом выкрутите шпильку.

Другой способ если сломался болт ГБЦ.

Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.

Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.

Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.

Пошаговая инструкция откручивания шестигранника

Существует несколько вариантов пошаговых инструкций по откручиванию шестигранника.

1. На болте с выступающей шестигранной головкой производится пропил шляпки при помощи болгарки или ножовки по металлу. Затем он может быть откручен с помощью обычной отвертки. Пропил должен быть выполнен с максимальной аккуратностью, чтобы при работе отвертка с него не соскакивала.
2. В место вставления шестигранника забивается подходящая звездочка Torx. При вбивании она шлицами прорубает шляпку и осуществляет врезку в нее. Болт вытаскивается с помощью сильного рывка. Если откручивание будет проводиться медленно, шлицы порвутся и операцию придется проводить сначала. Не забивается Torx с центральным отверстием, так как при забивании он разрушается.
3. Откручивание шестигранника может быть проведено при помощи дрели и обычного сверла, и различных экстракторов, которые приобретаются в магазине. С использованием керна строго в центральной части обрабатываемого болта намечается будущая точка сверления, в которой затем высверливается отверстие. При небольшом усилии молотком в получившееся отверстие вставляется экстрактор. Затем подручным инструментом он выкручивается. Экстрактор после данной процедуры может быть использован повторно.
4. Может быть выкручен сверлом с левым вращением и строительной дрелью с реверсом. Тонкое по диаметру сверло высверливает отверстие в головке элемента. Затем берется сверло меньшего размера по сравнению с диаметром поврежденного болта. Сверло вставляется в дрель и устанавливается на инверсивный тип вращения. Скорость движения дрели должна быть слабой, а надавливание сильным. При сильном зажатии элемента сверло вкрутится в него и вытащит его наружу.

Схема винта с шестигранной головкой.

Болт или винт с шестигранной головкой может оказаться поврежденным в любой момент. В его ремонте могут помочь различные подручные инструменты, но может потребоваться применение специальных инструментов, без которых выкручивание шестигранной головки поврежденного элемента невозможно.

Поэтому важно знать все действующие в настоящее время способы по ремонту данного элемента. Шестигранник встречается в различных видах комнатных водяных смесителей, в запасных частях автомобилей. На данный момент эти болты считаются достаточно удобными элементами крепежа, поэтому они широко распространены и встречаются во многих механизмах

На данный момент эти болты считаются достаточно удобными элементами крепежа, поэтому они широко распространены и встречаются во многих механизмах.

Применение их целесообразно там, где требуется надежное силовое соединение. Данный вид крепежа прекрасно адаптирован к высоким нагрузкам и значительному физическому давлению. Особенно часто данные болты применяются в таких отраслях, как строительство и машиностроение.

Если обратиться к процессу создания шестигранника, то становится ясно, что процесс их изготовления является длительным и достаточно трудоемким. Производятся такие болты из стальной катанки, которая затем размягчается после длительного нахождения в раскаленной печи. Затем катанка на некоторое время помещается в раствор серной кислоты для полного устранения частиц ржавчины. После промывки водой и обработки фосфатами сталь приобретает устойчивость перед ржавчиной, а затем отправляется на формировку элемента с шестигранной головкой.

В процессе создания данной продукции задействовано множество людей, обеспечивающих российский рынок современными качественными крепежными элементами.

Часто возникает такая проблема, когда болт под шестигранник оказывается сорванный, и выкрутить его ключом не представляется возможным. Причинами возникновения такой проблемы могут быть эффект прикипания, смещение скрепляемых деталей, чересчур сильное перетягивание в момент установки шестигранного метиза, а также использование не подходящих по размеру ключей.

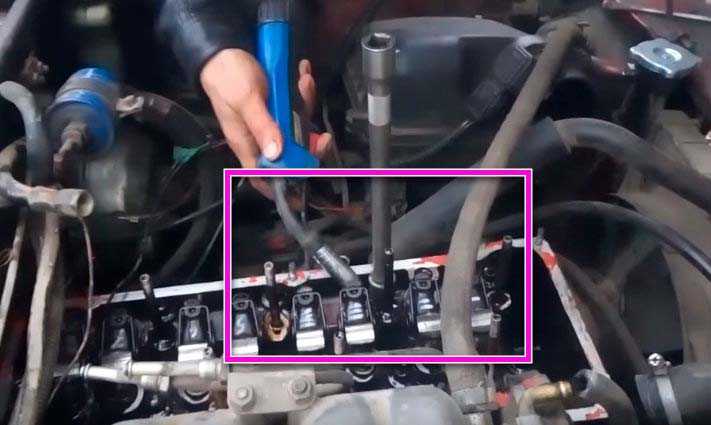

Инструкция по затяжке болтов ГБЦ

Рекомендуется следовать инструкции производителя Мануал по ремонту конкретного двигателя, в той части, где говорится об установке ГБЦ, должен соблюдаться неукоснительно. В частности необходимо пользоваться динамо-ключом. Допустимое от требуемого по инструкции отклонение усилия не должно превышать 0,5 кгс·м. Накидные или рожковые ключи не подходят, поскольку усилие в этом случае невозможно контролировать. Порядок также важен: сначала нужно притянуть головку в центре, а затем постепенно переходить к краям. Чтобы затянуть болты правильно, необходимо очистить крепежные отверстия от скопившейся грязи. Если эти попытки безуспешны, можно смазать резьбу болтов маслом, но нельзя лить масло прямо в колодец. Это действие приводит к разрушению отверстия болтом впоследствии.

Таким образом, наиболее распространенные ошибки, допускающиеся в процессе затягивания болтов ГБЦ следующие:

• перетяжка крепежных элементов;
• использование старых или новых крепежей, не подходящих по размеру;
• нарушение схемы затяжки;
• подтяжка болтов неподходящим инструментом;
• попадание технического масла в крепежные отверстия.

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Динамометрический ключ

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

• установить держатель в положение «ноль»;
• начать плавное вращение инструмента, одновременно следя за его показаниями;
• в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
• при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.

Подтяжка болтов

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Эффективные способы откручивания сорванных болтов ГБЦ с слизанными гранями

Открутить болты ГБЦ с сорванной головкой и со слизанными гранями на автомобилях ВАЗ (и не только на них) можно разными способами.

При замене прокладки ГБЦ с данной проблемой сталкиваются и владельцы ВАЗ 2107 или Нива Шевроле, где болты головок ГБЦ имеют наружные грани, и владельцы ВАЗ 2108/2109 где грани у аналогичных болтов внутренние.

Общей особенностью болтов ГБЦ с наружными и внутренними гранями является слабость металла, который легко слизывается даже при незначительных нагрузках. Также они могут лопнуть, что принесет не мало хлопот.

Ниже перечислены различные способы откручивания сорванного болта ГБЦ, которые могут помочь решить проблему в той или иной ситуации.

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Угорание масла в двигателе или как уменьшить «масложор» мотора

Что будет если перелить масло в двигатель

3.5k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Как выкрутить сломанный болт если обломок хоть немного выступает из изделия.

В любом случае, прежде чем что-то делать с этим обломком, стоит обработать резьбу WD-40. Если есть возможность – нагреть это место газовой горелкой или строительным феном, дать остыть и снова обработать WDшкой. Подобные действия облегчат ваши дальнейшие манипуляции.

Способ 1.

В самом простом случае, вам поможет зубило (а если не жалко, то и отвёртка может сгодиться на мелких шпильках).

Наставляете зубило на край выступающей шпильки, наклонив его так, чтобы удары по нём могли привести к вращению шпильки в сторону вывинчивания из массива изделия.

Если вам удалось провернуть шпильку на пару оборотов, дальнейшее выкручивание удобнее будет производить с помощью пассатижей или газового ключа.

Если же шпилька сидит глухо и вы своими действиями срезали остатки шпильки, за которые хоть как-то можно было зацепиться – смотрите один из следующих способов.

Способ 2.

Очень действенный способ на крупных шпильках, но для его реализации нужна электросварка.

Поверх обломка шпильки устанавливается гайка (под гайку желательно положить лист бумаги с вырезанным в ней отверстием по диаметру шпильки), с бОльшим типоразмером (на 1-2 типоразмера больше, чем шпилька). Например, если пытаетесь выкрутить шпильку М 12, значит гайку используете М 14.

Делаете несколько прихваток между внутренней поверхностью гайки и обломком шпильки.

Выкручиваете гаечным ключом, соответствующего типоразмера.

Способ 3.

Если обломок выступает над поверхностью изделия на 2-3мм, можно попробовать сделать в нём шлиц под отвёртку.

Сделать его можно либо болгаркой (тонким диском), либо ручной ножовкой по металлу.

Выкручивать отвёрткой.

Этот способ можно применить даже в том случае, когда обломок не выступает над поверхностью, но тогда придётся надрезать «тело» изделия. Если это не критично – можете попробовать этот способ.

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

• Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
• Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
• Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Способ 1 – усадка болта

Подходит для ВАЗ 2107 (других моделей из классики), а также машин, где головка ГБЦ крепиться болтами с внешними гранями. На моделях серии 2108 и выше, данный способ тоже приемлем, но там на определенном этапе работ придется прибегнуть к сверлению.

Наша цель – с помощью сильных ударов усадить болт. В результате вибраций и других сложных физических процессов он ослабиться.

Но прежде чем бить, попытайтесь на болт со слизанными гранями набить головку на 11 и попробовать таким образом его выкрутить.

Если не помогло, то берем два молотка. Первый, плоской стороной ставим на проблемный болт, а вторым молотком сильно бьем по первому.

Далее на расплющенную шляпку набивается головка и с помощью большого рычага болт выкручивается.

Если первая попытка не удалась, то вторая, третья обязательно будет результативной. Как правило, на это может уйти до 20 минут.

Желательно, чтобы все другие болты ГБЦ били затянуты, чтобы максимально прижать головку. Более подробно способ описан в видео.

Затягивание соединений без динамометрического ключа

Когда динамоключа нет и для затяжки используется самодельное приспособление или безмен, нужно высчитывать усилие. Рекомендуемый момент в мануале указан в Ньютонах на метр, а весы выдают значение в килограммах

Важно знать параметр кгс·м, который рассчитывается по формуле:

кгс·м=m/L, где кгс·м – кг силы на метр, m – значение на весах, L – расстояние от центра болта до крепления весов.

1 кгс·м = 9,81 Ньютонов.

Отсюда формула для определения нужного усилия затяжки в кг, если известно это значение в Н:

m = Н · 0,102 · (1 / L),

где:

• m – значение на весах,
• Н – требуемый момент затяжки,
• L – расстояние от центра болта до крепления весов.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

• Сначала все гайки затягиваются до легкого сопротивления.
• Ключом с динамометром добиваются паспортного значения усилия затяжки.
• В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Пошаговая инструкция по выкручиванию болта

Представленные ниже методики помогут решить проблему выкручивания крепежей при различном характере повреждений.

С испорченными гранями

Опыт специалистов подскажет, как откручивать болты с сорванными гранями. Для этого используют сразу несколько эффективных методов. На скорость работы влияет месторасположение крепежа, наличие необходимых инструментов и доступность метиза. Рекомендуется применять каждый из следующих методов по очереди до полного демонтажа поврежденного метиза:

• Задействование острого зубила. Такой способ применим только в том случае, когда сломался большой болт. Весомым аргументом будет доступ к крепежу. Чтобы удалить деталь со сломанной гранью, понадобится зубило и молоток. К головке болта по касательной нужно приложить зубило и наносить по нему удары молотком. Этот подход можно назвать наиболее простым. Но такие действия подойдут далеко не во всех случаях.
• Более эффективным является способ применения переставного ключа. Если к метизу есть свободный доступ, универсальный ключ с большой вероятностью сможет сорвать элемент с места. Принцип действия заключается в использовании специальных насечек, которые располагаются на рабочей поверхности. Ключ надежно зажимает головку и позволяет откручивать болтики наименьшего размера. Обязательное условие – переставной ключ должен быть новым.
• Накидной ключ также может оказаться необходимым приспособлением. Головки для откручивания болтов с сорванными гранями довольно часто справляются с самыми сложными случаями. Профиль ключа должен состоять из 12 граней, а внутри – гнездо звездочка. Головка должна быть на один размер меньше болта. Деталь аккуратно надевают на крепеж при помощи молотка и начинают выкручивание метиза.
• Ножовка по металлу. Приспособление позволяет пропилить углубление для дальнейшего откручивания метиза плоской отверткой. При этом глубина должна быть на 25% меньше высоты головки метиза.
• С помощью болгарки или напильника можно сделать новые грани под меньший размер ключа. Располагая рожковым ключом, можно сделать всего 2 грани параллельные друг другу.
• Запасной вариант – воспользоваться сварочным аппаратом. В этом случае к болту нужно приварить дополнительную гайку.

Повреждение резьбы

Распространенной проблемой является повреждение резьбы. В результате болт прокручивается в посадочном месте и не извлекается наружу. Существует проверенный способ, как можно выкрутить болт с сорванной резьбой. С помощью плоской отвертки необходимо поднять крепеж. Для этого отвертку помещают между головкой метиза и основанием, после чего крепежный элемент с усилием поднимают вверх. Затем нужно начать откручивание до момента полного извлечения из посадочного места.

Специалисты также рекомендуют толкать крепеж с обратной стороны при условии, что отверстие сквозного образца. Если нет возможности демонтировать гайку по причине сорванной резьбы, данное место срезают болгаркой.

Под звездочку и шестигранник

Большое распространение получили крепежные материалы с головками под звездочку, а также шестигранник. Такие метизы надежны и удобны в эксплуатации. Однако подобные детали также могут выходить из строя.

При повреждении граней нужно действовать таким же образом, как и в случае с простыми болтами. Разница заключается только в том, что демонтаж выполняется при помощи специальных ключей с гранями характерной формы – шестигранника или звездочки.

Под отвертку

При ограниченном доступе можно сделать насечку на болте. На помощь придет зубило или болгарка. Сделав пропил, пробуют выкрутить метиз отверткой. Если такой способ не приносит желаемого результата, отвертку ставят под углом и наносят по ручке удары молотком. Перед тем как откручивать сорванные болты, рекомендуется нанести смазывающую жидкость. Прикладываемое усилие должно иметь направление против часовой стрелки.

Подробное видео о способах откручивания поврежденных болтов:

https://youtube.com/watch?v=LapWWacvEUg

Как просто выкрутить слизанный винт

Все, что нужно для этого подготовить – маленький кусок резины или прорезиненный материал. Можно воспользоваться медицинским жгутом, резиной от велосипедной или автомобильной камеры, резиновым шариком и т. п.

Берем, что есть под руками, и вырезаем маленький прямоугольник. Его нужно положить на слизанный винт, затем упереться отверткой и аккуратно, медленно начать выкручивать.

Это весьма простая манипуляция, но здесь важно направлять усилие на давление сверху на саморез. Сделав несколько оборотов, в кусочке резины могут пропечататься грани, после этого отвертка будет прокручивать. Перекладываем резинку на новую поверхность и продолжаем выкручивать саморез дальше

Перекладываем резинку на новую поверхность и продолжаем выкручивать саморез дальше

Сделав несколько оборотов, в кусочке резины могут пропечататься грани, после этого отвертка будет прокручивать. Перекладываем резинку на новую поверхность и продолжаем выкручивать саморез дальше.

Я проделывал эту операцию, использовав жгут и велосипедную камеру, сложенную вдвое. В результате все выкручивается без вопросов.

Видео того, как это делается

Болт под шестигранник

Грани оси удобны и для закручивания, и для откручивания. Четкие и ровные они дают надежный упор для ключа. Если болтик подходящего под руку и соответствующего размера, поначалу его можно комфортно крутить рукой, дотягивая позже с помощью инструмента. Однако нередки случаи, когда в силу чрезмерной эксплуатации самого шурупа, или больших нагрузок на соединение, грани оказываются сорванными и крепеж остается торчать в сочленении. Взяться за него неудобно, он выскальзывает из рук и инструментов. Давайте рассмотрим несколько вариантов решения этой проблемы, с соответствующими способами устранения.

Сделать на головке болтика насечку любым доступным способом. Однако при выполнении этой насечки есть один важный момент. Стенки этой насечки должны быть вертикальными, без уклона. Иначе инструмент, который вы потом будете упирать в выемку будет просто проскальзывать по шляпке. А в этом случае есть большая опасность повредить не только инструменты, но и руки мастера.
Применить специальные так называемые экстракторы для шурупов с сорванными гранями. Экстракторы имеют резьбу, нарезанную в направлении, которое прямо противоположно резьбе самого болта. Таким образом, когда в болте высверливают отверстие и вставляют экстрактор, он фиксируется в болте плотно и не проворачивается при выкручивании такого болта плоскогубцами.
Использовать сверло обратного левого вращения и дрель с реверсом. Идея в том, чтобы проделав обычным сверлом отверстие в крепеже, засунуть в него левое сверло и на реверсе дрели выкрутить прикипевший болт.
Найти подходящую звездочку TORX. Идеальная звездочка должна не проходить шлицами в дырочку шестигранника, но при этом не быть слишком большой для него. Звездочка TORX прорубит своими шлицами шляпку болтика, зафиксировавшись плотно на шляпке. Теперь можно сильным движением открутить шуруп

Действуйте осторожно, поскольку в данном случае есть большая опасность сорвать шлицы у звездочки TORX .

Шуруп с отверстием под шестигранник можно открутить следующим способом:

• Нужно взять надфиль и сделать им размер под шестигранный ключ. Сделав такой пропил, вы существенно сэкономите, поскольку сможете в будущем использовать этот крепеж еще не один раз.
• Сделать на шляпке насечку болгаркой или любым другим удобным способом, к примеру, ножовкой для металла. И использовать плоскую отвертку, упираясь в ее ручку, как в плечо вращения.
• Можно также использовать для откручивания шурупа одну из подходящих по размеру звездочек TORX .

Для болтов-шатунов, выполненных из стали, есть всего два способа:

1. Воспользоваться экстрактором. Грамотно подобранный экстрактор и ваши осторожные действия помогут не только выкрутить шуруп, но и сделать это без существенных повреждений инструмента.
2. Призвать на помощь электросварку. Электросваркой можно присоединить к сорванному крепежу любой шестигранный элемент, который вам уже не нужен. Приваренный таким образом, он станет новой шляпкой для шурупа. В него будет удобно упереться и выкрутить. Но к сожалению, этот способ может использоваться только и исключительно для деталей, сделанных из стали. С болтами из других материалов этот удобный способ, к сожалению, применить не получится.

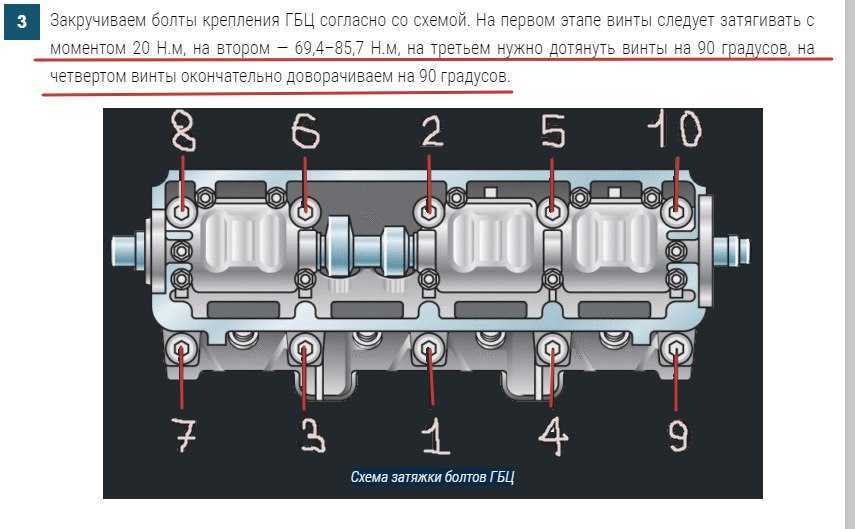

Регулировка момента затяжки болтов ГБЦ

Многие автолюбители сомневаются в грамотной затяжке головки блока цилиндров. Мол: «ремонтировались в поле, какие там динамометры». Можно подкорректировать: термины регулировка, настройка не очень подходят. Затяжку не регулируют, а стяжной крепеж не крутят в разные стороны, как гитарный колок, их правильно затягивают. Изменение момента идет только в сторону увеличения.

Например, последовательность затяжки следующая:

1. Обжатие моментом 8 кгс·м.
2. Доворот угловым ключом на 90°.
3. Доворот угловым ключом на 90°.

Должно быть так, а как затянуто — никто не знает. Постепенно раскручиваем болты до момента менее 8 кгс·м. Выравниваем затяжку до 8. Обжимаем на 90° все болты. И еще одна протяжка ГБЦ на 90°. Крепеж старый и какой-нибудь болт может лопнуть, или грани сорвет. Будем выкручивать чуть позже.

Затяжка болтов ГБЦ на дизеле и бензиновом моторе

Затяжка ГБЦ на дизеле проводится так же, как и на моторе с принудительным зажиганием. На дизелях чаще можно встретить чугунную головку, которую иногда, в соответствии с инструкцией обжимают на горячую. Но это не должно волновать: просто открывайте руководство, и выполняйте пункт за пунктом.

Может ли человек чувствовать момент затяжки.

С опытом безусловно приходит способность чувствовать стяжное усилие. Небольшие моменты можно научиться определять почти безошибочно, но с возрастанием нагрузки делать это все труднее.

Протяжка ГБЦ ЯМЗ 236.

Навык очень полезен. Динамометрический ключ — это техническое устройство, которое может выйти из строя. Мышечная память поможет нам держать инструмент под контролем и избежать поломки крепежа.

Как выкрутить шуруп

Шурупы

Выкручивание сломанных шурупов из металлических конструкций достаточно проста, поскольку шляпка практически никогда не погружается в метал вследствие его твёрдости. При поломке любой шуруп или саморез можно выкрутить из металлического профиля с помощью обычных плоскогубцев.

С деревом ситуация может быть гораздо более серьёзной. Поскольку дерево мягкое, то во время закручивания оно не оказывает особого сопротивления для шляпки закручиваемого шурупа, и она может без проблем погружаться на достаточно большую глубину.

Поэтому обычным способом (при помощи плоскогубцев) такой шуруп выкрутить достаточно проблематично. Существует несколько приёмов, как можно выкрутить сломанный шуруп из дерева. Рассмотрим их более подробно.

Способ №1 Выкручивание с удалением дерева, окружающего шляпку

При помощи стамески или долота обрабатывается деревянная поверхность, находящаяся в районе шляпки шурупа

Данный способ применяется в том случае, если не жалко испортить внешний вид доски, в которую был вкручен шуруп. Это самый надёжный способ, суть которого сводится к очистке от древесных волокон места расположения шляпки шурупа с последующей его экстракцией любым удобным способом.

После этого с поверхности удаляют стружку

Последовательность действий при этом выглядит так:

Затем производят выкручивание шурупа любым удобным способом, например, плоскогубцами

1

Обработка производится до того момента, пока не будет освобождено пространство в диаметре от 20 до 30 мм от центра шурупа. Глубина, до которой делается канава, должна соответствовать глубине погружения шляпки шурупа.

При таком способе выкручивания вероятность сломать шуруп существенно ниже

2

При этом на начальном этапе выкручивания плоскогубцы держат под углом 45°, когда же шляпка покажется из поверхности древесины, можно выкручивать шуруп, держась за его резьбу.

Способ №2 Удаление шурупа с сорванным шлицом

Сорванные шлицы – одна из самых распространённых поломок шурупов

1

Обычно, она обусловленная некачественным материалом, применением неправильных насадок или приложением чрезмерных усилий.

Выкрутить такой шуруп обычной отвёрткой очень сложно, или вообще невозможно

2

Чтобы решить проблему сорванного шлица, необходимо его «набить» заново. Для этого нужно воспользоваться отвёрткой-вставкой, в разговорной речи именуемой «битой». Можно воспользоваться обычной или двусторонней битой.

Один конец биты вставляется в испорченный шлиц, по другому делается несколько ударов молотком

3

Дальше можно воспользоваться обычной отвёрткой.

После того, как шлиц будет «обновлён», шуруп без проблем выкручивается обычной крестообразной отвёрткой

Способ №3 Если шуруп трудно провернуть

Вначале шляпка шурупа прогревается при помощи паяльника

1

Ситуация, также встречающаяся достаточно часто. Причиной может стать намокание (или наоборот, высыхание дерева), использование слишком твёрдого материала, отсутствие отверстия для закручивания шурупа. В этом случае необходимо использовать нагрев шурупа и места его закручивания.

Затем дерево в районе шляпки прогревается при помощи утюга

2

Подобные действия приводят к тому, что дерево сильно усыхает. Локально его структура в месте расположения шурупа меняется.

После этого шуруп легко выкручивается при помощи обычной отвёртки

Способ №4 Когда шляпка отсутствует

Отломанная шляпка – также достаточно распространённое явление

1

Основные причины, по-прежнему – это некачественный материал или чрезмерное усилие при закручивании.

Новый шлиц делается с помощью напильника треугольного сечения

2

В данной ситуации можно попробовать выкрутить остатки шурупа при помощи плоскогубцев. Если это не получается (например, большая часть резьбы находится в дереве), можно сделать новый шлиц.

Далее шуруп выкручивается при помощи обычной отвертки

Способ №5 Использование экстрактора

Форма рабочей поверхности экстрактора позволяет применять его для выкручивания шурупов в самых разных ситуациях

1

В большинстве случаев можно вообще воспользоваться специальной вставкой – экстрактором.

Достаточно просто использовать вставку-экстрактор с шуруповёртом, чтобы выкрутить проблемный шуруп

2

Использование экстрактора позволяет выкручивать все рассмотренные ранее «проблемные» шурупы: глубоко закрученные, со «слизанными» шлицами, «тугие» и т.д.

ВИДЕО: КАК ОТКРУТИТЬ ШУРУП С СОРВАННЫМИ ГРАНЯМИ как выкрутить слизанный винт

КАК ОТКРУТИТЬ ШУРУП С СОРВАННЫМИ ГРАНЯМИ как выкрутить слизанный винт

Как выкрутить шуруп с сорванными гранями

9.2 Total Score

Как выкрутить сорванный шуруп

Актуальность информации

9

Доступность применения

9

Раскрытие темы

9.5

Оценки покупателей: Будьте первым!
