Принцип работы пневмоподвески

Виды и назначение пневмоподвески прицепа

Каждый автолюбитель попадает в ситуацию, когда на прицепе не хватает запаса клиренса. Никому неприятно тащить агрегат на «брюхе» по лесной дороге или сугробам, а тем более чувствовать пробои подвески на ухабах шоссе. Исправить это можно с помощью пневмоподвески, которая в последнее время становится популярней. Если раньше ей оснащались грузовые и легковые автомобили, то сейчас под апгрейг попали буксируемые устройства.

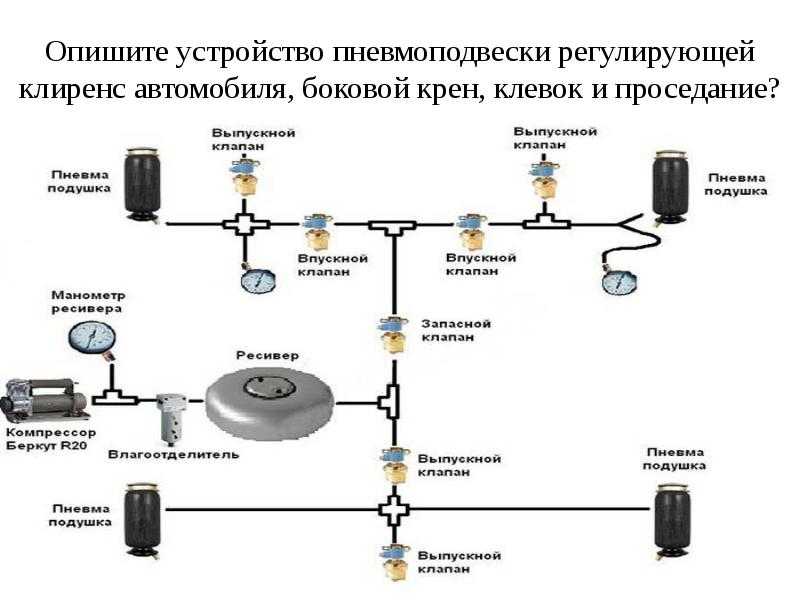

Схема пневмоподвески

Пневмоподвеска состоит из нескольких узлов:

Система подготовки воздуха:
- Компрессор.
Осушитель.
Ресивер.
Электронный блок управления или реле запуска.
Система отслеживания и распределения воздуха:
- Клапана.
Манометры.
Датчики давления.
Потребители воздуха:
- Пневмостойки.
Пневмоподушки.
Подкачка колес.
Пневмосигнал.

Пневмоподвеска в классическом варианте сложней и эффективней, чем пневмоподвеска прицепа. Разница заключается в том, что на автомобиле используется полноценная пневмостойка с пружиной, а на прицепе только ее часть – пневмоподушка, представляющая из себя резиновый рукав с зажимами по краям. Главная причина, почему устанавливается «пневма» – это возможность регулировать ходовые качества, как с помощью блока управления внутри салона, так и дистанционно с пульта или даже мобильного приложения.

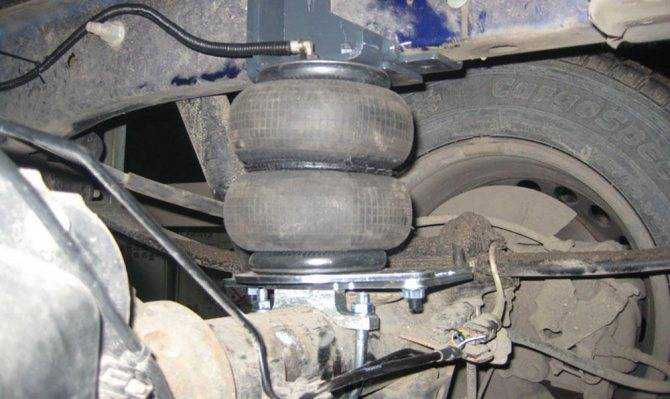

Пневмоподвеска на прицепе

Преимущества ощутимы:

Автовладельцы с пневмоподвеской реже жалуются на пробой.
Прицепы устойчивей ведут себя в поворотах.
Меньший крен при прохождении виражей.
Ходовые качества не меняются в зависимости от количества груза.
Синтетическая резина не боится минусовых температур и сохраняет эластичность в сильные морозы.
Клиренс, подходящий большинству внедорожников.

Типы пневмоподушек

Пневмоподушки как основной элемент пневмоподвески группируются по типу:

Баллонный. Состоит из:
стягивающих колец. Баллонный тип пневмоподушки

Внешний слой выполняет защитную функцию, а внутренний герметизирующую. Толщина рукава составляет 3-5 мм. Минимальный диаметр 150 мм. Подушки состоят из одной секции, двух или трех. Так называемый «бублики». Отсутствие нагрева и трения увеличивает срок службы.

Диафрагменный. Отличается наличием металлического поршня. Это позволяет изготавливать пневмоподушки маленького диаметра. Так называемые «сливы» – подушки рукавного типа.

Диафрагменный тип пневмоподушки

Грузоподъемность пневмоподушки

Американская пневмоподушка рукавного типа Firestone 9000 при диаметре 120 мм выдерживает предельную нагрузку 680 кг. Эта цифра замеряется при давлении 6,8 бар. «Пневма» поднимает или опускает прицеп на 23 см. Цена за штуку от 11 900 рублей.

Пневмоподушка баллонного типа Air Maxxx2500 диаметром 177 мм обладает грузоподъемностью в 1 179 кг. Подушка имеет предельное значение по давлению в 39 бар. Ход подвески 13 см. Цена от 5 350 рублей за штуку.

Пневмоподвеска кабины КАМАЗ

Устройство и принцип работы кабины пневмоподвески грузового автомобиля (на основе КАМАЗА).

Процесс оптимизации подвесок грузовых машин сводится к решению многих задач, начиная с повышения грузоподъемности и заканчивая повышением уровня комфорта для водителя.

Так, на автомобилях КАМАЗ и авто других брендов предусмотрена амортизация кабины, построенная на пневматическом принципе.

При бескапотной комплектации в состав конструкции входят шарниры откидного типа, фиксированные на пневматическом элементе (расположен между рамой и кабиной).

Другая пара пневмоэлементов (иногда амортизаторных стоек) фиксируется на раме, что гарантирует подвижность кабины.

Недостаток — усложнение процесса переключения КПП и конструкции рулевого управления.

На грузовых машинах с помощью пневмоподвески удается решить ряд задач — опустить или поднять кузов, гарантировать плавность хода и уменьшить уровень вибраций. При этом монтаж пневматической подвески предусмотрен на новой 4308-й модели КАМАЗ.

В основе устройства — два баллона, кованые шланги и группа сайлентблоков. Управление обеспечивается с помощью специального блока.

Устройство и принцип действия

Конструктивно в состав подвески, сделанной на пневматическом принципе, входят следующие элементы:

Воздушный ресивер;
Упругие пневматические элементы (предназначены для каждого из колес);
Блок управления и группа датчиков;
Воздушные магистрали;
Компрессор (прибор для подачи воздуха).

Каждый из узлов выполняет определенную задачу:

Воздушный ресивер — устройство, обеспечивающее регулирование дорожного просвета в небольшом диапазоне (без применения компрессора).

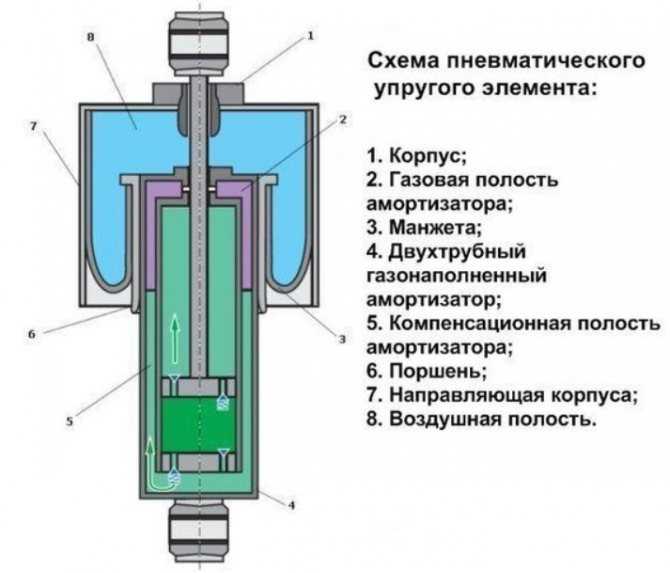

Упругие пневматические элементы — главный исполнительный механизм, участвующий в установке и поддержании дорожного просвета. Регулирование возможно в двух режимах (автоматическом, ручном). Корректировка параметра происходит за счет изменения давления в элементах пневматической системы.
Компрессор — устройство, подающее сжатый воздух к ресиверу. Это главный элемент пневмоподвески, ведь ее работа без сжатого воздуха невозможна.
Пневмоэлемент — узел, который бывает индивидуальным или совмещенным со стойкой амортизатора. Пневостойки подходят почти для всех типов подвесок машин. Состоит устройство из группы элементов — штока, кожуха, манжеты и штока с поршнем.
Воздушные магистрали объединяют разные узлы пневмоподвески в общую сеть.
Датчики контролируют и передают разные параметры — уровень наклона, угол наклона кузова по отношению к покрытию, ускорение машины и прочие.
Блок управления — центральное устройство, которое получает и обрабатывает информацию. Он же гарантирует регулировку подвески в автоматическом или ручном режиме.

Задача пневмоподвески — регулирование дорожного просвета машины, что производится вручную или автоматически.

В первом случае водитель сам устанавливает клиренс, а во втором — эту работу делает блок управления.

Регулировка в ручном режиме зависит от конструкции. Так, при наличии пневмостоек меняется клиренс и жесткость.

В ручном режиме имеется три уровня — низкий, оптимальный и высокий. Оптимальный уровень применяется при движении на скорости до 100 км/ч. Низкий — при скоростных режимах, а высокий — при перемещении по бездорожью и скорости до 40 км/час.

В автоматических системах контролируется группа параметров — ускорение, скорость, уровень наклона и другие.

При резких поворотах управляющий блок анализирует уровень крена и меняет жесткость подвески для выравнивания кузова и улучшения управляемости.

Принцип действия построен на получении сигналов от разных датчиков, после чего блок делает анализ и раздает команды на исполнительные устройства.

Если пневмоподвеска регулируется с учетом скорости, то при повышении последней клиренс автоматически снижается, а при снижении скоростного режима — возрастает.

Таким образом, выделяется три алгоритма работы:

Ручной;
Автоматический;
Автоматический (с учетом скорости движения).

Достоинства и недостатки пневматической подвески

Любая конструкция имеет свои плюсы и минусы. Разберём, чем хороша и чем плоха пневматическая подвеска.

Преимущества пневмоподвески

Способность поддерживать заданную высоту кузова автомобиля при различных нагрузках. Даже при неравномерной загрузке система поддерживает правильное положение машины относительно дорожного покрытия.

Значение дорожного просвета у автомобиля, на котором установлена пневматическая подвеска, можно изменять. Это особенно актуально в ситуациях, когда передвигаться приходится по бездорожью или по некачественным дорогам, на которые столь богата наша страна.

Пневматическая система обеспечивает автомобилю плавность хода. Водителю и пассажирам гораздо удобнее ехать в автомобиле с «пневматикой», нежели в машине с классической подвеской. Кроме того, пневматическая подвеска работает очень тихо.

Автомобиль, оснащённый пневматической подвеской, двигается плавно, без рывков. Кузов такой машины не раскачивается, в повороте крен машины минимален. Всё это способствует хорошей управляемости автомобиля на дороге.

Если пневматическая подвеска смонтирована на классическую штатную, заводские крепления и рессоры служат дольше.

У автомобиля с пневматической подвеской существенно увеличивается ресурс пробега. При соблюдении всех рекомендаций изготовителя такой автомобиль может спокойно пройти до 1 миллиона километров.

Машина, на которую установлена пневматическая подвеска, отличается большей грузоподъёмностью по сравнению с автомобилем той же марки и класса, но с обычной подвеской.

Недостатки пневматической подвески

Первый минус пневмоподвески — пожалуй, это её стоимость. Современные системы оснащены массой вспомогательных функций, таких как пневмосигнал, автоматическое увеличение давления в шинах, и т.п. Это, естественно, не удешевляет конструкцию, поэтому в современном автомобилестроении пневматика ставится преимущественно на грузовики и авто бизнес-класса.

Оборудование требует постоянного ухода: пневматика не терпит грязи, пыли и песка, так что её приходится постоянно контролировать и очищать. Надо ли говорить, что в отечественных дорожных условиях это превращается в непростую процедуру?

Пневматические подушки практически не подлежат ремонту. Поэтому если пневматический элемент вышел из строя, его придётся менять.

На морозе пневматика функционирует с ограничениями, так что любители зимних поездок вряд ли смогут в полной мере оценить все достоинства этой конструкции.

Дорожные реагенты, которыми так любят обрабатывать у нас зимние дороги, также существенно сокращают срок жизни механизмов.

Оценив достоинства и недостатки пневматической подвески, можно утверждать, что данная конструкция очень актуальна как для грузового транспорта, так и для легковых машин. Более того, постоянное улучшение характеристик делает пневматическую подвеску всё более востребованной и популярной.

Но, к сожалению, на данном уровне развития автомобильной промышленности приходится признать, что «пневматика» по карману лишь тем, кто готов вкладывать в автомобиль значительные денежные средства, причём скорее всего на неё обратят внимание автовладельцы, которые проживают в южных областях страны, где не так сильны морозы и не так много реагентов на дорогах. Видео о подключении пневмоподвески:

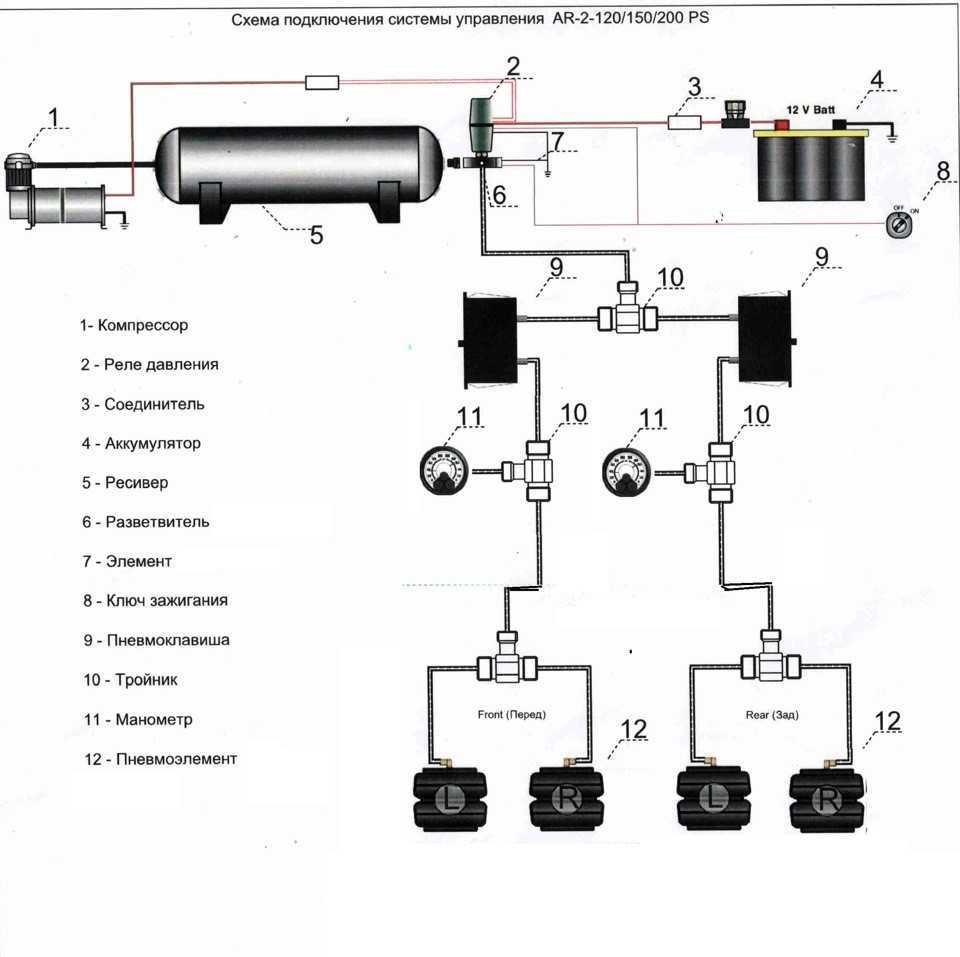

Видео о подключении пневмоподвески:

Замена пневмоподушки передней и задней

Заказывая выезд нашей бригады, вы можете сразу уточнить, потребуется ли доставка запчастей, либо будет использоваться запасная. Для заказа от вас потребуется:

Грузовики постсоветского пространства (КамАЗ, МАЗ и т.д.): точная маркировка модели.
Иномарки: марка и VIN для возможности точного подбора пневмоподушки по каталогам.

Если для автомобиля доступно несколько вариантов замены (оригинал/неоригинал), выбор конкретной детали и ее цена согласуются до выезда бригады.

Автомобиль техпомощи, отправляющийся на выезд, оснащается помимо силового слесарного инструмента мощным домкратом. Замена передней пневмоподушки благодаря этому становится возможной даже на дороге. Точно так же облегчается и замена пневмоподушек на полуприцепе без необходимости в его разгрузке.

Читать дальше: Газовый редуктор покрылся инеем причина

Выехавший на место ремонта специалист в обязательном порядке осматривает все элементы пневмосистемы подвески, выполняя их диагностику. При необходимости возможна также замена рукава пневмоподушки, диагностика механических и электронных систем регулирования давления, замена подушек рессор на автомобилях с рессорно-пневматической подвеской (МАЗ, другие среднетоннажные грузовики), кранов регулировки клиренса и так далее. После окончания ремонтных работ в присутствии водителя проверяется работоспособность пневматической системы.

Замена пневмоподушки на грузовике требует вывешивания рамы до полного освобождения амортизаторов, поэтому необходимо профессиональное грузоподъемное оборудование и четкое соблюдение норм безопасности. Определенные трудности могут возникать и при формовке подушек перед их установкой на ряде грузовых автомобилей (диафрагменные пневмоэлементы трубчатого типа), и, бесспорно, эту работу лучше доверить профессиональным автослесарям.

Устройство пневмоподвески

Пневмобаллоны – основные элементы пневматической подвески. Их ещё называют пневмоподушками.
Компрессор с ресивером.
Кузовные датчики и ЭБУ

А теперь поговорим о каждом элементе отдельно. Потому что каждый из них играет важную роль в работоспособности всей пневматической системы автомобиля.

Пневмоподушки

Они используются в качестве упругих элементов подвески – рессор или пружин. В некоторых системах они устанавливаются как отдельные детали подвески, в некоторых монтируются на амортизаторы. В этом случае их конструкция напоминает , только вместо пружин пневмоподушки.

Изготовлены они из специальной плотной резины. По форме напоминают две таблетки, сложенные друг на друга. Видели на шиномонтаже пневмодомкраты – подкатные тележки с резиновыми подушками, которые накачивают воздухом? Также выглядят пневмобаллоны подвески.

Основное назначение – смягчать удары от неровностей дорожного покрытия и контролировать высоту кузова относительно земли. Кроме этого, они заменяют собой – уменьшают крены автомобиля в поворотах.

Существует адаптивная пневматическая подвеска. Благодаря ей можно менять жесткость ходовой. Водитель сам выбирает, когда подвеска должна быть мягкой, валкой, а когда собранной, жесткой. То есть, пневмоподвеска сама адаптируется под требования человека и стиля его езды.

Компрессор

Он закачивает воздух в пневмоподушки. Конструктивно он состоит из осушителя воздуха, чтобы не было в системе влаги и электромотора. В зависимости от количества контуров в пневматической подвеске, компрессор может накачивать попарно пневморессоры или по отдельности. Распределение воздуха по контурам занимаются электромагнитные клапана, которые контролируются системой управления.

Блок управления

Кроме электроклапанов в пневмосистеме установлены дополнительные датчики. Они контролируют положение кузова относительно земли, скорость движения автомобиля, угол поворота руля, давление в пневмостойках и т.д.

Система управления собирает эту информацию и при помощи электроклапанов меняет давление в пневматических подушках подвески. В случае адаптивной пневмосистемы, изменяется её упругость.

Ресивер

Здесь всё просто – он служит хранилищем сжатого воздуха. Чтобы постоянно не работал компрессор, в ресивере сохраняется избыточное давление. При необходимости воздух из него, через электроклапана распределяется между пневмоэлементами.

Если давление в нем снижается, только тогда включается компрессор. Это экономит ресурсы автомобиля и продлевает срок эксплуатации компрессора.

Что такое «пневматика»

Безусловно, современные качественные амортизаторы позволяют сделать езду на автомобиле с классической подвеской достаточно комфортной, но это, пожалуй, и всё, что можно сказать о «классике». Какой бы упругостью ни обладали пружины и рессоры такой подвески, вся конструкция сохраняет высокую степень жёсткости. Это значит, что клиренс (расстояние между днищем и дорожным полотном) машины, оснащённой классической подвеской, остаётся неизменным.

Рекомендуем: Функции, возможности и особенности работы системы «Старт-стоп»

Пневматическая подвеска обладает способностью корректировать высоту автомобильного кузова по отношению к дорожному покрытию.

Данный элемент был разработан и введён в эксплуатацию, чтобы обеспечить водителю большую степень удобства и качественный уровень безопасности во время езды.

Пневмоподвеска получила большое распространение на автомобильных прицепах и технике грузового типа.

Впрочем, легковые машины бизнес-класса также часто оснащаются «пневматикой» — это придаёт модели особый статус и привлекает внимание тех, кто ценит безопасность и удобство, располагая при этом возможностью приобрести такую машину

Компоненты пневматической подвески

Перечисленное является далеко не исчерпывающим компонентным составом системы. Рассмотрим другие элементы, помогающие в рабочем процессе подвески.

Пневмолинии предназначены для проведения сжатого воздушного потока в недра подушки. Они сравнимы с обычными шлангами и трубками, выдерживающими высокое воздушное давление. Направление линий проходит вдоль автомобильной рамы. Материалом изготовления пневмолиний служит как резина, так и сталь. Последняя отличается высокими прочностными свойствами.

Клапаны, напоминающие шлюзы, через которые проходит воздушный поток к различным системным частям подвески. Подвесочным клапанам отведена ведущая роль в изоляции и контроле над автомобильным креном. Воздушные массы распределяются неравномерно.

Предыдущие аналоги подвесочной системы были выполнены в виде двусторонних установок, в которых пара подушки слева и справа соединялась посредством единственной линии и имела воздушное давление, являвшееся общим. При вхождении автомобиля в крен один из мешков с воздушным наполнением подвергался сжатию, выталкивая массу воздуха через линию в направлении к другой подушке и способствуя ее расширению. Результатом подобного процесса становился увеличивающийся угол крена. Сегодняшние системы снабжены клапанами, препятствующими возникновению подобной ситуации.

Соленоиды нашли применение в системах, управляемых электронным способом. Они ответственны за наполнение и спуск воздушных мешков. Системная настройка производится с учетом разнообразных условий, поэтому командное поступление происходит на каждый соленоид. В результате рессорные клапаны открываются или закрываются, оставляя определенный воздушный уровень в каждом из них.

Системы электронного управления с использованием электронного блока основаны на применении очень простого софта, который усложняется постепенно. Программа контролирует параметры давления и просвет дороги в режиме реального времени. Модульные системы принимают информационный поток посредством разнообразных входных источников, включая датчики дорожного просвета, и переводят компрессорную установку в различные рабочие режимы.

Она может быть даже выключена при необходимости. Электронная составляющая рабочей системы подвески является частью, подвергшейся наибольшему количеству инновационных внедрений, которые продолжают появляться с завидной регулярностью. Подобные системы стоят особняком от других компонентов автомобиля и не соотносятся с ними.

Как устроена пневматическая подвеска

В самом простом варианте пневмоподвеска состоит из:

пневматического элемента упругости;
компрессора, подающего сжатый воздух;
воздухоприёмника;
воздушных магистралей;
электронных датчиков состояния системы и положения автомобиля;
электронного блока управления.

Роль основных механизмов, регулирующих и сохраняющих дорожный просвет, выполняют упругие пневматические элементы. Их работа регулируется автоматически или в ручном режиме путём изменения воздушного давления внутри элемента.

Основа работы подвески

– сжатый воздух, который нагнетается в элементы компрессором. Электронные следящие датчики определяют положение кузова относительно дорожного полотна и скорость перемещения автомобиля. Получаемые данные направляются в управляющий блок, который регулирует давление воздуха в элементах подвески. В небольшом диапазоне клиренс может регулироваться работой ресивера (воздушного приёмника). В этом случае компрессор в процессе не участвует.

Ручной и автоматический режимы работы пневматической подвески

Для регулировки положения автомобильного кузова пневматика может быть задействована в ручном или автоматическом режимах.

Ручной режим позволяет не только регулировать дорожный просвет, но и изменять жёсткость подвески.

Автоматический режим работы учитывают в своей работе наклон поверхности, по которой движется машина, скорость и ускорение движения. Если машина проходит поворот, система автоматически поднимает жёсткость стоек, находящихся под нагрузкой.

Основные типы подвесок автомобиля

Здесь сразу необходимо отметить, что существующие типы подвесок, используемые на самых разных транспортных средствах, можно классифицировать по нескольким признакам, но для современных легковых автомобилей общепринятым является разделение на зависимые и независимые.

Зависимая подвеска

Она подразумевает жесткую связь между колесами. Исторически это был первый созданный тип подвески. По сути дела, она недалеко ушла от конструкции телег, когда два колеса соединялись между собой осью. Как выглядит такая подвеска, понятно из рисунка

Такая подвеска обычно бывает рессорная или пружинная. В первой из упомянутых как упругий элемент используется рессора, которая крепится к балке моста, а своими концами к раме или корпусу автомобиля. Другим типом зависимой подвески является пружинная, в которой упругим элементом служит пружина. Как выглядят рессорная (1) и пружинная (2) подвески, хорошо видно на приведенных рисунках.

постоянный клиренс, а это в условиях бездорожья является огромным плюсом и служит дополнительным фактором повышения проходимости;
постоянную ширину колеи;
большую артикуляцию. Под артикуляцией понимается ход переднего колеса относительно заднего, при котором заднее колесо полностью теряет контакт с дорогой (см. фото ниже). Чем позже это происходит, т.е. чем это расстояние (артикуляция) больше, тем это лучше при движении по плохой дороге;
надежность, устойчивость к повреждениям;
дешевизну эксплуатации;
возможность проведения эффективного внедорожного тюнинга.

не самая лучшая управляемость из-за значительных подрессоренных масс при высоких скоростях движения;
плохая курсовая устойчивость;
недостаточный комфорт для легковых автомобилей.

Независимая подвеска

Это совсем другой вариант подвески, ничего общего не имеющий с уже рассмотренной зависимой. При такой конструкции между колесами нет жесткой связи. Как схематично это выглядит, можно понять из приведенного ниже рисунка

Фактически, такая подвеска означает, что колесо (каждое) крепится к кузову автомобиля отдельно и при колебании одного колеса эти изменения не передаются на другое, благодаря чему крен кузова уменьшается и повышается устойчивость. Вариантов, как такое сделать, существует множество, но все их можно разделить на основные типы: рычажные и свечные.

К последним относятся подвески МакФерсона, к первым:

двухрычажные;
поперечнорычажные;
косорычажные;
продольнорычажные.

Наиболее распространены подвеска МакФерсона и поперечнорычажная. Причиной этого являются те преимущества, которые они обеспечивают для легковых автомобилей:

хорошая управляемость;
хорошая обратная связь при рулении;
высокий уровень комфорта;
малые крены;
высокая скорость движения.

Комбинированная подвеска

Она представляет собой комбинацию двух уже описанных подвесок. Спереди ставится независимая подвеска автомобиля, сзади мост (зависимая). Является в какой-то мере компромиссом, позволяя достаточно комфортно передвигаться по асфальту, но в то же время без особых трудностей преодолевать незначительное бездорожье.

Такая комбинация хорошо подходит для кроссоверов и паркетников, обеспечивая возможность свободно двигаться по городу и заезжать в лес на пикник или проехать немного по проселочным дорогам. По своим возможностям получается нечто среднее, но для большинства обеспечивающие приемлемые условия движения.

Что такое пневмоподвеска

Пневматическая подвеска это вид подвески авто, необходимый для более удобного управления, так как пневмоподвеска обеспечивает возможность регулировки жесткости задней оси. При помощи специальных баллонов с воздухом регулируется высота кузова по отношению к дороге.

У пневматической подвески автомобиля есть упругие компоненты, которые обеспечивают надежную опору на четыре колеса. Она легко монтируется на разные виды установок (жесткую балку или подвеску на рычагах).

Монтаж пневматической подвески на колеса автомобиля предполагает установку специальных пневматических баллонов из прочной резины, куда попадает воздушный поток и происходит определенный уровень давления. Поддержание жесткости подвески автомобиля гарантирует безопасную езду.

На сегодняшний день список машин с пневматической подвеской велик. Сюда входят легковые и грузовые автомобили mersedes, lexus, audi и многие другие. Используется также на полуприцепах и внедорожниках.

С помощью автоматизированной системы регулируется наклон кузова при определенном ускорении автомобиля, контролируется высота кузова и жесткость подвески с учетом веса груза в кабине.

Главные достоинства применения систем в том, что машина плавно едет, сохраняет устойчивое положение и не наклоняется вперед при резком нажатии на тормоз.

Для эксплуатации некоторых больших авто используют жесткие виды конструкций. В этом случае, улучшается шумоизоляция за счет использования сжатого воздуха.

Еще одно преимущество пневмоподвески – на транспортных средствах со встроенной пневматикой поверхность покрышек стирается равномерно.

К минусам можно отнести высокую цену и существенное изнашивание резиновых деталей в условиях бездорожья.

Конструкция может ломаться под воздействием неблагоприятных погодных условий (больших морозов и высокого уровня влажности). Подвеску сложно ремонтировать, поэтому обычно производится ее замена. Также негативно влияют реагенты, которые высыпаются на шоссе.

Разновидности пневмоподвесок

Пневмоподвеску нельзя назвать самостоятельным элементом ходовой части автомобиля, поскольку в большинстве случаев она функционирует одновременно с другими разновидностями демпфирующих устройств (подвеска типа McPherson, неразрезная балка, так называемая многорычажная подвеска). В общем случае все подобные системы, устанавливаемые штатно, можно условно разделить на две категории:

простые пневмоподвески, у которых пневмоэлемент монтируется вместо классических пружин;
адаптивные устройства, у которых амортизаторы умеют изменять жесткость динамически. При этом степень сглаживания колебаний может происходить в зависимости от водительских предпочтений или дорожной обстановки.

Поскольку пневмоподвески – дорогостоящий элемент конструкции ходовой части, они устанавливаются либо на легковые авто премиум класса, либо на коммерческий транспорт, так как здесь их присутствие – жизненная необходимость. В зависимости от метода реализации пневмоподвесок различают следующие их разновидности:

одноконтурные, у которых наличествует единственная воздушная магистраль, через которую и происходит одновременное изменение положения всех имеющихся подушек (обычно их две, обе монтируются на задней оси);
двухконтурные используются для обеспечения изменения положения заднеосевых подушек по отдельности);
четырехконтурные характеризуются наличием отдельных магистралей для всех четырёх колёс.

Одноконтурные системы чаще всего устанавливаются на мощные седельные тягачи или грузовики с повышенной грузоподъёмностью, которые комплектуются одноосевой (передней или задней) пневмоподвеской. Такой тип предназначен для регулирования степени жёсткости всей оси, обычно задней, поскольку именно на неё приходится основная часть нагрузки.

Двухконтурные системы устанавливаются на одну или обе оси. При одноосевой комплектации достигается индивидуальная регулировка левого или правого колеса. Во втором случае есть возможность изменять жёсткость задней/передней оси, что равноценно использованию двух одноконтурных подвесок.

Четырёхконтурные системы достаточно сложны в реализации, но зато они обеспечивают возможность индивидуальной настройки всех четырёх колёс. Это действительно высокоэффективная подвеска, поскольку степень увеличения/уменьшения клиренса определяется бортовым компьютером в зависимости от информации, поступающей с датчиков. Особенно заметно использование четырёхконтурных пневматических подвесок при прохождении поворотов, которые в данном случае практически не ощущаются из-за компенсации кренов.

Устройство современных пневматических подвесок

До сих пор не утихают споры о надежности таких систем и дорогостоящем ремонте. В настоящее время такие подвески устанавливаются не только на автомобили премиум класса, но и на внедорожники. С развитием технологий, они стали более усовершенствованными, и, с каждой моделью, приобретают все более продвинутые характеристики. Отличаются оперативностью реакции, точностью срабатывания, интеллектуальным управлением с помощью сложной электроники.

Пневматическая подвеска состоит из следующих элементов:

Пневмобаллоны, изготавливаются из резины и полиуретана. Очень прочные и износостойкие, способны выдержать множество рабочих циклов. Бывают двойными, внешне напоминающими песочные часы, коническими, которые используются в ограниченном пространстве, и роликовыми;
Компрессор также является неотъемлемой частью рассматриваемой системы. Представляет собой насос для создания давления воздуха, который попадает по пневмолиниям в баллоны. Работает следующим образом: забирает воздушные массы из атмосферы, и подает сжатый воздух с систему. Чаще всего оборудуется осушителем, в котором используются специальные реагенты, забирающие влагу;
Ресивер используется для поддержания заданного давления, когда компрессор не работает;
Электромагнитные клапаны предназначены для регулировки подачи воздуха. Электронная система, на основании показаний от датчиков, активизирует их работу;
Модуль управления является мозговым центром и руководит работой всех составляющих. Их вариативность начинается от цифрового переключателя и заканчивается сложным программным обеспечением. Эффективность работы зависит от него напрямую.

Как работает пневмоподвеска

У любой пневмоподвески есть определенные настройки и функциональные особенности. Их конкретные характеристики определяются моделью транспортного средства.

Главное предназначение пневмоподвески – удерживание необходимого положения кузова относительно дорожного полотна, а также способность сглаживать неровности дороги.

Особенностью действия системы в новых марках авто является то, что меняется уровень давления в пневмоподушках при изменении обстоятельств (состояния трассы, положения кузова). Если уровень давления высокий, упругий элемент может стать жестче, а величина клиренса автомобиля увеличивается. Во время снижения давления совершается обратная реакция.

Показатели, которые поступили от датчиков, направляются в систему контроля. Далее подается сигнал исполнительным элементам пневматической конструкции о необходимости повысить давление воздуха, а также направить его из контура, расположенного спереди или сзади и таким образом опустить в автомашине кузов к поверхности дороги на минимально возможную дистанцию в зависимости от скорости движения. Пневмоэлементы являются исполнительными механизмами подвески.

Существует 3 основных режима функционирования систем:

Повышенный. Если машина медленно движется по дороге, то увеличивается клиренс. Водитель сам осуществляет переключение, сидя за рулем. Обычно такой режим применяется при передвижении по неровной дороге.
Нормальный. Метод эксплуатации пневматических систем применяется во время движения машины на трассах с прочной и ровной поверхностью, когда скорость меньше 100 километров в час.
Низкий. Во время передвижения по шоссе с прямым и твердым покрытием, когда скорость составляет выше 100 километров в час, применяется низкий способ. При этом водителем используется ручной режим переключения.

Автоматический режим регулировки осуществляется на поворотах. Происходит закачка в смежные подушки большого объема воздуха с целью снижения боковых кренов. После поворота выпускается часть газа через специальные клапаны.

С каждым годом создаются и выпускаются еще более усовершенствованные конструкции. Гидропневматическая подвеска работает по такому принципу: сглаживание при движении по ямам на дороге осуществляется путем сжатия газа под влиянием жидкости. Это адаптивный вид подвески, который может менять уровень упругости в зависимости от обстоятельств во время движения.

2 Огромный плюс управляемости

Установка пневмоподвески позволяет получить максимально эффективную управляемость автомобиля. Пневмоподушка работает по принципу прогрессивного сжатия, то есть чем сильнее степень сжатия подушки, тем выше давление и степень жесткости. Таким образом, в процессе эксплуатации вывести из строя “подушку” намного сложнее, чем “пробить” стандартные пружины.

Каждый автовладелец обладает собственной индивидуальностью, которая также выражается в манере вождения и стиле езды. Пневмоподвеска позволяет настраивать управляемость автомобиля под свой собственный стиль, регулируя грузоподъемность за счет настройки жесткости и высоты подвески. Не стоит забывать и о том, что пневмоподвеска придает автомобилю эксклюзивности и способна изменить его внешность, что для многих автолюбителей также является важным критерием.
