Прямоточный глушитель своими руками, стоит ли его ставить на свой автомобиль

Как самому сделать прямоточный глушитель

Ничего особо сложного в изготовлении прямотока своими руками нет, надо только обладать минимальными навыками работы с металлом, уметь его размечать, кроить, резать и сваривать. Потребуется также рабочее место и минимальный набор инструментов.

Инструменты

Редко кто планирует строить прямоток на всю оставшуюся жизнь, поэтому не стоит использовать дорогие сорта нержавеющей стали, титан, лазерную сварку и прочие космические технологии.

Но и не надо всё упрощать до сварки оставшимися от дедушки советскими электродами, обмазанными глиной с мелом. Всегда есть разумная середина, позволяющая решать вопросы быстро и эффективно.

Для этого потребуются:

• Сварочный полуавтомат инверторного типа и к нему баллон углекислого газа, оптимальный набор, позволяющий получать прекрасные швы даже начинающему сварщику. А вот с электродами или флюсовой проволокой связываться не стоит;
• Угловая шлифмашинка, в просторечии «болгарка», с дисками 125 мм, больше опасно, меньше неудобно, толщину для резки выбрать 1-1,2 мм, для шлифовки 2,5-6 мм;
• Хорошая двухскоростная электродрель с удобным зажимным патроном;
• Расходники, то есть сварочная проволока, диски для болгарки, свёрла, углекислота;
• Защитное снаряжение, очки, перчатки, маски для лица, костюм сварщика, обувь, исключающая попадание капель металла и искр на ноги работающего.

Для тех, кто никогда не варил металл, придётся потренироваться, хотя полуавтомат с углекислотой максимально лоялен к начинающим.

Материалы

Конкретный набор зависит от выбранного способа изготовления, но есть и общие ингредиенты.

• труба большого диаметра для наружного корпуса, можно использовать пустой газовый баллон подходящего размера;
• внутренняя труба диаметром 50-60 мм с толщиной стенок порядка 2 мм;
• подводящий и выхлопной патрубки;
• листовой металл 1,5-2 мм для фланцев корпуса;
• наполнитель, можно использовать металлическую губку, минеральную вату с обёрткой из стеклоткани;

Использовать можно конструкционную сталь, а для создания декоративного наружного патрубка насадку из нержавейки.

Инструкция + видео

Внутренняя труба должна иметь перфорацию стенки на расположенном внутри корпуса участке. Выполняется она сверлением множества отверстий диаметром 5-8 мм.

Затем к трубе привариваются фланцы, и она обматывается минеральной ватой со стеклотканью или металлической губкой, смотря какой вариант выбран.

Вся конструкция с фланцами и набивкой помещается в наружный корпус и фланцы обвариваются по диаметру, глушитель должен быть герметичен.

К полученному изделию приваривается подводящий фитинг и выходной патрубок.

Снаружи глушитель лучше покрасить специальной термостойкой краской для тормозных суппортов или выпускных систем. Обычные покрытия не подойдут, при такой температуре обгорит любая краска, кроме специализированных.

ПГ из сподручных материалов своими руками

Если нет возможности покупать готовые тюнинг комплекты из магазина, то ничего страшного. Сделать самодельный глушитель удастся из сподручных материалов. Однако не рекомендуется использовать для этого старые, бывшие в употреблении глушители, так как в результате многократных циклов нагрева металл их теряет свои первоначальные свойства.

Из нержавейки

ПГ из нержавейки — это наиболее дорогой способ модернизации выхлопа, но и более эффективный. Но если ещё учесть высокие показатели защиты от агрессивных сред, то такой вариант способен прослужить долгие годы, и тем самым, сэкономить финансовые средства.

Чтобы изготовить самодельный ПГ из нержавейки, надо сделать следующее:

Металлические ёршики предназначены в прямоточном глушителе для снижения шума

Металлическая сетка нужна для обертывания прямоточного глушителя и устранения шумности

Оборачивание глушителя металлической сеткой должно проводиться очень плотно

Урса минвата забивается внутрь глушителя

Замазка отверстия огнеупорной смесью обязательный этап в операции по изготовлению самодельного глушителя

Остаётся только установить крепёжные элементы и фиксаторы, поставить новую систему на машину.

Из огнетушителя

ПГ удаётся сделать и из других материалов. Например, из огнетушителя (его каркаса). Способ неплохой, хотя и бюджетный.

Вот ещё материалы, которые понадобятся:

Алгоритм выполнения операции:

Труба к корпусу огнетушителя приваривается

Из термоса

В качестве материала для глушителя может быть использован и вот такой металлический термос.

Металлический термос может быть использован в качестве материала для ПГ

Подойдёт он и как насадка на ПГ и как собственно, сам глушитель. Как известно, термос состоит из внутренней камеры и наружной оболочки. Такая конструкция и позволяет легко изготовить глушитель — камера играет роль закрытого с одной стороны резонатора.

Алгоритм проведения операции будет выглядеть так:

Задняя часть термоса вырезается

Отверстие в задней части термоса используется для выхлопа, отверстие в передней — для соединения с системой ДВС

На бортике в передней части термоса следует пробить отверстия

Отверстия для выхода газов делаются на бортике стамеской

Расширенные отверстия делаются наподобие жабр

Глушитель или резонатор готов. Его можно будет поставить либо на старую систему выхлопа, обеспечив тем самым прямоток, либо собрать на новые трубы и составляющие.

Так что дает прямоточная система выхлопа

Постараюсь объяснить простыми словами. Давайте вспомним работу двигателя. Одним из важных циклов является отвод отработанных газов. Происходит это через специальное устройство которое называется глушитель, там они проходят через пламегаситель, затем катализатор, через несколько резонаторов (части глушителя) и после все этого выход через выхлопную трубу. Уже чистые и без лишнего шума, иногда практически не слышно, особенно на дорогих иномарках, где элементов глушения стоит больше, чем на бюджетных авто. Это и есть классическая система «глушения» и переработки газов от двигателя. Практически все современные машины ей оборудованы, наверное слышали про стандарты ЕВРО 4, ЕВРО 5, а скоро будет и шестое поколение – повторюсь все в угоду ЭКОЛОГИИ.

Однако вы не задумывались — сколько сил нужно двигателю, чтобы протолкнуть выхлоп по этой системе? Тут и увеличенный расход и потеря мощности, потому как нужно потратить силы на вывод отработанных газов! Это обратная сторона медали. Попробуйте надуть шарик через обычную трубочку – легко, конечно ДА! А затем попробуйте запихать туда бинт, и также надуть шарик – потратите куда больше сил!

Прямоточная система выхлопа — выкидывает из своего строения всевозможные катализаторы и глушащие элементы. НО НЕ ВСЕ! КАК ДУМАЮТ МНОГИЕ! Выхлоп после двигателя встречается с пламегасителем, который не допускает лишних раскаленных газов в систему, также могут быть и «резонаторы» однако с пониженным сопротивлением. Опять же тюнинговые ателье стараются сделать этот глушитель прямой, без загибов и отводов, чтобы поток отработанных газов шел прямо, с минимальными сопротивлениями (то есть это своего рода «пустая трубочка» и шарик).

Пламегаситель и резонаторы — в этой системе примитивные, без сложных перегородок и разделов, главная задача погасить избыток горячего газа и понизить звуки от выхлопа, но не в коем случае, не задержать поток. Таким образом, достигается улучшенный отвод газов, а соответственно двигатель не тратит силы на их отвод, если сравнить с обычным двигателем то мощности у него реально больше. Этим то и пользуются тюнеры и всевозможные гонщики.

https://youtube.com/watch?v=osu_5loYA0w

Какой прирост мощности даст прямоточный глушитель на ВАЗ или иномарку

Полезная мощность бензинового двигателя зависит от большого количества факторов. Не стоит рассчитывать на значительный результат, устанавливая спортивный глушитель на стандартную выхлопную систему без необходимых усовершенствований. Максимум мощность вырастет на 2%, и только на конкретных оборотах мотора. А если ставить прямоточный глушитель при штатном катализаторе, то прироста не будет вообще.

Что нужно сделать, чтобы достичь существенного эффекта:

• установить прямоточный резонатор;
• приварить прямоточный глушитель (его можно купить в магазине или сделать своими руками);
• убедиться, что все имеющиеся в системе трубопроводы не формируют турбулентных завихрений и не мешают передвижению отработанных газов;
• заменить обычный катализатор на спортивный либо вообще его убрать;
• выбрать коллектор, который позволит эффективно использовать резонансные зоны разряжения в области клапана выпуска;
• обеспечить равную длину трубок в коллекторе для всех цилиндров двигателя и отсутствие препятствий для газов внутри них;
• усовершенствовать некоторые компоненты топливной системы, мотора и других функциональных частей автомобиля.

Подобный комплексный подход увеличивает возможный прирост мощности до 20-25%

Вот почему предельно важно правильно подходить к тюнингу и изучать все его аспекты перед тем, как модернизировать свою машину. Помимо установки надлежащих элементов, нужна их правильная настройка для эффективного взаимодействия друг с другом

Для чего нужен прямоточный глушитель?

При проектировании любого автомобиля, конструкторами учитывается количество вырабатываемых двигателем выхлопных газов, и на базе этого создают под мотор совокупность отвода выхлопных газов с требуемой пропускной свойством.

Внося же трансформации в конструкцию силового агрегата – тюнингуя его, изменяются многие параметры, в том числе

и увеличивается количество газов. Штатная же совокупность отвода их будет не справляться с поставленной задачей, вследствие этого большее количество отработанных газов «душить» двигатель, по сути, все переделки будут напрасными.

Исходя из этого тюнингуя силовую установку, переделывается и совокупность отвода выхлопных газов, дабы прежде всего повысить пропускную свойство. Для этого

изменяются фактически все составные части данной совокупности – ставиться второй коллектор, трубы увеличенного диаметра и прямоточный глушитель. В следствии газы отводятся существенно стремительнее, и осуществляется более лучшая продувка цилиндров от них, что и содействует увеличению мощностных показателей, но отражается на шумовом сопровождении.

Мощность силовой установки от применения переработанной совокупности отвода увеличивается на 10-15%.

Сейчас о звуке, правильнее о том, откуда он берется. По большому счету обстоятельством сильного шумового результата в двигателях внутреннего сгорания есть высокая скорость перемещения выхлопных газов. И дабы его понизить, в конструкции совокупности отвода выхлопных газов употребляется глушитель. Его главная задача – по максимуму снизить скорость перемещения этих газов, тем самым и уменьшить звуковое сопровождение.

По сути, данный элемент в конструкции является лабиринтом

для газа, по окончании прохождения которого, скорость его перемещения существенно понижается, соответственно, значительно уменьшается и шум.

Применение в совокупности отвода выхлопных газов труб увеличенного глушителя и диаметра, у которого данный самый лабиринт отсутствует (прямоточный), ведет к тому, что скорость перемещения газов не понижается (именно это и необходимо, дабы цилиндры прекрасно продувались), соответственно, понижение шума совокупностью не осуществляется. Из этого и насыщенный низкочастотный звук.

Что потребуется для самостоятельного изготовления самоделки

Существует большое количество схем и вариантов производства глушителей. Но независимо от конструктивного исполнения, прибор должен качественно и быстро разбивать и рассеивать звуковую волну, которая возникает во время сгорания топлива в резервуарах.

Чтобы изготовить качественный механизм, лучше использовать схему штатной детали, т.к. это самый эффективный и проверенный способ. Но можно реализовать и собственную разработку при условии, что вы не боитесь нанести ущерб машине.

Классический способ предусматривает использование следующих подручных средств:

• лист металла со стенками на 1,5-2 мм – из него делается банка устройства;
• трубы с подходящим сечением (он определяется свойствами двигателя);
• 2 торцевые заглушки (изготовляются самостоятельно или заказываются у специалиста, который сделает их на токарном станке);
• перегородки (заказываются у специалиста).

Порядок изготовления

Чтобы узнать, как сделать свисток на глушитель своими руками, требуется составить список требуемых инструментов и материалов. Вам пригодятся:

• угловая шлифмашинка или электрический лобзик с полотнищем для резки металла;
• автомобильные инструменты;
• наждачная бумага;
• электродрель;
• картон;
• нержавеющая сталь толщиной в 1 мм.

Зная, как устроен глушитель автомобиля, изготавливается турбосвисток следующим образом:

• делается шаблон детали из картона;
• шаблон разворачивается и расчерчивается;
• по примеру картона при помощи электролобзика по стали вырезается фрагмент нужной формы;
• заготовка сгибается, стык крепится заклепками или сварочным аппаратом;
• деталь чистится и полируется до блеска, а затем ставится на глушитель своими руками.

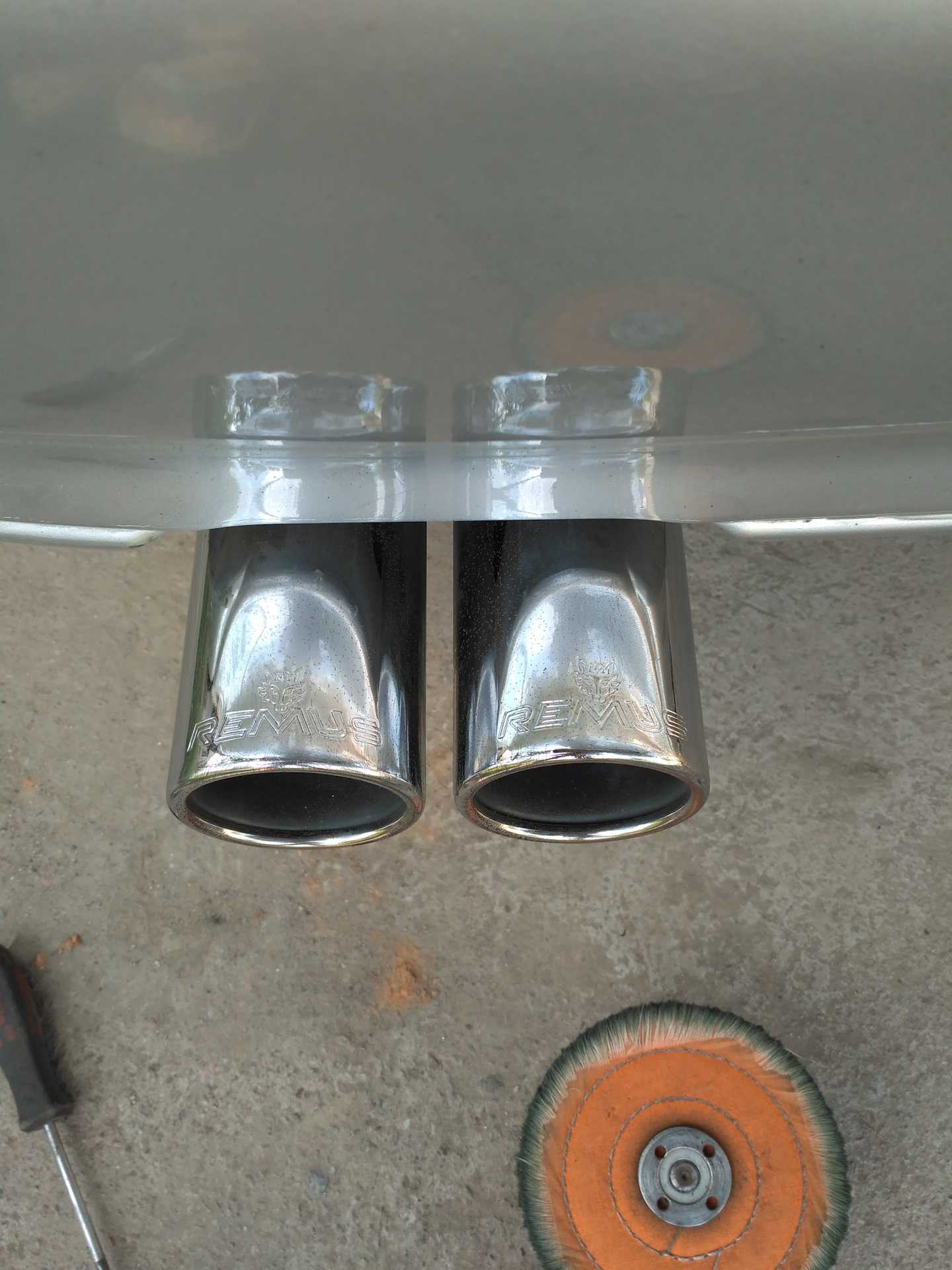

Как сделать насадку на глушитель своими руками? А почему бы и нет?

Как сделать насадку на глушитель своими руками мы расскажем, но прежде чем покупать или начать заниматься её изготовлением, следует поинтересоваться о том, что это даст после установки на машину. В некоторых случаях подобные новшества никаких положительных результатов не приносят. Поэтому прежде чем заняться изобретением чего-то нового, вначале стоит подумать о целесообразности нововведения.

Выхлопная система любого автомобиля больше любой другой подвержена агрессивному воздействию внешних условий эксплуатации машины. Выхлопные газы имеют высокую температуру на выходе из двигателя, тем самым нагревают элементы вывода их из мотора. Попадание влаги или грязи приводит к ускорению износа из-за появления очагов коррозии. Одним из первых кто страдает от этой проблемы, является выходная труба глушителей. Установка насадки скрашивает печальный вид проржавевшей трубы.

Эстетическую часть нельзя назвать основной целью такой модернизации, так как существует и «другая» сторона медали. При увеличении диаметра выхлопной трубы, можно, получить улучшение отвода выхлопных газов, а это позволит повысить наполнение цилиндров топливной смесью, а вместе с ней мощностные и динамические показатели автомобиля. Исследования показывают, что можно снизить концентрацию выхлопных газов за счёт лучшего сгорания горючей смеси в цилиндрах.

Некоторая часть водителей, больше внимания уделяет декоративным функциям таких изделий. Встречаются автомобили, у которых в насадках вмонтирована подсветка из светодиодов. В ночное время виден цветной выхлоп отработанных газов. Такие изделия можно приобрести в торговых сетях, а кто «дружен» со слесарным инструментом, кроме желания имеет и материал для изделия, может попытаться изготовить её самостоятельно.

Взвесив все за и против, принято решение о самостоятельном изготовлении такого изделия. В первую очередь нужно приготовить нужный инструмент и расходные материалы. В качестве последнего, лучше всего использовать лист из нержавеющей стали. Он имеет несколько выше стоимость, однако у него выше стойкость к воздействию агрессивной среды. Кроме этого вам также понадобиться:

Для изготовления модели насадки кусок картона;

«Болгарка» или электрический лобзик, к ним нужно также иметь отрезные диски или полотна для резки металла;

Ручная или электрическая дрель;

Наждачная бумага различной зернистости и материалы для полировки металлических изделий.

С удлинением заднего бампера, выхлопа совсем не было видно. Давно хотел себе насадку, но из — за кривой трубы и низкого бампера было трудно что то подобрать. И тут ещё не давно по Риге наваливал 200км.ч и расплавил заднюю юбку так как каталика нет, выхлоп ооооочень горячий)))

Сидя в выходной день дома решил чем нибудь заняться, а именно попробовать соорудить насадку.

Думал сделать двойную «шотган»

Но подумав что плохо её там размещать решил отказаться в пользу орденарной и по больше))))

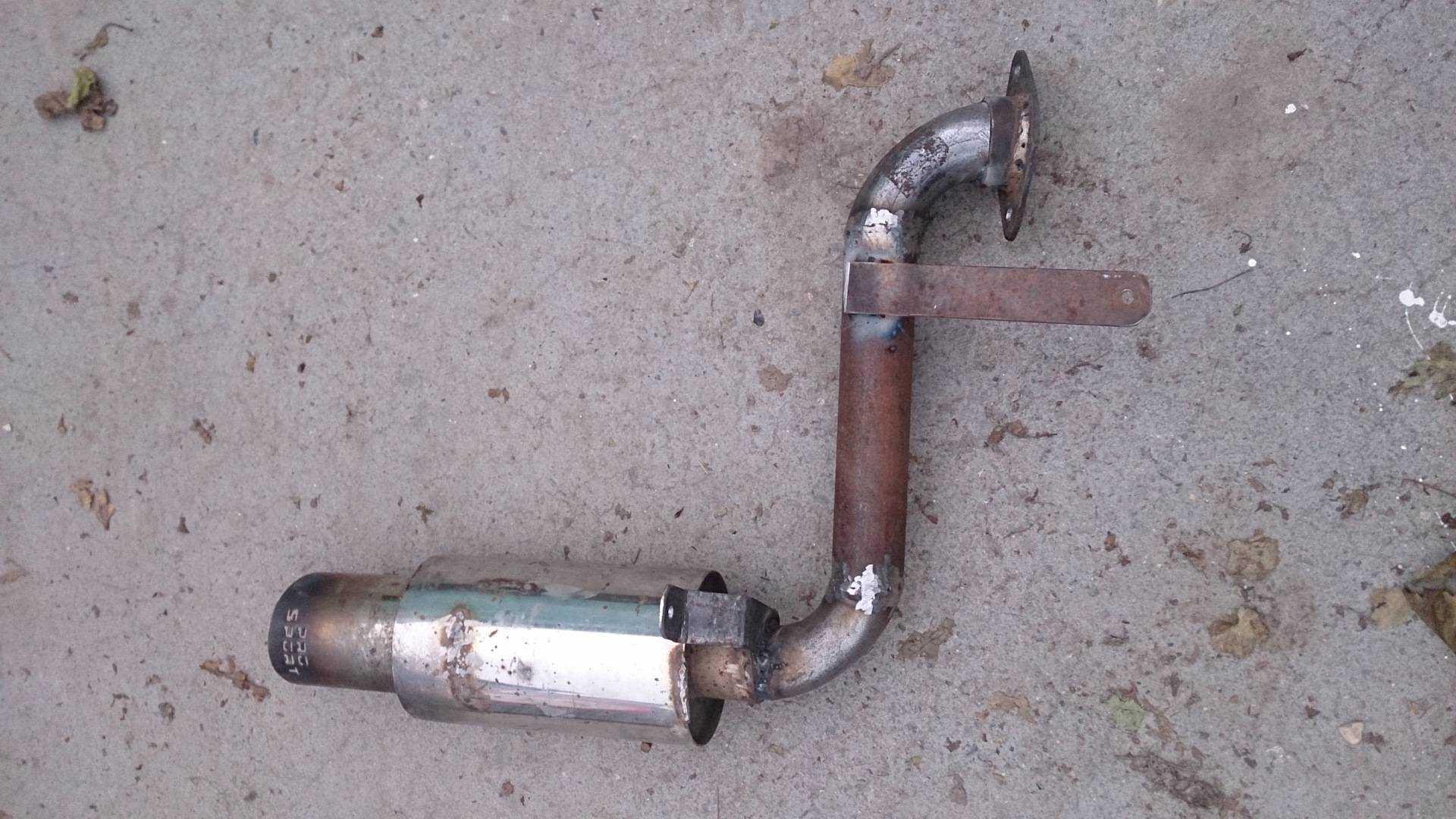

Полазив в сарае нашёл кусок трубы обычной чернухи на 70 и отвод на 40.

Фото процесса я не делал, так как не думал что, что то получится. На трубе делал надрезы

Виды глушителей

Рев спортивных мотоциклов многие связывают с глушителем. И считают, что начинка глушителя может понизить мощность машины. Но это не так. При замене или переделывании глушителя теряется лишь незначительное количество лошадиных сил.

Существует глушитель впуска и выпуска шума. И научные исследования доказали, что если правильно подобрать основные элементы, можно улучшить наполнение цилиндра. Подобные глушители называют резонансными.

Подавлением шума занимается часть глушителя, находящаяся за первой перегородкой, и состоит она из акустического фильтра. Эти фильтры на спортивных мотоциклах выполнены проще, так как в спортивной мототехнике допускается уровень шума более высокий.

Решая переделать глушитель, нужно помнить следующее. Иногда при улучшении одной детали приходится жертвовать качеством другой. Ни у кого еще не получалось создать универсальный мотоцикл.

Производители рекомендуют использовать заводские глушители для мотоцикла. Полость глушителя покрывается нагаром, который может закрыть каналы акустического фильтра. Поэтому полость устройства нужно регулярно очищать. Образовавшийся нагар препятствует выходу отработавших газов, и снижается мощность двигателя. После каждых пяти-десяти тысяч километров глушители нужно очищать.

Оригинальные глушители достаточно тихие и хорошие. Недостатком их можно считать их тяжелый вес и размеры. Недостатком многие считают и их высокую цену. Глушители производятся многими фирмами, и можно при желании воспользоваться неродным глушителем. Чаще всего это открытые глушители. В них выхлопные газы выходят из двигателя без каких-либо препятствий. Но они создают много шума.

Любителям громкого рева мотоциклов можно приобрести самый дешевый глушитель, который и не глушит ничего. Но если рев мотоцикла вас не устраивает, тогда покупать придется дорогой вариант.

Такие глушители отличаются дизайном и материалом изготовления. Их четыре вида:

• Титановый. Он считается самым лучшим. Он легкий, красиво выглядит, и не очень горячий.
• Алюминиевый. Достаточно легкий. Выглядит похуже титанового, но есть недостаток. Можно сильно обжечься.
• Карбоновый. Красиво выглядит, легкий и холодный. Но существенный недостаток его в том, что даже при вибрациях он может рассыпаться.
• Нержавейка. Крепкий и тяжелый, но очень горячий.

Каждый вид глушителя имеет свои преимущества и недостатки. Поэтому выбирать нужно самим.

«Паук 4-2-1»

Очень часто тюнинг выхлопной системы начинается с выпускного коллектора. Так, на четырехцилиндровые автомобили устанавливают «Паук 4-2-1». Это делается с целью увеличения мощности. Но как говорят специалисты, получить прибавку можно только незначительную, да и то только на «верхах».

Среди наиболее популярных производителей стоит отметить:

• MG-RACE.
• «Стингер».

Самостоятельно сделать «паука» очень сложно, в отличие от глушителя (о его изготовлении мы расскажем немного позже)

При выборе «паука» важно обратить внимание на наличие кислородного датчика в штатной системе. Если он имеется, его нужно переносить на новый выпускной коллектор. Для этого некоторые модели уже имеют штатные вырезы под эти датчики

Для этого некоторые модели уже имеют штатные вырезы под эти датчики

Для этого некоторые модели уже имеют штатные вырезы под эти датчики.

Как происходит установка? Для этого нам понадобится стандартный набор инструментов:

• Рожковые ключи и головки.
• Смазка ВД-40.
• Новая прокладка на коллектор и новые болты.

Работы следует производить на смотровой яме. При помощи домкрата очень сложно добраться до выхлопной системы, поэтому данный вариант мы исключаем. Итак, в первую очередь нам нужно снять старый выпускной коллектор. Часто старые болты прикипают и ржавеют, поскольку нагреваются и находятся в нижней части кузова. Предварительно их нужно замочить в ВД-40 и уже после откручивать. Иногда случается, что срывается резьба вместе с болтами. Поэтому всегда нужно держать под рукой комплект новых. Их желательно и установить затем. Также следует открутить болты крепления с приемной трубой. Далее можно вынимать коллектор.

Наш спортивный «паук» должен сесть на штатные шпильки, без доработок. Установка его выполняется в обратном порядке. Сначала крепится верхняя часть, затем подключается остальная выхлопная система. Тюнинг на этом этапе можно считать законченным. Не забудьте установить новую прокладку, так как старая не обеспечит былого уплотнения.

Вариант 1. Переделка прямотока из старого глушителя

Процесс монтажа прямотока своими руками проходит в такой последовательности:

• Демонтируем бу глушитель автомобиля и «болгаркой» делаем пропил в промежуточном «глушаке» (резонаторе) по всей длине изделия, при этом получается «крышка», прикрывающая внутреннее устройство резонатора. К элементам устройства относятся 3-4 перпендикулярно расположенных ребра жесткости и 2 отрезка трубы по направлению друг к другу;
• Производим выпиливание всех составных частей в резонаторной трубе, оставив некоторые поверхности для прихватывания нового сварочного шва. Далее обрезаем трубу радиусом 26 мм, обрезаем до расстояния, приравненному к длине между концами спиленных труб в резонаторном устройстве;
• Затем производим продольные пропилы под углом в этом отрезке трубы с шагом 1.5-2 см (можно просверлить большое количество отверстий с помощью электродрели) так, чтобы получился узор типа «елочка». С помощью сварки присоединяем этот элемент к обрезным частям труб в резонаторе и заполняем внутреннюю полость губками из металла;
• После проведенных операций вырезанную крышку с помощью сварки устанавливаем назад. При окончании работ хвостовую часть «глушака» обрезаем (от среза резонатора до места наружного выхода отработанных газов). Сюда с помощью сварки прикрепляем отрезок той же трубы длиной около полуметра, после чего проводим его обработку, нанося лако — красочное покрытия для противодействия коррозии.

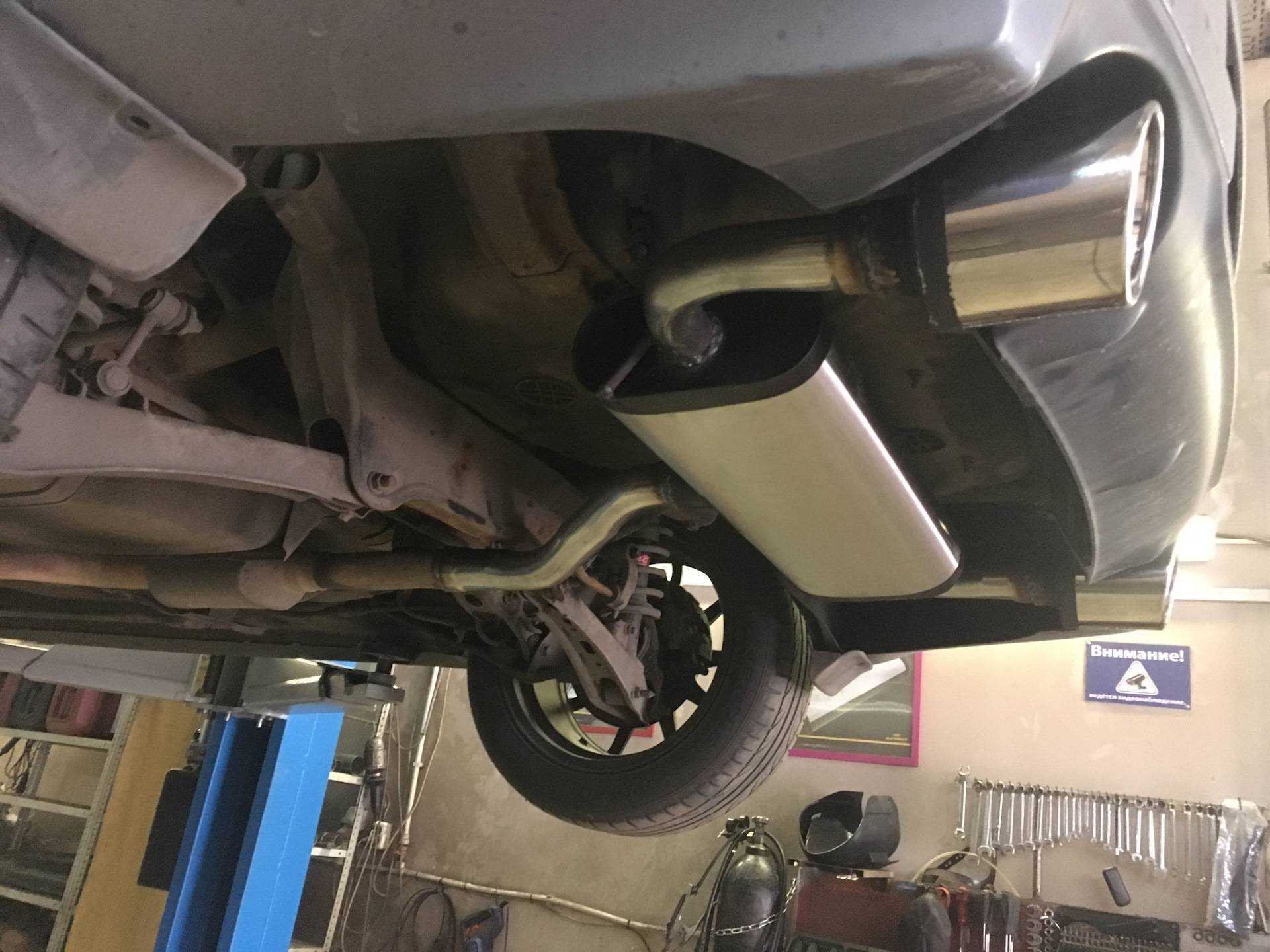

Процесс установки прямоточного глушителя

Существует несколько способов установки прямотока своими руками. Об особенностях каждого из них мы прямо сейчас сообщим.

«Перекраиваем» штатный глушитель

Вам потребуются:

• глушитель, снятый с вашего автомобиля;

• металлическая труба диаметром 52 мм;

• сварочный аппарат;

• болгарка и 2-3 запасных диска к ней;

• железные щетки (те самые которыми чистят сковороды от нагара) – штук 50.

Приступим…

1. Болгаркой выпиливаем в резонаторе отверстие на всю длину;

2. Обнажившиеся внутренности глушителя нужно также спилить болгаркой, оставив на каждой стороне трубы 3-4 см, к которым в будущем приварим новую трубу;

3. Отрезаем от подготовленной трубы кусок такой же длины, как и расстояние длине между концами спиленных труб в резонаторе;

4. Сверху на трубе при помощи все той же болгарки делаем надрезы через каждые пару сантиметров, таким образом, чтобы в итоге появился узор, напоминающий елочку. При желании можно наделать в трубе множество дырок, но для этого потребуются дрель и достаточно много времени;

5. Привариваем трубу к обрезкам труб в резонаторе, а все свободное место заполняем металлическими щетками. Привариваем «крышку», т. е. тот кусок, который был спилен в самом начале работы;

6. Отрезаем трубу, идущую от резонатора до места вылета выхлопных газов. На ее место привариваем кусок трубы длиной около полуметра;

7. Прямоток готов. Теперь, чтобы он прослужил вам как можно дольше, советуем, покрыть его грунтовкой и покрасить;

8. Устанавливаем прямоточный глушитель на его законное место. Запускаем двигатель и наслаждаемся его ревом.

Собираем прямоток своими руками с нуля

Купите:

• фланцы – 2 штуки с наружным диаметром 130 мл и внутренним – 42 мм;

• металлические трубы – 2 штуки указанного выше диаметра;

• асбестовую ткань;

• стекловату.

Также вам потребуются:

• дрель;

• сварка.

К делу…

1. Берем трубу меньшего диаметра и, заручившись помощью дрели, делаем в ней множество дырок, отступая от краев примерно 6 см;

2. Привариваем фланцы, оставив по 5 см с каждой стороны;

3. Обматываем всю поверхность продырявленной трубы асбестовой тканью. А следом и стекловатой. Чем плотнее вы обмотаете трубу, тем лучше;

4. Вставляем конструкцию в трубу большего диаметра. Завариваем. Старайтесь все этапы выполнять как можно тщательнее, особенно сварочные работы, поскольку попадание воды в систему грозит неприятными последствиями;

5. Прямоток, сделанный своими руками, готов. Теперь нужно установить его вместо штатного глушителя, а на свободный конец одеваем насадку.

Ну что же, как вы сами убедились, сделать прямоток своими руками сможет практически каждый, даже хрупкая автоледи, главное – желание, немного сноровки и наличие всего необходимого для выполнения процесса. Напоследок, мы бы хотели все-таки сказать, что если прямоточный глушитель вы желаете установить только для изменения звучания автомобиля, то не обязательно прибегать к столь кардинальным мерам. В автомагазинах сегодня продаются насадки на глушители, так называемые банки. С их помощью можно добиться того самого рычания, но менять конструкцию выхлопной системы не придется. И даже если со временем вам надоедят басы вашего авто, вы всегда сможете быстро и легко демонтировать банку и вернуть машине тембр, предусмотренный производителем.

Удачи на дорогах!

Виды устройств

В стандартную схему выхлопной системы современного автомобиля входят резонатор (идет первый от двигателя) и сам глушитель.

Резонатор обрезает низкочастотные колебания, а глушитель как низкочастотные, так и высокочастотные, что в комплексе приводит к хорошему результату.

Но в указанную выше схему как совместно, так и по отдельности могут входить следующие типы глушителей:

1. Из алюминированной стали;
2. Из нержавеющей стали;
3. Глушители ограничители, поглотители и отражатели;
4. Резонаторного типа;
5. Прямоточные (спортивные) аналоги.

Из алюминированной стали

Устройства из аллюминированной стали характеризуются не только большим сроком службы, от 5 до 10 лет, но и высокой ценой.

Подобрать такой глушитель для своего авто будет затруднительно, так как выпуском таких устройств занимаются только несколько компаний, а самому сделать будет проблематично.

Из нержавеющей стали

Устройства недорогого сегмента, но и срок службы у них всего от 2 до 5 лет. Большой плюс – можно подобрать элемент практически к любому автомобилю.

Ограничители

Используются, как правило, в виде дополнительного устройства, устанавливаемого перед основным.

Принцип работы основан на создании низкого акустического сопротивления.

Конструктивно это выполнено так – в трубе большой диаметр переходит в маленький, затем идет резкое увеличение объема по принципу большой бутылки с узким горлышком. Звук, заходя в большое пространство, уменьшается.

Отражатели

Используются в качестве вторичного глушителя, установленного после основного.

Выхлопные газы попадая в устройство, встречают на своем пути группу акустических зеркал. Отражаясь, от них поочередно газы рассеивают свою энергию, а на выходе получается слабый звук.

Поглотители

Могут использоваться в качестве основного глушителя. Принцип работы основан на поглощении колебаний пористым материалом, как правило, стекловатой, волокна которой колеблясь нагреваются, тем самым преобразуя звук в тепловую энергию. Конструктивно близки к прямоточным аналогам.

Считаются малоэффективными, так как поглощают только высокочастотные колебания, низкочастотные же пропускает.

Резонаторного типа

Как правило, используются первыми в выхлопных системах в качестве дополнительных.

Принцип шумопоглощения основан на наличии камер разного размера, проходя которые звук эффективно приглушается.

Устроено все так: по центру резонатора проходит труба с прорезями, которую вокруг окружают камеры разного объема. Через прорези выхлопные газы проникают в камеры, где теряется их энергия.

После этого звуки попадают в основное устройство, где еще больше уменьшаются.

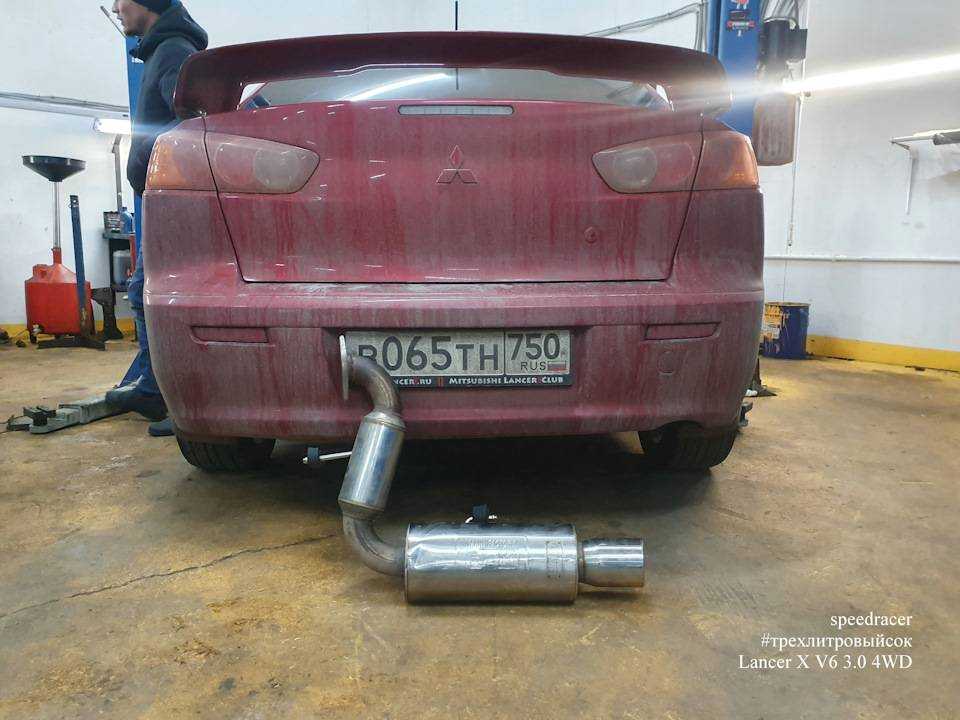

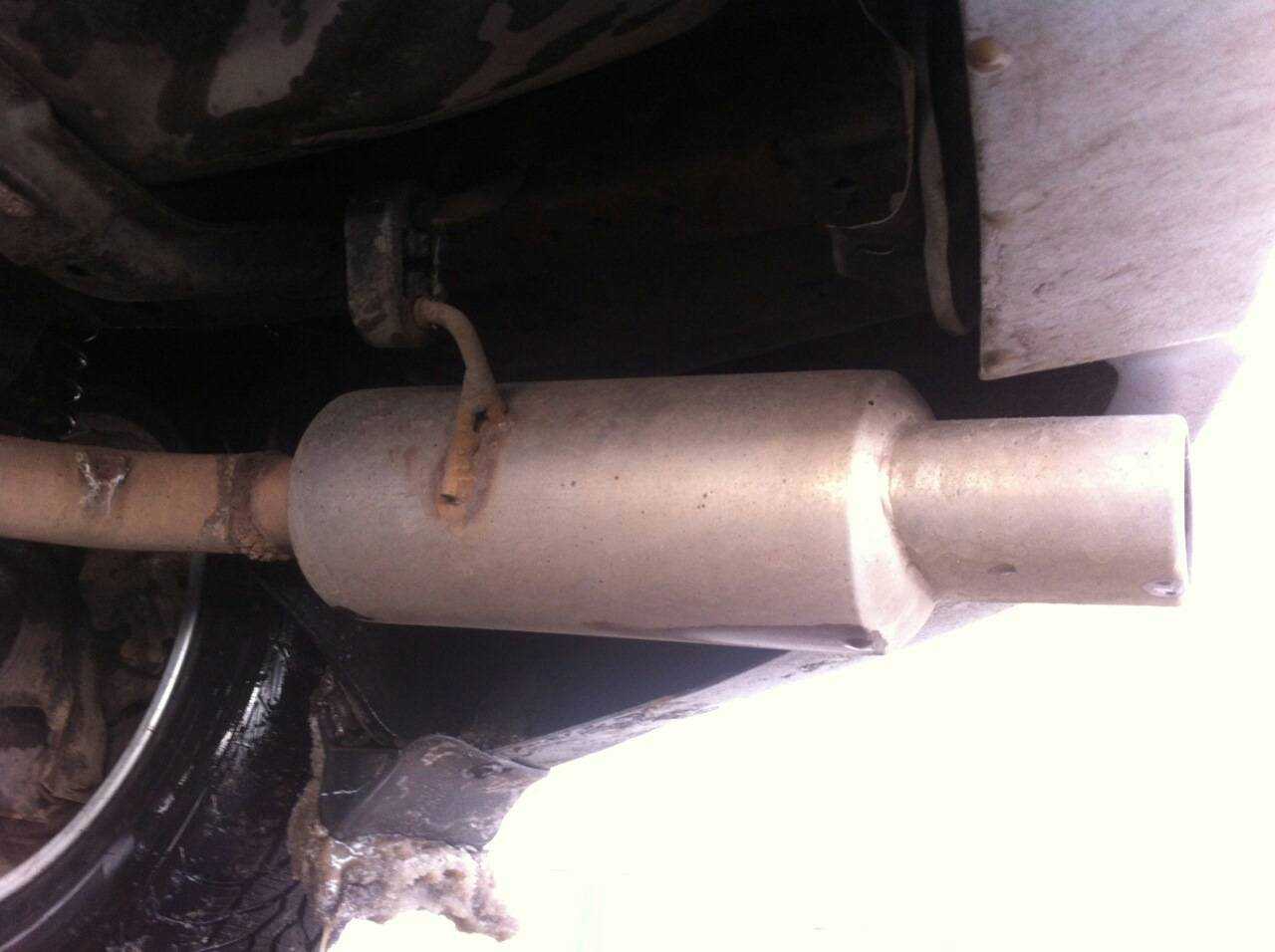

Прямоточные

Еще их называют спортивными глушителями. Как правило, изготавливаются из нержавеющей стали. Устанавливаются на спортивные и тюнингованные автомобили.

После установки прямоточного глушителя улучшается всасывание в цилиндры топливовоздушной смеси, понижается сопротивление в выхлопной системе создаваемое обычными аналогами.

Прямоточный глушитель конструктивно чем-то похож на резонатор, имеется такая я же труба с отверстиями и пустые полости, отгороженные перегородками. Только вот сами полости заполняются базальтовой ватой (или другим материалом), которая выдерживает большие температуры.

Состоящая из длинных минеральных волокон базальтовая вата хорошо поглощает звуки, но только до того времени, пока ее не выдует из прямоточника и даже специальные заградительные металлические сетки не спасают ситуацию.

Если прямоточный глушитель, при постукивании по нему, начал звучать как пустая металлическая емкость, то его нужно снова заполнять ватой или менять. Да и звук, издаваемый выхлопной системой, будет другим.

Как сделать прямоток тише

Для снижения громкости выхлопа используют устройства, которые уменьшают проходное сечение выхлопного патрубка глушителя. Рассмотрим часто используемые на автомобилях заслонку и флейту.

Установка заслонки

Заслонку устанавливают либо до, либо после глушителя. Громкость выхлопа прямотока будет явно снижена только при полностью закрытой заслонке. Остаются технологические просветы 3–5% для прохода отработавших газов — поэтому мотор не глохнет. В связи с этим мощность двигателя значимо уменьшается из-за перекрытия системы выхлопа.

заслонка изготовлена своими руками

Также применяют заслонку для переключения с прямоточного на обратноточный глушитель и наоборот при необходимости. В этом случае устанавливают новый глушитель параллельно старому, а заслонку монтируют перед ними. Эту схему уже используют на некоторых марках автомобилей с завода.

механическая регулировка заслонки осуществляется на ходу водителем из кабины

Проехать с закрытой заслонкой небольшое расстояние можно, а ездить постоянно — неприемлемо для двигателя.

заслонка установлена перед глушителем

Изготовление и установка флейты

Флейта (сайленсер) обладает более предпочтительными характеристиками. Она заглушает просвет выхлопной трубы гораздо меньше, чем заслонка. Флейту можно купить, зная внутренний диаметр выпускного патрубка, или изготовить своими руками. Различные конструкции сайленсера показаны на фото.

заводские модели

Варианты монтажа флейты

Возможные варианты исполнения флейты.

1. Внешнее — для диаметров выпускного патрубка до 50–60 мм.
2. Внутреннее — для больших диаметров. Диаметр меньшей трубы должен быть на 15–40% меньше диаметра выходного патрубка, длина — от 0,25–0,35 м до 0,50–0,75 м. В ней, как правило, выполняются разгрузочные отверстия.
3. Для улучшения звукоизоляции выхлопа возможен вариант обмотки флейты минеральной ватой. Защищаем её от выдувания по периметру мелкой металлической сеткой, как делали на прямоточном глушителе. Потеря мощности двигателя в этом случае будет более ощутимой, но двигатель будет работать стабильней, чем с закрытой заслонкой.

звук становится «приятней» для ушей автоинспектора

Инструменты и материалы для изготовления флейты

Необходимые инструменты:

• болгарка;
• электродрель;
• аппарат для сварки;
• гаечные ключи.

Заготовки правильнее выбрать из нержавеющей стали толщиной 0,8–1,2 мм, что гарантирует длительность эксплуатации. Заготовки из «чёрных» металлов допустимы толщиной 2,0–2,5 мм или меньше, если планируем кратковременные периоды эксплуатации флейты. В качестве заготовок используем два обрезка трубы и листовой металл для фланца.

Изготовление флейты своими руками

Порядок выполняемых работ:

1. Подгоняем все детали в требуемые размеры. Размеры фланца и большей трубы вымеряем «по месту».

2. Сверлим отверстия.

   Для дополнительной разгрузки системы выпуска от избыточного давления отработавших газов сверлят отверстия во фланце.

3. Зачищаем, готовим к сварке.
4. Самостоятельно или с помощью сварщика свариваем детали, проводим зачистку швов.
5. Для защиты от коррозии красим флейту термостойкой краской.
6. Монтируем флейту на выхлопной патрубок и наслаждаемся звуком.

Видеоматериалы про флейту

Видео: звук выхлопа через прямоток без флейты

Видео: звучание флейты на том же автомобиле

Восстановительные работы.

Для начала, рассмотрим восстановление с помощью холодной сварки. В наше время, практически каждый автомобилист освоил эту технику. Состав данной консистенции, быстро принимает необходимую форму и застывает в ней. При этом, он достаточно устойчив к различным факторам воздействия. На сегодняшний день, существует два основных вида герметиков — это жидкие и гибкие. Жидкие герметики, так же помогут сделать повязки на глушитель. Сочетание двух материалов, даст улучшенный результат и вернет вам тихий глушитель. Гибкие полимеры, внешне представляют собой структура напоминающую пластилин. Они хорошо крепятся на металл, даже при его сильных поражениях. Инструкция по использованию герметика. Первым делом, необходимо полностью очистить и обезжирить (можно использовать подручное средство — бензин) поверхность. Затем, устраняем неровности с помощью шкурки.

Теперь, необходимо подготовить состав для восстановления. Гибкий — предварительно размять руками и вывить его необходимое количество. Жидкий — размешивать, до принятия однородной консистенции. Наносим состав равномерно на поврежденный участок. При использовании, уже подготовленного состава, необходимо оперативно нанести его на поверхность. Данные герметики, достаточно быстро принимают твердое состояние. После восстановления, необходимо дождаться полного застывания состава. При преждевременном использовании авто, структура будет нарушена. В зависимости от материала, время высыхания бывает различным. Перед тем, как проводить работы, внимательно прочитайте инструкцию к составу.
