4zz-fe

Технические особенности

Двигатель 4ZZ-FE (продольный разрез): 1 — гидравлический клапан изменения фаз газораспределения; 2 — контроллер системы WT-i; 3 — распределительный вал; 4 — клапан; 5 — поршень; 6 — шкив привода вспомогательных агрегатов; 7 — крышка коренного подшипника; 8 — масляный насос; 9 — катушка зажигания; 10 — постель распределительного вала; 11 — свеча зажигания; 12 — шатун; 13 — задний сальник коленчатого вала; 14 — коленчатый вал Блок цилиндров отлит из алюминия. В качестве гильз используются тонкостенные чугунные втулки, вплавленные в корпус блока. Внешняя часть гильз намеренно сделана неровной. Это увеличивает площадь поверхности, соединение получается максимально прочным и улучшается теплоотвод. Естественным преимуществом алюминиевого корпуса стал его вес. По сравнению с предыдущей серией двигателей такого же объёма масса снизилась на 30 килограмм.

Двигатель Тойота 4ZZ-FE имеет «длинноходную» конструкцию. Благодаря этому тяга на низах стала выше, а за счёт уменьшенной камеры сгорания снизилась тепловая нагрузка. Но не обошлось и без минуса.

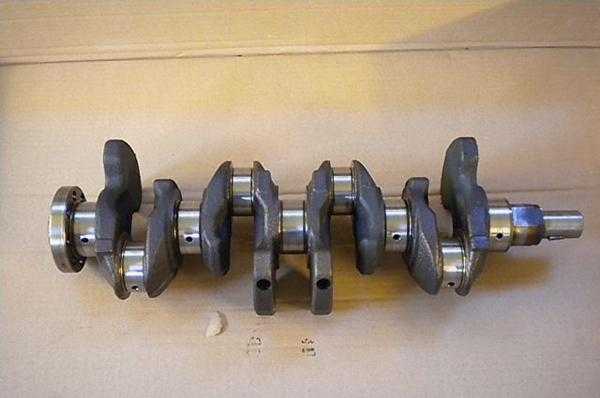

Коленвал двигателя 4ZZ-FE Вообще проектируя двигатель, инженеры стремились сделать его как можно более компактным и снизить трение, повысив эффективность. И это у них получилось. Но одним из средств достижения цели стал уменьшенный диаметр и укороченные шейки коленчатого вала 4ZZ-FE. В результате вал стал более нагружен и изнашивается быстрее.

При увеличенной скорости и длине рабочего хода возрастает инерция. Для устранения явления укоротили юбку поршня, что негативно сказалось на температурном режиме.

Поршень мотора 4ZZ-FE

Большой минус многих современных силовых установок в их «одноразовости». И Тойота не исключение. Капитальный ремонт двигателя 4ZZ не предусмотрен производителем. Конечно находятся «кустари», которые перегильзовывают блок, используя неоригинальные детали, но такого ремонта хватит не надолго.

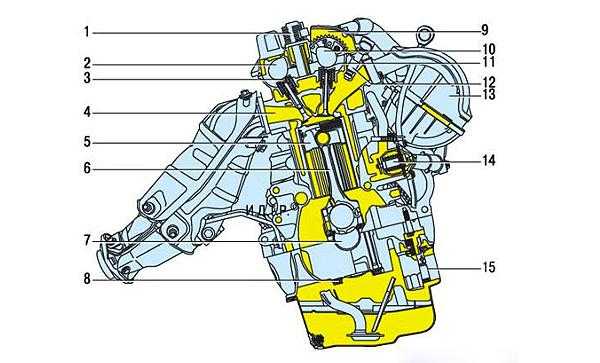

Двигатель 4ZZ-FE (поперечный разрез): 1 — катушка зажигания; 2,10 — распределительные валы; 3, 11 — толкатели; 4 — выпускной коллектор; 5 — поршень; 6 — шатун; 7 — коленчатый вал; 8 — масляный насос; 9 — крышка головки блока цилиндров; 12 — форсунка; 13 — впускная труба; 14 — термостат; 15 — масляный фильтр Новый мотор 1,4 сменил ремень ГРМ на цепь. В теории это должно было уменьшить траты на обслуживание, но вышло наоборот. У некоторых водителей цепь, конечно, ходит больше двухсот тысяч километров, но таких счастливчиков мало. Часто цепь растягивается уже к пробегу в 150 тысяч. Признаком этого служит шум механизма. Запущенные случаи чреваты асинхронной работой распределительного и коленчатого валов, что приводит к ошибочным газораспределительным фазам.

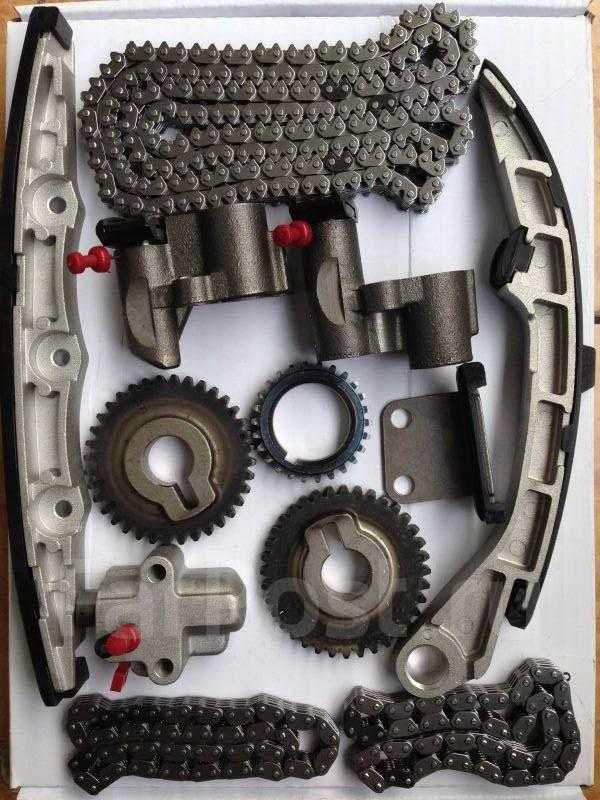

Рем. комплект цепи ГРМ

Вместе с растянувшейся цепью ГРМ 4ZZ-FE необходимо менять её натяжитель, направляющие и звёздочки. Если этого не сделать, то новая цепь прослужит меньше положенного срока. Но так как верхняя звездочка продаётся только в сборе с приводом системы газораспределения, мало кто этим заморачивается.

Общая информация о двигателе 4Е-FE

Мотор — 16-клапанный 4-циллиндровый двигатель, сконструированный и произведенный в Японии, с резервуаром на 1,3 литра для топлива (обычно использовали бензин АИ-95 и АИ-92). Двигатель производился с 1989 по 1999 год и комплектовался в следующие машины:

• Corrolla;
• Corsa;
• Cynos;
• Тarcel;
• Passeo;
• Starlet.

Противовесы в 5-опорном коленчатом вале разгружали подшипники, а отверстия в коленвале проделывались для подвода масла, предохраняя тем самым трущиеся элементы от быстрого стачивания.

Свечи зажигания в двигателе размещались внутри полой части цилиндров, распределительный вал приходил в движение при помощи ремня ГРМ коленчатого вала.

Причем ремень (ГРМ) требовал замены после прохода каждых восьмидесяти тыс. километров.

Несмотря на свою конфигурацию и экономичное использование топлива, двигатели 4E-Fe не стали популярными из-за малого ресурса и незначительной мощности.

Основные характеристики мотора

На протяжении 10 лет было выпущено 3 поколения моторов 4E-FE литражом от 1 до 1,5 литра и мощностью от 85 до 99 л.с. (в конфигурации 4E-FTE – 133 л.с.). В каждом поколении были незначительные видоизменения и мелкие усовершенствования механизма.

Таблица №1. Характеристики агрегата

Основные параметры	Значения параметров
Вместительность резервуара мотора, литры	1,331
Конфигурация	L
Количество цилиндров, штуки	4
Диаметр окружности цилиндров, мм	74
Число клапанов в штуках на цилиндр	4
Уровень сжатия	9,6
Движение поршня, в миллиметрах	77,4
Механизм газораспределения	DOHC
Последовательность функционирования цилиндров	1-3-4-2
Возможность достичь мощности мотора при частоте вращения крутящего момента коленвала	74 кВт или 99 л. с. при 6,6 тыс. об./мин.
При частоте вращении коленчатого вала следующие максимальные показателя крутящего момента	5,2 тыс. об/мин при 117 Н*м
Вес, кг	105
Система моторного питания	Впрыск с распределением и управлении электроникой
Минимальное значение октана для топлива	92
Нормы и требования экологов	—

1. Моторы I поколения устанавливались на машины с 1989 по 1996 год и развивали 99 л. с при 6,6 тыс. об/мин и 117 Н/м при 5,2 тыс. об/мин. Они больше всего похожи на моторы 4Е-FTE корпусом и размером форсунок, а в остальном – различаются количественные величины некоторых показателей. Степень сжатия, к примеру, у агрегата 4E-FE, составляет 9,6 к одному.
2. Вывод на рынок конструкции II поколения был произведен в 1996 году и в ней снизили мощность двигателя до 88 л. с. при 5,5 тыс. об/мин (118 Н/м при 4,4 оборотах). Также для снижения объема выброса вредоносных газов в атмосферу была перенастроена система блока управления мотора и слегка видоизменен коллектор, работающий на впуск и выпуск.
3. Изменения, произошедшие с мотором III поколения идентичны с предыдущим. Он стал устанавливался с 1997 года с производительностью равной в 82-85 л.с.

В 1999 году выпуск линейки агрегатов 4E-FE был окончательно прекращен.

4E-FE – 4-тактный 16-клапанный 4-цилиндровый мотор с бензиновым двигателем внутреннего сгорания. Оснащен системой охлаждения жидкости закрытого типа с обязательной циркуляцией и комбинированной смазкой основных деталей, послушной электронному управлению механикой процесса впрыскивания топлива, прямо расположенными поршнями и цилиндрами, которые вращают единственный коленвал.

Вал коленчатый

Коленвал с восьмью противовесами в пять опор, укрепленными на продолжении шеек, с подводом смазки к подшипникам (шатунным и коренным), а также иным деталям, подверженным сильному трению.

Шатуны поршни и цилиндры

Алюминиевые поршни оснащены углублениями на днище, предотвращающими контакт с клапанами в момент разрыва ремня ГРМ.

Цилиндровый блок несмотря не отлитие из чугуна довольно просто растачивается до нужных значений. Диаметр поршневых пальцев наружного типа составляет 20 мм.

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ) 4e fe

Прайс-Лист

Как продлить ресурс мотора?

Как уже было отмечено выше, многое зависит от водителя. Во-первых, это качественная смазка. Моторное масло стоит покупать только то, которое рекомендовано заводом изготовителем, или аналог, имеющий соответствующие допуски. Во-вторых, масло желательно менять своевременно. Но не стоит делать это каждые 2-4 тысячи километров. В нормальных условиях эксплуатации оригинальная смазка ходит порядка 10 тысяч с небольшой потерей характеристик. Необходимо стараться не допускать масляного голодания, так как это может привести к значительному снижению ресурса ДВС.

Неполадки в системе охлаждения могут привести к перегреву двигателя «Тойоты» 1ZZ-FE. Так как головка блока выполнена из алюминия, то её может повести. Этот мотор уже лучше заменить на контрактный. Желательно подбирать щадящий режим эксплуатации. Всякого рода кик-дауны негативно сказываются на силовом агрегате, поэтому длительной езды на высоких оборотах лучше избегать.

2ZZ-GE

Специалистами Yamaha был разработан специально под спортивные модификации 1.8-литровый бензиновый двигатель 2ZZ-GE. В сравнении с 1ZZ он получил композитный блок цилиндров с уменьшенным ходом коленчатого вала и увеличенным диаметром цилиндров. «Фишкой» мотора считается усовершенствованная система изменения фаз газораспределения, получившая название VVTL-i. Фактически это VVT-i от двигателя 1ZZ-FE, но с тем отличием, что после 6200 оборотов коленчатого вала в минуту происходит подъем клапанов на 11.2 и мотор выдает 192 лошадиные силы при 7600 оборотах коленвала в минуту.

После пробега 150 тыс. км всех владельцев авто с 2ZZ-GE под капотом ждет повышенный расход масла. Плавное, но верное повышение расхода масла указывает о надвигающемся капитальном ремонте. Можно оттянуть глобальные затраты, выполнив раскоксовку, но спустя время все-таки придется либо капиталить старый мотор, либо подыскивать контрактный. Также довольно высокая шумность работы, плавающие обороты – все это никуда не делось и периодически доставляет водителю проблемы. Нужно смотреть и чистить дроссельный узел

Крайне важно следить за состоянием и обслуживать систему изменения фаз газораспределения. Если она начнет работать неисправно, то произойдет существенное снижение мощности

Ресурс двигателя Toyota Corolla 2ZZ-GE примерно такой же, как и у 3ZZ-FE – 200 тысяч километров.

Описание двигателя 1ZR-FE

Двигатель 1zr fe

1ZR-FE – классический представитель рядных 4-х цилиндровых двигателей, имеет цепной механизм ГРМ и муфту системы VVT-i на каждом распредвале. Блок цилиндров и ГБЦ выполнены из алюминия. Силовой агрегат рассчитан на небольшие авто среднего ценового сегмента. Данный мотор считается короткоходным, так как ход поршня, равный 78,5 мм, меньше, чем диаметр цилиндра, который, в свою очередь, равен 80,5 мм. 1ZR-FE производился на заводах в Китае и Соединенных Штатах Америки, дебют состоялся осенью 2006 года, а выпуск начался в 2007 году. Двигатель не стал инновационным прорывом, но имеет несколько отличительных особенностей:

• распределительные валы установлены в отдельном корпусе;
• использование гидрокомпенсаторов;
• привод ГРМ осуществляется цепью;
• применение алюминиевого блока;
• отдельные крышки коренных подшипников;
• угол развала клапанов 29°;
• привод масляного насоса отдельной цепью;

Регламент обслуживания 1ZR-FE

1. Замену масла требуется проводить не реже, чем раз в 10000 км. Если не придерживаться этого правила, то клапаны системы VVT-i могут выйти из строя, а также появится шум гидротолкателей. Производитель рекомендует использовать для 1ZR-FE масло класса SL и SM.
2. Рекомендуется менять свечи каждые 50 тыс.км, а контролировать их зазор каждые 10000 пробега, иначе катушки системы зажигания DIS-4 могут выйти из строя раньше времени.
3. Следует серьезно отнестись к замене цепи ГРМ после пройденных 100 тысяч километров, так как это довольно дорогая процедура, но еще дороже будет восстановление двигателя после обрыва цепи, ведь двигатель 1ZR-FE ГНЕТ КЛАПАНЫ.
4. Замену топливного и воздушного фильтров следует проводить каждые 20 тыс.км, а фильтр грубой очистки топлива меняется каждые 50000 км пробега.
5. Ремни навесного оборудования проверять каждые 30 тыс. км.
6. Чистку форсунок следует производить раз в 50 тысяч километров.

Масло и фильтр для мотора 1ZR-FE

Обзор неисправностей и способы их ремонта

Двигатели серии ZR переняли все болячки от моторов предшествующей серии ZZ. Высокий расход масла, низкий ресурс, повышенный уровень шума, проблемы с холостым ходом, также помпа силового агрегата не отличается надежностью и любит подтекать. Если проблему с жором масла можно хоть как-то решить повышением вязкости, то от низкого ресурса данного агрегата никуда не уйти. Можно лишь максимально увеличить жизнь мотору с помощью хорошего масла и умеренных нагрузок.

Ниже приведены самые характерные поломки и слабые места:

• Капитальный ремонт силового агрегата невозможен.
• Цепь ГРМ склонна к растягиванию, после чего появляется шум (бряканье) цепи. Проблему можно решить заменой цепи и натяжителя.
• Из-за конструктивного несовершенства наблюдаются сильные вибрации на холостых оборотах, многие грешат на подушки, меняют их, но ничего не меняется.
• Во время старта с места часто наблюдаются провалы в работе двигателя. Помогает обнуление ЭБУ.
• Можно услышать троение мотора, что происходит из-за нехватки давления топлива, а виной всему забитые топливные фильтры. Лучше не заливать низкокачественно топливо в автомобили, оборудованные данным силовым агрегатом.
• Выход из строя гидрокомпенсаторов происходит из-за некачественного масла.
• Низкий ресурс маслоотражательных колпачков (лечится заменой).

Варианты тюнинга 1ZR FE

Атмосферный тюнинг силового агрегата видимых результатов не даст. Все, что можно сделать, это прошить ЭБУ и произвести портинг ГБЦ. Это даст прирост в 15-20 лошадиных сил.

Еще есть вариант с установкой нагнетателя, но для этого нужно понизить степень сжатия, установить новый электронный блок управления, заменить форсунки на более производительные. Тюнингеры предпочитают использовать компрессор SC 14 и форсунки с двигателя 2ZZ GE, тогда на выходе можно получить давление до 0,7 бар и мощность около 180 л.с. Но нужно понимать, что данная модернизация плачевно скажется на ресурсе, который и так небольшой.

Компрессор SC-14

Еще одним вариантом является установка турбокита от двигателя 2ZR. Он основан на турбине Garret GT28, также туда входит блуофф, пайпы, интеркулер, высокопроизводительные форсунки, топливный насос высокого давления с производительностью 255 л/ч, а также новый ЭБУ и выхлоп. После такого тюнинга, из мотора удается выжать до 300 л.с., в зависимости от давления турбины.

Турбина Garret GT28 позволит выжать из мотора до 300 л.с.

Обслуживание

Оригинальная смазка Toyota «ENGINE OIL 5W-40», её артикулы: 0888080375 (5л) и 0888080376 (1л) Масло необходимо менять каждые 10 тысяч километров. Тойота предписывает применять для двигателя 4ZZ смазочную жидкость соответствующую API SL/CF, или ACEA A3, B3, B4. Стандартная вязкость SAE 0W-30 и 5W-40, однако, этот параметр можно менять, в зависимости от условий эксплуатации. Оригинальная смазка Toyota «ENGINE OIL 5W-40», её артикулы: 0888080376 (1л) и 0888080375 (5л).

Масляный фильтр Toyota арт. 90915-10003 (ссылка на источник изображения)

Вместе с маслом меняется масляный фильтр (Toyota 90915-10003) и шайба на пробке сливного отверстия (9043012031).

Шайба на пробке сливного отверстия арт. 9043012031

При пробеге 40000 предстоит замена воздушного фильтра (1780121050) и свечей зажигания (9091901164).

Воздушный фильтр арт. 1780121050 (слева) и свеча зажигания арт. 9091901164 (справа).

Заливать новую охлаждающую жидкость первый раз необходимо после 180000 км, после этот интервал сокращается до 80 тысяч. Оригинальный розовый антифриз имеет артикул 888980072.

Антифриз Toyota Super Long Life. Концентрат 1л, артикул 08889-80140 (справа) или уже разведённый 5л, арт. 08889-80072 (слева).

Регламент технического обслуживания утверждает, что цепь ГРМ в двигателе 1,4 4ZZ-FE служит весь срок эксплуатации автомобиля и замены не требует, но при первых признаках растяжения её лучше сменить на новую, ее артикул 1350622030.

Цепь ГРМ артикул 13506-22030

Линейка силовых агрегатов

В России автомобиль появился в 1991 году в седьмом поколении. Машина была доступна в кузове седан, а с восьмого поколения еще и в кузове универсал. Если первое время к приобретению была доступна модификация с одним бензиновым 1.3-литровым двигателем, то уже к 1999 году линейка движков существенно расширилась. Появились 1.4, 1.6 и 2.0-литровые бензиновые моторы, а также дизельный 70-сильный агрегат. В качестве трансмиссий доступной была и автоматическая, и механическая коробка переключения передач. В пользу модели был и тот факт, что она считалась и до сих пор считается одной из самых ликвидных на вторичном рынке. Было развернуто производство автомобиля во многих странах Европы. Среди «европеек» в России в редких случаях попадаются экземпляры турецкой сборки. Большая часть, все же, родом из Японии.

Линейка движков в общем представлении выглядит следующим образом:

• 2E – бензиновый 1.3-литровый 72-сильный двигатель, работающий в паре с механической коробкой, ставился на седьмое поколение седана.
• 4E-FE – еще один 1.3-литровый мотор с заявленной мощностью 86 лошадиных сил, работает в паре с автоматом и механикой.
• 4ZZ-FE – 1.4-литровый силовой агрегат, способный развить 95 лошадиных сил и 130 нм момента.
• 4A-FE – 1.6-литровый бензиновый атмосферный движок на 110 «лошадок».
• 2C-E – двухлитровый 71-сильный дизель.
• 3ZZ-FE – бензиновый 1.6-литровый агрегат на 108-110 лошадиных сил.
• 2ZZ-GE – наиболее мощный 192-сильный мотор для спортивных модификаций с системой подъема клапанов.
• 1NR-FE – малообъемный мотор (1329 куб. см) способный развить 101 лошадиную силу.
• 1ZR-FE – 124-сильный наиболее популярный двигатель Тойота Королла с показателем рабочего объема 1.6 л.
• 2ZR-FE – 140-сильная установка на 1.8 л, агрегируемая вместе с вариаторной коробкой передач в 11 поколении модели.

Основная масса автомобилей представлена 1.6-литровым 124-сильным бензиновым двигателем 1ZR-FE. Даже последнее поколение Тойота Королла поставляется в Россию именно с этим мотором в паре с механической коробкой передач или вариатором. До 2009 года поставляли модификации с роботизированной коробкой, а после 2009 года основная ставка была сделана на классические гидроавтоматы. Робот обеспечивает более интенсивный разгон и меньший уровень расхода топлива, но толкается и пинается с переключением передач. Автомат менее экономичный, вялый, но обеспечивает плавное переключение скоростей. Имидж берет свое и Королла так и остается в сознании автомобилистов надежным японским автомобилем с ресурсными движками. Отчасти так и есть, но в сравнении с экземплярами седана из 80- и 90-х годов ресурс мотором ощутимо снизился. Чтобы оценить потенциал и ресурс двигателя Тойота Королла, стоит в отдельности рассмотреть каждый двигатель.

Линейка силовых агрегатов

В России автомобиль появился в 1991 году в седьмом поколении. Машина была доступна в кузове седан, а с восьмого поколения еще и в кузове универсал. Если первое время к приобретению была доступна модификация с одним бензиновым 1.3-литровым двигателем, то уже к 1999 году линейка движков существенно расширилась. Появились 1.4, 1.6 и 2.0-литровые бензиновые моторы, а также дизельный 70-сильный агрегат. В качестве трансмиссий доступной была и автоматическая, и механическая коробка переключения передач. В пользу модели был и тот факт, что она считалась и до сих пор считается одной из самых ликвидных на вторичном рынке. Было развернуто производство автомобиля во многих странах Европы. Среди «европеек» в России в редких случаях попадаются экземпляры турецкой сборки. Большая часть, все же, родом из Японии.

Линейка движков в общем представлении выглядит следующим образом:

• 2E – бензиновый 1.3-литровый 72-сильный двигатель, работающий в паре с механической коробкой, ставился на седьмое поколение седана.
• 4E-FE – еще один 1.3-литровый мотор с заявленной мощностью 86 лошадиных сил, работает в паре с автоматом и механикой.
• 4ZZ-FE – 1.4-литровый силовой агрегат, способный развить 95 лошадиных сил и 130 нм момента.
• 4A-FE – 1.6-литровый бензиновый атмосферный движок на 110 «лошадок».
• 2C-E – двухлитровый 71-сильный дизель.
• 3ZZ-FE – бензиновый 1.6-литровый агрегат на 108-110 лошадиных сил.
• 2ZZ-GE – наиболее мощный 192-сильный мотор для спортивных модификаций с системой подъема клапанов.
• 1NR-FE – малообъемный мотор (1329 куб. см) способный развить 101 лошадиную силу.
• 1ZR-FE – 124-сильный наиболее популярный двигатель Тойота Королла с показателем рабочего объема 1.6 л.
• 2ZR-FE – 140-сильная установка на 1.8 л, агрегируемая вместе с вариаторной коробкой передач в 11 поколении модели.

Основная масса автомобилей представлена 1.6-литровым 124-сильным бензиновым двигателем 1ZR-FE. Даже последнее поколение Тойота Королла поставляется в Россию именно с этим мотором в паре с механической коробкой передач или вариатором. До 2009 года поставляли модификации с роботизированной коробкой, а после 2009 года основная ставка была сделана на классические гидроавтоматы. Робот обеспечивает более интенсивный разгон и меньший уровень расхода топлива, но толкается и пинается с переключением передач. Автомат менее экономичный, вялый, но обеспечивает плавное переключение скоростей. Имидж берет свое и Королла так и остается в сознании автомобилистов надежным японским автомобилем с ресурсными движками. Отчасти так и есть, но в сравнении с экземплярами седана из 80- и 90-х годов ресурс мотором ощутимо снизился. Чтобы оценить потенциал и ресурс двигателя Тойота Королла, стоит в отдельности рассмотреть каждый двигатель.

Технические характеристики

3ZR FAE — версия основного мотора третьего поколения серии ZR. Рассматриваемый силовой агрегат имеет следующие технические данные:

• серийный выпуск начат в 2008 году, успешный выпуск мотора продолжается в наши дни;
• производство велось в Японии на заводе Shimoyama Plant и в США на предприятии MotorManufacturing West Virginia;
• точный объём цилиндров мотора равен 1986 куб., см.
• вес силового агрегата составляет 123 килограмма;
• алюминиевый БЦ создан с помощью литья под высоким давлением;
• гильзы вплавлены непосредственно БЦ, неровная поверхность способствует лучшей связки разных металлов и улучшает теплообмен;
• ГБЦ изготовлена из алюминиевого сплава, внутри расположен ГРМ типа DOHC;
• газораспределительный механизм нового мотора, имеет существенное отличие от основного, базового ДВС. В ГРМ установлена система Valvematic, она осуществляет контроль за высотой подъёма клапанов. Другие детали газораспределительного механизма полностью идентичные с базовым ДВС. Два распределительных вала устанавливаются в отдельные корпуса как на 3ZR FE. Такая технология удешевляет конструкцию и упрощает технологию обработки деталей ГРМ. Ещё, здесь установлена система Dual VVTi и гидротолкатели клапанов. Теперь нет необходимости регулировать клапана;
• привод газораспределительного механизма исполнен однорядной цепью, которая имеет шаг 8мм.
• система питания 3ZR FE— впрыск MPI, управляемый электроникой;
• система смазки классическая, масляный насос имеет отдельный цепной привод от коленчатого вала;
• система охлаждения классическая, замкнутого типа, является слабым звеном двигателя. Так как, даже незначительный перегрев опасен для алюминиевого корпуса, а основные узлы системы имеют очень маленький ресурс работы;
• система зажигания типа DIS4, четыре катушки для четырёх цилиндров, каждая катушка работает независимо от других, что гарантирует высокую надёжность системы;
• степень сжатия цилиндров силового агрегата 10.5:1;
• длинна хода поршня 3ZR FAE, такая же, как на базовом силовом агрегате 97.6 мм. Диаметр цилиндров остался неизменным, для всех моторов серии ZR, 80.5 мм. Моторы, имеющие такие параметры, народ прозвал длинноходными силовыми агрегатами. Они отличаются высоким КПД на низких оборотах;
• мощность рассматриваемого двигателя возросла по сравнению с основным мотором 3ZR FAE, при 6200 оборотов мин., составляет от 148 до 158 л., сил;
• максимальный крутящий момент, по сравнению с 3ZR FE остался прежним, при 4400 оборотов мин., равен 190 — 200 Нм.;
• впускной коллектор пластиковый, с изменяемой геометрией ACIS;
• выпускной коллектор стальной, обустроен катализаторами;
• дроссельная заслонка с электрическим приводом ETCS-i, не имеет механической связи с педалью акселератора;
• рассматриваемый силовой агрегат соответствует европейским требованиям экологической безопасности Евро 4 и Евро 5.

Расход топлива на 100 км.

Применяемый бензин АИ95, АИ92 расход горючего при езде по городу 9.4 литров на 100 км., пробега, по трассе 6.2 литров. Общий расход бензина 7.4 литров на 100 км пробега. Замеры производились на автомобиле Toyota RAV4 с механической КПП 2011 года выпуска.

По сравнению со средним расходом базового 3ZR FE в 8 литр на 100 км., пробега, экономия составляет 0.6 литров. Что является прямым доказательством высокой эффективности системы Valvematic на Toyota 3ZR FAE.

Расход масла и замена

Допустимый расход моторного масла составляет до 1 л., на 1000 километров пробега, объём масла в двигателе 4.2 литра.

Его замену производитель рекомендует проводить через 10 тыс., км., пробега.

Рекомендованные виды масла, такие же как для базового мотора 3ZR FE, по вязкости: 10w30, 5w30, 5w20, 0w20.

Лучшее масло по составу: полусинтетика, синтетика.

Ресурс работы 3ZR FAE

Заявленный производителем составляет 250 тыс., км. Реальный ресурс может превышать, заявленный производителем при условии правильного обслуживания и не агрессивной эксплуатации данного силового агрегата.

Недостатки и слабые места 4ZZ

Главная проблема всех моторов семейства ZZ − повышенный угар масла. Причём масложор был частым явлением даже у новых машин, находящихся на гарантии. Причина этого — залегание колец, происходящее из-за фатальных ошибок конструкторов при проектировании двигателя.

Залегшие маслосъемные кольца двигателя

И не верьте тем, кто говорит, что эту болезнь решили после 2001-го года. Немного улучшилась ситуация только после модернизации в 2005 году. Тогда тойотовцы заменили всю поршневую группу, включая кольца, и увеличили объём масла в картере на пол-литра.

На закате производства бензиновый 1.4 4ZZ-FE проявил ещё один минус — продольный люфт коленчатого вала. Проблема решалась его заменой вместе с ним ставили новые упорные полушайбы и вкладыши подшипников.

Упорная полушайба (стрелка №1) и вкладыш подшипника (стрелка №2)

Другие слабые места присущи для всех тойотовских двигателей. Треск, издаваемый при непрогретом моторе приводом VVT-i, проявляется чаще при больших пробегах. Ещё одна проблема заключается в уже, упоминаемой выше цепи ГРМ, хоть завод говорит, что её хватает на весь срок службы авто, на самом деле ресурс детали весьма ограничен, с ней часто выходит из строя гидронатяжитель.

Гидронатяжитель цепи ГРМ двигателя 4ZZ-FE

Дизельные двигатели

Если вы любите «подавить» педаль газа в пол, то, конечно же, следует обратить внимание на 177-сильный турбодизель объемом 2,2 литра. Он достаточно экономичный и обладает приличной динамикой

Разгон от нуля до 100 км/ч занимает 8,1 секунды.

Однако турбодизели объемом 2,0 и 2,2 л нередко заставляют бороться с пробоем прокладки под головкой блока. Кроме того, часто возникает проблема повышенного масляного аппетита. Алюминиевая конструкция блока и головки приводит к тому, что единственным эффективным путем устранения этих дефектов является замена двигателя! Так заявляет сам производитель. Стоимость контрактного двигателя – около 40 000 рублей. Тем не менее, некоторые сервисы готовы взяться за ремонт – в районе 20 000 рублей. Причина неисправности – небольшое оседание гильз цилиндров. В самом начале Toyota пыталась предотвратить поломку, снизив максимальную мощность. Однако этот шаг оказался неэффективным. Риск появления проблемы возрастает после 100-200 тыс. км пробега.

Помимо данного дефекта, в дизельных версиях с большими пробегами выходят из строя турбокомпрессор, форсунки системы Common Rail и двухмассовый маховик. Оба дизельных мотора используют дорогие и не поддающиеся ремонту форсунки DENSO.

Минимум проблем создает самый слабый дизель 1.4 D-4D с индексом 1ND-TV. Он имеет достаточный запас тяги и потребляет незначительное количество топлива. Высокой надежности удалось добиться за счет простой конструкции. Например, мотор лишен двухмассового маховика, который в большинстве дизельных двигателей требует замены уже через 150 000 км. Газораспределительный механизм приводится в действие прочной цепью.

К сожалению, в 2008 году электромагнитные форсунки Bosch заменили пьезоэлектрическими, которые не поддаются ремонту. Зато с восстановлением турбонагнетателя Garrett не будет никаких проблем. К недостаткам можно отнести появление сажевого фильтра после 2008 года. Но он не доставляет много неприятностей, в отличие от «сажевика» 2.2 D-CAT с вживленной в него 5-ой форсункой. По мнению многих механиков и владельцев 1.4 D-4D – самый лучший современный дизельный двигатель в своем классе.
