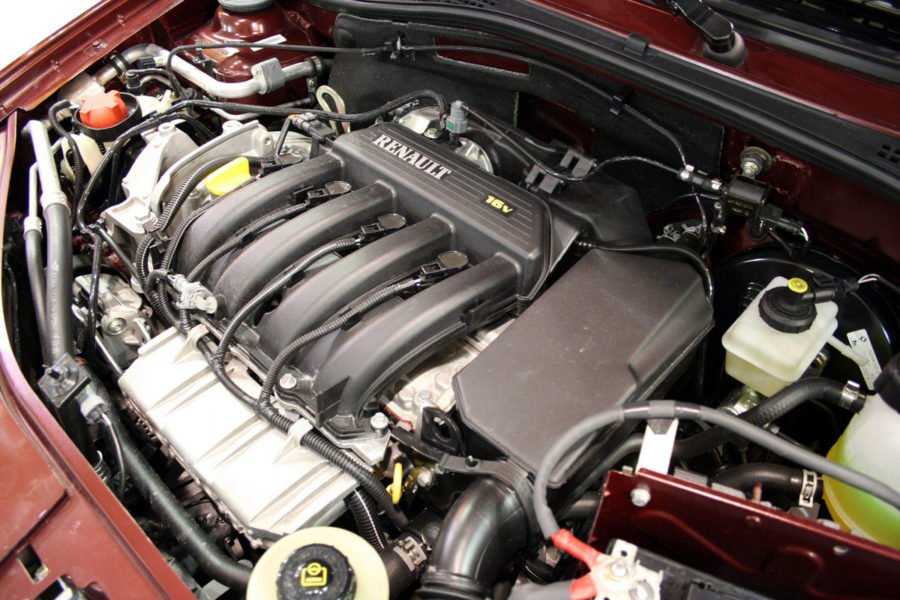

Варианты двигателя
У К4М есть несколько модификаций, отличающихся характеристиками. Так, 16-клапанный двигатель К4М Рено Меган 2 имеет цифровое обозначение 812 (К4М812). Модели различаются маркировкой. Как и у всех двигателей Рено, здесь действует правило:
- Первый символ – обозначение типа БЦ, здесь К – алюминий.
- Второй – архитектура двигателя: 4 обозначает бензиновый мотор с 4 клапанами на каждый цилиндр.
- Третий – буквенное кодирование объема двигателя, М – 1.6 л.
Блок из трех цифр – кодирование особенностей мотора (мощности, типа коробки, и т.д.), например, четное число указывает на предназначение силового агрегата для компонования с механической коробкой передач, нечетное – с «автоматом».
Таким образом, двигатель К4М Рено с кодом 812 – мотор с алюминиевой головкой, бензиновый, на 4 цилиндра и 16 клапанов, объемом 1.6 л., для механических КПП.
Надежность, слабые места, ремонтопригодность
Полное представление о двигателе даст рассмотрение важных дополнительных факторов.
Надежность
Существенно увеличивают ресурс работы ДВС своевременная замена масла и использование высокооктанового бензина. По регламенту масло меняется через 15 тыс. км пробега. Опытные автомобилисты и механики автосервисов советуют эту цифру снизить до 8-10 тысяч. Марка масла должна быть рекомендованной производителем.
О бензине. Конечно, АИ-92 дешевле АИ-95. Но, вероятно, не каждый автолюбитель знает, что низкооктановый бензин вызывает детонацию. Поэтому, немного сэкономив на топливе можно взамен получить дорогостоящий ремонт.
Важную роль играет своевременная замена расходников. Так, воздушный фильтр рекомендуется менять через 15 тыс. км пробега. Желательно ресурс до замены сократить до 10-12 тыс. км. Аналогичная ситуация с топливными фильтрами. Учитывая качество наших ГСМ их менять нужно через 70-80 тыс. км, а не через 120, как рекомендует производитель.
Срок службы свечей зажигания тоже подлежит сокращению, так как качество топлива здесь играет первостепенную роль.
Соблюдая эти простые рекомендации надежность работы двигателя будет повышена до максимума.
Слабые места
За все время эксплуатации ДВС в нем отмечается только четыре слабых места. При более тщательном анализе видно, что в основном неисправности возникают по вине автовладельца. Рассмотрим подробно.
Первое. При обрыве ремня привода ГРМ происходит загиб клапанов. В этом случае дорогостоящий ремонт двигателя неизбежен. Ресурс службы ремня действительно не отличается большим сроком (60 тыс. км). Для исключения последствий обрыва необходимо производить замену немного раньше, примерно через 50-55 тыс. км пробега автомобиля. При этом не забывать, что вместе с ремнем меняется натяжной ролик.
Второе. Многие автолюбители отмечают неустойчивые, плавающие обороты холостого хода мотора. Многократные исследования этого явления показали, что вся проблема заключается в загрязнении дроссельной заслонки или топливных форсунок. Реже – в засорении регулятора холостого хода. В большинстве случаев виной всему этому является низкое качество топлива и не своевременное обслуживание двигателя. Восстановить обороты х/х позволяет прочистка топливной аппаратуры с использованием автохимии.
Третье. Периодическое возникновение подтекания масла через сальник коленвала, уплотнений клапанной крышки и маслоотделителя. Явление не приятное, но легко устраняется подтягиванием крепежных элементов или заменой прокладок, сальника.
Четвертое. Образование трещин в катушке зажигания. Надо отметить, что эта ситуация возникала на ДВС первых годов выпуска. Причина заключалась в неправильном выборе места установки катушки. С 2004 года производитель устранил проблему в корпусе и изменил место расположения.
Ремонтопригодность
Все восьмиклапанные атмосферники семейства «К» обладают высокой ремонтопригодностью. Не являются исключением K7J и его модификации. Чугунный блок позволяет растачивать цилиндры под любой ремонтный размер. Поиск нужных запчастей не вызывает затруднений. Многие узлы и детали взаимозаменяемы с аналогичными других моделей двигателей серии «К».
Но в этом вопросе нужно проявлять крайнюю осторожность. Например, агрегаты K7J и K7M значительно отличаются друг от друга. Не только техническими характеристиками, но и механической частью
Основное отличие заключается в разном рабочем объеме (1,6 литра у K7M и 1,4 литра у K7J). Разница достигнута за счет не одинакового хода поршня в ДВС (80,5 мм и 70 мм соответственно). Отсюда видно, что блоки цилиндров при одинаковом диаметре поршней будут значительно отличаться габаритными размерами
Не только техническими характеристиками, но и механической частью. Основное отличие заключается в разном рабочем объеме (1,6 литра у K7M и 1,4 литра у K7J). Разница достигнута за счет не одинакового хода поршня в ДВС (80,5 мм и 70 мм соответственно). Отсюда видно, что блоки цилиндров при одинаковом диаметре поршней будут значительно отличаться габаритными размерами.

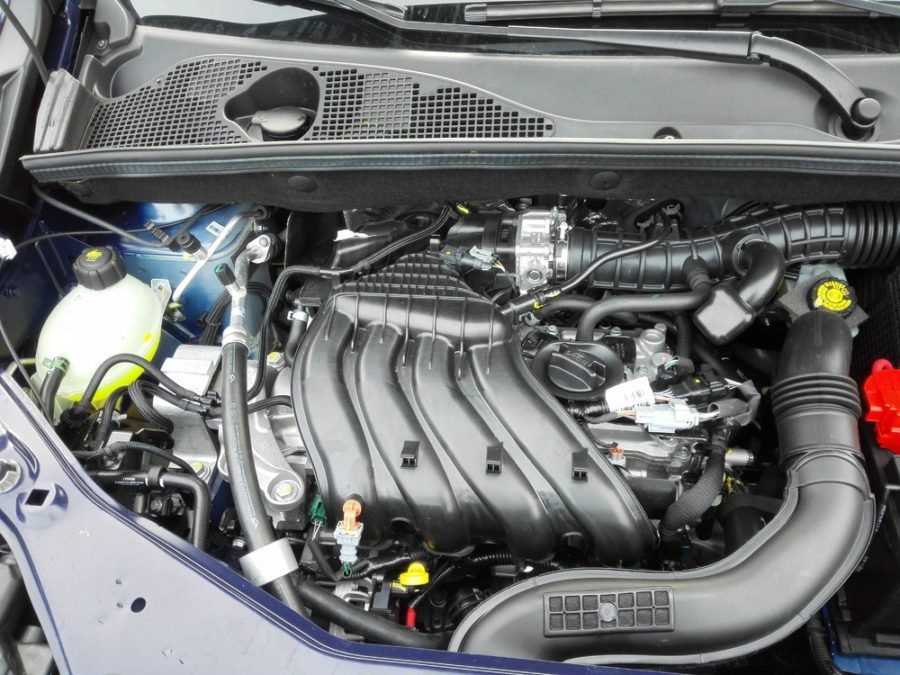

X-RAY и Duster: общий мотор HR16DE (H4M) и все его недостатки
HR16DE (H4M) — двигатель, являющийся совместной разработкой двух компаний еще до объединения, версия для Nissan — HR16DE, версия Renault — H4M.
Многие считаю, что мотор берет свои корни от французского K4M, но это не совсем так: K4M — это чугунный двигатель с ременным приводом и гидрокомпенсаторами, тогда как ниссановский QG16DE, выпускаемый с 1999 года, без гидрокомпенсаторов, имеет фазорегулятор на впуске и цепь вместо ремня, в точности как HR16DE (H4M).
Также АвтоВаз в 2015 г. начал сборку мотора, а с 2017 г. локализация превысила уже 60%: производится изготовление блока цилиндров, ГБЦ, коленчатого вала. И уже сейчас можно сказать, что данный двигатель стал неотъемлемой частью Лады и первым мотором с алюминиевым блоком, выпускающемся на АвтоВазе.
H4M и HR16DE: технические характеристики и нюансы
HR16DE (H4M) имеет легкий алюминиевый блок с полностью сбалансированным коленчатым валом с пятью подшипниками и алюминиевой ГБЦ, в ней установлены два распределительных вала и 16 клапанов, по 4-е на каждый цилиндр.
Степень сжатия составляет от 9,5 до 10,7 (зависит от года выпуска и модели автомобиля). Диаметр цилиндра и ход поршня равен 78,0 мм. и 83,6 мм. соответственно. Двигатель HR16DE (H4M) имеет электронный дроссель и две форсунки на цилиндр.
Форсунки HR16DE (H4M)
Дополнительная пара форсунок на цилиндр появилась в следствие модернизации, так что между владельцами автомобилей с мотором HR16DE (H4M) разных годов выпуска может разгореться нешуточный спор по поводу их количества.
Агрегат выдает от 110 л.с. до 117 л.с. и от 142 до 158 Нм крутящего момента при 4000 об/мин. В поршни установлены два компрессионных кольца и одно маслосъемное, сам блок имеет пять несущих опор.
ГБЦ
Головка блока цилиндров изготовлена из прочного, легкого алюминиевого сплава, что дает ей хорошую эффективность охлаждения. Каждый распределительный вал поддерживается пятью подшипниками, но только на впускном распредвалу расположен фазорегулятор.
ГБЦ
Впускные клапаны имеют диаметр — 31 мм., продолжительность впуска 228°, а выпускные клапаны — 25 мм., продолжительность выпуска 208°. Как уже говорилось мотор не имеет гидрокомпенсаторов.
HR16DE (H4M) оснащен системой рециркуляции отработавших газов (EGR). Эта система возвращает часть выхлопных газов на сторону впуска, чтобы уменьшить расход топлива и свести к минимуму выбросы.
Фазорегулятор на впуске
Семейство HR-двигателей расшифровка обозначения
16 — Делим на 10 и получаем объем двигателя;D — DOHC (двойные верхние распределительные валы);E — Многоточечный впрыск топлива.
Проблемы HR16DE (H4M)
Nissan HR16DE надежен и долговечен. Перечислим те немногие недостатки:
- Свист, раздающийся из подкапотного пространства, источник шума — приводной ремень генератора, подтягиваем ремень или меняем его на новый вместе с роликом;
- Глохнет двигатель. Возможно проблема кроется в реле блока зажигания, Nissan официально отзывал партию автомобилей по этой причине. Проблема решается заменой блока зажигания;
- Некоторые владельцы жаловались на плохой запуск мотора в холод (-20 С), но скорее всего это была проблема первых серий;
- В районе 150 тыс.км и больше может возникнуть проблемы с запуском, провалы в тяге, неравномерный холостой ход — причина кроется в растянутой цепи ГРМ — исправляется заменой;
- Уходит антифриз, виной всему прокладка ГБЦ и некачественная обработка поверхности, подтекание также возможно в районе помпы;
- К недостатком можно отнести такую простую процедуру как замена свечей зажигания, для ее осуществления придется снять впускной коллектор.
Вердикт по HR16DE и H4M
Мотор надежный и проверенный поэтому он ставится на такие бестселлеры как: Qashqai, Duster, Tiida, Logan, Sondero, Kaptur, X-RAY, Juke, Note и др.
Кто-то может сказать, что двигатель алюминиевый, а значит одноразовый. С этим трудно не согласиться, но пробег в 250 тыс.км., а то и в 350 тыс.км.
до капитального ремонта этот двигатель преодолеет с легкостью.
Главное каждые 10 000 километров менять масло, на 90 тыс.км. прислушаться к звуку издаваемому клапанами и если они нуждаются в регулировке, то произвести ее. К 150 000 — 200 000 тыс.км. озаботиться заменой цепи ГРМ и все.
Советуем посмотреть:
- Обновленный Geely Atlas Pro 1.8 Turbo : китайский мотор, похожий на немецкую серию EA888 от Volkswagen
- Алюминиевый блок — эра «миллионников» подошла к концу
- Новая Jetta в России: еще ближе к Пассату
Материал взят с KIAPUBLIC.RU
Тюнинг
Доработка двигателя H4M делится на два вида: чип-тюнинг и установку турбины. Прошивка на мощность поможет добавить 5-10% основной мощности, но при этом пропорционально увеличит расход горючего. Это стоит учесть при принятии решения. Провести чип-тюнинг можно при помощи K-line кабеля, программного обеспечения и наличия времени. Но, в большинстве случаев, рекомендуется обратиться на специальный автосервис, где специалисты подберут и настроят оптимальную конфигурацию для мотора.
Второй вариант – установка турбины. Самый дешевый вариант — турбина от VW с маркировкой K03. У нее в комплекте идет интеркулер и пайпинг. При этом необходимо переделать (переварить) полностью выхлопную систему и коллектор. Чтобы экономить деньги, можно не менять шатунно-поршневую группу, но при этом надувать больше, чем 0.5 бар, нельзя. Все это дает 150 л.с., которых более чем достаточно для городского и загородного режима эксплуатации.
Если хочется увеличить мощность до 180-200 л.с., то придется заменить распределительный вал, установить облегченные поршни и клапаны. В этом случае, не обойдется без установки более мощной турбины и прошивки блока управления двигателем специальным программным обеспечением.
Но не стоит слишком увлекаться тюнингом и добавлением мощности. Это может привести к тому, что мотор снизит свой ресурс на 1/3. Поэтому рекомендуется обращаться к профессионалам, которые сделают расчеты и подберут оптимальный вариант доработки.
Тюнинг двигателя Тиида/Жук/Кашкай/Ноут HR16DE-H4M
Чип-тюнинг. Атмо
Самый популярный и народный способ поднять мощность это спортивная прошивка. Чип-тюнинг HR16DE ничего в корне не изменит, прибавка (если она вообще будет) составит
5%, как бы владельцы не радовались после калибровки, выглядит это не более чем самовнушение. Для более весомой прибавки, ищите выпускной коллектор 4-2-1 и прямоточный выхлоп, на 2-х дюймовой трубе, холодный забор воздуха и прошивку. Большого прироста это не даст, но около 125 л.с. снять получится, чтоб двигаться дальше, нужно ставить наддув.
Турбина на HR16DE/HR16DET
Существуют проекты с маленькой турбиной на штатную поршневую, это самый дешевый вариант турбонаддува. Приобретается турбина VW K03 с интеркулером и пайпингом, под нее варится коллектор, форсунки штатные, выхлоп на 2″ трубе прямоточный и все это надо настроить. В стандартную ШПГ дуть больше 0.5 бар смысла нет, иначе готовьте деньги на ремонт. Максимум, что можно выжать с такой конфигурации, это около 160 л.с. Для дальнейшего движения, нужно разжимать мотор под более мощную турбину, форсунки производительностью от 440сс, мощный топливный насос и поршневая с лужей, под СЖ
8. Мощность, в зависимости от турбины, будет 200 и более л.с.
- https://vseoduster.ru/obsluzhivanie-daster/reno-daster-dvigatel-h4m
- https://bazliter.ru/engine/1116-renkapteng.html
- https://litezona.ru/dvigatel-h4md438-tehnicheskie-harakteristiki/

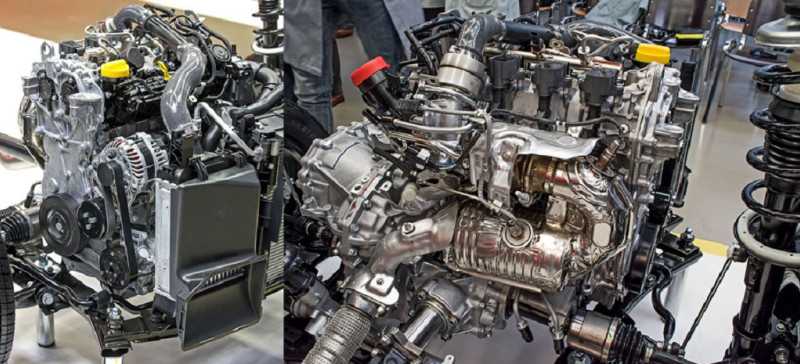

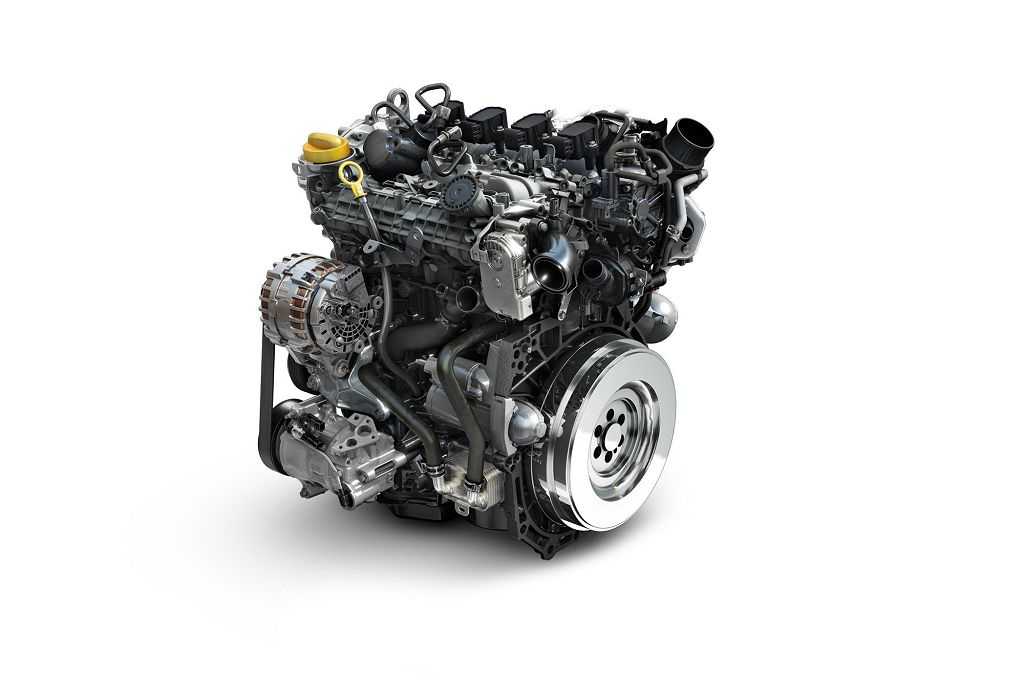

Недостатки двигателя 1.3 турбо
| Марка | H5Ht 1.3 TCe 150/HR13DDT |
| Объем | 1 330 см³ |
| Блок цилиндров | Алюминий |
| Число цилиндров | 4 |
| Число клапанов | 4 |
| Питание | Прямой впрыск |
| Диаметр цилиндра | 72.2 мм |
| Ход поршня | 81.2 мм |
| Степень сжатия | 10.6 ед. |
| Мощность | 115-163 л. с. |
| Крутящий момент | 220-270 Нм |
| Экологические нормы | Евро 5/6 |
Он – полностью из алюминия, имеет 16-клапанный впуск/выпуск и с прямым впрыском горючего. Система фазо регуляции – двухвальная, иначе говоря, на обоих распредвалах.
Цилиндры стальные вместо чугунных гильз. Для увеличения сроков эксплуатации стальных гильз применено плазменное их напыление.
Что касается турбины, то этот моторный агрегат обладает:
- перепускным специальным клапаном;
- с интеллектуальным управлением;
- для подачи воздуха переменной интенсивности.
Относительно топлива, то этот движок, как и предыдущий, может использовать горючее А-92, однако лишь Евро-5. И в связи с этим у силового агрегата отсутствует фильтрация топлива от наличия твердых примесей.
Конкретные параметры турбированного TCe агрегата – это:
- объем 1.3 литра;
- 150 лошадей – мощность;
- 250 Нм – усилий вращения.
Он один из самых экономичных движков в своем классе, имея расход:
- 9.0 л – в городе;
- 6.2 л – на автомагистрали;
- 7.1 л – в режиме смешанного движения.
Параметры динамики: старт с нуля и вплоть до «сотни» – 10,2 сек., максимум скорости – 191 км/ч.
Из недостатков моторов ввиду дефицита информации из-за небольших ресурсов их выработки, пока можно сделать условное умозаключение, что их капитальный ремонт, в частности, относительно расточки гильз, то данная манипуляция вряд ли возможна. И, скорее всего, такой ремонт будет сопровождаться полной их заменой.
Читайте далее:
Список недостатков внушительный: отзыв владельца с двигателем 1,6
Будет ли дизельный двигатель на Рено Аркана
Технические параметры и характеристики Arkana в деталях
Минусы, недостатки и детские болезни кросс-купе
Что лучше: Рено Дастер или Аркана?
Подвеска Рено Аркана: описание, достоинства и недостатки
Датчики
На самых новых Nissan X Trail T31 выпуска от 2020 года и новее встречается ошибка датчика курсовой устойчивости C1145. При замене этого датчика нужно внимательно смотреть как был установлен старый, поскольку функционирует он только в одном положении.
Эвакуатор от NA прибыл за 20 минут до назначенного времени. Автомобиль завелся и работал безукоризненно, “Ошибку настройки шасси” не показывал, лишь сиротливо горел оранжевым check engine, уже без треугольника “тревога” рядом. Движение начали минута-в минуту. В автосалоне оформили документы, попросили изложить проблему в письменном виде с максимально возможной детализацией. В беседе гарантийный мастер сказал, что с такой проблемой (одновременная ошибка шасси и двигателя) они сталкиваются впервые, поэтому намерены выяснить причину, мол, автомобиль новый и формируется база данных по всем подобным случаям. Предложили оставить автомобиль. Я отправился на работу, через несколько часов со мной связался мастер и сказал, что диагностика показала временную ошибку по системе ESP. Все поправили и предложили забрать авто, что я и сделал. Прощаясь, сказали что ждут любую информацию от меня. По ощущениям, автомобиль по дороге домой вел себя великолепно, может потому, что его хорошо отмыли)Общие впечатления от общения с официалами неплохие. Машину брал у них же, склоняюсь к тому, чтобы первое ТО пройти там же. “Пеликан-авто”,85 км МКАД.
Возможные неисправности силового агрегата Renault Н4М
Двигатель альянса Renault-Nissan h4m качественный и надёжный агрегат, но с ним тоже могут возникать небольшие проблемы:
Жор масла
Довольно часто возникающая неполадками, повышенный расход моторной смазки, более чем 0.5 литр., на сотню пробега. Скорее всего проблема в закоксованных поршневых кольцах. Это может происходить из-за длительной езды на низких оборотах. Избавиться от большого расхода масла можно заменив кольца. В настоящее время в продаже много средств для раскоксовки поршневых колец. Раскоксовка тоже может решить проблему.
Вибрация автомобиля
Вибрация автомобиля может возникать по причине, выхода из строя правой опорной подушки ДВС. Замена вышедшей из строя детали решит вопрос.
Глохнет двигатель
Безо всяких оснований двигатель может заглохнуть. Попытки завести окажутся бесполезными. Скорее всего виной неисправности будет реле блока зажигания. Из-за этого, производители, даже снимали с продажи много автомобилей. Такое реле, не плохо возить с собой про запас, его замена быстро решит проблему.
Свист ремня
Свист в моторном отсеке, признак выхода из строя ремня генератора. Если ремень стал слишком сухим, жёстким и растрескался, его однозначно нужно заменить. А если он по-прежнему эластичный, достаточно его подтянуть.
Прокладка в коллекторе
На ДВС h4m может прогореть прокладка, расположенная между коллектором и приёмной трубой. Об этом даст знать резкий звук, при наборе оборотов. При данной неисправности прокладка подлежит замене.
Плохо заводится в морозы
Многие водители жалуются на плохой запуск h4m в морозную погоду. Эта проблема присуща данному семейству моторов. Для решения неполадки нужно иметь запасной комплект свечей. Если вкрутить новые, горячие свечи, двигатель обязательно запустится.
Возможные причины
Причина появления этого кода зависит от автомобиля. Второй код идентифицирует дефектную деталь или область, в которой возникла неисправность. Код настолько специфичен, что бюллетени технического обслуживания (TSB) должны проверяться не только для марки транспортного средства, но и для конкретной модели и имеющихся опций для точной оценки.
Я испытал несколько автомобилей Nissan с кодом U1000, которые стояли отдельно. Никаких проблем не было обнаружено ни в одной из систем, но код сохранился. Код был просто проигнорирован, что не свидетельствовало об отсутствии каких-либо проблем с управлением автомобилем или эксплуатационными проблемами.
Некоторые автомобили рекомендуют вам заменить ECM, поскольку это основная причина появления этого кода на этом автомобиле. Другие могут привести к отказу электродвигателя стеклоочистителя с регулируемой скоростью. В случае с одним известным Nissan TSB, исправление состоит в том, чтобы очистить и затянуть заземляющие соединения проводки.
Недостатки и слабые места мотора H4M
H4M (он же HR16DE)
Несмотря на свои надежность и экономичность, мотор H4M все же имеет ряд минусов и слабых мест.
Основные проблемы, возникающие в ходе эксплуатации, связаны с повышенным расходом масла и стуками из-под капота. Если заметное потребление масла Н4М началось при еще маленьком пробеге, значит, желательно подобрать другое масло. В случае, если проблема появилась при пробеге за 120-150 тыс. км, то, вероятно, двигателю пора на «капиталку».
Причиной подкапотных стуков бывает «уставшая» подушка двигателя, на H4M изнашивается обычно правая. Также зачастую это неотрегулированные клапана или вытянувшаяся цепь ГРМ, особенно, если автомобиль активно и динамично эксплуатируется.
Ремень генератора H4M
Встречаются и менее значительные проблемы у Н4М, такие как свист ремня генератора, слабое реле блока зажигания и прогорание прокладки приемной трубы глушителя.
Характеристики двигателя Ниссан-Рено HR16DE-H4M
| Производство | |
| Марка двигателя | HR16DE / H4M |
| Годы выпуска | 2006-н.в. |
| Материал блока цилиндров | алюминий |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 83.6 |
| Диаметр цилиндра, мм | 78 |
| Степень сжатия | 10.7 |
| Объем двигателя, куб.см | 1598 |
| Мощность двигателя, л.с./об.мин | |
| Крутящий момент, Нм/об.мин | |
| Топливо | 95 |
| Экологические нормы | Евро 4/5 |
| Вес двигателя, кг | н.д. |
| Расход масла, гр./1000 км | до 500 |
| Масло в двигатель | |
| Сколько масла в двигателе | 4.3 |
| Замена масла проводится, км | |
| Рабочая температура двигателя, град. | н.д. |
| 150+ |
125
Двигатель устанавливался</td></tr> Краска для аэрографии на авто
Клапан фазорегулятора
Он устанавливается, чтобы определять давление масла на фазорегулятор, который меняет угол опережения зажигания. Отклонение клапана осуществляется электромотором, его параметры отражаются на параметрах угла опережения зажигания, и находится в пределах от 0 до 45, чем интенсивнее работает двигатель, тем выше значение.
Признаки неисправности клапана фазорегулятора – машина начинает глохнуть на холостых оборотах, падает тяга, увеличивается расход топлива. Если на холостых двигатель глохнет, раскручивается болтик клапана, и он вынимается. Часто его разъем забивается пластиковой стружкой и клапан перестаёт работать.
