История парового двигателя: эолипил герона

История создания паровой турбины

В ходе истории было предпринято большое количество попыток создания механизмов, похожих на паровую турбину именно в том виде, какой мы ее рассматриваем сейчас. Можно сказать, что все началось еще в I веке. Герон Александрийский создал интересный механизм (рисунок 2). Но его потенциал не оценили и восприняли как забавную игрушку.

Рисунок 2. Геронов шар

Это изобретение по праву можно назвать первым прототипом паровой турбины. В котле кипела вода и образовывался пар. По трубке пар подавался к шару и вылетал из сопел. Шар начинал вращаться.

Считается, что первую паровую турбину создал в 1883 году шведский изобретатель Густав Лаваль. В 1889 году Лаваль дополнил сопла турбины коническими расширителями. Такой вариант сопел стал прародителем будущих ракетных сопел. Турбина Лаваля стала прорывом в инженерии.

С этого момента турбины стали активно использовать для приведения в действие электрогенераторов. В этом же году количество используемых турбин выросло до трехсот.

В 1894 году английский инженер Чарлз Парсонс построил опытное судно “Турбиния” с приводом от паровой турбины. Скорость этого судна достигала $60 \frac{км}{ч}$. В настоящее время судно находится в музее Newcastle’s Discovery Museum (рисунок 3), а её турбина находится в Лондонском музее науки.

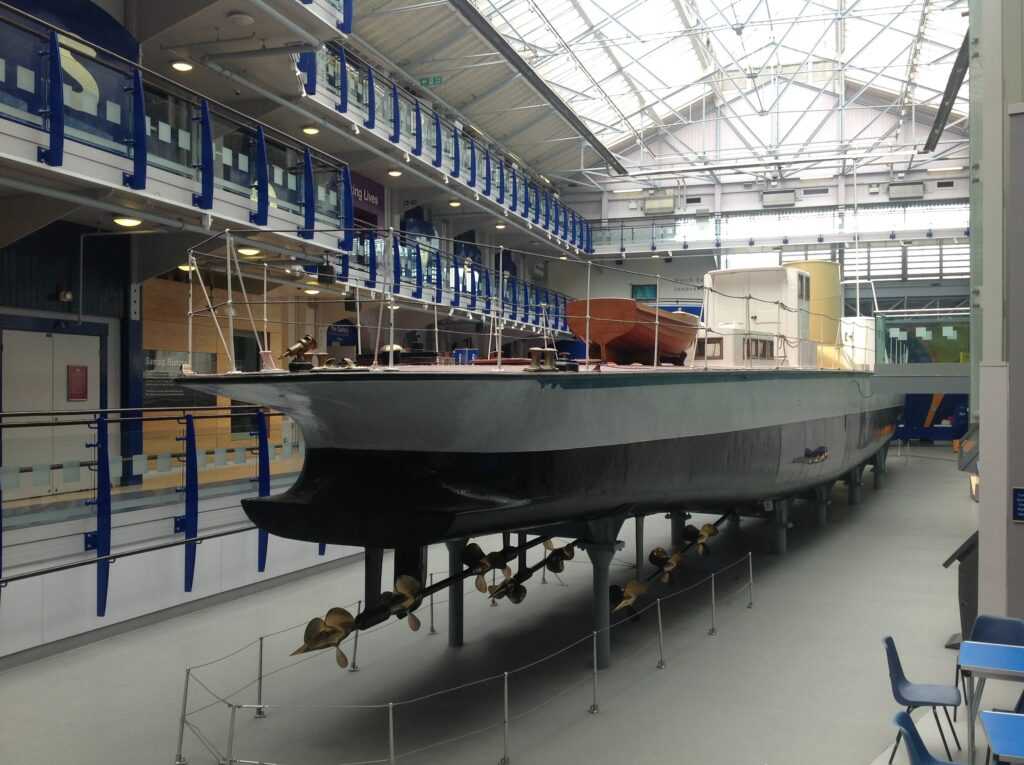

Рисунок 3. “Турбиния” в музее Newcastle’s Discovery Museum

{"questions":,"answer":}}}]}

Анализ теплового цикла

Тепловой цикл включает в себя четыре термодинамических базовых процесса. Вначале происходит преобразование состояния рабочего тела, а затем, возвращение его в исходное состояние: сжатие, получение тепла, расширение и отвод тепла.

Каждый из этих процессов осуществляется по следующей схеме, которая определяет условия реализации цикла:

1. Изотермический — работа выполняется при постоянной температуре.
2. Изобарический — рабочий цикл реализуется при постоянном давлении.
3. Изометрический — тепловой процесс протекает при постоянном объеме
4. Адиабатический — цикл осуществляется при постоянной энтропии.

Для того чтобы процесс был максимально приближен к обратимому, есть два способа перемещения поршня: изотермический — это означает, что тепло постепенно поступает или выходит из резервуара при температуре, бесконечно отличающейся от температуры газа в поршне, и адиабатический, при котором теплообмен вообще не происходит, газ действует, как пружина.

Таким образом, когда подводится тепло и газ расширяется, температура газа должна оставаться такой же, как и у источника тепла, при этом газ расширяется изотермически. Точно так же позже он будет сжиматься в цикле изотермически, с выделением тепла.

Чтобы выяснить эффективность, нужно проследить за полным циклом двигателя, выяснить, сколько он работает, сколько тепла забирается из топлива и сколько энергии теряется при подготовке к следующему циклу.

Характеристики теплового цикла, связанного с тепловым двигателем, обычно описываются с помощью двух диаграмм изменения состояния: диаграммы PV, показывающей соотношение давление-объем, и диаграммы TS, демонстрирующей пару температура-энтропия.

Отличительные черты

Как уже говорилось раньше, предпринимались попытки использовать газотурбинный двигатель для автомобиля, однако дальше испытаний дело не пошло. Единственная отрасль, в которой агрегат нашёл применение — авиация.

Если сравнивать газотурбинный мотор с иными силовыми установками, то у первого изделия значение вырабатываемой мощи по отношению к массе больше. Так же плюс в используемом топливе, доведённый до мелкодисперсного состояния, ассортимент воображает, главный вид — керосин и дизель. Но возможно применение: бензина, газа, спирта, мазута, угольной пыли и т.п.

Агрегат с поршнями и газотурбинная установка, это моторы, работающие на основе тепла, преобразующие энергию, выделившуюся при горении в работу механики. Разница между устройствами заключается в течение процесса. В обоих моторах происходит забор и воздушное сдавливание, после чего подаётся порция горючего, затем субстанция горит, увеличивается и сбрасывается атмосферную среду.

В поршневых установках описанные действия происходят в одной точке — камере сгорания, при этом соблюдается очерёдность действий. Для газотурбинного двигателя характерно протекание действий в нескольких частях механизма одновременно.

Что бы понять, как работает газотурбинный двигатель, разделяют этапы протекания процессов, которые в сумме составляют преобразование топлива в работу:

Подведение горючего и образование смеси.

За счёт прохождения атмосферного воздуха через компрессорное колесо, смесь сжимается в объёме, увеличивая напор, до сорока раз. После происходит перетекание воздуха в горящий объём, куда подаётся и топливо. Перемешиваясь с воздушной массой и сгорая, смесь энергетически преобразуется.

Энергетическое рабочее преобразование.

Выделившуюся силу переформатируют в работу механики. Для этого используют специальные лопатки, которые вращаются в газовой струе, выходящей с напором.

Распределение силы.

Распределяя полученную работу, задействуют её кусок в сдавливании очередной воздушной порции, оставшаяся мощь отводится для привода механизма.

Таким образом, видно, что действие газотурбинного устройства сопровождается оборачиванием и это единственное перемещение в установке. Тогда как для других видов силовых агрегатов действию сопутствует перемещение вытеснителя. Учитывая, что габариты и масса газотурбинного агрегата меньше поршневого собрата, а полезный коэффициент и мощь выше, превосходство первого очевидно. Однако увеличенный аппетит и сложность эксплуатации нивелируют преимущества. С целью экономии горючего, установки применяют устройство обмена теплом.

Схема включения в процесс турбины:

Генри Форд и его вклад в усовершенствование двигателей

В истории автомобилестроения и дальнейшей разработки моторов обычно выделяют деятельность в этом отношении американского конструктора Генри Форда. Именно он, как считается, начал массовый промышленный выпуск автомобилей. Он занимался дальнейшим конструированием двигателей, повышая его технологические характеристики.

Его фирма, учрежденная в 1903 году, сконструировала и выпускала разные модели моторов, в том числе для грузовых автомобилей восьмицилиндровый двигатель. Компания Форда, организовав широкий выпуск автомобилей, имела достаточно массовый трудовой коллектив, разрабатывала двигатели разных типов для разных машин и даже в периоды, отмечаемые в сфере экономики определенным спадом, продолжала активно вести производство и дальнейшие конструкторские исследования.

Принцип действия паровой турбины

Турбина состоит из металлического цилиндра, внутри которого находится вал (1) с закрепленными на нем рабочими колесами (дисками) (2). На дисках находятся металлические лопатки особой, изогнутой формы. Между рабочими колесами размещены трубчатые сопла (3), из которых с большой скоростью вырываются струи горячего пара, оказывающие мощное давления на лопатки. Температура пара имеет температуру близкую к 600 0 С. Внутри турбины пар расширяется, охлаждается и далее, после конденсации, с помощью насоса направляется снова в котел-нагреватель.

Рис. 3. Как устроена паровая турбина

Давление пара на лопатки заставляет вращаться вал турбины — производится работа. Когда вал турбины соединен с валом электрогенератора (ротором), вырабатывается электрический ток. Частота вращения вала достигает 3000 оборотов в минуту. Для увеличения скорости вращения, в современных турбинах используется не один, а большое количество дисков, закрепленных на общий вал. Пар оказывает давление на лопатки сразу всех дисков, что повышает эффективность турбины.

Заметим, что турбина может вращаться только в одном направлении и скорость ее может изменяться в широких пределах. Еще одним преимуществом турбин является отсутствие толчков, которые получаются в ДВС при движении поршней взад и вперед. КПД современных турбоагрегатов может достигать 40-50%, а мощность — 1500 МВт.

Первооткрывателем принципа работы паровой турбины считается греческий математик Герон Александрийский (1 век н.э.), предложивший использовать реактивные свойства горячего пара для вращения металлического шара. Дальнейшее развитие и совершенствование этой идеи продолжалось вплоть до конца XIX века. Ученые и инженеры многих стран в разное время внесли свой вклад в совершенствование конструкции этого двигателя. Так, например, многоступенчатую турбину, предназначенную для вращения ротора электрогенератора, запатентовал в 1885 г. английский механик Чарльз Парсонс. А конструкцию сопла для паровых турбин, позволяющего получать сверхзвуковые скорости газа, предложил шведский инженер Густаф де Лаваль в 1890 г. Теперь это сопло так и называется — “сопло Лаваля”.

Как Геронов шар стал началом развития паровых двигателей, которые изменили мир.

Почти за 1800 лет до начала промышленной революции древний инженер по имени Герон создал первый в мире паровой двигатель.

В давние времена культурная столица Римской империи Александрия, расположенная на средиземноморском побережье Египта, была местом зарождения и развития новых религий. Но именно здесь берет свое начало уникальное изобретение, которое в последующем перевернет мир. Речь идет о паровой машине Герона, созданной в 69 году н.эры.

Спустя почти полвека после правления Цезаря Августа империя приближалась к своему историческому пику, и новые религиозные течения начали проникать на ее территорию площадью 2,2 миллиона квадратных миль.

В городе быстро зарождались разнообразные мистические культы, практиковались новые формы поклонения и даже создавались совершенно новые боги из плавильного котла римских, греческих и египетских верований.

При таком количестве храмов, претендующих на звание истинных проводников божественной сущности, конкуренция за последователей была жесткой

Чтобы выделиться и привлечь внимание, греческие священники обратились к Герону, также известному как «механикос» («человек-машина»), с просьбой о разработке механизмов, демонстрирующих разные небесные и «божественные» явления

Wikipedia

Но грек-вундеркинд не полагался на благосклонность своего пантеона богов для создания невозможного. Вместо этого он использовал науку и инженерию, которые потом выпадут из поля зрения на многие сотни лет.

В древних храмах Герон применил силу гидравлики и пара, создавая поющих птиц, вспышки пламени и движущихся статуй в надежде внушить богобоязненным гражданам религиозный трепет.

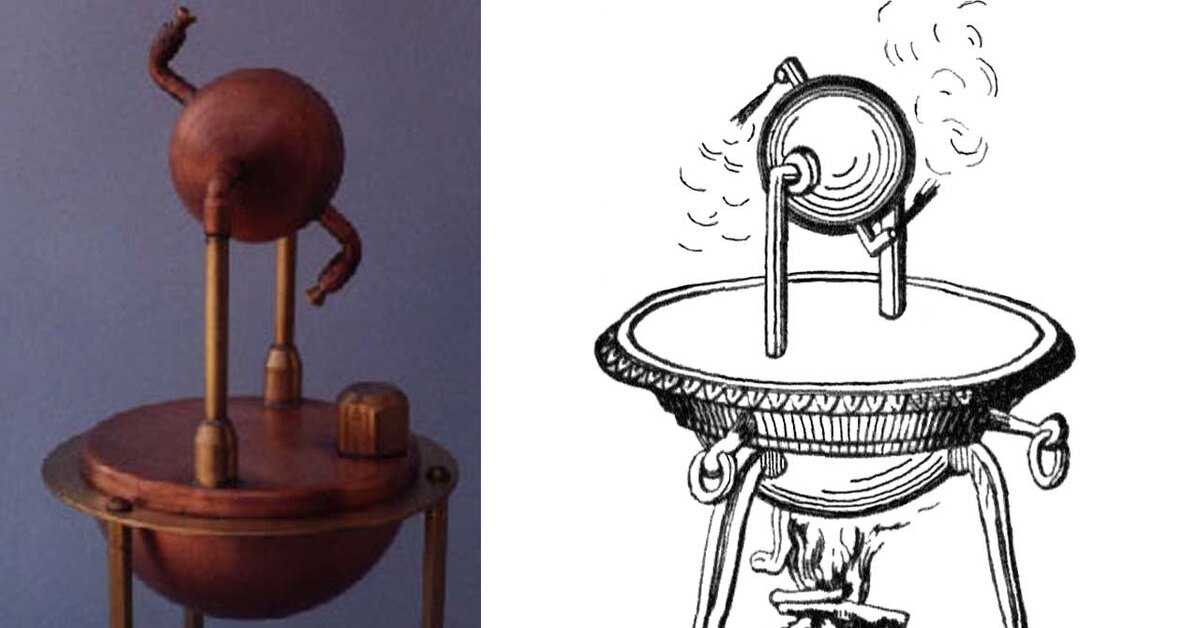

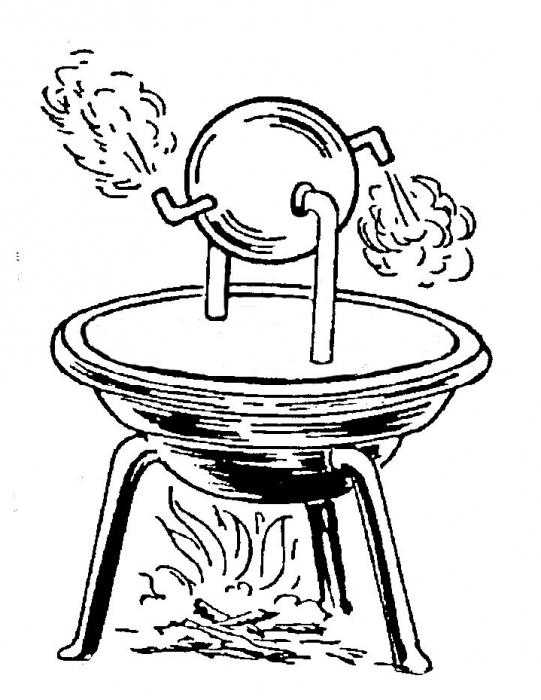

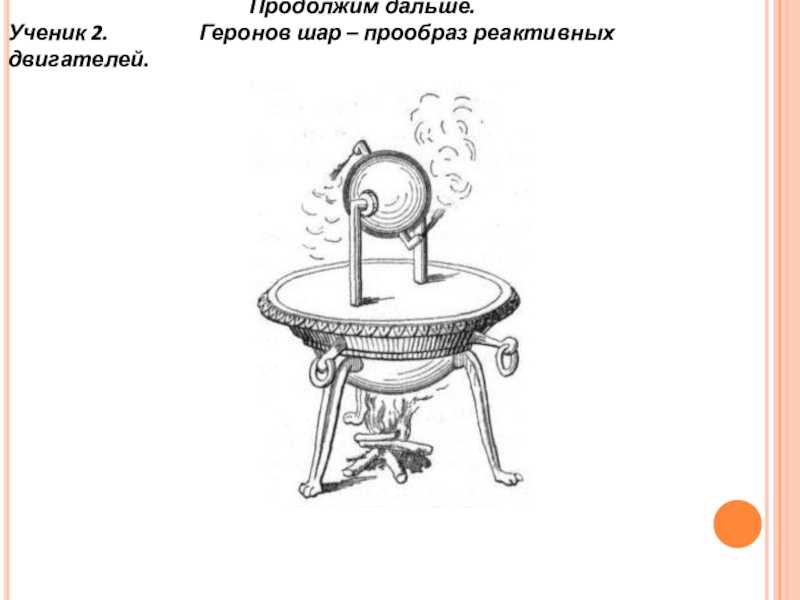

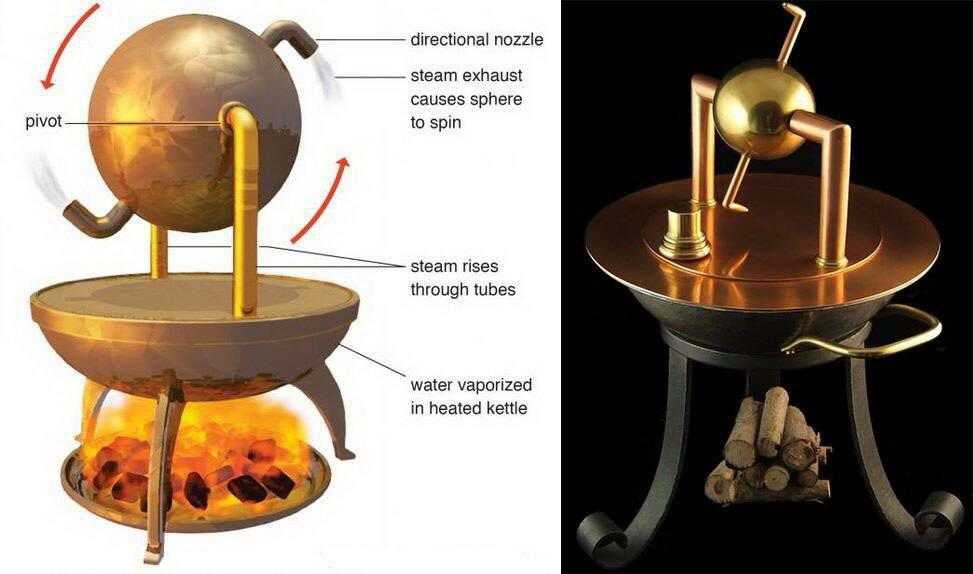

В процессе создания таких рукотворных чудес он изобрел нечто, что изменило мир, – эолипил, также известный как Геронов шар или турбина. Это была, по сути, первая в мире паровая машина.

Комбинированный двигатель внутреннего сгорания

Турбонагнетание

Наиболее распространённым типом комбинированных двигателей является поршневой с турбонагнетателем.
Турбонагнетатель или турбокомпрессор (ТК, ТН) — это нагнетатель, который приводится в движение выхлопными газами. Получил своё название от слова «турбина» (фр. turbine от лат. turbo — вихрь, вращение). Это устройство состоит из двух частей: роторного колеса турбины, приводимого в движение выхлопными газами, и центробежного компрессора, закреплённых на противоположных концах общего вала.

Струя рабочего тела (в данном случае, выхлопных газов) воздействует на лопатки, закреплённые по окружности ротора, и приводит их в движение вместе с валом, который изготовляется единым целым с ротором турбины из сплава, близкого к легированной стали. На валу, помимо ротора турбины, закреплён ротор компрессора, изготовленный из алюминиевых сплавов, который при вращении вала позволяет нагнетать воздух в цилиндры ДВС. Таким образом, в результате действия выхлопных газов на лопатки турбины одновременно раскручиваются ротор турбины, вал и ротор компрессора. Применение турбокомпрессора совместно с промежуточным охладителем воздуха (интеркулером) позволяет обеспечивать подачу более плотного воздуха в цилиндры ДВС (в современных турбированных двигателях используется именно такая схема). Часто при применении в двигателе турбокомпрессора говорят о турбине, не упоминая компрессора. Турбокомпрессор — это одно целое. Нельзя использовать энергию выхлопных газов для подачи воздушной смеси под давлением в цилиндры ДВС при помощи только турбины. Нагнетание обеспечивает именно та часть турбокомпрессора, которая именуется компрессором.

На холостом ходу, при небольших оборотах, турбокомпрессор вырабатывает небольшую мощность и приводится в движение малым количеством выхлопных газов. В этом случае турбонагнетатель малоэффективен, и двигатель работает примерно так же, как без нагнетания. Когда от двигателя требуется намного большая выходная мощность, то его обороты, а также зазор дросселя, увеличиваются. Пока количества выхлопных газов достаточно для вращения турбины, по впускному трубопроводу подаётся намного больше воздуха.

Турбонагнетание позволяет двигателю работать более эффективно, поскольку тому что турбонагнетатель использует энергию выхлопных газов, которая, в противном случае, была бы (большей частью) потеряна.

Однако существует технологическое ограничение, известное как «турбояма» («турбозадержка») (за исключением моторов с двумя турбокомпрессорами — маленьким и большим, когда на малых оборотах работает маленький ТК, а на больших — большой, совместно обеспечивая подачу необходимого количества воздушной смеси в цилиндры или при использованием турбины с изменяемой геометрией, в автоспорте также применяется принудительный разгон турбины с помощью системы рекуперации энергии). Мощность двигателя увеличивается не мгновенно из-за того, что на изменение частоты вращения двигателя, обладающего некоторой инерцией, будет затрачено определённое время, а также из-за того, что чем больше масса турбины, тем больше времени потребуется на её раскручивание и создание давления, достаточного для увеличения мощности двигателя. Кроме того, повышенное выпускное давление приводит к тому, что выхлопные газы передают часть своего тепла механическим частям двигателя (эта проблема частично решается заводами-изготовителями японских и корейских ДВС путём установки системы дополнительного охлаждения турбокомпрессора антифризом).

Развитие двигателей

Впоследствии в XIX столетии разные конструкторы продолжали придумывать и собирать свои модели двигателей. В начале века братья Нисефор и Клод Ньепс во Франции собрали и запатентовали свою модель устройства. Они получили поддержку от коллег и продолжали вести разработки, в том числе теоретические на основе изучения научных трудов в разных сферах знания. Известность получил теоретический трактат 1824 года Сади Карно, в котором изучались вопросы применения топлива для работы двигателя.

В 1858 году бельгийский ученый Жан Жозеф Этьен Ленуар собрал свою модель устройства. Отмечается, что она имела карбюратор и систему зажигания, но не имела охлаждающего устройства, поэтому быстро пришла в неисправность. Доработав свою модель, Ленуар в 1863 году установил ее на автомобиль, который совершил путь, проехав около 50 миль.

Особенностью этого периода являются разработки и поиски моделей двигателей, которые бы функционировали. Еще не ставился поэтому вопрос об их использовании на средствах транспорта. Все эти модели еще так или иначе дорабатывались, их функционирование предполагало использование разных видов топлива. Однако во второй половине XIX века уже проведенные опыты и имеющиеся модели привели к началу их внедрения на транспорт и практического применения.

Отношение диаметра цилиндра к ходу поршня

Одним из основополагающих конструктивных параметров ДВС является отношение хода поршня к диаметру цилиндра (или наоборот). Для более быстроходных бензиновых двигателей это отношение близко к 1, на дизельных моторах ход поршня, как правило, тем больше диаметра цилиндра, чем больше двигатель. Оптимальным с точки зрения газодинамики и охлаждения поршня является соотношение 1 : 1. Чем больше ход поршня, тем больший крутящий момент развивает двигатель и тем ниже его рабочий диапазон оборотов. Наоборот, чем больше диаметр цилиндра, тем выше рабочие обороты двигателя и тем ниже его крутящий момент на низких оборотах. Как правило, короткоходные ДВС (особенно гоночные) имеют больший крутящий момент на единицу рабочего объема, но на относительно высоких оборотах (больше 5000 об/мин.). При большем диаметре цилиндра/поршня сложнее обеспечить должный теплоотвод от донышка поршня ввиду его больших линейных размеров, но при высоких рабочих оборотах скорость поршня в цилиндре не превышает скорости поршня более длинноходного на его рабочих оборотах.

Реальные КПД у современных машин

На практике невозможно полностью преобразовать тепло в механическую энергию. Эффективность даже самых совершенных тепловых машин довольно низкая, обычно ниже 50%, а зачастую намного ниже. Тепловая эффективность различных машин, разработанных и используемых сегодня:

1. В середине XX века типичный паровоз имел КПД около 6%. Это означает, что на каждые 100 МДж сгоревшего угля вырабатывается только 6 МДж механической энергии.
2. Бензиновый автомобиль работает с КПД равным 25%. Около 75% отбрасывается в виде отработанного тепла.
3. Класс дизельных автомобилей работает на 35%, поэтому такие модификации более эффективны.
4. Судовые дизельные двигатели имеют КПД, превышающий 50%.
5. Современные атомные электростанции имеют КПД порядка 33%, поэтому для выработки 1000 МВт электроэнергии требуется затратить 3000 МВт тепловой энергии, получаемой в результате деления ядер урана. Следующий путь увеличения КПД — это повышение параметров перегретого пара в парогенераторах, что требует увеличения давления внутри котлов и ограничено возможностями металлургии. Современные возможности технологии позволяют получать перегретый пар высокого давления температурой 500−560 С.
6. Угольные тепловые станции ТЭС с аналогичными параметрами перегретого пара с многоступенчатым подогревом на турбогенераторе могут достигать КПД 48%.

Самое большее что удалось достигнуть — это современные газотурбинные установки с комбинированным циклом из двух циклов Брайтона и Ренкина, с максимальным КПД тепловой машины порядка 55%, в отличие от одного парового цикла на ТЭЦ, которая ограничена КПД 35−48%.

• Составьте план сообщение об имени существительном как часть речи



• Сообщение о рагнеде на русском



• Антропосоциогенез биологическая и социокультурная эволюция сообщение по обществу 10 класс



• Сообщение о любом путешественнике востока средневековья



• Сообщение о базе отдыха

Изобретение…

История изобретения паровых машин начинает свой отсчет еще с первого столетия нашей эры. Нам становится известно устройство, описанное Героном Александрийским, и приводимое в действие паром. Пар, выходящий из сопл по касательной, закреплённых на шаре, заставлял двигатель вращаться. Настоящая же паровая турбина была изобретена в средневековом Египте гораздо позднее. Ее изобретателем является арабский философ, астроном и инженер 16 века Таги-аль-Диноме. Вертел с лопастями начинал вращаться благодаря потокам пара, направленным на него. В 1629 г. подобное решение было предложено итальянским инженером Джованни Бранка. Главным минусом этих изобретений было то, что потоки пара были рассеивающимися, а это безусловно приводит к большим потерям энергии.

Дальнейшее развитие паровых машин, не могло происходить без подобающих условий. Необходимо было и экономическое благополучие и необходимость данных изобретений. Естественно этих условий не было и не могло быть до 16 века, в виду столь низкого уровня развития. В конце 17 века была создана пара экземпляров сих изобретений, но серьезно воспринята не была. Создателем первой является испанец Аянс де Бомонт. Эдвард Сомерсет — ученый из Англии в 1663 году опубликовал проект и установил приводимое в движение паром устройство для подъёма воды на стену Большой башни в замке Реглан. Но поскольку все новое трудно воспринимается человеком, то финансировать данный проект никто не решился. Создателем парового котла считается француз Дени Папен. В ходе проведения опытов по вытеснению воздуха из цилиндра, посредством взрыва пороха, он выяснил, что полный вакуум можно получить только с помощью кипящей воды. А чтобы цикл был автоматический, необходимо чтобы пар производился отдельно в котле. Папену приписывают изобретение лодки, которое приводилось в движение посредством реактивной силы в комбинации концепций Таги-аль-Дина и Севери; также его изобретением считается предохранительный клапан.

Все описанные устройства не были использованы и признаны практичными. Даже «пожарная установка», которую в 1698 году сконструировал Томас Севери, прослужила не долго. Из-за высокого давления создаваемого паром в емкостях с жидкостями, они часто взрывались. Поэтому его изобретение посчитали небезопасным. В свете всех этих неудач история изобретения паровых машин могла бы прерваться, но нет.

Превью — увеличение по клику.

На картинках изображен паровой тягач Куньо. Как можно заметить, он был очень громоздким и неудобным в управлении.

Английским кузнец, Томас Ньюкомен в 1712 году продемонстрировал свой «атмосферный двигатель». Он представлял собой усовершенствованную модель парового двигателя Севери. Он получил свое применение в качестве откачки воды из шахт. В шахтном насосе коромысло было связано с тягой, которая спускалась в шахту к камере насоса. Возвратно-поступательные движения тяги передавались поршню насоса, подававшему воду вверх. Двигатель Ньюкомена был популярен и пользовался спросом. Именно с появлением данного двигателя принято связывать начало английской промышленной революции. В России первая вакуумная машина была спроектирована И.И.Ползуновым в 1763 году, а через год проект был воплощен в жизнь. Она приводила в действие воздуходувные меха на Барнаульских Колывано-Воскресенских заводах. Идея Оливера Эванса и Ричарда Тревитика, о использовании паров высокого давления, принесла значительные результаты. Р.Тревитик успешно построил промышленные однотактовые двигатели высокого давления, известные как «корнуэльские двигатели». Не смотря на увеличение эффективности, так же возросло количество случаев взрывов котлов, которые не выдерживали огромного давления. Поэтому принято было использовать предохранительный клапан, для выпуска излишнего давления.

Французский изобретатель Николас-Йозеф Куньо продемонстрировал в 1769 году первое действующее самоходное паровое транспортное средство: «fardier à vapeur» (паровая телега). Его изобретение можно посчитать первым автомобилем. Самоходный паровой трактор используемый в качестве мобильного источника механической энергии показал свою эффективность, он приводил в движение различные СХ машины. В 1788 году был построен, Джоном Фитчем пароход, который осуществлял регулярное сообщение по реке Делавер между Филадельфией и Берлингтоном. Он обладал вместимостью всего 30 человек, а передвигался со скоростью до 12 км/ч. 21 февраля 1804 года на металлургическом заводе Пенидаррен в Мертир-Тидвиле в Южном Уэльсе был продемонстрирован первый самоходный железнодорожный паровой поезд, который был построен Ричардом Тревитиком.

Чарльз Алджернон Парсонс

Чарльз Парсонс родился в 1854 г. и получил классическое английское образование, закончив Кембриджский университет. Родом своей деятельности он избрал машиностроение и с 1976 г. стал работать на заводе Армстронга в Ньюкасле. Талант и изобретательность конструктора в сочетании с финансовыми возможностями родителей позволили Парсонсу быстро встать во главе собственного дела. Уже в 1883 г. он совладелец фирмы «Кларк, Чапмэн, Парсонс и Ко», а в 1889 г. — владелец собственного турбостроительного и динамостроительного завода в Гитоне.

Первую паровую многоступенчатую турбину реактивного типа Парсонс построил в 1884 г. Она предназначалась вовсе не для привода относительно маломощных сепараторов, а для работы совместно с электрическим генератором. Таким образом, уже с первого шага Парсонс правильно предугадал одну из наиболее перспективных областей применения паровых турбин, и в дальнейшем ему не пришлось разыскивать потребителей для своего изобретения. С целью уравновешивания осевого усилия пар подавался к середине вала турбины, а затем протекал к ее концам. Первая паровая турбина Парсонса имела мощность всего 6 л.с. и была подвергнута разнообразным испытаниям. Основные затруднения представляла разработка рациональной конструкции лопаток и способов их крепления в диске, а также обеспечение уплотнений. Уже в конструкции, датированной 1887 г., Парсонс применил лабиринтные уплотнения, что позволило перейти к турбинам с однонаправленным потоком пара. К 1889 г. число построенных турбин превысило 300 единиц, их мощность пока еще не достигла 100 л.с. при частоте вращения около 5000 об/мин. Такие турбины применялись преимущественно для привода электрических генераторов.

Взаимоотношения между компаньонами в «Кларк, Чапмэн, Парсонс и Ко» оказались далеко не безоблачными, и Парсонс вынужден был уйти, оставив бывшим коллегам и часть авторских прав, формально принадлежавших фирме. В связи с этим он надолго отказался от создания активных турбин (защищенных патентом) и перешел к разработке радиальных многоступенчатых турбин. Совершенствуя этот тип, конструктор сумел добиться впечатляющих результатов. Так, он уменьшил удельный расход пара с 44 до 12,7 кг/кВт·ч, но одновременно понял, что прежний аксиальный тип турбины был все же более перспективным. Начиная с 1894 г., восстановив права на патент, Парсонс вновь стал заниматься именно такими турбинами.

На своем заводе он опробовал самые различные материалы для лопаток турбин, но остановился на бронзе для насыщенного и умеренно перегретого пара, чистой меди для части высокого давления и никелевой бронзе для сильно перегретого пара. Кроме того, проводились глубокие исследования по созданию рациональной конструкции регулятора подачи пара. Для повышения точности Парсонс применил релейный принцип прерывистой подачи, позволяющий уменьшить трение. Параллельно вводились и другие усовершенствования, что в совокупности привело к уменьшению удельного расхода пара до 9,2 кг/кВт·ч у турбины мощностью 400 кВт, изготовленной в 1896 г.
