Тахограф

Установка тахографа

Цена зависит от типа устройства и сложности его монтажа. Стоимость сертифицированного прибора колеблется от 25000 – 35000 рублей и выше. За установку, калибровку и активацию придется заплатить еще 20% — 30% от этой суммы.

Несколько примеров стоимости на момент публикации

Обратите внимание, что устройства указаны для наглядности, а не с целью каких-либо рекомендаций. И точно не указываем какой лучше поставить. Цены ориентировочные, и не являются предложениями приобрести прибор

Цены ориентировочные, и не являются предложениями приобрести прибор.

Название тахографа	Цена прибора, руб.	Сколько стоит с установкой, руб.
КАСБИ DT-20M	30 000	40 000

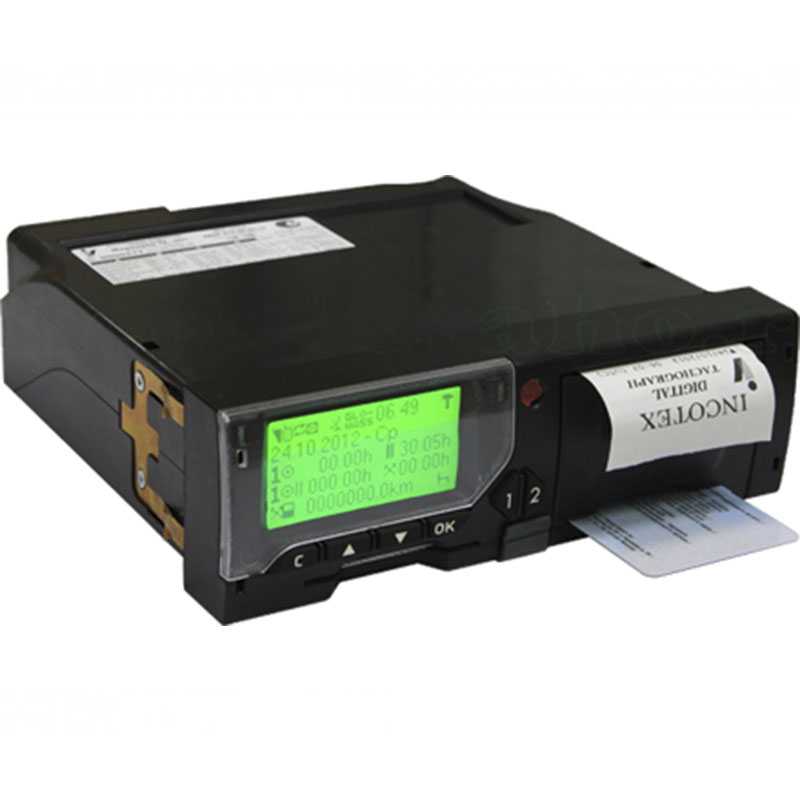

Меркурий ТА-001	29 000	35 900

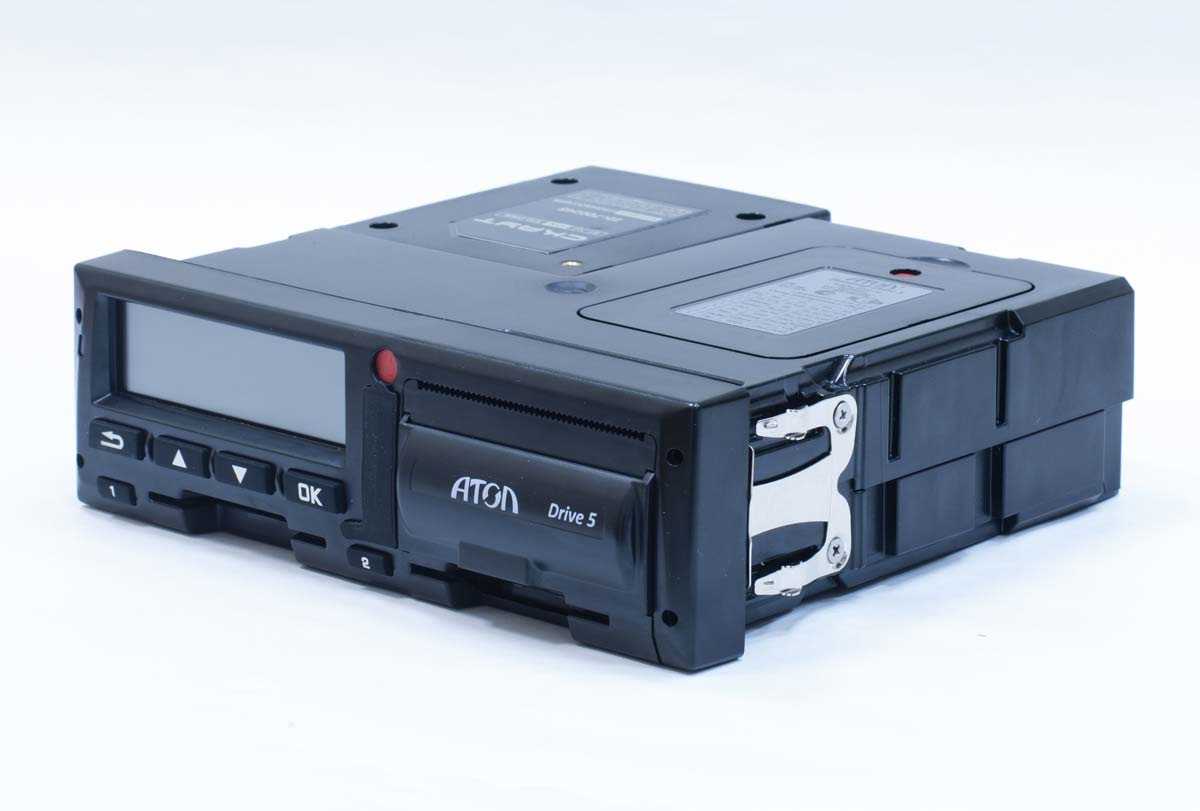

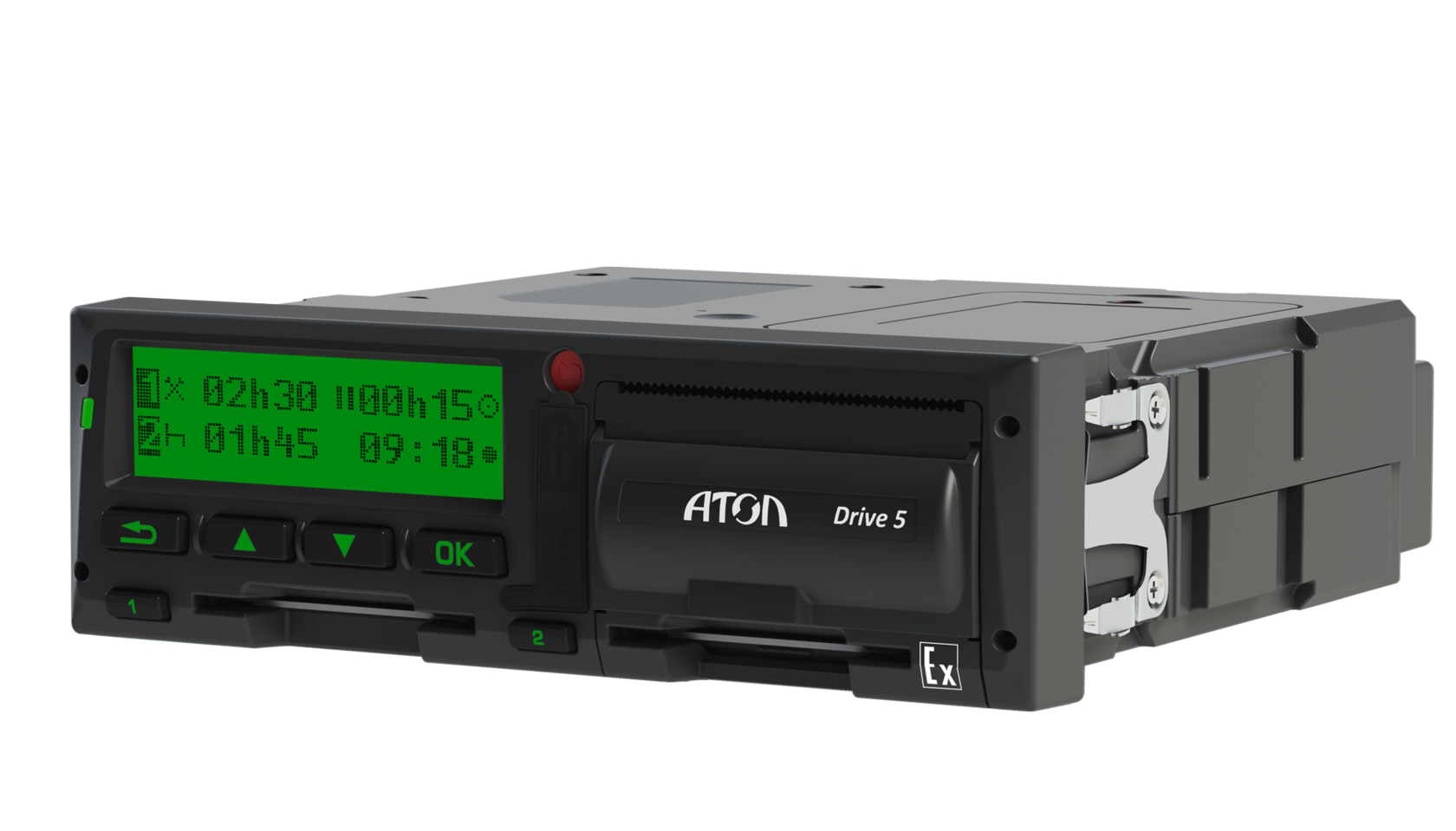

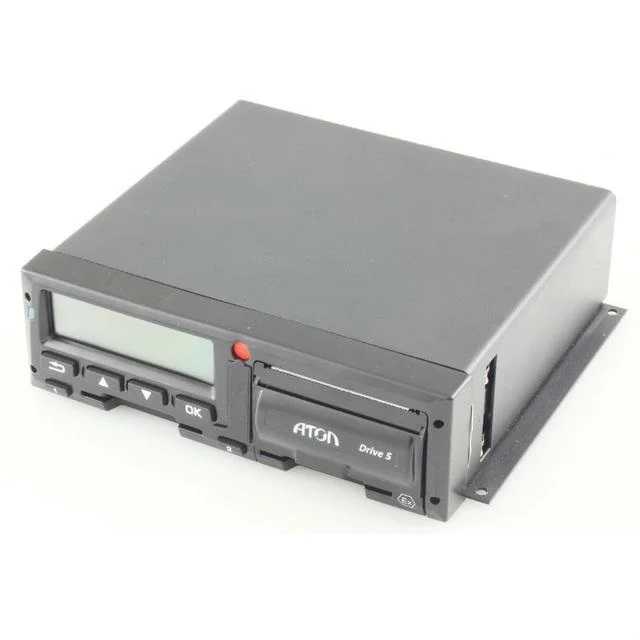

АТОЛ DRIVE 5	32 500	39 400

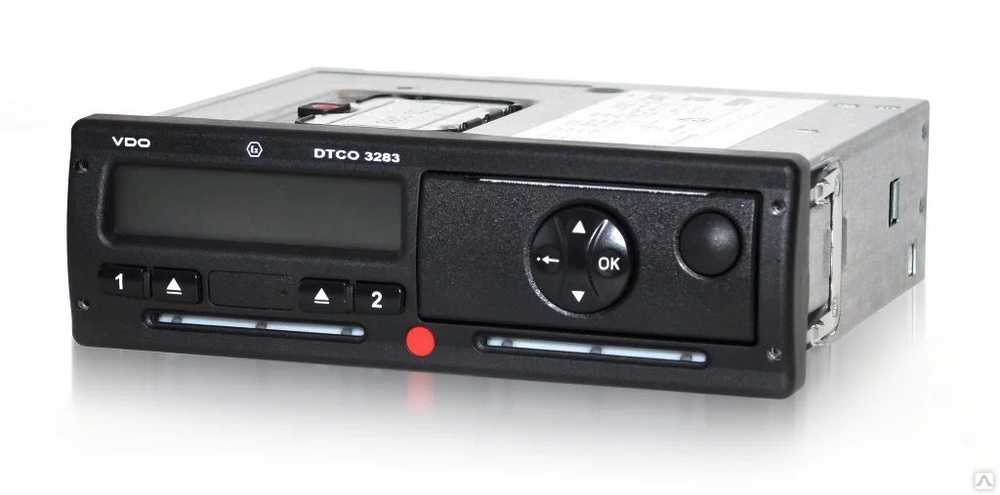

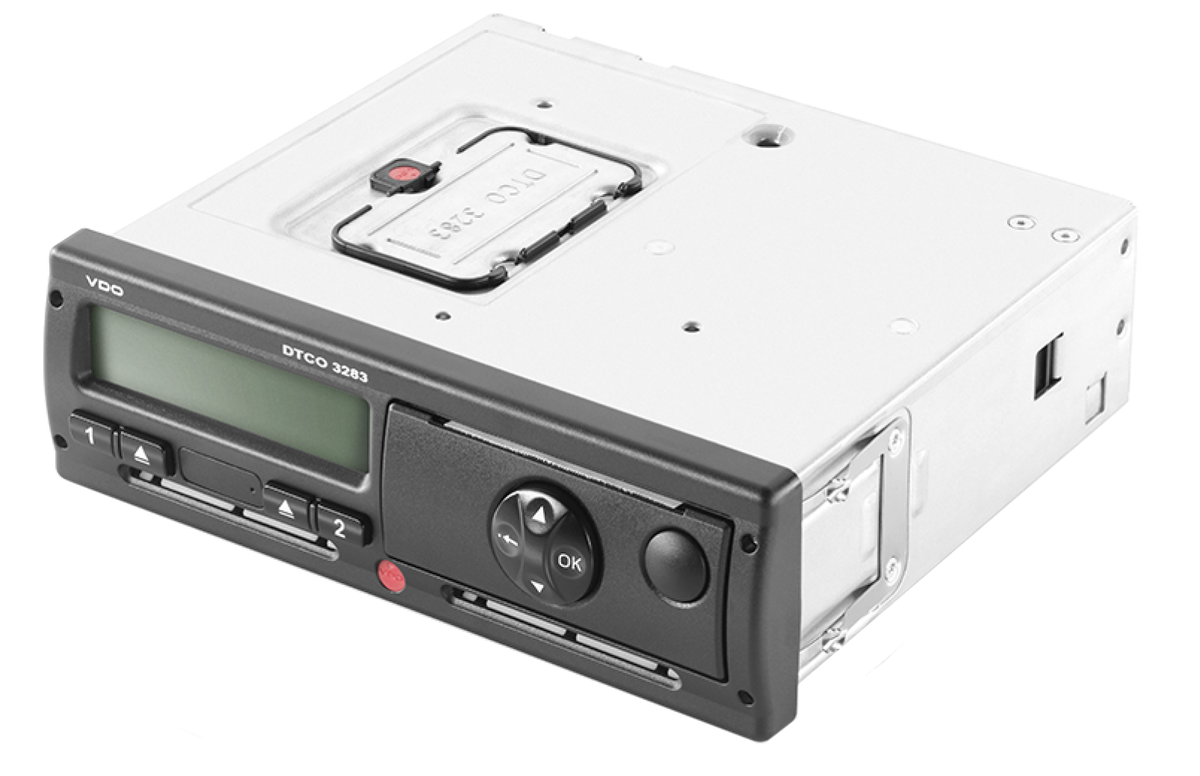

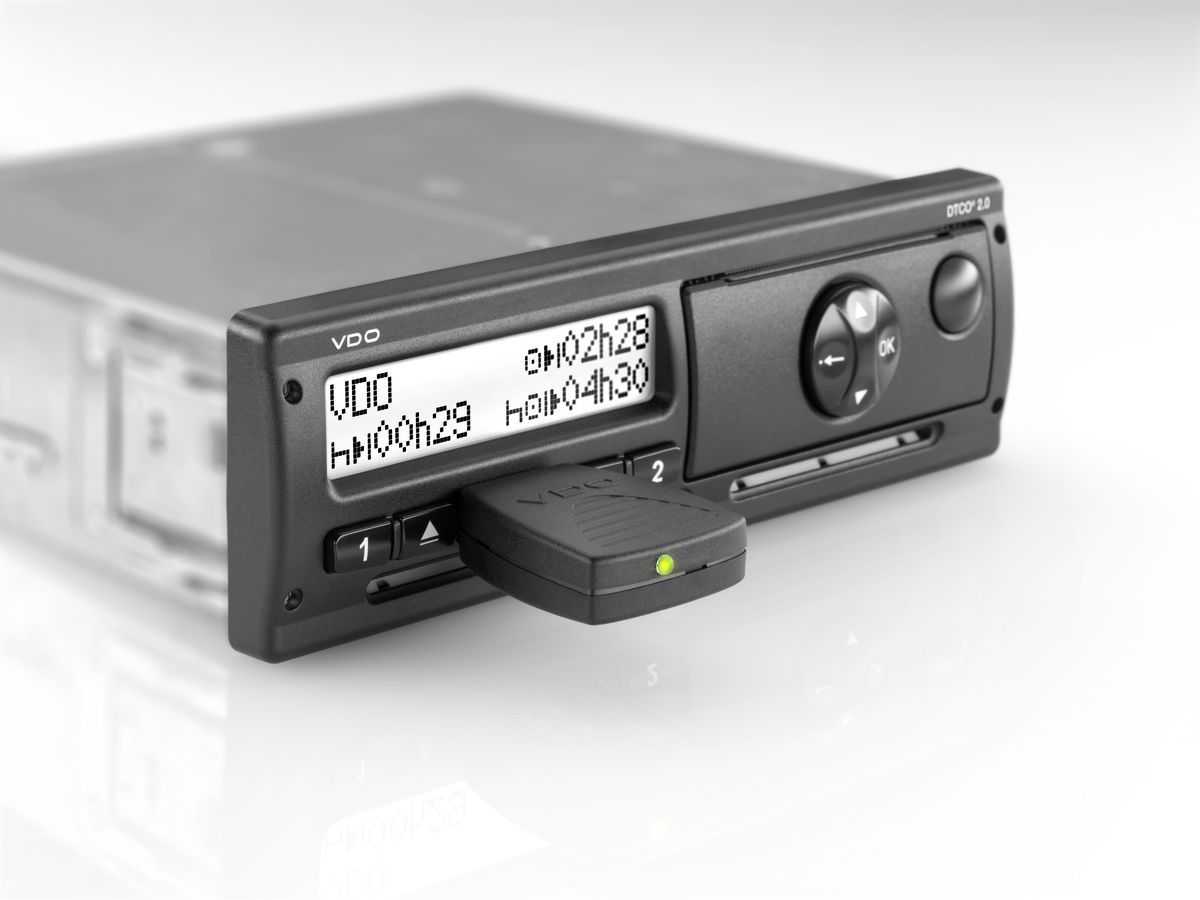

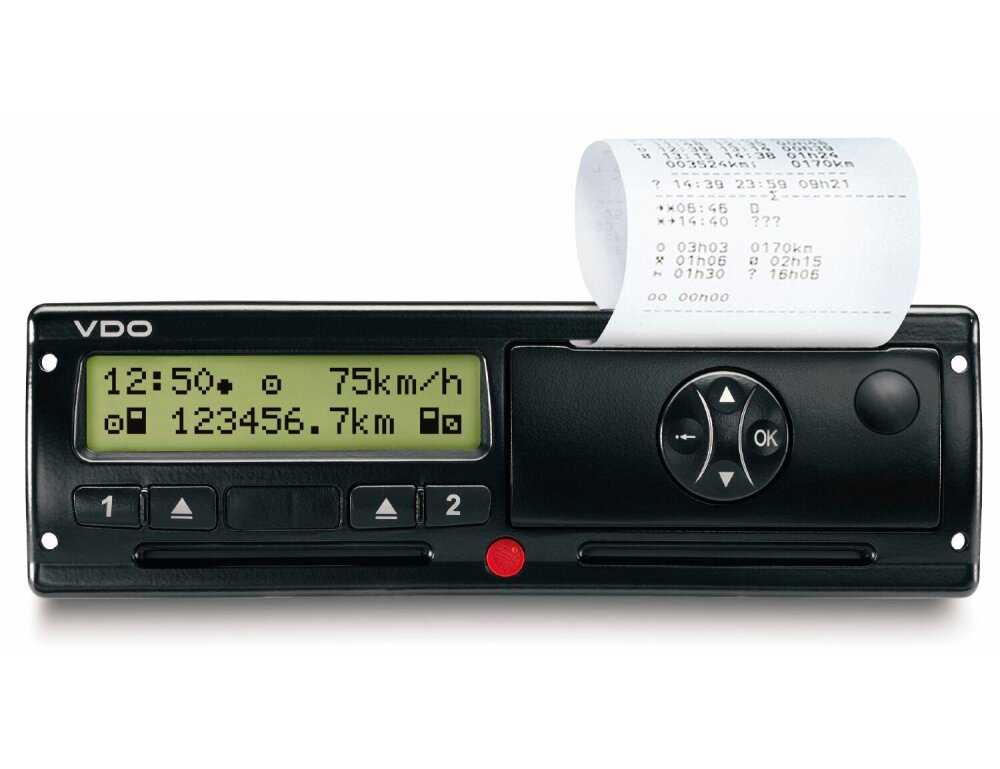

VDO DTCO 3283	37 900	44 400
EFAS V2 RUS	33 400	39 900

3. Физические лица, осуществляющие эксплуатацию грузовых автомобилей, разрешенная максимальная масса которых превышает 3500 килограммов, и автобусов, обязаны:

обеспечивать оснащение эксплуатируемых ими транспортных средств тахографами. Требования к тахографам, а также порядок оснащения тахографами, правила их использования, обслуживания и контроля их работы устанавливаются в порядке, определенном в соответствии с абзацем десятым пункта 1 настоящей статьи;

В первую очередь нужно отметить, что данный пункт распространяется только на:

грузовики категории С (разрешенная максимальная больше 3,5 тонн);
все автобусы категории D (не зависимо от количества мест и массы).

На указанные транспортные средства закон с 1 ноября 2019 года требует установить тахографы.

Внимание! Конкретные сроки установки тахографов на автобусы и грузовики зависят от разрешенной максимальной массы и экологического класса транспортного средства. Они лежат в пределах от 1 ноября 2019 года до 1 января 2022 года. Например, если водитель перевозит на автобусе собственную большую семью, то есть использует его в личных целях, ему все равно нужен тахограф

Например, если водитель перевозит на автобусе собственную большую семью, то есть использует его в личных целях, ему все равно нужен тахограф.

Например, даже если водитель всегда ездит в автобусе в одиночку, то ему нужен тахограф.

Другой пример. Водитель использует Газель категории D в качестве фургона, то есть он снял из автобуса все места, кроме водительского. Однако по документам автомобиль остается автобусом, поэтому при управлении им нужен тахограф.

Самостоятельно установить устройство в автомобиль не получится – для этого необходимо обращаться в сервисный центр, обладающий необходимыми разрешениями. Такие организации регистрируются в ФБУ «Росавтотранс» и получают лицензии на работу с криптографическим оборудованием.

При подготовке машины к монтажу мастера выбирают место для установки прибора с таким расчетом, чтобы водитель мог производить манипуляции, не отвлекаясь от управления автомобилем. Для этого может понадобиться монтаж специальных кронштейнов или прокладка трас для подключения системы.

Далее новый прибор распаковывается, подключается к бортовой сети и датчику скорости. Все соединения тщательно изолируются.

Само устройство и криптографический модуль активируются. После активации прибор калибруется для того чтобы гарантировать точность собираемых данных.

Устройство и принцип работы

Тахограф, внешне, ничем не примечательный прибор, особенно в случае с прямоугольной версией. Тем не менее внутри он начинён, как говорится, по последнему слову науки и техники. Более доскональное его изучение позволяет выделить ряд его функциональных органов и узлов.

Работа с тахографом. Видеоинструкция для водителей

Смотрите это видео на YouTube

А именно:

дисплей и клавиши управления;
термопринтер;
сканирующее устройство;
модем;
датчик перемещения.

На дисплее тахографа отображается вся необходимая информация. Клавиши предусмотрены для ввода пин-кода и активации соответствующих функций. Термопринтер выводит на бумагу все отчетные данные о поездке. Считывающее устройство служит для распознания пластиковых носителей информации.

С помощью модема реализуется функция передачи данных абоненту сети сотовой связи по GPRS. Датчик движения позволяет регистрировать данные о скорости и пройденном расстоянии.

Один из ключевых компонентов любого тахографа – блок СКЗИ. Его назначение в общих чертах сводится к зашифровыванию всех регистрирующихся данных устройства.

Кроме этого, представленное аппаратное устройство предоставляет избирательный вывод информации. Иными словами, система, в зависимости от заложенных параметров работы, определяет, какие сведенья следует выдавать в каждом конкретном случае.

Указанный прибор активируется сразу после запуска двигателя. После этого вступают в работу все системы и датчики устройства.

Как Пользоваться?

Прежде всего. хочется отметить, что сразу запомнить все обозначения распечатки тахографа практически не реально. Кроме того, если не тренировать навык регулярно – пиктограммы забываются. Просто сохраните эту страницу в закладках и используйте при необходимости. Это электронная шпаргалка, в которую можно в любой момент заглянуть и вспомнить значение символы распечатки тахографа.

Напоминаем, что гораздо удобнее искать и анализировать нарушения на картах тахографа при помощи специальных программ. Экспресс анализ можно сделать через наш онлайн сервис, а для предприятий предлагаем рассмотреть профессиональные информационные комплексы. К тому же, компьютер это сделает гораздо быстрее, чем человек по распечаткам, а главное ничего не пропустит.

Особые ситуации

Подобные ситуации происходят редко, но крайне важно знать, как этим пользоваться. В противном случае, легко нарваться на новую калибровку тахографа и штраф конечно

Более подробно, расскажем в материале “Как Правильно Пользоваться Тахографом“.

Символ	Значки распечатки тахографа – Особые ситуации
Движение вне зоны действия
Режим транспортировки на пароме, поезде или буксировка.

Временные интервалы

Итак, продолжаем изучать тему обозначения распечатки тахографа. Если голова уже “идёт кругом” и не получается сходу запомнить символы, просто сохраните эту страницу в закладках и используйте при необходимости. А мы едем дальше… В таблице ниже расположены значки распечатки тахографа, которые используются для указания временных рамок в отчетах.

Тахограф – что это такое в машине?

Это бортовой самописец, который устанавливается в транспортном средстве и подключается к сети электропитания автомобиля. Главная его задача — автоматическая регистрация параметров движения машины. Данные, считываемые самописцем, хранятся в памяти прибора, их можно просматривать при проверке.

Устройства:

записывают скорость передвижения и пробег авто;
регистрируют время работы, отдыха и прочих операций, совершаемых водителем;
фиксируют всю полученную информацию и хранят её в зашифрованном виде для исключения возможности несанкционированного изменения.

*данные, которые записал тахограф, являются объективными и не могут быть отредактированными. Они имеют доказательственную силу и могут быть использованы при урегулировании спорных вопросов, в т. ч. в ходе судопроизводства.

Тахограф: разновидности приборов

Раньше на автомобили устанавливалось аналоговое оборудование – электронно-механические, механические или дисковые самописцы. Сейчас аналоговые тахографы уже не производятся, а их использование запрещено российским законодательством. По закону допускается установка только цифровых бортовых самописцев, записывающих и обрабатывающих информацию сразу в цифровом виде. В России популярны устройства таких брендов:

АТОЛ;
Меркурий;
EFAS V2 RUS;

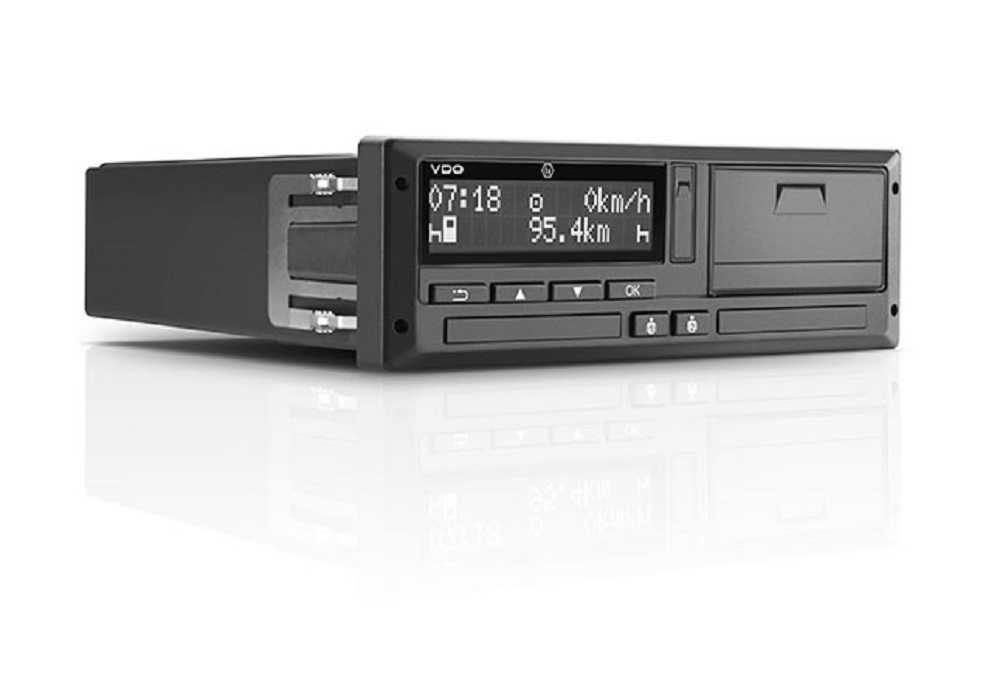

VDO DTCO;
ТЦА-02НК;

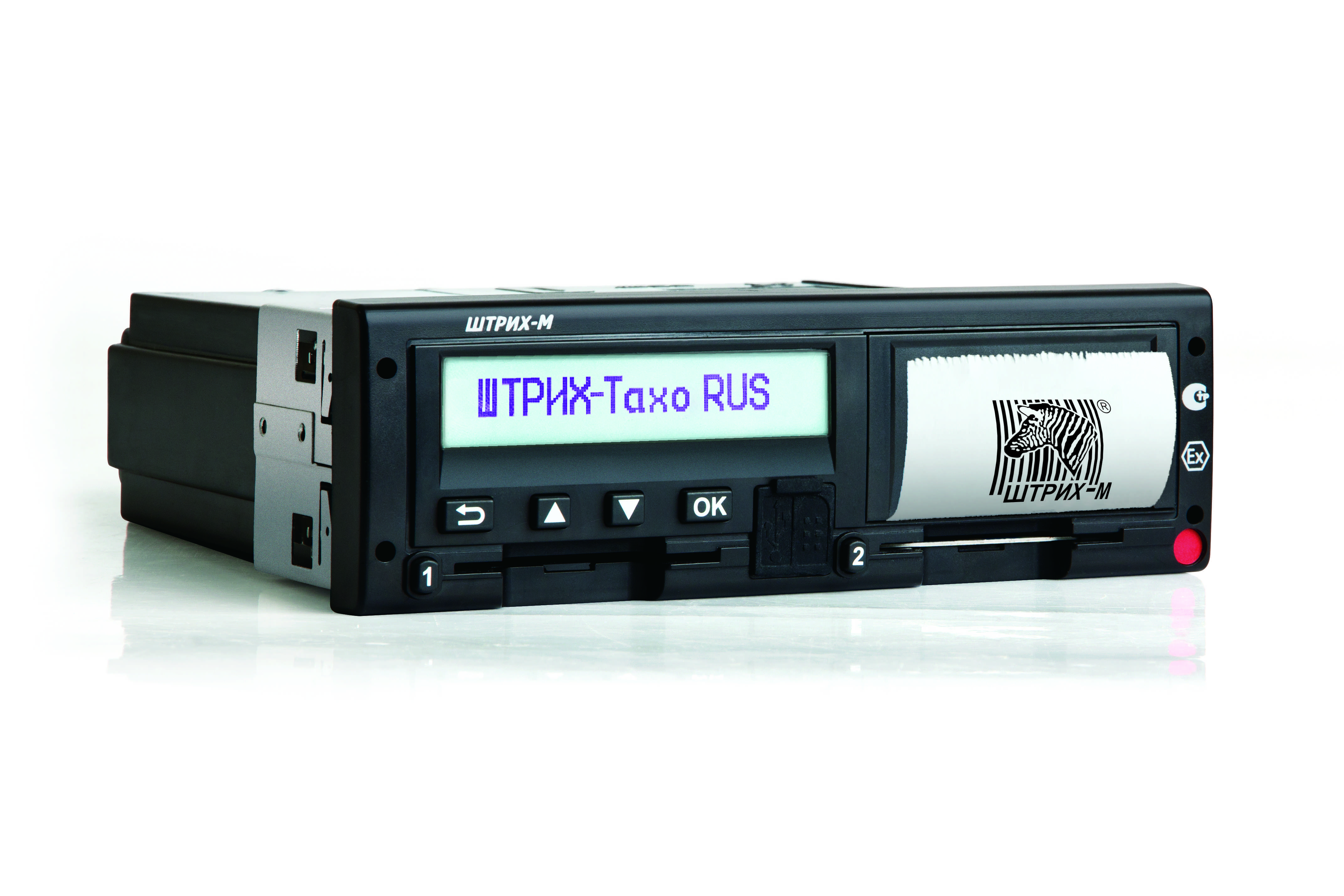

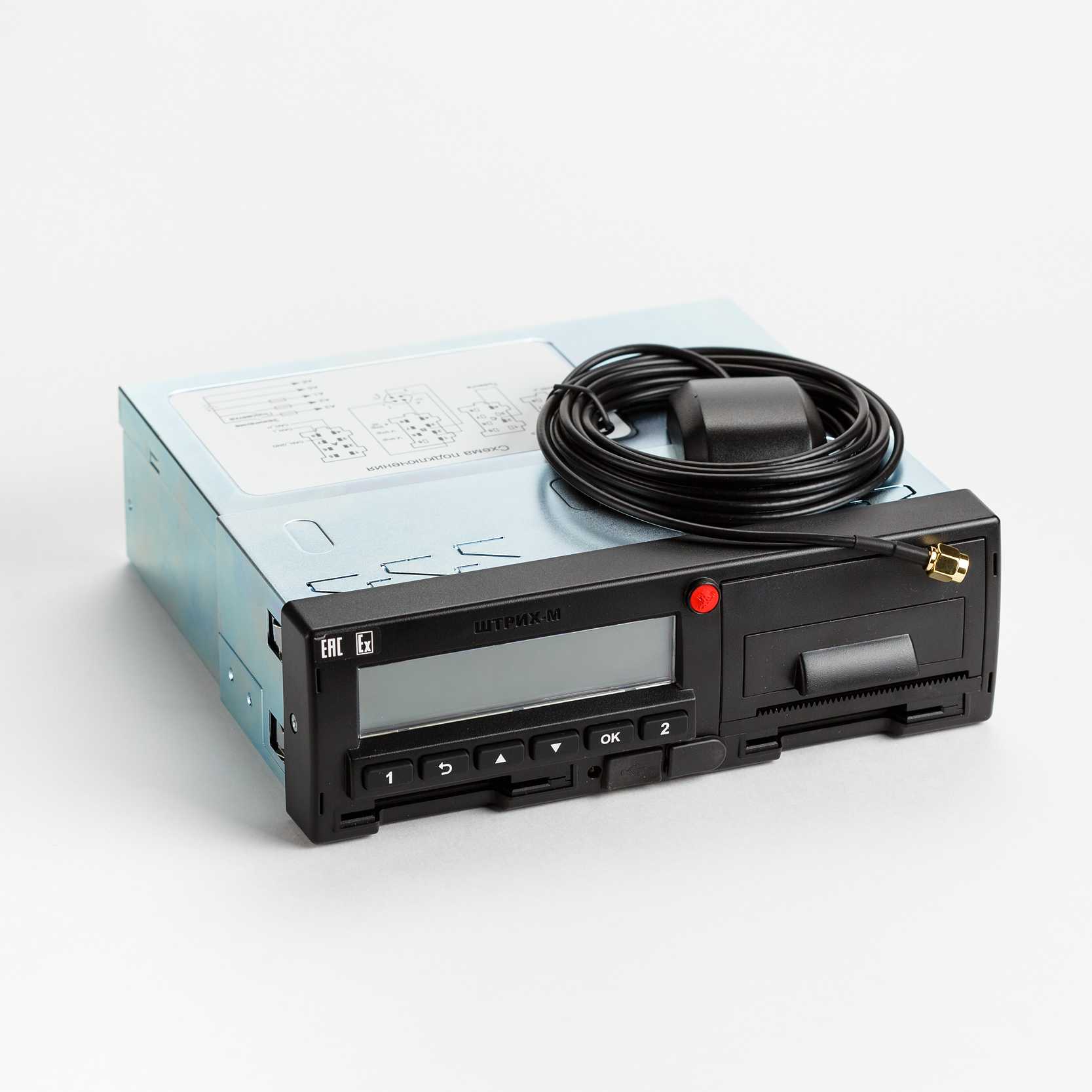

ШТРИХ-ТахоRUS;
КАСБИ.

Законодательство также разрешает устанавливать зарубежные приборы, прошедшие сертификацию и разрешенные к эксплуатации в РФ.

СКЗИ и ЕСТР – что выбрать?

Требования к типу и марке тахографа различны. Это зависит от того, передвигается автомобиль по России или совершает международные рейсы. Таким образом, для транспорта, выполняющего поездки заграницу, обязательно оснащение тахографами европейского образца с блоком ЕСТР, а для авто, эксплуатируемых в России, применяются контрольные аппараты с модулем СКЗИ.

Расшифровка аббревиатур следующая:

ЕСТР – тахографы, выпущенные на территории Европы и прошедшие сертификацию согласно европейскому соглашению о работе экипажей транспортных средств;
СКЗИ – это система криптографической защиты информации, которая поступает с автомобиля на цифровое контрольное устройство. Самописцы такого типа используются только в России, выезжать заграницу с такими тахографами запрещено.

Оформление личной карты водителя напрямую зависит от того, какой контрольный аппарат установлен на машину.

Зачем нужен тахограф и как он появился

История тахографа в Европе

«Казус белли» для объявления войны небезопасным авто В конце XVIII – начале XIX века на рынке стали появляться первые машины. В плане перевозки грузов и пассажиров автомобильный транспорт значительно выигрывал по сравнению с гужевым. С целью расширения рынка продаж и, соответственно, увеличения прибыли предприятия начали использовать наемный труд водителей. Все это имело не только положительные, но и отрицательные последствия – уровень аварийности вырос, шоферы мошенничали и небрежно выполняли свою работу.

Решением возникших проблем стал бы уникальный прибор, отслеживающий параметры вождения и рабочий график водителя. Над созданием подобного инструмента начали трудиться заводы по производству часов. Они изготовляли инструменты, в основе которых лежали часовые механизмы. К сожалению, совсем скоро подобные разработки утратили свою актуальность из-за возможности несанкционированного к ним доступа.

Родоначальник современных тахографов

Тахограф как таковой был продемонстрирован лондонской компанией Markt & Co. London Ltd. За 3 года до начала Первой мировой войны она выпустила устройство Jones Recorder, которое регистрировало пройденное в течение суток расстояние.

Через 10 лет немецкие изобретатели показали миру усовершенствованный аппарат, переносящий траекторию движения транспорта в виде линейного графика на диаграмму. Таким образом, у владельцев автотранспорта появилась возможность контролировать расход топлива при движении.

Само название «тахограф» (от греч. «тахо» – скорость и «граф» – запись) появилось в 30-х годах XX столетия.

Переломный момент в истории безопасности автомобилей

Статистические данные 1960-х годов утверждали, что 30 % всех ДТП вызваны невнимательностью шофера из-за усталости или в результате превышения скорости. Поэтому в 1968 г. ЕС потребовал у водителей ведение специальной записи с фиксированием всех манипуляций за рулем на протяжении рабочего дня.

Но такой метод не гарантировал правдивости предоставленных данных, поэтому через 2 года страны Европейского союза подписали ЕСТР, выдвигающее жесткие требования к аналоговым тахографам.

История тахографа в России

Значение регламента ЕСТР

В 1985 г. первые тахографы появились и на территории СССР. В 1988 г. ЕС была выдана Директива, требующая установки тахографов не только в автомобилях. Поправки 1995 г. не разрешали въезд в страны Европы тех машин, у которых не вмонтированы контрольные устройства.

Поэтому Россия была вынуждена выдать два правительственные распоряжения от 1996 и 1998 гг., утвердившие необходимость использования тахографов в грузовиках массой от 15 т и автобусах, в которых число мест превышает 20.

Массовое внедрение контрольных устройств в России

В XXI веке аналоговые тахографы сменились цифровыми, исключающими похищение информации.

В 2006 г. Россия подписала пятую поправку к ЕСТР, а в 2010 г. – выпустила постановление о внедрении тахографов в кабины автотранспорта массой от 3,5 т и пассажировместимостью от 8 персон.

В 2013 г. приказ Министерства транспорта обязал водителей всех пассажирских и грузовых автомобилей установить тахограф.

В 2020 и в 2020 гг. в СМИ появилась информация об отмене тахографов для сокращения бюджета. Но законопроект принят не был – на сегодня установка тахографов является обязательной.

Характеристики тахографов в зависимости от характера перевозок:

Характер перевозок	Российский тахограф с блоком СКЗИ	Европейский тахограф ЕСТР
Российские перевозки	Подходит	Подходит при наличии карты МАП
Международные перевозки	Не подходит	Подходит

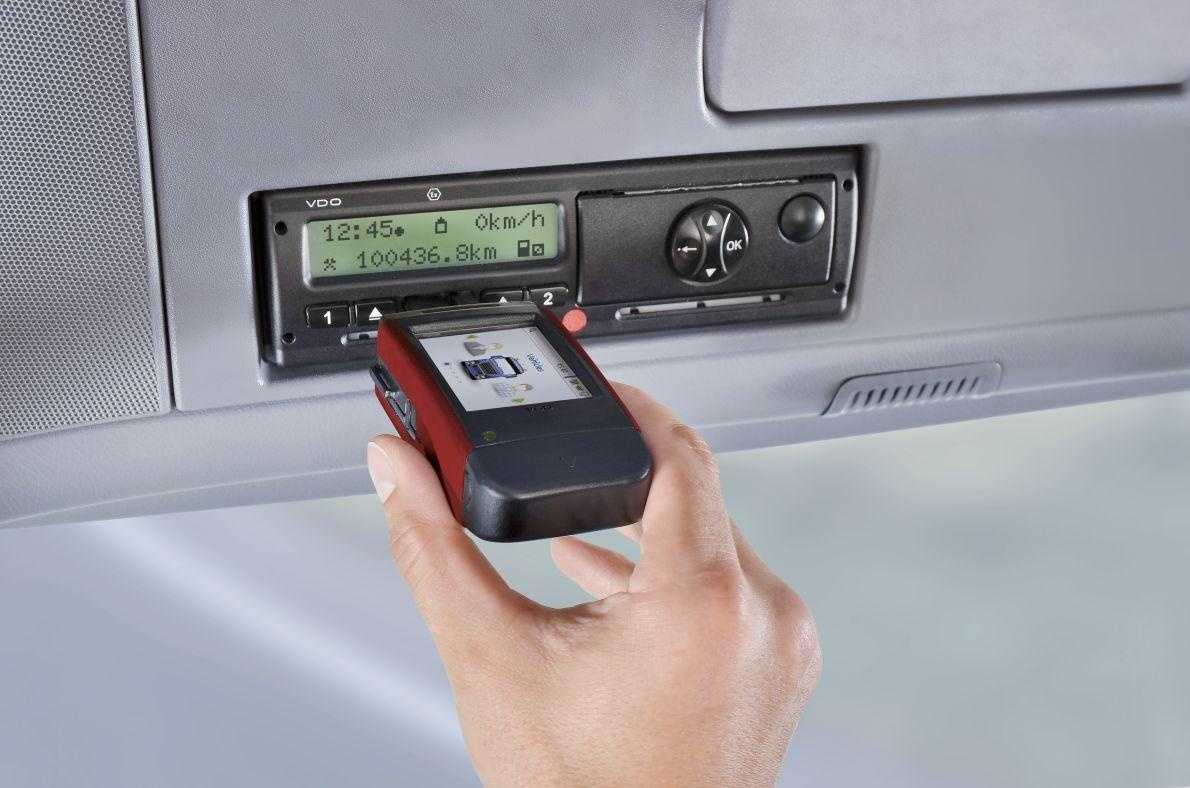

Дополнительно к цифровым устройствам были изобретены считыватели для выгрузки информации с карт водителей. Считывающие приборы являются проводниками между карт тахографов и компьютером. Выбрать подходящий считыватель можно здесь:

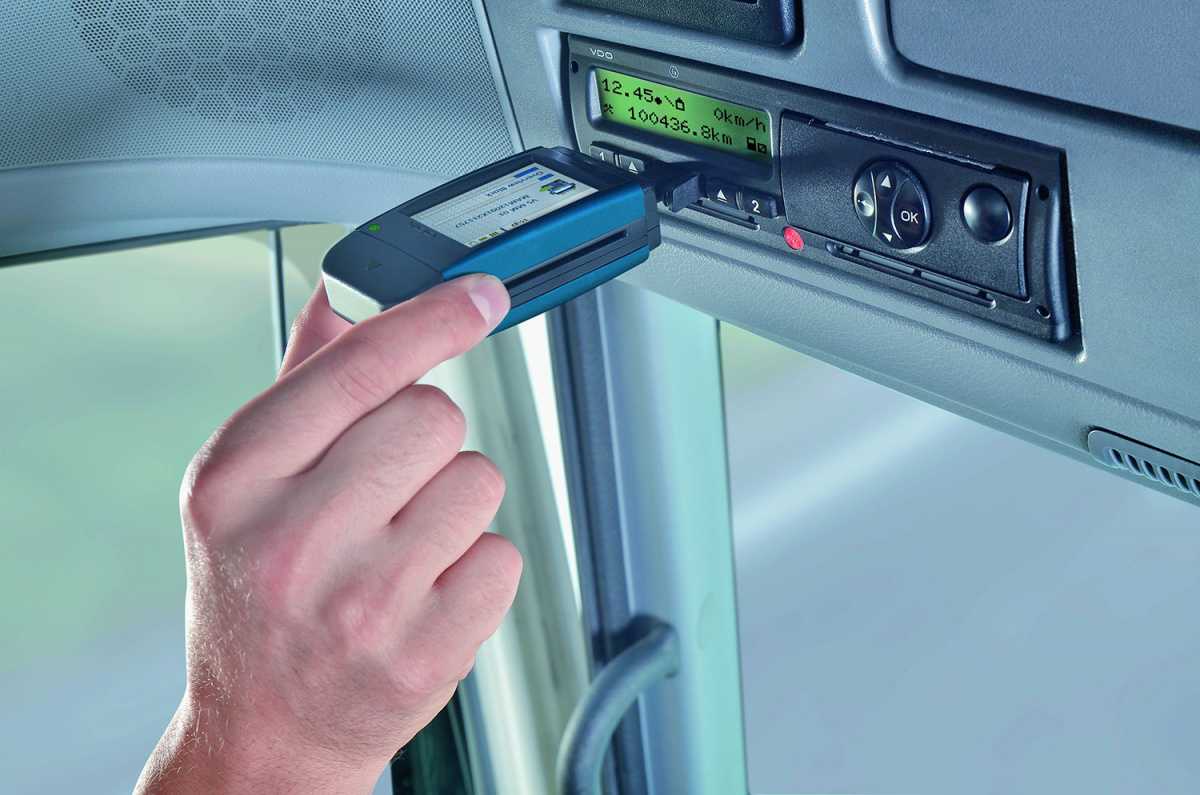

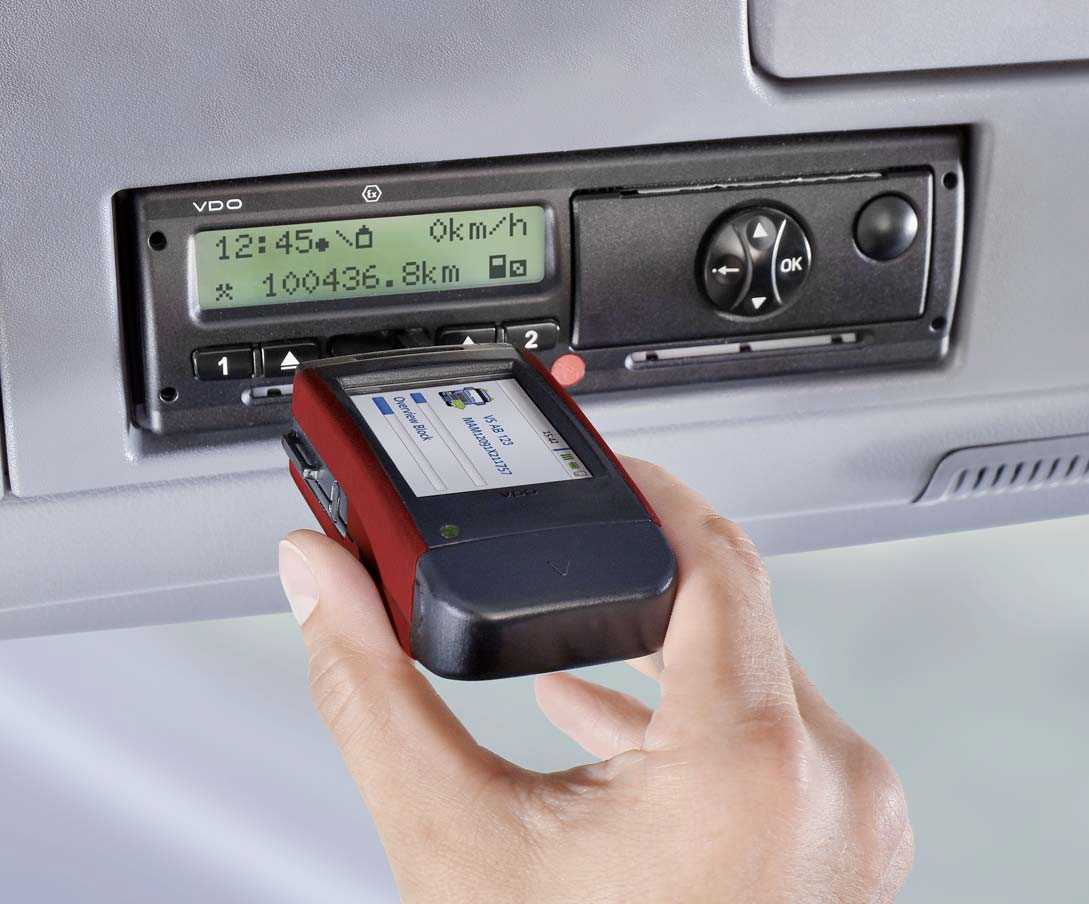

Считыватели карт водителей для цифровых тахографов

И помните:

«Все дело в мыслях. Мысль — начало всего. И мыслями можно управлять. И поэтому главное дело совершенствования: работать над мыслями»

Лев Толстой

Какой тахограф установить

Существует три типа тахографов

Типы тахографов очень важно разделять, хотя бы потому, что карты к ним подходят разного типа. Тахограф не примет карту водителя изготовленную для тахографа другого типа

Российские, с блоком криптографической защиты (СКЗИ). Водители их называют тахографами «с пин кодом», так как они единственные кто требует ввода пин-кода после вставки карты водителя. Актуальные на настоящий момент отечественные тахографы, используемые для внутрироссийских перевозок. Регламентируются приказом Минтранса 440 (ссылка на него в начале статьи) и ГОСТ 34005-2016
Российские без блока СКЗИ. До появления законодательного требования по наличию блока с 2013 года, было выпущено большое количество тахографов без этих блоков. Большая часть из них была дооснащена блоками, если это позволяла техническая возможность и конструкция устройства.
Европейские (ЕСТР). Используются в Европе. Могут быть уже установлены на Европейских грузовиках или автобусах. Выезд в Европу возможет только с тахографом ЕСТР. Первоначальная установка ЕСТР тахографа на автомобиль дороже и сложнее установки отечественного, из-за более серьезных требований к источникам скорости. В ЕСТР необходимы два датчика скорости, причем основной должен быть с криптографической защитой.

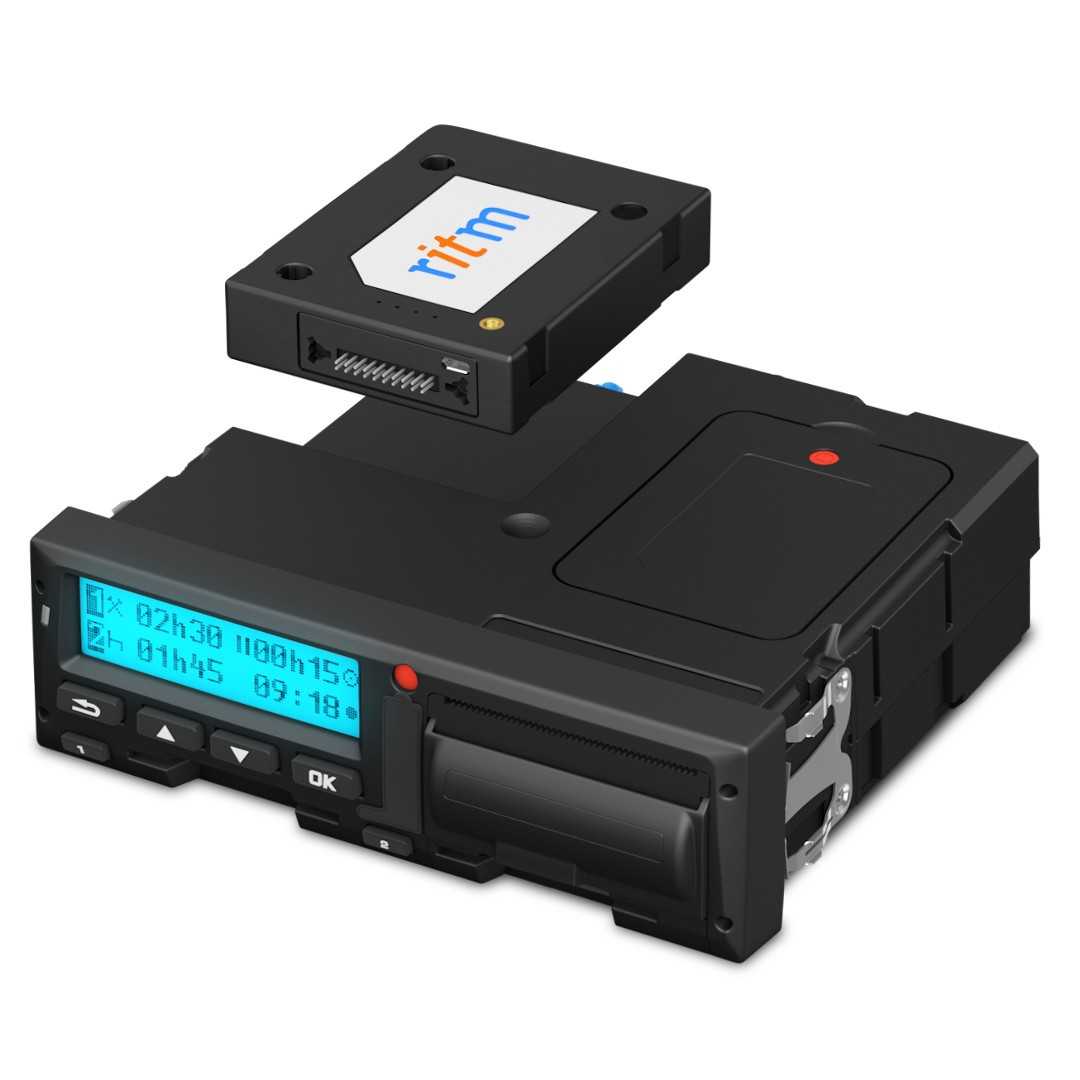

Блок СКЗИ (НКМ) для тахографа

В России, некорректируемое хранение данных обеспечивается использованием специального защищенного криптографией (и поэтому попадающего под действие законодательного регулирования) блока. СКЗИ расшифровывается как — «Средство криптографической защиты информации». Существует еще одна аббревиатура которая может встретиться в распечатке — НКМ («Навигационно криптографический модуль»), так как блок имеет встроенный модуль ГЛОНАСС и запоминает своё местоположение.

Блок активируется тахографической мастерской и работает три года. Срок службы ограничен программным способом, это означает что через три года тахограф выдаст предупреждение, а потом перестанет принимать карту водителя.

Споры по поводу легальности различных тахографов

В интернете периодически раздуваются истории по поводу «нелегальности требований» тахографов СКЗИ. Если изучить вопрос серьезнее, то как правило в глубине истории всегда находится какая-либо коммерческая фирма продвигающая свои коммерческие интересы. Например доступ к дешевым товарным запасам бывших в эксплуатации Европейских тахографов, или оказываемые юридические услуги. Если поискать чуть больше информации, то выясняется, например что «отмененный штраф за тахограф» оказался отменен не потому что СКЗИ законодательно не может требоваться, а потому что инспектор допустил ошибки при составлении протокола. Перевозчик сам решает что для него важнее, работать, или тратить время и деньги на суды с ГИБДД.

«В Интернете всегда кто-то не прав». А еще много тех, кто просто хочет вам что-то продать. Читайте законы самостоятельно.

Мы оставляем перевозчику самому принимать решение какой тахограф устанавливать. Как мастерской допущенной к работам во всеми типами тахографов, нам не имеет принципиального значения какой тахограф установить клиенту. Но стоит помнить, что ЕСТР тахографы устанавливаемые именно по требованиям ЕСТР, дороже в установке, а ремонту при поломке не подлежат, открывать их мастерская не имеет права.

Отечественная тахография довольно молода, но тем не менее каких-то предпосылок к отмене СКЗИ нет и не предвидится. Для этого недостаточно изменить только 440 приказ, суть этих требований содержится в самой природе тахографа. Он должен хранить информацию в зашифрованной и защищенной от изменений форме, а это автоматически означает регулирование связанное с криптографией.

Официальный список допущенных к установке моделей тахографов на сайте ФБУ «Росавтотранс».

Что делать с тахографами старого образца?

Порядок действий владельца автомобили или должностного лица зависит от того, какая именно модель прибора установлена на машине:

12.2015 все модели тахографов были внесены в перечень средств измерения.

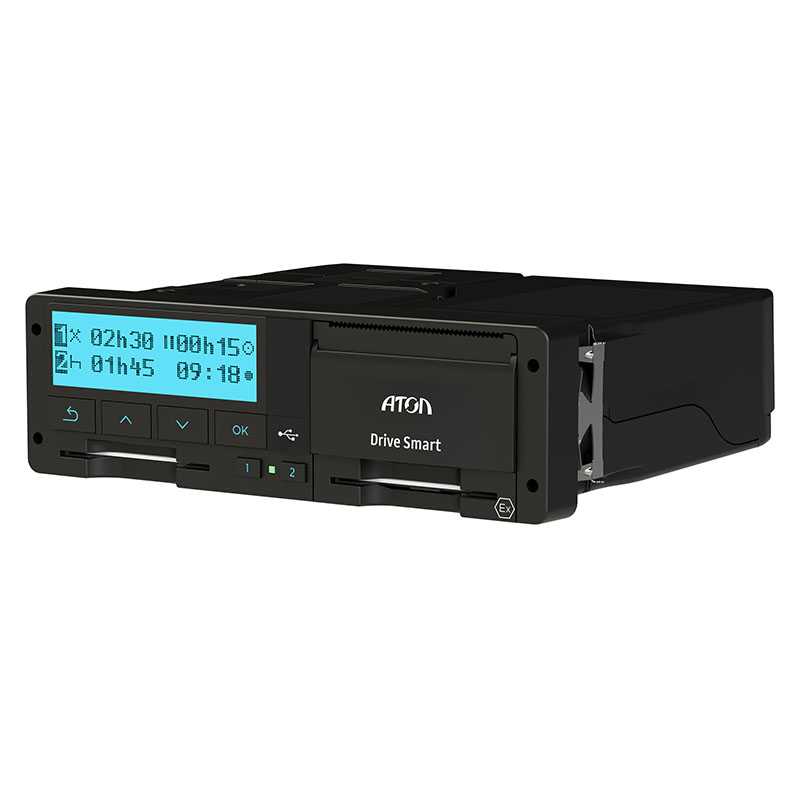

В феврале 2020 года в этот перечень также были включены устройства Drive Smart/Drive 5.
В том же месяце законодательно была утверждена возможность прохождения процедуры путем замены модуля НКМ на поверенный модуль.

Таким образом, приборы, использование которых в РФ разрешено, должны быть поверены в установленные сроки. Если же на машине установлен тахограф устаревшей моделей, он подлежит замене.

Нормы закона о поверке тахографов и связанных приказов обязательны к исполнению как юридическими лицами, так и частными предпринимателями. Чтобы избежать штрафных санкций, необходимо заранее позаботиться о том, чтобы самопишущее оборудование было проверено с выдачей соответствующего свидетельства.

Что такое калибровка тахографа

Тахограф, кроме фиксирующего устройства, является измерительным прибором. Как и множество других измерительных устройств, он требует калибровки.

Калибровка заключается в корректировке измерительных коэффициентов так, чтобы измеренный пробег и скорость соответствовали эталонным (фактически пройденным) значениям с точностью до допустимой погрешности.

Калибровка тахографа осуществляется в следующих случаях:

Первоначальная установка прибора;
Отклонение встроенных часов более, чем на 20 минут;
После проведения ремонта устройства;
После проведения ремонта электрических цепей измерительных цепей датчиков, либо самих датчиков;
При нарушении пломбировки прибора;
При изменении базовых характеристик транспортного средства, включая его регистрационный номер;
В случае изменения длины окружности шин транспортного средства выше порогового значения;
После двух лет эксплуатации, с момента последней калибровки.

При начале эксплуатации устройства производится первичная калибровка. Её необходимо произвести в течение недели, с момента установки прибора, либо выдачи регистрационного номера транспортного средства.

Сам процесс калибровки разделён на два этапа – стендовые и дорожные испытания.

Стендовый этап включает в себя визуальный осмотр, в который входит:

Проверка целостности и читаемости таблички, на которую нанесены данные утверждения типа устройства;
Проверка отдельных узлов устройства, где должны быть указаны – изготовитель, дата производства, номер детали и т.д.;
Проверка таблички с данными мастерской, производившей установку прибора;
Контроль целостности пломб, нанесённых заводом изготовителем;
Контроль пломб, установленных мастерской, установившей прибор;
Контроль целостности датчика движения, а также соединительной электропроводки.

Дорожная проверка более обширна. Она включает в себя:

Технический осмотр транспортного средства;
Проверяют соответствие индекса W, т.е. передаточных соотношений в трансмиссии транспортного средства, при штатном давлении шин (проверяется манометром);
Программирование устройства, согласно коэффициенту;
Проверка значений часов устройства, и, при необходимости, их корректировка;
Согласование шифрования датчика движения и самого прибора;
Проверка погрешности измерений с соответствующими поправочными коэффициентами;
Занесение данных в память прибора;
Установка таблички, с настройками контрольного устройства;
Пломбирование прибора;
Пломбировка датчика и сопутствующих элементов.

Вскрытие пломб возможно только квалифицированными мастерами, с заполнением специальных бумаг, где обязательно указывается причина вскрытия.

Установка / замена и калибровка тахографов на вашей территории

В некоторых случаях проще пригласить специалиста к месту стоянки транспортного средства для установки тахографа с целью экономии ГСМ и рабочего времени водителей. Мы согласуем удобное для Вас время и дату для установки. Установка тахографов производится без выходных. От Вас потребуется только обеспечить доступ к автотранспорту в запланированное время.

Процедуру установки можно разделить на три основных этапа:

Активация тахографа: Для проведения активации тахографа и активации блока СКЗИ, установленного в тахографе необходимо определенное оборудование. Стоит понимать, что активация, продажа и передача активированных средств криптозащиты это вид деятельности, который подлежит лицензированию. Основным требованием лицензирующего органа, а в данном случае это ФСБ России, является проведение манипуляций со средствами криптозащиты в помещениях которые прошли соответствующую аккредитацию. Исходя из этого можно сделать вывод, что активация блока СКЗИ тахографа на выезде — противоречит требованиям лицензирующего органа и должна проводиться исключительно в мастерской. Поэтому мы просим наших контрагентов заранее присылать Тахографы с выездомнам свидедельства о регистрации транспортного средства;
Монтаж тахографа на автотранспортное средство: Монтаж и подключение тахографа к электроцепям автотранспортного средства — это процедура непосредственной установки тахографа на автомобиль. Для проведения монтажа тахографа не требуется каких-либо специальных инструментов и оборудования. Достаточно минимального набора инструмента автоэлектрика.
Настройка и калибровка тахографа: При проведении настройки и калибровки тахографа на выезде необходимо обеспечить одно из основных условий. Необходимо наличие ровной площадки с твердым покрытием для проведения заездов необходимых для калибровки тахографа. Требования к данной площадке примерно одинаковы у всех мастеров по установке тахографов. Основное требование — длинна не менее двадцати метров, с возможностью маневрирования (подъезда к линии старта и финиша).Учитывая то, что между процедурой активации тахографа и монтажем с калибровкой время не ограниченно, есть возможность активировать тахограф в мастерской, не нарушая требований ФСБ России, а монтаж провести на территории заказчика. Данной услугой пользуются в основном владельцы крупных автопарков. Однако это не значит, что услуга не доступна при установке одного тахографа. Мы открыты к диалогу. Конечно-же есть некоторые оговорки и ограничения, а именно — расположение транспорта для получения услуги по выездной установке тахографов не должно быть более 100 км от мастерской. При установке тахографа на один автомобиль расположенный на отдалении более 100 — 150 км, мы оставляем за собой право попросить оплату за выезд специалиста, в соответствии с расстоянием до территории заказчика.

Установочные бригады полностью мобильны и укомплектованы всем необходимым оборудованием, и расходными материалами.

Как работать с оборудованием

Алгоритм работы с тахографом предельно простой:

проверяем работоспособность прибора, наличие в принтере нужного количества бумаги;

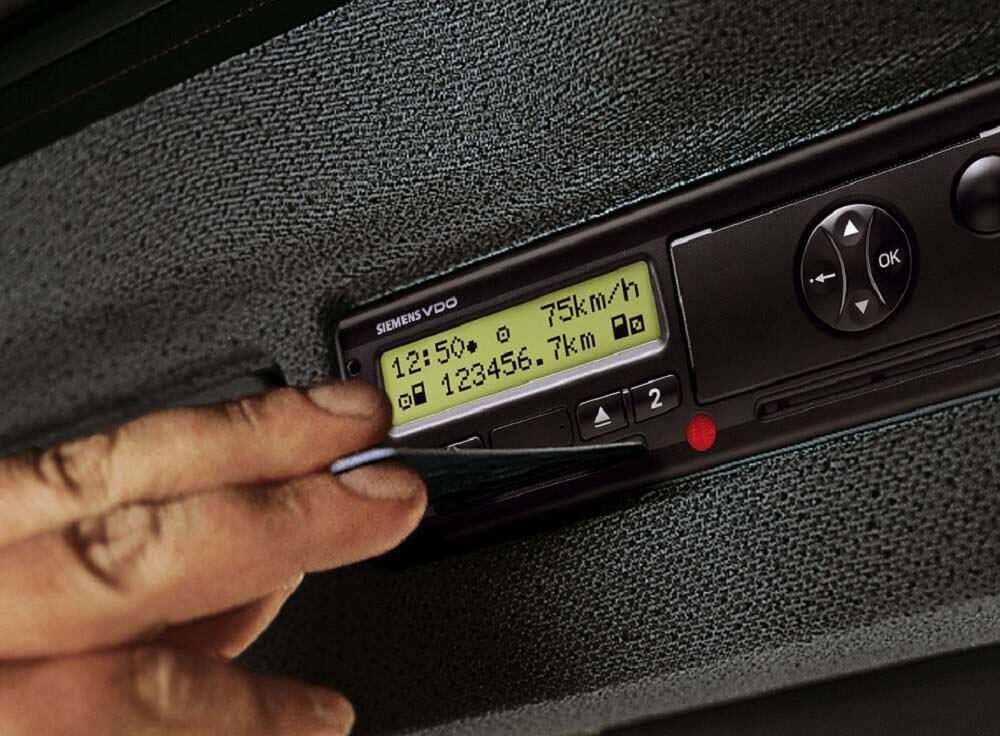

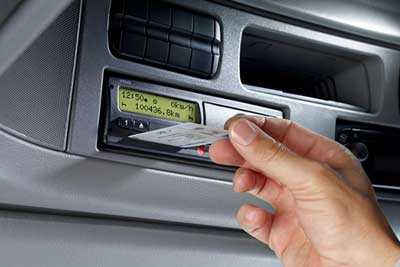

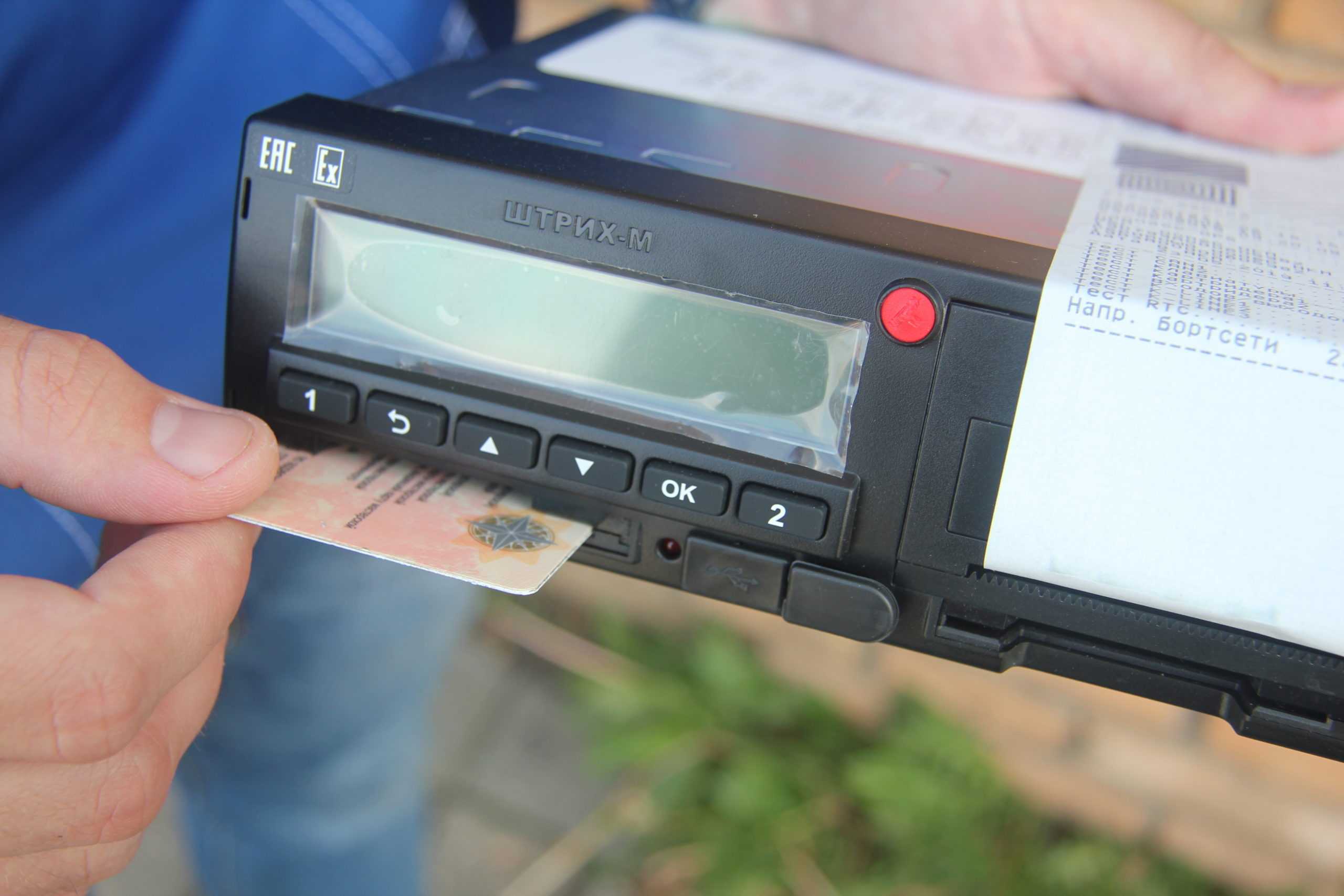

вставляем чип-карту в слот прибора до характерного щелчка – это необходимо для активации бортового самописца;
проходим процесс аутентификации, на приборной панели загораются соответствующие кнопки, на дисплее отображаются данные лица, управляющего автотранспортным средством;
по завершении авторизации вводим в тахограф информацию о стартовой точке маршрута;
запускаем мотор.

В процессе движения автотранспорта все данные записываются в автоматическом режиме. По прибытии в пункт назначения или на место стоянки водитель должен:

ввести в тахограф данные пункта назначения (стоянки);
вытащить чип-карту из слота устройства.

После этого, вставляя чип-карту, необходимо указать предыдущий период как «отдых», иначе время стоянки будет зафиксировано как рабочее время, такая ошибка считается нарушением. Во время кратковременной стоянки авто можно не вынимать карту, но в тахографе следует установить режим «отдых», иначе будет фиксироваться рабочее время./

Что это такое

Под тахографом подразумевается специальный прибор для измерения и контроля параметров движения авто. Представляет собой небольшое устройство, которое отвечает за регистрацию и сохранение самых важных показателей движения авто:

скорость;
маршрут;
соблюдение правил дорожного движения;
придерживание норм труда и отдыха.

Согласно правилам дорожного движения, водитель должен отдыхать после 4 часов непрерывного нахождения за рулём. Отдых должен длиться не менее 40 минут.

Изначально это устройство использовалось для сохранения жизни, здоровья водителей и сокращения количества аварий. Сейчас цели его использования расширились, да и сами устройства стали более функциональными. К основным функциям добавились следующие возможности:

фиксирование скоростного режима и определение средней скорости;
период работы водителя;
пресечение превышения скорости и усталости водителя.

На территорию стран-участников Евросоюза запрещён въезд ТС без тахографов, которые были поставлены на учёт после 16 июня 2010. Для чего нужен тахограф, мы выяснили, с этим проблем уже не должно возникать. А вот с блоком СКЗИ тахографа не всё понятно. Такой аппарат стал обязательным для всех тахографов с 13 февраля 2013 года.

Необходим такой механизм для шифровки и дешифровки информации, которая фиксируется тахографом. Работа СКЗИ основывается на цифровой подписи, выдачей которой занимается специальный удостоверяющий центр. Установка такого блока делает невозможным корректировку и удаление информации без предварительной расшифровки.

СКЗИ имеет вид небольшого блока, оборудованного входом для антенны навигации. Этот блок может вставляться внутрь всех цифровых тахографов, допущенных к использованию на территории РФ. Любые манипуляции с этим устройством запрещается проводить при отсутствии лицензии, выданной ФСБ. Когда вы знаете что такое блок СКЗИ тахографа, мы можем переходить к изучению следующих вопросов.

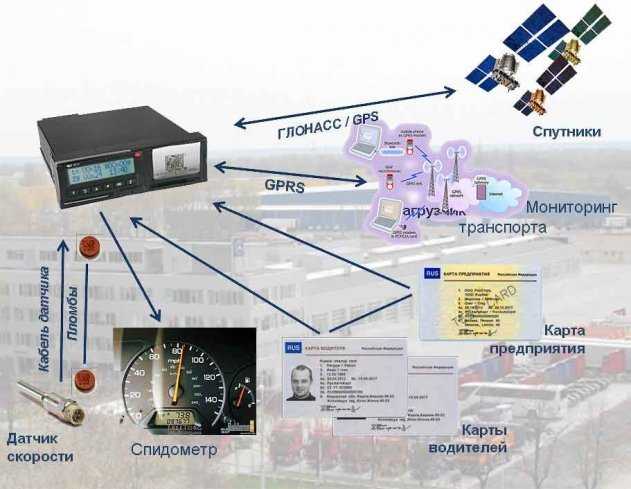

Из чего состоит и как работает тахограф

Хоть такие устройства и выпускаются в большом разнообразии, но их принцип работы остаётся неизменным. Даже их структура в большинстве случаев похожа:

датчик скорости отвечает за фиксирование скорости авто и определение расстояния, оставленного позади;
аккумуляторная батарея обеспечивает учёт собранной информации;
бортовое устройство отвечает за контроль режима работы авто, оптимальной скорости и отдыха водителя;
дисплей с кнопками для управления;
устройство для шифрования;
картридер, при помощи которого происходит идентификация каждого водителя;
устройство для вывода информации на бумагу;
GPRS-модуль для передачи данных на сервер.

Подключение устройства может осуществляться при помощи CAN-шин и прочих, не таких сложных методов. Как работает тахограф и из каких элементов состоит уже стало более понятно, потому можем продвигаться дальше. Нам предстоит рассмотреть существующие разновидности этого оборудования, которое с недавних пор стало обязательным для некоторых водителей.

Виды тахографов

Эти устройства выпускаются в нескольких разновидностях. В основе классификации лежат разные параметры.

Круглые модели подключаются в гнездо спидометра.
Приборы радиоформата монтируются в гнездо, предназначенное для автомагнитолы.
Цифровые модели являются современными, надёжными и защищёнными от взлома. Информация записывается во встроенную память, к ней сложно подобраться, удалить или изменить. Любые попытки подобраться к информации будут зафиксированы и водителю придётся нести ответственность за такие действия.
Аналоговые имеют электронно-механическую основу. Являются самыми первыми экземплярами, которые теперь стали устаревшими и даже запрещёнными. Такие устройства могут быть легко взломаны, потому их информация не может считаться достоверной.

Какие тахографы разрешены к установке в России

Нельзя установить на авто любой тахограф, который приглянулся. Этот прибор должен соответствовать требованиям, которые прописаны в Приказах Минтранса №36 и №348. К установке на российских авто допущены две разновидности приборов:

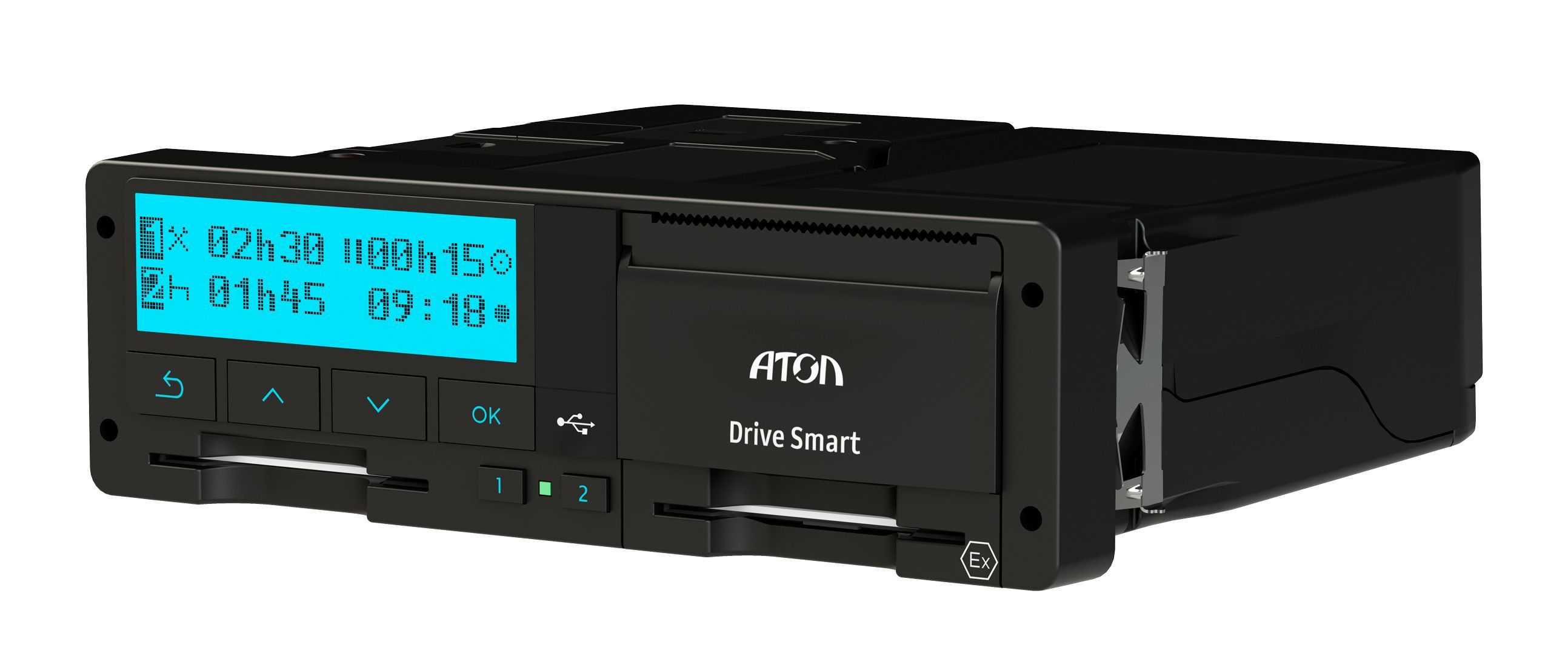

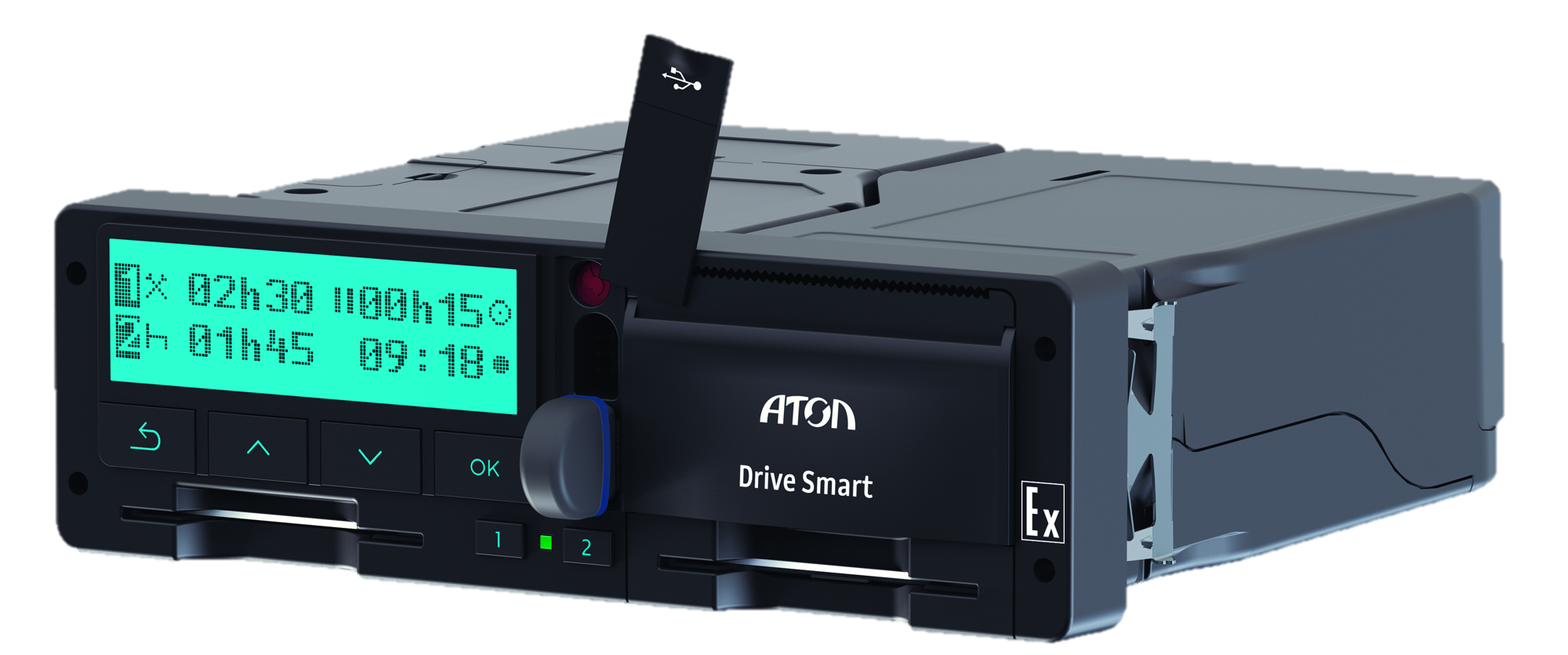

Модели, выпущенные отечественными производителями, оснащённые блоком СКЗИ. Сюда относятся экземпляры ШТРИХ-ТахоRUS SM и VDO DTCO 3283, модель КАСБИ DT-20M и ТЦА-02НК, продукция Меркурий ТА-001 и EFAS V2 RUS, а также тахографы Drive 5 и Drive Smart.
Приборы от европейских производителей, разрешённые к использованию на территории России представлены английскими VDO DTCO 1381 и SE5000, австрийскими EFAS 4.

Устройство и принцип работы тахографа

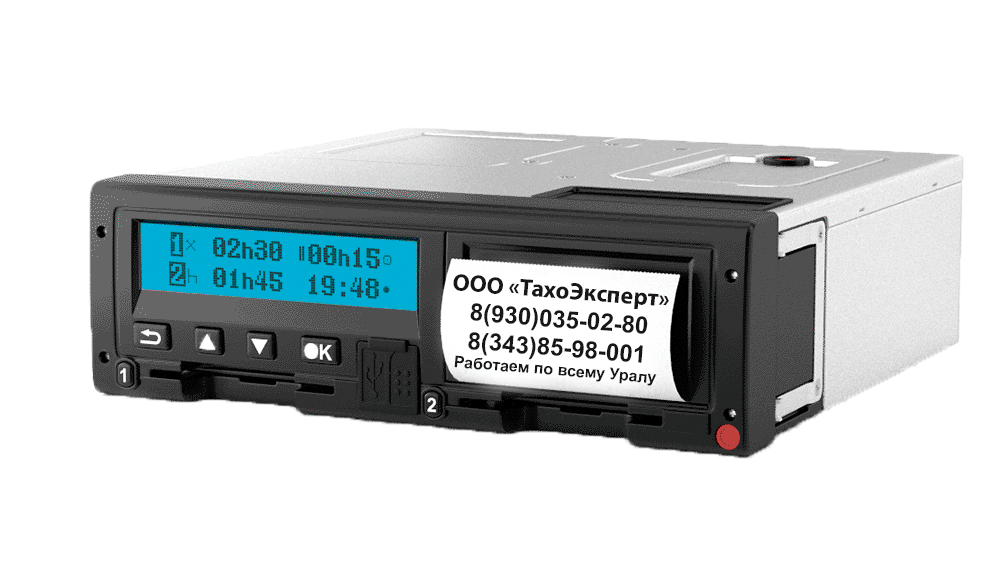

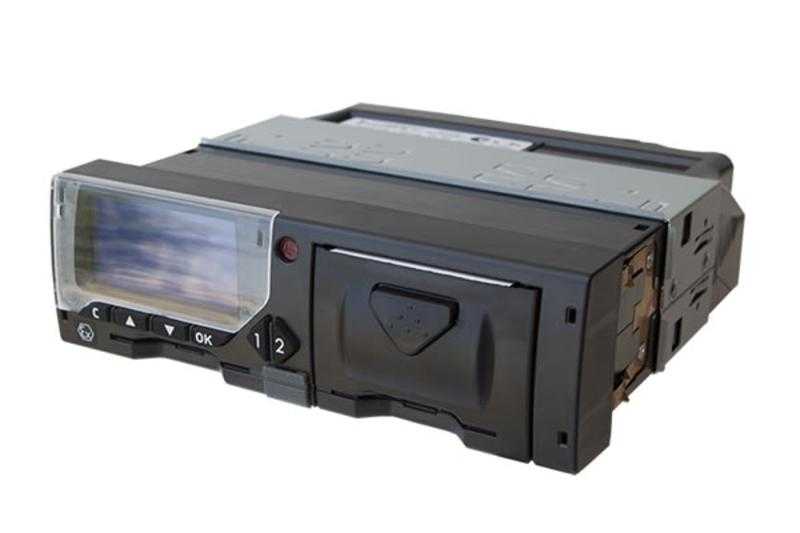

По размерам и форме тахограф похож на автомагнитолу. И точно так же в салоне видна только лицевая панель, а остальное «тело» устройства спрятано под обшивкой.

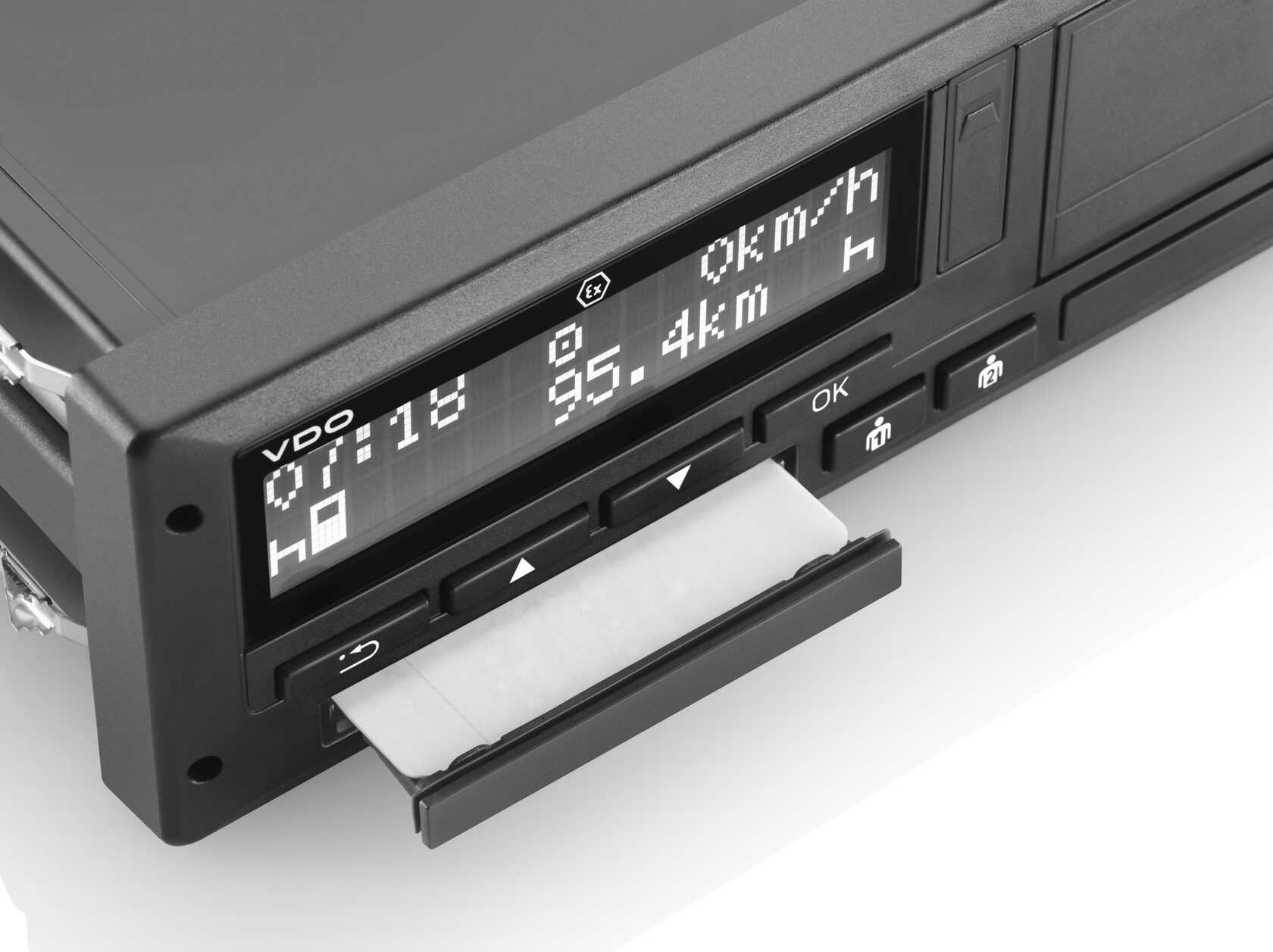

На лицевой панели расположены:

Экран и кнопки управления устройством.
Слоты для карт водителей.

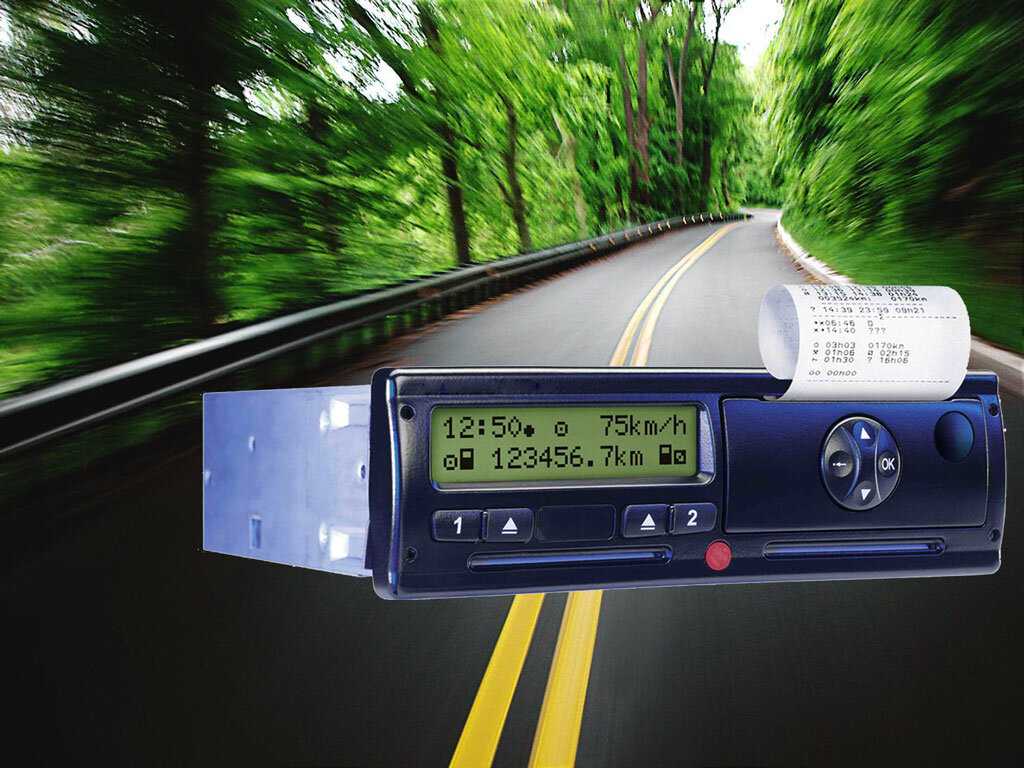

Вывод принтера для распечатки отчета.

Кроме этого, тахограф имеет устройство шифрования данных, модуль памяти, встроенный аккумулятор, модем для обмена данными по GPRS, датчик перемещения. Для получения дополнительных данных о состоянии транспортного средства тахограф подключается к бортовой сети автомобиля.

Принцип работы тахографа

Принцип работы тахографа не слишком сложный.

Перед началом работы водитель регистрирует свою персональную карту (если водителей в рейсе двое, то это делают оба). С момента регистрации идет отсчет его рабочего времени. Карта водителя остается в слоте всё то время, пока он работает. Для защиты от мошеннических действий карты для тахографов СКЗИ защищены ПИН-кодом (европейский стандарт не предусматривает кодовую защиту персональных данных).
Во время движения тахограф считывает и фиксирует следующие данные: скорость движения (и выводит звуковое и текстовое предупреждение, если она превышена), маршрут (определяется по системе ГЛОНАСС), время, которое водитель провел за рулем, соблюдение им интервалов отдыха, остановки для выполнения любых необходимых работ (водитель сам указывает, что именно он делает в данный момент: отдыхает или занимается рабочими вопросами).
Вся информация обрабатывается и шифруется в блоке криптозащиты и фиксируется в модуле памяти. Доступа к изменению информации нет ни у кого. Такой подход к сохранению информации делает данные тахографа серьезным аргументом при решении правовых вопросов, в том числе в судебном порядке.
Для защиты от перебоев электропитания в тахограф встроен собственный аккумулятор, рассчитанный на длительную работу. Он избавит от сбоев даже в случаях поломки в электросети транспортного средства (а также является определенной страховкой от попытки “обнулить” данные, отключив аккумулятор).

Доступ к получению данных имеет владелец транспортного средства, который может видеть всё необходимое в режиме реального времени (передача данных ведется через систему сотовой связи). Также провести контроль могут представители ГИБДД и Ространснадзора, для этого им понадобится специальная карта доступа (карта проверяющего), после чего они могут запросить информацию в виде распечатки на термопринтере.

Как обмануть тахограф

24 Февраль 2015 Администратор Главная страница » Статьи Просмотров:
3123

Пока власти ужесточают требования к контрольно-измерительным устройствам, а законодательство повышает степень контроля за режимом работы водителей, вопрос: «А можно ли обмануть тахограф?» появляется у все большего числа людей.

Вне закона

Отключить прибор можно, но эти действия незаконны, и водитель, совершающий подобные махинации, рискует подвергнуться соответствующему наказанию. Все это может обернуться не только административным штрафом, но и лишением бизнеса.

Принцип действия

Зная принципы работы тахографических устройств, можно корректировать данные приборов.

Время фиксируется таймером, встроенным в аппарат – в устройствах старого образца. А в более современных приборах – по сведениям, полученным со спутников навигационных систем.

«Скорректировать» эту информацию и тем самым «обмануть» тахограф, не удастся. Единственное, что можно сделать – повлиять на данные о скорости и показатели движения или остановки автомобиля.

Аналоговый тахограф

Если речь идет о тахографе аналоговом, сначала надо отключить электропитание. Можно установить «жучок» или тумблер, или же поступить радикально – обрезать провода. Прибор перестанет работать и фиксировать нарушения в вождении авто.

Важно помнить, что такая самодеятельность обойдется в солидный штраф. За перекалибровку прибора закон предусматривает наказание в сумме от трех тысяч рублей и выше. За переподключение устройства – тысячу рублей и больше

Плюс запрет пользоваться автомобилем

За переподключение устройства – тысячу рублей и больше. Плюс запрет пользоваться автомобилем.

Второй вариант обмана аналогового тахографа – выключить датчик скорости или воздействовать на его работу. Кто-то просто обрезает провода датчиков.

Кто-то ставит на них магниты, вставляет разные болты и скрепки, тем самым блокируя трос: он перестает вращаться.

Прибор не получает сигналы от датчика и «не знает», с какой скоростью движется автомобиль, и движется ли он вообще. Диск (шайба) при этом фиксирует ошибку датчика.

Это служит прямым указанием водителю отправиться в ближайшую мастерскую, где починят датчик и выполнять калибровку тахографа.

Суммы, которые придется выложить за починку прибора: три тысячи рублей и более – за перекалибровку устройства, тысяча рублей и выше – за переподключение скоростного датчика, полторы тысячи рублей и больше – за новый датчик.

Цифровой тахограф

Тахограф цифрового типа обмануть сложнее. Сделать это самостоятельно не получится. Нужны связи в мастерской, чтобы получить доступ к программатору прибора.

В отличие от аналогового прибора, вмешательство в работу цифрового скрыть не удастся. Приемник ГЛОНАСС, который встроен в устройство, постоянно фиксирует данные о скорости автомобиля. Кроме того, тахографы на грузовые автомобили имеют встроенный акселерометр: он отслеживает движение машины с точностью в сто процентов.

Вдобавок, производители авто выполняют подключение приборов по кану, а взаимная передача сведений настраивается так, что аппарат «общается» с бортовым компьютером авто. И если он выключается, могут возникнуть сбои, скорость может отображаться некорректно, а на приборной панели может возникнуть сигнал «Чек». Не получая сведения от скоростного датчика, перестанет действовать спидометр.

Ошибки, вернее, их часть, будут отражены в отчете «Событий и ошибок», который можно распечатать. Он зафиксирует отключение электропитания, и датчика скорости, а также движение без карты, превышение скоростного режима и порядка работы водителя.
