Диагностика и замена датчиков давления масла в двигателях змз 405, 406, 409

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

• корпус;
• мембрана;
• контакты;
• а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Виды ДДМ

Все подобные устройства классифицируются на два типа: аварийные и измерительные.

Аварийные датчики сигнализируют водителю об отсутствии давления масла в контуре. В этом случае на панели приборов автомобиля загорается индикатор.

Измерительные датчики – технически более сложные изделия. Они информируют автолюбителя о параметрах давления, измеряются:

• в Паскалях;
• барах;
• Ньютонах/м2;
• атмосферах;
• килограмм/силе.

Единица измерения зависит от страны производителя транспортного средства.

ДДМ различаются по принципу работы. Эволюционный процесс устройства не отличается многообразием. Датчики появились на заре автомобилестроения практически одновременно с моторами. Вначале они представляли собой небольшую стеклянную колбу, размещённую в салоне. Она была вмонтирована в систему смазки силовой установки. Импульсивное движение смазочного материала внутри неё указывало шофёру, что давление функционирует нормально.

На смену этому виду пришли механические датчики. Их работа схожа по принципу действия с манометром. Изменение давления в системе приводит в движение механизм, который оснащён стрелочным индикатором. Такие устройства уже потеряли популярность, они встречаются на моделях прошлого столетия.

В настоящее время на большинстве современных моделях стоят электронные датчики, которые по своему назначению могут быть аварийными и измерительными.

Виды датчиков

Классификация датчиков масла производится по принципу их работы. Выделяют два основных вида этих устройств:

1. Датчики сигнализации сниженного давления, подающие сигнал на лампу, которая загорается на панели приборов при критическом снижении уровня смазки в двигателе.
2. Датчики-измерители давления моторной смазки, показывающие текущий показатель, отображаемый на приборной панели на цифровом или стрелочном указателе.

Механическая конструкция

Механический датчик давления в настоящее время практически не используется. Он состоит из двух частей – мембранной и измерительной. Они связаны между собой трубкой, заполненной маслом. После запуска двигателя давление масла возрастает и мембрана прогибается. Она смещается, заставляя двигаться шток измерительной части прибора. Это движение через специальный механизм передается на стрелку аналоговой шкалы датчика, в результате чего водитель видит текущий показатель давления масла в системе.

Эти датчики громоздки, при этом существуют проблемы с их точностью, например, при термическом расширении масла. Тем не менее на основе таких приборов разработаны диагностические поверенные манометры, с помощью которых можно проконтролировать реальное давление в системе смазки двигателя.

Электрические и электронные

Электрический или электронный датчик давления масла устанавливается на подавляющее большинство современных автомобилей. Между этими двумя типами существуют отличия:

1. Электронный или аварийный датчик давления работает в виде логического элемента в режиме да или нет. Если он загорается при работающем двигателе – это сигнал для водителя, что давление опустилось ниже допустимой нормы.
2. Электрический или контрольный датчик масла по аналогии с механическим показывает давление масла в двигателе в режиме реального времени. Все данные выводятся на табло или стрелочный указатель.

В некоторых автомобилях, например, мощных тягачах или спортивных моделях, параллельно устанавливаются оба датчика, чтобы водитель мог отслеживать состояние двигателя и вовремя реагировать на масляное голодание, а в момент критического падения давления сразу остановиться, чтобы избежать поломки мотора.

Аварийный датчик представляет собой мембранный механизм с металлическим штоком, которому крепится контакт. Второй контакт неподвижно крепится к корпусу датчика. Когда двигатель не работает, они находятся в замкнутом положении и лампа на панели приборов горит. После запуска давление возрастает, и мембрана выгибается под давлением моторного масла, шток начинает двигаться и цепь размыкается – индикатор на панели приборов гаснет. Если же давления не хватает, чтобы выгнуть мембрану, цепь не размыкается и лампа продолжает гореть.

Принцип действия контрольного похож – он тоже работает от мембраны, выгибающейся под давлением масла. Но к ней через подвижный механизм присоединяется ползунок, двигающийся по реостату, изменяя сопротивление и силу тока в цепи. В зависимости от этого измерительная часть датчика выдает текущее давление масла в смазочной системе двигателя. Иногда вместо реостата в таких устройствах используются полупроводниковые или биметаллические преобразователи, но принцип их работы остается неизменным и зависит от движения мембраны.

ДДМ – устройство и принцип действия

Рассматривая регулятор давления, стоит заметить, что он отличается довольно-таки простой конструкцией, включающей в себя такие компоненты:

• Корпус устройства;
• Измерительная мембрана;
• Передающий элемент.

Используемые в тракторах МТЗ датчики по регулировке масляной системы условно могут быть классифицированы следующим образом:

• Информационный – датчик механического типа, отображающий на циферблате точные параметры по давлению масла в системе;
• Экстренный – используется для аварийного сигнализирования о проблемах в масляной системе или чрезмерно низком давлении в ней.

Впрочем, независимо от вида все они имеют практически идентичный принцип действия. Исходя из имеющегося в системе давления, мембрана, установленная на датчике, изгибается, размыкая электроконтакты или же наоборот их замыкая. При старте зажигания все эти контакты пребывают в замкнутой позиции – именно поэтому лампочка и горит. Как только мотор начинает свою работу, масляная система нагнетает давление, деформирующее мембрану и отключающее датчик.

Мембрана же, в свою очередь, при изменении своего состояния взаимодействует с толкателем, который и размыкает контакты. Как результат – лампочка индикатора гаснет. В случае если в масляной системе трактора отсутствует давление, толкатель вместе с мембраной возвращается на исходную позицию. Контакт вновь замыкается, а на приборной панели загорается аварийная лампочка, сигнализирующая водителю о неисправности.

Если же говорить о втором, информационном датчике, то суть его действия в полной мере схожа с основами функционирования аварийного регулятора – под воздействием давления происходит определённое деформирование мембраны, а толкатель воздействует на электроконтакты. Разница лишь в итоговом результате – здесь не загорается аварийный индикатор, а на циферблате, в зависимости от внутрисистемного давления меняется положение указательной стрелки.

Виды ДДМ

Датчики давления масла делятся на два типа:

1. Механический. Их используют на автомобилях, ставших легендами в автомобилестроении, в частности ВАЗ 2101, УАЗ, Москвич 401/407/412 /, 2141 и других.
2. Электронный. Они устанавливаются на все современные автомобили, например, ВАЗ 2114, Калина и другие отечественные модели Lada, а также на иномарки.

Механические датчики

По конструкции механические датчики делятся на:

1. Аппараты с двумя ножками и капиллярной трубкой.
2. Устройства с реостатом.

Первые состоят из корпуса, мембраны, двух стержней, герметичной трубки.

По мере увеличения давления в системе смазки мембрана изгибается, давя на первый стержень, тем самым увеличивая давление в трубке. Второй стержень принимает это давление и передает его на манометр дифференциального давления (расположенный на панели приборов).

Давление увеличивается — стрелка прибора отклоняется в широкую сторону, опускается — стрелка спускается влево. Принцип работы такой же, как у манометра.

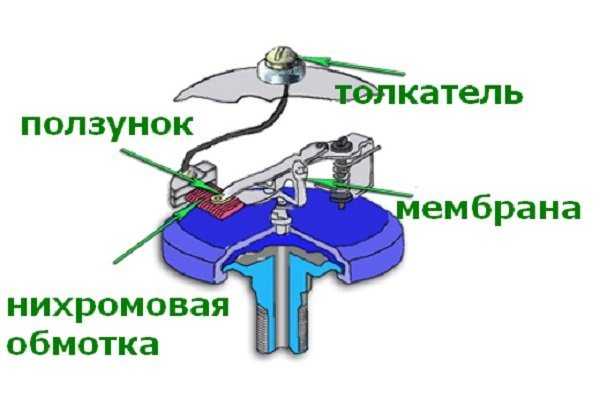

Датчик давления масла механический с реостатом в составе:

1. Корпуса.
2. Мембраны.
3. Слайдер.
4. Обмотка нихромовая (сопротивление).

Устройство работает по принципу вольтметра. Ключевую роль здесь играют реостат и слайдер.

Реостат меняет свое сопротивление в зависимости от того, куда перемещается ползунок. Последний, в свою очередь, перемещается в ту или иную сторону по мере того, как мембрана изгибается или выпрямляется.

Когда нет давления, мембрана не деформируется и курсор не перемещается, ток течет свободно, не встречая сопротивления на своем пути.

При увеличении давления и деформации мембраны курсор перемещается по реостату, тем самым увеличивая сопротивление в цепи, соответственно меняются текущие показания, которые отображаются на приборе в кабине экипажа.

Все это фиксирует ЭБУ, к которому подключен датчик. Он запрограммирован так, что только диапазон текущих значений равен стандартному давлению масла. Превышение этого диапазона означает недопустимое значение.

Это хорошо видно на аналоговых компараторах, которые, по сути, являются обычными вольтметрами.

Электронные датчики

Электронный DDM намного проще механического аналога, поэтому считается более надежным.

На самом деле это аварийный датчик, который не показывает давление в системе, а только предупреждает водителя, когда оно в пределах нормы, а когда нет.

Состоит из:

1. Корпуса.
2. Мембраны.
3. Контакты.
4. Действие.

Принцип действия. Когда к мембране датчика не прикладывается давление, она не деформируется. Шток находится в положении, когда контакты цепи замкнуты и через них течет ток. В это время в салоне горит лампа, за которой наблюдает водитель.

При запуске двигателя давление масла в системе увеличивается, диафрагма прогибается, шток перемещается, размыкая контур. Свет гаснет.

Если после запуска двигателя лампочка не гаснет в течение 1-2 секунд, двигатель следует немедленно остановить и не запускать до выяснения причины неисправности.

Подробнее здесь: что делать, если на https://autotopik.ru/remont/1062-gorit-lampa-davleniya-masla.html горит сигнальная лампа давления масла.

На основании вышеизложенного можно сделать вывод, что проверка датчика давления масла на современных автомобилях основана на измерении сопротивления резистора мультиметром и проверке ДДМ на размыкание и замыкание цепи.

Для этого мультиметр переходит в режим измерения сопротивления или звонка. Это зависит от типа проверяемого датчика с резистором или без него.

Но есть и другие способы проверки, о которых мы поговорим ниже.

Как проверить электронный датчик давления масла?

Для проверки ДДМ электронного вида потребуются: насос с манометром и мультиметр. Перед испытанием нужно очистить контакты датчика от окисления, налётов грязи, иначе работа не даст результата. Отверстие, в котором располагается деталь, требуется на время исследования заткнуть чистой ветошью. Таким образом можно исключить попадания в систему посторонних предметов, сора, исключить масляные подтёки.

Проверка происходит в следующем порядке:

1. Нужно демонтировать датчик с авто.
2. Установить измерительный прибор в режим «диагностика цепи» для определения её разрыва. Один из проводов тестера следует подсоединить к центральному контакту измерителя, второй – «посадить» на массу. Это может быть болт корпуса, не испачканный в краске или технической жидкости, часть силового агрегата.
3. Произвести соединение насоса с датчиком. От герметичности соединения деталей зависит точность проводимых замеров.
4. При помощи насоса подать минимальное давление (около 1 атм.), приводящее в работу устройство. Шкала тестера в этом случае показывает, что цепь замкнута. Если такого не произошло, мембрана датчика не сработала, следует повторить попытку. При повторении отрицательного результата провести замену ДДМ.

Убедившись в работоспособности произвести демонтаж временной конструкции, и установить изделие обратно в ГБЦ.

Возможен и другой вариант проверки: имитация рабочей ситуации. В данном случае вместо мультиметра используется индикатор. В качестве источника питания следует использовать автомобильный аккумулятор, для подачи давления потребуется компрессор или насос с манометром.

Датчик давления масла КАМАЗ: где расположен, для чего нужен, как поменять

Датчик давления помогает водителю контролировать уровень масла в двигателе автомобиля КАМАЗ. Качественная смазка — это залог бесперебойной работы силового агрегата, поэтому за уровнем масла необходимо тщательно следить. Водителю необходимо знать, как диагностировать работоспособность датчика, а в случае выхода из строя — как осуществить его замену.

Особенности датчика давления масла автомобиля КАМАЗ

В зависимости от комплектации и года выпуска на автомобилях КАМАЗ может быть установлен механический или электронный датчик давления масла. В любом случае он расположен рядом с силовым агрегатом — на кронштейне масляных фильтров.

ДДМ на автомобиле КАМАЗ установлен рядом с двигателем

Конструкция и принцип работы

Конструкция электронного устройства чрезвычайно проста. Он состоит из четырёх элементов:

• защитный корпус;
• мембрана;
• толкатель;
• цепь контактов.

При давлении масла на мембрану, она приводит в действие толкатель, который размыкает контакты в сети

При давлении масла на мембрану, последняя изгибается и приводит в действие толкатель, который, в свою очередь, размыкает контакты в сети. Если давление на мембрану недостаточное, толкатель останется на месте, а контакты замкнутся и подадут сигнал на панель приборов в кабине автомобиля.

Механический вариант имеет более сложную конструкцию, основу которой составляет нихромовая обмотка и ползунок. Обмотка взаимодействует с ползунком, который определяет уровень давления и через электрическую цепь передаёт данные в кабину водителя.

Механический датчик давления масла автомобиля КАМАЗ имеет более сложную конструкцию

Какие должны быть показания

Штатные ДДМ автомобиля КАМАЗ изготовлены в соответствии с ГОСТ 3940–84. Согласно ГОСТу датчик должен иметь следующие характеристики:

• напряжение однопроводной цепи — 12 В;
• сила тока — 0.4 А;
• сочетаемость с реле типа РС509 или ЗС503;
• минимальное давление на холостых оборотах — 0.7 атм;
• максимально допустимое давление на высоких оборотах — 5–5.5 атм.

Диагностика неисправностей

Если на панели приборов загорелось лампочка в виде маслёнки — нужно проверить датчик на работоспособность. Если это произошло во время движения, следует немедленно остановиться и выполнить следующие действия.

1. Заглушите двигатель и поднимите капот.
2. Осмотрите двигатель со всех сторон на предмет выявления свежих масляных пятен и повреждений на картере.
3. Если пробит картер, повреждение залейте герметиком. Если нет герметика, используйте подручные материалы — кусок резины, тряпку или даже изоленту. Этого будет достаточно, чтобы доехать до гаража или СТО.

4. Масляным щупом проверьте уровень масла в двигателе. Если уровень ниже минимально допустимого — долейте масла.

   Определите уровень масла в двигателе масляным щупом

5. Запустите двигатель. Если лампочка индикатора давления масла погасла, причиной её загорания было снижение уровня смазки. Если лампочка продолжает гореть, продолжайте диагностику.

6. На место датчика давления подсоедините обычный механический манометр. Если на холостом ходу он покажет значение выше 0.7 кг/см, которое с увеличением оборотов будет плавно расти, неисправен именно датчик.

   На место датчика вставьте обычный механический манометр

7. Дальнейшая диагностика в дорожных условиях невозможна. Отбуксируйте ваш КАМАЗ на ближайшую станцию технического обслуживания.

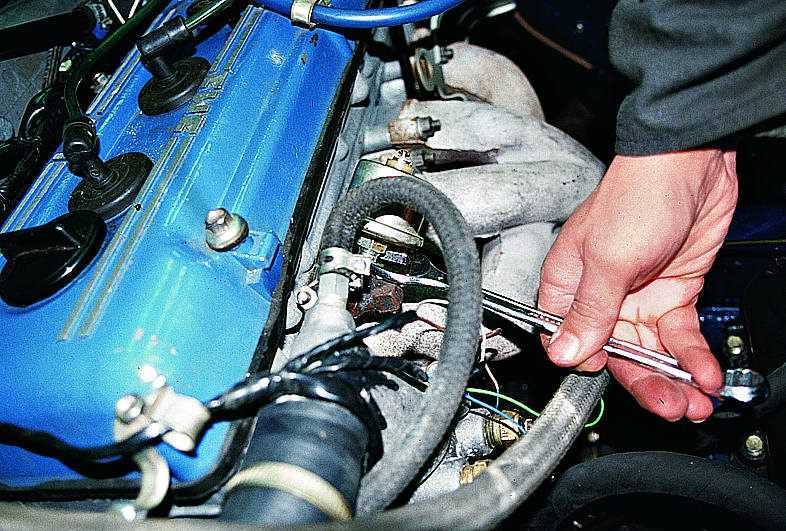

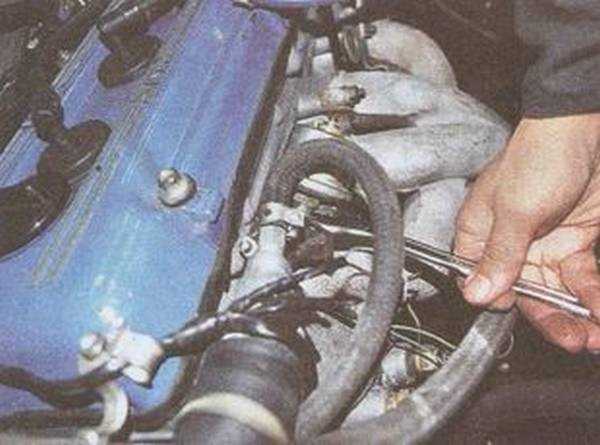

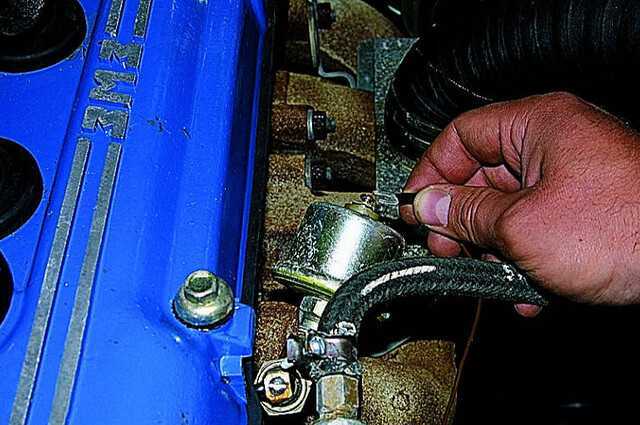

Замена датчика

Благодаря удобному расположению, замена датчика давления масла на автомобиле КАМАЗ довольно проста. Порядок действий при этом следующий.

1. При выключенном зажигании откройте капот.
2. Отсоедините от неисправного датчика шланг и снимите его с кронштейна.
3. Обработайте гнездо силиконовым герметиком и установите в него новый прибор.
4. Прикрутите шланг, предварительно обработав место присоединения герметиком.
5. Соедините манометр со шлангом. Если вы установили электронный датчик, указатель можно подключить к новому устройству через старый разъём.

Проверяем ДДМ – простые советы

Проверка датчика не отличается особой сложностью и вполне может быть проведена самостоятельно в домашних условиях. Для этого потребуется выполнить лишь несколько простых действий:

• Мультиметр выставляем в положение «прозвон цепи»;
• Электроды его подключаем к датчику – при этом прибор должен показать нулевое сопротивление;
• В этой же позиции слегка прокачиваем насос – если всё в порядке, цепь в этот момент разомкнётся и прибор покажет «бесконечность».
• Если же манометра под рукой нет, можно воспользоваться ещё одним, довольно простым способом проверки. Итак, выкручиваем датчик и при заглушенном двигателе слегка проворачиваем стартер. Если из отверстия начинает литься или брызгать масло, значит, пришло самое время задуматься о замене устройства.

https://youtube.com/watch?v=xX8hzKN9gHY

Заключение

Подводя итоги, стоит признать, что, несмотря на свои маленькие габариты и внешнюю неказистость, ДДМ являет собой один из наиболее важных и значимых элементов смазочной системы современного трактора. Обладая весьма продолжительным сроком службы, он, тем не менее, требует к себе постоянного контроля и внимания. Периодический осмотр не только позволит вовремя предотвратить проблему, но и избавит от весьма дорогостоящего ремонта.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

• Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
• Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
• Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
• Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

• К контактам лампочки необходимо присоединить два провода.
• Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
• Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
• К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
• Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
• Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
• При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Зачем нужен бортовой компьютер

Те, кто ездит на десятке, конечно, не так часто сталкиваются с поломками электронных систем по причине их банального отсутствия. Но как только любая из них дает сбой — караул. Необходимо ехать к шаману на компьютерную диагностику, заглядывать ему в рот и платить кучу денег за элементарные операции, которые совершенно бесплатно выполняются при помощи бортового компьютера.

Будь бортовой компьютер на ВАЗ 2110 цена которого не выше 6-7 тысяч, установлен на автомобиле изначально, масса проблем с электроникой и обнаружением ошибок во всех системах автомобиля, отпали бы навсегда или по крайней мере надолго. Но только на некоторых десятках устанавливали жалкое устройство, которое показывало расход топлива и температуру воздуха и называлось маршрутным компьютером. Заглянув в салон самого дешевого седана выпуска 2010 года, даже корейского, и там можно увидеть аккуратный дисплей, пускай простого, но полноценного бортового компьютера, не говоря уже о современных моделях, в которых БК творят чудеса.

Лампочка давления масла загорается на холостых способы проверки

Теперь давайте поговорим о том случае, когда загорание сигнальной лампы низкого давления масла происходит во время работы мотора на холостом ходу. Ниже мы приведем доступные способы выявления неисправности, которые в целом будут полезны при диагностике состояния системы смазки двигателя и давления масла в двигателе.

1. Если загорелась лампочка давления масла, тогда следует проверить уровень моторного масла в двигателе и его состояние. При снижении уровня долейте масло. Подозрительное состояние масла (черный цвет, излишняя густота) потребует тщательной промывки масляной системы и последующей замены масла. Запах бензина/солярки, эмульсия на крышке маслозаливной горловины или сильное разжижение моторного масла укажут на проблемы с или на трещины / . На исправном моторе камеры сгорания должны быть герметичными, топливо и антифриз из не должны попадать в смазочную систему.
2. Лампа давления масла может загораться на холостых сразу после замены масла в момент первого запуска. В этом случае контрольная лампа может гореть 10, 15 или даже 20 секунд. Если через указанный промежуток времени лампа низкого давления масла не погаснет, тогда следует проверить масляный фильтр. Изделие может оказаться некачественным, плохо прикрученным (заметны потеки масла в области крепления фильтра) или бракованным.
3. Произведите проверку датчика давления масла. Уровень давление масла на холостом ходу при оборотах на отметке около 800 — 900 об/мин не должен быть меньше показателя 0.5 кгс/см2. Также стоит отметить, что датчики аварийного давления масла на разных двигателях могут иметь отличный друг от друга диапазоном срабатывания, который в среднем колеблется от 0.4 до 0.8 кгс/см2. Это значит, что в случае наличия датчика, рассчитанного на срабатывание при 0.7 кгс/см2, уже во время падения давления до 0.6 кгс/см2 будет происходить включение датчиком аварийной лампы давления масла. Это сделано для условного уведомления о снижении давления в магистрали системы смазки ДВС.

Начальную проверку датчика стоит производить с небольшого поднятия оборотов коленвала (1000-1100 об/мин). Другими словами, если при нажатии на газ лампочка давления масла потухает, тогда возможны следующие варианты:

• слишком низкие обороты холостого хода (лампочка моргает на холостых);
• низкое давление масла в системе смазки;
• сбои в работе датчика давления масла;
• неисправности двигателя;

Чтобы точно замерить давление масла в двигателе, необходимо выкрутить датчик и на его место установить манометр. Также не следует исключать ложные срабатывания датчика давления масла на холостом ходу, которые могут возникать по причине загрязнений как самого устройства, так и масляных каналов двигателя. В этом случае понадобится осуществить чистку датчика и прочистку каналов системы смазки.

Что касается поломок мотора, которые приводят к снижению давления масла, косвенными признаками является повышенный расход горючего и моторного масла, двигатель дымит синим или сизым дымом. В таких случаях лампа давления масла горит на холостом ходу с учетом прогретого двигателя. Это происходит по причине того, что разогретый смазочный материал разжижается и свободно вытекает через зазоры между различными деталями (вкладыши, шейки валов и т.д.).

Еще одной причиной может быть неисправность самого маслонасоса. В процессе эксплуатации двигателя может произойти износ шестеренной пары, внутренних и наружных поверхностей корпуса маслонасоса. Добавим, что инженеры закладывают такую производительность насоса, которая изначально позволяет создавать давление выше рекомендуемого для мотора. Получается, насос всегда нагнетает масло «с запасом». При этом привод маслонасоса реализован от коленчатого вала, то есть давление масла зависит от оборотов (частоты вращения коленвала).

Как известно, на холостом ходу обороты коленчатого вала минимальны. Параллельно с этим маслонасос также развивает минимальное давление. В результате относительно небольшое отклонение может приводить к загоранию лампы давления масла на холостых, в то время как при поднятии оборотов и росте давления масла в системе смазки проблема загорания аварийной лампы низкого давления масла на приборной панели может не проявляться.

Давление масла в двигателе: от чего зависит, как правильно измерить. Какое давление масла на разных моторах в режиме ХХ и под нагрузкой.

Почему в двигателе может быть низкое давление масла, моргает лампочка давления масла на холостых или под нагрузкой. Диагностика неисправностей и ремонт.
