На каких автомобилях устанавливают двойные главные передачи

Классификация главных передач

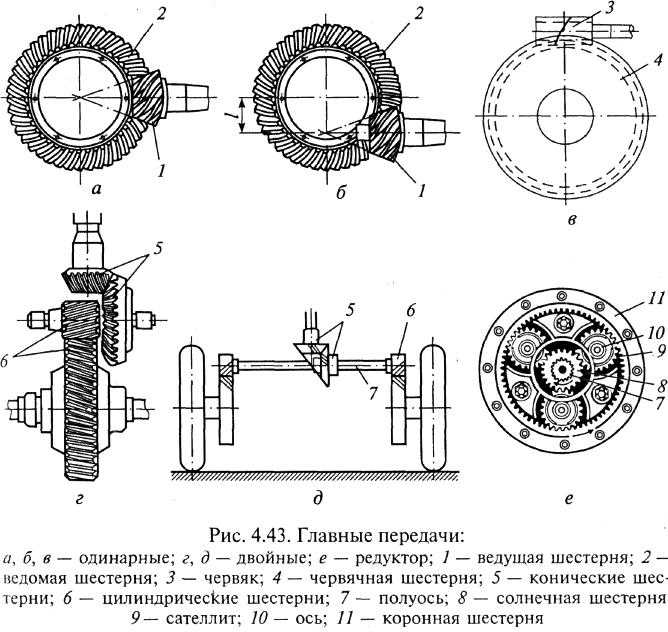

По числу пар зацеплений

• Одинарная – имеет в составе только одну пару шестерен: ведомую и ведущую.
• Двойная – имеет в составе две пары зубчатых колес. Делится на двойную центральную или двойную разнесенную. Двойная центральная располагается только в ведущем мосту, а двойная разнесенная еще и в ступице ведущих колес. Применяется на грузовом транспорте, так как на нем требуется повышенное передаточное число.

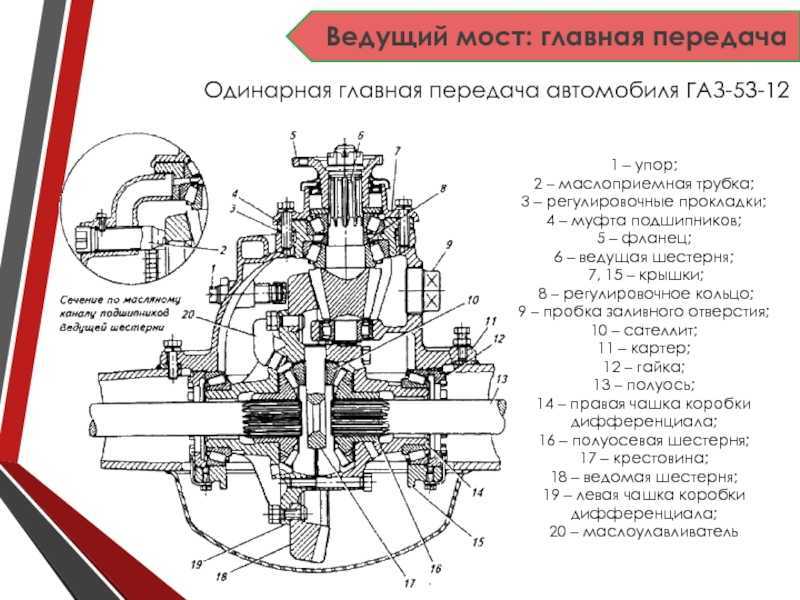

Одинарная и двойная главная передача

По виду зубчатого соединения

• Цилиндрическая. Применяется на машинах с передним приводом, в которых двигатель и коробка переключения передач имеют поперечное расположение. В этом типе соединения применяются шестерни с шевронными и косыми зубьями.
• Коническая. Используется на тех заднеприводных машинах, в которых не важны размеры механизмов и нет ограничений на уровень шума.

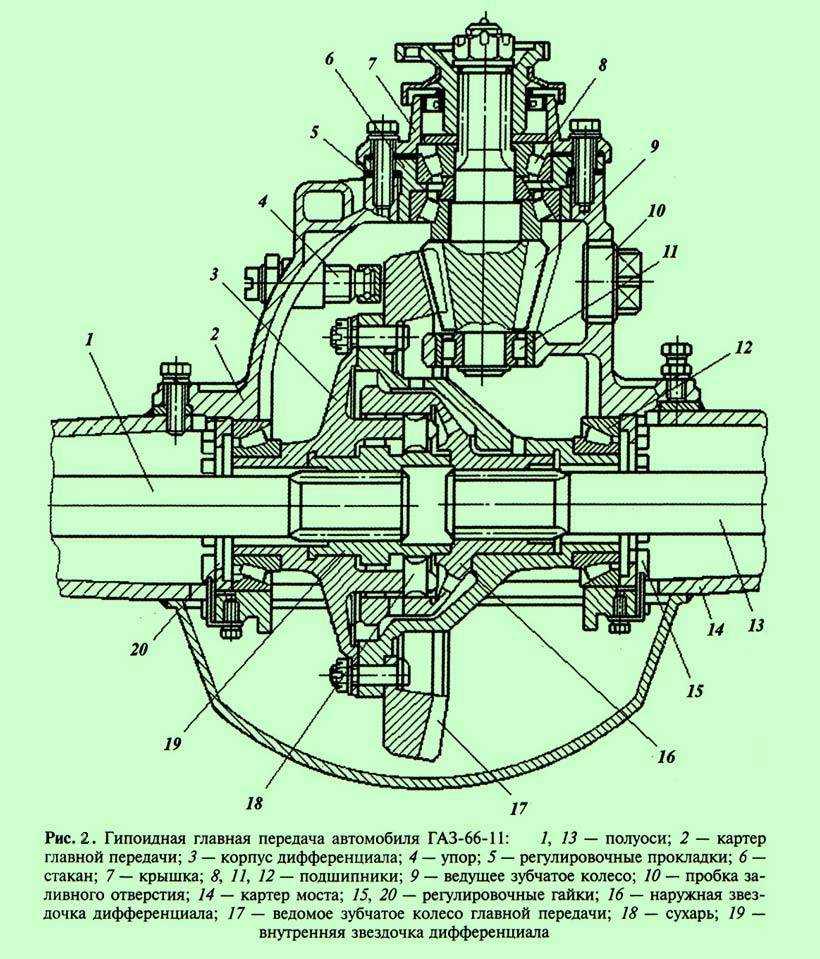

• Гипоидная – самый популярный вид зубчатого соединения для автомобилей с задним приводом.
• Червячная -в конструкции трансмиссии автомобилей практически не применяется.

Цилиндрическая главная передача

По компоновке

• Размещенные в коробке передач либо в силовом агрегате. На переднеприводных автомобилях главная передача расположена непосредственно в корпусе КПП.
• Размещенные отдельно от КПП. В машинах с задним приводом главная пара шестерен располагается в картере ведущего моста вместе с дифференциалом.

Отметим, что в полноприводных автомобилях расположение главной пары зубчатых колес зависит от разновидности привода.

Коническая главная передача

Как происходит обслуживание

Обслуживание редуктора производится редко, обычно все ограничивается заменой масла. На пробеге свыше 150 000 км возможно потребуется регулировка подшипника, а также пятна контакта между ведомой и ведущей шестерней

При замене масла крайне важно очистить полость от продуктов износа (мелкой стружки), а также грязи. Пользоваться промывками редуктора моста не обязательно, достаточно использовать 2 литра дизельного топлива, дать поработать узлу на небольших оборотах

Советы, как продлить работоспособность ГП и дифференциала:

• своевременно меняйте масло, а если ваш стиль езды более спортивный, автомобиль терпит высокие нагрузки (езда на высокой скорости, перевозка грузов);
• при смене производителя масла или смены вязкости делайте промывку редуктора;
• при пробеге свыше 200 000 км рекомендуется воспользоваться присадками. Зачем нужна присадка — дисульфид молибдена, в составе присадки, позволяет снизить трение деталей, вследствие чего снижается температура, масло дольше сохраняет свои свойства. Помните, что при сильном износе главной пары использовать присадку не имеет смысла;
• избегайте трогание с пробуксовкой.

Классификация главных передач

В процессе развития автомобилестроения, дифференциалы постоянно модернизируются, повышается качество материалов, а также надежность узла.

По числу пар зацеплений

• одинарная (классическая) — узел состоит из ведущей и ведомой шестерни;
• двойная — используется две пары шестерен, где вторая пара расположена на ступицах ведущих колес. Подобная схема применяется только на грузовиках и автобусах для обеспечения повышенного передаточного числа.

По виду зубчатого соединения

• цилиндрическое — применяется на переднеприводных транспортных средствах с поперечным расположением мотора, применяется косозубые шестерни и шевронный тип зацепления;
• коническое — преимущественно для заднего привода, а также переднего моста полноприводного авто;
• гипоидное — часто применяется на легковых авто с задним приводом.

По компоновке

• в коробке передач (передний привод с поперечным расположением мотора), главная пара и дифференциал находится в корпусе КПП, зацепление косозубое или шевронное;
• в отдельном корпусе или чулке моста — применяется для заднеприводных и полноприводных автомобилях, где передача момента на редуктор передается посредством карданного вала.

Дифференциал

Дифференциал представляет собой планетарный механизм, предназначенный для распределения вращающего момента между ведущими полуосями трактора или автомобиля и обеспечения вращения ведущих колес с различной частотой при движении по кривой или неровностям пути. На повороте, неровном пути ведущие колеса совершают движение по дугам разной длины. Если бы оба колеса были расположены на общем валу, то их движение сопровождалось бы скольжением, износом шин и поломками. Поэтому ведущие колеса устанавливают на отдельных валах — полуосях, соединенных дифференциалом.

Принцип действия дифференциала рассмотрим по схеме, изображенной на рисунке а. Шестерни — сателлит 7 (рисунок а) находится в зацеплении с рейками 6 и 8 (в реальной конструкции это шестерни 6 и 8). К оси 10 шестерни 7 приложена сила Р, стремящаяся переместить эту шестерню вверх.

Если сопротивление реек 6 и 8 перемещению силой Р одинаково, то на их зубья действуют равные силы Р/2 и рейки движутся вверх как единое целое с шестерней 7. Однако когда сопротивление движению одной из реек, например рейки 6, будет большим, чем рейки 8, шестерня 7 начинает вращаться вокруг своей оси и, перекатываясь по рейке 6, двигать рейку 8 вверх быстрее. При этом скорость движения рейки 8 увеличивается настолько, насколько уменьшается скорость движения рейки 6. Если сопротивление движению рейки 6 повысить так, что она остановился, то шестерня 7, перекатываясь по ней, увлечет за собой рейку 8 вверх, причем скорость движения рейки 8 будет в 2 раза больше скорости движения оси 10.

Теперь рассмотрим реальную схему дифференциала (рисунок б). В приливах корпуса 1 на оси 10 свободно установлена шестерня сателлит 7. Отверстия боковых приливов корпуса служат опорами полуосей 5 и 9 с укрепленными на них коническими полуосевыми шестернями 6 и 8, находящимися в зацеплении с сателлитом 7. Вращение к корпусу 1 дифференциала передается от ведомой шестерни 11 главной передачи. Если у полуосей 9 и 5 сопротивление вращению одинаково, то сателлит 7, заклиненный шестернями 6 и 8, неподвижен на оси 10 и вся система вращается как единое целое.

Если сопротивление вращению одной полуоси, например полуоси 9, будет больше, чем сопротивление полуоси 5, то сателлит 7, проворачиваясь на своей оси, замедлит вращение шестерни 8 я ускорит вращение шестерни 6, подобно тому как это было в примере с движением шестерни 7 и реек 6 и 8 (см. рисунок а).

Изменение дифференциалом частот вращения полуосей при колебаниях сопротивлений на колесах понижает проходимость трактора на увлажненной или рыхлой почве. В тяжелых почвенных условиях для повышения сцепных качеств колес дифференциал лучше выключить. Для этой цели на тракторах предусмотрены механизмы блокировки дифференциала, весьма разнообразные по конструкции.

Механизмы блокировки дифференциала

Механизмы блокировки дифференциала по способу включения делят на:

• принудительные
• автоматические
• самоблокирующиеся

А по типу привода на:

• механические
• гидравлические

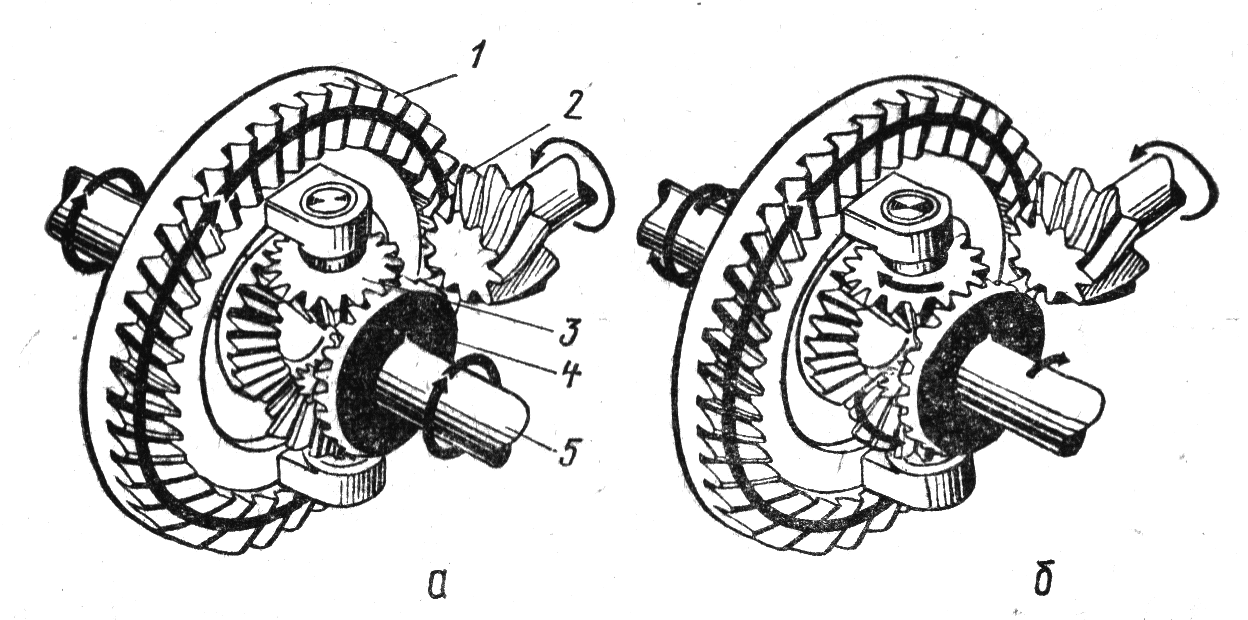

Принудительная (механическая) блокировка дифференциала возникает при сцеплении подвижной кулачковой муфты 4 (см. рисунок б), установленной на шлицах полуоси 5 трактора, с кулачками 2 на корпусе 1 дифференциала. В этом случае частоты вращения корпуса 7 дифференциала и полуоси 5 будут одинаковые, т.е. дифференциал будет заблокирован.

Механизм блокировки включают педалью (или рукояткой), а выключается он оттяжной пружиной, когда действие усилия, приложенного водителем, прекращается.

Автоматическая блокировка дифференциала позволяет водителю не затрачивать каких-либо усилий — процесс включения и выключения механизма происходит автоматически. Автоматическая блокировка дифференциала применяется на тракторах МТЗ-80, МТЗ-82, Т-150К и др.

Устройство коробки переключения передач

Коробка переключения передач (сокр. КПП или коробка передач) предназначена для изменения крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции.

Устройство механической коробки передач (кликабельно). Механическая коробка передач — КПП, в которой выбор передач и их включение осуществляется вручную, механическим способом. Механическая коробка передач уже не является наиболее распространенным типом КПП из применяемых на автомобилях сегодня. Однако она все еще остается достаточно востребованной благодаря своей надежности, простоте конструкции и ремонтопригодности.

Классификация главных передач

По числу пар зацеплений

• Одинарная – имеет в составе только одну пару шестерен: ведомую и ведущую.
• Двойная – имеет в составе две пары зубчатых колес. Делится на двойную центральную или двойную разнесенную. Двойная центральная располагается только в ведущем мосту, а двойная разнесенная еще и в ступице ведущих колес. Применяется на грузовом транспорте, так как на нем требуется повышенное передаточное число.

Одинарная и двойная главная передача

По виду зубчатого соединения

• Цилиндрическая. Применяется на машинах с передним приводом, в которых двигатель и коробка переключения передач имеют поперечное расположение. В этом типе соединения применяются шестерни с шевронными и косыми зубьями.
• Коническая. Используется на тех заднеприводных машинах, в которых не важны размеры механизмов и нет ограничений на уровень шума.
• Гипоидная – самый популярный вид зубчатого соединения для автомобилей с задним приводом.
• Червячная -в конструкции трансмиссии автомобилей практически не применяется.

Цилиндрическая главная передача

По компоновке

• Размещенные в коробке передач либо в силовом агрегате. На переднеприводных автомобилях главная передача расположена непосредственно в корпусе КПП.
• Размещенные отдельно от КПП. В машинах с задним приводом главная пара шестерен располагается в картере ведущего моста вместе с дифференциалом.

Отметим, что в полноприводных автомобилях расположение главной пары зубчатых колес зависит от разновидности привода.

Коническая главная передача

Управление блокировкой

Блокировка может устанавливаться на любой автомобильный дифференциал, как межколесный, так и межосевой. При этом в полноприводных авто передний межколесный дифференциал обычно не оснащают блокировкой, чтобы не оказывать влияние на управляемость авто. Задействование же блокировки, если она имеется, может осуществляться в ручном и автоматическом режиме.

Ручное включение подразумевает принудительное блокирование дифференциала, то есть оно задействуется только когда нужно. При этом водитель задействует привод, в результате чего происходит жесткое соединение составных элементов дифференциала между собой.

Привод блокировки может быть:

• механический;
• гидравлический;
• пневматический;
• электромеханический;

Основной недостаток ручного управления крыт в надобности соблюдения условий эксплуатации. Так, заблокированный дифференциал может повредить трансмиссию в случае, когда оба колеса окажутся на дороге с хорошими сцепными свойствами. Такое может произойти, к примеру, когда водитель забыл разблокировать дифференциал в авто после преодоления бездорожья.

Дифференциал в автомобиле

Дифференциал служит для распределения крутящего мо­мента между колесами или мостами и позво­ляет ведомым валам вращаться с неодинако­выми угловыми скоростями.

За редким исключением, дифференциал состоит из конических зубчатых колес. (см. рис. «Принципиальная схема дифференциала» ) Если шестерни слева и справа — одинаковых раз­меров, дифференциал осуществляет равное распределение крутящего момента на левое и правое колеса. При различных коэффици­ентах сцепления левых и правых шин с до­рожным покрытием сохраняется равенство моментов на левой и правой шине. При этом шина с меньшим коэффициентом сцепле­ния начинает буксовать.

Подробнее о межколесных дифференциалах можно почитать здесь.

Дифференциал повышенного трения (LSD)

Дифференциал повышенного трения (LSD) позволяет устранить этот нежелатель­ный эффект посредством использования фрикционных дисков, фрикционных кону­сов, самоблокирующихся зубчатых передач или многодисковых муфт, находящихся в высоковязкой жидкостной среде.

Дифференциал повышенного трения может иметь электронное управление для работы в широком диапазоне эксплуатационных условий. Высокий коэффициент блокировки, характерный при трогании ав­томобиля с места, может уменьшаться при возрастании частоты вращения или при до­стижении предельной величины силы тяги. Включаемая водителем блокировка диффе­ренциала может использоваться при специфических условиях движения (например, во время движения по бездорожью).

Самоблокирующиеся дифференциалы, в которых автоматически действует уст­ройство, препятствующее относительному вращению ведомых звеньев, постепенно вытесняются электронными системами, на­пример, системой контроля тягового усилия (TCS). Такая система обеспечивает замед­ление проворачивания колеса посредством использования тормоза — когда мощность продолжает передаваться от трансмиссии к притормаживаемому колесу.

Кинематическая схема переднеприводного автомобиля

Назначение. Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам. При этом передаваемый крутящий момент изменяется по величине и распределяется в определенном соотношении между ведущими колесами.

Крутящий момент на ведущих колесах автомобиля зависит от передаточного числа трансмиссии, которое равно отношению угловой скорости коленчатого вала двигателя к угловой скорости ведущих колес. Передаточное число трансмиссии выбирается в зависимости от назначения автомобиля, параметров его двигателя и требуемых динамических качеств.

Сцепление позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.

Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.

Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.

Главная передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.

Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге. Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам. Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями – межосевыми (в полноприводных трансмиссиях).

Трансмиссии по способу передачи крутящего момента разделяют на механические, гидравлические, электрические и комбинированные (гидромеханические, электромеханические). На отечественных автомобилях наиболее распространены механические трансмиссии, в которых передаточные механизмы состоят из жестких недеформируемых элементов (металлических валов и шестерен). На автобусах Ликинского и Львовского заводов, а также на большегрузных автомобилях БелАЗ применяют гидромеханические трансмиссии с автоматизированным переключением передач. Часть большегрузных автомобилей БелАЗ имеют электромеханическую трансмиссию с моторколесами.

Схема трансмиссии автомобиля. Она определяется его общей компоновкой: размещением двигателя, числом и расположением ведущих мостов, видом трансмиссии.

Схемы трансмиссий: а – автомобиля 4X2, б – переднеприводного автомобиля 4X2, в – автомобиля 4X4, г – автомобиля 6X4

Автомобили с механической трансмиссией и колесной формулой 4X2 имеют чаще всего переднее расположение двигателя, задние ведущие колеса и центральное размещение агрегатов трансмиссии (автомобили ЗИЛ-130, МАЗ-5335, ГАЗ-24 и др.). Здесь двигатель 1, сцепление 2 и коробка передач 3 (рис. а) объединены в один блок и образуют силовой агрегат. Крутящий момент от коробки передач 3 передается карданной передачей 4 на ведущий задний мост 5.

Преимущества и недостатки

Червячная главная передача Каждый из типов зубчатых соединений имеет свои плюсы и минусы. Рассмотрим их:

• Цилиндрическая главная передача. Максимальное передаточное число ограничено значением 4,2. Дальнейшее увеличение отношения числа зубьев ведет к существенному увеличению размера механизма, а также повышению уровня шума.
• Гипоидная главная передача. Этот тип отличается низкой нагрузкой на зубья и пониженным уровнем шума. При этом из-за смещения в зацеплении шестерен повышается трение скольжения и понижается КПД, но в то же время появляется возможность опустить карданный вал максимально низко. Передаточное число для легковых автомашин – 3,5-4,5; для грузовых – 5-7;.
• Коническая главная передача. Используется редко из-за большого размера и шумности.
• Червячная главная передача. Данная разновидность зубчатого соединения из-за трудоемкости изготовления и высокой стоимости производства практически не используется.

Главная передача – это неотъемлемая часть трансмиссии, от которой зависит расход топлива, максимальная скорость и время разгона машины. Именно поэтому при тюнинге трансмиссии пару зубчатых колес часто меняют на улучшенный вариант. Это помогает снизить нагрузку на КПП и сцепление, а также улучшить разгонную динамику.

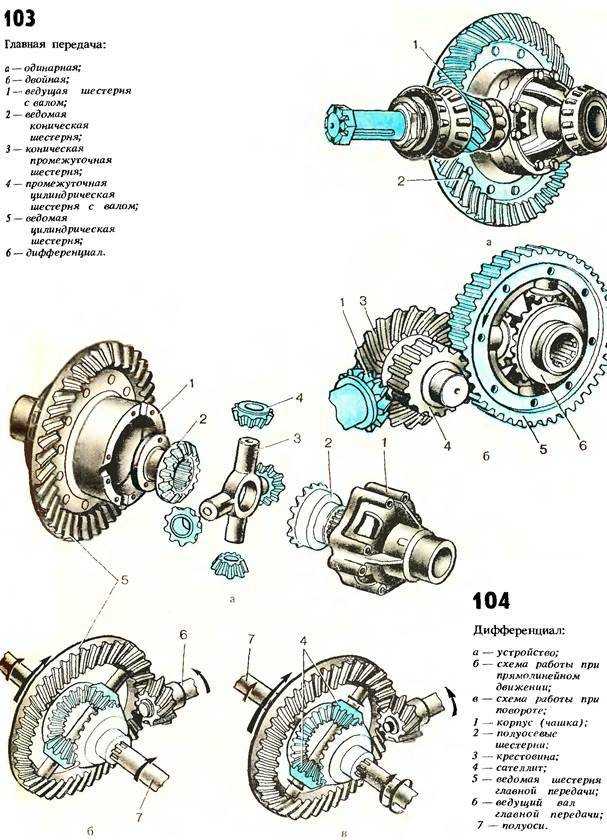

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Детально показано на видео-ролике, ниже.

1. От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
2. Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
3. Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
4. Сателлиты, в свою очередь, передают вращение на полуоси.
5. При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
6. Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
7. При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

При прямолинейном движении

Когда автомобиль движется прямолинейно по гладкой поверхности с твёрдым сухим покрытием, обе полуоси вращаются с одинаковой угловой скоростью. Полуосевые шестерни находятся в покое одна относительно другой, весь дифференциал сильно похож на монолитную конструкцию.

Сателлиты, будучи связанными через свои зубья с обеими полуосевыми шестернями, относительно своих осей не вращаются. Момент распределяется поровну между осями, если дифференциал симметричный и свободный, то есть лишён блокировок. Впрочем, с блокировками в таком идеальном случае будет то же самое.

При повороте

В повороте, а это обычный режим работы дифференциала, поскольку идеальных прямых в природе не существует, одно из колёс всегда будет вращаться быстрее. Сателлиты придут в движение относительно своих осей, но связь между полуосевыми шестернями и корпусом не утратят. То есть момент продолжит передаваться от корпуса к колёсам, причём всё в том же соотношении 50/50.

Это очень любопытно рассмотреть с точки зрения мощности. Момент одинаков, а скорость у внешнего от поворота колеса больше, то есть и мощность на него передаётся пропорционально большая.

И это неудивительно, так как чем больше скорость, тем выше потери, которые компенсируются добавкой мощности. При этом ни малейших помех вращению колёс с разной скоростью создаваться не будет, в отличие от жёсткой связи.

При пробуксовке

Гораздо менее приятно дела обстоят в том случае, когда одно из колёс попало на относительно скользкий участок дороги и сорвалось в пробуксовку при разгоне. Сцепления с дорогой нет, а значит момент сопротивления покрытия резко падает. Но этот момент всегда равен тяговому, это закон физики. Значит и тяговый момент упадёт.

Свободный симметричный дифференциал делит тягу пополам между колёсами. Всегда 50/50. То есть при падении момента на одном до нуля, на втором он обнулится автоматически. Автомобиль начнёт терять скорость, а если речь идёт о трогании с места на льду или жидкой грязи, то он просто там и останется, не сумев выехать из засады.

В этом главный недостаток свободного дифференциала. Он может передать усилие только то, которое способно переварить колесо, находящееся в худших условиях. Даже если второе будет на сухом чистом асфальте, автомобиль никуда не поедет. Вся энергия уйдет на быстрое и бесполезное вращение буксующего колеса.

Схема работы дифференциала

Рассмотрим принцип, по которому работает симметричный межколесный конический дифференциал, распределяющий крутящий момент между колесами в трех различных условиях:

1. прямолинейное движение;
2. поворот;
3. пробуксовка.

При прямолинейном движении

Прямолинейное движение характеризуется равномерным распределением нагрузки между колесами автомобиля. Они имеют одинаковую угловую скорость. Сателлиты, размещенные в корпусе, не вращаются вокруг своих осей. Они передают крутящий момент от ведомой шестерни главной передачи к полуосям через неподвижное зубчатое зацепление.

При повороте

Когда транспортное средство поворачивает, силы сопротивления и нагрузки распределяются следующим образом:

• Внутреннее колесо, имеющее меньший радиус от центра поворота, испытывает сопротивление большей силы, чем наружное. Увеличенная нагрузка заставляет его снизить скорость вращения.
• Наружное колесо, двигаясь по большему радиусу (большей траектории), наоборот, должно увеличить угловую скорость, чтобы автомобиль мог повернуть плавно, без пробуксовки.

Таким образом, колеса должны иметь разные угловые скорости. Замедление вращения полуоси внутреннего колеса приводит сателлиты в движение. Они, в свою очередь, посредством конической зубчатой передачи увеличивают скорость вращения полуоси наружного колеса. Крутящий момент, получаемый от главной передачи, остается неизменным.

При пробуксовке

Колеса автомобиля, движущегося даже прямолинейно по скользкой дороге или бездорожью, могут испытывать различную нагрузку: одно из них пробуксовывает, теряя сцепление с дорогой; другое, становясь более нагруженным, замедляется. Повторяется схема поворота. Только теперь она приносит вред: буксующее колесо может получить 100% принятого дифференциалом крутящего момента, а нагруженное вообще перестанет вращаться. Движение автомобиля прекратится.

Эти недостатки работы узла решаются различными способами:

• ручной или автоматической блокировкой;
• внедрением системы курсовой устойчивости.

Самоблокирующийся дифференциал с электронным управлением (Electronically Controlled Limited-slip Differential).

Как он работает.

Преимущества такого электронного управления в том, что повышается тяга в повороте и степень блокировки дифференциала можно настроить.

Например, если компьютер автомобиля определяет, что в повороте у него (автомобиля) избыточная поворачиваемость, то он может сильнее заблокировать дифференциал для того чтобы стабилизировать автомобиль.

Недостатки.

Как и в обычном дифференциале ограниченного скольжения его крутящий момент смещен в сторону и колеса более медленно вращающегося.

На каких автомобилях его можно обнаружить.

BMW M3  и  M4,  Cadillac ATS-V  и  CTS-V,  Chevrolet Corvette с пакетом Z51,  Ferrari 488GTB.

Как устроена трансмиссия переднеприводного автомобиля?

Трансмиссия переднеприводного автомобиля состоит из следующих основных частей: коробки передач, которая обеспечивает перераспределение и передачу крутящего момента и мощности к колесам; сцепления, благодаря которому отсутствует либо возникает связь между КП и непосредственно двигателем; и приводных валов.

Одним из важнейших элементов трансмиссии является дифференциал переднеприводного автомобиля, который расположен в КПП вместе с главной передачей. Он необходим, для того чтобы изменять, предавать и распределять крутящие моменты между потребителями, а также в случае необходимости обеспечить их вращение с различными угловыми скоростями.

Кроме того, отличительной особенностью устройства данных авто является и наличие шарниров равных угловых скоростей, посредством которых обеспечивается передача крутящего момента к передним колесам от дифференциала. Чаще всего, используется четыре шарнира, два внутренних, прикрепленных к дифференциалу, и два внешних, расположенных на колесах. Между данными ШРУСами находятся приводные валы.
