Замена свечей рено дастер 2

Ремонтопригодность

Благодаря чугунному блоку цилиндров мотор весьма устойчив к перегреву и часто «прощает» небольшие нарушения температуры. При условии использования качественного моторного масла износ цилиндров достигает одной десятой миллиметра даже на пробегах в несколько сотен тысяч км. Компрессия снижается в основном из-за износа и закоксовки поршневых колец. И тогда расход масла из-за изношенных маслосъёмных колец превышает разумные пределы, как, в принципе, и на любом сильно изношенном моторе.

При капитальном ремонте можно установить невтыковые (тюнинговые) поршни под ремонтный размер, в который расточили блок. Ориентировочная стоимость полного и качественного капитального ремонта моторов К4М/К7М составляет порядка 100 000 рублей. При этом контрактный двигатель можно купить не дороже 50 000 рублей. Зато цена нового мотора составляет астрономические 300 000–400 000 рублей в зависимости от его модификации. Большинство автомобилей к моменту, когда может понадобиться замена двигателя, стоят меньше.

Материалы по теме 8 главных заблуждений о вазовских моторах — ответ эксперта Достаточно дорого обойдется обрыв ремня привода ГРМ. Для восмиклапанного мотора рекомендация одна — замена на 60 000 км пробега, как и предписывает регламент. А вот с К4М вопрос сложный. К примеру, в инструкции к редакционной Альмере интервал замены ремня тоже составляет 60 000 км. А вот в инструкции к Ларгусу с аналогичным двигателем — раз в 120 000 км. Мы же строго соблюдаем регламент фирмы-производителя. Ремень ГРМ на Ларгусе был впервые заменен на пробеге немногим менее 120 000 км. При этом прежний ремень был в отличном состоянии. Альмера за такой же пробег израсходовала два ремня.

Владельцам Ларгусов рекомендация простая: пока автомобиль на гарантии — регламент по замене придется соблюдать. А после окончания гарантийного срока следует почаще контролировать состояние ремня ГРМ и при малейших сомнениях — менять.

Характеристики двигателей

Модель	K7М	K4M
Тип	Бензиновый, четырехтактный, четырехцилиндровый, рядный
Рабочий объем, см3	1598
Количество клапанов	8	16
Диаметр цилиндра × ход поршня, мм	79,5 × 80,5
Степень сжатия	9,5	9,8
Максимальная мощность, л. с. при частоте вращения коленчатого вала, мин-1	84–87 5500	102–115(с фазовращателем) 5750
Максимальный крутящий момент, Н∙м при частоте вращения коленчатого вала, мин-1	124 3000	148 3750
Система питания	Распределенный впрыск топлива
Топливо (октановое число)	Неэтилированный бензин с октановым числом не ниже 95
Система зажигания	Электронная, входит в состав системы управления двигателем
Нормы токсичности	Еврo-4 или Еврo-5

Все проблемы двигателей Renault — экспертный разбор «За рулем»

Двигатель Renault-Nissan H4M/HR16DE

Двигатель H4M/HR16DE 1.6 литра 16V применяется для установки на автомобили Nissan Juke, Nissan Tiida, Nissan Qashqai, Renault Duster, Renault Megan, Renault Fluence, Lada Vesta и Lada Xray. Особенности.Двигатель Renault-Nissan H4M/HR16DE есть ничто иное, как логическое продолжение мотора Renault K4M. Двигатель подвергли модернизации, главным образом газораспределительного механизма и электронного управления.

Теперь двигатель имеет цепной привод ГРМ, новые распределительные валы и по две топливные форсунки на каждый цилиндр. Мотор лишился гидрокомпенсаторов (раз в 100 тыс. км регулировка путем подбора толкателей). Система изменения фаз газораспределения сохранилась на впускном валу. Двигатель получился экономичнее своего предшественника, мощнее и экологичнее (экологический класс Евро 5). Начиная с 15-ого марта 2015 года производится на АвтоВАЗе.

На практике двигатель способен проехать более 250 тыс. км.

Характеристики двигателя Renault-Nissan H4M/HR16DE

Конфигурация	L
Число цилиндров	4
Объем, л	1,598
Диаметр цилиндра, мм	78,0
Ход поршня, мм	83,6
Степень сжатия	9,5
Число клапанов на цилиндр	4 (2-впуск; 2-выпуск)
Газораспределительный механизм	DOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	83,5 кВт — (114 л.с.) / 6000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	153 Н•м / 4400об/мин
Система питания	Распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина	95 (92)
Экологические нормы	Евро 5
Вес, кг	—

Конструкция

Четырехтактный четырехцилиндровый бензиновый с электронной системой управления впрыском топлива и зажиганием, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов. С системой изменения фаз на впускном распределительном валу. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Обслуживание

Замена масла в двигателе H4M/HR16DE 1.6 16V. Замена масла производится раз в 15000 км, но не реже чем раз в год. Масло лить в двигатель — 0W-20, 5W-30. Объем масла в двигателе H4M/HR16DE составляет 4.6 литра. При замене входит 4,3 литра масла. Масло по рекомендации — ELF 5W30 5L (аналог SHELL 5W30 5L). Воздушный фильтр подлежит замене раз в 45 тыс. Замена свечей. Оригинальные свечи зажигания под номером 224012331R (NGK PLZKAR6A-11). Менять свечи зажигания нужно каждые 30 тыс. км пробега.

← Другие двигатели RenaultПоделится с друзьями:

• Renault D4F 1.2 16V Логан 2, Сандеро, КлиоОбъем: 1.2 л.Мощность: 75 л.с.
• Renault K7J 1.4 8V Логан, Сандеро, КлиоОбъем: 1.4 л.Мощность: 75 л.с.
• Renault K7M 1.6 8V Логан, Сандеро, СимболОбъем: 1.6 л.Мощность: 83 л.с.
• Renault K4M 1.6 16V Логан, Сандеро, Меган, АльмераОбъем: 1.6 л.Мощность: 102 л.с.
• Renault-Nissan H4M/HR16DEОбъем: 1.6 л.Мощность: 114 л.с.
• Renault F4R 2.0 16V Дастер, Меган, ЛагунаОбъем: 2.0 л.Мощность: 138 л.с.

Renault K9K 1.5 dci Дастер, Логан, МеганОбъем: 1.5 л.Мощность: 90 л.с.

Компания Renault S.A. – французская автомобилестроительная корпорация. Группа Renault формируется из одноименной марки Renault и дочерних компаний Automobile Dacia из Румынии и Renault Samsung Motors из Южной Кореи. Renault имеет 43,4% контрольного пакета акций Nissan, 25 % акций АвтоВАЗа и 1,55% акций Daimler AG. Renault также владеет дочерней RCI Banque (финансовые услуги). В рамках альянса Renault-Nissan, компания является четвертым по величине автомобильная группа.

Компания производит широкий спектр легковых автомобилей и фургонов, а также все виды коммерческого транспорта: грузовики, тракторы, автобусы и т.д.

Двигатели Renault неприхотливы, экономичны, дешевы в ремонте, при этом обладают хорошими характеристиками.

В двигателях Renault применяются самые современные технологии моторостроения, в том числе пришедшие в гражданские двигатели из автоспорта, в котором компания активно участвует (Renault является поставщиком двигателей Формулы 1).

Подбор новых свечей по техническим характеристикам

На кроссоверах Рено установлены 4 свечи, совмещенные с катушками зажигания.

Они имеют следующие характеристики:

• наружный диаметр — 14 мм;
• длина резьбовой части — 19 мм;
• шаг резьбы — 1,25 мм;

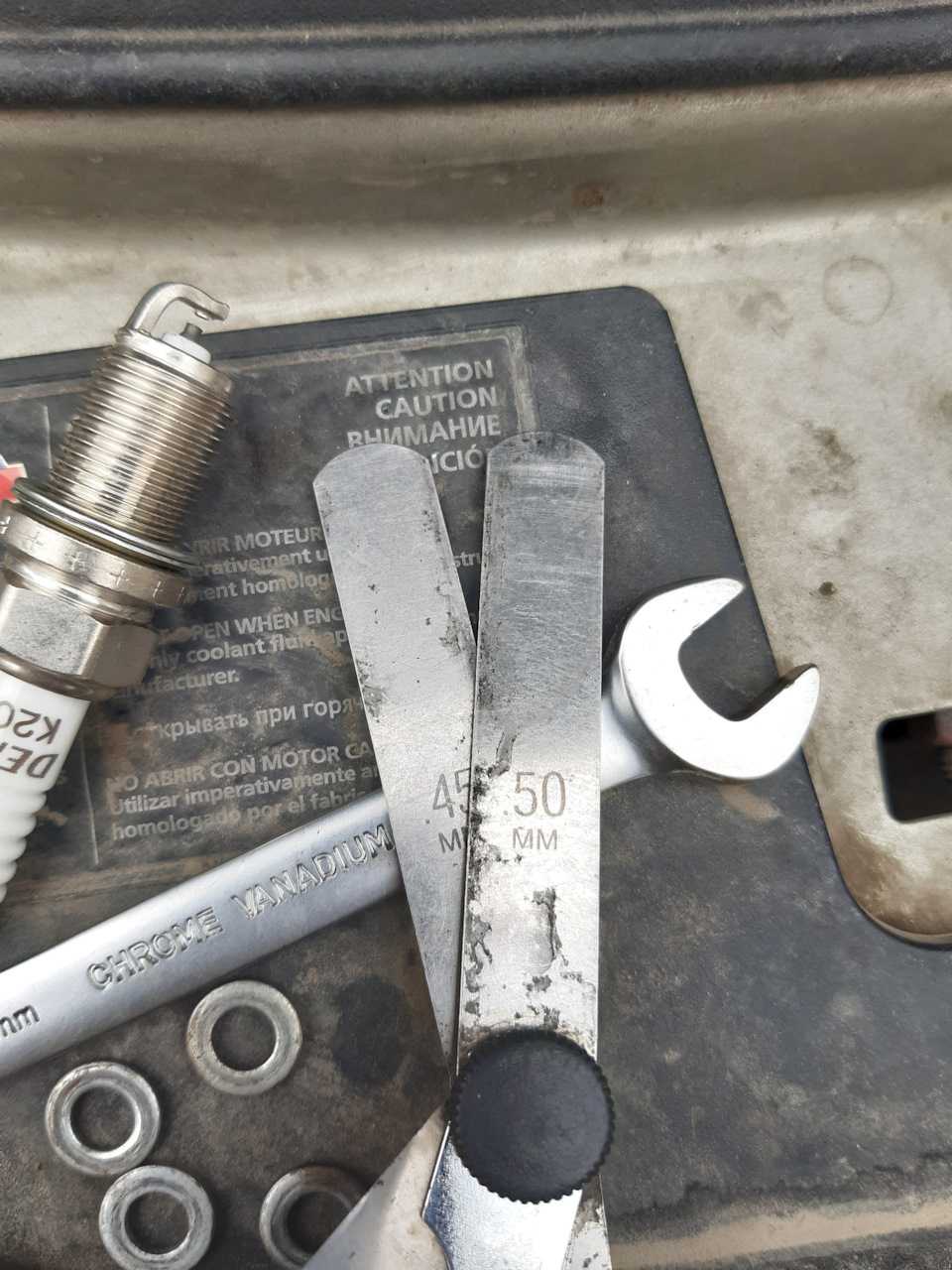

• величина зазора между электродами — 0,9 мм;
• размер свечного ключа — 16 мм.

В заводской комплектации на автомобиле установлены изделия с каталожным номером 7700500168. Но для замены могут быть использованы аналоги, подходящие по параметрам.

В большинстве случаев владельцы Рено используют:

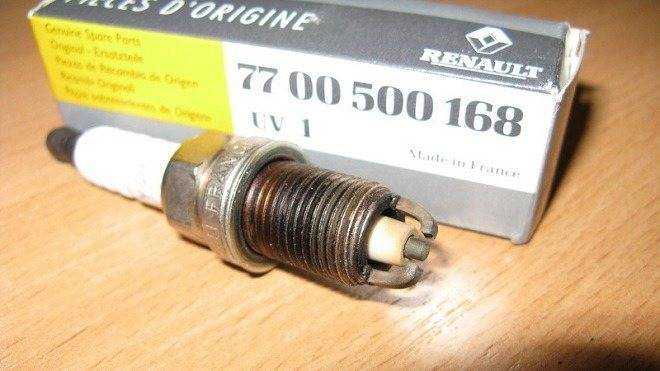

1. Оригинальные двухэлектродные свечи 7700500168, зарекомендовавшие себя надежностью и ценой.
2. Denso Q20PR-U.
3. Beru 0 001 335 732
4. Bosch 0 241 235 751

При эксплуатации внедорожника в тяжелых условиях рекомендуется использовать изделия с иридиевыми электродами. Они почти не подвержены электрокоррозии (выгоранию), что увеличивает срок службы. Благодаря меньшему диаметру центрального проводника, уменьшается величина напряжения пробоя и улучшается сгорание топлива.

Как снять и заменить свечи зажигания на Рено Дастер

Автомобиль Рено Дастер позиционируется на отечественном рынке в качестве «народного» паркетника. Модель популярна за счёт сочетания цена-качество и возможности проводить мелкие ремонтные работы собственными силами. Однако для этого необходимо иметь минимальные знания об устройстве машины.

Какие свечи лучше использовать?

Заводские свечи зажигания для Рено Дастер поставляются под артикулом с номером 7700500155. Они ставятся на каждую машину, оснащённую бензиновым силовым агрегатом. Паркетник, получивший дизельный мотор с индексом К9К, использует свечи с маркировкой 8200682592.

Производитель оригинальных свечей, устанавливаемых на Duster, — компания Champion, с маркировкой RC87YCL. В некоторых сетях по продаже автозапчастей встречается с индексом OE033/T10. Эти свечи получили один электрод, расположенный сбоку, их сопротивление колеблется от 3 до 7.5 кОм.

Оригинальные свечи зажигания от Renault маркируются под номером 7700500168 и имеют два боковых электрода. По каталогу производителя, свечи на заводском конвейере используются в моделях Logan и Megane с восьмиклапанными моторами . Однако во время ТО сервисные центры ставят эти свечи и на Дастеры. Большинство владельцев отмечают снижение вибрации силового агрегата на холостых оборотах при монтаже свечей с несколькими электродами.

Во время ТО дилерские центры проводят установку оригинальных свечей с маркировкой 224018651R, которые производятся в городе Энгельс.

Комплект может включать в себя и свечи компании Bosch с номером 0242235666. Однако отзывы владельцев машин говорят о снижении динамических характеристик авто при использовании таких свечей.

Характеристики неоригинальных свечей для Renault Duster

1. Denso K20PR-U11. Такие свечи обеспечат улучшение сгорания топлива за счёт установки в боковом электроде паза U-образного вида.
2. BERU Z 193. Заметно выделяется увеличенным сроком работы.
3. EYQUEM RFN 58LZ. Снижают уровень шума, который идёт от мотора при работе на холостых.

Если машина работает в трудных условиях, тогда выбирать рекомендовано иридиевые свечи. Для Дастера поставляются хорошие иридиевые свечи под маркировкой Denso IK20. Такие свечи улучшает динамические показатели двигателя, но их главный недостаток детали — высокая цена комплекта.

Периодичность замены

По документам, регламентирующим порядок ТО, менять свечи зажигания на Рено Дастер придётся через каждые 30 тысяч пробега.

Самостоятельно меняем свечи на Renault Duster 2.0 16V

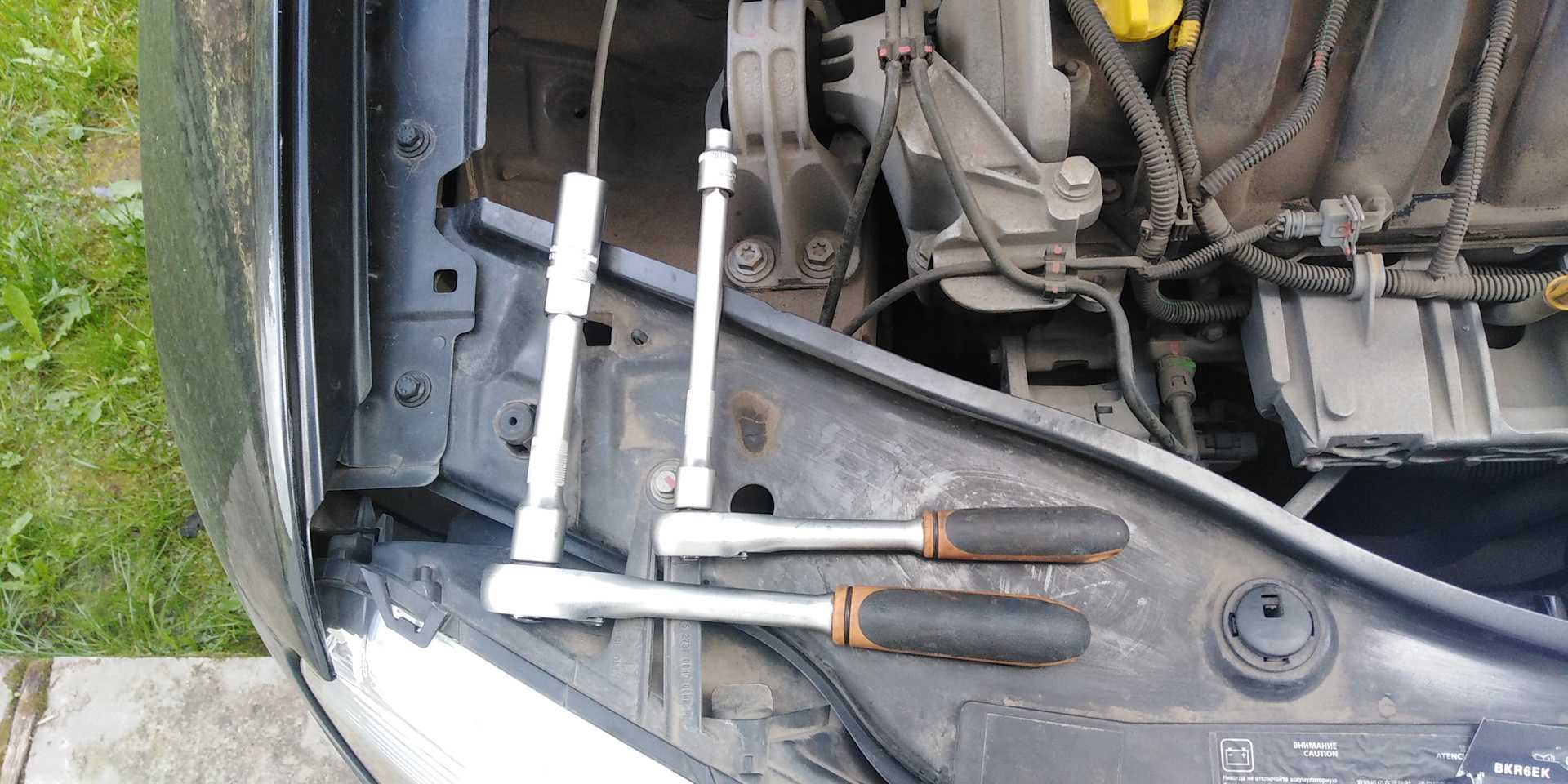

Для работы стоит вооружиться свечным ключом на 16 и головкой с удлинителем на 8 (она нужна для откручивания катушки).

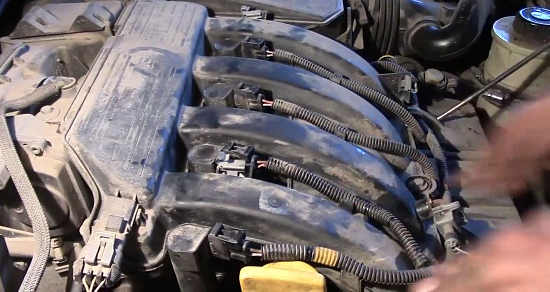

Чтобы снять свечи зажигания на Рено Дастер, необходимо будет выкрутить катушки зажигания. Здесь есть небольшая особенность. Она касается четвёртого цилиндра катушки зажигания. На этом элементе закреплён клапан фазарегулятора.

Перед тем как начинать работы по замене, всё тщательно продуваем.

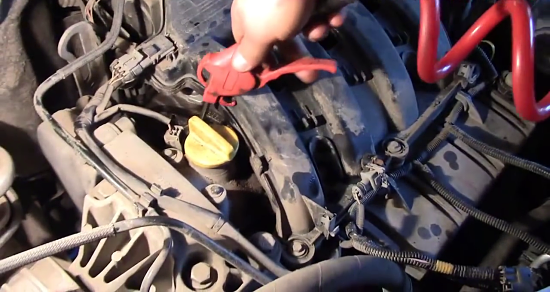

Дальше снимаем разъём. Там есть флажок, который необходимо нажать.

Идентично снимаем все остальные разъёмы.

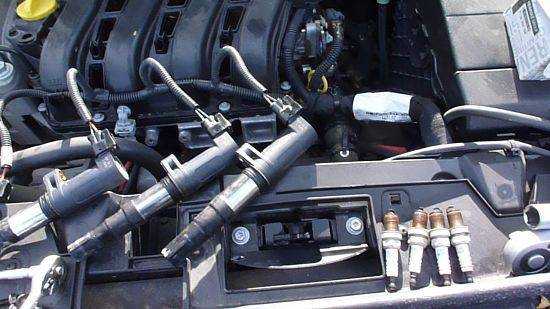

Далее выкручиваем катушки.

Штатные болты крепления катушек на 8 либо на 10. Иногда резьбы сорвана, то катушка выходит сама по себе.

Сорвать резьбу крепления катушек можно довольно просто — это частая проблема. На той катушке где находится клапан фазорегулятора сначала необходимо развернуть фазарегулятор и катушку.

Затем её можно сдёргивать. Стоит продуть и колодцы перед выкручиванием.

Затем с помощью длинной свечной головки, диаметр которой составляет 16, можно выкручивать старые свечи зажигания.

Достать свечи можно магнитом.

Можно использовать свечной ключ с магнитом, который без проблем достаёт старую свечу. Такие ключи можно приобрести в специализированных магазинах.

Вставляются новые свечи также с помощью магнита на ключе.

После того как свечи установлены в свечные колодцы наживляем их от руки до упора., а затем поочередно затягиваем.

Данная операция простая, но помните о силе затяжки. Очень часто автовладельцы обращаются в сервисные центры с проблемами перетяжки свечей зажигания. Для контроля в системе стоят уплотнительные кольца, которые необходимо обжать. Когда свеча прекращает тянуться, можно сделать доворот, но не более 90 градусов.

Когда свеча не обжата до конца, то возможен прорыв газа или появление запаха бензина в салоне.

Остаётся поставить на место катушку с фазером и сместить крепление электромагнитного клапана.

Остаётся подключить разъемы и на этом работы по замене свечей Рено Дастер можно считать законченными.

Все шаги по замене свечей зажигания на Рено Дастер

Допустим, сеть была обесточена. На кроссовере Дастер замену свечей зажигания начинают с отключения разъёмов и обычно совмещают с регламентной заменой воздушного фильтра и салонного фильтра.

Первый шаг – манипуляции с разъёмом

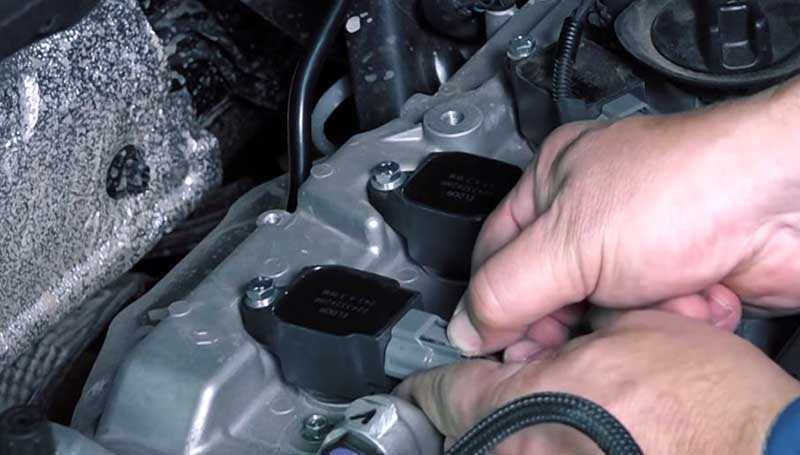

Катушку отключают от сети: клеммник снимется, если нажать на фиксатор.

На втором шаге мы откручиваем винт крепления. Для двигателя F4R будут свои особенности (см. выше).

Доступ к свече открыт

Вытянуть корпус катушки из колодца – самая трудная операция. Пробуйте покачивать корпус из стороны в сторону.

Демонтаж каждой свечи проводят ключом «на 16». Об этом мы говорили выше. Когда свеча будет изъята, оберегайте колодец от пыли.

Самое простое действие

Лучше всего заклеивать отверстия скотчем.

Артикул катушек – 8200568671.

Монтаж

Удерживая свечу ключом, её устанавливают в колодец и пытаются вкрутить. Здесь не надо использовать рычаг или рукоять с трещоткой – наоборот, если свеча пойдёт не по резьбе, сразу почувствуется сопротивление.

Пусть руки проскальзывают – так не будет ошибок

На последнем этапе, когда свеча уже практически вкручена, надо взять динамометрический ключ и отмерить усилие 25-30 Н*м. Превышение этих значений ведёт к срыву резьбы.

Лучшие свечи для Рено Дастер

Экономить на свечах зажигания не стоит. От качества детали зависит расход горючей смеси, запуск двигателя и стабильность его работы. Многое зависит от бюджета самого автовладельца. Одни рассматривают вариант подороже, например, иридиевые свечи, другие – готовы купить обычные расходники.

Для Рено Дастер производитель рекомендует к установке оригинальные изделия фирмы Renault арт. 7700500155/8200020796 соответственно для 1.6v и 2.0v двигателей. Есть и неоригинальные других компаний, специализирующихся на выпуске автомобильных запчастей: Denso, EYQUEM, NGK, RFN, которые ничем не хуже оригинальных свечей.

ТОР 5 свечей зажигания для Renault Duster

Производитель	Артикул	Цена, руб.
Denso	K20TXR	650
BERU	Z14	550
NGK	4619	360
NGK	94951	525
Finwhaile	FS21	336

Замена свечей зажигания Renault Duster

В соответствии с регламентом технического обслуживания автомобиля «Рено Дастер» свечи зажигания заменяем через каждые 30 тыс. км пробега. Выполнение операций показано на двигателе рабочим объемом 2.0. На двигателе 1.6 все аналогично.

Работу проводим на холодном двигателе.

Нажав на фиксатор колодки проводов, отсоединяем колодку от катушки зажигания.

Головкой «на 8» отворачиваем болт крепления катушки зажигания.

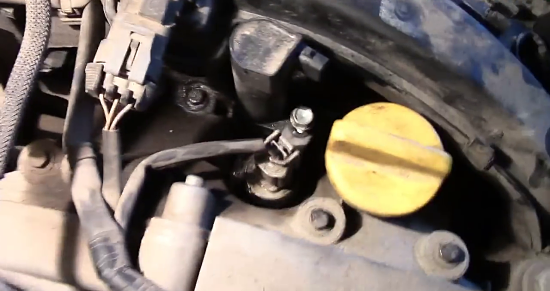

У двигателя 2.0 катушка зажигания четвертого цилиндра и электромагнитный клапан системы изменения фаз закреплены одним болтом.

Поворачиваем клапан системы изменения фаз.

Вынимаем катушку зажигания из свечного колодца.

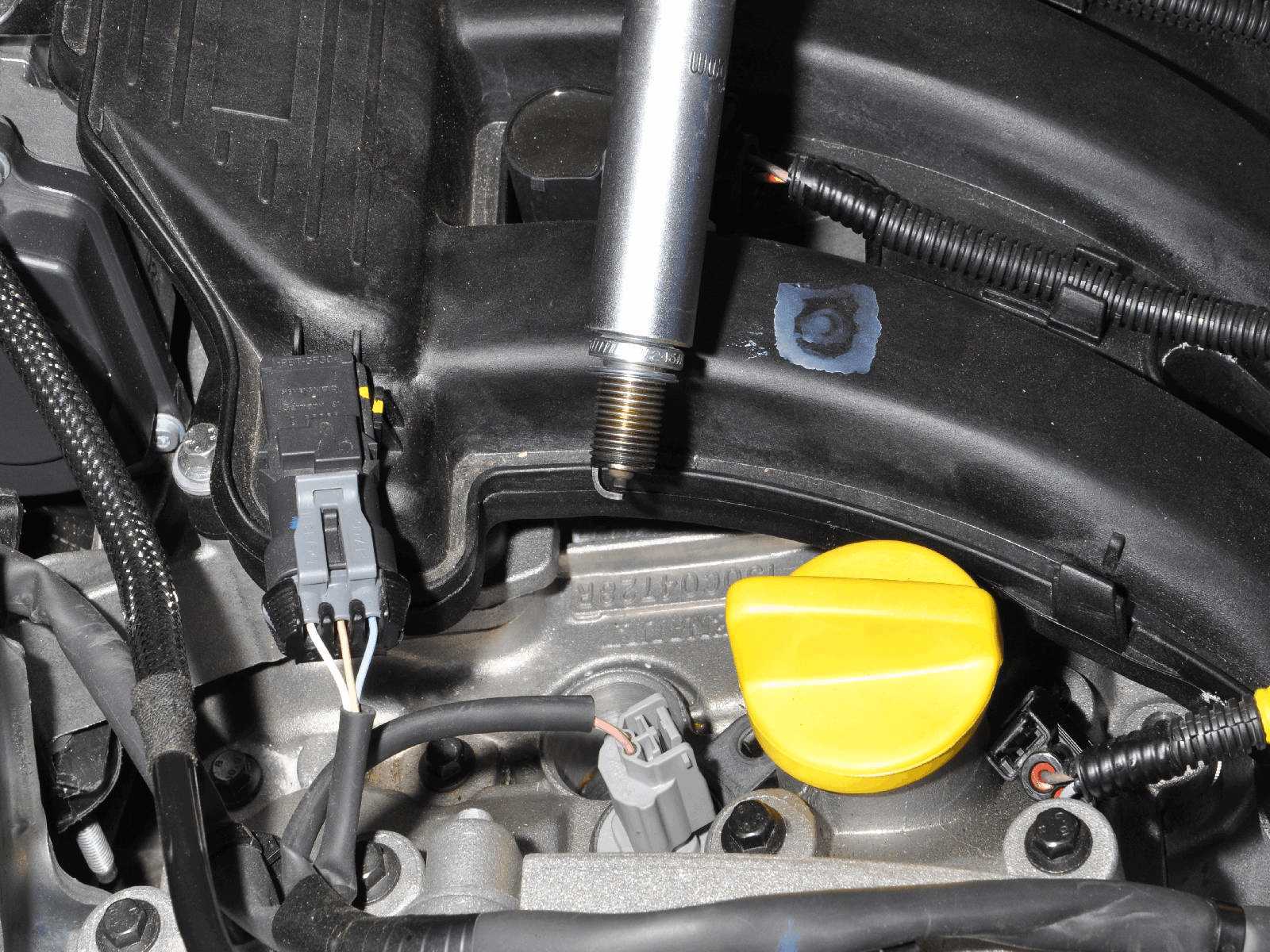

Высокой «свечной» головкой «на 16» с удлинителем выворачиваем свечу зажигания.

• Вынимаем свечу из колодца.
• Устанавливаем новую свечу в обратной последовательности.
• При вворачивании свечи необходимо вращать свечной ключ или удлинитель с головкой рукой, а не воротком или трещоткой, во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть. Окончательно затягиваем свечу моментом 25–30 Н·м.

Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечных отверстиях головки блока цилиндров. Аналогично заменяем остальные свечи зажигания

Аналогично заменяем остальные свечи зажигания.

 [Техническое обслуживание Renault Duster на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Renault Duster на 60 000/120 000 км пробега]

Как снять свечи зажигания на Рено Дастер

Свечи в любом бензиновом моторе, в том числе и в автомобиле Renault Duster являются одними из главных компонентов системы зажигания. Посредством этих изделий осуществляется воспламенение поданной внутрь рабочих камер топливовоздушной смеси. Элементы фигурируют в качестве расходных элементов. Со временем требуется замена свечей зажигания. Поэтому актуальный вопрос: как снять свечи. Степень износа можно определить по остаточной величине центрального электрода. Своевременность замены компонентов позволяет силовой установке корректно функционировать и развивать паспортные параметры благодаря полному и эффективному сгоранию смеси внутри камер цилиндров.

Регламент замены свечей

Производитель в своей технической документации предписывает владельцам склоняться к периодической замене рассматриваемых нами расходных изделий спустя 30-тысячный пробег. Реальные условия эксплуатацию по отзывам опытных владельцев сокращают обозначенный регламентный период до уровня 15 тыс. км. Большинство обладателей Рено Дастер к пробегу 30 тыс. км констатируют приход элементов зажигания в весьма плачевное состояние, когда требуется уже замена свечей зажигания. И многих владельцев интересует, как снять свечи.

Артикулы изделий для Дастера

Для элементов зажигания оригинального происхождения от Renault для автомобиля Renault Duster каталожный код выглядит таким образом — «7700500155». На рынке сегодня присутствует достаточное множество альтернативных предложений. Свечи от именитых производителей также наделены весомым качественным показателем и завидной величиной ресурса, что делает их весьма конкурентоспособными в соперничестве с оригинальными изделиями.

Коды основных аналогов выглядят так:

• свечи от «CHAMPION» — «RC87YCL»;
• от «SAGEM» — «RFN58LZ».

Здесь полезным будет отметить артикулы катушек зажигания, которые иногда могут также «попроситься» на замену. Эти компоненты находятся в непосредственном контакте со свечами, а их замена предполагает совершение практически идентичных манипуляций.

Оригинальные катушки, которыми узел зажигания мотора комплектуется с завода, характеризуются таким кодом — «8200568671». Достойным в плане качества аналогом выступает , чьи катушки наделены следующим артикулом – «0040100071».

Основные характеристики

Изделия оригинального происхождения обладают следующими параметрами (применимо к моторной гамме: 1,4 литра, а также для 1,6 и 2,0 литровой версии):

• длина резьбовой ножки – 19 мм;
• зазор между электродами – около 0,9 мм;
• шаг установочной резьбы – 1,25 мм;
• ширина зева для захвата свечным ключом – 16 мм;
• внешний диаметр резьбового участка – 14 мм.

Указанные изделия одинаково подходят для моторов (объемы обозначены) всей линейки Рено Дастер объемом 2.0 и 1.6. Число свечей в комплекте равно количеству цилиндров, то есть четыре. Аналогичное число катушек подлежит установке (по одной на каждую свечу).

Как заменить в Дастере?

Процедура предполагает привлечение специального свечного ключа, имеющего удлиненную ножку. Это необходимо для обеспечения захвата свечи, которая находится в углублении головки мотора Renault Duster, в так называемом «колодце». Далее мы расскажем, как снять свечи и заменить.

1. Вначале прибегаем к снятию декоративной крышки мотора. Она сдергивается простым движением в направлении вверх.
2. Как известно, замена свечей зажигания в Рено Дастер выполняется без извлечения катушек невозможно. Чтобы демонтировать эти компоненты потребуется ключ на «8».
3. Начинаем с первого цилиндра. Катушка коммутирована с бортовой сетью посредством разъема. Для его снятия потребуется нажать на присутствующий здесь фиксатор. Удерживая его в нажатом положении, стягиваем разъем с гнезда устройства.
4. Теперь откручиваем указанный болт. Извлечение катушки производим тянущим вверх усилием. Если она «прилипла» своим наконечником к свече, то следует проделать несколько покачивающих в стороны движений, после чего снова попытаться потянуть ее вверх.
5. Аналогичные манипуляции по съему совершаем на всех цилиндрах.

1. Демонтаж свечей в автомобиле Рено Дастер производим обозначенным специальным ключом.
2. Установка всех ранее демонтированных элементов осуществляется в обратной последовательности.

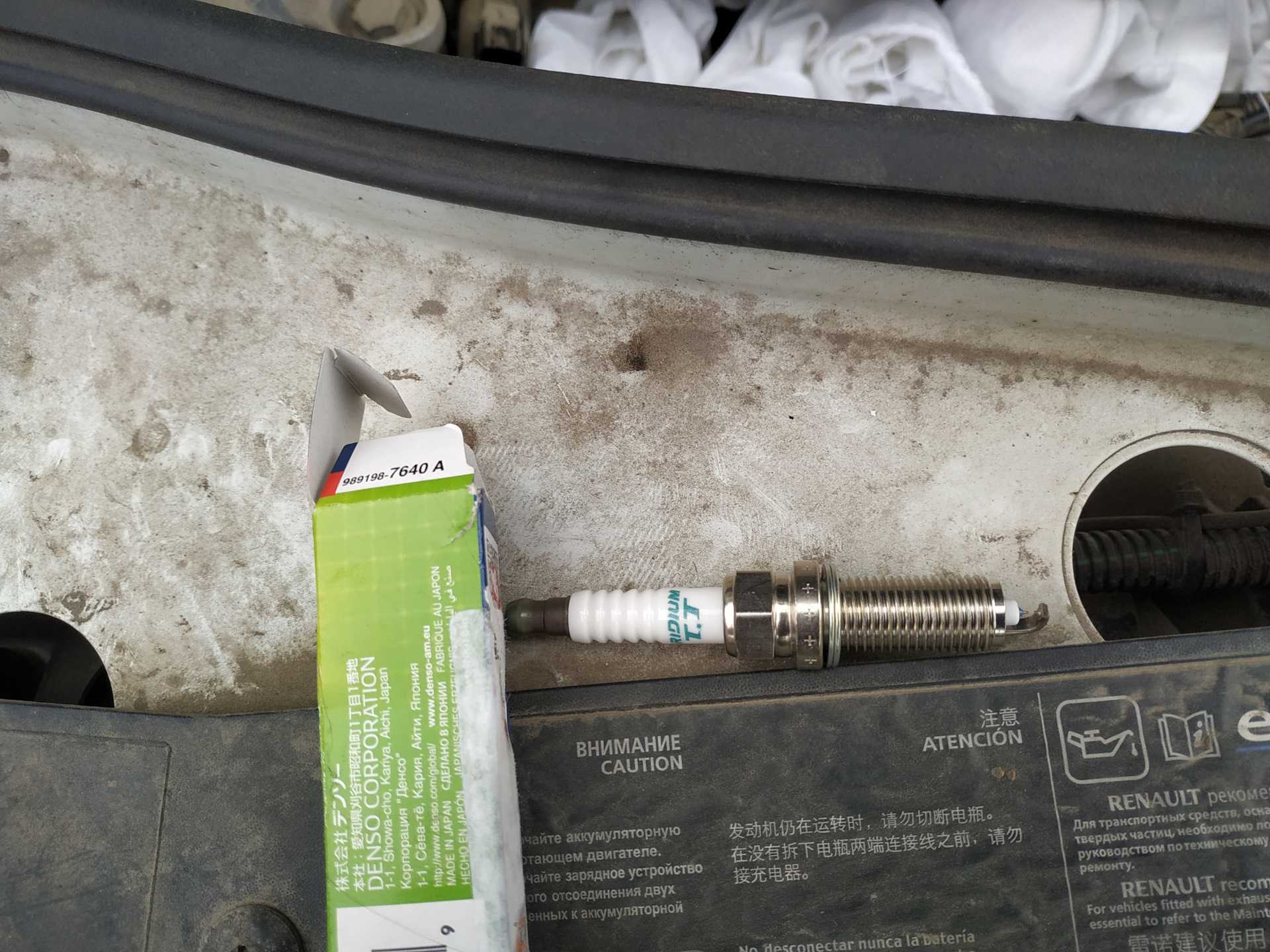

Топ-1. Denso IK20

Рейтинг (2020): 4.80

Учтено 40 отзывов с ресурсов: Отзовик

• Номинация

  Самый продолжительный эксплуатационный ресурс

  Эти свечи с иридиевым электродом гарантированно прослужат 60000 км пробега, что значительно больше, чем у других товаров.

• Характеристики
  • Средняя цена: 680 руб.
  • Страна: Япония
  • Калильное число: 20
  • Материал электрода: иридий
  • Гарантированный пробег: 60000 км
  • Зазор, мм: 1,1

Такие свечи зажигания обеспечивают в полном объеме реализацию всей мощности двигателей Рено Дастер (1,6 и 2,0 л) за счет сниженной величины требуемого для генерации искры напряжения и максимальной воспламеняемости. При их использовании исключен пропуск зажигания или отсутствие искр, именно поэтому мотор работает с предельной отдачей и производительностью. За счет использования иридия заметно повышаются динамические характеристики, снижается шум во время работы. В сравнении с классическими свечами эти японские запчасти для автомобилей с мощными моторами (Renault Duster, KIA, Peugeot и др.) более предпочтительны, чем оригинальные расходники.

Плюсы и минусы

• Работоспособность при любых режимах эксплуатации
• Повышение мощности двигателя
• Плавный старт

• Высокая цена
• Много подделок на рынке

Сравнение характеристик Топ-3 участников

Denso IK20	Renault 7700 500 155	Denso K20PR-U
Средняя цена: 680 руб.	Средняя цена: 245 руб.	Средняя цена: 135 руб.
Страна: Япония	Страна: Франция	Страна: Япония
Калильное число: 20	Калильное число: 2,4	Калильное число: 20
Материал электрода: иридий	Материал электрода: никель	Материал электрода: никель
Гарантированный пробег: 60000 км	Гарантированный пробег: 30000 км	Гарантированный пробег: 30000 км
Зазор, мм: 1,1	Зазор, мм: 1,5	Зазор, мм: 0,8

Размерные и калильные характеристики оригинальных свечей для движков Дастера

Размерные параметры оригинальных свечей зажигания и др.	Параметр красный горячий количество	Материал электрод
Длина банда отложить	Диаметр банда отложить	Цель шестиугольник	Межэлектродный поделиться
19	М14*1,25	шестнадцать	0,90	8,70	никель

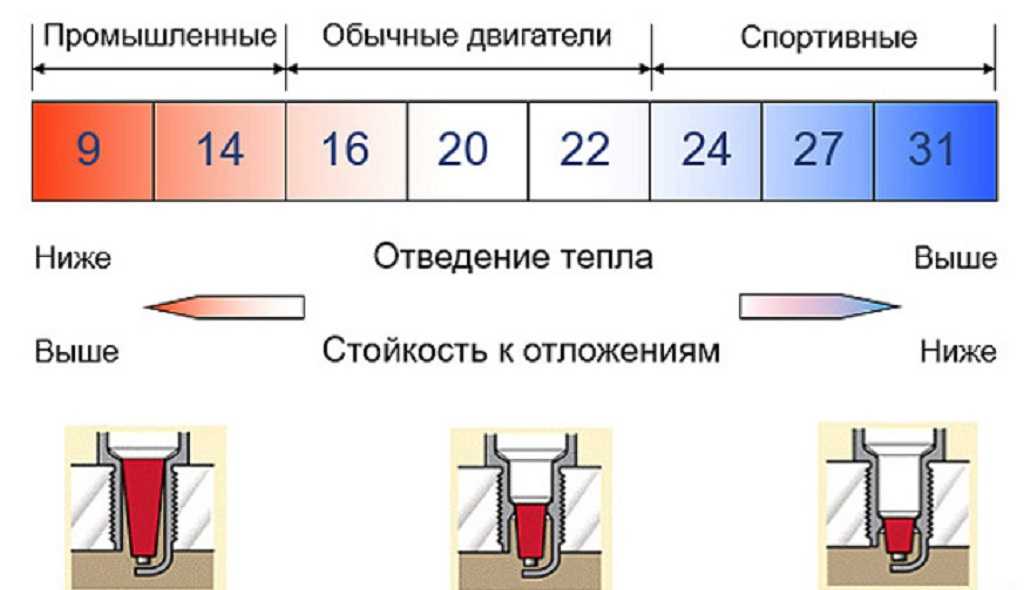

Что касается так называемого калильного числа, то это не что иное, как мера времени, за которое свечи зажигания нагреваются до точки, при которой они могут воспламенять воздушно-топливные смеси в зависимости от появления искры.

Чем выше калильное число, тем горячее свеча, и наоборот.

Степень их использования в системах зажигания различных типов двигателей и их способность противостоять отложениям зависят от скорости накала свечей зажигания. Визуализацию этой зависимости можно найти на этом рисунке:
Что касается расположения светящихся цифр в товарной маркировке систем зажигания двигателей внутреннего сгорания, то обычно они располагаются в начале маркировки (см рисунок):

Замена на двигателе Н4М

Рестайлинговая версия кроссовера «обзавелась» новым 1,6-литровым двигателем — Н4М, который также можно встретить на ряде моделей Nissan (Juke Tiida), Reno (Duster, Fluence Megan), Lada (Vesta, X-Ray).

Технология замены свечей на этом моторе более трудоемкая, но тоже не особо сложная. Из инструментов для выполнения работ потребуется все то же оснащение, но вместо свечной на 16 нужна головка на 14 (тоже глубокая с магнитом).

Алгоритм работ такой:

• Отсоединяем клемму АКБ;
• Послабляем хомуты крепления воздуховода к впускному коллектору и воздушному фильтру.
• Отсоединяем трубку связующую впускной коллектор с вакуумным усилителем;
• Отсоединяем патрубки и снимаем сам воздуховод;
• Берем щипцы, сжимаем усики хомута и снимаем вакуумный шланг;
• Откручиваем крепежи дроссельного узла, их 4, для этого используется торцевая головка на 8. Полностью снимать с двигателя его не нужно, он просто будет висеть;
• Если дроссельная заслонка грязная, то ее можно сразу промыть;
• Снимаем разъем с датчика давления. Для этого нажимаем на усик и отводим разъем в сторону;
• Снимаем разъем с датчика температуры;
• Снимаем вакуумный шланг, идущий на адсорбер;
• Отсоединяем шланг, связывающий клапанную крышку с впускным коллектором;
• Нажимаем на усик и выводим впускной патрубок из зацепления, отводим его в сторону;
• Отсоединяем с помощью головки на 10 пять болтов крепления впускного коллектора в передней его части и два верхних болта в задней части. Здесь удобно использовать головки из набора на 3/8 дюйма;
• Снимаем коллектор;
• Отсоединяем колодки с проводкой от катушек;
• Выкручиваем болты крепления катушек и снимаем их;
• Свечной головкой на 14 откручиваем свечки и на их место устанавливаем новые. Головку лучше использовать либо с резиновой вставкой, с пружинной или с магнитном;
• Устанавливаем снятые элементы обратно.

В целом, вся сложность замены свечей зажигания на силовом агрегате Н4К сводится к тому, что придется дополнительно снимать дроссельный узел и впускной коллектор.

Но зато в процессе работ попутно можно промыть дроссельную заслонку и весь узел, что также положительно скажется на работе силовой установки, да и Рено Дастер станет на много резвее.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.
