Неисправен регулятор давления топлива: симптомы

Диагностика и проверка топливной системы своими руками

Диагностику топливной системы можно сделать практически на
любом СТО, но кому хочется переплачивать за столь плевое дело? Поэтому давайте разберемся,
как провести диагностику своими руками. Начинать проводить диагностику
топливной системы необходимо с замера давления топлива в топливной рампе. На результатах
замеров будет, вынес диагноз и выявлен виновник.

Проверка давления
топлива своими руками

Что понадобится для проверки давления топлива:

• Манометр со шкалой до 10 атм.
• Шланг диаметром 10 мм.
• Два хомута 20 мм.

Собираем прибор для проверки давления топлива своими руками
необходимо.  Одеваем шланг на штуцер манометра
и закрепляем хомутом, так чтобы шланг плотно сидел на штуцере и не слетел при
появлении давления.

Проверка Давления топлива осуществляется в нескольких режимах:

• При включении зажигания.
• При работе на холостом ходу.
• При перегазовках.

Итак, приступаем непосредственно к проверки.

Сброс давления топлива в топливной рампе, способы:

Первый способ:

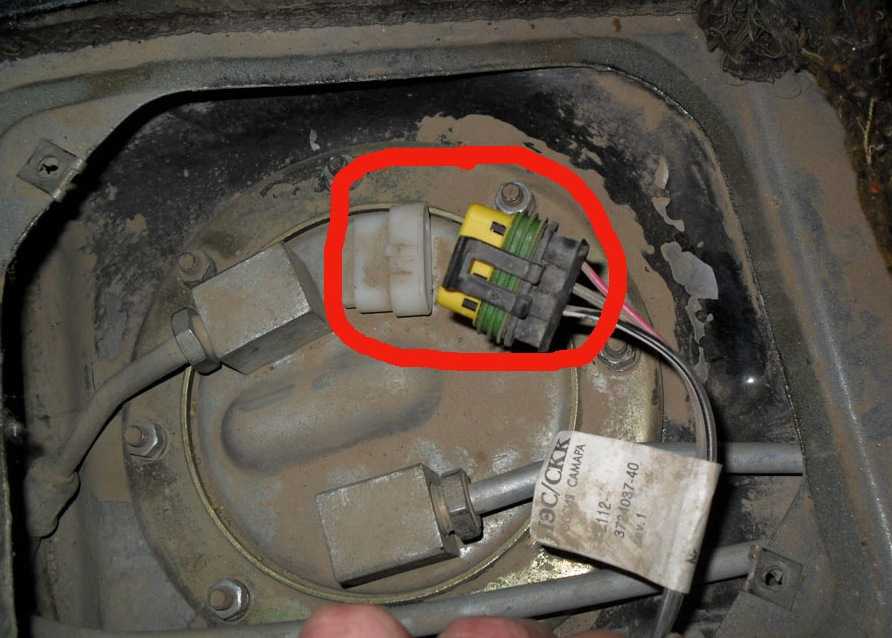

Снять штекер питания стакана бензонасоса (находится под задним сидением). Завести автомобиль со снятым штекером и дать ему поработать до того момента пока автомобиль не заглохнет.

Второй способ:

Вынуть предохранитель бензонасоса (находится под центральной панелью F3 (15A)). Завести автомобиль со снятым предохранителем и дать ему поработать до того момента пока автомобиль не заглохнет.

Под пластиковой крышкой предохранитель F3

После того как давление в топливной рампе сброшено можно
приступать к замеру давления топлива.

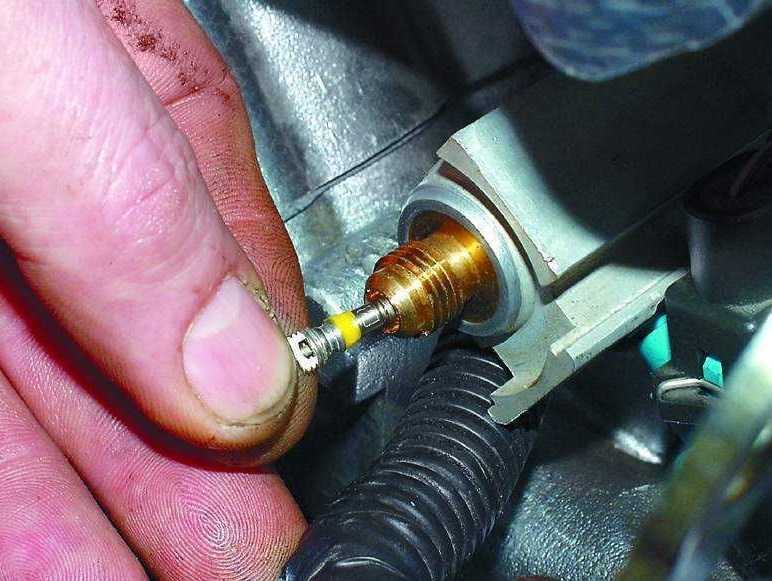

Выкручиванием из рампы золотникового клапана.

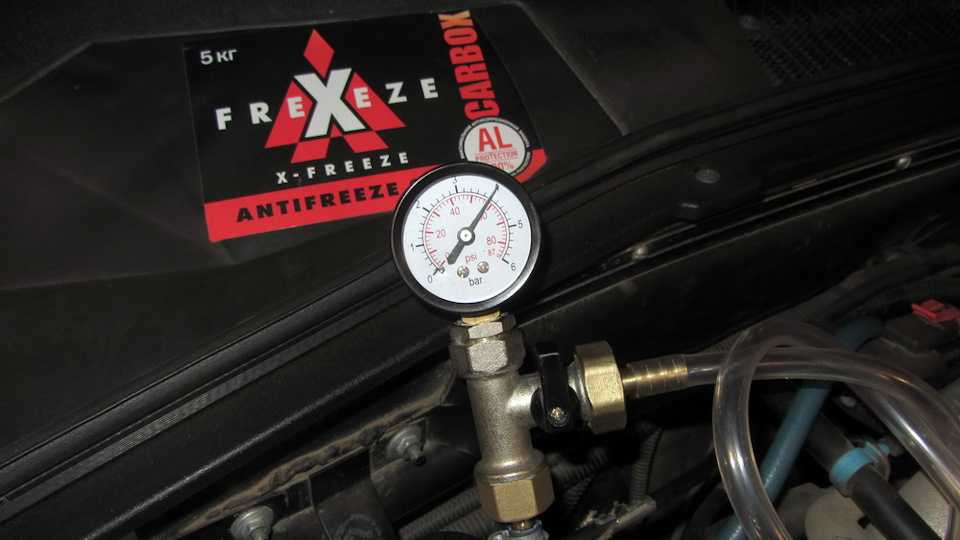

Подключаем прибор для измерения давления топлива к штуцеру рампы и надежно стягиваем шланг хомутом.

Включаем зажигание на автомобиле и ждем пока бензонасос накачает топливо. Манометр должен показать давление не менее 3,6 бар ( для двигателя 1,5 литра  не менее 2,8 бар).

Запускаем двигатель, показания манометра должны остаться на том же уровне или увеличиться.

Перегазовываем двигатель, показания манометра должны держаться на месте или увеличиваться.

Останавливаем двигатель, показания манометра должны немного упасть или не измениться, а так же допускается незначительное падение давления в рампе. Полностью давление в исправной топливной системе уходит в течение нескольких часов.

Замер давления топлива окончен, для быстрого сброса давления
и установки золотникового клапана на место можно воспользоваться советами для
сброса давления топлива в рампе.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

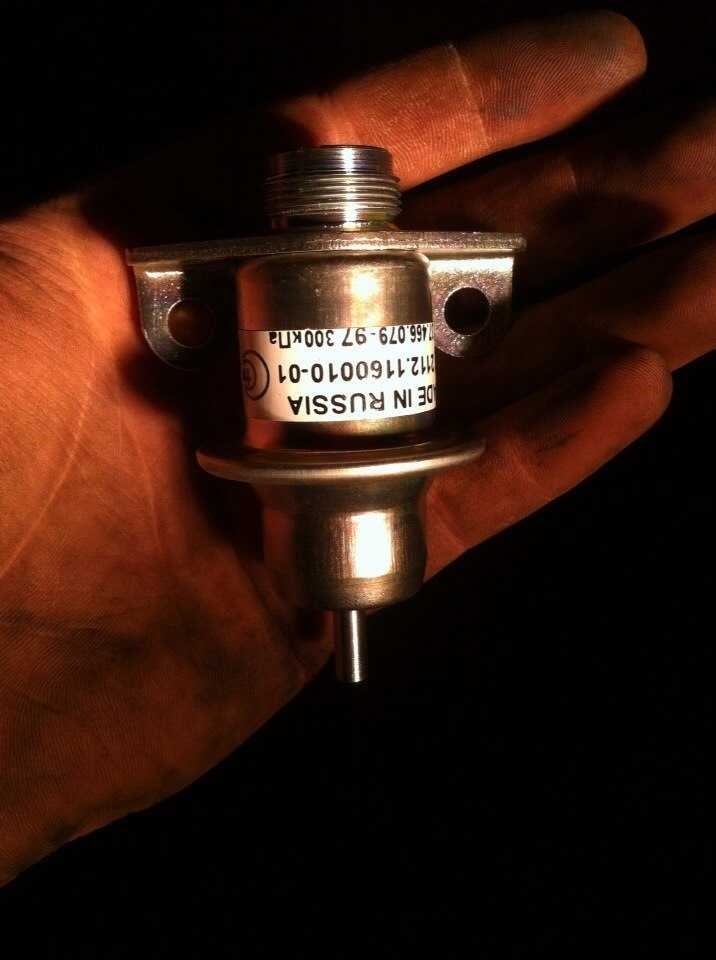

Регулятор давления топлива — признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

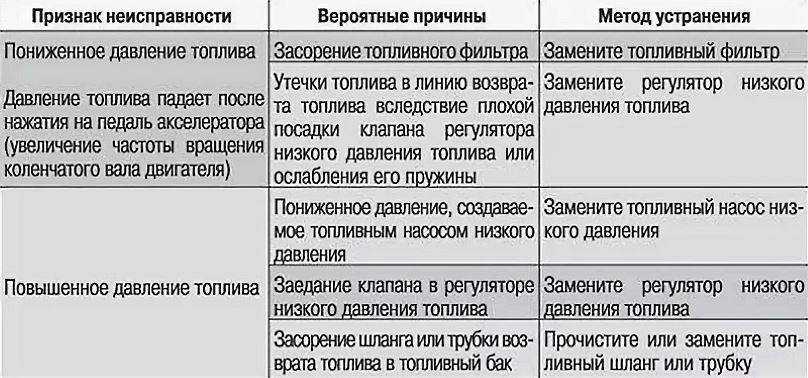

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

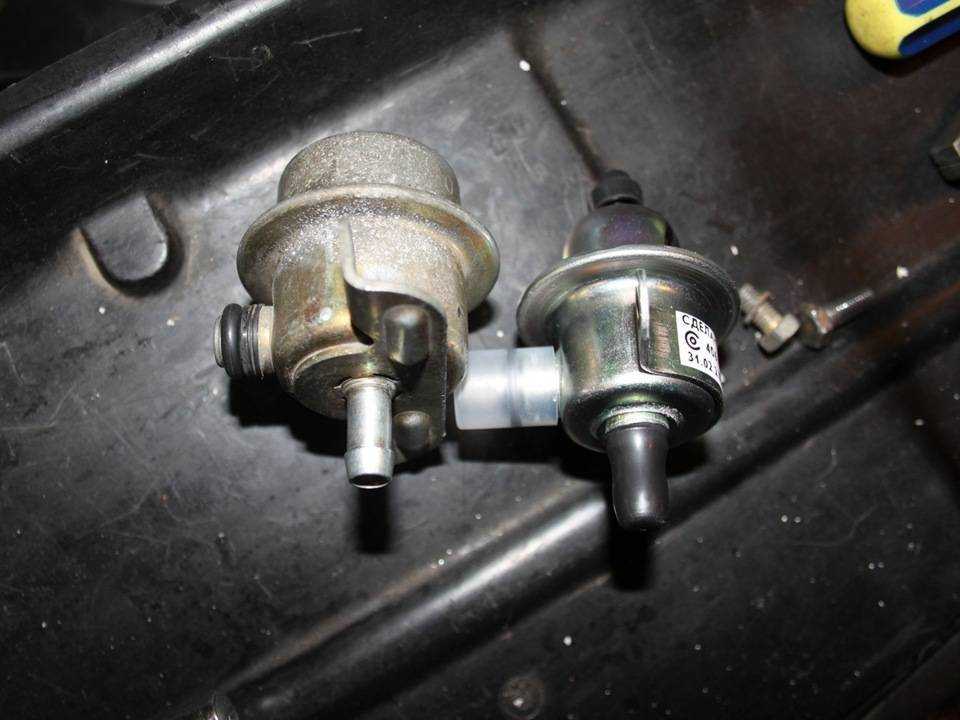

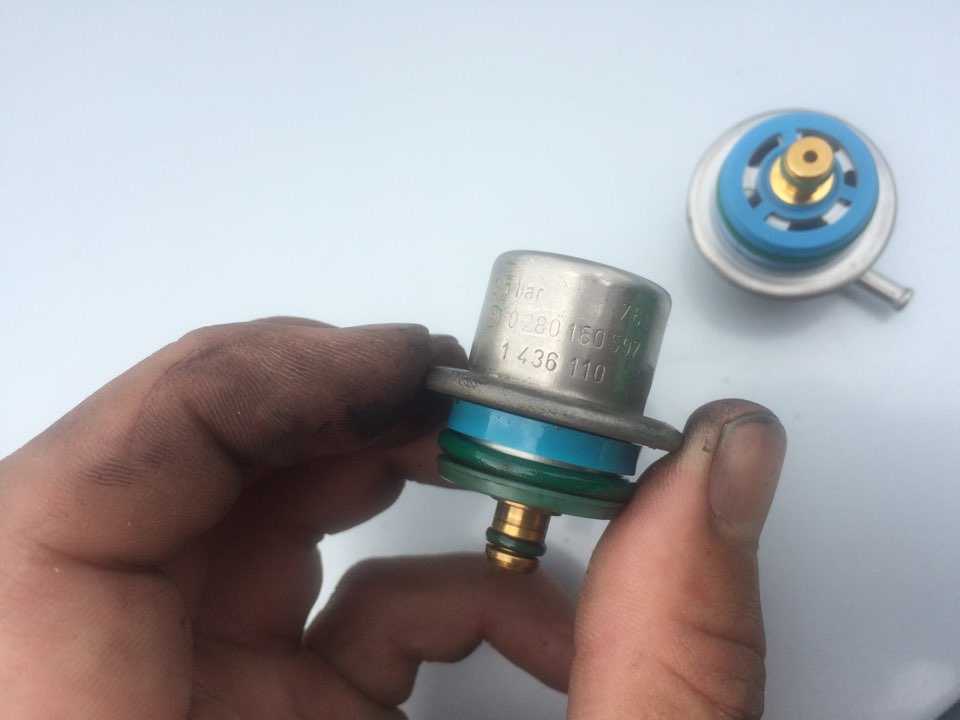

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

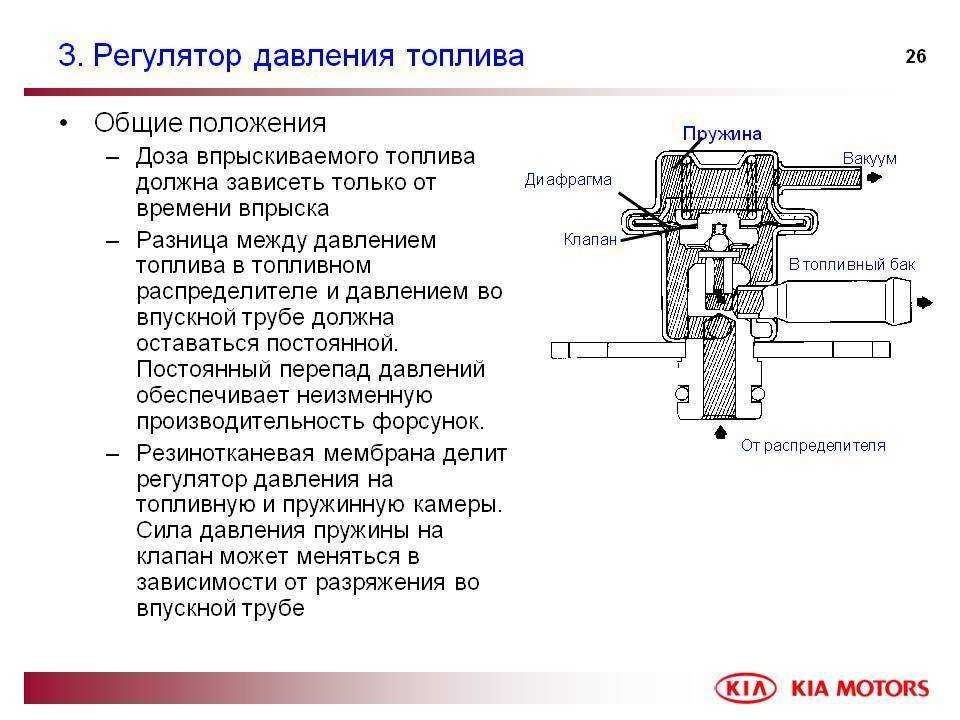

Принцип работы регулятора на Ланосе

В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.

Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.

Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».

Регулятор давления работает не только от избыточного давления топлива, нагнетаемого бензонасосом, но еще и за счет разрежения двигателя, то есть при повышении или понижении нагрузки. Когда нагрузка на ДВС растет, то разрежение уменьшается (абсолютное давление возрастает под нагрузкой ДВС и давит на мембрану), и клапан при этом закрывается, увеличивая давление топлива в системе. Если нагрузка на двигатель увеличивается (например, при движении вверх), то происходит увеличение давления топлива в системе, что обусловлено повышением расхода горючего.

Когда разрежение увеличивается (абсолютное давление падает при снижении нагрузки), то клапан открывается за счет смещения мембраны, осуществляя при этом стравливание избыточного количества топлива, возвращающегося в бак.

Это интересно!Если говорить простыми словами, то РДТ обеспечивает уравновешивание давления топлива, поступающего на форсунки, при разной нагрузке двигателя.

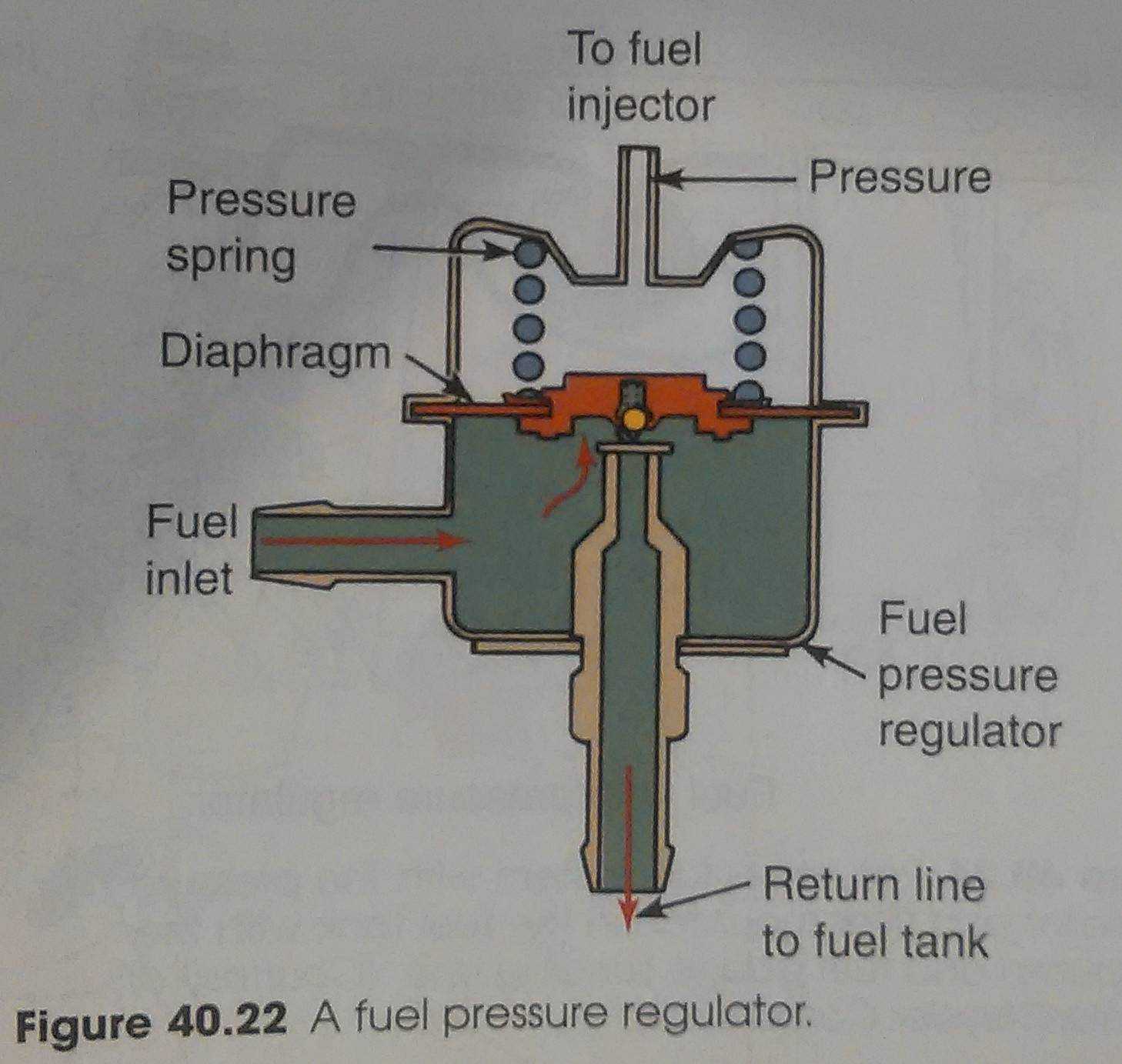

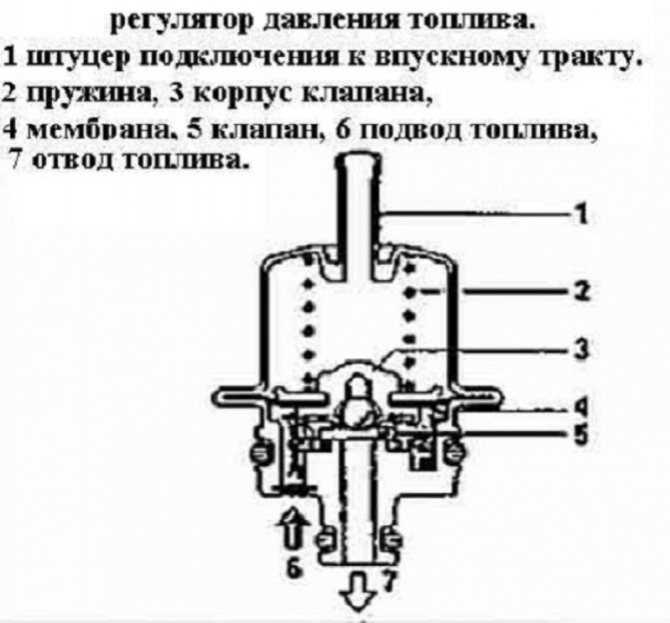

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

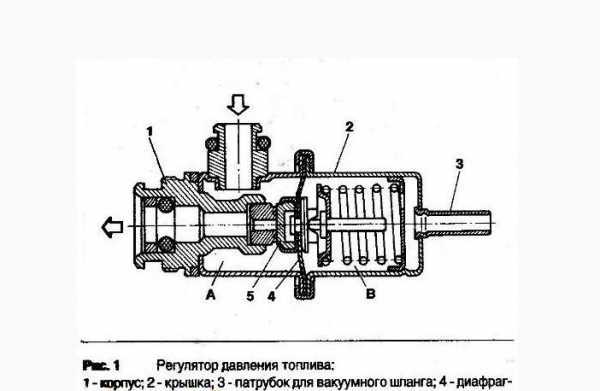

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

Клапан давления топлива 406 двигатель

Топливо Всё, что касается топлива, от бензобака до камеры сгорания.

Привет всем! 406 двигатель, выехал с СТО (настраивали зажигание), проехал 500 метров и зажужал насос, прям сильно.

Замер давления при рабочем ДВС определил давление в 6 атмосфер. Грешил на редукционный клапан. Поменял. То же самое. Обратка сухая, прям снимаю при работающем и ни капли.

Вопрос: 1. Стоит ли регулировать клапан и как?

2. В чем может быть проблема?

Редуктор втягивает, только не могу понять нормально али нет.

Проверил, не забит, прицкплен.

Добавлено через 1 минуту 57 секунд

Завтра проверю, там единственное что осталось, на какой шланг можно грешить, то 0.5 резинового шланга который сразу после клапана, т.к. я прям его отсоединял

В том проблема, что там от клапана идет сперва 0,5 метра шланга, потом соеденение с магистралью из меди. Дак вот я это прям соединение раскручивал и ни капли, сегодея эти 0,5 метра проверю) потом придидется конечно проверять новый клапан.

Я хотел узнать регулируется ли он, но судя по ответам, нет. И вопрос, можно ли клапан проверить не снимая, открутить входной шланг и дунуть с насоса в рейку? ни чего не поврежу.

В том проблема, что там от клапана идет сперва 0,5 метра шланга, потом соеденение с магистралью из меди. Дак вот я это прям соединение раскручивал и ни капли, сегодея эти 0,5 метра проверю) потом придидется конечно проверять новый клапан.

Я хотел узнать регулируется ли он, но судя по ответам, нет. И вопрос, можно ли клапан проверить не снимая, открутить входной шланг и дунуть с насоса в рейку? ни чего не поврежу.

уже поменял)))) первое на что грешил фильтра, поменял оба

Проверил все шланги все ок.

Варианта 2: 1. Новый клапан не исправен 2. Не достаточно разряжения подает ресивер.

Всвязи с чем вопрос: Каково влияние ресивира на открытие? Должен ли клапан открываться при его (ресивера) недостаточной работе?

Будет работать даже если снять шланг с рессивера.Давление при этом должно подняться до 3-х атм.

Добавлено через 4 минуты 1 секунду

уже поменял)))) первое на что грешил фильтра, поменял оба

Проверил все шланги все ок.

Варианта 2: 1. Новый клапан не исправен 2. Не достаточно разряжения подает ресивер.

В связи с чем вопрос: Каково влияние ресивера на открытие? Должен ли клапан открываться при его (ресивера) недостаточной работе?

Клапан берёт разряжение из впуска для того, чтобы обеспечивать постоянную разницу давлений между впуском и входом в форсунки, не зависимо от давления (разряжения) во впуске, которое сильно меняется в зависимости от положения дросселя, оборотов, и т.д.

Добавлено через 45 секунд

Добавлено через 5 минут 4 секунды

Давление менее полуатмосферы на ХХ. При полностью открытом дросселе, может и будет 0,9.

Добавлено через 1 минуту 25 секунд

__________________ ГАЗ 31105 40525 Е3 Микас 11 ЕТ 2008 100ккм Морской Бриз Рестайл Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Volvo XC70 2008 чёрная Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Клапан берёт разряжение из впуска для того, чтобы обеспечивать постоянную разницу давлений между впуском и входом в форсунки, не зависимо от давления (разряжения) во впуске, которое сильно меняется в зависимости от положения дросселя, оборотов, и т.д.

Добавлено через 45 секунд

Добавлено через 5 минут 4 секунды

Давление менее полуатмосферы на ХХ. При полностью открытом дросселе, может и будет 0,9.

Добавлено через 1 минуту 25 секунд

Должен работать, даже если удалить трубку между ресивером и клапаном. Только давление немного поменяется.

Касательно величины давления. Она будет минимальной при полностью открытом дросселе, точнее она будет равна аэродинамчиескому сопротивлению возд. фильтра и магистрали до ресивера. Т.е. зависимость похожа на параболу, с максимальном значении 2000-4000 оборотов. Разряжение 0.9 атмосферы (бар) называется вакуумом, что не возможно чисто физически. Слишком высокий вакуум. реально. Мне кажется у вас ошибка на порядок т.е. давление на холостом 0.09 =)

Но на самом деле это не сильно все влияет на результат на корректировку работы обратного клапана )

Источник

Проверка бензонасоса

Зачастую проблема в неработающем топливном насосе может крыться не в самой детали, а в органах управляющих и защищающих его (реле, предохранитель), так же поломка может возникнуть из-за разъема, теперь немного подробнее об этом.

Предохранитель бензонасоса Нива

Если насос перестал работать в первую очередь необходимо проверить предохранитель, защищающий силовую цепь питания данной детали от короткого замыкания и перегрузок. Предохранитель бензонасоса на Ниве 21214 расположен на блоке реле, под панелью, с левой стороны от рулевой колонки. Предохранитель F5 должен иметь номинал 15А.

Реле бензонасоса Нива

Если предохранитель целый, то нужно проверить реле с помощью мультиметра, а именно прозвонить контакты, отвечающие за катушку. Зачастую бывает, что катушка реле перегорает, и сама деталь перестает функционировать. В другом случае могут подгореть контакты внутри реле, что так же приведет к неработающей системе. Можно установить другое реле для проверки работоспособности цепи управления. Реле бензонасоса расположено на планке реле под №5.

Проверка наличия напряжения на колодке

Для проверки подачи напряжения к бензонасосу необходимо снять разъем с насоса, подключить к нему мультиметр для замера напряжения на выводе и покрутить стартером, должно появиться напряжение примерно равное 12В. Если напряжение появляется, то с уверенностью можно сказать что топливный насос пришел в негодность и требует замены.

Проверка бензонасоса на рабочее давление

Давление топлива в системе должно быть строго от 2,8-3,2 бар, это оптимальное давление для правильной работы топливной системы Нивы 21214. Если это давление ниже допустимого то вероятнее всего неисправен, топливный насос, но и причиной низкого давления может быть РДТ. Для исключения поломки в РДТ необходимо при замере давления топлива передавить обратку, давление исправного насоса должно значительно вырасти примерно до 5 бар, если этого не происходит, значит, бензонасос неисправен, а РДТ находится в рабочем состоянии.

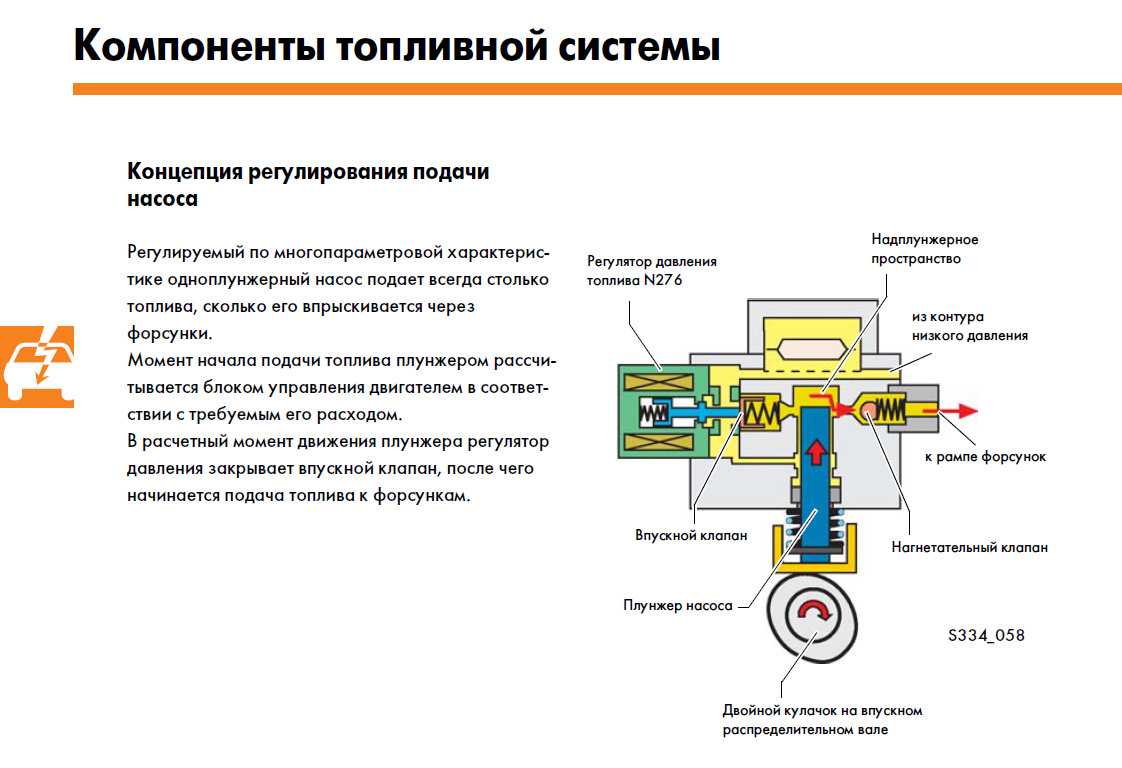

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

• топливная система дала течь;
• двигатель стал потреблять больше топлива;
• ремень ГРМ соскочил с шестерни привода топливного насоса;
• двигатель стал запускаться с трудом;
• мотор начал перегреваться;
• появились необычные шумы при работе мотора;
• двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

• Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
• Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
• Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
• Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
• Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
• Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
• Износ движущихся частей из-за уменьшения количества смазки.
• Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
• Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
• Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

• Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
• Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
• Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
• Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

Причины

Если появилось низкое давление масла в двигателе причин этого, могут быть следующие:

• Необходимо поменять смазку. Возможно, она потеряла свои свойства и стала очень жидкой
• Произошло засорение фильтра
• Имеются неполадки в масляном насосе
• Вышел из строя редукционный клапан
• Подшипники скольжения коленчатого вала имеются небольшие зазоры и возможно, они стали больше допустимого значения
• Появились зазоры больше положенного, между шейками распредвала и его постелью
• Неисправна проводка или есть проблемы с датчиком давления

Если смазка не менялась вовремя, это могло привести к снижению ее вязкости, и поэтому шестеренчатый насос, который перекачивает масло, не смог создать необходимое давление, что привело к появлению предупреждающего сигнала на приборной панели, и чтобы этого не допустить масло необходимо менять каждые десять тысяч километров. Происходит полный или частичный отказ работы одного из цилиндров, происходит накопление топливной смеси в цилиндре, и по их стенкам происходит попадание его в масло, и чем износ поршневой группы больше, тем интенсивней будет, происходит попадания горючей смеси в масло. И если вместе с этим произойдет попадание охлаждающей жидкости в систему, то ремонта двигателя не избежать.

Очень редко причиной появления ошибки может быть засоренный фильтр, так как происходит интенсивный процесс износа деталей, в двигателе. Например, если отлетит башмак успокоителя цепи, и начнет биться о головку цилиндра, появится шум и цепь начнет пробивать в корпусе канавку, и вся стружка начнет оседать в фильтре.

Если автовладелец не обеспечивает достаточный уход автомобиля, то это может привести к засорению сетки маслоприемника. Появление всех остальных причин перечисленных выше, относятся уже более серьезным не исправностям и чтобы их устранить нужно, разбирать двигатель.

КАК ПРОВЕРИТЬ ТОПЛИВНУЮ СИСТЕМУ?

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

Как проверить давление в топливной рампе ВАЗ 2114

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР. Кроме того, надо подготовить необходимый инструмент и материалы:

• манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв., потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
• шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
• 2 — 4 хомута для закрепления шлангов
• отвертку и плоскогубцы
• колпачок для скручивания ниппелей в автомобильных шинах
• емкость, желательно широкую, для сбора топлива при его стравливании в ТР
• ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

• при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
• в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
• с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см.кв.
• с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
• при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

1. В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
2. На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
3. Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
4. Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.
5. После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
6. Прочно затянуть хомут на штуцере, не допуская подтеканий.
7. С помощью бензонасоса подкачать топливо в ТР.
8. Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв., не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
9. Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
10. Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв., значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
11. В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля

Поэтому важной задачей для автолюбителя является постоянная профилактика ТС

Вашего автомобиля необходимо добраться в автомастерскую и заплатить 500 рублей. А можно приобрести топливный манометр и адаптер ценой около 1500 рублей и сделать всю эту операцию своими руками. А можно и поколхозить! Подробнее ниже.

На видео ниже измеряется давление в топливной рампе при помощи обычного шинного манометра:
