Ремонт масляного насоса на автомобилях ваз 2108, ваз 2109, ваз 21099

Где находится помпа ВАЗ 2109

Автомобильная помпа состоит из металлического литого корпуса, который выполняется из алюминия или чугуна, подвижного вала, подшипников и крыльчатки. Герметичность агрегата обеспечивается за счёт специального уплотнителя. Под действием вращения крыльчатки в механизме создаётся давление, выталкивающее антифриз, который совершает свою полезную работу, нагреваясь в каналах охладительной системы и остывая в радиаторе, чтобы снова попасть в рубашку охлаждения двигателя. Этот процесс регулируются специальным прибором — термостатом.

Располагается насос под кожухом газораспределительного механизма, немного ниже шестерни распределительного вала.

Снятие двигателя

Двигатель на Ваз снимается при наличии необходимого инструмента. Кроме этого, нужно иметь в наличии специальное подъемное устройство, которое поможет вынуть двигатель из отсека. Можно конечно обойтись и без него, но тогда нужны дополнительные рабочие руки. Итак, начали:

• снимаем капот;
• покрываем мягкими одеялами передние крылья автомобиля, дабы не повредить краску при снятии мотора;
• сливаем радиатор;
• отсоединяем все электрические провода от трамблера, а также с датчика масла и температуры и карбюратора;
• снимаем шланг подачи топлива;
• откручиваем трубу выхлопного коллектора (глушителя);
• клеммы аккумуляторной батареи отсоединяем;
• вынимаем стартер;
• корпус воздушного фильтра извлекается;
• отсоединяем генераторные провода;

• откручиваем двигатель от коробки передач;
• отпускаем отверткой хомуты патрубков радиатора печки;
• снимаем тягу педали акселератора;
• вынимаем трос подсоса карбюратора.

После проведения вышеописанных работ, необходимо спуститься в смотровую яму или под эстакаду:

• снимаем главный цилиндр сцепления;
• откручиваем коробку передач;
• снимаем защитный кожух;
• откручиваем болты двигателя;
• цепляем двигатель ремнями и поднимаем вверх.

На данном этапе снятие двигателя закончено. Переходим к его разбору.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

• корпус с крышкой;
• ведущая и ведомая шестерни;
• редукционный клапан с пружиной;
• маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Снятие двигателя

Двигатель на Ваз снимается при наличии необходимого инструмента. Кроме этого, нужно иметь в наличии специальное подъемное устройство, которое поможет вынуть двигатель из отсека. Можно конечно обойтись и без него, но тогда нужны дополнительные рабочие руки. Итак, начали:

• снимаем капот;
• покрываем мягкими одеялами передние крылья автомобиля, дабы не повредить краску при снятии мотора;
• сливаем радиатор;
• отсоединяем все электрические провода от трамблера, а также с датчика масла и температуры и карбюратора;
• снимаем шланг подачи топлива;
• откручиваем трубу выхлопного коллектора (глушителя);
• клеммы аккумуляторной батареи отсоединяем;
• вынимаем стартер;
• корпус воздушного фильтра извлекается;
• отсоединяем генераторные провода;

• откручиваем двигатель от коробки передач;
• отпускаем отверткой хомуты патрубков радиатора печки;
• снимаем тягу педали акселератора;
• вынимаем трос подсоса карбюратора.

После проведения вышеописанных работ, необходимо спуститься в смотровую яму или под эстакаду:

• снимаем главный цилиндр сцепления;
• откручиваем коробку передач;
• снимаем защитный кожух;
• откручиваем болты двигателя;
• цепляем двигатель ремнями и поднимаем вверх.

На данном этапе снятие двигателя закончено. Переходим к его разбору.

Что можно сделать самому

Проблему низкого давления масла сильно осложняет взаимосвязь расхода смазки и понижения уровня с общим показателем давления в системе. При этом целый ряд неисправностей можно устранить самостоятельно.

В случае обнаружения утечек проблему достаточно легко локализовать и решить. Например, протечка масла из-под масляного фильтра устраняется его подтяжкой или заменой. Похожим образом решается и проблема с датчиком давления масла, через который течет смазка. Датчик затягивается или просто меняется на новый.

Что касается течей сальников, в этом случае понадобится наличие времени, инструментов и навыков. При этом заменить передний или задний сальник коленвала своими руками можно у себя в гараже со смотровой ямой.

Течь масла из-под клапанной крышки или в области поддона можно устранить путем затяжки крепежей, замены резиновых уплотнительных прокладок, при помощи специальных герметиков для двигателя. Нарушение геометрии соединяемых плоскостей или повреждения крышки клапанов/поддона укажут на необходимость замены таких деталей.

Если ОЖ попадает в моторное масло, тогда можно самому снять ГБЦ и заменить прокладку головки блока, соблюдая при этом все рекомендации касательно снятия и последующей обтяжки головки блока цилиндров. Дополнительная проверка привалочных плоскостей укажет на то, нужно ли делать шлифовку головки блока. При обнаружении трещин блока цилиндров или головки также возможен ремонт.

Что касается масляного насоса, данный элемент в случае износа лучше сразу заменить на новый. Также не рекомендуется чистить маслоприемник, то есть деталь полностью меняется.

В том случае, когда проблема в системе смазки не так очевидна, при этом ремонтировать автомобиль приходится самостоятельно, тогда в самом начале следует осуществить замер давления масла в двигателе.

Для решения задачи, а также с учетом точного представления о том, в чем измеряется давление масла в двигателе и как это делается, нужно заранее подготовить дополнительное оборудование. Отметим, в свободной продаже существует готовый прибор для измерения давления масла в двигателе.

Для замера готовое или самодельное устройство подключается вместо датчика давления масла, после чего оцениваются показания давления на манометре

Обратите внимание, обычные шланги использовать при самостоятельном изготовлении нельзя. Дело в том, что масло быстро разъедает резину, после чего отслоившиеся части могут попасть в масляную систему

Как отремонтировать масляный насос ВАЗ 2108/2109

Торопиться с заменой маслонасоса на новый не стоит, ведь механизм можно отремонтировать своими руками. Для качественного проведения процедуры понадобится специальный инструмент:

• штангенциркуль;
• микрометр (0–25 мм);
• плоские щупы;
• металлическая линейка.

Если же такого перечня инструментов нет, то ремонтом лучше не заниматься и попросту купить новый насос.

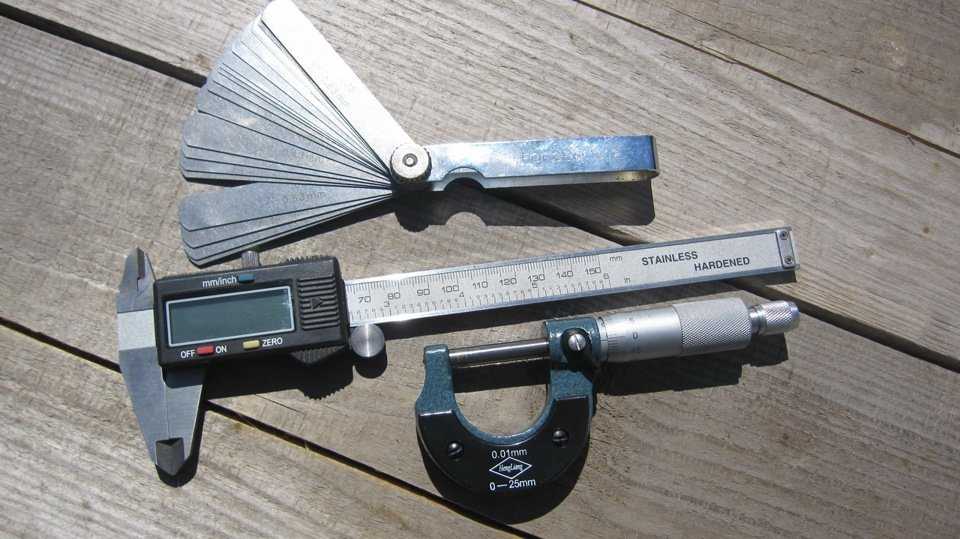

Основными инструментами при ремонте масляного насоса являются микрометр, штангенциркуль, щупы и металлическая линейка

Как разобрать маслонасос

Демонтировав механизм с автомобиля, для проведения ремонта потребуется его разборка. Процедура предполагает выявление износившихся элементов и их последующую замену. В результате дефектовки может выясниться, что насос проще выбросить, чем отремонтировать. Поэтому такой поворот событий исключать не стоит.

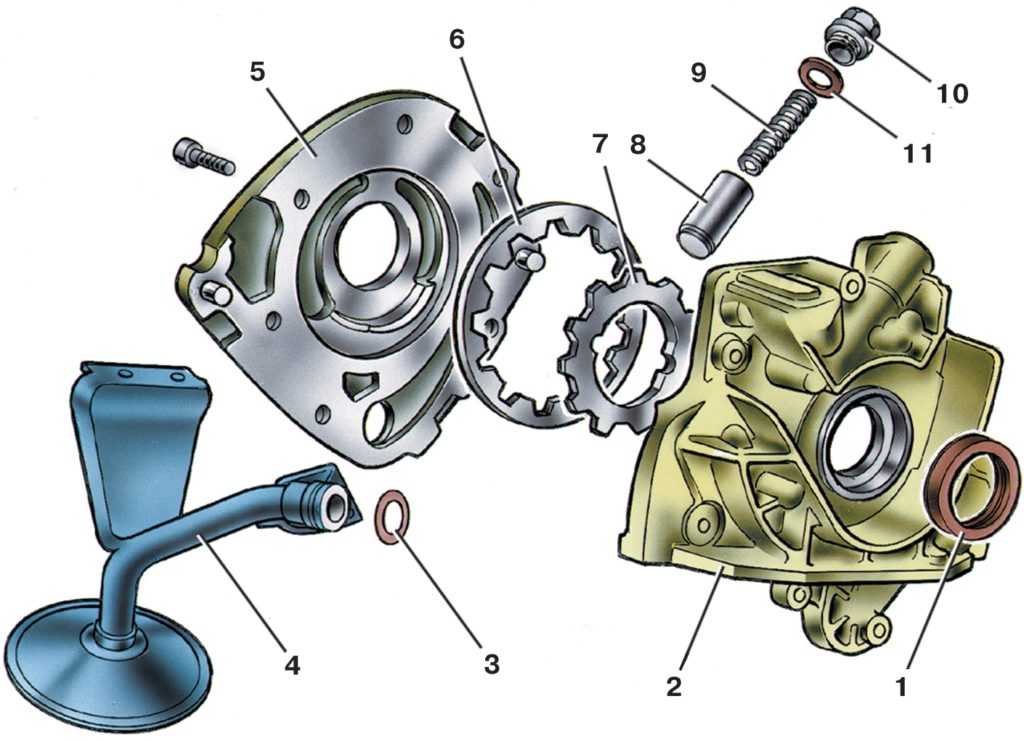

Детали масляного насоса: 1 — передний сальник коленчатого вала; 2 — крышка насоса; 3 — резиновое уплотнительное кольцо; 4 — маслоприемник; 5 — корпус насоса; 6 — ведомая шестерня; 7 — ведущая шестерня; 8 — редукционный клапан; 9 — пружина клапана; 10 — пробка; 11 — уплотнительное кольцо масляного насоса

Разборку производим следующим образом:

1. Для разделения насоса на две части, откручиваем болты, которыми крепится крышка к корпусу, после чего убираем её в сторону.

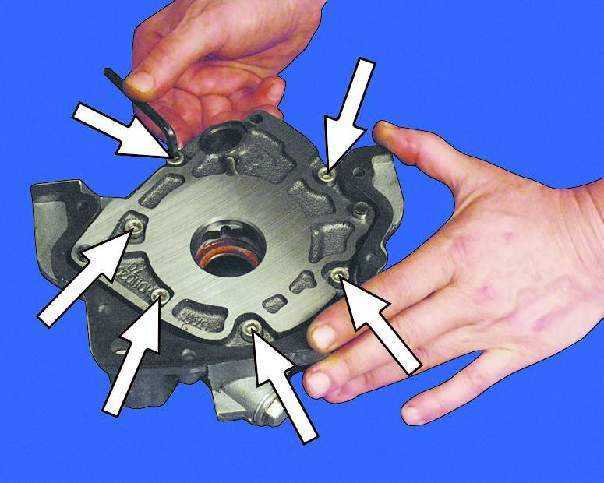

Крышка к корпусу крепится на шести болтах, которые необходимо открутить

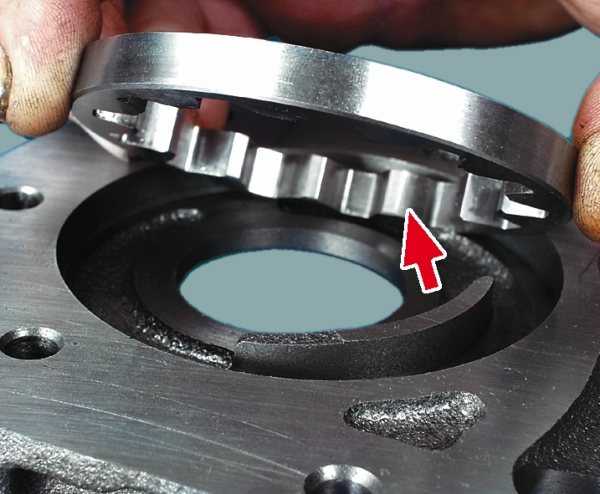

Масляная помпа имеет ведомую и ведущую шестерни

Чтобы демонтировать редукционный клапан, потребуется открутить пробку

Оцениваем состояние крышки и корпуса масляного насоса, проверяем на предмет трещин, задиров и т. п

Замена сальника, крышки, прокладки и других деталей насоса

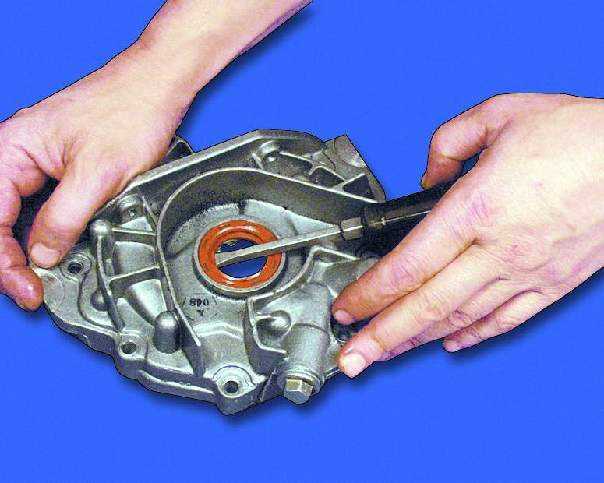

Одним из элементов, который нуждается в обязательной замене, даже при отсутствии видимых повреждений, является сальник. Помимо того, что со временем резина уплотнителя грубеет, рабочая часть также изнашивается. В результате сальник может попросту пропускать масло, что приводит к появлению течи. И также обязательной замене подлежит прокладка. Стоят эти комплектующие недорого, и экономия в этом случае попросту неуместна.

При ремонтных работах с масляным насосом рекомендуется заменить также передний сальник коленвала

Более ответственная работа предстоит с проверкой корпуса, крышки и шестерён. Для начала нужно измерить зазор между шестерёнчатыми элементами и плоскостью корпуса. Для этого прикладываем металлическую линейку к плоскости корпуса и с помощью щупа производим замер между шестерней и линейкой. В этом случае зазор между ведущей шестерней должен составлять 0,12 мм, для ведомой — 0,15 мм.

При измерении зазора между плоскостью корпуса и ведущей шестернёй, показатель должен составлять 0,12 мм, между ведомой и корпусом — 0,15 мм

После этого производим замеры толщины самих шестерён: для ведущей номинальный параметр равен 7,45–7,47 мм, предельный составляет 7,42 мм. Ведомая шестерёнка имеет такую же номинальную толщину, а предельная равна 7,35 мм.

При проведении ремонтных работ с масляным насомом выполняют измерение толщины ведущей и ведомой шестерён

Затем приступаем к замерам посадочного места ведомой шестерни и толщины сегмента, который располагается между двумя шестернями механизма в корпусе. В первом случае показатель не должен быть более 75,1 мм, во втором — не менее 3,4 мм.

Замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса

Нелишним будет также проверить возможную деформацию крышки. Для этого её укладывают на ровную поверхность и покачивают: зазор должен отсутствовать. В случае обнаружения деформации её устраняют путём шлифовки.

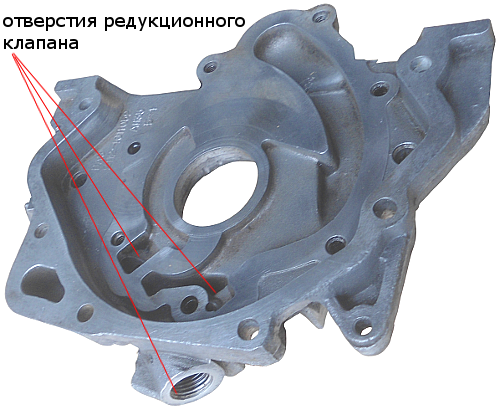

Внимание стоит обратить и на отверстие под редукционный клапан, диаметр которого должен составлять 12,03 мм. Пружина без нагрузки должна иметь размер 44,72 мм, под нагрузкой в 4±0,24 кг/с — 31,7 мм

В случае деформации может потребоваться шлифовка плоскости крышки масляного насоса

После дефектовки производим замену износившихся деталей на новые, проводим повторно замеры, смазываем все элементы моторным маслом и устанавливаем механизм на двигатель. Перед монтажом рекомендуется выполнить чистку маслоприемника.

Видео: ремонт маслонасоса на ВАЗ 2108/2109

Замена масляной помпы на ВАЗ 2108/2109 не является сложной процедурой. Следуя пошаговой инструкции и используя стандартный набор инструментов, каждому автолюбителю по силам самостоятельно выполнить такую работу. С ремонтом маслонасоса ситуация несколько иная: для починки понадобится измерительный инструмент, позволяющий выявить и заменить проблемную деталь.

Источник статьи: http://carnovato.ru/zamena-maslyanogo-nasosa-vaz-2109/

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

• Заменить старый насос на новый;
• Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

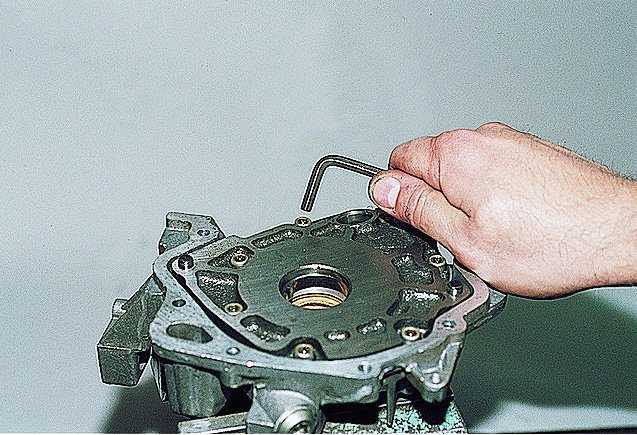

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин

Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки

Требования

Диаметр посадочного гнезда ведомой шестерни

Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.

Толщина привалочной стенки

В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью

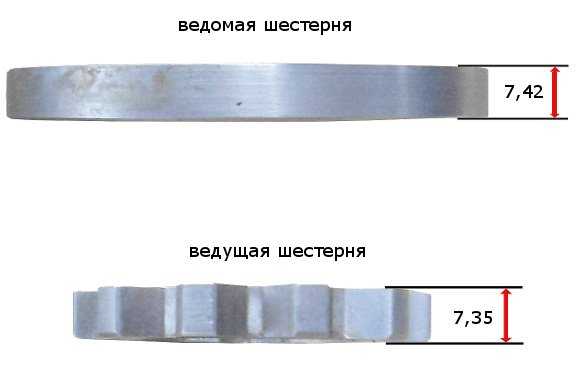

Толщина ведущей шестерни

Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый

Толщина ведомой шестерни

Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену

Осевой зазор ведущей шестерни

Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра

Осевой зазор ведомой шестерни

Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра

Состояние редукционного клапана и гнезда

Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя

Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки

1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

Замена масляного насоса на ваз 2109, 2108

Октябрь 22nd, 2020 Admin Силовая установка современного автомобиля оснащена несколькими насосами. Их можно назвать «сердцами», каждое из которых перекачивает определенную жидкость – топливо, тосол или масло. Сегодня мы поговорим об одном из них – масляном. Поскольку диагностику этого узла невозможно провести без частичной разборки мотора, состояние насоса определяется по косвенным признакам.

В случае его неисправности события чаще всего разворачиваются следующим образом: на панели приборов зажигается контрольная лампочка давления масла. Автолюбитель проверяет его уровень и видит, что он в норме (или доливает масло при необходимости), однако лампа и не думает гаснуть, что приводит к необходимости поиска неисправности.

Причин, по которым загорелась лампа, может быть немало, но, вероятнее всего, сломался датчик давления масла или что-то не так с насосом. В этой статье мы расскажем, как правильно заменить этот агрегат на ВАЗ-2109 и других автомобилях этого семейства.

Где находится масляный насос на Ваз 2109

Его месторасположение находится за шкивом коленвала. Вследствие этого обстоятельства до него не получится добраться без снятия некоторых деталей, в частности, самого шкива и поддона картера. Ниже приведена фотография, на которой изображен масляный насос на его посадочном месте.

Когда нужно менять масляный насос

Если насос неисправен, происходят следующие вещи:

• Падает давление масла, в результате чего как раз и зажигается соответствующая контрольная лампочка на приборной панели.
• Увеличивается расход масла, и его постоянно приходится доливать (однако такое случается не всегда).

Как заменить масляный насос на ваз 2109, 2108, 21099

Инструменты:

Прежде чем вы начнете замену, подготовьте все необходимые инструменты. Это набор гаечных ключей, набор головок, карданный шарнир и удлинитель. Если насос будет заменятся на новый, то купите необходимую запчасть (ее каталожный номер «2108-1011010″). Кроме того, загоните машину на яму или эстакаду, иначе вам будет очень трудно добраться до насоса.

Снятие:

1) Демонтируйте датчик положения коленвала. Следует заметить, что это актуально только для инжекторного мотора, если двигатель карбюраторный, пропустите этот пункт.

2) Слейте моторное масло.

3) Далее демонтируйте зубчатый шкив.

4) Теперь можно снимать поддон картера. Затем отыщите маслоприемник и выкрутите болты, которыми он крепится, после чего снимите его.

5) Возьмите головку нужного размера и удлинитель, и с их помощью выкрутите 6 болтиков, которыми масляный насос крепится к блоку двигателя

Будьте крайне внимательны, поскольку под болтами находятся шайбы, и очень важно не потерять их

6) В идеале после п.6 насос должен сняться, но на практике так бывает не всегда. Если это ваш случай, возьмите отвертку потолще, вставьте ее между насосом и коренным подшипником и аккуратно покачайте (помните, подшипник повреждать нельзя!).

7) Аккуратно снимайте маслонасос.

Установка:

1) Перед тем, как вы будете устанавливать новый агрегат, выполните одну очень важную процедуру. Вам надо найти ведущую шестерню и повернуть так, … (продолжение ниже)

2) Чтобы ее положение совпадало с особыми лысками, расположенными на коленчатом валу.

3) Теперь возьмите немного моторного масла и промажьте передний сальник коленвала (если точнее – его рабочую кромку).

4) Кромка сальника смазана? Устанавливайте насос на коленвал. Для этого вам понадобится обыкновенный карандаш. Он будет нужен, чтобы заправить сальник на его место (это надо делать строго незаточенным концом карандаша!). После этого закрутите обратно 6 болтиков, крепящих маслонасос, не забыв про шайбы.

5) Теперь осуществите сборку остальных деталей в порядке, обратном процессу снятия

Архиважно!. Поскольку вам придется снять ремень ГРМ, чтобы добраться до зубчатого шкива (а заодно и радиатор вместе с рядом других деталей), будьте предельно аккуратны с коленвалом в процессе смены насоса

Нельзя допустить, чтобы он провернулся на значительный угол, иначе поршни имеют все шансы повстречаться с клапанами, в результате чего те могут деформироваться, а это приведет к печальным последствиям

Поскольку вам придется снять ремень ГРМ, чтобы добраться до зубчатого шкива (а заодно и радиатор вместе с рядом других деталей), будьте предельно аккуратны с коленвалом в процессе смены насоса. Нельзя допустить, чтобы он провернулся на значительный угол, иначе поршни имеют все шансы повстречаться с клапанами, в результате чего те могут деформироваться, а это приведет к печальным последствиям.

Комментирование и размещение ссылок запрещено.

avtgid.ru

Как произвести замену масляного насоса своими руками

Выяснив, что маслонасос нуждается в замене или ремонте, необходимо снять механизм с двигателя.

Инструменты для работы

Для того чтобы демонтировать узел, потребуется стандартный набор автомобилиста, состоящий из такого перечня:

• ключей на «10» и «13»;
• торцовых головок;
• удлинителя;
• карданных шарниров.

Как снять маслонасос

Если работы будут проводиться на инжекторном моторе, а не на карбюраторном, то с двигателя потребуется снять датчик положения коленвала. В остальном демонтаж механизма выполняют в одинаковой последовательности:

1. Обесточиваем бортовую сеть автомобиля путём снятия «—» провода с аккумулятора.
2. Ослабляем крепёж генератора и снимаем ремень.

   Одной из первых процедур по демонтажу маслонасоса является снятие ремня генератора

3. Подготовив чистую ёмкость, сливаем в неё масло с двигателя. Затем снимаем защиту мотора и сам поддон.

   После слива масла демонтируют защиту двигателя и поддон картера

4. Снимаем ремень распредвала.

   Чтобы демонтировать шкив коленвала, потребуется снять ремень ГРМ

5. После демонтажа ремня коленвал и распредвал вращать нельзя, чтобы избежать удара клапанами по поршням.
6. Снимаем шкив коленвала, для чего потребуется открутить болт.

   Одним из шагов по демонтажу масляного насоса является снятие шкива коленвала

7. Демонтируем маслоприемник. Для этого откручиваем 2 болта на крышке коренного подшипника и 1 болт, которым крепится маслоприемник к самому масляному насосу.

   Маслоприёмник крепится к крышке коренного подшипника двумя болтами и одним болтом — к масляному насосу

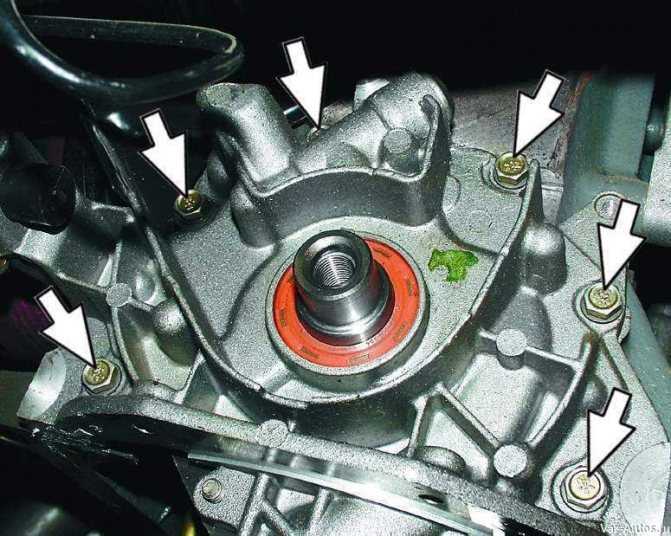

8. Чтобы снять насос, откручиваем крепёж из шести болтов. Делать это нужно аккуратно, чтобы не потерять расположенные под ними шайбы.

   Насос крепится шестью болтами, откручиваем их

9. После откручивания всех крепёжных элементов, снимаем непосредственно масляную помпу.

   Отвернув все крепёжные элементы, сдвигаем насос от крышки коренного подшипника и демонтируем с двигателя

Видео: демонтаж масляного насоса на ВАЗ 2108/2109

Установка насоса

Чтобы выполнить обратную сборку, следуют таким пошаговым инструкциям:

1. Прежде чем выполнить монтаж узла, ведущую шестерню устанавливают соответствующим образом.

   Перед установкой масляного насоса на место ведущую шестерню следует выставить в определённом положении

2. Шестерёнка должна совпасть с соответствующими лысками на коленвале.

   Ведущая шестерня должна совпадать с лысками на коленчатом валу

3. Перед установкой механизма смазывают рабочую кромку переднего сальника коленчатого вала моторным маслом.

   Перед тем как установить насос, рабочую кромку сальника промазывают моторным маслом

4. После смазки уплотнительного элемента и его монтажа аккуратно устанавливают маслонасос на коленвал. Затем заворачивают крепёж насоса.

   После смазки сальника моторным маслом и установки его на своё посадочное место, производят монтаж насоса

5. Монтируют все оставшиеся детали, которые были сняты для замены масляного насоса, в обратной последовательности.

Что делать, если случилась поломка?

Если вас застала такая неисправность, нужно произвести следующие манипуляции:

Остановитесь и заглушите двигатель.
Подождите, пока все масло, залитое в моторное стекло, не вернется в поддон. Проверить уровень

Если он ниже нормы, нужно перезагрузить.
Запустить двигатель.
Обратите внимание на контрольную лампу: если горит все-таки посторонний шум, значит, это явно неисправность масляного насоса.

В некоторых случаях возможно засорение маслоприемной сети. Справедливости ради следует отметить, что помпа представляет собой механизм, в котором нечему ломаться — это стальной корпус и две шестерни. Они смогут «пережить» даже десятикратное увеличение нагрузок, длительную работу без смазки. Но маслоприемник часто забивается, смазка просто не попадает в насос.

Причины неисправности масляных насосов ВАЗ 2108/2109

Прежде чем принять решение о ремонте или замене маслонасоса, стоит разобраться в причинах, которые могут указывать на неполадки. К слову, проблемы возможны не только с самим механизмом, но и с другими элементами системы смазки:

• снижение давления в картере мотора;
• неполадки датчиков давления;
• эксплуатация моторного масла низкого качества;
• применение масла, неподходящего для этого автомобиля;
• неполадки смазочного или предохранительного клапана;
• засорение масляного фильтра;
• загрязнение маслоприемника или корпуса насоса.

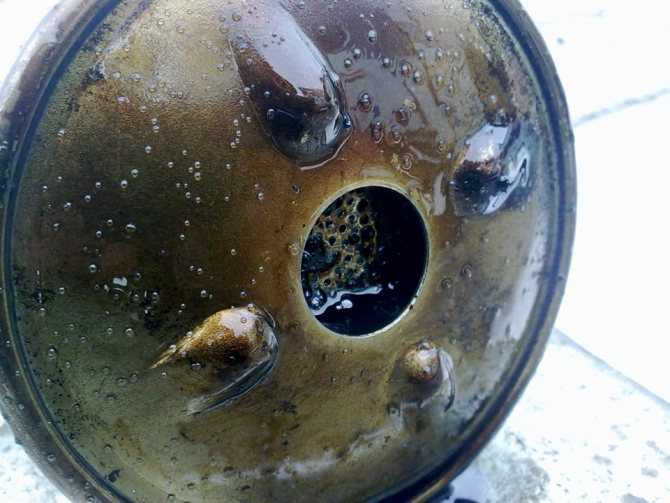

Загрязнение маслоприемника приводит к снижению давления в системе и загоранию лампочки

Засор может возникнуть из-за загрязнения самого картера мотора. Проблема решается путём снятия и очищения поддона. Работа масляного насоса может быть нарушена и другими проблемами, которые выявляются в процессе диагностики. К таковым относятся:

• повреждение прокладки;
• ненадёжное крепление фильтра;
• большой износ деталей механизма;
• поломка редукционного клапана.

Масляный насос относится к довольно надёжным узлам с длительным сроком эксплуатации. Поломки, как правило, возникают из-за неграмотного ремонта или смазки плохого качества.

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

• Заменить старый насос на новый;
• Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин

Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки	Требования
Диаметр посадочного гнезда ведомой шестерни	Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.
Толщина привалочной стенки	В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью
Толщина ведущей шестерни	Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый
Толщина ведомой шестерни	Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену
Осевой зазор ведущей шестерни	Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра
Осевой зазор ведомой шестерни	Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра
Состояние редукционного клапана и гнезда	Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя
Пружина	Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Виды и устройство насосов

Основной принцип работы всех масляных насосов двигателей схож: всасывание моторного масла из поддона картера (масляного бака) и нагнетание в магистрали системы смазки. Конструктивно это могут быть шестеренчатые, роторные и пластинчатые насосы с возможностью принудительной регулировки уровня давления или без таковой. Отличается и способ приведения их в действие.

Шестеренчатые насосы

Этот тип механизмов относится к нерегулируемым. Привод такого масляного насоса осуществляется от коленчатого вала двигателя. На практике это означает, что уровень давления напрямую зависит от оборотов мотора. Чтобы при этом давление масла в нагнетательной магистрали системы смазки было постоянным и не превышало критических значений, такие масляные насосы всегда дополняются редукционным клапаном.

Шестеренчатый масляный насос с внешним зацеплением

Конструктивно шестеренчатый насос состоит из следующих элементов:

• Ведущая шестерня, соединенная с коленвалом.
• Ведомая шестерня, приводимая в движение ведущей шестерней.
• Герметичный корпус с нагнетательным и всасывающим каналами.
• Редукционный клапан масляного насоса — он представляет собой плунжер с пружиной, который при повышении давления отжимается, открывая канал сброса масла.
• Уплотнители (сальники).

Шестеренчатые насосы могут быть:

• С внешним зацеплением — шестерни располагаются рядом и имеют внешние зубья. Недостатком данного типа является сложность достижения высокого уровня сжатия, поскольку это провоцирует рост удельных давлений в зоне зацепления зубьев. И хотя благодаря применению специального разгрузочного паза проблему можно решить, насосы с подобным пазом неэффективны для широкого спектра частот вращения и на малых оборотах производительность будет очень мала.
• С внутренним зацеплением — ведущая шестерня имеет внешние зубья и расположена внутри ведомой, зубья которой направлены внутрь. Шестерни не имеют общей оси и образуют полукруглый зазор (полость). Такой маслонасос имеет более компактные размеры.

Принцип работы шестеренчатого насоса очень прост: смазка поступает внутрь через всасывающий канал, где сжимается шестернями и выталкивается под давлением в нагнетательный канал. Маслонасосы с внутренним зацеплением также могут оснащаться разделительным серпом (серповидной перегородкой). Он устанавливается между зубьями роторов в зоне из максимального удаления друг от друга. Благодаря этому происходит уплотнение полостей нагнетания и обеспечивается более высокое рабочее давление.

Роторные насосы для перекачки моторного масла

Маслонасосы роторного типа сходны с шестеренчатыми внутреннего зацепления. Однако вместо шестерней сжатие масла осуществляется при помощи неподвижного статора (большего диаметра) и подвижного ротора (расположенного внутри статора). Такие насосы могут быть нерегулируемыми (с редукционным клапаном) и регулируемые.

Роторный маслонасос ДВС

Нерегулируемые роторные масляные насосы имеют привод от коленвала и создают уровень давления пропорционально его вращению. Избыточное давление так же как и в шестеренчатых масляных насосах сбрасывается редукционным клапаном.

Отличием регулируемых роторных насосов является наличие подвижного статора и специальной регулировочной пружины. Сам процесс регулировки основан на принципе изменения объема рабочей полости (зазор между роторами), что осуществляется поворотом статора. Так, если частота вращения коленчатого вала повышается, двигатель потребляет больше масла, что приводит к снижению давления.

Пружина реагирует на это и перемещает статор, изменяя позицию ведомого ротора и изменяя рабочую полость насоса. Увеличивается производительность маслонасоса. Регулируемый маслонасос позволяет поддерживать стабильный уровень давления независимо от режима работы двигателя.

Пластинчатые или шиберные маслонасосы

Для некоторых типов двигателей может быть использован пластинчатый или шиберный масляный насос. Такая конструкция позволяет регулировать производительность исходя из оборотов двигателя.

Состоит шиберный насос из корпуса, внутри которого находятся ротор и статор. Их оси смещены, благодаря чему в нижней части образуется серповидный зазор. Ротор также оснащен подвижными пластинами, вставленными в специальные пазы. Под действием центробежной силы на участке зазора между ротором и статором они выдвигаются и образуют отдельные камеры сжатия масла. При вращении ротора объем камер постоянно изменяется. Когда объем увеличивается, создается разрежение и происходит всасывание масла. Когда камера уменьшается, давление возрастает и выполняется нагнетание.
