Как установить кпп на ваз 2109 без ямы

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

Сначала снимаем брызговик, затем защиту картера (если она имеется)
Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
Срываем гайки приводов и колес
Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
Нужно непременно отключить (снять) клеммы аккумулятора
Далее снимаем трос сцепления
И отключаем трос спидометра
Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

Выкручиваем болты, которыми шаровая прикреплена к кулаку

Затем срываем и снимаем с машины левую продольную растяжку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Помощник выдавливает гранату плоской монтировкой

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

Откручиваем центральные гайки обоих приводов и снимаем их
Далее снимаем стартер

Откручиваем крепящие болты стартера

Отключаем массовый провод
Снимаем разъем с датчика включения заднего хода
От коробки откручиваем снизу защитный кожух маховика
Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Откручиваем и стаскиваем кулису, наметив непременно ее положение

Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач

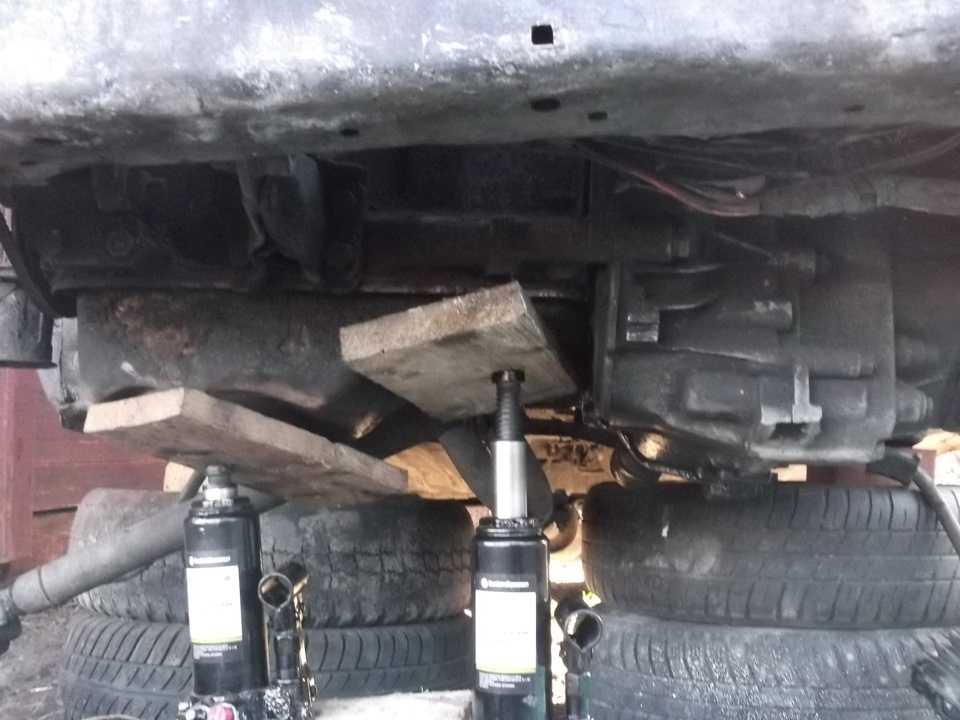

Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку
Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками
Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины
Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом

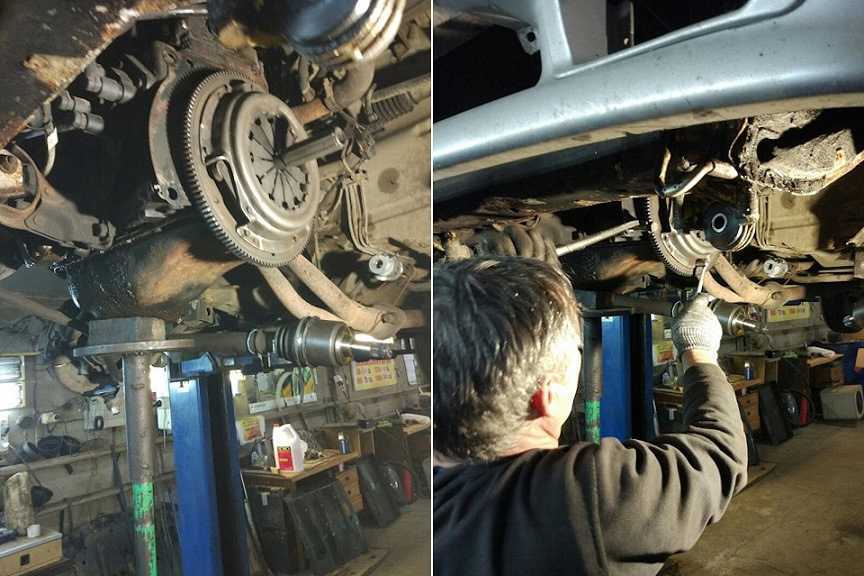

На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой. При этом точно обойтись без помощи напарника и выполнения таких действий:

Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
Затягиваем четыре точки крепления
Затем устанавливаем опоры (подушки) КПП
Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
Устанавливаем и подключаем стартер и датчик включения задней скорости
Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

голос

Рейтинг статьи

Ваз 21099 — как разобрать коробку передач

После того, как коробка снята с автомобиля, можно приступать к ее разборке. Разборка коробки переключения передач на автомобиле ваз 21099 необходима для выполнения различного ремонта по замене вышедших из строя элементов системы. Для проведения работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Устанавливаем коробку в вертикальное положение и приступаем к разборке. В первую очередь нам необходимо снять заднюю крышку, отвернув шесть болтов ее крепления. После чего отворачиваем болт и снимаем кронштейн троса привода сцепления.

Нанося легкие удары молотком по крышке, снимаем ее со шпилек, после чего снимаем уплотнительную прокладку, расположенную между крышкой и корпусом коробки.

Включите третью или четвертую передачу, после чего отверните болт крепления вилки включения пятой передачи и затем включите ее, переместив муфту таким образом, чтобы шлицы вошли в зацепление с шестерней.

Теперь, когда шестерни вошли в зацепление друг с другом и валы, как следствие не проворачиваются, отворачиваем гайку вторичного вала, предварительно ее разконтрив. Данную гайку и последующие желательно откручивать с помощью торцовой головки, чтобы не повредить грани.

Далее отворачиваем гайку первичного вала. После чего, поддев двумя плоскими отвертками синхронизатор пятой передачи, снимаем его вместе с вилкой

Сам синхронизатор необходимо снимать осторожно, чтобы не вылезла муфта с подпружиненными шариками и они не рассыпались

Теперь снимаем блокирующее кольцо синхронизатора и вслед за ним, поддев двумя отвертками, снимаем ведомую шестерню вторичного вала.

Под шестерней будет расположен игольчатый подшипник, его необходимо снять вместе с упорным кольцом.

Далее снимаем ведущую шестерню пятой передачи, поддев аккуратно ее отверткой.

Ударной отверткой отворачиваем четыре винта крепления прижимной планки подшипников вала и снимаем ее.

Снимаем со вторичного вала втулку игольчатого подшипника и упорную шайбу, расположенную под ней.

Так же отвертками снимаем стопорные кольца подшипников первичного и вторичного валов.

С боковой части корпуса расположены три пробки фиксаторов. Накидным ключом отворачиваем их поочередно и аккуратно извлекаем шарик и пружину.

К коробке передач двумя болтами крепится задняя опора двигателя, ее нам необходимо снять, отвернув болты крепления.

Рядом с выключателем света заднего хода, расположена пробка фиксатора задней скорости. Отворачиваем пробку и после чего немного наклонив коробку, извлекаем из отверстия пружину и шарик.
Открутите двенадцать гаек болтов крепления картера сцепления к корпусу коробки.

Теперь можно разъединить картера. Для этого отверткой, конец которой вставляем в специальные прорези, расположенные на стыке картеров в трех местах.
Между ними будет расположена уплотнительная прокладка, которую снимаем и при последующей сборке меняем на новую, так как для повторного использования она не подходит.

Далее нам необходимо снять шток с вилками переключения первой и второй передачи. Для этого отворачиваем болт ее крепления и немного приподняв, снимаем.

Таким же образом отворачиваем болт крепления штока третьей и четвертой передачи и выведя рычаг из зацепления с головкой штока, снимаем его.
Тут же снимаем шток вилки включения пятой передачи.

Плоскогубцами извлекаем стопорное кольцо и снимаем вилку включения задней передачи.

Снимаем шестерню заднего хода. После чего обоими руками одновременно снимаем вторичный и первичный валы

Обратите внимание, что при снятие валов, внутренние кольца подшипников остаются на валах

Снимите ведомую главную шестерню вместе с дифференциалом. После чего откручиваем три болта крепления механизма переключения передач и снимаем его.
Произведите снятие подшипников первичного и вторичного валов. Для выпрессовки подшипника вторичного вала, используйте подходящую лопатку. Для снятия подшипника первичного вала, сначала необходимо впрессовать сальник.

В картере сцепления расположен магнит, для сбора металлической стружки, вытащите его и очистите.
Произведите разборку корпуса привода спидометра.
Выкрутите из корпуса выключатель включения света заднего хода.
Выполните разборку и снятие шарнира переключения скоростей.

На этом ремонтные работы по полной разборке коробки переключения передач на автомобиле ваз 21099 завершены. Произведите необходимый ремонт, после чего сборку выполните в обратной последовательности с учетом следующих нюансов.

Снятие коробки передач ВАЗ 2109

Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).

слить масло с коробки, сорвать гайки приводов и колеса. Если снятие происходит на яме, необходимо поддомкратить и вывесить переднюю часть автомобиля на «козелках» или других надежных подставках. Обязательно нужно отключить клеммы аккумулятора. Следующий порядок таков:

– снимаем трос сцепления

отключаем трос спидометра;

– на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);

– срываем и снимаем левую продольную растяжку;

– с помощью помощника, выдернуть привода из коробки – один натягивает монтировкой внутреннюю гранату

(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);

– открутив центральные гайки приводов, снять их;

– снять стартер ,

отключить массовый провод
и разъем датчика включения задней скорости
от коробки, защитный кожух маховика снизу
и отсоединить кулису переключения передач (предварительно наметив положение);
– затем поочередно открутить четыре точки крепления коробки передач к двигателю;

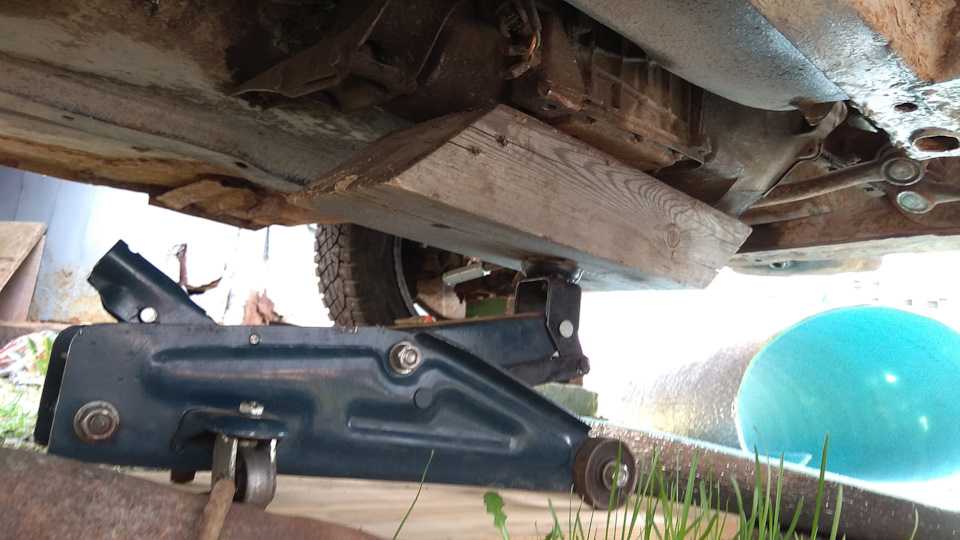

– обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;
– придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;
– вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;
– при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления.

Установка

Установка МКПП ВАЗ 2109 производится после устранения всех проблем и дефектов.

Необходимо удостоверится в исправности всех узлов и деталей (диск сцепления, корзина, выжимной подшипник и так далее), проверить центровку комплекта сцепления, смазать шлицевое соединение первичного вала и фланца выжимного подшипника. При установке коробки переключения передач, необходимо воспользоваться помощью помощника и выполнить следующие действия:

двигатель, зафиксированный с помощью домкрата или растяжки, приспустить на 10-15 град;
поднять и вставить коробку до упора (недопустимо стягивание коробки и двигателя болтами, необходимо вручную добиться плотной посадки КПП вплотную к двигателю);
затянуть четыре основные точки крепления и установить опору КПП;
одеть и отрегулировать трос сцепления (педаль сцепления, должна находиться на 1 сантиметр выше тормозной педали);
установить и подключить стартер и датчик задней скорости;
поставить защиту маховика, трос спидометра и массовый провод;
подключить и отрегулировать механизм переключения передач (поставить по метке или поставить рычаг выбора передач, по «нейтрали», на первую скорость);
собрать ходовую часть (вставить привода, прикрутить шаровые опоры, установить растяжки);
опустить автомобиль на колеса, затянуть их и центральные гайки приводов (усилие 23 -25 кгм, примерно длинна рычага 1-1.5 м);
залить масло до уровня.

Как провести снятие коробки ВАЗ 2109

Осуществить снятие коробки ВАЗ 2109 довольно проблематично. Однако, справедливости ради стоит отметить, что замена сцепления может проводиться и при не до конца снятой, а только лишь ненамного сдвинутой в сторону коробке.

Но в случаях, когда необходимо полностью перебрать КПП, требуется ее снимать. Для этого не обязательно наличие эстакады или ямы, вполне достаточно будет поднять переднюю часть автомобиля повыше (сантиметров 20 над землей чтобы были колеса).

В таком состоянии получится без особых трудностей извлечь коробку. Но вам потребуется наличие инструмента и немного знаний, перед тем, как снять коробку ВАЗ 2109 своими руками, не прибегая к посторонней помощи.

Порядок проведения снятия коробки ВАЗ 2109

Для начала под задние колеса поставьте упоры и снимите аккумулятор. Это нужно сделать перед тем, как снять коробку ВАЗ 2109. Всю переднюю часть поднимите при помощи домкрата. Сначала одну сторону, затем вторую.

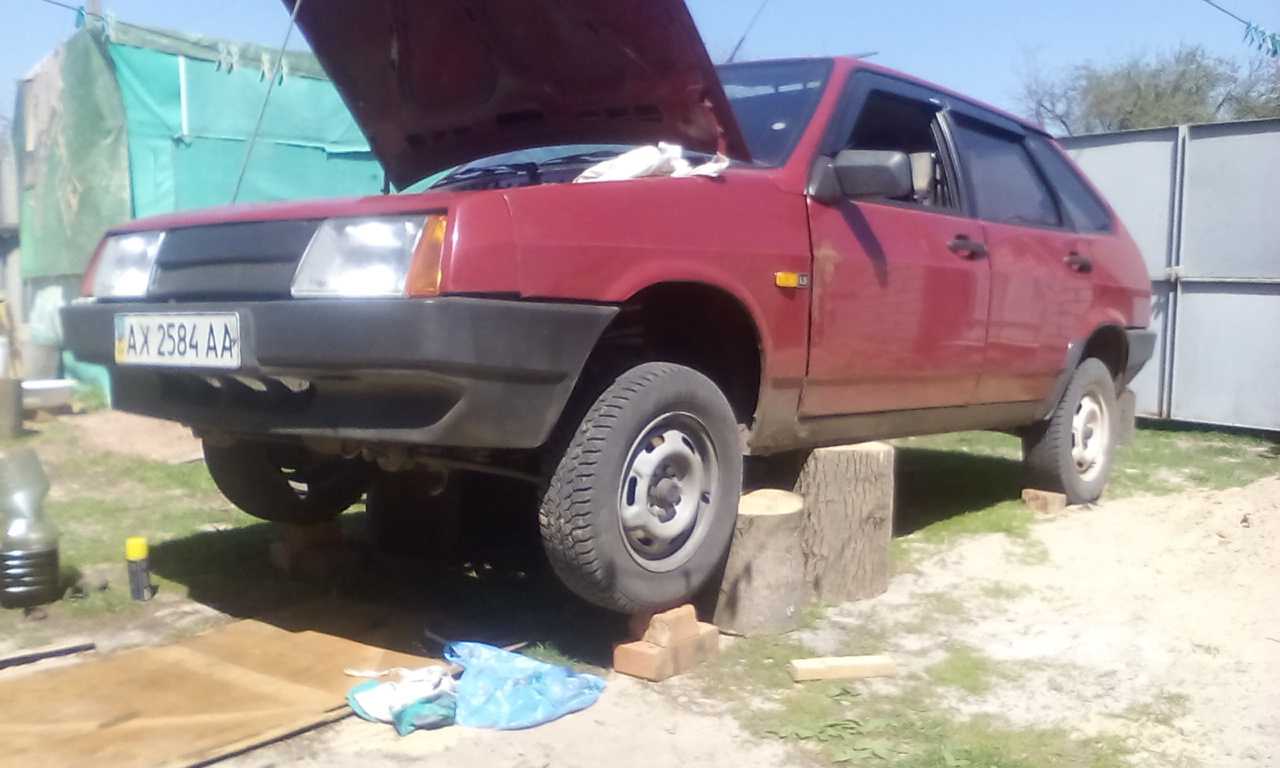

Снимаете поочередно колеса и устанавливаете надежные опоры. Если ремонт производится в домашних условиях, то в качестве опор сгодится толстый пенек. Желательно использовать дерево, кирпичи не вздумайте устанавливать.

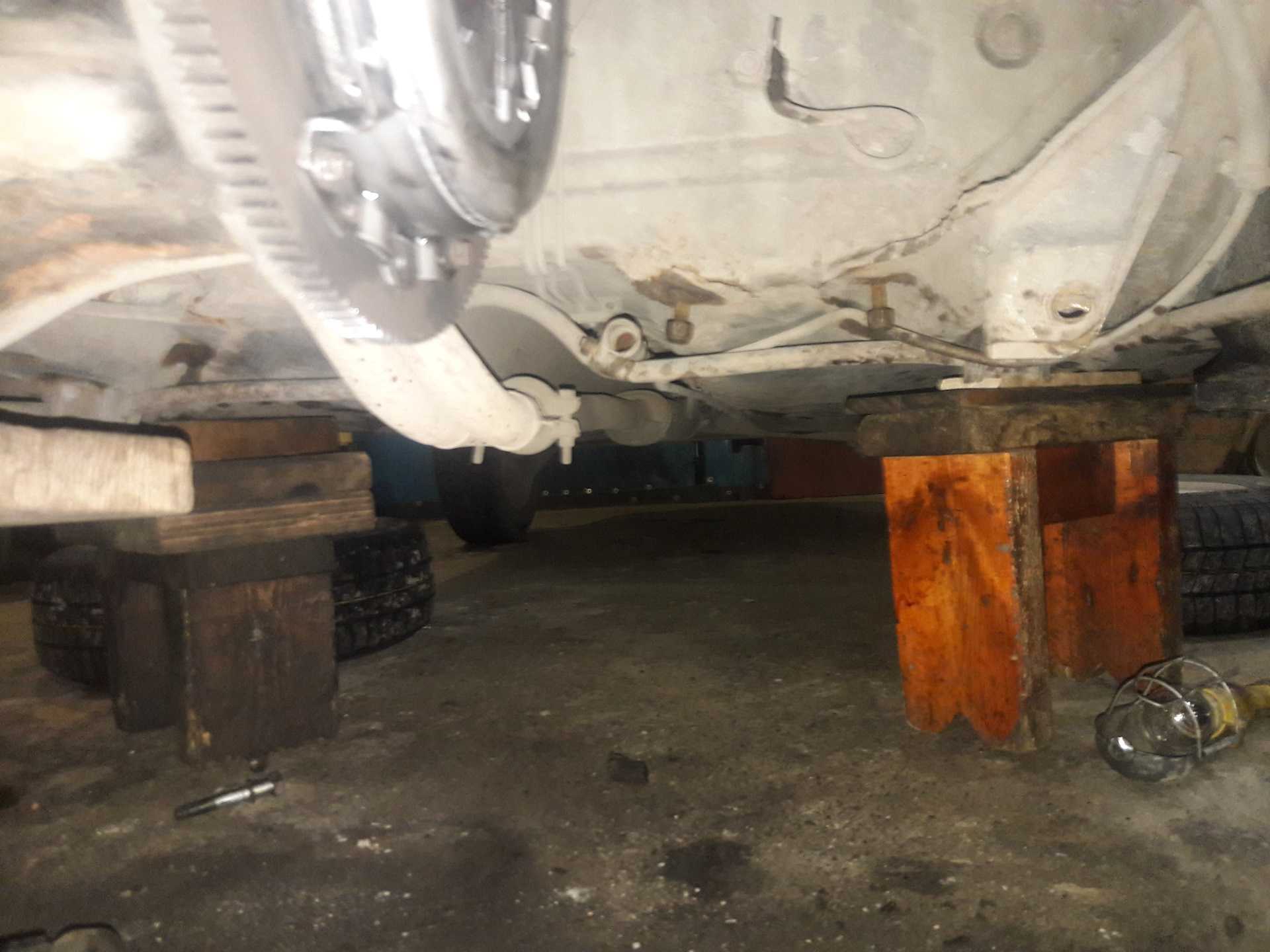

Если сомневаетесь в надежности опоры, то можно рядом пару колес установить. Теперь снимите защиту с двигателя, откройте капот, слейте из КПП масло полностью. Снятие коробки ВАЗ 2109 без этого невозможно.

Теперь самое неприятное – нудная и кропотливая работа, которая осложняется слизанными головками болтов и гаек, ржавчиной на них. После слива масла вам необходимо извлечь левую гранату.

Для этого выкрутите два болта, которыми прикручена шаровая опора левого колеса к ступице и выкрутите гайку, предварительно вынув шплинт, на рулевом наконечнике. Возьмите теперь небольшое зубило и молоток. Зубило устанавливаете между картером КПП и внутренней гранатой. Короткие удары наносите таким образом, чтобы ШРУС выходил из дифференциала.

Когда выйдет он, вставьте на его место заглушку – отрезок трубы или плотно свернутую газету. Все, теперь можно продолжать разборку, так как снять коробку ВАЗ 2109 пока что нельзя, нужно провести еще немало работы.

Сразу же выкрутите тросик спидометра и ослабьте болт на кулисе, снимите ее с оси. Выкрутите гайки и болт, крепящие кронштейн, на котором находится тросик сцепления. Последний снимите, потянув его в сторону радиатора охлаждения.

Отключите провод от датчика заднего хода и снимите стартер, предварительно отсоединив от него два провода. Приступайте к наиболее сложному этапу – выкручиванию гаек и болтов на двух подушках. Задняя может даже приржаветь к кузову, поэтому проникающую смазку необходимо использовать.

Когда закончили, можно начинать снятие коробки ВАЗ 2109, только сначала под нее установите площадку, чтобы она не упала с высоты на землю. Можно поставить на автомобиль поперечину, к которой подвесить коробку.

Теперь выкрутите оставшиеся три болта и одну гайку, которыми КПП притянута к блоку ДВС. Для удобства извлеките правый внутренний ШРУС. При помощи ломика начинайте выдвигать КПП, ее первичный вал должен легко выйти со шлицов. Аккуратно, чтобы не повредить ее, опустите на землю. Все, теперь снятие коробки ВАЗ 2109 завершено, можно проводить ее ремонт или замену.

Разборка левого привода

Перед тем как снять коробку на ВАЗ-2109, обязательно нужно разобрать левую часть подвески. Дело в том, что левый привод будет мешать при сдвигании коробки. Поэтому нужно освободить пространство для маневров:

Ключом на «17» выкручиваете два болта, которыми крепится обойма шаровой опоры к поворотному кулаку ступицы.
Плоскогубцами необходимо вытянуть шплинт из отверстия в рулевом наконечнике, после чего выкрутить гайку ключом на «19».
Установив съёмник на наконечник, необходимо извлечь палец из отверстия кулака.
Уведите в сторону тормозной шланг.
После этого нужно полностью выкрутить гайку на внешнем ШРУСе.
Потяните всю стойку на себя, чтобы привод упал на землю.

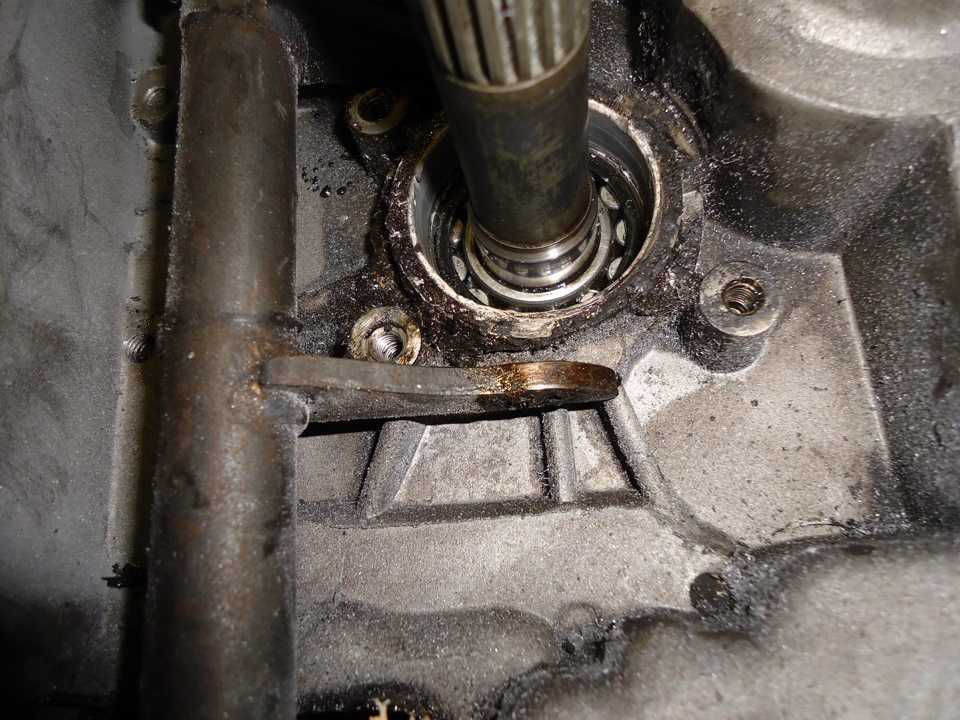

Шестой пункт можно не делать, достаточно только лишь извлечь внутреннюю гранату из коробки передач. А вот правая граната извлекается только после того, как будет сдвинута коробка в сторону. Своими руками снять коробку ВАЗ-2109 несложно, достаточно соблюдать последовательность всех действий.

Демонтаж с КПП

Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.

Для начала отключите аккумулятор, чтобы полностью обесточить машину.
Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
Отсоедините патрубки системы охлаждения, отключите термостат.
Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
Таким же образом проведите отключение генератора.
Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
Теперь наступает этап непосредственно демонтажа самого силового агрегата.
Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Процесс извлечения через верх

Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.

Самодельная опора для демонтажа

Аккуратность — это главное требование при самостоятельном демонтаже силового агрегата с ВАЗ 2109 и любого другого автомобиля. Обязательно заручитесь поддержкой напарника, поскольку в две руки все этапы пройти достаточно сложно.

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней

Тут главное не скорость, а качество и осторожность проведения каждой манипуляции

Что именно шумит и почему?

Давайте попробуем разобраться в данном вопросе. Основными причинами возникновения шума, доносящегося из КПП, являются:

неправильная эксплуатация коробки, в частности использование контрафактной трансмиссионной жидкости, купленной на «черном» рынке и эксплуатация транспортного средства с нерабочим сцеплением;
плохое качество комплектующих деталей коробки передач;
предельный срок эксплуатации МКПП;
неквалифицированное проведение технических работ по диагностике и ремонту КПП.

Ремонт коробки передач ваз 2109,2110,2112,2114,2170,1118.

Огромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывайтесь…

Ремонт коробки скоростей ВАЗ (1 часть). Сделай Сам!

Полный ремонт коробки скоростей перднеприводной ВАЗ, в домашних условиях. Делаю с машины ВАЗ 2109. Принцип…

Кроме того, основными неисправностями, в последствии которых может возникнуть шум в КПП, являются:

внезапно появившееся затруднительное включение скорости: чтобы включить ту или иную передачу, водителю иногда потребуется несколько раз перевести рычаг коробки в нейтральное положение при выжатом сцеплении;
коробка сама выключает передачу авто во время движения;
из КПП может вытекать трансмиссионная жидкость.

Также следует отметить, что коробка «Ваз 2109» может шуметь в различных условиях: на нейтральной скорости, во время включения передач либо же просто во время езды на определенной скорости. И каждый из этих шумов может говорить о разных неисправностях коробки.

Кроме того, во время диагностики нужно не забывать, что только один внешний признак может свидетельствовать о нескольких неисправностях в КПП. Поэтому визуально (т.е. по типу гула) вычислить, какой именно компонент коробки вышел из строя фактически невозможно. Определить поломку получится только сняв и разобрав коробку.

Также необходимо добавить, что ремонт КПП и устранение дефектов требуют больших знаний, поэтому в домашних условиях таким лучше не заниматься. КПП является важным агрегатом в структуре любого транспортного средства, поэтому ее ремонт и диагностику лучше доверить квалифицированному специалисту.

Зачастую гул агрегата проявляется:

когда выжимаешь сцепление;
при включении третьей и четвертой скоростей;
на нейтральной скорости;
при езде авто на повышенных оборотах.

С такими проблемами сталкиваются большинство отечественных автовладельцев «ВАЗ 2109». Но если при нажатии сцепления посторонние звуки пропадают, то это может свидетельствовать о нескольких поломках. В частности, из строя может выйти пятая скорость либо передача заднего хода. Кроме того, может быть неисправен подшипник первичного вала или выжимной подшипник.

Как показывает практика, в случае с подшипниками проблема не является критической. Если в вашем авто шум появился, а потом пропал после нескольких сотен или тысяч километров пробега, то, скорее всего, остатки подшипников просто перемололо системой агрегата.

Если ваша «ВАЗ 2109» начала шуметь, то это вовсе не означает, что вышли из строя подшипники или задняя передача. Эти проблемы являются наиболее распространенными, но конкретно определить, что вышло из строя, сможет только качественная диагностика.

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

Схема КПП

Процесс замены масла своими руками

Для замены масла в механической коробке передач ВАЗ 2109 подойдут смазки класса GL-3 или GL-4. Вязкость подбирается в зависимости от климатических условий эксплуатации.

Например, для северных районов понадобится более жидкая смазка с вязкостью 75W-80, 75W-85 или 75W-90. Для более теплого климата можно заливать 80W-85 или 80W-90.

Класс вязкости зимних трансмиссионных масел	Температура запуска двигателя на морозе, °С
70W	-55
75W	-40
80W	-26
85W	-12
Класс вязкости летних трансмиссионных масел	Температура эксплуатации масла
80	20
85	30
90	40
110	45
140	50
190	55
250	60

Брать густые трансмиссионные масла с индексом зимней вязкости 85W не желательно, так как зимой это создаст дополнительную нагрузку на МКПП и станет причиной перерасхода топлива.

Также рекомендуется заливать полусинтетическое масло. Оно по праву считается наиболее рациональным вариантом, если рассматривать соотношение цена-качество.

Совет.

Экспериментировать с другими классами или вязкостями не стоит. Сегодня рынок изобилует смазками всех типов и видов. И даже в отдаленных районах можно без проблем найти необходимый вариант.

Сколько заливать масла в коробку? Исходя из того, что должно слиться немногим более трех литров, приобретать нужно не менее этого объема. Сегодня многие производители выпускают трансмиссионное масло в 4-литровых емкостях. Этого количества как раз хватит. И еще немного останется в запасе на случай доливки или другой непредвиденной ситуации.

Сливаем старое мало

Перед тем как поменять масло в коробке, желательно его разогреть. Для этого в летний период будет достаточно проехать 5-10 км, зимой чуть больше. После этого ставим автомобиль на яму или приподнимаем левую переднюю часть на домкрате и снимаем колесо.

В нижней левой части МКПП есть два болта. Один закрывает сливное отверстие. Второй – контрольно-заливное. Подставляем под коробку порожнюю емкость.

Сначала откручивается верхний болт. Извлекать его нужно аккуратно, так как под ним установлен пружинный клапан. Иногда шарик залипает в отверстии. В этом случае его нужно подцепить отверткой или любым другим подходящим предметом. С верхнего отверстия может слиться немного масла.

После этого откручивается нижний болт. Через сливное отверстие выходит основной объем отработавшей смазки. Если на коробке предусмотрен щуп, то контрольный болт можно не выкручивать. Достаточно извлечь щуп, чтобы не создавалось разряжение воздуха, и процесс слива не затягивался.

Заливаем новое масло

Перед заменой смазки нужно тщательно взболтать канистру. Некоторые присадки могут частично оседать на дно.

На МКПП ВАЗ 2109 трансмиссионное масло может заливаться двумя способами в зависимости от конструктивных особенностей. Если предусмотрен щуп – удобнее производить заливку через него. Если щупа нет – заливка осуществляется через контрольное отверстие на коробке.

Для этой операции понадобится шприц или специальная лейка со шлангом. Изготовить ее можно из пластиковой бутылки и трубки с диаметром до 10 мм.

Смело заливаем 3 литра масла. После этого проверяем его уровень при помощи щупа или путем извлечения заливной трубки из контрольного отверстия на МКПП.

На щупе есть метки. Превышать уровень, вопреки советам «бывалых», не стоит. Если случайно вышло залить на 1-2 мм больше – это не страшно. Но если уровень значительно выше допустимого – это негативно скажется на эффективности смазки и на сроке службы масла.

В случае с контрольным отверстием заливать нужно до тех пор, пока смазка не начнет вытекать через него.

Подготовительные работы

Перед тем как снять коробку на ВАЗ-2109, необходимо подготовить автомобиль к демонтажу. Для этого:

Полностью отключаете аккумуляторную батарею и снимаете ее.
Под левую сторону устанавливается домкрат.
Ослабляете болты, которыми закреплены колеса.
Расконтрите гайку крепления внешнего ШРУСа и ослабьте ее затяжку.
Поднимаете левую сторону и полностью снимаете колесо с автомобиля.
Установите под картером коробки передач емкость не менее 5 л.
Слейте масло из коробки передач. Оцените его состояние, при необходимости впоследствии залейте свежее.

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.
