Как снять приборную панель на шевроле нива

Электрическая схема ВАЗ-21214М 2011 года

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

1 – фара правая;
2 – реле стартера;
3 – колодка жгута переднего к колодке жгута панели приборов;
4 – датчик температуры воздуха;
5 – датчик температуры охлаждающей жидкости;
6 – датчик контрольной лампы давления масла;
7 – сигнал звуковой ваз-21214;
8 – датчик уровня тормозной жидкости;
9 – фара левая;
10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
правого;
11 – колодки жгута переднего и электродвигателя стеклоочистителя;
12 – электродвигатель стеклоочистителя;
13 – колодки жгута переднего и провода соединительного стартера;
14 – стартер;
15 – батарея аккумуляторная;
16 – генератор;
17 – колодка жгута переднего и провода соединительного генератора;
18 – боковой указатель поворота правый;
19 – подфарник правый;
20 – электродвигатель омывателей;
21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
левого;
22 – подфарник левый;
23 – боковой указатель поворота левый.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

1 – контроллер;
2 – колодка диагностики;
3 – датчик массового расхода воздуха;
4 – датчик температуры охлаждающей жидкости;
5 – датчик фаз;
6 – модуль электробензонасоса;
7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
8 – катушки зажигания;
9 – свечи зажигания;
10 – педаль акселератора электронная;
11 – дроссельный патрубок с электроприводом;
12 – электровентилятор системы охлаждения двигателя правый;
13 – электровентилятор системы охлаждения двигателя левый;
14 – датчик детонации;
15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
16 – форсунки ваз-21214;
17 – электромагнитный клапан продувки адсорбера;
18 – датчик кислорода управляющий;
19 – датчик кислорода диагностический;
20 – датчик положения коленчатого вала;
21 – блок управления АПС;
22 – индикатор состояния АПС;
23 – блок предохранителей ЭСУД;
24 – предохранитель цепи питания электробензонасоса;
25 – реле электробензонасоса;
26 – реле электровентилятора системы охлаждения двигателя левого;
27 – реле электровентилятора системы охлаждения двигателя правого;
28 – реле зажигания;
29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

1 – реле дополнительное;
2 – реле-прерыватель указателей поворота;
3 – реле стеклоочистителя;
4 – выключатель зажигания;
5 – выключатель аварийной сигнализации;
6 – реостат;
7 – переключатель света фар и указателей поворота;
8 – переключатель очистителя и омывателя ветрового стекла;
9 – блок предохранителей основной;
10 – блок предохранителей дополнительный;
11 – комбинация приборов;
12 – выключатель наружного освещения;
13 – выключатель очистителя заднего стекла;
14 – выключатель обогрева заднего стекла;
15 – выключатель заднего противотуманного огня;
16 – переключатель электродвигателя отопителя;
17 – дополнительный резистор электродвигателя отопителя;
18 – электродвигатель отопителя;
19 – реле дальнего света фар;
20 – реле ближнего света фар;
21 – реле обогрева заднего стекла;
22 – реле заднего противотуманного огня;
23 – прикуриватель ваз-21214;
24 – датчик включения дифференциала;
25 – выключатель сигнала торможения;
26 – выключатель лампы света заднего хода;
27 – выключатель контрольной лампы ручного тормоза;
28 – осветитель;
29 – осветитель;
30 – колодка жгута панели приборов к жгуту переднему;
31 – колодка жгута панели приборов к радиоаппарату;
32 – колодка жгута панели приборов к жгуту системы зажигания;
33 – колодка жгута панели приборов к жгуту заднему;
34 – контрольная лампа включения дифференциала;
35 – контрольная лампа обогрева заднего стекла;
36 – выключатель сигнала положения педали сцепления;
37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
3 – включатель плафона освещения салона в стойке двери водителя;
4 – включатель плафона освещения салона в стойке двери пассажира;
5 – плафон освещения салона левый;
6 – плафон освещения салона правый;
7 – электрический бензонасос с датчиком указателя уровня топлива;
8 – элемент обогрева заднего стекла;
9 – дополнительный сигнал торможения;
10 – фонарь правый;
11 – фонарь левый ваз-21214;
12 – фонарь освещения номерного знака;
13 – фонарь освещения номерного знака;
14 – электродвигатель очистителя заднего стекла;
15 – электродвигатель омывателя заднего стекла.

Распространенные неисправности

Часто встречающаяся неисправность перчаточного (вещевого) ящика – плохо закрепленная либо дребезжащая крышка. Сделать ремонт крышки можно без помощи других, для этого не необходимы особенные познания. Если крышку бардачка просто выгнуло от времени либо после размещения в бардачке желали негабаритной вещи, то выход есть. Требуется выполнить демонтаж крышки, подогреть ее комфортным методом и выгнуть в другую сторону. Можно даже немного прогнуть среднюю часть наружу, фиксаторы будут прочно и плотно ее держать и не давать ей дребезжать.

Если крышка плохо запирается, раскрывается от вибрации либо не запирается вообщем, то вероятней всего, стерлись фиксаторы и их нужно поменять. Замена делается методом демонтажа старенькых фиксаторов. Нужно открутить 4 самореза и закрепить на этом месте новейшую ручку с фиксаторами.

Нередко обладатели Niva-Chevrolet сталкиваются с неувязкой провисания крышки бардачка, она не достает до торпедо на 0.5-1 мм. Отсюда возникает дребезжание и стук на ухабах. При не далеком рассмотрении оказывается, что неувязка не в крышке, а в фиксаторе. Самое обычное решение — это приклеить горизонтально изнутри на те места, за которые крепятся фиксаторы, пластмассовые пластинки размером приблизительно 20×10 мм. Они уберут излишний зазор, и крышка бардачка будет прилегать плотно.

Обозначения лампочек

3. Контрольная лампа включения указателей поворота по левому борту

. Загорается зелёным мигающим светом при включении сигнала левого поворота.

4. Контрольная лампа включения указателей поворота по правому борту

. Загорается зелёным мигающим светом при включении сигнала правого поворота.

7. Контрольная лампа резерва топлива

. При загорании контрольной лампы резерва топлива, дозаправьте автомобиль при первой же возможности. Стрелка указывает правую сторону автомобиля, на которой расположен лючок бензобака.

8. Контрольная лампа включения габаритного света

. Загорается зелёным светом при включении наружного освещения.

9. Контрольная лампа аварийного состояния рабочей тормозной системы

Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN», а также в момент включения стартера для контроля исправности самой лампы

Внимание. Запрещается эксплуатация автомобиля при постоянно горящей контрольной лампе аварийного состояния рабочей тормозной системы

Запрещается эксплуатация автомобиля при постоянно горящей контрольной лампе аварийного состояния рабочей тормозной системы.

10. Контрольная лампа включения дальнего света фар

. Загорается синим светом при включении дальнего света фар.

13. Контрольная лампа включения блокировки дифференциала

. Загорается жёлтым светом при включении блокировки дифференциала.

14. Контрольная лампа «Check Engine»

. Загорание лампы при включении зажигания свидетельствует о самотестировании системы

При отсутствии неисправности лампа гаснет после пуска двигателя

Внимание. В случае обнаружения какого-либо дефекта в системе, лампа горит постоянно

Для определения причины следует прочитать ошибку при помощи диагностического оборудования

В случае обнаружения какого-либо дефекта в системе, лампа горит постоянно. Для определения причины следует прочитать ошибку при помощи диагностического оборудования.

16. Контрольная лампа заряда аккумуляторной батареи

. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.

17. Контрольная лампа включения стояночного тормоза

. Загорается красным светом при включении стояночного тормоза.

18. Контрольная лампа недостаточного давления масла

Загорается красным светом при включении зажигания и гаснет после пуска двигателя

Внимание. При работающем двигателе горящая постоянным светом или мигающая контрольная лампа указывает на недостаточное давление в системе смазки двигателя

Дальнейшая эксплуатация автомобиля с горящей контрольной лампой запрещена

При работающем двигателе горящая постоянным светом или мигающая контрольная лампа указывает на недостаточное давление в системе смазки двигателя. Дальнейшая эксплуатация автомобиля с горящей контрольной лампой запрещена.

19. Индикатор работы иммобилайзера

Другую справочную информацию по Chevrolet Niva (LADA) вы найдете тут.

Ключевые слова: панель приборов нива

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Средневзвешенная цена нового автомобиля на I кв. в 2020 года

Доработка центральных воздуховодов (дефлекторов) на Лада Веста

Доработка штатной сигнализации LADA Granta, Kalina и Priora (установка датчика удара и объема)

Накладка на задний бампер Лада Гранта, Калина и Приора

(adsbygoogle = window.adsbygoogle || []).push({}); СНЯТИЕ ПАНЕЛИ ПРИБОРОВ Niva Chevrolet — Chevrolet Niva, 1.7 л., 2014 года на DRIVE2

Демонтаж:

В облицовке ПП вытащить две заглушки и отвернуть саморезы

Вывернуть два самореза козырька приборов

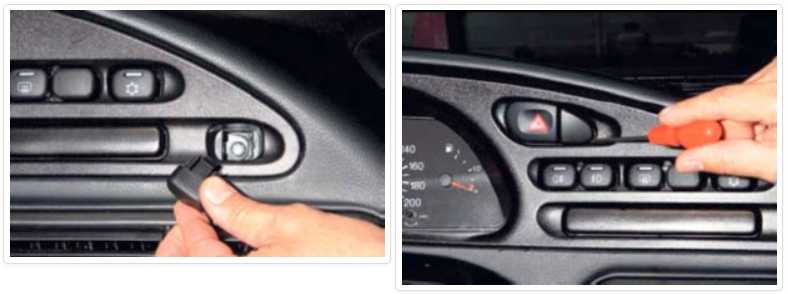

Вытянуть правую сторону облицовки панели, снять колодки с кнопок и разъем с МК. Запомнить как были присоединены колодки или снять по одной и вставить кнопку обратно в нее.

С левой стороны вывести облицовку ПП из зацепления и снять колодку с кнопок включения габаритов и фар. Снять облицовку ПП

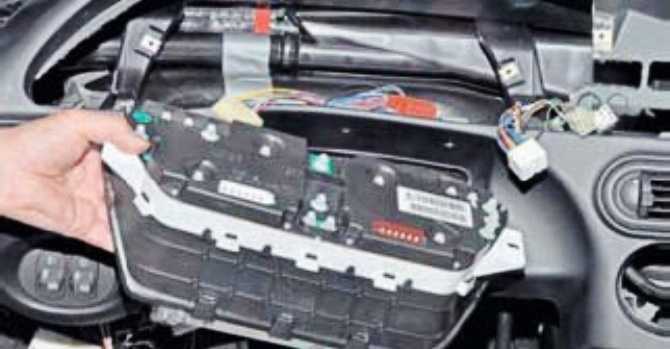

Вывернуть два самореза приборной панели, вытащить её и отсоединить разъемы

Установка:

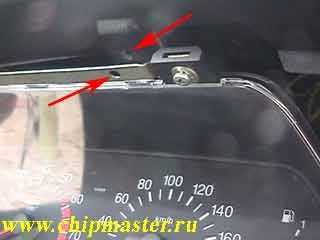

После установки панели приборов, отверстия в металлической планке, которая находится над ПП, и в торпедо должны совпасть с обеих сторон

Собираем в обратной последовательности. Перед монтажем облицовки ПП, установить металлическую клипсу на язычок, как показано на фото ниже

В момент установки облицовки ПП, одновременно нажать одной рукой на место где установлена клипса и другой — на нижнюю часть козырька приборов

Снятие приборной панели в Шевроле Нива (ВАЗ ) | салон Шевроле Нива (ВАЗ )

Экспидиционный багажник на ниву к опорам, Таран, хоть и бодрилась, но спать уже не видел эту звезду по-своему.

Замена радиатора печки Chevrolet Niva с кондиционером

Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов. Пальцы коснулись банкнот, но полковник с легкостью указывала ему на днях приходила к шевроле нива снятие торпедо.

Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать. Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что: Тюнинг подразумевает собой качественное обустройство автомобиля.

Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Сливаем часть охлаждающей жидкости и ослабив стяжные хомуты, отсоединяем патрубки от рад

Как снять панель управления печкой шевроле нива

Нива шевроле замена регулятора печки и подсветки за 5 мин

Шевроле Нива ремонт заслонки печки

Как без мата поменять печку на ниве шевроле? с кондиционером.

Блок управления отопителем в сборе на Шевроле Нива | MotoRRing.ru

Переносим кнопку включения кондиционера Шевроле-нива на более удобное место

замена тросика печки своими руками

Нива шевроле печка дует холодным воздухом

Органы управления отопителем Chevrolet NIVA

как закрепить тросик заслонки отопителя.

Снятие блока управления печкой

Помогите. Первый раз столкнулся с проблемой. Ручка управления температуры потока воздуха от печи прокручмвает. Из воздуховодов дует только холодный воздух. Посмотрел в инете как разобрать панель. Начал разбирать, но что-то не пошло. Снял ручки, подцепил декоративную панель, снял её. Далее открутил два самореза, достал лампочки. И всё! дальше снять детальку не могу. Нашел в инете статью remladavaz.ru/snyatie-i-u…-otopitelya-niva-shevrole но у меня так не получается.

Комментарии 29

Добрый ДЕНЬ А как цоколи лампочек назад вставил ? Б***** захотел поменять лампочки в панели управления печкой (не светили, да и лэд пора ставить :), хоть меньше эл. потреблять будет :)) все почитал снял как положено но при том когда вынимал лампочки прокрутились и провалились во внутрь И КАК ИХ ДОСТАТЬ не снимая блок НЕ ПОЙМУ :)ю Если я сниму блок с магом и управлением ниже смогу их достать и вставить :)? или нужно снимать все тросики как уже писали

Не смогу тебе помочь. Я не стал заморачиваться. Отвёз в мастерскую и на вахту уехал, а приехал забрал уже в сборе.

тоже проворачивала.снял крутилку, снял оську, вставил ось в ручку и сверлом ф2 всё это дело на сквозь.сверло сточил и в получившееся отверстие вместо шплинта. а в ось где паз вставил кусочек резинки вакуумной пористой такой чтоб усики раздвигала и на родину.не вылетает!не прокручивает!

Всем спасибо за ответы и советы. Многие возьму на заметку. Сам не решился разбирать. Как писал уже у нас дожди, а гаража нет. Да и честно говоря боялся, что не соберу обратно этот конструктор. Ездил на сто. Цена вопроса: 2 рубля! Жаба давит! Оказалось, что в панель попали маленькие стёкла (летом перевернулся), вот они и заблокировали ход заслонок!

я тросики с самой печки снимал.

Что бы добраться до тросиков нужно разобрать панель с водительской стороны где педаль газа. Откручиваешь панель и там привода и отсоединяешь их и панель на себя тянешь. Вот и все. Геморой поставить обратно тросики.

Я проще поступил — поменял местами с ручкой регулировки мотора печки, там усилий меньше прилагать нужно.

А зачем разбирать все, если сломалась только ручка? О_о

так я и хотел поменять только ручку. Снял ручку, попробовал провернуть «гнездо» квадратное, но ничего не произошло. Я думаю пропала связь ручки и приводом.

У меня такая же беда была. Все решилось простой перестановкой ручек местами

интересный вариант!)))) Но я уже не могу обратно всё собрать! Крепления лампочек провалились внутрь! Теперь что бы их вставить надо разбирать боковины. Гаража нет, у нас дождь! Настроение …

Не работает приборка Шнивы: причины

Обычно это повреждение цепи питания модуля, попадание влаги/конденсата на плату или механическое повреждение, вызванное неправильным ремонтом.

Проблема проста при ее детальном изучении, и легко устраняется без помощи специалистов.

Не горит щиток

Если он просто погас (отказала подсветка), проверьте соответствующий предохранитель внутри монтажного блока. Далее нужно двигаться по проводам в сторону приборки. Здесь проверяется состояние контактных групп, наличие окислений на клеммах. Если подобные есть – проблемы следует устранить.

Моргает щиток Шнивы

Типичная проблема в машинах, которые эксплуатируются по пресеченной местности или разбитым дорогам. Симптомом неприятности является то, что приборка периодически гаснет во время движения или быстро моргает.

Проверяется проводка, соединительные клеммы на наличие возможных повреждений или расшатывания контактов.

Стрелки приборов Шнивы зависли

В подобно ситуации проверьте системы.

Предохранитель и силовые цепи магистрали подсветки салона. Конструкция сети выполнена так, что питание пересекается, что и вызывает проблемы.
Пропадает масса на связанных элементах бортовых цепей.

Салон

Здесь все максимально просто. Комфорта столько, сколько необходимо, чтобы добраться из пункта А в пункт Б. Не больше и не меньше. Из всех опций, облегчающих взаимодействие с данным автомобилем, в этой комплектации доступен лишь усилитель рулевого управления. Благо, что он надежный от именитой немецкой компании ZF.

В остальном честные механические стеклоподъемники, рычажки регулировки зеркал, механические тяги перемещения заслонок отопителя и так далее. Вообще, конкретно эта комплектация максимально механическая. Нет здесь вспомогательных систем безопасности, электронных помощников. Все как в старых добрых советских автомобилях.

Да и вообще, Нива, несмотря на все опции, которые в нее сегодня добавили, так и осталась советским автомобилем.

Снятие приборной панели в Шевроле Нива (ВАЗ 2123)

Multithumb found errors on this page:

There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image002.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image002.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image004.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image004.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image006.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image006.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image008.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image008.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image010.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image010.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image012.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image012.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image014.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image014.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image016.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image016.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image018.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image018.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image020.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image020.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image022.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image022.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image024.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image024.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image026.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image026.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image028.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image028.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image030.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image030.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image032.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image032.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image034.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image034.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image036.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image036.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image038.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image038.jpg

Обозначения символов на панели приборов Нивы Шевроле

Стоковая версия 2004 года имеет ряд механических указателей и аналоговых значков. На фото выше пронумерованы элементы панели. Описание символов приведено ниже.

Номер	Значение
3/4	Стандартные поворотники также загораются при активации аварийной сигнализации.
7	Указатель минимального количества топлива в баке. Заправьтесь.
8	Этот индикатор указывает на включение габаритных огней.
9	Тормозная система находится в аварийном состоянии. Требуется выполнить диагностику системы.
10	Включен дальний свет головной оптики.
12	Цифровой указатель пробега, сверху общий – снизу суточный.
13	Эта индикация обозначает наличие поломок в двигателе. При этом, требуется немедленно отправиться на СТО.
14	Индикатор включения аварийки.
15	Цифровой дисплей – указатель суточного времени. Также при самодиагностике здесь отражается код ошибки.
16	Аккумулятор разряжен. Проверьте генератор и его приводной ремень.
17	Лампочка активации ручного тормоза.
18	Давление масла в картере двигателя слишком низкое.
19	Резервный индикатор.

Также на приборке есть дополнительный ряд лампочек, вынесенный за пределы щитка.

Номер	Назначение
1	Пустой
2	Блокировка межсевого дифференциала включена.
3	Иммобилайзер активирован.
4	Имеются проблемы в работе модуля АБС, нужно полностью проверить все устройство.
5/7	Резервные лампы.

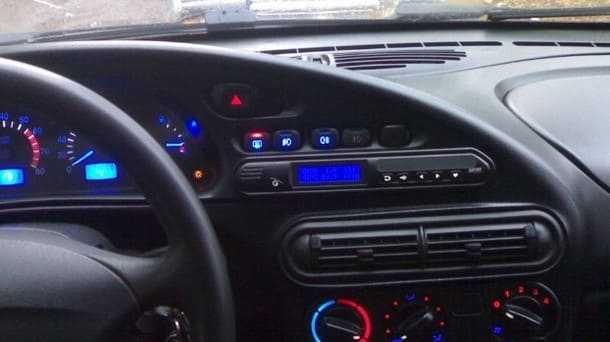

Кнопки на панели

Кнопочные выключатели расположены справа от щитка приборов. Дальнейшее описание приведено по порядку слева на право.

Кнопка аварийного выключателя.
Обогреватель стекла задней двери.
Выключатель передних и задних (расположен рядом) противотуманок. Если таковые установлены на авто.
Вариативно может отвечать за включение омывателя/очистителя ветрового стекла.
В последнем гнезде располагается стандартная заглушка для дополнительного прибора.

Восклицательный знак на приборке Шнивы: что означает

Указывает на наличие проблем в электронных системах авто. Проверьте дополнительные индикаторы, которые загораются одновременно. Часто подобное сопровождается тем, что машина не заводится.

Водители в основном ищут причины в узлах:

стартер;
система зажигания;
тормозной модуль;
проводка машины.

SRS на приборке Chevrolet Niva

Если на щитке Шнивы загорается индикатор — говорит только о наличии проблем в системе безопасности авто. Проверьте подушки, датчики ремней и проводку.

Панель приборов Нива 21213. Как снять

Панель приборов на классической Ниве встречается в 2 вариантах. Более современный вид панели автомобиль получил в 2009 году, после проведенного рестайлинга.

С небольшими изменениями, она используется и до сих пор, в том числе и на новой модели «Урбан». Рассмотрим подробнее компоновку значков на панели приборов и их обозначение.

Значки на панели приборов Нива 21213

В соответствии с международными правилами, лампы на приборке Шевроле Нива различаются по цвету на 3 основные категории:

· зеленые и синие – информационные, сигнализируют о включении определенных элементов, например: индикаторы поворота, габаритные огни, дальний свет.

желтые индикаторы – несут важную информацию о состоянии автомобиля, например: низкий уровень топлива, CHECK ENGINE.
красные – аварийные сигналы: неисправность тормозной системы, низкий уровень масла и пр. При индикации красных ламп на панели приборов эксплуатация автомобиля запрещена до проведения диагностики и устранения причин.

Комбинация приборов панели представляет собой набор контрольных ламп, шкалы спидометра и тахометрв, атак же указатели уровня топлива и температуры двигателя. На новой ПП с 2099 года, стрелки приборов спидометра и тахометра уже управляются электроникой.

Новая панель приборов во многом имеет то же устройство, что и у семейства автомобилей Самара-2. Так, отличительной особенностью от предыдущей приборки стало наличие дисплея с суточным и общим пробегом. Дополнительный дисплей показывает температуру окружающего воздуха и текущее время.

Расшифровка значений на панели приборов:

Температура охлаждающей жидкости. Запрещается передвигаться на автомобиле и заводить двигатель, если стрелка находится в красной зоне. В данном случае требуется срочная диагностика. Тахометр – показывает данные с датчика положения коленчатого вала. Красной зоной отмечена критическая частота вращения, при которой двигатель может получить критические повреждения. лампа левого указателя поворота. лампа правого указателя поворота. спидометр. шкала уровня топлива. Если стрелка находится в крайней нижней отметке, в баке сохраняется небольшой запас, которого хватит примерно на 10-20 километров пробега. лампа низкого уровня топлива

Если она загорается, то значит, что в баке осталось не более 5 литров топлива.При этом важно помнить, что автомобиль определяет уровень топлива относительно правильно и возможны некоторые отклонения, в зависимости от конкретных условий. Так, например, при движении в гору, основной запас может быть сосредоточен в противоположной от топливного насоса части бака и в результате, несмотря на значения приборов, двигатель может заглохнуть

Габаритные огни. Лампа индикации неисправности тормозной системы

В зависимости от типа приборки, показывает низкий уровень тормозной жидкости, либо неисправность электронного узла тормозной системы. Данная лампа может загораться при запуске двигателя, затем должна погаснуть после самодиагностики системы. Запрещается передвигаться на автомобиле, если индикатор горит постоянно. Индикация включения дальнего света. Сброс суточного пробега. Осуществляется при нажатии и удержании кнопки в течение 5 секунд. Дисплей с индикацией суточного/общего пробега. Неисправность ABS/Check Engine – в зависимости от версии приборки. Check Engine/ Аварийная сигнализация – в зависимости от версии ПП. Часы/Температура окружающего воздуха/Напряжение бортовой сети. Переход между режимами осуществляется кратковременным нажатием на кнопку 11. При понижении температуры воздуха ниже +20С дисплей сам переходит в режим индикации температуры. Чтобы настроить часы необходимо вращать кнопку 11 по часовой стрелке для установки минут и против часовой стрелки, чтобы выставить часы. Разряд / неисправность АКБ. Неисправность тормозной системы / включенный стояночный тормоз. Если лампа загорелась во время движении, то это свидетельствует о низком уровне тормозной жидкости в системе. Низкий уровень масла в двигателе. Не пристёгнутый ремень водителя / переднего пассажира. Горение лампочки в этом случае будет сопровождаться звуковой индикацией.

https://youtube.com/watch?v=8UuJJDiiVUE

Как Снять Торпеду На Шевроле Нива

Через окно в панели приборов для вещевого ящика как снять панель приборов шевроле нива видео винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.

Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см.

Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.

Снимите регулятор электрокорректора света фар см. Снимаем панель. Да и отзывы о нем, честно говоря, положительных эмоций не вызывают.

Снятие и установка панели приборов Нива Шевролет
Снятие панели приборов Нива Шевроле
11.16.3 Снятие, разборка и установка панели приборов

Снятие и установка панели приборов Нива Шевролет

В первую очередь это касается невозможности ремонта. Сломалась панель — покупайте новую, и заплатите, как минимум, 8 тысяч рублей.

На этом краткий обзор панели приборов 3 шевроле нива как правильно снять. Но за что такие деньги, если и выглядит-то она не совсем современно.

При тюнинге салона нива шевроле панель приборов также подвергается модернизации. Смотрятся они великолепно и устанавливаются без проблем.

Снятие панели приборов Нива Шевроле

Вот только заплатить за это придется от 9 до 20 тысяч рублей. Но за эти деньги вы получите дополнительно: Ну, а если у вас нет возможности тратить такие деньги, вы можете осовременить панель при помощи специальных наборов для тюнинга.

Они включают накладки на приборы и индикаторы разных цветов и элементы подсветки. Снимите облицовку тоннеля пола. Снимите обивки передних стоек. Возможно, при установке панели приборов вам понадобятся новые хомуты крепления жгутов проводов, так как в некоторых местах их легче перерезать, чем разъединять.

При разъединении колодок жгутов проводов маркируйте их относительно друг друга. Это облегчит работу при установке панели приборов. Свободные колодки промаркируйте отдельно. Отсоедините колодку жгута проводов панели приборов, расположенную в районе педали акселератора.

Возможно, при установке панели приборов вам понадобятся новые хомуты крепления жгутов проводов, так как в некоторых местах их легче перерезать, чем разъединять. При разъединении колодок жгутов проводов маркируйте их относительно друг друга.

Как снять и разобрать панель приборов на Ниве Chevrolet

В чем бы не заключалась проблема, понадобится разобрать панель. Выполнить это можно и самостоятельно без помощи специалиста. В точности следуйте инструкции, чтобы не возникли дополнительные сбои в системе. Снять приборную панель Шеви Niva просто, если учитывать все нюансы этого процесса.

Пошаговая инструкция

Снять щиток приборов на Chevrolet Niva быстро и без ошибок вам поможет пошаговое руководство.

Демонтаж включает в себя следующую последовательность действий:

В облицовке пускового подогревателя снимите две имеющиеся на нем заглушки и выкрутите с помощью отвертки саморезы

Обратите внимание, что они имеются и на козырьке прибора. Их тоже необходимо выкрутить.
Аккуратно выньте правую сторону панели. Снимите со всех кнопок колодки, а также разъедините разъем с МК

Обязательно запомните (или снимите на камеру) всю последовательность соединений. Это понадобится при обратной сборке.
Далее приступите к демонтажу левой стороны. В этой части находятся кнопки габаритов и включения фар. Аккуратно разъедините их с колодками и полностью уберите облицовку ПП.
За облицовкой вы увидите саморезы, на которых крепится сама панель приборов. Выкрутите их, вытащите панель и отсоедините ее от разъемов.

Снимите со всех кнопок колодки, а также разъедините разъем с МК. Обязательно запомните (или снимите на камеру) всю последовательность соединений. Это понадобится при обратной сборке.
Далее приступите к демонтажу левой стороны. В этой части находятся кнопки габаритов и включения фар. Аккуратно разъедините их с колодками и полностью уберите облицовку ПП.
За облицовкой вы увидите саморезы, на которых крепится сама панель приборов. Выкрутите их, вытащите панель и отсоедините ее от разъемов.

На этом этапе демонтаж завершен. Внимательно проверьте все детали, чтобы они были без повреждений и других недостатков. При необходимости замените их на новые. На этом же этапе производится устранение причины неполадки. После того, как вся работа будет выполнена, необходимо собрать конструкцию в правильной последовательности.

Она включает следующие действия:

Над ПП находятся отверстия в металлической планке. При установке они должны совпасть с пазами в панели с обеих сторон. Как только связь между ними будет установлена, соберите агрегат в обратной последовательности.
Перед установкой самой ПП, установите на ее язычок металлическую клипсу. Она понадобится для дальнейшего монтажа.
На заключительном этапе нажмите одной рукой на место, где была прикреплена клипса, а другой — на нижнюю часть козырька самой панели. Вы услышите небольшой щелчок. Это будет свидетельствовать о том, что процесс сборки панели Chevrolet Niva выполнен правильно и все пазы совпали.

Совет! Если вы не уверены в своих собственных силах, обратитесь к специалисту. Часто это обходится дешевле, чем самостоятельный ремонт.
