Передний мост. ваз 21213, 21214 (нива)

Лада 2131 серо-сине-зеленый › Бортжурнал › Замена сальника правого внутреннего ШРУС переднего моста на НИВЕ

Полный размер

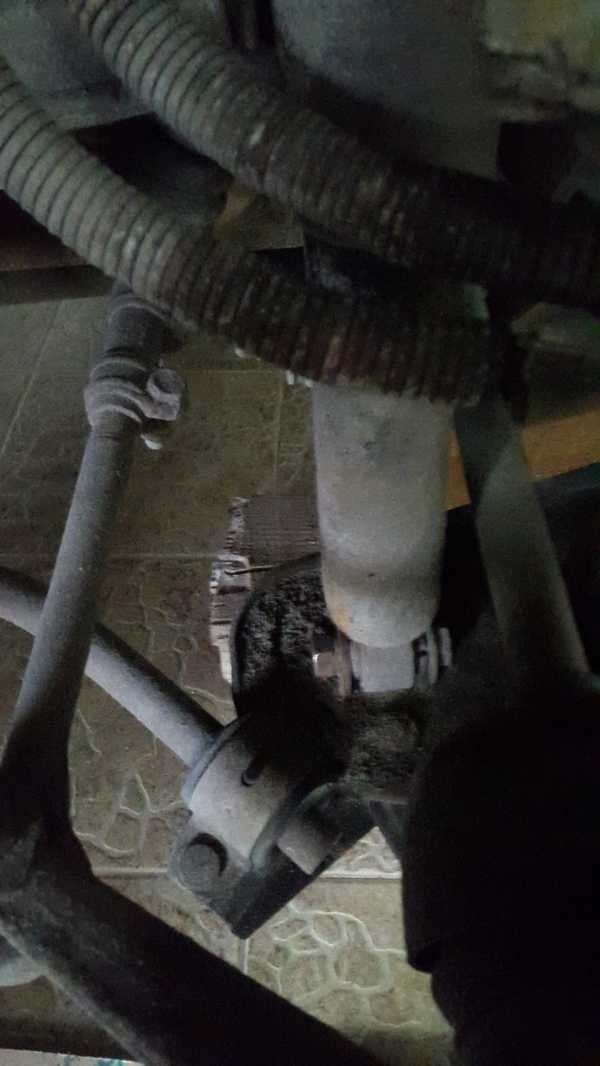

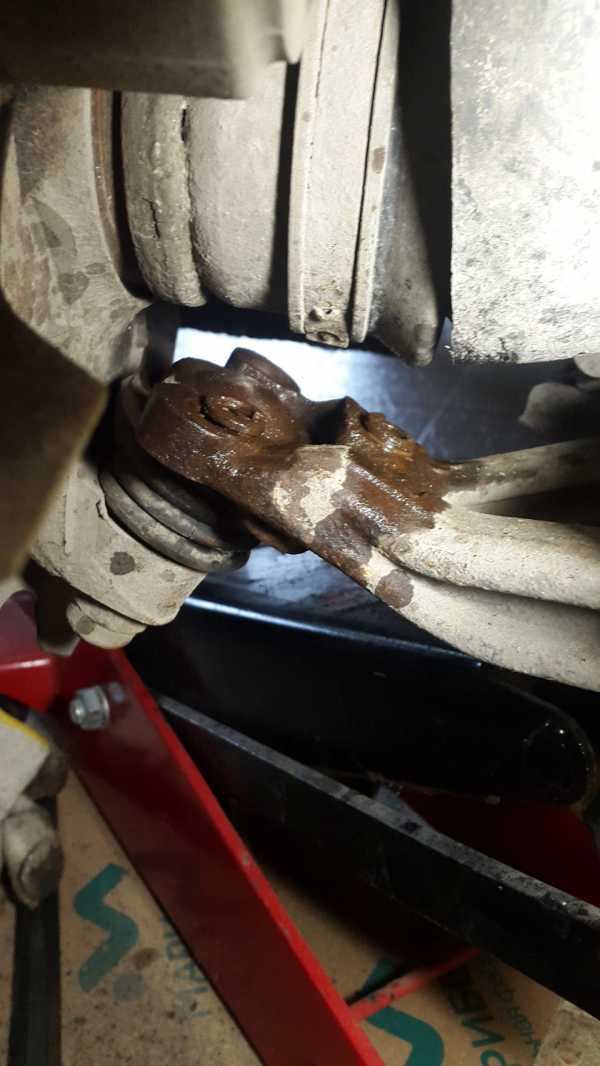

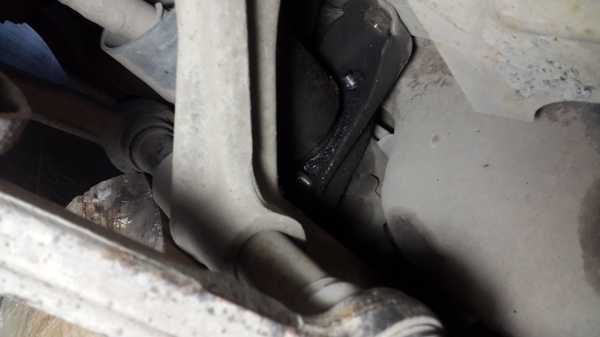

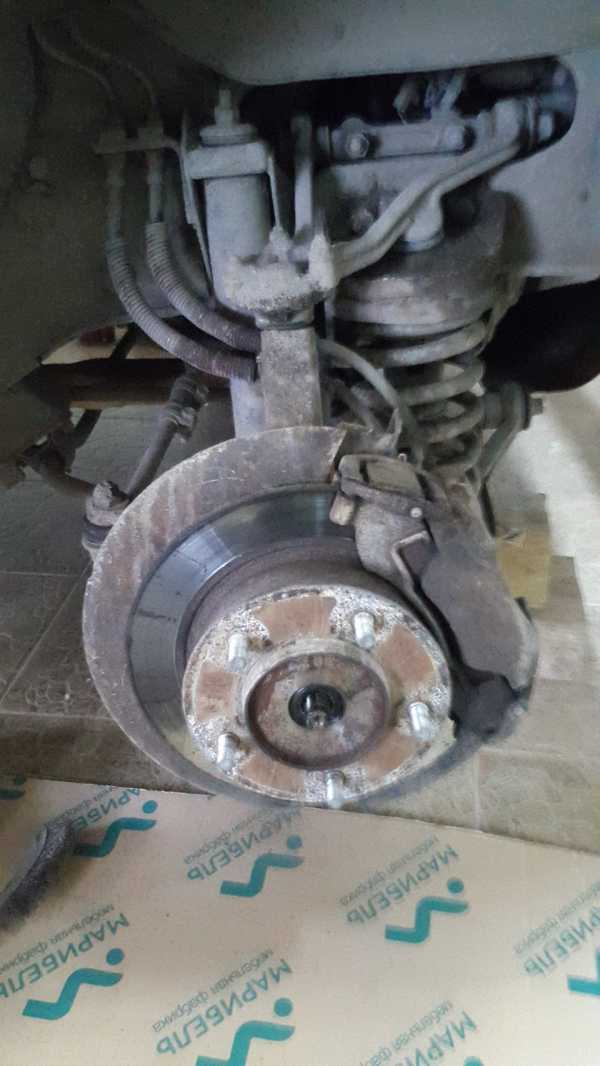

Всем добра! Появилось свободное время на очерк по замене сальника внутреннего ШРУСа переднего моста (правый) своими руками. Сопливился и тек уже более года. Как оказалось ничего сложного. Что мне потребовалось:1. Сальник — 1шт;2. Прокладка под крышку привода — 1 шт;3. Герметик — 1 шт;4. Масло — 1 л.;5. Регулировочная гайка — 1 шт.;6. Комплект болтов на шаровую — 1 комп.;7. Подшипник привода — 1 шт.И так поехали. Сливаем масло из редуктора переднего моста и переливаем его в пустую канистру, получилось около 1 л. Отворачиваем регулировочную гайку подшипников ступицы и снимаем конусную втулку. Отсоединяем нижнее крепление амортизатора от опорной чашки пружины нижнего рычага. Отсоединяем нижнюю шаровую опору от нижнего рычага передней подвески. Болты закисли намертво, но подались. Так, что купите за ранее комплект на шаровую. Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира из ступицы. Головкой на 19, сверху отворачиваем болт крепления кронштейна переднего моста к правому кронштейну опоры силового агрегата. Головкой на 13 отворачиваем гайки крепления кронштейна переднего моста и крышки подшипника корпуса внутреннего шарнира к картеру редуктора. Отводим кронштейн крепления переднего моста. Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего шарнира за приливы. Выводим корпус внутреннего шарнира из редуктора. Снимаем привод в сборе. Счишаем остатки прокладки с обоих сторон. Далее разбираем сам привод. Снимаем стопорное кольцо, с помощью щипцов или кто как может. Снял двумя отвертками. Извлекаем пружинную шайбу. Сбиваем с вала крышку подшипника, вместе с подшипником с помощью молотка через деревяшку. Снимаем подшипник корпуса внутреннего шарнира. Из проточки пассатижами извлекаем установочное кольцо. Снимаем крышку подшипника с сальником. Вынимаем сальник из крышки. Смазываем поверхность нового сальника герметиком и запрессовываем его в крышку. А дальше в обратной последовательности. В подшипнике был обнаружен люфт и соответственно заменен на новый. Работа заняла часа четыре. Для сведения. Гайка крепления крышки подшипника корпуса внутреннего шарнира М6х1,25 закручивается с моментом 19,6-24,5 Нм (2,0-2,5кгс·м). Регулировочную гайку подшипников ступицы затягиваем моментом 19,6 Нм (2,0 кгс·м), одновременно проворачивая ступицу в обоих направлениях. После этого ослабляем регулировочную гайку и снова затягиваем ее моментом 6,86 Нм (0,7 кгс·м). Затем опускаем гайку на 20-25˚. Проверяем зазор в подшипниках: он должен быть в пределах 0,02-0,08 мм. Стопорим гайку. Всем удачи на дорогах!

Полный размер

Пробег: 103 000 км

Несколько полезных советов

Поскольку двигатель больше не несет на себе дополнительную нагрузку, вы можете заменить штатные жесткие подушки силового агрегата на более мягкие, от ВАЗ классики.
При закреплении проушин на переднюю балку моста, сварку должен проводить опытный сварщик, знакомый с техникой, позволяющий не «отпускать» металл. Балка является несущим элементом конструкции авто, и уменьшать ее прочность не следует.
В местах сварки следует провести зачистку от окалины, затем тщательно загрунтовать и покрасить стыки.
После отвязки, РПМ не должен касаться двигателя и балки ни в статическом положении, ни во время движения автомобиля.
Если вы производите лифт подвески, следует подобрать комплект для отвязки с учетом увеличившихся углов ШРУС и карданного вала.
Сайлентблоки кронштейнов отвязанного редуктора подвержены износу так же, как подушки силового агрегата или элементов подвески. Замены этих элементов должна быть включена вами в перечень операций при проведении ТО.

https://youtube.com/watch?v=l70GbSx1NKM%3Ffeature%3Doembed

Что значит отвязан передний мост на ниве

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ.

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ, зачем это нужно. После очередной поездки на достаточно дальнее расстояние (700 км) по междугородним дорогам России и ближнего зарубежья, я вновь задумался о том, чем ещё можно улучшить комфорт моей пятидверной Нивы (ВАЗ 2131). Для формирования общей картины моего автомобиля: шумоизолирован, установлены анатомические сиденья, силовые пороги, экспедиционный багажник и шоссейная тихая резина на легкосплавных дисках. Искушенному читателю не нужно рассказывать, как ведёт себя длинная Нива на трассе: после четырех лет езды на «коротыше» (ВАЗ 21213) чувствую себя теперь капитаном крейсера – одним словом, ощущения только положительные.

Итак, в чем же дело? При движении с постоянной скоростью всё почти идеально – нет ни лишних шумов, ни вибраций. Но, к сожалению, по нашим дорогам с постоянной скоростью может ездить только военная техника, а на дорогах ближнего зарубежья приходится постоянно подстраиваться под ограничения скорости: 60, 80, 100 км/ч. Из этого вытекает необходимость постоянно сбавлять скорость и, следовательно, идти на интенсивный разгон – иначе говоря, активно работать педалью газа и двигателем, который, конструктивно, составляет практически одно целое с редуктором переднего моста. Благодаря такой конструкции все вибрации, возникающие при резком возрастании оборотов двигателя, передаются на редуктор и, наоборот, все моменты силы, работающие на скручивание редуктора за счет вращения переднего карданного вала и полуосей поступают на двигатель, а с него через подушки на кузов. Это если на НИВЕ не реализовано независимое крепление редуктора переднего моста – отвязка редуктора переднего моста. Отсюда в передней части автомобиля возникает вибрация, от которой, как оказалось, можно (и даже, я считаю, нужно!) избавиться.

Решение, которое я нашел для себя – это комплект независимого крепления редуктора переднего моста (отвязка редуктора переднего моста). Если говорить кратко, то это комплект деталей, который позволяет открепить редуктор переднего моста от двигателя и закрепить его на балку передней подвески и стабилизатор передней подвески. Это простое и эффективное конструкторское решение реализовано на Шевиниве (Chevrolet Niva) и испытано не одним поколением спортсменов и нивоводов. Установка комплекта независимого крепления редуктора значительно снижает вибрацию и, как следствие, низкочастотный гул в машине, который так утомляет в дальней дороге.

Важно сказать о двух бонусах, которые получает автомобиль при установке данного комплекта: корпус редуктора защищает толстая (около 7 мм) стальная пластина, а сам редуктор приобретает более низкое, в сравнении со штатным, расположение относительно оси вращения передних колёс, что благотворно сказывается на долговечности ШРУСов на лифтованных Нивах за счет приближения углов работы приводов к стандартным параметрам. Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности. Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее

Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее

Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности. Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее.

Здравствуйте! Нивоводы постоянно спорят о целесообразности отвязки редуктора переднего моста от двигателя. Мнения противоположны – от «обязательно делать» до «ни в коем случае». Доводы противников операции просты: «Заводская конструкция самая надежная».

Сторонники доработки считают, что отвязка моста снижает вибрации (а значит, продлевает ресурс редуктора), и позволяет безболезненно для полуосей производить лифт подвески. К тому же, на более поздней модели крепление моста независимое. Не буду убеждать вас в пользе этого решения, или его негативных последствиях. Я расскажу, как правильно выполнить эту работу.

Контроль и настройка зубчатых передач

Данный этап считается очень важным для сборки цилиндрического редуктора. Во время контроля определяется погрешность сделанных работ, устанавливаются нужные для долговременной эксплуатации устройства зазоры. Это завершающие этапы сборки цилиндрического редуктора. Они включают 3 операции:

Проверка, регулирование биения зубчатых колес.
Оценка пятна контакта зубьев в зацеплении передач.
Установление боковых зазоров в зацеплении.

Контроль контактного пятна зубчатого зацепления производится краской. Зубья шестерни меньшего диаметра нужно смазать тонким слоем краски, а затем медленно провернуть на 2–3 оборота. Наличие смещения контактного пятна свидетельствует об изменении расстояния между осями или об осевом перекосе. Перечисленные проблемы могут привести к преждевременной поломке оборудования.

Параметры контактного пятна определяются степенью точности зубчатого зацепления. По высоте зуба оно должно составлять от 30 до 75%, а по длине — от 30 до 95%. Увеличение процентов означает увеличение точности зацепления. Боковой зазор определяют щупом. После монтажа и регулировки обязательно механизм проверяют на плавность хода и шумность. Устраняют возникшие проблемы повторной регулировкой или заменой дефектных комплектующих.

Неисправность выключателя переднего моста и ее устранение

При износе выключателя переднего моста задержка подключения передней оси может привести к застреванию автомобиля в грязи, песке или снегу.

Порядок устранения неисправности:

1) установить неисправность выключателя переднего моста;
2) снять неисправный выключатель;
3) проверить работу установленного выключателя до опускания стоек подъемника;
4) проверить включение полного привода в ходе дорожного испытания.

Рекомендации

Выключатель переднего моста не относится к деталям, которые проверяются в ходе регулярного технического обслуживания. Он может выйти из строя как от частого использования, так и совершенно неожиданно. Если вы подозреваете, что полный привод автомобиля не включается по причине неисправности выключателя переднего моста, пригласите механика для осмотра и возможной замены выключателя.

Выключатель переднего моста необходимо заменить, когда полный привод включается с задержкой или вообще не включается.

Важно ли устранить эту неисправность

Если вы эксплуатируете автомобиль в основном на асфальте, в хороших дорожных условиях, возникновение этой неисправности не является критичным. Однако если вы проживаете в местности, где случаются сильные снегопады, или вы любите езду по бездорожью, до замены выключателя переднего моста вам следует избегать ситуаций, в которых может потребоваться использование полного привода.

Приработка зубчатого зацепления

Завершающий этап сборки цилиндрического редуктора — приработка зубчатых передач. С помощью процедуры корректируются контактные пятна, исправляются имеющиеся дефекты, увеличивается площадь соприкосновения. После приработки уменьшается шероховатость поверхности зацепления, снижается уровень шума, увеличивается рабочий ресурс передач.

Приработка поверхностей, контактирующих с зубчатым сцеплением, включает их шлифовку абразивной пастой. Зернистость материала подбирают исходя из точности зацепления, твердости зубьев. Рекомендуемый порядок обработки зацепления содержит техническая документация и инструкция. Общий алгоритм действий при приработке:

Зубья покрывают тонким слоем абразивного материала.
Механизм запускают на 5–10 минут. Частоту мотора выставляют на 20–30 оборотов в минуту.
Удаляют с пары зубьев пасту, проверяют состояние рабочих поверхностей. Процедуру можно считать завершенной, если будут присутствовать следы контакта, а задиры и другие эффекты — отсутствовать.
Пасту необходимо заменить, а затем снова запустить устройство, постепенно увеличивая тормозной момент на выходном валу.
Каждые 30 минут механизм останавливают, проверяют рабочие поверхности, меняют абразивную пасту.
После удаления абразивной пасты нужно провести обкатку механизма в течение 90–120 минут. На зубья надо периодически подавать индустриальное масло, чтобы поверхность стала гладкой и блестящей, а остатки абразивного материала полностью удалились.

При кратном числе зубьев в паре перед процедурами зуб шестерни и два входящих в зацепление зуба колеса нужно пометить. При компоновке их вводят в зацепление, чтобы обеспечить совпадение ранее приработанных зубьев. При нечетном количестве зубьев все элементы прирабатываются, поэтому помечать их не нужно.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы: • Регистрируемые постоянно; • Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать: • Вой (износ главной пары); • Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора); • Прерывистое «шаркание» (подшипника дифференциала). Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Лада 4×4 3D не хуже, чем у Давидыча › Бортжурнал › Срочное восстановление переднего моста

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте. Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Полный размерКак хорошо, когда в гараже есть смотровая яма…

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

Полный размерИзвлечение переднего моста из ВАЗ 2121 НИВА

Последовательность для извлечения моста следующая: 0) сливаем масло из РПМ; 1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула; 2) извлекаем полуоси из кулаков; 3) откручиваем ШРУСа от моста; 4) откручиваем мост от ДВС; 5) отмечаем зубилом, как был прикручен кардан к мосту; 6) домкратим мост; 7) откручивам передний кардан от моста;

Спасибо, кэп!

Полный размерДля извлечения/установки переднего моста необходимо запастись двумя домкратами

На следующий день начался поиск нужных запчастей: Картер РПМ — 2121-2302015 — 1 шт. — 3 020 р. Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р. Шпильки М12х1,25х30 — 2 шт. — 80 р. Шпильки М6х12 — 8 шт. — 24 р. Шпильки М8х20 — 3 шт. — 15 р. Шпильки М8х25 — 3 шт. — 18 р. Сапун — 2101-1700020 — 1 шт. — 60 р. Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р. Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р. Подшипник — 2101-2402025 — 1 шт. — 397 р. Подшипник — 2101-2403036 — 2 шт. — 840 р. Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р. Болк крепления фланца — 2101-2201107 — 4 шт. — 20 р. Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

Полный размерЗапчасти для восстановление переднего моста на ВАЗ 2121 НИВА

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Полный размерОдноразовая распорная втулка РПМ — 2101-2402029-01

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Полный размерРПМ ВАЗ 2121 НИВА

Полный размерПодшипник 2101-2403036

Мастер сделал всё оперативно, и уже 18ого апреля вечером собранный мост был у меня на руках:

Полный размерРПМ в новом корпусе ВАЗ 2121 НИВА

Хотелось бы обратить ваше внимание на то, что шпильки вкручивать нужно с фиксатором резьбы, которые бывают двух видов: разъёмные и неразъёмные. Я использовал фиксатор резьбы разъёмный синего цвета:. Полный размерПередний мост ВАЗ 2121 НИВА

Полный размерПередний мост ВАЗ 2121 НИВА

Зато теперь я знаю, какая у меня стоит главная пара:

Полный размерГП 2101 — 10/43

Ещё желательно было поменять подшипники и сальники на ШРУСах, но у меня не хватило рвения, чтобы за один день всё это сделать. Но не вижу в этом ничего страшного, потому что ШРУСы снимаются без снятия моста. И как-нибудь при следующем ремонте обязательно этим займусь, зч уже куплены!;)

P.S. Конечно, надо было ставить стальной корпус и сразу отвязать мост. Но тогда бы я пропустил весеннюю охоту…

P.P.S. Всем надёжных узлов и быстрого качественного ремонта!

Разборка и ремонт редуктора переднего моста

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала…

…и снимаем пластину.

Аналогично снимаем стопорную пластину правой крышки.

Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

Снимаем со шпилек шайбы.

…снимаем крышку левого подшипника коробки дифференциала.

Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…

…и, потянув за болт, снимаем крышку.

Вынимаем регулировочные гайки.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. тут).

Снимаем с хвостовика ведущей шестерни маслоотражатель.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника…

Аналогично демонтируем наружное кольцо заднего подшипника.

При подтекании масла из-под нижней крышки картера редуктора переднего моста…

…головкой «на 10» отворачиваем восемь болтов ее крепления.

…и уплотнительную прокладку.

Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

Новые наружные кольца подшипников ведущей шестерни запрессовываем подходящими отрезками труб.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.

Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.
