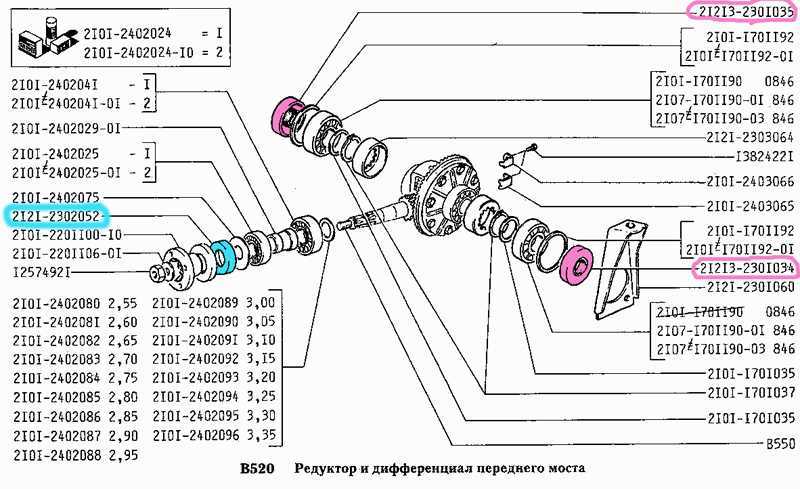

Быстрая замена сальника полуоси ваз 21213(нива)

Как включить раздатку на ниве шевроле

Управление раздаткой осуществляется при помощи рычага. Особенности устройства позволяют включить понижайку и блокировку одновременно. Чтобы выбрать пониженную передачу необходимо потянуть рычаг вверх вверх. Чтобы добавить блокировку нужно потянуть его в крайнее левое положение. Чтобы было проще ориентироваться, на рукоятке нанесены специальные обозначения:

• L-пониженная,
• N-нейтральная,
• H-повышенная (стандартный рабочий режим).

Как правильно использовать понижайку. Допустим, автомобиль передвигается по грунтовой дороге на второй или третьей передаче. Если на пути попадается большая лужа, то лучше всего остановиться, и включить пониженную передачу.

Понижайка включается только при полной остановке. Это особенность дифференциала Шевроле Нива. При этом, чтобы активировать блокировку полностью останавливать автомобиль необязательно. При этом, включенная блокировка — это не обязательное условие передвижения по бездородью. Обычно она используется лишь в том случае, если есть риск диагонального вывешивания авто.

Но можно ли включать блокировку не только при «диагоналке»? Конечно, да. Но при этом у владельца Шевроле Нива могут возникнуть некоторые проблемы. Очень часто блокировку клинит, и она остается во включенном состоянии. При этом ездить так не очень полезно для автомобиля, особенно на высокой скорости.

Есть несколько основных способов выключить блокировку. Для этого необходимо включить задний ход, немного разогнать автомобиль и попытаться выбить блокировку. Делать эту процедуру необходимо только на скорости, такой способ помогает достаточно часто.

Передвигаться на пониженной передаче лучше всего медленно, в натяг, чтобы чувствовать вращение колес

В этом случае важно не передавить педаль газа, чтобы колеса не стали прокручиваться, иначе машина начнет зарываться в грязь

Немного анатомии

Классические «Жигули» в последние годы своей жизни на конвейере АвтоВАЗа оставались едва ли не единственным в мире легковым автомобилем с жёстким ведущим мостом. Конструкция эта проста и технологична в производстве, но обладает серьёзными недостатками в эксплуатации:

• большая неподрессоренная масса моста, которая негативно сказывается на плавности хода автомобиля;
• склонность к подруливанию при наезде одним из колёс на препятствие — в это время из-за перекоса моста оба колеса наклоняются от вертикали и стремятся катиться в сторону наклона;
• уменьшение полезного объёма багажника, потому что между мостом и кузовом автомобиля должно иметься свободное пространство для перемещения моста при ходе сжатия подвески.

Достоинство жёсткого моста, помимо технологичности, в его лучшей приспособленности к плохим дорогам: клиренс под мостом практически не изменяется от нагрузки, а привод колёс надёжно защищён от внешних воздействий картером моста.

Мост «Жигулей» состоит из штампосварной балки моста (такие балки за их характерную форму называют «Банжо»), редуктора главной передачи с дифференциалом, и полуосей. Редуктор выполнен в отдельном открытом корпусе, фланец которого соединяется болтами с картером. В корпус установлены на конических подшипниках ведущая шестерня с фланцем крепления карданного вала и дифференциал с ведомым колесом. Шестерни главной передачи гипоидные, то есть их оси расположены под углом 90 градусов друг к другу, но при этом не пересекаются (являются скрещивающимися). Величина, на которую ось ведущей шестерни смещена относительно оси ведомой, называется гипоидным смещением. Такая передача, если она точно изготовлена и хорошо отрегулирована, работает мягко и с наименьшим шумом, но из-за интенсивного скольжения криволинейных зубьев она очень чувствительна к качеству и количеству масла в мосту.

Конструкция моста относительно проста и технологична, хотя и не лишена недостатков

Идём в магазин

Итак, мы сделали, всё, что могли, но течь не прекратилась. Значит, время менять сальник. Вообще-то, согласно ГОСТу, эти изделия называются «Манжеты резиновые армированные для валов». Или просто — манжеты. Если в магазине вам предложат деталь с таким названием, не удивляйтесь. Заводское обозначение детали: 2101–2402052. Дальше через тире могут быть прописаны её вариации: -01, -02 и так далее. Это все изделия взаимозаменяемые и отличаются нюансами конструкции и изготовителем

Пожалуй, самое важное при выборе сальника — это изготовитель. Выбирайте изделия известных заводов

Детали no name в принципе не должны привлекать вашего внимания, потому что не только по нашим, но и по западным стандартам на манжете должна быть маркировка товарного знака изготовителя, размерности манжеты, типа материала. Отечественный ГОСТ предусматривает ещё и маркировку года выпуска. Как правило, это две цифры года, когда была изготовлена пресс-форма, а рядом с ними точки, каждая из которых обозначает один год эксплуатации этой оснастки. Пересчитываете точки, складываете их количество с цифрами и узнаёте, в каком году была изготовлена ваша деталь. Год изготовления важен, потому что со временем любая резиновая смесь «стареет», теряя свою форму и упругость.

Тип смеси, из которой изготовлен сальник, тоже имеет немаловажное значение. Самый дорогой и самый стойкий — фторкаучук

Он хорошо работает в агрессивных средах и при высоких температурах. Обычно он маркируется латинскими буквами FBR. Оптимальным по показателю цена — качество для автомобильных трансмиссий считается бутадиен-нитрильный каучук (NBR). Также встречаются сальники из акрилатного полимера ACM, но их обычно применяют в узлах, которые не должны подвергаться прямому воздействию воды. Химики постоянно совершенствуют свою продукцию, поэтому принципиальных различий между смесями становится всё меньше,за счёт вводимых в них добавок, улучшающих слабые стороны тех или иных рецептур. Почитайте отзывы в интернете, послушайте рекомендации продавца и принимайте решение исходя из своих финансовых возможностей.

При внешнем осмотре в первую очередь обращайте внимание на качество рабочей кромки: она должна быть ровной и гладкой по всей окружности. Можно воспользоваться увеличительным стеклом

Будет большим плюсом для сальника редуктора наличие внешнего пыльника — как бы второй кромки, но без пружины и с отверстием чуть большего диаметра. Пыльник, сообразно с названием, защищает рабочую зону от пыли и грязи. Наличие наклонной насечки на пыльнике или рядом с рабочей кромкой говорит о том, что сальник предназначен для валов, вращающихся в одном направлении.

Проводим замену подшипника полуоси на автомобилях ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 своими силами

Подробно описывать процесс снятия колеса, барабана и полуоси в данной статье я не буду (информацию на эту тему Вы сможете получить, нажав на ссылку). Вкратце, только важные моменты:

Отпускаем трос ручника (необходимо для облегчения съема тормозного барабана). Сам тормозной барабан может «прикипеть» к полуоси и сбить его можно с помощью деревянной наставки (смотрим фото 1). Именно деревянной, так как при использовании металлической наставки можно повредить тормозной барабан.

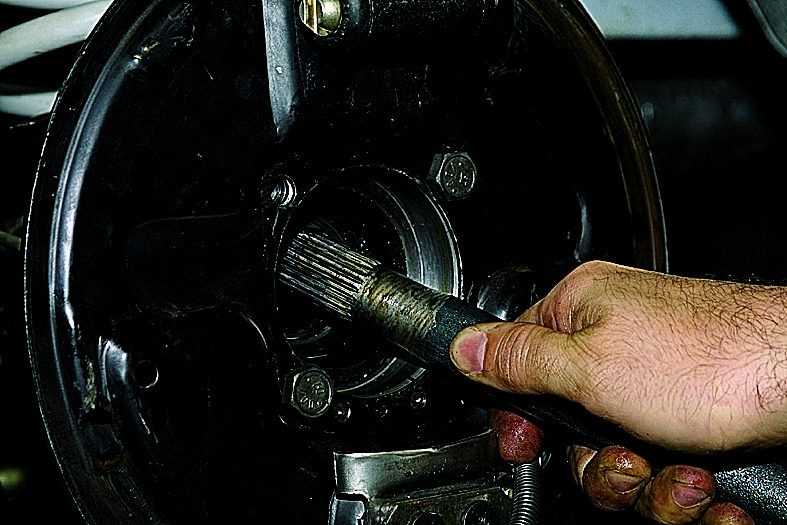

Вытащить полуось, при отсутствии ударного съемника, можно при помощи снятого колеса. Прикручиваем колесо обратной стороной к полуоси (достаточно будет двух болтов) и резкими ударами выбиваем полуось.

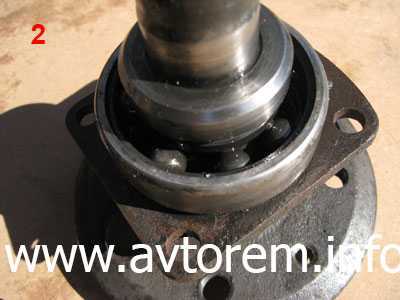

На фотографиях 2 и 3 Вы сможете посмотреть примеры «убитого» подшипника и сальника полуоси. Далее, собираем необходимый инструмент и инвентарь для замены подшипника.

1. Молоток, зубило и очень хорошо, если у Вас будет болгарка.

2. Металлическая труба с внутренним диаметром 32 мм и длиной не менее 80 см.

3. Торцевая головка на «32».

4. 50-100 грамм моторного или трансмиссионного масла, подойдет и «отработка». Так же пригодится Литол-24.

5. Газовая или бензиновая горелка, в общем, думаем об источнике огня, на котором Вам придется нагреть запорное кольцо. Без пятого пункта обойтись никак не получится, так как запорное кольцо напрессовывается на полуось только после нагрева.

Снимаем запорное кольцо и подшипник:

При помощи зубила рубим запорное кольцо (фото 4) или, при наличии болгарки, срезаем часть кольца (фото 5). Надрезать кольцо желательно, так как показано на фотографии. И полуось останется целой и ослабленное кольцо легко можно будет сбить.

Когда запорное кольцо снято, можно попробовать снять подшипник, способом показаным на фото 6. Если же так подшипник сбить не получилось, то придется опять брать в руки болгарку и с ее помощью удалять подшипник (не забываем о защитных очках): с двух сторон разрезаем внешнее кольцо подшипника, шарики и сепаратор после этого удаляются без проблем, после чего делаем неглубокие надрезы (резать до конца опасно, т.к. можно повредить полуось) с двух сторон на внутреннем кольце подшипника и используя зубило, наносим удары в разрезы и раскалываем кольцо. Готово. Задача выполнена. Главное, повторюсь, не забывается о защите глаз, как при работе с болгаркой, так и с зубилом.

После снятия подшипника, удаляем с полуоси следы грязи и масла.

Устанавливаем подшипник и запорное кольцо:

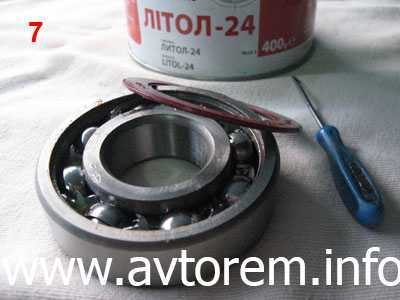

Перед установкой подшипника необходимо аккуратно снять с него пыльник и проверить наличие смазки (часто недобросовестные производители оставляют подшипники без смазки). При необходимости смазать подшипник литолом (фото 7).

С помощью заранее приготовленной металлической трубы, запрессовываем подшипник на полуось (фото 8).

И приступаем к нагреву запорного кольца (фото 9), в моем случае — это бензиновый примус. Нагреваем кольцо до ровного пепельного цвета (стараемся не перегреть), пассатижами берем и надеваем на полуось (увеличенная часть кольца смотрит вверх). С помощью трубы сажаем кольцо вплотную к подшипнику и быстро охлаждаем маслом (фото 10), если этого не сделать, то пыльник подшипника может деформироваться от нагрева. И прийти в негодность. А подшипник без пыльника — это деньги на ветер!

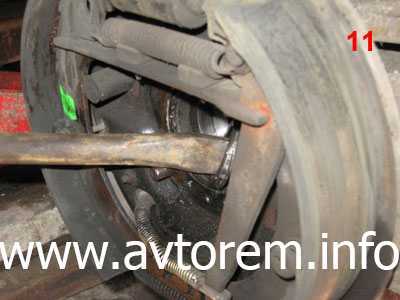

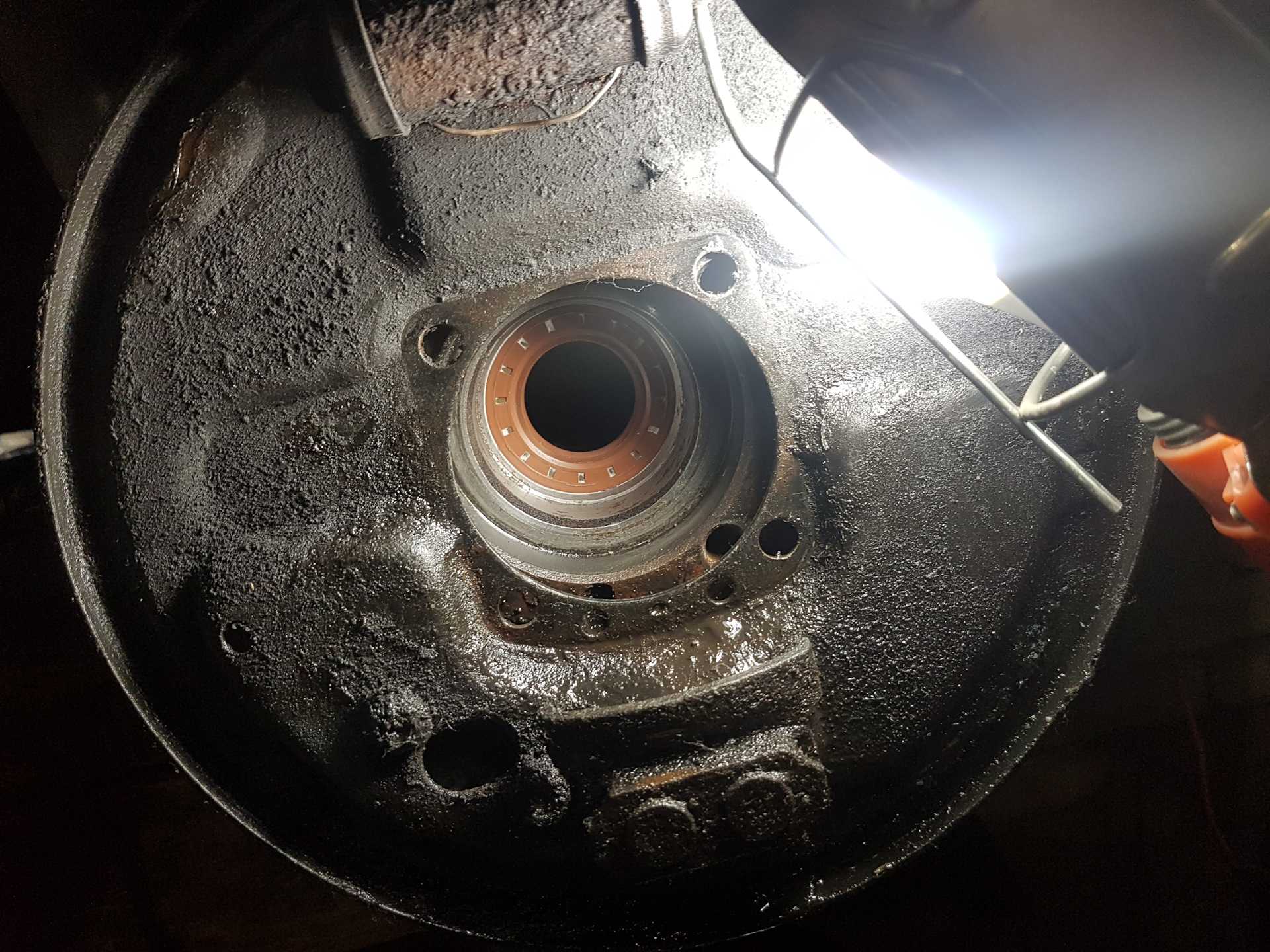

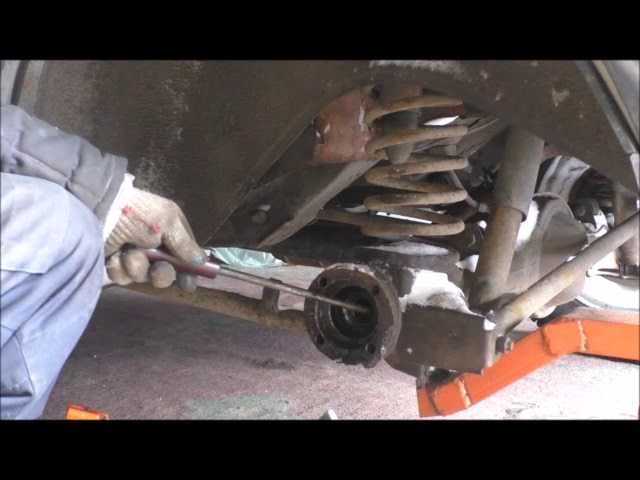

Пока полуось «остывает», проводим замену сальника. С помощью монтировки выталкиваем сальник из посадочного гнезда (фото 11). Установить сальник можно при помощи молотка и торцевой головки на «32» (на фото 12 я использую специальную оправку). Полуось остыла и сальник на месте, значить можно начинать сборку! Все, замена подшипника полуоси на автомобиле ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 прошла успешно!

Если после прочтения статьи у Вас остались или появились вопросы, возможно у Вас что-то не получилось или наоборот все отлично вышло, не стесняйтесь, пишите, спрашивайте. Постараюсь ответить как можно быстрее.

Бывают случаи когда полуось вытащить из заднего моста не получается. Прикипел или заржавел подшипник в посадочном месте. И для того чтоб ее выбить можно использовать снятое колесо (об этом способе я уже писал выше), но если и этот вариант Вам не подошел, то тогда остается последний и самый верный способ — ударный съемник полуоси! Смотри рисунок ниже:

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

1. Сам сальник.
2. Распорная втулка.
3. Маслоотражающая шайба.
4. Новое трансмиссионное масло.

Масла потребуется 1,35 л. по «Мурзилке» его рекомендуют менять вместе с сальником. Из инструментов в идеале необходимо:

1. Головка на 24
2. Ключ на 17(можно головку).
3. Динамометр(можно заменить пружинными весами до 15 кг. )или динамометрический ключ не менее, чем на 150 Н*см.
4. Рожковый ключ на 13.
5. Хорошая, толстая плоская отвёртка.
6. Оправка под сальник.
7. Молоток или киянка.
8. Ёмкость под старое масло.
9. Ветошь.
10. Маркер.
11. Домкрат.

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.

Отсоединяем карданный вал от редуктора и видим гайку на 24, но не откручиваем. Вот сейчас пригодиться динамометрический ключ или динамометр. Нам необходимо измерить усилие на входе в редуктор до того момента, как вывешенное колесо начнёт прокручиваться. Домкратом вывешиваем любое заднее колесо и дальше по ситуации:

• если у Вас динамометрический ключ, то просто крутим им гайку на 24 до начала прокручивания колеса и смотрим на показания на ключе в этот момент. Запоминаем их т.к. при сборке будем затягивать с таким же усилием.
• если у Вас динамометр (или весы), то зацепляемся им за болт и тянем пока вывешенное колесо не сдвинется с места. Запоминаем показания т.к. при сборке будем затягивать гайку до той степени, пока не добьёмся таких же показаний.
• если у Вас вообще ничего нет, то делаем метку на фланце, гайке и редукторе и считаем на сколько оборотов откручиваем гайку, что бы закрутить на такое же количество оборотов.

Снимаем колесо с домкрата (но далеко его не убираем) и откручиваем гайку на 24. Для того, чтобы её открутить подкладываем кирпичики под колёса, в качестве стопоров или же вкручиваем 2 болта и делаем упор из монтажки или трубы как показано на фото ниже.

Далее киянкой или молотком через деревянную проставку сбиваем фланец редуктора.

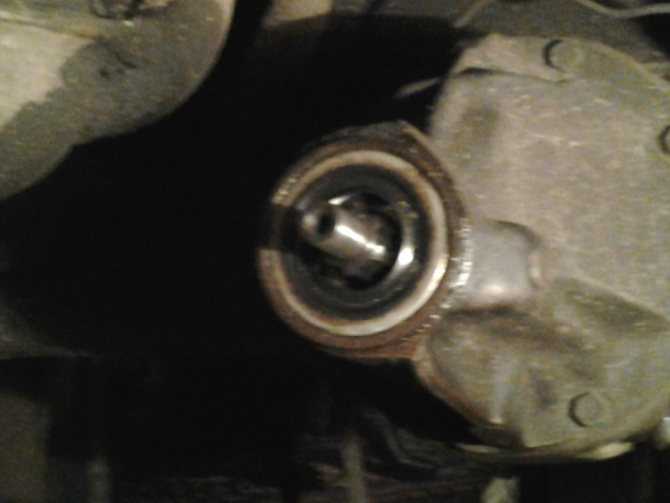

Вот теперь видно сам сальник и можно его достать отвёрткой или гаечным ключом.

Установка нового сальника в редуктор заднего моста.

Протрите место установки сальника от пыли и мусора Проверьте фланец на наличие выработки или ржавчины. Перед установкой, внешнюю часть сальника смажьте литолом. Запресуйте новый сальник через оправку на глубину 1.7-2мм от края редуктора. Если на фланце большая выработка, то сальник лучше забить немного глубже или наоборот слегка недобить. Упор делать только на внешний край сальника, иначе можно его повредить.

После установки сальника смажьте из маслёнки его внутреннюю часть маслом. И устанавливаем фланец.

Как затянуть гайку фланца заднего редуктора классики.

Затягиваем гайку исходя из того, что у Вас было для того, чтобы измерить силу с которой она была затянута. После затяжки проверьте, что бы не было люфта ни осевого (вперёд-назад), ни вверх-вниз, вправо-влево.

Собираем далее в процессе обратном сборке. Не забудьте долить масло в редуктор.

Ровных Вам дорог!

Объявления

Преподаватель американского университета проводит

Наш сервис осуществляет живые лайки на фото заказчиков, которые

Смартфон Lenovo S5 Pro 6/128GB смартфон с Android 8.1 поддержка двух SIM-карт экран 6.2″,

ОС Android 8.1, экран: 6.4″, Super AMOLED, 2960×1440, процессор: Exynos 9810, , 8-ми ядерный, камера: 12Мп, GPS, ГЛОНАСС, с

Предоставляем полный пакет услуг «ПОД КЛЮЧ» в приобретении авто из

Новый флагманский смартфон Galaxy Note9 – устройство с высокой

Наш сервис осуществляет живые лайки на фотографии заказчиков,

Наш сервис предоставляет настоящие лайки на фотографии

Автодом микрогрузовик SUZUKI CARRY кемпинг кузов DA63T модификация TRUCK CAMPING год

Наш сервис осуществляет настоящие лайки на фотографии

Замена сальника ведущей шестерни главной передачи ВАЗ Классика, ВАЗ 2121 Нива

Симптомы: утечка масла из-под хвостовика ведущей шестерни задней передачи, следы масла на внешней поверхности редуктора заднего моста.

Возможная причина: поврежден сальник ведущей шестерни главной передачи.

Инструменты: набор гаечных ключей, набор отверток, молоток, двухзахватный съемник, динамометрический ключ, домкрат, опоры под кузов.

Примечание. Наличие незначительной масляной пленки на картере редуктора заднего моста не является причиной замены сальника. Визуально причина выглядит в виде масляных капель на том самом картере.

Не пытайтесь выполнить нижеописанные работы самостоятельно, если вы являетесь начинающим автолюбителем и не имеете опыта в проведении подобных работ, так как при неквалифицированной замене сальника ведущей шестерни могут возникнуть проблемы с редуктором, что, в свою очередь, потребует немалых затрат на оплату услуг специализированной мастерской по ремонту редуктора заднего моста.

1. Установите автомобиль на эстакаду или смотровую яму.

2. Удалите масло из заднего моста.

3. Разъедините карданный вал и фланец ведущей шестерни задней передачи.

4. Переведите рычаг стояночной тормозной системы в крайнее верхнее положение.

5. При помощи торцевого ключа «на 24» открутите гайку, которая крепит фланец хвостовика.

Примечание. Зафиксировать фланец от проворачивания можно и без активации стояночной тормозной системы. В данных целях вставьте в отверстия, расположенные во фланце ведущей шестерни главной передачи, два болта. Удерживайте фланец с помощью подходящего инструмента за данные болты и одновременно открутите гайку.

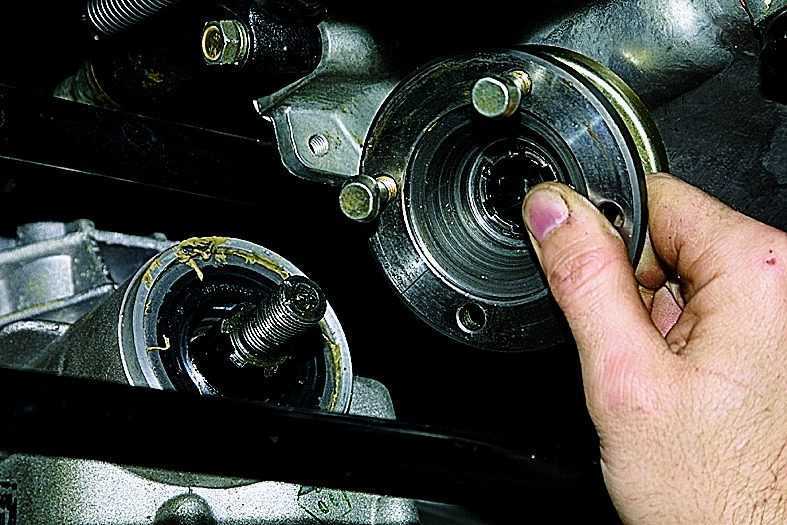

6. Используя двухзахватное съемное устройство, произведите спрессовку фланца хвостовика шестерни со шлицев. При отсутствии съемного устройства попробуйте снять фланец усилием рук.

7. Снимите с хвостовика шестерни главной передачи шайбу и фланец с грязеотражателем.

8. При помощи отвертки подденьте сальник и извлеките его из отверстия в картере редуктора.

Примечание. Прежде чем осуществлять установку нового сальника ведущей шестерни главной передачи, произведите проверку состояния цилиндрической поверхности фланца, которая контактирует с сальником. Зачастую на данной поверхности образуется ржавчина, а также данная поверхность изнашивается. Данные дефекты следует устранить полировкой.

Если на цилиндрической поверхности фланца присутствует глубокая канавка, произведите запрессовку сальника со смещением, то есть чтобы сальник немного выступал относительно торцевой поверхности горловины редуктора.

9. Обработайте пластичным смазочным материалом рабочую кромку и посадочную поверхность нового сальника.

10. Произведите запрессовку нового сальника, нанося удары молотком по нему через втулку подходящего диаметра. Не допускайте перекосов детали.

11. Произведите монтаж всех ранее снятых с хвостовика деталей. Замените новой самоконтрящуюся крепежную гайку фланца хвостовика.

12. Вывесьте заднюю часть автомобиля.

13. Выведите из зацепления полуось и шестерни дифференциала.

14. Фиксируйте фланец хвостовика за болты, которые вкручены в отверстия во фланце, следом затяните гайку хвостовика при помощи динамометрического ключа моментом 120 Н∙м, а затем проверните фланец усилием руки. Сопротивление должно быть минимальным и равномерным. Вращение фланца должно происходить без заеданий, щелчков и заклиниваний. При выявлении указанных дефектов редуктор заднего моста необходимо отремонтировать, воспользовавшись услугами специализированной мастерской.

Также убедитесь в отсутствии или же наличии осевых люфтов в подшипниках хвостовика. Не допускается даже минимальный люфт. При обнаружении люфта увеличьте усилие затяжки гайки хвостовика на 20–30 Н∙м, а затем снова проверьте люфт и плавность вращения фланца. Однако помните, что суммарный момент затяжки не должен превышать 225 Н∙м, так как при большем усилии существует вероятность повреждения распорной втулки. Если люфт не поддается устранению, обратитесь в мастерскую для ремонта редуктора заднего моста.

Если при дополнительной затяжке гайки момент не увеличивается, а также остается менее необходимого значения (120 Н∙м), значит распорная втулка «просела». В этом случае ее необходимо заменить с разборкой редуктора в специализированной мастерской.

Как обойтись без ремонта?

Поиск позволяет получить представление о предлагаемых специалистами ценах и условиях выполнения работ. Любой ремонт предполагает определенные затраты времени

Если вы в нем жестко ограничены, рекомендуем обратить внимание на альтернативные варианты решения проблемы

Новую КПП ВАЗ 2106, КПП 2107 купить можно без особых усилий. Дефицита деталей на рынке не наблюдается. Но новая коробка обойдется недешево. Хотите сэкономить? КПП на ВАЗ 2107 б/у купить – отличный вариант. Но здесь следует учитывать риски. Покупка запчастей с рук не всегда оказывается удачной.

Нужны гарантии качества детали? Обмен коробки ВАЗ 2107, другой модели непосредственно в мастерской – отличное решение. Вы получаете гарантированно рабочий узел трансмиссии, экономите время на ремонте.

В нашей мастерской замена КПП на ВАЗ 2104, 2107, других моделей выполняется высококвалифицированными специалистами. Переборку узлов, их подготовку к обмену мы также осуществляем самостоятельно. Это позволяет гарантировать качество результата. К обмену предлагаются КПП с большим запасом прочности. Автослесарные работы выполняются максимально оперативно. Приемлемые цены на коробки, услуги мастеров делают ремонт выгодным.

Замена сальника хвостовика ваз 2106. Как проверить редуктор заднего моста

Производить замена сальника хвостовика ваз 2106 необходимо тогда, когда есть утечка масла из-под хвостика редуктора. Выглядит данная поломка следующим образом: появляются капли смазки с внешней стороны поверхности корпуса редуктора. Бывает иногда, что плёнку масла принимают за повреждение. Только в том случае, когда на поверхности есть капли, то это уже и есть показатель для замены сальника хвостика заднего моста. Такое повреждение вы легко можете устранить и самостоятельно.

Необходимые инструменты для замены сальников:

Если решили самостоятельно приступить к замене сальников, подготовьте предварительно такие инструменты:

• Набор отвёрток;
• Набор гаечных ключей;
• Молоток;
• Небольшую ёмкость под масло;
• Торцовый ключ или же головку на «24»;
• Для выкрутки сливной пробки возьмите шестигранник;
• Двухлапчатый съёмник;
• Динамометрический ключ;
• Для заливки смазки шприц;
• Домкрат;
• Подставки под кузов.

Важно: всю работу по замене сальников на ВАЗ 2106 стоит проделать качественно

Иначе любая оплошность и неосторожность могут повлечь за собой неприятные последствия и привести к ремонту редуктора моста. Если сомневаетесь в своих силах, лучше обратитесь в сервис

Так вы обезопасите себя от лишних затрат и непредвиденного ремонта автомобиля

Если сомневаетесь в своих силах, лучше обратитесь в сервис. Так вы обезопасите себя от лишних затрат и непредвиденного ремонта автомобиля.

Как снять сальник хвостовика на ваз 2106:

Чтобы удобно было менять сальник хвостика, поставьте автомобиль на смотровую яму либо же на эстакаду. Предварительно подготовьте новые сальники хвостика. Старый сальник имеет потёртый вид и излишки масла. Его немедленно нужно извлечь. Для этого приступайте к следующим действиям:

1) Выкручивайте сливную пробку на корпусе редуктора, используя шестигранник. Здесь нужно подставить ёмкость для масла;

2) Подождите, пока смазка полностью не стечёт с редуктора. Вкрутите пробку обратно;

3) Разъедините фланец ведущей шестерёнки задней передачи и карданный вал;

4) Поставьте автомобиль на ручник;

5) С помощью торцевого ключа на «24» начинайте откручивать гайку, которая держит фланец хвостика.

Для фиксации фланца от вращения не обязательно применять ручной тормоз.

6) Вставьте в отверстие во фланце шестерни главной передачи несколько болтов;

7) С помощью специальных инструментов постарайтесь удержать фланец за данные болты. При этом откручивайте гайку;

Хирургия или терапия?

Итак, наш «раненный» мост «истекает маслом» вокруг фланца ведущей шестерни, и мы готовы его спасать. Но сначала, как это водится у серьёзных врачей, нужно разобраться с причиной «заболевания». С чего, как правило, начинается приём у участкового терапевта? Конечно, с измерения температуры и давления. Вы, может быть, удивитесь, но приступая к ремонту моста, нам тоже стоит вспомнить об этих физических характеристиках. И вот почему. При работе ведущий мост довольно сильно нагревается — температура в картере может достигать 80 градусов по Цельсию. А так как, в идеале, картер моста представляет собой герметичную ёмкость, то вместе с нагревом в замкнутом пространстве растёт и давление. Таков закон физики. Возросшее давление дополнительно нагружает все сальники и прокладки моста, прорываясь наружу там, где, по каким-то причинам, сопротивление меньше. Часто это сальник ведущей шестерни, подверженный самому интенсивному трению. Чтобы снизить давление, на картер моста устанавливают клапан (сапун), который сбрасывает его излишки. Поэтому первое, с чего нужно начать диагностику течи — это с проверки работоспособности и очистки сапуна от грязи. Колпачок клапана должен свободно вращаться. При лёгком нажатии на колпачок сверху, он должен свободно перемещаться, и возвращаться в исходное состояние при снятии нагрузки.

Если очистка сапуна не помогла, и течь продолжается — время готовить «хирургические инструменты». В нашем случае будет достаточно обычного слесарного набора, хотя неплохо прихватить ещё моток ниток и ручной безмен (динамометр) с хорошей шкалой.

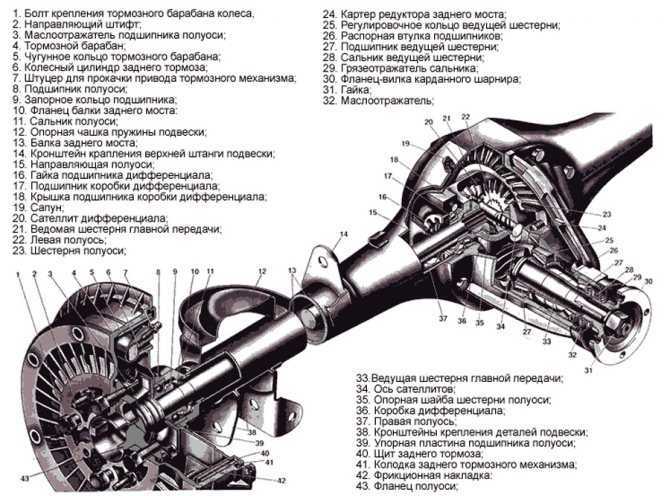

Устройство заднего моста

Конструкцию заднего моста ВАЗ 2101 составляют два основных элемента: балка и редуктор. Эти два узла объединены в один механизм, но при этом выполняют разные функции.

Мост состоит из двух основных узлов: балки и редуктора

Что такое балка

Балка представляет собой конструкцию из двух жёстко соединённых при помощи сварки чулок (кожухов). В концы каждого из них вварены фланцы, предназначенные для размещения полуосевых сальников и подшипников. Торцы фланцев имеют по четыре отверстия для установки тормозных щитов, маслоотражателей и пластин, прижимающих подшипники.

Средняя часть задней балки имеет расширение, в котором размещён редуктор. Спереди этого расширения есть проём, закрывающийся картером.

Задняя балка состоит из двух соединенных между собой пустотелых чулок

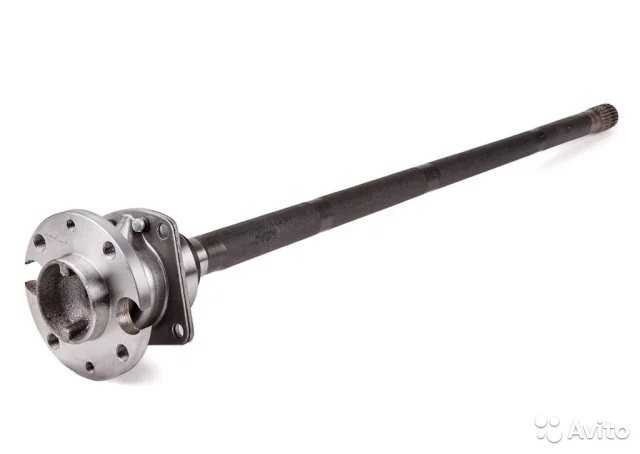

Полуоси

Полуоси машины установлены в чулках. На внутренних концах каждой из них имеются шлицы, при помощи которых они соединены с полуосевыми шестернями редуктора. Их равномерное вращение обеспечивается при помощи шариковых подшипников. Наружные концы оснащены фланцами для крепления тормозных барабанов и задних колёс.

Полуоси передают вращающий момент от редуктора к колесам

Редуктор

Конструкция редуктора состоит из главной передачи и дифференциала. Роль устройства заключается в том, чтобы равномерно распределить и перенаправить усилие от карданного вала к полуосям.

В конструкцию редуктора входят главная передача и дифференциал

Главная передача

В механизм основной передачи входят две шестерни конической формы: ведущая и ведомая. Они оснащены спиральными зубьями, обеспечивающими их соединение под прямым углом. Подобное соединение называется гипоидным. Такая конструкция главной передачи позволяет существенно улучшить процесс притирки и приработки шестерён. Кроме этого достигается максимальная бесшумность во время работы редуктора.

Шестерни основной передачи ВАЗ 2101 имеют определённое количество зубьев. У ведущей их 10, а у ведомой — 43. Отношение количества их зубьев определяет передаточное число редуктора (43:10 = 4,3).

Главная передача состоит из ведущей и ведомой шестерен

Ведущая и ведомая шестерни подбираются в пары на специальных станках в заводских условиях. По этой причине в продаже они представлены также попарно. В случае ремонта редуктора замена шестерён допускается исключительно комплектом.

Дифференциал

Межосевой дифференциал необходим для обеспечения вращения колёс машины с разными значениями скорости в зависимости от нагрузки на них. Задние колёса авто во время поворачивания или преодоления препятствий в виде ям, выбоин, выступов проходят неодинаковое расстояние. И если бы они были соединены с редуктором жёстко, это приводило бы к постоянным пробуксовкам, вызывая быстрый износ шин, дополнительную нагрузку на детали трансмиссии, а также потерю контакта с дорожным покрытием. Перечисленные проблемы решаются при помощи дифференциала. Он делает колёса независимыми друг от друга, тем самым давая возможность машине свободно входить в поворот или преодолевать различные препятствия.

Дифференциал обеспечивает вращение задних колес с разными скоростями при преодолевании автомобилем препятствий

Дифференциал состоит из двух полуосевых шестерён, двух шестерён-сателлитов, регулировочных шайб и чугунной коробки, выполняющей роль корпуса. Полуоси входят своими шлицами в полуосевые шестерни. Последние опираются на внутренние поверхности коробки при помощи регулировочных шайб, имеющих определённую толщину. Между собой они контактируют не напрямую, а посредством сателлитов, которые не имеют жёсткой фиксации внутри коробки. Во время движения автомобиля они свободно перемещаются вокруг своей оси, но ограничены поверхностью ведомой шестерни, что препятствует смещению оси сателлитов из посадочных гнёзд.

Корпус дифференциала с механизмом установлен внутри редуктора на роликовых подшипниках, напрессованных на опорные шейки корпуса.
