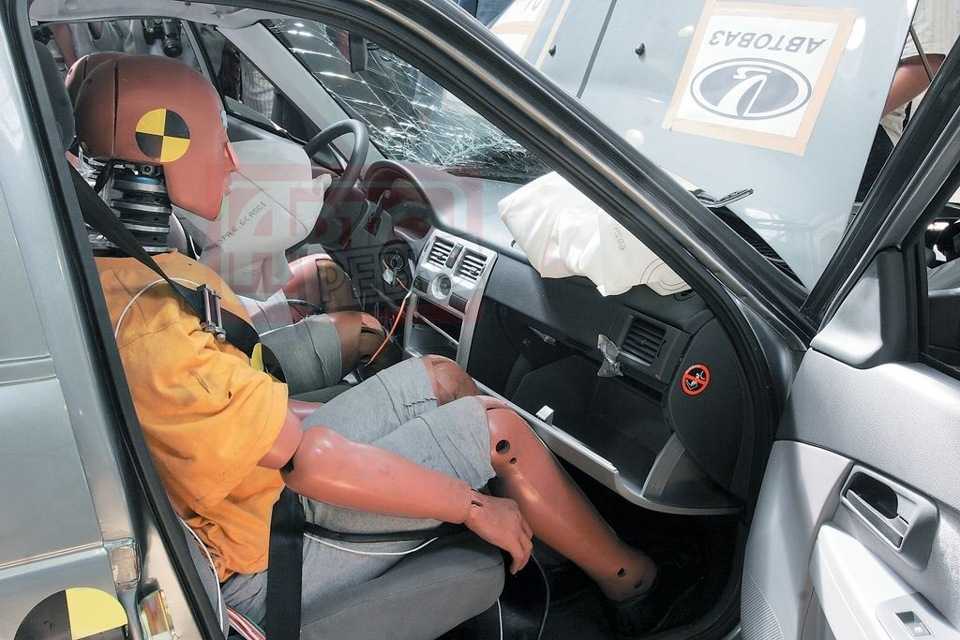

Лада приора подушка безопасности, как важный элемент спасения жизни 1

Общие правила демонтажа подрулевого шлейфа

Перед демонтажем конструкции необходимо ознакомиться с последовательностью работ. Инструкции по демонтажу для распространенных марок авто можно найти в интернете. Если такие сведения в сети отсутствуют, следует руководствоваться следующими общими правилами:

1. Перед произведением работ необходимо установить рулевое колесо в среднее (нулевое) положение. Если в инструкции указано сместить руль в определенное положение (например, некоторые модели VW), следует выполнить смещение, одновременно нанеся метки на руль и защиту рулевой колонки.

2. Далее следует приступить к разборке кожуха колонки. Помимо саморезов она крепится на защелках, поэтому разбор необходимо производить в теплом помещении, чтобы их не заломать.

3. На внутренней стороне руля может быть предусмотрено специальное крепление подушки безопасности.

Демонтировать подушку безопасности следует с особой осторожностью. Лучше в этот момент воспользоваться помощью

Часто после откручивания крепления она сразу «отваливается», так как дополнительных элементов крепежа (направляющих, скоб и др.) не имеется. Если подушка оторвется от проводки, она придет в негодность. Напомню, что работу с подушкой необходимо производить при отключенной клемме АКБ.

4. После освобождения конструкции руля приступают к откручиванию болта его крепления. Перед его откручиванием обязательно наносят риски на рулевой вал и рулевую втулку, чтобы не было проблем с дальнейшей корректной установкой руля.

5. Дальнейший этап – снятие «стрекозы» (блоков подрулевых переключателей света, стеклоочистителей, поворотников и др.) Перед этим необходимо отсоединить все разъемы к ним. В некоторых моделях авто шлейф можно снять, не демонтируя «стрекозу».

6. Обычно подрулевой шлейф крепится на скобах, иногда находится под пластмассовой защитой.

7. Итак, подрулевой шлейф в руках. Сначала производят визуальный осмотр. Если сам шлейф пожеван, оборван либо нарушена его целостность, то, скорее всего, его необходимо менять, лучше в сборе. Если он имеет незначительные повреждения, можно отремонтировать. Самостоятельно ремонтировать шлейф без специального опыта не советую. Можно отнести к специалистам по ремонту мобильной техники или ноутбуков. Они на этом не один шлейф съели. Можно, конечно навесить пару припойных «соплей» при помощи флюса из таблетки аспирина, но не факт, что такой контакт прослужит долго.

Индикатор подушки безопасности: что нужно знать

Если коротко, в момент срабатывания датчика на модуль управления подушками поступает сигнал, далее модуль активирует пиропатрон, подушка практически моментально наполняется газом, что и приводит к ее раскрытию (срабатыванию).

Результат — вместо прямого контакта с различными жесткими элементами в салоне водитель и пассажиры ударяются об подушку. Это позволяет избежать серьезных травм и значительно снижает другие возможные риски.

Сразу отметим, данная система имеет режим самодиагностики, то есть перед каждой поездкой во время поворота ключа в замке зажигания блок управления подушками (модуль подушек безопасности) опрашивает все элементы системы, проверяя их работоспособность.

Именно в этом момент на панели приборов загорается значок подушки безопасности (в виде изображения сидящего и пристегнутого ремнем безопасности человека, перед головой которого нарисован круг, символизирующий подушку). Значок может моргать или горит постоянно.

Также на многих авто вместо указанной пиктограммы может просто загораться надпись AIRBAG, Airbag SRS или просто SRS, заключенная в квадрат и т.п. Как правило, значки и надписи, связанные с подушками, красного и желтого цвета. Кстати, аналогичным образом диагностику проходят и другие системы, в результате чего на панели горит «чек», значок аккумулятора, ABS и т.п.

Так вот, после запуска двигателя в норме через 2-3 секунды основные индикаторы, в том числе и горящая или моргающая лампочка подушек, должны погаснуть. Если это не так, постоянно горит или моргает подушка безопасности, тогда система уведомляет водителя о том, что имеет место ошибка, сбой или неисправность подушки безопасности.

Единственное исключение представляет собой надпись PASS AIRBAG OFF. Обычно эта надпись сервисная, желтого цвета и указывает на то, что подушка безопасности переднего пассажира отключена. Дело в том, что в ряде случаев (например, при перевозке маленьких детей в автокресле на переднем сидении) пассажирскую подушку нужно отключать из соображений безопасности.

Такой индикатор не является неисправностью или ошибкой и просто напоминает водителю о том, что подушка пассажира деактивирована и достаточно выполнить ее активацию при такой необходимости. Другое дело, если загорелась подушка безопасности прямо на ходу или не гаснет после запуска двигателя автомобиля. В этом случае индикатор подушек безопасности указывает на различные проблемы.

Трудности при замене

У многих пользователей часто возникают вопросы при замене старого руля на новый. Вот ответы на самые распространенные из них.

Вопрос 1: Подходят ли крепления от разных моделей?

Ответ: Крепления идентичны, поэтому руль Priora 2 SE рекомендуется к использованию и на старых моделях.

Вопрос 2: Снял руль, а теперь не могу поставить новый обратно, вручную не идет, что делать?

Ответ: Если деталь была демонтирована, то и обратно ее также можно установить. Руль устанавливается нажатием рук в сторону вала, без использования инструментов по типу молотка, но все может получиться не с первой попытки. Не нужно совершать резких толчков руля, простого плавного нажатия будет достаточно.

Вопрос 3: Нужны ли дополнительные компоненты механизма, помимо руля?

Ответ: Да, еще необходимо докупить рулевой шлейф той же модели. Его установка проводится аналогично старому варианту.

Вопрос 4: Руль после установки заел, что делать?

Ответ: Скорее всего, неправильно установлен рулевой шлейф. Разберите конструкцию и соберите заново, откорректировав заранее положение шлейфа.

Блок предохранителей Лада Приора под панелью приборов

F1 25 Электровентилятор радиатора системы охлаждения F2 25 Обогрев заднего стекла Приоры F3 10 Дальний свет правый F4 10 Дальний свет левый F5 10 Звуковой сигнал F6 7.5 Ближний свет (левый) F7 7.5 Ближний свет (правый) F8 10 Тревожный сигнал F9 25 Отопитель Приоры F10) 7.5 Освещение салона, комбинация приборов, стоп-сигнал F11 20 Стеклоочиститель F12 10 Клемма 15 приборов F13 15 Прикуриватель F14 5 Габаритный огонь левый, освещение номерного знака, освещение багажника F15 5 Габаритный огонь правый F16 10 Клемма 15 АБС F17 10 Противотуманная фара (ПТФ) левая F18 10 Противотуманная фара (ПТФ) правая F19 15 Обогрев сидений F31 или F27 30 Блок управления электропакетом

Блоки под капотом

Блок предохранителей

Данный блок расположен рядом с аккумуляторной батарей.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

p, blockquote 25,0,0,0,0 —>

Описание Вариант 1

p, blockquote 26,0,0,0,0 —>

F1	60А Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
F2	50А Цепь питания электро усилителя рулевого управления
F3	60АСиловая цепь генератора (соединение генератора с аккумуляторной батареей)
F4	30А Блок управления ABS
F5	40А Блок управления ABS
F6	30А Цепи системы управления двигателем

Описание Вариант 2

p, blockquote 27,0,0,0,0 —>

F1	15А Цепь электромагнитной муфты компрессора кондиционера
F2	40А Электродвигатель вентилятора отопителя
F3	Резерв
F4	50А Элемент обогрева ветрового стекла
F5	30А Электродвигатель основного вентилятора системы охлаждения
F6	30А Электродвигатель дополнительного вентилятора системы охлаждения

Находится рядом с блоком предохранителей и закрыт защитной крышкой.

p, blockquote 28,0,0,0,0 —>

Вариант 1

p, blockquote 29,0,0,0,0 —>

Назначения

p, blockquote 30,0,0,0,0 —>

Предохранитель цепи питания электро вентилятора правого (30 А)
Предохранитель цепи питания электро вентилятора левого (30 А)
Реле электро вентилятора правого
Реле дополнительное (последовательного включения электро вентиляторов левого и правого)
Реле электро вентилятора левого
Предохранитель цепи питания электро вентилятора отопителя (40 А)
Предохранитель цепи питания компрессора (15 А)
Реле электро вентилятора отопителя
Реле компрессора

Вариант 2

p, blockquote 31,0,0,0,0 —>

Обозначение

p, blockquote 32,0,0,0,0 —>

Максимальная скорость вентилятора отопителя
Правый вентилятор
Реле последовательного включения вентиляторов (низкая скорость)
Левый вентилятор
Предохранитель левого вентилятора (низкая скорость)
Правый вентилятор
Вентилятор отопителя
Компрессор
Вентилятор отопителя
Реле компрессора

p, blockquote 33,0,0,0,1 —>

Если вы хотите поделится своим опытом замены предохранителей в ладе приора, то пишите всё в комментарии.

Устранение неполадок

Когда горит srs, нужна строго выверенная последовательность действий:

сначала система работает сама – проверяет свою работоспособность при включении зажигания, при обнаружении ошибки записывает ее код;
далее вступает механик – он считывает код и определяет причину поломки;
система проверяется специализированным диагностическим оборудованием;
выполняются ремонтные операции;
обновляется память блока управления.

Каждый автовладелец, перед тем как выезжать из гаража, сначала проверяет работоспособность всех систем автомобиля. Для этого он смотрит на индикаторы панели приборов. Среди прочих отдельного внимания заслуживает индикатор Airbag.

Что делать, когда загорается лампа системы безопасности?

Любой современный автомобиль оборудуется различными средствами безопасности.

Когда загорелась такая лампочка airbag — явно свидетельствует о том, что в данный момент подушки не работают. Значёк может не только гореть постоянно, но и моргать, вроде чек энджина, указывая тем самым, на конкретный код ошибки в системе безопасности.

Система SRS, как и любой другой сложный автомобильный узел, может выйти из строя из-за поломки определенной детали или потери надежности взаимосвязи между элементами. У вас случилось именно это, если на приборной панели загорелась лампочка подушек безопасности, индикатор которой различается в разных моделях автомобилей.

Коды ошибок СНПБ

Для просмотра кодов неисправностей и параметров СНПБ используется диагностический прибор, например, ДСТ-2М (ДСТ-10С), подключаемый к диагностической колодке автомобиля.

При обнаружении неисправности типа «Высокое сопротивление контактов …» проверить:

надежность присоединения колодки жгута панели приборов к БУСНПБ;
надежность присоединения колодки к соответствующему компоненту СНПБВ (МНПБВ и устройству вращающемуся, МНПБП, преднатяжителю ремня безопасности);
соответствующую электрическую цепь к БУСНПБ на обрыв (перед проверкой цепи обязательно отсоединить колодки от БУСНПБ и соответствующего компонента СНПБ).

При обнаружении неисправности типа «Низкое сопротивление контактов …» проверить:

полноту и надежность фиксации колодки в разъеме соответствующего компонента СНПБВ (причиной возникновения данной неисправности может быть не установленный фиксатор в Г-образной колодке к МНПБВ, МНПБП, не зафиксированная колодка в разъеме преднатяжителя ремня безопасности, устройства вращающегося);
соответствующую электрическую цепь к БУСНПБ на замыкание между контактами (перед проверкой цепи обязательно отсоединить колодки от БУСНПБ и соответствующего компонента СНПБ).

При обнаружении неисправности «Внутренняя неисправность блока управления СНПБ» заменить БУСНПБ.

Перечень кодов неисправностей СНПБ:

Код	Описание кода
В1001	Утечка на плюс контакта 30 «+» РБ пассажира
Утечка на минус контакта 7 РБ пассажира
Высокое сопротивление контактов 7 и 30 РБ пассажира
Низкое сопротивление контактов 7 и 30 РБ пассажира
В1002	Утечка на плюс контакта 8 «+» РБ водителя
Утечка на минус контакта 9 РБ водителя
Высокое сопротивление контактов 8 и 9 РБ водителя
Низкое сопротивление контактов 8 и 9 РБ водителя
В1003	Утечка на плюс контакта 2 «+» ПБ водителя
Утечка на минус контакта 1 ПБ водителя
Высокое сопротивление контактов 1 и 2 ПБ водителя
Низкое сопротивление контактов 1 и 2 ПБ водителя
В1004	Утечка на плюс контакта 4 «+» ПБ пассажира
Утечка на минус контакта 3 ПБ пассажира
Высокое сопротивление контактов 3 и 4 ПБ пассажира
Низкое сопротивление контактов 3 и 4 ПБ пассажира
В1040	Утечка на плюс контакта 10 сигнализатора диагностики
Утечка на минус контакта 10 сигнализатора диагностики
В1042	Напряжение питания вне рабочего диапазона (> 16,5 В или < 10,0 В)
Низкое напряжение питания из-за дребезга контактов АКБ
В1044	Неправильное подключение линий запала
В10С0-В10СЕ, В1081 — В1084, В10В1 -В10ВЕ, В109А — В109С	Внутренняя неисправность блока управления СНПБ

Перечень параметров, отображаемых диагностическим прибором в режиме «Параметры. Текущее состояние СНПБ»:

Параметр	Наименование	Единица	Одноканальная СНПБ	Четырёхканальная СНПБ
Спр ПБ вод	Сопротивление цепи подушки безопасности водителя	Ом	2,70-3,30	2,70-3,30
Спр ПБ пас	Сопротивление цепи подушки безопасности пассажира	Ом	12,40-13,20	1,70-2,30
Спр РБ вод	Сопротивление цепи преднатяжителя ремня безопасности водителя	Ом	12,40-13,20	1,70-2,30
Спр РБ пас	Сопротивление цепи преднатяжителя ремня безопасности пассажира	Ом	12,40-13,20	1,70-2,30

Если блок управления находится в заблокированном состоянии, о чем свидетельствует постоянное горение сигнализатора после включения зажигания, его необходимо разблокировать с помощью прибора, например, ДСТ-2М, для чего в меню СНПБ выбрать: «Запись режима» -> «Блокировка ЭБУ» -> «Блокировка БУ – ВЫКЛ»

При необходимости принудительного отключения (по письменному требованию владельца автомобиля) модуля надувной подушки безопасности пассажира в четырехканальной СНПБ в меню СНПБ выбрать: «Запись режима» -> «Откл. ПБ пассажира» -> «ПБ пассажира – ВЫКЛ»

Если функция принудительного отключения (блокирования) модуля НПБП в четырехканальной системе НПБ активирована, то после включения зажигания сигнализатор диагностики включится на 3-4 секунды, затем 12 раз мигнёт, информируя о блокировании МНПБП, и выключится.

А вы сталкивались с ошибками в работе системы надувных подушек безопасности на Приоре? В чем была причина неисправности?

Напомним, другая справочная информация по Lada Priora представлена на этой странице.

Ключевые слова: безопасность лада приора | ЭСУД Лада Приора

Проверка при помощи подключаемого компьютера или тестера

Информационная панель для водителя

Проверка неисправности систем с помощью подключаемых устройств дает более точные результаты, но при этом требует расшифровки специальных кодов. К примеру, на мониторе высвечивается код p0441 или p0130 либо ошибка р0422. Ох уж эти автопроизводители, могли бы человеческим языком написать «замените датчик кислорода» вместо Р0130 или «проверьте клапан адсорбера» вместо p0441. Но ничего не поделаешь, Лада Приора предназначена в том числе и на экспорт, поэтому легче написать в программе p0441, чем давать пояснения на русском, казахском, арабском, армянском и еще 10 языках. А затем приложить специальные таблицы, в которых указывается значение тех или иных кодов. Достаточно посмотреть в них, и все станет ясно. Вот только эти таблицы не прилагаются к инструкции по эксплуатации. В любом случае вы можете посмотреть их ниже.

Первой идет латинская буква:

Следом идет цифра:

Система указывает на ошибку

Следующая цифра обозначает систему, в которой найдена неисправность:

Последние 2 цифры обозначают порядковый номер неисправности.

Выстрелил AirBag: ремонт или замена

После срабатывания пассивной системы безопасности подлежат обязательной замене подушки и датчики. Отремонтировать AirBag невозможно. Стоимость такой замены велика, потому что элементы поставляются только в сборе. Не каждый может себе позволить покупку новых запчастей. Поэтому часто владельцы автомобилей обращаются в мастерскую по перетяжке салонов автомобилей. Специалисты фирмы реставрируют накладку на руле и панель. Такой способ дешевле, но безопасность эксплуатации автотранспорта уменьшается в несколько раз. Выбор за владельцем автомобиля.

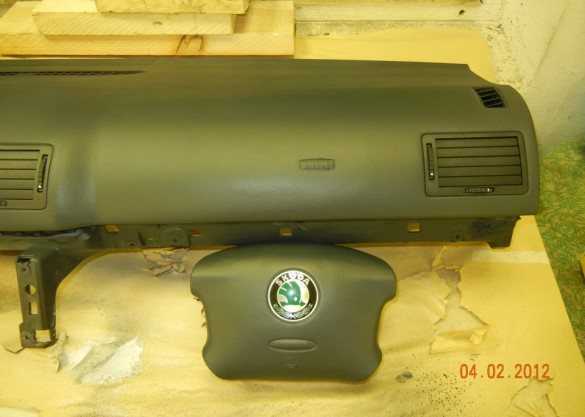

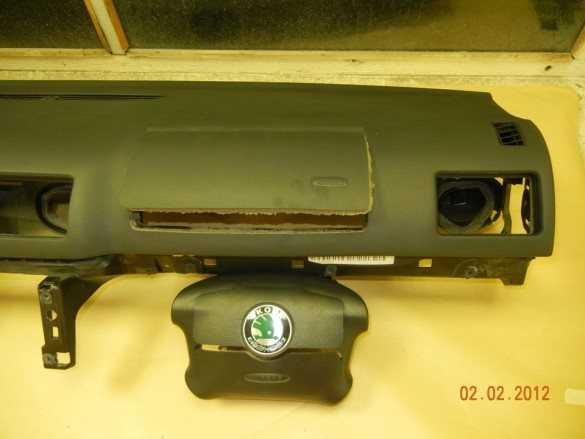

Передняя панель и рулевая накладка автомобиля до восстановления

Панель и накладка после проведения работ по восстановлению целостности

Снять подушку безопасности на Лада Приора или Тойота Королла своими руками нетрудно. Для этого не нужен специальный инструмент. А вот с малышом Smart могут возникнуть проблемы. Также помните, что ремонту подушка не подлежит. Можно отреставрировать пластиковую накладку или поставить обманку-заглушку, в которой не будет газогенератора с пиропатроном. Такой подход вернёт салону презентабельный внешний вид и сэкономит немалую сумму, но снизит безопасность при управлении авто.

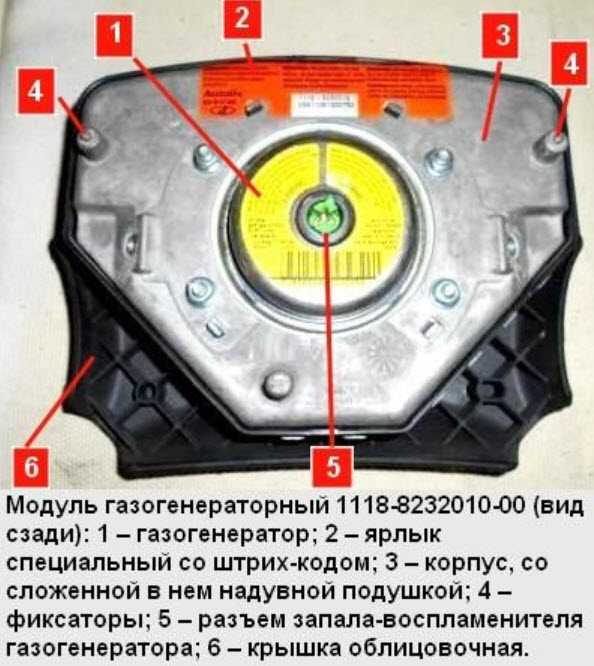

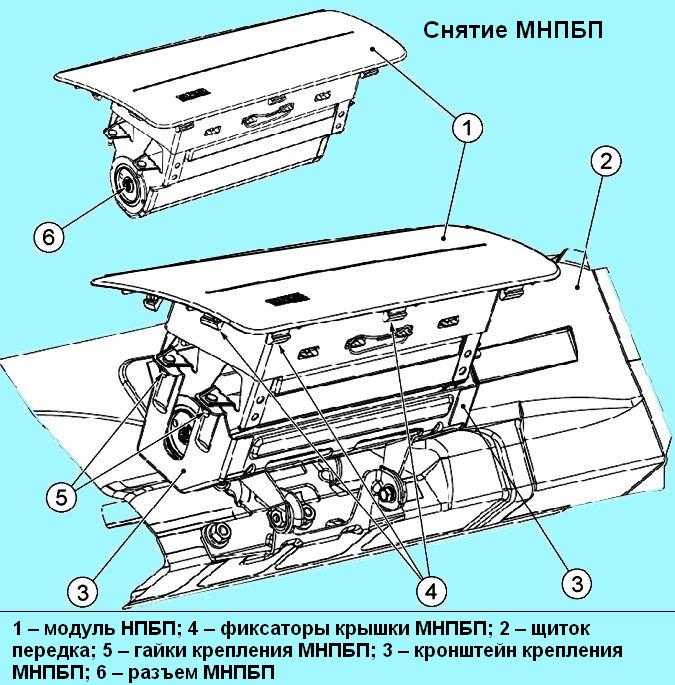

Внутреннее устройство подушки безопасности на приора

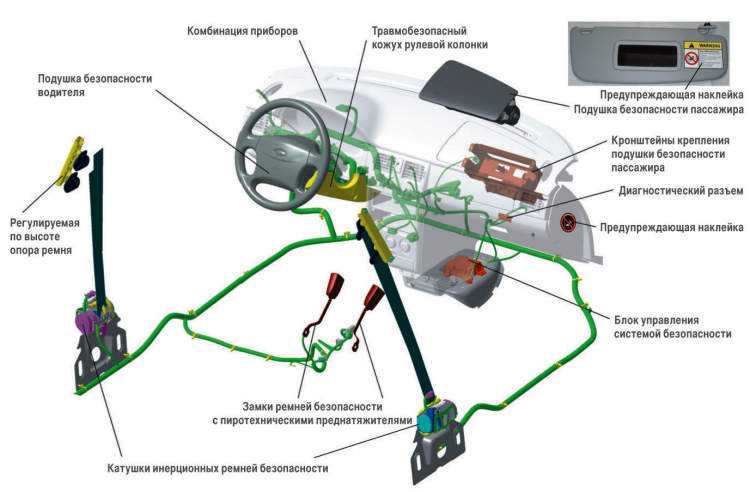

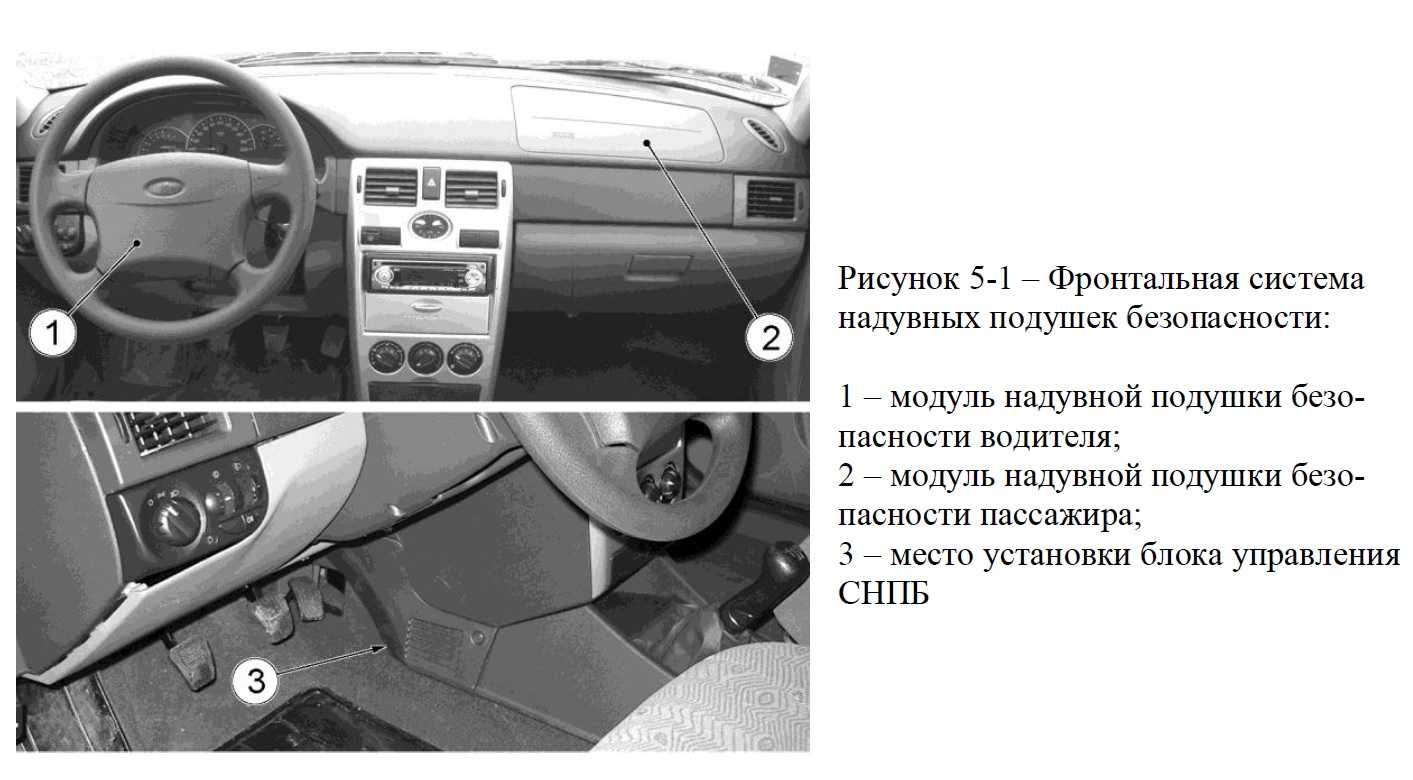

Так называемая подушка безопасности представляет собой целую слаженную систему, у которой имеются следующие элементы:

модуль газогенераторный самой подушки безопасности;
место, где установлен блок, управляющий системой подушки безопасности;
соединитель с элементом, отвечающим за вращение;
колесо рулевого управления вместе с элементом-включателем, подающим сигнал;
ремень, отвечающий за безопасность.

Модуль газогенераторного типа будет содержать следующие элементы:

сам газогенератор;
специальный ярлык, имеющий штрих-код;
корпус, в котором будет размещена сложенная надувная подушка;
крепежи; разъем с запалом и воспламенителем у газогенераторной части;
крышка облицовочная.

Значение целостности облицовочной крышки

Очень важно, чтобы облицовочная крышка, закрывающая саму надувную подушку безопасности, была целой. Предназначение этой детали у приора закрывать в обычное время сложенный элемент у подушки, а разорваться он будет во время газового наполнения в момент столкновения. Это произойдет по конструктивному шву – он расположен вдоль обратной стороны на самой крышке

Это произойдет по конструктивному шву – он расположен вдоль обратной стороны на самой крышке.

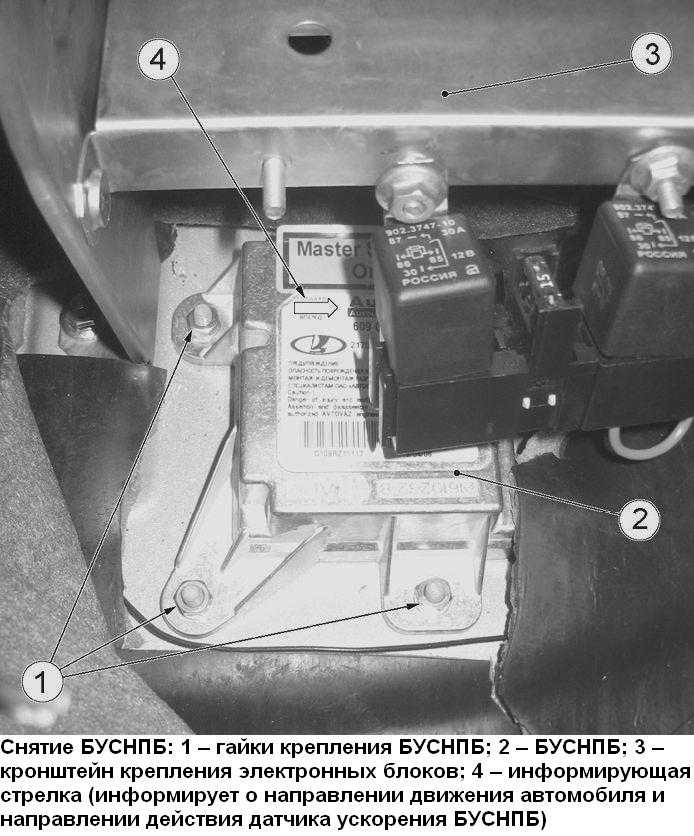

Сам элемент, управляющий подушкой безопасности находится за консолью приборной панели. Его местоположение – прямо под половым ковриком. Обычно он хорошо закрепляется не менее, чем тремя гайками и имеет в своем составе следующие элементы:

датчик, отвечающий за ускорение;
электронную схему, которая формирует сигналы, поступающие в управление.

Принцип работы

Зная конструкцию и функционирование всех составных элементов, нетрудно понять принцип работы подушки безопасности: при столкновении датчики улавливают удар, и подают сигнал на блок управления. Тот в свою очередь перенаправляет импульс на нужный газогенератор. Одновременно с этим блок определяет наличие пассажира и принимает решение, задействовать ли и пассажирскую подушку, а также задействует пиропатроны преднатяжителей (если есть) и включает механизм опускания стекол (если имеется).

Сигнал, поступивший от блока на газогенератор приводит к срабатыванию пиропатрона и заряд химического средства загорается. Выделяемый газ поступает в мешок, тот разворачивается и следом сразу же спускается благодаря перфорации.

Схема системы SRS Audi A3

Отметим, что основным недостатком подушек является их одноразовость. То есть, они работают только раз, после чего их нужно менять. А замена – очень дорогостоящая, поэтому автовладельцы авто, на которых они сработали, и пользуются «обманкой», чтобы система нормально диагностировалась при запуске двигателя и не надоедала постоянно горящей сигнальной лампой.

На современных авто используется разные виды подушек безопасности. Основными из них являются:

Фронтальные водительская и пассажирская (устанавливаются в руль и переднюю панель);
Боковые (монтируются в спинки передних сидений);
Головные, они же шторки (размещаются в боковых стойках или крыше).

Эти виды подушек безопасности устанавливаются на множество моделей, включая бюджетные варианты. Фронтальные предназначены для снижения травмирования при фронтальных ударах, два других вида – при боковых. Причем боковые защищают торс, а шторки – голову. Примечательно, что фронтальные и боковые подушки обычно предназначены только для обеспечения травмобезопасности водителя и переднего пассажира. А вот шторки могут устанавливаться и в задней части салона, чтобы снизить травмирование пассажиров на заднем сиденье.

Есть и другие виды подушек безопасности, но встречаются они гораздо реже. К ним относятся коленные и центральные. Первые располагаются под передней панелью и обеспечивают защиту ног. Центральная подушка выскакивает между передними сиденьями и направлена она на исключение получения травм при столкновении водителя и пассажира.

Подушки безопасности оказались действительно эффективными, поэтому сейчас активно разрабатываются системы, которые направлены на снижение травмирования пешеходов при столкновении с авто. Для этого в передок авто (в бампер и перед лобовым стеклом) устанавливаются подушки, смягчающие силу удара пешехода о конструктивные элементы авто.

Схема системы зажигания

1 – контроллер 2 – колодка жгута системы зажигания к жгуту панели приборов 3 – блок предохранителей основной 4 – датчик скорости 5 – датчик неровной дороги 6 – датчик контрольной лампы давления масла 7 – датчик положения дроссельной заслонки 8 – датчик температуры охлаждающей жидкости 9 – датчик указателя температуры охлаждающей жидкости 10 – датчик массового расхода воздуха 11 – регулятор холостого хода 12 – реле бензонасоса 13 – предохранитель цепи питания бензонасоса (15 А) 14 – реле зажигания 15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А) 17 – датчик положения коленчатого вала 18 – датчик кислорода 19 – датчик фаз 20 – датчик детонации 21 – электромагнитный клапан продувки адсорбера 22 – датчик кислорода диагностический 23 – катушка зажигания 24 – свечи зажигания 25 – форсунки 26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания 27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания 28 – колодка жгута системы зажигания к жгуту форсунок 29 – колодка жгута форсунок к жгуту системы зажигания
