Установка подушки безопасности пассажира лада гранта

Как убрать ошибку подушки безопасности

Для того, чтобы установить код неисправности и убрать ошибку «airbag» используют различные диагностические устройства, которые подключают к разъёму OBD2 (обычно расположен под рулевой колонкой). При использовании сканера требуется специальный переходник и компьютер (ноутбук) с необходимым программным обеспечением. Доступнее всего использовать MULTITRONICS – готовый модуль бортового компьютера со всеми функциями самостоятельной диагностики.

Разъём OBD2

Варианты устранения ошибки – пошаговые действия:

Мультитроникс

Мультитроникс подключают к колодке OBD2, предварительно повернув ключ в замке зажигания в положение (включить цепь, не заводя двигатель). Синхронизируют устройство по «Bluetooth» с ноутбуком, либо смартфоном с установленной программой диагностики (скачать можно в интернете в свободном доступе, например, INCarDoc free). В главном меню нажать “Подключить OBDII”: система сама распознает устройство и активирует режим сканера. Далее в журнале следует найти раздел SRS (подушки безопасности) и последовательно сбросить ошибки, нажав «OFF» вместо «ON». Полный список кодов ошибок дан в техническом описании автомобиля – в зависимости от марки они могут различаться. После сброса устройство отключают и запускают двигатель.

Другие способы

Диагностика в ручном режиме позволяет определить ошибку по сигналам индикации.

Включить режим самодиагностики, включив зажигание два-три раза через интервалы в 3 секунды, не заводя двигатель.
При следующем включении чек индикации значка «airbag» на приборной панели будет мигать определённое кол-во раз:

Индикатор мигнул два раза – неисправность в одной из подушек.
Семь включений подряд – поломка датчика диагностики.
Восемь мерцаний – нарушена электрическая цепь в подушках.
Один раз – нарушены контакт одного из правого натяжителя ремня безопасности.
Три раза – нарушен контакт одного из левого натяжителя ремня безопасности.
Три раза с периодом в 2 секунды – неисправны датчики в правой боковой цепи.
Четыре раза с периодом в 2 секунды – неисправны датчики в левой боковой цепи.
Один раз с периодом в 2 секунды – нарушения цепи в правой подушке.
Два раза с периодом в 2 секунды – нарушения цепи в левой подушке
Пять раз с периодом в 2 секунды – неисправность в правой боковой подушке.
Шесть раз с периодом в 2 секунды – неисправность в левой боковой подушке.
Постоянное мерцание с частотой 1-2 секунды – требуется перезапустить двигатель, система в порядке.

После сброса ошибки необходимо вновь перезапустить двигатель в режиме самодиагностики, чек аварийного срабатывания «airbag» на приборной панели должен погаснуть.

Технология демонтажа

Какой бы вариант ремонта вы ни выбрали, подушку придется снимать. Часто руль не мешает комфортной эксплуатации и разбирать его нет необходимости. Разберем технологию пошагово на примере нескольких торговых марок авто.

Лада Приора

Последовательность действий:

Перед этим отсоедините аккумулятор и подождите 10 минут, пока разрядится конденсатор активатора подушки безопасности.
Рулевое колесо должно быть ровным. Если это не так, исправьте положение колес и выньте ключ зажигания.
Для крепления подушки безопасности используется винт, которым можно легко управлять с помощью шестигранного ключа. С другой стороны есть винт, который можно утилизировать таким же образом.
Снимите модуль подушки безопасности с рулевого колеса.
Следующим шагом будет поднять провода и держатель колодки и отсоединить подушку безопасности.
На заключительном этапе AirBag можно снять и хранить в прохладном и сухом месте.

Тойота

Существенных различий в технике у отечественных и иномарок нет, но стоит обратить внимание на модуль и колесную систему. На примере автомобиля Toyota можно более подробно проанализировать эту разницу

Процесс состоит из следующих этапов:

Выполнив все вышеперечисленные подготовительные работы, необходимо избавиться от пробок, которые играют роль декоративного элемента. Они расположены по обеим сторонам руля. Выкрутите винты отверткой. Даже после того, как вы полностью открутите винты, вы не сможете снять подушку безопасности, потому что винты находятся в пластиковых держателях

После откручивания винта его следует откручивать с особой осторожностью. Кроме того, приложите немного силы, чтобы снять модуль подушки безопасности

Одновременно отключите соответствующие кабели. При сборке действуйте в обратном порядке.

Форд Фокус

Для этого бренда TC технология следующая:

отключив питание и подождав 10 минут, снимите верхнюю крышку, которая выполняет роль накладки для рулевой колонки;поверните руль на 180 градусов, затем отцепите защелки и открутите болты крепления;
повернув руль на прямой угол, повторите ту же процедуру с противоположной стороны;
Освободите защелки, слегка поддев крышку рулевого колеса;
Отсоедините штангу и снимите все провода с обивки рулевого колеса, и вы можете снять подушку.
В этом случае необходимо разобрать руль. Перед этим отключите аккумулятор, иначе вы рискуете ситуации, когда подушка сработает не вовремя.

Smart

Затем сделайте следующее:

Единственный крепеж, который вам нужно будет открутить на первом этапе, находится внизу под кожухом рулевой колонки.

Чтобы снять рулевое колесо, приложите немного силы и потяните его на себя. Не забудьте отключить провода, идущие к ЭЦН и подушке, для окончательной разборки.
После разборки положите рулевое колесо лицевой стороной вниз. Поверхность должна быть чистой и ровной. Специальными защелками фиксируется пластиковая крышка, которую необходимо снять.
После этого вы сможете определить точки крепления панелей. Избавьтесь от застежек и клипс в количестве трех штук. Затем перейдите к двум винтам на задней панели, и вы сможете снять подушку.
Внутри руля вы найдете не только подушку, но и вставку с проводами. Убедитесь, что вы отключили желтый разъем.
Система безопасности — один из основных элементов, обеспечивающих безопасность пассажиров и водителя в случае аварии. Не игнорируйте необходимость проверки его работоспособности и замены поврежденных деталей.

Снятие детали

Перед тем, как начать демонтаж на любой машине, нужно сперва немного её подготовить:

Выставить рулевое колесо, чтобы автомобиль двигался прямо;
Вынуть из замка зажигания ключ, произвести блокировку руля;
Выполнить на батарее аккумулятора деактивацию минусовой клеммы.

Всё, остаётся только две-три минуты подождать. Пауза нужна для того, чтобы конденсатор в системе управления окончательно разрядился. Электроцепь необходимо обесточить, избегая коротких замыканий.

Что потребуется

Набор ключей torx для автомобилей Будут небходимы некоторые инструменты, в частности, ключи, отвёртки. Конкретные их модели зависят от того, с чем именно планируется работать. Для авто разных марок требуются разные виды ключей.

Пошаговая инструкция

Перед снятием подушки безопасности стоит разобраться, о каком её варианте идёт речь, с какой моделью машины планируется выполнять задачу.

Снять подушку безопасности с руля

Рассмотрим ситуацию на примере автомобиля «Лада Приора», в других моделях могут быть незначительные отличия (некоторые примеры приводятся ниже в соответствующем разделе), но общая суть — та же самая. Проведя описанную выше предварительную подготовку, действуем так:

Поворачиваем направо ключ зажигания. Нужно, чтобы открылся замок, руль мог свободно вертеться налево и направо. Нельзя вынимать ключ из замка зажигания, а то руль запрется;
На Приоре-4 руль спицевый, и, чтобы снять подушку, нужно по бокам скрутить два потайных болта. Для этого подойдет ключ-звездочка Т27. Поставив руль прямо, сперва скручиваем болт с левой стороны

Поворачиваем РК на 180 градусов, откручиваем уже другой болт.
Когда будут откручены оба болта, нужно потянуть подушку на себя
Важно соблюдать осторожность, если болты сильно натянутся — не исключено повреждение штекеров.

Отодвинув подушку, придерживая аэрбег одной рукой, отделяем штекер от середины устройства. Нужно сперва отщелкнуть вверх защелку, потом движением снизу до верха от основания снять разъём;
Теперь убирается сигнальный провод;

Можно снимать сам руль, но не забыть перед этим ровно поставить колёса, чтобы руль установился на шпицы в той же позиции;
Заменяется подрулевой переключатель поворотов, собираем детали обратно.

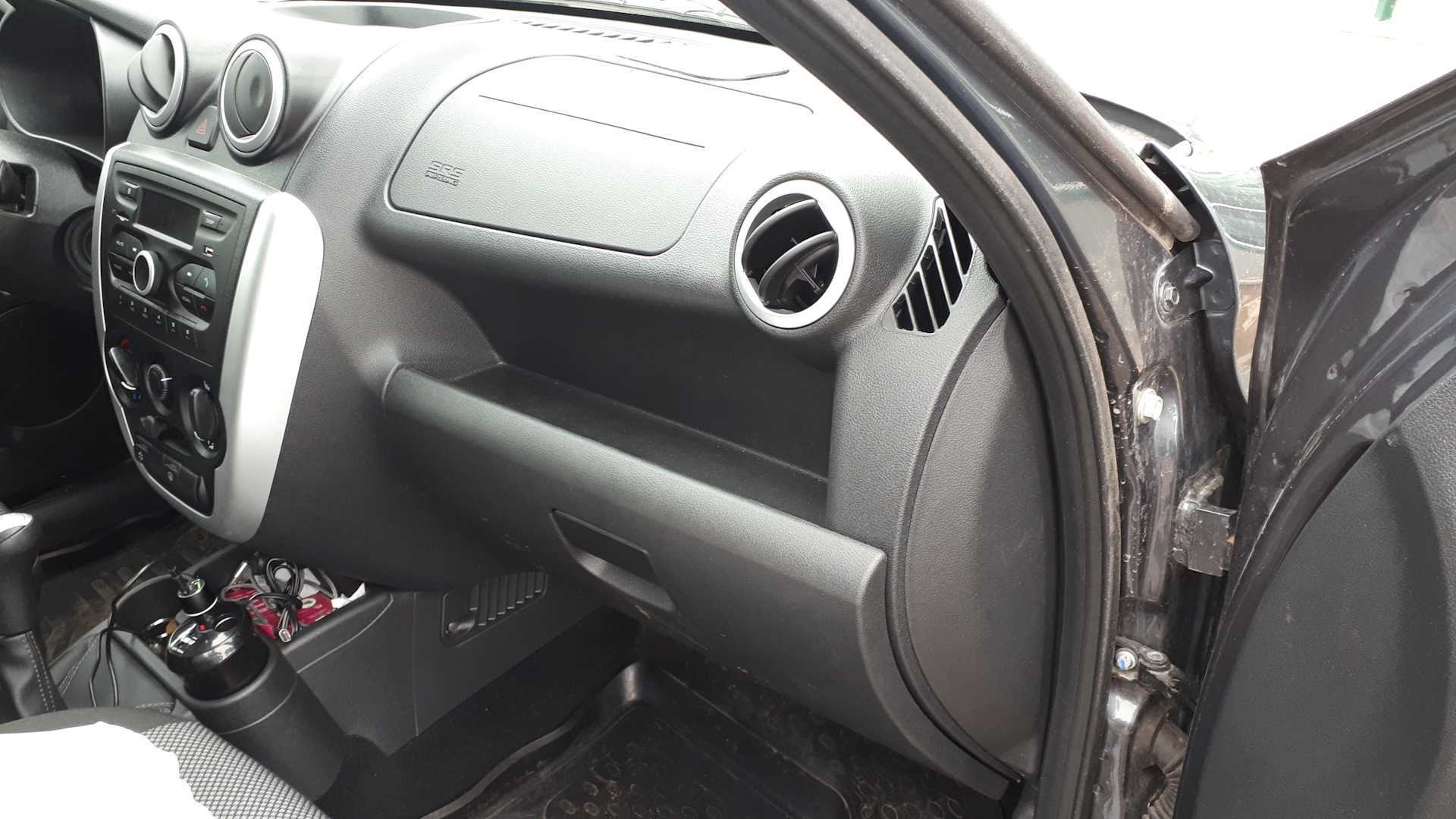

Снять пассажирскую

Сперва нужно снять бардачок, потом точно так же открутить имеющуюся защиту крестовой отверткой, увидев два болта — успешно открутить их, поддеть заглушку сверху, удалить проводок.

Снять другие подушки

Для снятия боковой подушки для начала необходимо отсоединить узел переднего сиденья, спинку сиденья. Откручиваются крепежные элементы безопасности. В принципе, это всё, можно снимать. А потом вкрутить, установить всё обратно (при необходимости пометсив на место старой подушки новую).

Новые гайки крепления нужно как следует правильно заворачивать, важно верно поставить обивку спинки сиденья, неправильная установка будет мешать правильному срабатыванию подушки. Когда прокладываются жгуты, надо следить, чтобы они не перетирались, не пережимались никакими посторонними деталями

После установки сиденья обратно нужно как следует всё проверить, подвигав его взад-вперёд как следует. Жгут проводов боковой подушки безопасности не должен при таких действиях пережиматься.

Замена коленных подушек безопасности может затрудняться тем, что они бывают на защёлках со штырями, которые находятся в неудобном месте. Подобраться к ним может карданный ключ. Извлекаются обе гайки, подушка снимается, выполняется обратный монтаж.

В целом подушки меняются по общему принципу — сперва откручиваются, отделяются все защёлки, болты, штыри, гайки и другие элементы защиты, потом все разбирается, подушка аккуратно снимается, можно собирать обратно.

Замена подушки безопасности Лада Гранта

Снимаем подушку безопасности при снятии рулевого колеса, при срабатывании подушки безопасности, при неисправности подушки безопасности.

Наличие СНПБ на автомобиле подтверждается надписью «AIRBAG» на крышке модуля надувной подушки безопасности водителя, установленного на рулевом колесе, надписью «SRS/AIRBAG» на крышке модуля подушки безопасности переднего пассажира, расположенного в панели приборов, и надписью «AIRBAG» на этикетке ленты переднего ремня безопасности.

Состояние СНПБ контролируется сигнализатором, расположенным в комбинации приборов, который после включения зажигания, при отсутствии неисправности, должен включиться на 3 – 4 секунды и выключиться.

Если имеется неисправность СНПБ:

– сигнализатор повторно включается после 3 – 4 секундного горения при включении зажигания или во время движения автомобиля и горит до устранения неисправности;

– при включении зажигания сигнализатор не включается.

Мигание сигнализатора после включения зажигания указывает, что блок управления СНПБ в заблокированном состоянии.

Заводом рекомендовано заменять модули подушки безопасности по истечении десяти лет с даты производства. Дата указывается на этикетке модуля подушки безопасности.

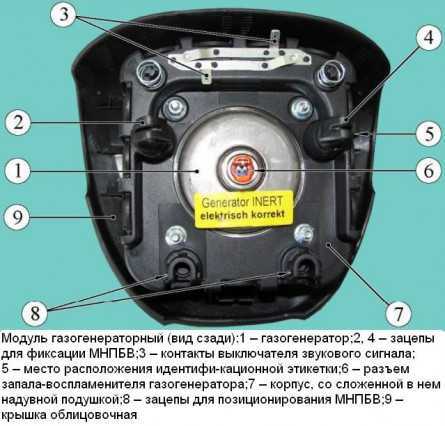

В модуле надувной подушки безопасности водителя применяется пиротехнический газогенератор, который состоит из корпуса, наполненного твердым пиротехническим веществом, и запала-воспламенителя. В нем газ производится при сгорании пиротехнического вещества.

Снятие подушки безопасности водителя

Подготавливаем автомобиль для выполнения работы.

Отключаем зажигание и отсоединяем минусовой провод от аккумулятора.

После отключения аккумулятора нужно выждать 10 минут до полного разряда конденсатора активатора подушки.

Подушка безопасности водителя крепится на рулевом колесе двумя пластмассовыми крючками 2 и 4, рисунок 2, и двумя зацепами позиционирования 8.

Крючки подушки входят в отверстия в кронштейне для фиксации 2 и фиксируются пружинными фиксаторами. Фиксаторы подушки входят в углубления 3, рисунок 3, на рулевом колесе.

Устанавливаем рулевое колесо в положение «прямо» и, вынув ключ из замка зажигания, фиксируем это положение.

Тонкой плоской отверткой прокалываем отверстие, намеченное на рулевом колесе. Также прокалываем отверстие с другой стороны рулевого колеса.

Через отверстия двумя отвертками отжимаем пружинные фиксаторы (на рисунке при снятой подушке), потянув подушку на себя, выводим крючки подушки из зацепления с фиксаторами на руле.

Тянем подушку на себя, преодолевая сопротивление фиксаторов, выводим из углублений рулевого колеса.

Отводим подушку безопасности от руля

Отсоединяем наконечники проводов звукового сигнала

Поддеваем отверткой, выдвигаем фиксатор из колодки проводов

Отсоединяем колодку проводов от разъема подушки

Снимаем подушку безопасности

Снятую подушку безопасности следует хранить в месте, защищенном от влаги и чрезмерного нагрева, положив ее накладкой вверх.

Установка подушки безопасности производится в обратном порядке.

Подсоединяем колодку проводов к разъему подушки, вставляем фиксатор в колодку.

Подсоединяем наконечники проводов к выводам выключателя сигнала.

Устанавливаем подушку на рулевое колесо так, чтобы фиксаторы подушки вошли в углубление руля, а крючки подушки – в соответствующие отверстия в руле.

Нажимаем на подушку до защелкивания крючков подушки фиксаторами рулевого колеса.

В условиях завода или автосервиса применяются пластмассовые клинья для снятия подушек безопасности (рисунок 11).

И применяются приспособления для снятия подушек (рисунок 12).

Существует ли риск случайного срабатывания подушки безопасности

В опасной ситуации система воздушной подушки должна предохранить человека от смертельного удара о панель приборов, колесо руля, лобовое стекло и многие другие элементы автомобиля. Но это устройство может сработать не только от удара машины о препятствие…

В случае сильного удара установленные в автомобиле датчики передают модулю, управляющему подушкой, сигнал. Далее специальные алгоритмы определяют, насколько тяжёлым было столкновение. В расчёт берутся следующие параметры: ускорение, скорость движения, рывок, пройденный путь, плотность распределения энергии и многие другие.

Все эти величины влияют на то, произойдёт срабатывание или нет. Если значение этих параметров превышает заданную норму, то управляющий модуль подаст команду раскрыть воздушную подушку. Происходит химическая реакция и в нейлоновый мешок поступает газ (как правило, озон или аргон). После срабатывания подушка медленно сдувается, посредством специальных вентилирующих отверстий.

Подушка безопасности должна сработать во время прямого лобового столкновения при скорости, превышающей двадцать два километра в час, реагирует и на касательный удар, направленный в шестидесятиградусном секторе в переднюю часть машины. Но этим не ограничивается.

Подушка запросто срабатывает и при жёстком приземлении автомобиля, когда тот спрыгивает с кочки или холма или от того, что машина упала в кювет. Срабатывание системы может спровоцировать и наезд на бордюр или какой-то другой предмет, обладающий достаточной тяжестью и прочностью. Даже если наехали на кочку или провалились в яму (которыми наши дороги изобилуют).

Почему может появиться ошибка подушки безопасности

Важно понимать, что при каждом включении зажигания, ЭБУ проводит самодиагностику всех важных узлов и механизмов автомобиля, записывая коды ошибок в журнал памяти. При обнаружении серьёзного сбоя в любой системе загорается определённый символ, предупреждая водителя о проблеме, либо происходит отказ запуска силового агрегата

Сигнал ошибки подушки безопасности может быть по следующим причинам:

Нарушение в электрической цепи компонентов SRS.
Механическая поломка одного из датчиков.
Недостаточный контакт запорных устройств на капоте, дверях, багажнике.
Неисправный ремень безопасности на водительском кресле.
Короткое замыкание электропроводки.
Сгоревший предохранитель, либо окислы клемм в блоке.
Малое напряжение в бортовой сети – разряженная аккумуляторная батарея или вышедший из строя генератор.
Попадание влаги на электронные устройства и датчики.
Сбой или отказ блока-контроллера.
Закончился гарантийный период эксплуатации элементов SRS (пиропатронов, газогенератора, подушек).
Аварийное срабатывание подушек.

В случае индикации значка «airbag» на панели приборов необходимо выключить зажигание и дать время на самодиагностику ЭБУ в течение 25-40 секунд, после чего зажигание включить вновь. Лампочка SRS должна коротко мигнуть 6-7 раз и выключиться – это значит, что система исправна. Если символ продолжает гореть, то сбрасывать ошибку нужно в ручном режиме.

Стоит ли восстанавливать подушку самостоятельно

Система безопасности состоит из таких составляющих:

датчик удара;
насос;
подушка;
блок управления.

Работает все это следующим образом:

При столкновении срабатывает датчик движения.
Сигнал передается на блок диагностики, известный как SRS.
Далее он поступает на устройство, наполненное сжатым воздухом.
В результате возникает сопротивление подушки безопасности при ударе.

Во всем ремонте есть два основных момента. Это настройка системного блока и ремонт пластиковой обшивки руля или торпеды. Если пластик еще можно купить и поменять самостоятельно, то с программированием блока может быть проблема. Далеко не для всех моделей настройки компьютера можно сбросить без применения специального оборудования. А оно есть только в специализированных техцентрах.

Потому замена системы и починка руля во многих случаях является полностью бесполезной. При последующем столкновении датчик хоть и сработает, но системный блок на это никак не отреагирует.

Потому, прежде чем браться за восстановление системы безопасности после ДТП, нужно узнать обо всех нюансах работы всей системы. Но в большинстве случаев придется покупать блок управления. Главное потом правильно его установить.

Важно!
При покупке всех компонентов системы безопасности, экономия на работе специалистов из специализированного центра будет незначительной. Зато квалифицированное восстановление исключит дальнейшие сбои во всей системе

Как действовать после срабатывания airbag?

Стоит знать, что восстановление подушек безопасности без вербования мастеров 100 — опасное мероприятие.

И неувязка даже не в том, что при столкновении airbag раскрываются с наименьшей вероятностью. Ужаснее, если они сработают самопроизвольно.

Чтоб избежать заморочек, стоит обращаться к официальному дилеру, который налаживает систему и меняет неисправные узлы.

При самостоятельном обслуживании стоит учитывать ряд моментов:

При ремонте airbag учитываются последующие моменты:

Снятие клеммы «минуса» с АКБ непременно, после этого стоит дождаться разряда автономного источника питания (7-10 минут);
Подушка безопасности размещается корпусом к для себя.

Нередко автовладельцы не чинят подушку безопасности и ограничиваются восстановлением корпуса. При всем этом лампочка на приборной панели снимается либо заместо подушки устанавливается «обманка».

Таковой подход небезопасен. Лучше обратиться к официальному дилеру и вернуть работоспособность системы.

Что касается реализации машины со сработанной подушкой безопасности, то это реально, но новый обладатель должен знать о дилемме.

Если подремонтировать панель и погасить «лампу», то клиент навряд ли что-то увидит без диагностики, но при первом ДТП его погибель ложиться на совесть торговца.

Ремонт и возможные риски

Как уже говорилось, недостаточно просто поставить другую подушку. Она не будет функционировать. Для должной работы потребуются следующие мероприятия.

Замена датчиков удара.
Перепрошивка или установка нового электронного блока SRS.
Проверка и возможная замена всей проводки блока.
Замена подушек безопасности, которые сработали при ударе.

Если нет возможности подобрать оригинальные комплектующие, то отчаиваться не стоит. Практически каждый автосервис сможет подогнать под автомобиль элементы доступных производителей. Но лучше оригинала нет ничего.

Если возникли поломки электронного модуля, то при покупке заменителей нужно учитывать количество подушек безопасности в автомобиле и блоке. Они должны полностью совпадать.

Риски

Снятие и установка подушек безопасности травмоопасное занятие

Важно соблюдать все меры предосторожности. Что может случиться? Все дело в срабатывании пиропатрона

Что нужно сделать, чтобы обезопасить себя?

Отключить питание блока от аккумулятора, чтобы он случайно не подал сигнал активации.
Подождать 5-10 минут – за это время внутренний запас энергии исчерпается.
Отключить и снять блок.
Максимально осторожно произвести снятие и установку подушек.
Никогда не держите голову перед рулем, а соответственно, и подушкой.

https://youtube.com/watch?v=ma3xf-uIeJk

По возможности следует минимизировать использование металлических инструментов, во избежание замыканий и срабатывания. Не менее осторожным нужно быть и при работе с пиропатроном. По сути, это небольшая взрывчатка. Смешивание элементов приводит к созданию тепловой реакции и взрыва.

Замена неисправных подушек безопасности

Первое, с чего нужно начать – стирание Crash Data из памяти. Производители предполагают замену на новый электронный блок, но цена его достаточно велика и не всем по карману.

Второй вариант – обратиться в сервисный центр. Многие из них проводят стирание памяти. Эта процедура возможна почти всегда, но встречаются случаи, когда необходима только полная замена.

Завершает ремонт подушек безопасности их замена. После этого можно проверять систему. При включении зажигания должна загореться лампочка SRS. Прогорев 5-10 секунд, она выключается. Если этого не произошло, то потребуется проверка электронного блока на его полную исправность. На этом, в основном, и заканчивается действие – восстановление подушек безопасности завершено.

От слов к делу

Как снять подушку безопасности? Если трудности не отпугивают, то давайте рассмотрим процедуру монтажа/демонтажа подушки с руля своими силами.

Порядок действий следующий.

Отрегулировать руль для удобной работы. Опустить его максимально вниз и вытянуть.
Повернуть рулевое колесо в левую/правую сторону. С обратной стороны руля можно будет заметить отверстие, в котором располагается защелка.
Просунуть отвертку в это отверстие и приподнять крепление.
Повторить процедуру для второй стороны.
Отсоединившуюся подушку слегка вытянуть вперед. Отсоединить провода на рулевом колесе.

Все. Установку новых элементов проводят в обратном порядке.

Примечание

Для полного восстановления безопасности потребуются сделать еще кое-какие манипуляции.

Заменить торпеду – деформация и осколки после удара могут повлиять на срабатывания.
Заменить пружину рулевого переключателя.
Заменить натяжители ремней.

В заключение хочется добавить несколько советов. Первый – замена надежнее перенастройки. Только полная замена всех активных компонентов гарантирует правильную работу системы. Второй – восстановление после удара не делается наполовину. От этого может снизиться вероятность срабатывания в экстренных ситуациях и безопасность. Третий – при покупке аналогов нужно полностью убедиться в полном соответствии с определенным автомобилем.

Алгоритм демонтажа

Для начала руль блокируется поворотом в любую из сторон (при этом в замке зажигания ключа быть не должно).
Далее необходимо поддеть накладку (которую еще называют звуковым сигналом), расположенную в верхней части рулевого колеса. Вместе с этим рекомендуется прислушаться к тому, как срабатывает звуковой сигнал.
После отсоединения верхней части накладки от крепления, следует поддеть ее снизу и полностью снять. На кнопке расположены провода питания, поэтому не нужно дергать накладку сильно, чтобы их не повредить.
Теперь провода предстоит отсоединить, немного за них потянув, таким способом сняв их с контактов.

Стоит отметить, что болты крепятся достаточно прочно, поэтому отсоединять их нужно с максимальной аккуратностью, чтобы не повредить кнопки и контакты.
После накладку можно полностью отсоединить.
Следующим шагом головкой с воротком необходимо открутить гайку, которая крепит руль к валу. Рулевое колесо при этом должно быть заблокировано.
В ситуации, когда гайка крутится с трудом, можно использовать трещотку, с помощью которой это осуществить можно быстрее и легче. Гайку до конца откручивать не нужно, лучше оставить ее на месте, иначе при снятии руля можно «получить в лоб».
Положение руля должно быть отмечено маркером или карандашом, чтобы при монтировании его обратно установить его ровно. Метки можно делать либо на самом руле, либо на кожухе.
Теперь нужно, взяв руль обеими руками, потянуть его на себя, сняв со шлицев вала. Если он не поддается с первого раза, его можно бить его руками снизу поочередно слева и справа.
После того как руль сняли, нужно гайку открутить до конца и снять колесо.

Можно ли деактивировать подушку безопасности

Эксперты не советуют отключать полушки безопасности в автомобиле самостоятельно, так как они обладают очень важной задачей. Это может принести больше вреда, чем пользы

Однако отключить подушки все же возможно. Деактивацию устройства необходимо произвести в следующих случаях:

при перевозке беременной женщины;
при перевозке пожилых людей;
при наличии у водителя или пассажиров болезней суставов и костей.

Также подушка отключается в случае перевозки на переднем сиденье ребенка в специальном кресле. Дело в том, что такие устройства и так обеспечивают несовершеннолетнему пассажиру достаточную защиту. А подушка во время срабатывания может нанести травмы ребенку. Для отключения приспособления необходимо обратиться к мануалу на транспортное средство.

Рулевые колонки и валы

В общем случае передача вращения от рулевого колеса на рулевой механизм осуществляется валом, который размещается внутри специального кожуха, называемого колонкой.

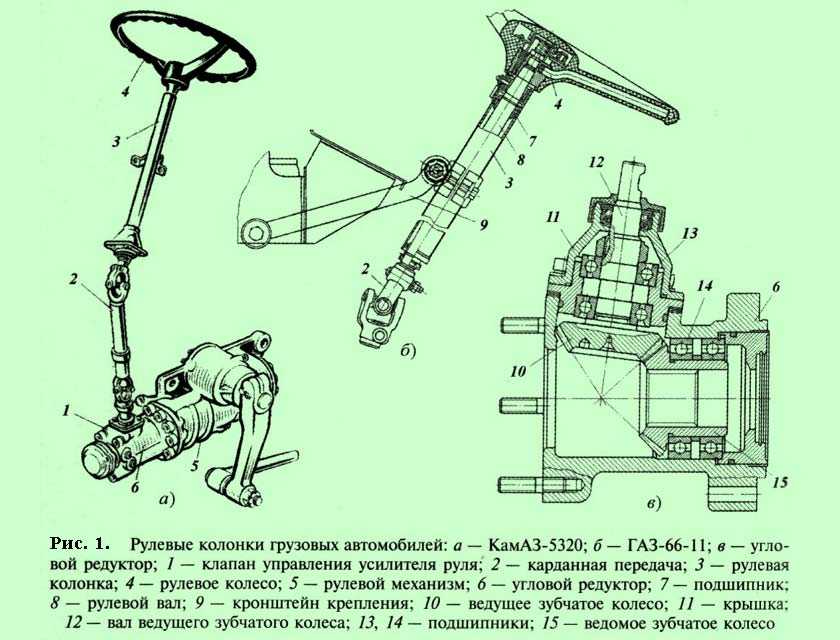

На грузовых автомобилях (рис. 1) рулевая колонка 3, установленная внутри кабины водителя, крепится средней частью к внутренней панели и переднему щитку кабины.
На рулевой колонке может устанавливаться токосъемник звукового сигнала и переключатель указателя поворота. Вал 8 установлен в колонке 3 на подшипниках 7, а рулевое колесо 4 соединяется с валом шпонкой или шлицами и крепится при помощи гайки.
Нижний конец вала имеет канавку для крепления вилки карданной передачи.
В центре рулевого колеса расположено контактное устройство кнопки звукового сигнала.

Рулевой вал и винт рулевого механизма не всегда сосны из-за компоновки автомобиля и необходимости правильной установки рулевого колеса. Кроме того, укол между валом и винтом может меняться, так как кабина, устанавливаемая на упругих опорах, имеет возможность небольшого перемещения относительно рамы. Поэтому вал соединяется с винтом через карданную передачу 2.
На некоторых автомобилях с размещением кабины над двигателем карданная передача между рулевой колонкой и рулевым механизмом позволяет поднимать кабину для обеспечения доступа к двигателю и его системам. Карданная передача рулевого механизма имеет два шарнира неравных угловых скоростей, которые по своей конструкции аналогичны применяемым в трансмиссии автомобиля.

В случае размещения кабины над двигателем рулевая колонка располагается почти вертикально и для передачи вращения под большим углом на винт в рулевом механизме применяется угловой редуктор 6 (рис. 1,в) с передаточным числом, равным единице. Вал 12 с ведущим зубчатым колесом 10 установлен в корпусе на шариковых подшипниках 13, закрепленных гайкой со стопорной шайбой. Ведомое зубчатое колесо 15 соединено с винтом шлицами, что обеспечивает возможность перемещения винта относительно зубчатого колеса в продольном направлении.

***

На легковых автомобилях (рис. 2,а) рулевая колонка включает в себя вал 1, размещенный в трубе, которая крепится к передней панели. Соединение рулевого вала с валом рулевого механизма осуществляется чаще всего через упругую муфту.
Вал вращается на подшипнике 3, на верхнем конце вала на шлицах устанавливается рулевое колесо. На современных автомобилях рулевая колонка может иметь несколько положений регулировки по вертикали и в продольном направлении для обеспечения удобства управления, что усложняет ее конструкцию.

Рулевые колонки могут становиться причиной серьезных травм водителя при авариях. Для уменьшения опасности воздействия рулевой колонки на водителя используют рулевое колесо, которое способно деформироваться при ударе, поглощая часть энергии удара.
Вал рулевого колеса при аварии должен изгибаться или расщепляться, не перемещаясь внутрь салона более, чем на 127 мм. Это осуществляется установкой травмобезопасных рулевых колонок, являющихся элементами пассивной безопасности автомобиля.

На автомобиле ВАЗ-2121 вал складывается, так как имеет карданную передачу, а энергия удара при аварии поглощается кронштейном крепления рулевой колонки особой конструкции.

На автомобиле ГАЗ-3102 энергопоглощающим элементом является резиновая муфта, устанавливаемая между двумя частями рулевого вала.

Поглощать энергию удара при столкновении может и деформируемый рулевой вал 4, устанавливаемый на зарубежных автомобилях (рис. 2,б). Такой вал представляет собой перфорированную трубу, которая может значительно укорачиваться при силовом воздействии на нее в осевом направлении.

Рулевой вал может также состоять из двух частей и соединяться несколькими продольными пластинами, которые будут при ударе изгибаться, поглощая энергию.

***

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Карта раздела
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»

Принцип работы

Блок безопасности был разработан еще в середине прошлого века. С внедрением электроники он претерпел некоторые изменения, но принцип работы практически не изменился. Автопроизводители не придерживаются каких-то стандартов, более того – многие из них используют свои разработки.

На первый взгляд кажется, что это означает узкую спецификацию составных частей. На деле – все как раз наоборот. Основные составные части блока:

набор датчиков;
подушки безопасности;
блок SRS;
проводка;
лампа на панели приборов;
пиропатрон;
натяжители ремней.

Общий принцип остается неизменным вот уже многие годы. А выглядит он так.

При ударе срабатывают датчики – всего их может быть до 10 и даже 15 штук. Они передают блоку SRS информацию о месте и силе удара.
Электронный блок обрабатывает эту информацию. Учитывая сторону удара и количество пассажиров, подает сигнал на активацию подушки и ремня.
Срабатывает пиропатрон и происходит выбивание крышек подушками безопасности.
Стравливание воздуха через специальный клапан или отверстие.

Помимо перечисленных выше пунктов, нужно обязательно уточнить один момент. Во время срабатывания подушек происходит запись Crash Data в электронный блок. После этого он перестает функционировать.
