Как снять бензонасос на киа рио 3

Когда необходима замена

Замена фильтра производится в следующих случаях:

• по пробегу при проведении регламентных работ;
• при появлении проблем при работе мотора, связанных с засорением фильтрующего элемента.

Признаки износа фильтра

Основные признаки засорения фильтрующего элемента на бензиновом моторе:

• падение тяги мотора, приводящее к снижению динамики;
• при нажатии на педаль газа происходит провал или обороты растут рывками;
• при начале движения и разгоне наблюдаются провалы.

Дизельный картридж предназначен для удаления из топлива не только посторонних механических примесей, но и воды. В конструкции узла предусмотрен датчик, который работает в паре с контрольной лампой. Индикатор мигает или включается при появлении отстоя в нижней части колбы.

Рекомендуемая периодичность замены

Владельцу автомашины Соренто необходимо знать, через сколько км пробега требуется провести обслуживание системы очистки топлива.

Завод-изготовитель рекомендует производить регламентную замену фильтров для бензинового двигателя через каждые 60 тыс. км пути.

Дизель оснащается прецизионной системой впрыска топлива, требующей тщательной очистки горючего. Замена выполняется через каждые 45 тыс. км.

Проверка давления в системе питания двигателя автомобиля KIA Rio

Основным критерием исправности системы питания двигателя является давление топлива в топливной рампе.

При недостаточном давлении топлива возможны:

— неустойчивая работа двигателя;

— остановка двигателя на холостом ходу;

— повышенная или пониженная частота вращения коленчатого вала на холостом ходу;

— недостаточная приемистость автомобиля (двигатель не развивает полной мощности);

— рывки и провалы в работе двигателя при движении автомобиля.

Для начала рекомендуется проверить надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки).

Проверка давления топлива в системе питания двигателя автомобиля KIA Rio возможна только при наличии манометра со шлангом для подключения к топливной магистрали.

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса. Если его не слышно, проверьте электрическую цепь питания насоса.

ПРЕДУПРЕЖДЕНИЕ:

Имейте в виду, что электробензонасос не включается, если в системе топливоподачи есть давление. Иными словами, если вы предварительно уже включали зажигание и пытались пустить двигатель, то исправный электробензонасос уже должен был создать давление в системе, поэтому отсутствие звука работы электробензонасоса в данном случае не является неисправностью.

3. Отверните две гайки крепления топливоподающего трубопровода к топливной рампе и снимите щтуцер трубопровода со шпилек топливной рампы.

4. Для проверки давления топлива подключите манометр с пределом измерения не менее 500 кПа (5 кгс/см 2 ) между топливоподающим трубопроводом и топливной рампой. При работающем на холостом ходу двигателе давление в топливопроводе должно быть не менее 345 кПа (3,45 кгс/см 2 ).

Возможны следующие причины снижения давления топлива:

— неисправен регулятор давления топлива (установлен в топливном модуле);

Источник статьи: http://avto-kia-remont.ru/avtomobil-kia-rio/sistema-pitaniya/proverka-davleniya-v-sisteme-pitaniya

Проводим замену

Предпосылками к замене очистителя топлива Киа Рио могут быть следующие признаки:

• высокий шум во время работы бензонасоса;
• на больших скоростях появляются рывки, которые постепенно учащаются, и появляются и на низких.

Что понадобится?

• новый топливный барьер;
• отвертка крестовая;
• отвертка плоская;
• плоскогубцы;
• набор ключей;
• герметик;
• спрей для чистки карбюратора.

Шаги

Конструкции топливной системы Киа Рио выпуска 2012 и 2013 очень схожи, поэтому и ход замены практически идентичен.

1. Снимаем заднее сидение Киа Рио — для этого нужно открутить болты ключом на 12.

   Откручиваем болты

2. Снимаем пластиковую защиту — она обычно садится на герметик и, чтобы ее снять, нужно поддеть ее отверткой.

   Снимаем крышку Открывается доступ к небольшому люку, крепящемуся саморезами.

3. Топливная система находится под давлением, поэтому для дальнейших работ нужно его сбросить. Заводим двигатель, и при помощи фиксатора отключаем колодку питания насоса.

   Отключаем питание

4. Протираем крышку от мусора и песка, но лучше воспользоваться пылесосом.
5. Снимаем шланги подачи горючего, при этом предварительно зажимаем фиксаторы плоскогубцами. Рядом всегда должна находиться ветошь, потому что со шланга может потечь бензин в небольшом количестве.
6. Крестовой отверткой откручиваем болты, закрепляющие насос.
7. Убираем кольцо и не спеша вытаскиваем из стакана фильтрующий элемент, внимательно следите, чтобы не пролился бензин, который остался в стакане насоса.

   Вытаскиваем фильтр из стакана

8. Фиксируем положение поплавка уровня горючего.
9. С помощью плоской отвертки поддеваем фиксаторы и отсоединяем трубки.
10. Извлекаем разъемы.

    Извлекаем разъемы

11. Не спеша отводим защелку из пластика, при этом освобождаем направляющие, чтобы мы могли их извлечь с крышкой. Извлекаем топливоочистительный элемент вместе с насосом из стакана.
12. Отсоединяем минусовый контакт, при этом отвертка остается между кольцом очистителя топлива и защелками моторчика — это предоставит возможность отсоединить его.

    Отсоединяем минусовую клему

13. Извлекаем металлический клапан.
14. Из старого топливного фильтра извлекаем уплотнительные кольца из резины.
15. Ставим новый клапан в новый очистительный барьер.
16. Ослабляем защелки, снимаем деталь из пластика, затем уплотнительные кольца.

    Пластиковая деталь

17. Ставим на новый фильтрующий барьер.
18. Сборку начинаем с установки моторчика на новый фильтр и закрепляем защелками патрубки.
19. Ставим топливный фильтр в стакан.
20. Ставим люк на место, закрепляем с помощью болтов и подсоединяем фишку.
21. Собранный насос ставим в бак.
22. Смазываем по краям защитную крышку герметиком и ставим на место.

Проблемы, которые могут возникнуть после замены, и методы их устранение

После смены очистительного барьера многие часто сталкиваются с одной и той же проблемой – автомобиль не хочет заводиться или же очень плохо заводится.

Сначала нужно проверить снятый топливный фильтр — вполне вероятно, на нем вы забыли уплотнительное кольцо. В таком случае топливо стекает обратно и насосу нужно вторично его закачивать, от этого и появляются осложнения с пуском мотора. В случае, если прежний фильтрующий элемент остался, и колечко находится на нем, то потребуется опять все разбирать для того, чтобы поставить колечко на место. В случае, если уплотнение повреждено или же отсутствует, нужно купить новое.

Несколько советов автолюбителю

На время замены топливного фильтра огромное влияние оказывает качество заправляемого горючего. В случае, если вы часто заливаете некачественное загрязненное горючее с существенной долей различных примесей, фильтр засорится намного раньше.

Двигатели, работающие на солярке, требуют замены фильтра гораздо чаще, чем те, которые заправляются бензином.

Загрузка …

Процесс замены своими руками

Заменить фильтрующее устройство — одна из самых простых задач при проведении ремонта авто. Для ее выполнения необязательно обращаться к специалистам, все можно сделать самостоятельно.

Инструменты и материалы

Что понадобится для замены детали:

• новый фильтрующий элемент;
• две отвертки — с крестовым и плоским наконечником;
• пассатижи;
• комплект гаечных ключей;
• герметичный клей;
• канцелярский нож;
• специальное средство для очистки карбюраторов.

Пользователь Андрей Тотем снял и опубликовал ролик, в котором показал, как осуществляется замена фильтра очистки топлива в Киа Рио.

Этапы работы

Как выполняется замена фильтрующего устройства в автомобилях Киа Рио:

1. Сначала выполняется демонтаж заднего сиденья в автомобиле. Для снятия кресла открутите винты, расположенные между нижней и верхней частью сидений, гаечным ключом на 12.
2. Приподнимите нижнюю часть кресла и выведите скобы, фиксирующие ее, из креплений. Выполните демонтаж подушки.
3. В пространстве под креслом вы можете увидеть пластмассовый люк. Это защита топливного насоса, обычно она фиксируется при помощи клея герметика. Для демонтажа защиты воспользуйтесь канцелярским ножом или отверткой с плоским наконечником.
4. Так вы получите доступ к еще одному люку, который фиксируется к корпусу автомобиля на саморезах. За ним скрывается бензонасос. Саморезы люка откручиваются отверткой с крестовым наконечником.
5. Прежде чем выполнять работы по демонтажу, сбросьте давление в топливной магистрали. Для этого запустите мотор машины и отсоедините разъем с проводами от штекера, установленного на самом насосе. Когда давление в топливной системе будет сброшено, двигатель произвольно заглохнет. Завести его еще раз не получится.
6. Перед снятием крышки обязательно протрите ее тряпкой, чтобы удалить загрязнения и не допустить их попадания в насос. Иначе это негативно отразится на его функциональности в целом. При возможности для очистки можно воспользоваться пылесосом.
7. Отсоедините подключенные к устройству патрубки подачи топлива, зажав крепления магистралей пассатижами. Не убирайте далеко тряпку, поскольку при снятии из шланга выйдет часть горючего.
8. Отверткой с крестовым наконечником выкрутите винты, фиксирующие насосное устройство. Отодвиньте в сторону кольцо и не спеша извлеките из посадочного места фильтрующую деталь. При демонтаже будьте аккуратны, чтобы не разлить горючее.
9. Закрепите положение поплавка, использующегося для контроля уровня бензина в системе.
10. Отверткой с плоским наконечником надо поддеть крепления и отключить подсоединенные патрубки. Отсоедините разъемы и отодвиньте их в сторону.
11. Аккуратно отведите фиксатор от пластмассы и освободите направляющие для их демонтажа вместе с крышкой. Теперь из так называемого стакана можно извлечь деталь для очистки горючего.
12. Отключите провод массы. Отверткой подденьте кольцо фильтрующего элемента и защелки электродвигателя, отсоедините его.
13. Демонтируйте металлический клапан. Вытащите резиновый уплотнитель из фильтрующего устройства.
14. Установите новый клапан в фильтр. Ослабьте фиксаторы, демонтируйте пластмассовую деталь вместе с уплотнителями.
15. Выполните монтаж нового фильтра в посадочное место. Процедура сборки начинается с установки электродвигателя на новое фильтрующее устройство и фиксации креплений топливных магистралей.
16. Новый фильтр монтируется в стакан бензонасоса. На место устанавливается люк, который фиксируется винтами. Подключается разъем с проводкой. Защитная пластмассовая крышка под задним сиденьем автомобиля обрабатывается по периметру герметичным клеем и монтируется на место.

Пользователь Хендай Солярис / Киа Рио представил ролик, в котором подробно описана инструкция по смене очистительного устройства для топлива.

Цена вопроса

Стоимость оригинального фильтра для прочистки горючего в Киа Рио составляет около 1000-1500 рублей в среднем. Чтобы сэкономить, можно купить аналог, его цена варьируется в районе 400-800 рублей.

Проблемы после замены фильтра

Большинство автовладельцев после смены очистительного устройства сталкиваются с проблемой трудного запуска или невозможности старта силового агрегата. Если это произошло, рекомендуем демонтировать фильтрующий элемент и проверить правильность его монтажа. Возможно, причина неработоспособности двигателя заключается в том, что при установке вы забыли установить уплотнитель. Из-за этого горючее будет стекать обратно и насосному устройству придется его закачивать еще раз. Это приводит к трудностям запуска силового агрегата. Если уплотнительная резинка износилась и не может выполнять возложенные на нее функции, надо приобрести и установить новую деталь. В результате сброса давления в топливной магистрали поначалу двигатель плохо заводится, но через несколько попыток его работа стабилизируется.

Признаки, указывающие на необходимость замены топливного фильтра:

• Недостаточное давление в топливной системе двигателя (нормой считается давление не менее 345 кПа или 3,45 кгс/см кв).
• Неустойчивая работа двигателя на холостом ходу
• Потеря мощности двигателя
• Снижение «приемистости» двигателя при разгоне.
• Рывки и провалы в работе двигателя.

Все вышеуказанное может быть следствием снижения пропускной способности топливного фильтра (обоих топливных фильтров). При этом, замена топливных фильтрующих элементов может понадобиться раньше положенного срока.

Все зависит от качества топлива, заливаемого в бензобак.

Замена топливного фильтра Киа Риол-3

Замену топливных фильтров вполне можно выполнить самостоятельно, для этого не потребуется каких-либо специальных инструментов и приспособлений. Достаточно иметь несколько часов свободного времени, и вы сможете сэкономить на оплате труда мастера СТО.

Инструмент и детали:

• Головка на 8 и на 12 с удлинителем и воротком.
• Отвертка с крестообразным и плоским лезвиями.
• Нож.
• Плоскогубцы.
• Топливный фильтр тонкой очистки Киа Рио-3 имеет каталожный номер – 31112-1G000.
• Топливный фильтр грубой очистки Киа Рио-3 имеет каталожный номер — 31090-1G000.

Прежде чем начинать какие либо ремонтные работы топливной системы нужно сбросить в ней давление! Для этого следует завести двигатель, открыть капот и в наружном блоке предохранителей вынуть предохранитель, отвечающий за работу топливного насоса (читайте «Схемы предохранителей Киа Рио-3»). После выработки топлива, имеющегося в системе, двигатель заглохнет. Для подстраховки, можете попробовать завести двигатель. Если он не запустился, то давление топлива в системе сброшено.

Порядок действий по замене топливного фильтра:

• Топливный модуль находится в топливном баке, расположенном под сиденьем задних пассажиров.
• Поэтому сначала необходимо снять заднее сиденье. Для этого головкой на 12 выкрутите болт крепления подушки сиденья.

Приподнимите подушку сиденья и выведите скобы крепления из держателей.

Полностью снимите подушку заднего сиденья.

Под сиденьем находится лючок доступа к топливному модулю. Для того чтобы его открыть используйте нож, т.к. он приклеен герметиком (хотя для его фиксации вполне подошли бы саморезы).

Отсоедините колодку электропитания топливного модуля (зажигание должно быть выключено).

При помощи плоскогубцев снимите шланг подвода паров топлива к адсорберу.

Снимите трубку подачи топлива.

Выведите из крепления на крышке топливного модуля держатель трубки.

Ключом – головкой на 8 выкрутите болты крепления пластины крышки топливного модуля.

• Откройте в автомобиле задние двери, чтобы выветрить пары топлива.
• Выньте топливный модуль из топливного бака (старайтесь не повредить поплавок).

Теперь, чтобы добраться до фильтров тонкой и грубой очистки предстоит разобрать топливный модуль. Сперва демонтируйте датчик указателя уровня топлива. Для этого отсоедините от крышки модуля разъем датчика.

Выведите провода из держателей.

Подденьте отверткой фиксатор датчика и сдвиньте его вниз.

Затем, отсоедините штекер питания топливного насоса.

Отсоедините трубку, которая подводит топливо в фильтр тонкой очистки. Для этого отверткой вытяните фиксатор.

Разъедините крышку и стакан топливного модуля.

Теперь из стакана следует вынуть фильтр тонкой очистки с вмонтированным в него топливным насосом.

Для того чтобы вынуть топливный насос из корпуса фильтра отожмите фиксаторы.

Отсоедините от топливного насоса сетчатый фильтр грубой очистки топлива.

Разбирая фильтр тонкой очистки, отсоедините уплотнительное кольцо и оставшийся провод.

Отсоедините регулятор давления и оставшуюся трубку слива топлива.

1. Топливный фильтр снят.

Все, теперь следует собрать в обратной последовательности топливный модуль с новыми фильтрами.

Видео «Замена топливного фильтра Киа Рио-3»

В данном видео мастер доступно объясняет и показывает, как следует разбирать топливный модуль Хюндай Солярис (он абсолютно идентичен топливному модулю Киа Рио-3)

При этом, обращает внимание, что при разборке модуля, с креплениями на корпусе старого фильтра тонкой очистки можно не церемониться и, если не получается что-то снять аккуратно, то их можно обламывать

КИА Рио: замена бензонасоса

Если во время набора скорости в случае резкого нажатия на педаль газа ощущаются легкие подергивания или «провал», то вполне вероятно имеются проблемы с бензонасосом КИА Рио.

Проблемы с бензонасосом КИА Рио:

• Подергивание авто при наборе скорости
• Ощущение «провала» педали газа после нажатия
• Возникновение проблем при заведении автомобиля

Самой очевидной и распространенной проблемой бензонасоса КИА Рио является его загрязнение. В этом случае необходимо произвести замену сетки бензонасоса, для чего потребуется его снять. Процедура снятия достаточно проста, хоть и потребует определенного навыка, а также использования специальных инструментов. Для того, чтобы снять бензонасос КИА Рио, следует приготовить ключ на 12, обычную и крестовую отвёртки, большое количество ветоши, пустую ёмкость небольшого объема и, конечно же, новую сетку для бензонасоса КИА Рио (судя по отзывам владельцев популярного корейца, в качестве альтернативы родной сетки подойдет сетка со срезанным углом от ВАЗ-2110 1.6).

После снятия бензонасосом КИА Рио следует так же осмотреть бак на наличие песка или других загрязнений. Большое количество сора в корпусе бензонасоса или бензобака говорит о плохом качестве заливаемого топлива.

Снять бензонасоса КИА Рио:

Снять задний диван, открутив ключом на 12 два болта, которые удерживают его
Открутить при помощи крестовой отвёртки люк, который закрывает расположение бензонасоса, и убрать крышку, предварительно отключив штекер
Далее для уменьшения количества излишков топлива, которые будут обнаружены в процессе снятия, необходимо завести двигатель КИА Рио и подождать, когда он заглохнет
Отсоединить топливных магистралей, которые закреплены при помощи защёлок
В процессе работ из бензонасоса будет вытекать бензин (благодаря выполненным ранее действиям , в меньших количествах), поэтому человеку, осуществляющему снятие бензонасоса КИА Рио точно понадобится ветошь – ее нужно приготовить заранее
Необходимо открутить крышку, удерживающую «стакан», для чего следует упереть в боковую поверхность (она ребристая) шлица плоскую отвёртку и откручивать ее несильными ударами, пока не появится возможность выкрутить ее вручную

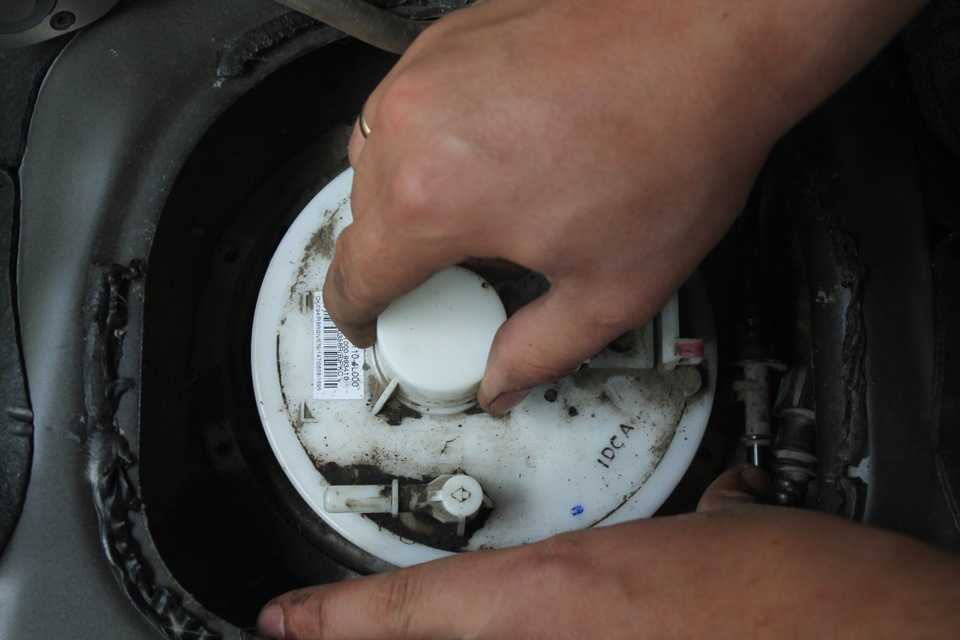

Аккуратно извлечь корпус насоса, не забывая про уплотнительное кольцо и поплавок, удерживающийся сбоку на рычаге
Внутри «стакана» останется небольшое количество бензина, поэтому при снятии нужно будет действовать осторожно, чтобы не разлить его
Остатки бензина из насоса и топливных проводов сливаются в подготовленную заранее ёмкость, при этом снятый корпус бензонасоса КИА Рио переворачивается вверх дном

Ремонт

Ремонтные работы проводятся в 3 этапа:

1. Сброс давления в топливной системе
2. Демонтаж блока фильтрации
3. Разбор блока фильтрации и замена фильтрующих элементов

Ниже представлена подробная инструкция.

Материал по теме: Как заменить масло в коробке передач Лада Калина самостоятельно

Сбрасываем давление

Чтобы извлечь топливный фильтр на Киа Рио, нужно вначале сбросить давление в топливной системе.

• Глушим машину и влазим под капот

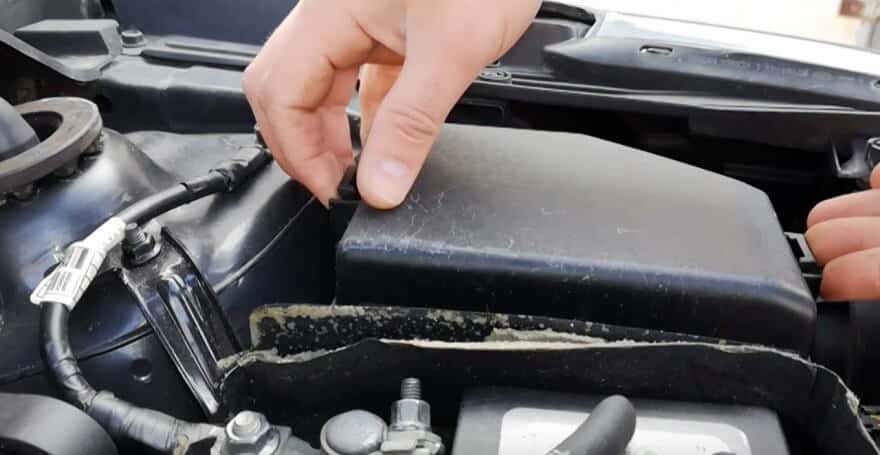

• Открываем панель релейной защиты

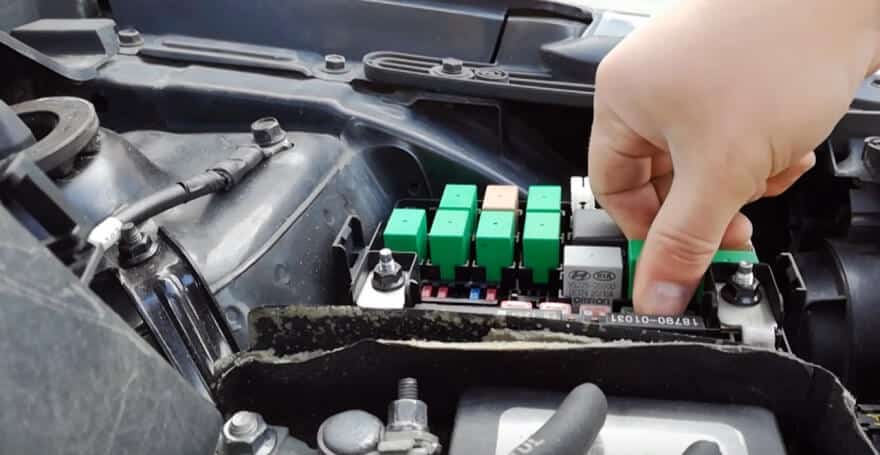

Извлекаем реле топливной системы (на фото отмечен этот момент)

• Заводим авто и ждем, пока не выйдет все давление из системы. Машина должна сама заглохнуть
• Достаем ключ из замка зажигания

Все, теперь можно приступать к следующему этапу.

Демонтаж блока фильтрации

Фильтрующая система спрятана рядом с топливным баком. Этот узел находится под задним креслом. Чтобы достать топливный фильтр Kia Rio 3, вначале самостоятельно демонтируем сиденье.

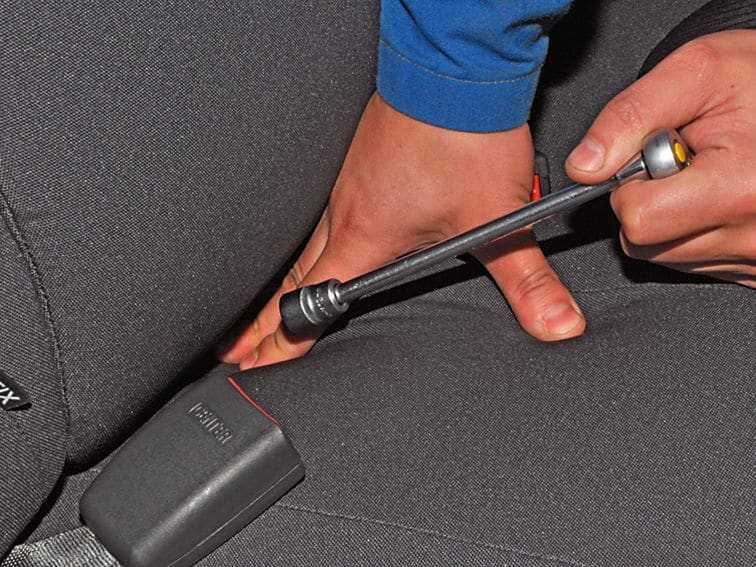

Выкручиваем крепеж головкой на 12 (мм). Болты спрятаны в зазоре между спинкой и сиденьем. Там 2 болта

Приподнимаем сиденье и выводим из зацепления скобы, которые его фиксируют

Убираем сиденье из салона

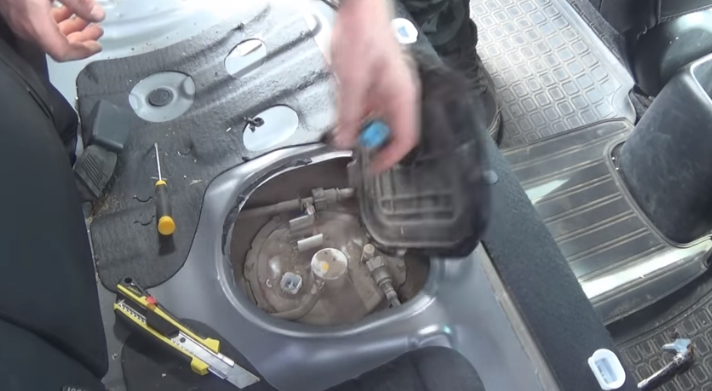

Ножом поддеваем крышку блока фильтрации. Она посажена на герметик

• Отодвигаем крышку в сторону
• Вынимаем проводной модуль (нужно сжать фиксаторы с боков)

Разъединяем шланг подвода паров к адсорбенту (просто сдвигаем хомут плоскогубцами дальше по шлангу или на патрубок)

Снимаем трубку подачи топлива с рампы (по бокам фиксатора есть зажимы, на них нужно надавить)

Откручиваем крепежные болтики, которые держат прижимное колечко (8 болтов)

Теперь извлекаем корпус модуля в сборе, где установлен топливный фильтр на Киа Рио

Разбор блока фильтрации

Переносим блок на удобный столик с хорошим освещением. Можно усесться за удобное сиденье. Разбор блока – это тонкая работа. Здесь нужны твердые и прямые руки.

Отсоединяем колодку проводов датчика уровня топлива

Отстегиваем фиксаторы крепления датчика уровня топлива и снимаем его. Он сдвигается вниз по направляющим

Отсоединяем колодку с проводами от топливного насоса

Извлекаем фиксатор колодки входного топливного шланга и достаем колодку со шлангом

Попутно достаем резиновое уплотнительное колечко, чтобы оно не потерялось

Тоже самое проделываем с колодкой выходного топливного шланга (снимаем фиксатор, достаем колодку и резиновое колечко)

Отверткой отжимаем фиксаторы направляющих крышки топливного узла

Снимаем крышку со стакана. Совсем скоро покажется наш фильтр топливный Киа Рио

• Вынимаем проводную колодку из насоса
• Отверткой поддеваем фиксаторы стакана блока фильтрации

Вынимаем насос с фильтром тонкой и грубой очистки. Там же будет и регулятор расхода топлива

Отверткой отстегиваем два фиксатора и извлекаем насос

Отверткой поддеваем стопор на патрубке насоса и извлекаем топливный фильтр Kia Rio 3 грубой очистки

Снимаем с патрубка фильтра резиновое колечки и отстегиваем колодку с проводом на массу

Отверткой поддеваем ушки фиксатора регулировки давления топлива и снимаем фиксатор

Достаем регулятор давления. В посадочном месте будут резиновое и пластиковые колечки, их тоже вынимаем

Достаем из фильтра трубку подвода топлива. Отверткой достаем и уплотнительное колечко головки регулятора давления

Все, теперь производится замена топливного фильтра Киа Рио 3 на новую модель

Проводим сборку блока фильтрации в обратном порядке

У опытного специалиста на эту работу уходит в районе 2 часов. Кстати, вот видео по этому поводу:

https://youtube.com/watch?v=JECexPrrBxw

Автор remont-automobilya

• Королевский внедорожник Karlmann King побил все ценовые рекорды — 31.03.2018
• Пасхальные зайцы от Jeep. Новая семерка шоу-каров — 27.03.2018
• Как заменить масло в двигателе Киа Рио? — 08.02.2018
• Как заменить лампы стоп сигнала Ниссан Тиида? — 02.02.2018
• Как заменить лампу ближнего света на Рено Логан? — 27.01.2018

Посмотреть другие статьи

Как поменять топливный фильтр на Киа Рио?

Это одна из операций, которая не требует технических знаний, помощников или длительного времени на ее выполнение. Своими руками поменять фильтр Киа Рио несложно, весь процесс займет не более получаса. Находится элемент в топливном модуле, и доступ к нему находится в салоне, в районе заднего сидения.

Для выполнения операций будут необходимы:

• сам фильтр;
• ключ с головкой на 12 с удлинителем;
• ключ с головкой на 8;
• острый нож для обрезки герметика;
• пассатижи;
• шлицевая отвертка;
• герметик для установки крышки топливного бачка.

Все инструменты можно найти в обычном ремонтном наборе для Киа Рио.

Алгоритм выполнения операции

Работа займет не менее 40 минут, она состоит из множества последовательных операций, при их выполнении нужно позаботиться о том, чтобы не растерять снятый крепеж.

Производятся такие этапы:

необходимо отвинтить средний болт, расположенный по центру, удерживающий на месте подушку пассажирского сидения сзади. Возможность работать с крепежом возникает при помощи создания зазора между подушкой сидения и спинкой;

далее руками приподнимается мягкая часть сидения. Она крепится к держателям при помощи двух металлических крюков. Их нужно достать из удерживающих конструкций;

подушка полностью снимается, можно вынести ее из салона для обеспечения простора для выполнения последующих операций;

открывается крышка люка, расположенная на бензобаке. Острием ножа обрезается старый герметик по ее краям, удерживающий деталь на месте;

рукой она отводится в сторону;

• выключается, если ранее не было отключено, зажигание;
• снимаются фиксаторы, удерживающие жгуты проводов (розового цвета);
• проводная колодка отсоединяется от разъема, соединенного с лючком модуля;

в случае, если зажигание включалось незадолго до начала замены, то для удобства дальнейшей работы потребуется уменьшить давление в системе. Для этого потребуется запустить двигатель и оставить его работать на холостых оборотах до момента, когда в систему перестанет подаваться топливо. После этого необходимо запустить стартер на 2-3 секунды. После выполнения этих действий задача будет выполнена, и работу можно продолжить;
клещами зажимаются одновременно оба края хомута шланга, отвечающего за доставку паров бензина к адсорберу

Плавным движением хомут осторожно сдвигается;

лючок топливного модуля имеет небольшой штуцер, конец шланга с него следует снять;

наконечники трубки подачи топлива снимаются с держателя, для этого потребуется отжать фиксаторы, стараясь не повредить их;

элемент, удерживающий трубку подвода паров топлива к электромагнитному клапану, руками достается из модуля;

отворачиваются 8 болтов крепления лючка, используя ключ у на 8;

снимается прижимная пластина;

топливный модуль достается из отверстия, это следует делать максимально осторожно, так как поплавком датчика можно зацепить край емкости и повредить оборудование;

достается уплотнительная резинка, которая отвечает за герметизацию места соединения бензобака и его люка;

колодка проводов датчика уровня бензина отсоединяется, для этого потребуется отжать защелку;

провода выводятся наружу;

шлицевая отвертка поможет поддеть защелку датчика и снять его;

индикатор сдвигается и снимается;

отсоединяется сама колодка, для этого также потребуется отжать фиксатор;

снимается пружинный фиксатор, удерживающий на месте трубку подвода топлива;

• отжимается очередная защелка;
• снимается наконечник трубки и достается уплотнитель;

тем же способом снимается конец шланга насоса для топлива;

берется стакан фильтра, и на его корпусе отверткой отжимаются фиксаторы направляющих;

крышка и стакан топливного модуля отделяются друг от друга;

снимается колодка топливного насоса;

из стакана достается топливный фильтр вместе с присоединенным к нему насосом и регулятором давления топлива;

шлицевым инструментом отжимаются фиксаторы и снимается насос, с него убирается сетчатый фильтрующий элемент;

от корпуса модуля отсоединяется пластиковая трубочка, по которой сливается топливо;

заменяется фильтр;

• промывается сетчатый фильтр;
• установка нового топливного фильтра происходит в обратном порядке.

При установке важно соблюсти последовательность выполнения всех операций и не перепутать крепеж и уплотнители. Этого можно добиться, если помещать их при снятии в коробочку с несколькими отделениями, помеченными цифрами

Как и другие несложные работы по техническому обслуживанию Kia Rio самостоятельная замена топливного фильтра доступна большинству автолюбителей.

Она производится в гаражных условиях, не требует особых знаний и навыков, но помогает избежать ремонта двигателя в результате использования некачественного горючего.

Как часто менять топливный фильтр на Киа Рио?

При ответе на любой вопрос, связанный с техническим обслуживанием автомобиля, в первую очередь надо обращаться к технической документации. Именно она сдержит правила, которым нужно следовать безусловно.

Но чаще всего реалии российских дорог вносят свои корректировки, и расходные элементы приходится менять с большей периодичностью. Происходит это и в случае с топливным фильтром. Регламент технического обслуживания исходит из того, что топливный элемент подлежит замене каждые 60 тысяч километров пробега.

При этом, если ориентироваться на мнение технических экспертов, засорение фильтра может проявить себя раньше.

Оно выражается в:

• снижении мощности работы двигателя;
• затрудненном пуске двигателя автомобиля;
• провалом при нажатии на педаль газа;
• повышении уровня неприятного запаха в салоне;
• увеличении уровня шумов.

Все эти признаки говорят о засоренности детали, а значить заменить деталь следует до сроков, предусмотренных в регламенте.

Обновление фильтров на старых моделях

Как уже было сказано, у старых моделей фильтр находится под днищем. Необходимо применение специальных инструментов: подъемник либо эстакада. Сложности могут возникнуть еще на этапе ослабления креплений, поэтому будьте готовы применять домкрат полноценно и заниматься ремонтом длительное время.

Крепления КИА Рио требуют увлажнения специальными жидкостями, чтобы их затем можно было убрать и проникнуть к области нахождения топливного фильтра. Раскисание элементов занимает небольшой срок, но и для него нужно терпение. Мешает болтам отойти от части накопившаяся пыль и грязь. Можно предварительно убрать ее при помощи других инструментов, и тогда замена пройдет быстрее.

Сам процесс замены отнимет у владельца четверть часа при должной сноровке и подготовке.

Расположение фильтра под днищем подвергает его опасности, особенно высока вероятность утечки топлива. После ремонта требуется проверить машину, проведя своеобразный тест-драйв в течение минут 20. За это время вы заметите, если есть утечка.

Важно!

Обязательно проверьте надежность крепления. После этого, не съезжая с эстакады, заведите двигатель KIA Rio, дайте ему поработать 10 минут, чтобы убедиться в отсутствии утечки топлива.
