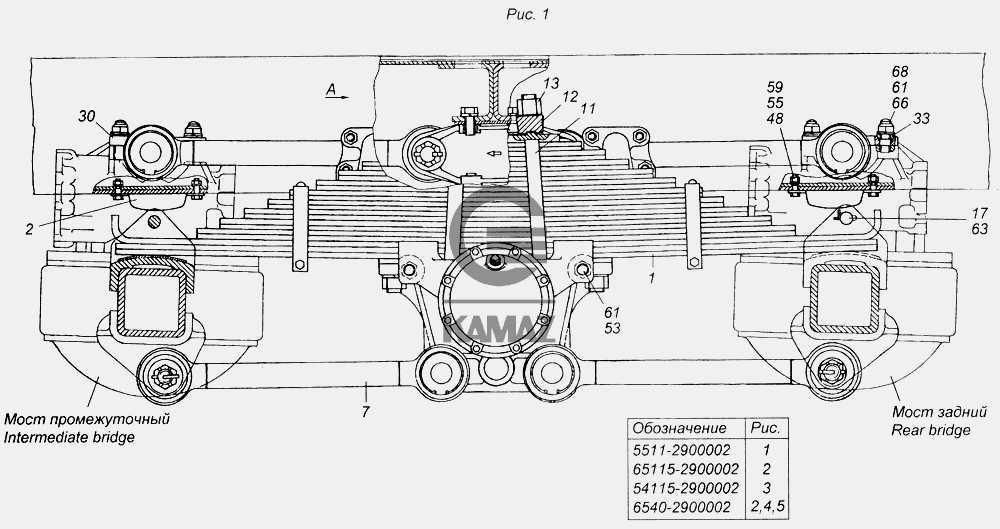

Подвеска на камаз 43253, 43255, 55111, 65115

Двигатель

КрАЗ-65055 выпускается с несколькими типами агрегатов. Наиболее распространенными являются версии с ярославскими дизельными моторами.

Изначально автомобиль комплектовался 4-тактной силовой установкой ЯМЗ-238Д с жидкостным охлаждением, непосредственным впрыском топлива и V-образным расположением цилиндров. Система впуска имеет газотурбинный наддув с 1 турбокомпрессором. Основным достоинством данного двигателя считается надежность.

Характеристики мотора ЯМЗ-238Д:

• рабочий объем – 14,86 л;
• номинальная мощность – 220 (300) кВт (л.с.);
• число цилиндров – 8;
• максимальный крутящий момент – 1180 Нм.

На более поздние модификации устанавливался агрегат ЯМЗ-238ДЕ2, практически не отличающийся от предшественника. Впускная система мотора была сохранена, но имела промежуточное охлаждение наддувочного воздуха, что увеличило надежность и экологичность. ЯМЗ-238ДЕ2 соответствовал экологическому классу Евро-2.

Характеристики двигателя:

• рабочий объем – 14,86 л;
• номинальная мощность – 243 (330) кВт (л.с.);
• число цилиндров – 8;
• максимальный крутящий момент – 1225 Нм.

Средний расход топлива КрАЗ 65055 с моторами ЯМЗ-238ДЕ (ЯМЗ-238ДЕ2) на скорости 60 км/час составлял 30-32 л/100 км. В холодное время года показатель увеличивался на 1-2 л/100 км. Топливный бак вмещал до 250 л.

Модели КрАЗ 65055-063 оснащались дизелями Cummins L-360 китайского производства повышенной эффективности. 8,9-литровый агрегат имел мощность 360 л.с.

Снятие и установка рессоры и замена резиновых втулок.

Снятие рессоры производите в следующем порядке: 1. Поднимите заднюю часть кузова домкратом, поставьте опоры, уберите домкрат и снимите колеса. 2. Отсоедините нижнее крепление амортизатора к накладкам стремянок ( см. раздел «Амортизаторы»). З. Отверните гайки 9 (рис. 2)

стремянок, снимите пружинные шайбы 10 накладку 11 стремянок и резиновый буфер сжатия 14. 4. Несколько приподнимите при помощи домкрата задний мост, чтобы полностью разгрузить рессору. 5. Отверните сначала гайку 5, а затем, удерживая палец от проворачивания за лыску, гайку 7. Выбейте передний палец 6 рессоры с шайбами 4 и опустите передний конец рессоры. 6. Отверните гайки 15, снимите шайбы 16 и щеку 12. 7. Выньте щеку 8 серьги с пальцами 1З отверстия во втулке лонжерона и снимите рессору. 8. Выньте резиновые втулки 3 и 17 из ушек рессоры и отверстий во втулках лонжерона. Установку рессоры на автомобиль производите в обратной последовательности, учитывая следующее: 1. При монтаже переднего ушка рессоры вторую резиновую втулку ставьте в ушко через отверстие в кронштейне 2 для сферических шайб. Расстояние между накладками щек кронштейна должно быть 57 мм. Первой из четырех гаек крепления рессоры окончательным моментом затяните гайку 7 пальца со стороны малого отверстия кронштейна. Сферические шайбы 4 перед установкой в отверстие кронштейна сложите выпуклостями наружу и установите в отверстие кронштейна. 2. Гайки пальцев подтягивайте равномерно во избежание перекосов сферических шайб, резиновых втулок и изгиба щек серьги. З. Окончательную затяжку гаек 5 и 15 пальцев производите на рессорах, нагруженных массой снаряженного автомобиля. Это обеспечит наибольший срок службы резиновых втулок. Момент затяжки гаек всех пальцев рессоры должен быть 45-60 Нм (4,5-6,0 кгс•м). 4. Гайки 9 стремянок окончательно подтяните при полной нагрузке в кузове автомобиля, момент затяжки 45-55 Нм (4,5-5,5 кгс·м).

4.2. Задняя подвеска

4.2.1. Особенности устройства

Задняя подвеска

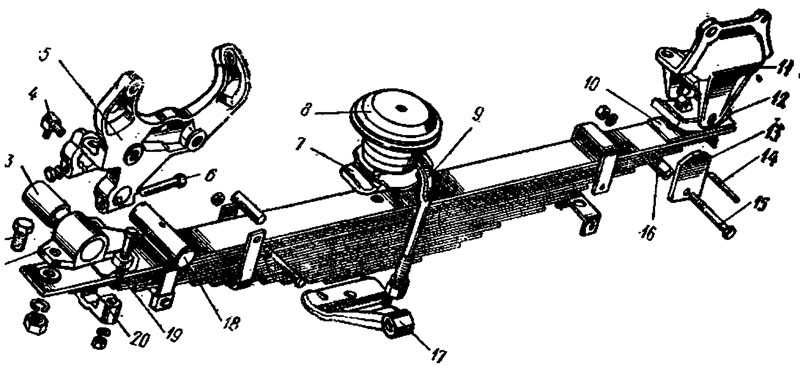

1 – втулка; 2 – палец с шайбой переднего кронштейна; 3 – хомут; 4 – кронштейн опоры двигателя; 5 – амортизатор;

6 – верхняя подушка крепления амортизатора;7 – чашка верхней подушки;8 – контргайка;9 – гайка;10 – балка заднего моста;11 – буфер задней подвески;12 – стремянка; 13 – шланг вентиляции картера; 14 – серьга рессоры с пальцем; 15 – рессора;16 – подкладка рессоры;17 – обойма подушки; 18 – гайка крепления стремянки; 19 – подушка рессоры

Задняя подвеска автомобиля зависимая на двух продольных полуэллиптических листовых рессорах с гидравлическими телескопическими амортизаторами.

Пятилистовая рессора собрана с применением пластмассовых противоскрипных прокладок и резиновых прокладок под хомутами.

Передний конец рессоры крепится через резиновые втулки 1 к кронштейну кузова, а задний — к серьге 13. К заднему мосту рессора крепится с помощью стремянок 12 через резиновые подушки 19.

Амортизаторы 4 предназначены для гашения колебаний задней подвески. Выступающие из амортизаторов через резиновые подушки 5 и 6 закреплены на полу кузова, а нижние крепятся к пальцам подкладок рессор.

Скачать информацию со страницы

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание
1.0 Эксплуатация и техническое обслуживание
1.1 Отопление и вентиляция салона
1.2. Обкатка автомобиля
1.3 Проверка автомобиля перед выездом
1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов
1.5 Уход за лакокрасочным покрытием кузова
1.6 Периодичность смазывания узлов автомобиля

2. Двигатель
2.0 Двигатель
2.1. Снятие и установка
2.2. Двигатель моделей 402 и 4021
2.3. Система смазки
2.4. Система охлаждения
2.5. Система выпуска отработавших газов
2.6. Система питания двигателя ЗМЗ-4062
2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия
3.0 Трансмиссия
3.1. Сцепление с диафрагменной пружиной
3.2. Сцепление с периферийным расположением пружин
3.3. Пятиступенчатая коробка передач
3.4. Четырехступенчатая коробка передач
3.5. Карданная передача
3.6. Задний мост
3.7. Полуоси
3.8. Главная передача

4. Ходовая часть
4.0 Ходовая часть
4.2. Задняя подвеска

5. Рулевое управление
5.0 Рулевое управление
5.1. Рулевое колесо
5.2. Рулевая колонка
5.3. Механизм рулевого управления
5.4. Рулевая трапеция
5.5. Шаровые шарниры рулевой трапеции
5.6. Маятниковый рычаг
5.7. Шаровой шарнир маятникового рычага
5.8. Механизм рулевого управления с гидроусилителем
5.9 Возможные неисправности рулевого управления.

6. Тормозная система
6.0 Тормозная система
6.1. Педаль тормоза
6.2. Вакуумный усилитель
6.3. Главный тормозной цилиндр
6.4. Передний тормозной механизм
6.5. Задний тормозной механизм
6.6. Регулятор давления
6.7. Стояночный тормоз
6.8 Прокачка тормозной системы
6.9 Возможные неисправности тормозной системы.

7. Электрооборудование
7.0 Электрооборудование
7.1. Аккумуляторная батарея
7.2 Блок предохранителей
7.3. Генератор
7.4. Генератор 9422.3701 или 2502.3771
7.5. Генератор 1631.3701 или 192.3771
7.6. Регулятор напряжения
7.7. Стартер
7.9. Звуковой сигнал
7.10. Система зажигания
7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062
7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов
8.0 Кузов
8.1. Передний буфер
8.2. Задний буфер
8.3. Брызговик облицовки радиатора
8.4. Капот
8.5. Переднее крыло
8.6. Крышка багажника
8.7. Передняя дверь
8.8. Задняя дверь
8.9 Замена ветрового и заднего стекол
8.10. Наружное зеркало заднего вида
8.11. Панель приборов
8.12. Стеклоочиститель
8.13. Переднее сиденье
8.14 Заднее сиденье
8.15 Ремни безопасности
8.16 Задняя полка
8.17 Навесное оборудование салона
8.18. Отопитель
8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения
9.0 Приложения
9.1 Масса агрегатов
9.2 Лампы, применяемые на автомобиле
9.3 Подшипники качения, применяемые на автомобиле
9.4 Манжеты, применяемые на автомобиле
9.5 Горюче-смазочные материалы и эксплуатационные жидкости
9.6 Моменты затяжки ответственных резьбовых соединений *

Неисправности

Если автомобиль совершил наезд на дорожные препятствия, уделите внимание резиновым чехлам, которые защищают шарниры. Проверьте отсутствие повреждений; из-за износа амортизирующих узлов нередко выходит из строя система подвески

Данную проверку реализуют на эстакаде или яме, либо поднимают машину на подъемнике.

Другой признак неправильной работы автомобильной подвески — раскачивание кузова на неровной дороге. Определить отклонение от нормы можно, если нажать и резко отпустить его передний угол. При адекватно работающей подвеске кузов должен тут же вернуться в исходное положение. Самое верное решение — диагностика неисправности в автосервисе.

Во вторую категорию попадают ошибки, допущенные, главным образом, в ходе сервисного обслуживания. Обычно они связаны с неправильным подбором деталей, монтажом (например, несоблюдением указанных производителем моментов затяжки), неверным использованием или полным игнорированием специальных инструментов.

На передней оси повреждение пружины можно распознать акустически по заметным на слух щелчкам или скрипам в момент вращения руля. А вот проблемы с пружинами подвески на задней оси услышать практически невозможно. Единственный способ своевременно распознать такого рода проблему — контроль состояния пружин и упругих элементов подвески при каждом техническом обслуживании. В процессе эксплуатации практически невозможно сразу заметить поломку пружины: трещина, с которой все начинается, обычно скрыта, и беглого осмотра недостаточно, чтобы ее обнаружить.

Проверка пружин должна производиться на поднятом автомобиле, когда колеса оторваны от поверхности, пружина разгружена и все повреждения, трещины становятся видны. Под нагрузкой, пока машина стоит на колесах, понять, что пружина треснула, довольно сложно.

Рычаги подвески деформируются из-за механических повреждений. При этом механическая связь с рулем сохраняется до последнего. Деформация проявляется в поведении автомобиля. Самое явное — машина вместо прямолинейного движения начинает уходить в сторону.

Пневматические рессоры

Одним из современных направлений в улучшении динамических и ходовых качеств подвижного состава является применение пневматических рессор. Такими рессорами оборудованы, например, тележки вагонов РТ-200. Эти рессоры позволяют автоматически поддерживать кузов на определенном расстоянии от уровня рельсов независимо от загрузки вагона, что достигается за счет изменения давления воздуха в рессоре. Они имеют высокую выносливость, малую массу и значительно улучшают вибро- и шумоизоляцию.

В последнее время в тележках пассажирских вагонов начинают применять пневматические рессоры (рис. 8, а). В качестве упругого элемента в них используется сжатый воздух или другой газ, заключенный в эластичную резинокордную оболочку (2) с металлическими армирующими деталями или в металлический цилиндр с поршнем. Пневматические рессоры позволяют обходиться без многоступенчатого подвешивания, так как необходимая упругая характеристика достижима при одинарном подвешивании.

Рис. 8 – Пневматическая рессора: а – общий вид; б – силовая характеристика; 1 – патрубок для подвода воздуха; 2 – резинокордная оболочка; 3 – опоясывающее кольцо; 4 – нижняя опора

Силовая характеристика пневматической рессоры (рис. 8, б) представляет собой ломаную кривую, в которой участок I соответствует статической, а II – динамической возникающей при колебаниях вагона деформации рессоры.

В рессорном подвешивании вагонов применяются пневматические рессоры баллонного (рис. 9, а), диафрагменного (рис. 9, б) и смешанного (рис. 9, в) типов.

Рис. 9 – Разновидности пневматических рессор

Наибольшее распространение получили пневмоэлементы диафрагменного типа, так как они имеют регулируемые параметры вертикальной и горизонтальной жесткости.

Система пневматического подвешивания вагона (рис. 10) обычно состоит из пневморессоры (3) с дополнительным резервуарам (1), который снабжен дросселем (2), регулятора положения кузова (4), трубопровода (5), главного резервуара (6) и компрессора (7).

Рис. 10 – Схема пневматического подвешивания

При увеличении нагрузки кузова Р происходит сжатие пневморессоры (3). Тогда отверстие (б) в золотнике регулятора (4) соединяется с каналом (а) и сжатый воздух из главного резервуара (6) поступает в пневморессору, в результате чего кузов вагона приподнимается на прежнюю высоту. При уменьшении нагруки Р кузов вагона поднимается вверх, выточка (в) в золотнике регулятора соединяет пневморессору с атмосферой через канал Ат, давление в пневморессоре уменьшается и кузов опускается на заданную высоту, при которой все отверстия в золотнике перекрываются. Таким образом происходит автоматическое регулирование давления в пневморессоре и кузов вагона удерживается на определенной высоте при изменении загрузки.

КрАЗ-65055: цена нового и б/у

Если сравнивать с иностранными аналогами, то стоимость КрАЗ-65055 существенно ниже и лояльней.

На сегодняшний день выпуск грузовика КрАЗ-65055 остановлен. В серию идут лишь его модификации. Тем не менее приобрести автомашину КрАЗ-65055 всё же возможно. Новых моделей Вы на вряд ли найдёте, но с машинами б/у вопросов совершенно нет.

Цена здесь напрямую зависит от года производства и реального пробега:

1. Грузовик 1997-2003 года выпуска (пробег от 300 до 400 тысяч км) можно приобрести за 230-340 тысяч рублей. Автомобили с грузовыми платформами обойдутся на 30-70 тысяч дороже.
2. Грузовик 2003-2009 года выпуска (пробег до 200 тысяч км, потому как модернизированные модели) можно купить за 470-650 тысяч рублей.
3. Модели 2010-2014 годов выпуска (пробег не превышает 150 тысяч км) можно приобрести за 790-1250 тысяч рублей.

Грузовик КрАЗ-65055 заслужил свою славу – он прошёл долгий путь от Советского Союза до нынешних времён. Он один из тех, кто не сдался в былые годы и не был забыт после распада СССР. Он заслужено считается самым успешным и надёжным грузовиком от украинского производителя. Он вобрал в себя все самые актуальные и наработанные годами новшества конструкторов и не только не уступает своим заграничным соперникам, но и превосходит их во многих нюансах, в особенности в надёжности и цене на ремонт.

После распада Советского Союза популярность КраЗа-260 несколько уменьшилась. Однако и сейчас на рынке представлено множество подержанных вариантов данной модели. Стоимость грузовиков 1991-1992-го годов выпуска составляет 400-700 тысяч рублей. Некоторые модификации обойдутся значительно дороже – до 1,3 миллиона рублей. Разница объясняется состоянием и установленным оборудованием.

Виды зависимых подвесок

В зависимости от применяемых упругих элементов меняется вся схема подвески. Дополнительное усложнение начинается, когда конструкторы стремятся максимально уменьшить влияние врождённых недостатков зависимой подвески или увеличить её прочность и грузоподъёмность.

На продольных рессорах

Самая распространённая схема для грузовиков и прочих автомобилей середины 20 века. Обычно применяются рессоры полуэллиптического типа, сменившие ранее использовавшиеся полные рессорные эллипсы на каретах и первых автомобилях.

Рессора представляет собой дугообразный набор из листов рессорной стали, собранных в пакет с помощью хомутов. Иногда между листами находятся пластиковые противоскрипные шайбы. Они же уменьшают нежелательное трение между листами, которое снижает комфорт на мелких неровностях. Рессора крепится к балке моста с помощью U-образных стремянок, стянутых гайками.

На автомобилях высокой проходимости с целью максимального поднятия кузова над дорогой рессоры могут быть расположены поверх балки, но типичной стала конструкция, где они находятся под ней. Так автомобиль более устойчив за счёт снижения центра тяжести.

Тянущее и толкающее усилие от моста на кузов передаётся через те же рессоры, обладающие высокой прочностью. На концах рессор расположены кронштейны с резиновыми втулками, которые могут перемещаться, компенсируя изменение длины рессоры при сжатии.

Других тяг и рычагов в подвеске нет. Амортизаторы закреплены через сайлентблоки между балкой и кузовом автомобиля или рамой.

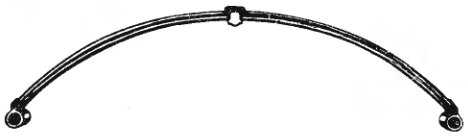

На поперечных рессорах

Расположение одиночной рессоры для всей оси поперёк кузова применялось очень давно и сейчас уже не встречается. Такая схема не имеет достаточной жёсткости в продольном направлении, поэтому исчезла с появлением на автомобилях мощных двигателей и эффективных тормозов.

Поперечная рессора не выдерживала никакой критики с точки зрения компоновки и не давала никаких преимуществ. Чисто музейная конструкция.

С направляющими рычагами

Несмотря на рекордную простоту и дешевизну конструктива, использование рессор не могло обеспечивать нужный комфорт. Если на грузовиках или армейских джипах это не было приоритетным, к тому же их большая масса уменьшала недостатки, то для лёгких пассажирских машин требования плавности хода во всех условиях вызвали необходимость применения спиральных пружин.

Они обладают гораздо меньшим внутренним трением, а с задачами демпфирования гораздо лучше справляются гидравлические амортизаторы.

Но пружина не имеет продольной и поперечной жёсткости, поэтому балку пришлось подвешивать на системе тяг и рычагов. Чаще всего применяется пятирычажная конструкция.

В ней имеются четыре продольные и одна поперечная тяги. Внешне это отдалённо напоминает полуэллиптические рессоры, но тут их способности упруго отрабатывать вертикальные нагрузки, жёстко сдерживая продольные, поперечные и скручивающие, разделены между пружинами и тягами. Тяга, удерживающая мост от поперечного смещения, была названа тягой Панара.

Именно в тяге Панара скрывается один из самых существенных недостатков этой схемы. Работая под переменным углом, она вызывала смещение моста в поперечном направлении при вертикальных колебаниях подвески.

Проявлялось это в забросах кузова в стороны, что могло привести к потере управляемости на большой скорости. Поэтому иногда в систему тяг вводят дополнительные конструкции вроде параллелограмма Уатта, компенсирующие этот эффект.

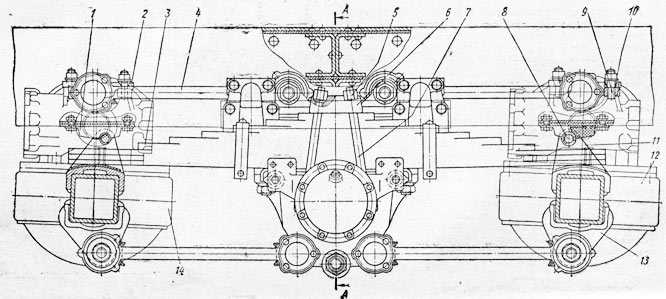

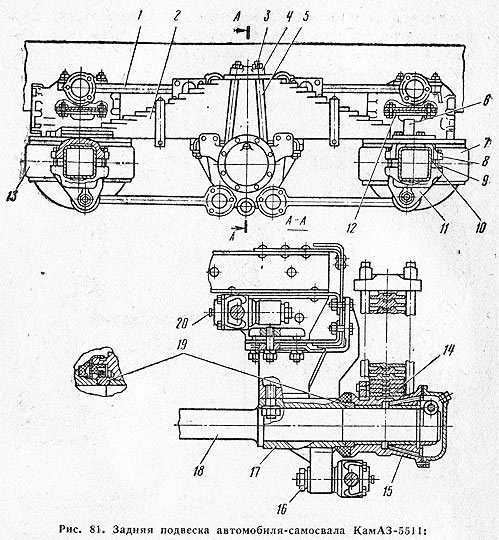

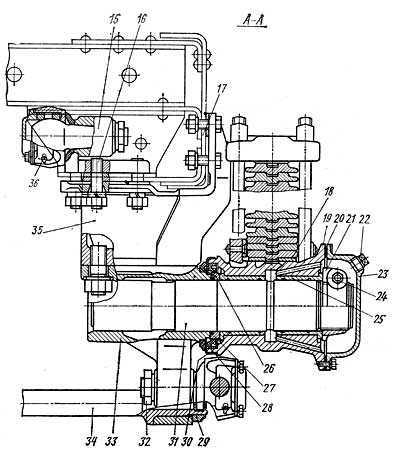

Балансирная подвеска

В многоосных грузовых автомобилях с целью упрощения конструкции при одновременном повышении плавности хода используется подвеска, в которой на каждую пару близко расположенных колёс одной стороны приходится одна продольная рессора.

Каждый её конец соединён с балкой соответствующей оси, а скручивающие усилия воспринимают на себя расположенные ниже мостов балансирные рычаги.

Подвеска получается достаточно компактной и прочной, сочетая относительную плавность хода с большой грузоподъёмностью.

Отличительная её черта – наличие продольной связи между колёсами. У прочих зависимых схем связь исключительно поперечная.

Зависимая подвеска с направляющими рычагами

Вероятности потерять управление над мостом нет в случае из подвеской с направляющими рычагами.  Это самый распространенный тип зависимой подвески. Всего в этой подвеске 5 рычагов: четыре продольных и один поперечный.

Благодаря наличию рычагов обеспечивается отличная выносливость к следующим типам усилий:

• Вертикальные;
• Продольные;
• Боковые;

Для того чтобы придать упругость подвески применяется пружина, а для гашения ударов – амортизатор.

Наличие поперечного рычага не дает оси автомобиля смещаться. Сам рычаг называется тяга Панара. Этот вид тяги по-разному может работать при поворотах налево или направо. Более удачными механизмами для зависимой подвески автомобиля являются механизмы Скотта-Рассела и Уатта. Ниже приведены описания нескольких типов зависимой подвески.

Подвеска Уатта

Механизм Уатта – два горизонтальных рычага, которые прикреплены на шарнирах в вертикальном положении. Сам рычаг закрепляется по центру балки и может вращаться. Когда наступает момент неравномерного движения, например при повороте, вертикальный рычаг поворачивается и все компенсирует.

Подвеска Скотта-Рассела

Механизм Скотта-Рассела – это два рычага: короткий и длинный. Длинный рычаг крепится к кузову, а короткий – к центру и краю моста. Главная особенность этого механизма – эластичное крепление к балке, благодаря чему автомобиль лучше держит курс движения и лучше управляется.

Подвеска Де Дион

Также отличной разновидностью зависимой подвески является подвеска Де Дион. Ее разработали на фирме Де Дион Бутон в 1896 году. Она представляет собой конструкцию, где корпус отделен от оси. Благодаря этому моменту снижается масса неамортизируемых деталей. Чаще всего этот вид подвески применяли в автомобилях Alfa Romeo. Разумеется, ее устанавливали только назад.

Подвеска Де Дион считается средней между зависимыми и независимыми подвесками. Все детали этой подвески способствуют облегченному ходу и высокой управляемости. Ввиду того, что купить Де Дион довольно дорого, ее используют очень редко, и то, на спортивных машинах.

Зависимая подвеска очень стара и ее история начинается еще от телег и повозок. Несмотря на это, ее можно до сих пор встретить на некоторых машинах.

Основные преимущества зависимой подвески:

• Большой ход, благодаря чему можно преодолевать большие препятствия;
• Простая конструкция;
• Отличная устойчивость и прочность;
• Неизменность ширины колеи, что для бездорожья является отличным фактором;

Основной недостаток – жесткая связь колес, из-за чего они двигаются по очень похожему курсу, даже при прохождении препятствий. Вместе с большим весом конструкции, этот момент не может положительно сказываться на стабильности движения и управляемости.

Ниже можете посмотреть видео, как работает зависимая подвеска автомобиля.

Полунезависимая подвеска

На фото выше показана задняя, полунезависимая подвеска, у автомобиля Solano.

Многие сейчас зададутся вопросом.

Сейчас объясню.

Если оценивать по внешнему виду, полунезависимая и зависимая балка, между собой похожи. Но есть ряд конструктивных различий. Самое главное отличие — это то, что полунезависимая балка несёт в себе характеристики торсиона, либо торсион конструктивно встроен в балку (на фото выше показан красной стрелкой). Встроенный торсион смягчает усилие, передаваемое с одного колеса на другое, что отлично сказывается на ходовых качествах автомобиля, при проезде неровных участков на скорости.

Преимущества и недостатки

Чаще всего устанавливают на грузовые автомобили и прицепы. Делается это потому, что рессорный тип подвески почти не провисает как пружинная, благодаря чему можно загрузить большое количество груза. Такая схема стоит дешевле, и установить ее гораздо проще. Безусловным плюсом можно считать то, что рессоры хорошо удерживают автомобиль при торможении, разгоне и на поворотах. Подвеска работает без дополнительных устройств, таких как: рычаги, втулки и прочие вспомогательные приборы. Стоит отметить, что простота конструкции рессорной подвески меняется в зависимости типа подвески (зависимая, независимая).

Есть у такой схемы и минусы.

• Главным минусом считается то, что такая подвеска недолговечна и часто скрипит, избавиться от скрипа в ней можно с помощью смазки пластин и замены прокладок. Стоит отметить, что пневматическая система хоть и дороже, сложнее, конструктивно она обходится дешевле в уходе, чем рессоры.
• Вторым минусом считается жесткость зависимой подвески, но это устраняется, если поставить рессоры длиннее. Мягкой плавности хода на «Чайке» и «ЗИЛ» добились именно этим способом.
• Третьим минусом считается быстрое проседание, если на автомобиле перевозятся грузы постоянно. Четвертым минусом считает ухудшенная управляемость на дороге на высокой скорости. Здесь следует выделить то, что управляемость теряется только на зависимой схеме, на которой нет дополнительных рычагов, на зависимой подвеске с рычагами этого недостатка нет.

Действующие силы и моменты

Возникающее при работе подвески изменение длины деталей упругих элементов требует эластичного присоединения мест D крепления (). Под действием боковых сил последние также деформируются, увеличивая положительный угол развала наружного (по отношению к центру поворота) колеса.

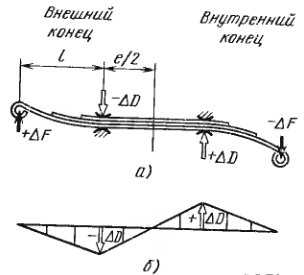

Рисунок 4 — Эпюра изгибающих моментов (б) в поперечно расположенной листовой рессоре (а), которая крепится к кузову в точках D
