Подвеска автомобиля renault logan

Какова же надежность?

Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.

1. Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
2. Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
3. У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
4. Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
5. Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
6. Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
7. Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
8. Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.

Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».

Для поддержания ресурсной планки на должном уровне и снижения до минимума вмешательства в ходовую часть рекомендуем склониться к приобретению и монтажу только оригинальных элементов.

Отдельно затронем ступичные подшипники и ШРУС в сборе с полуосями. Ресурсная составляющая этих деталей способна «перевалить» за 100 тыс. км.

Многорычажная подвеска

Этот вариант позволяет обеспечить наилучший комфорт во время езды и повышает контроль управляемости автомобиля. К достоинствам этой конструкции можно отнести то, что здесь присутствует возможность устанавливать оптимальный угол развала колес, а также минимальный уровень шума.

Минусы также присутствуют – многорычажная система имеет довольно высокую стоимость конструкции и славится сложностью в ремонте, так как схема задней подвески такого типа довольно сложна.

Стабилизатор отрабатывает хорошо и компенсирует поперечные колебания кузова, но при длительной эксплуатации по плохим дорогам может выйти из строя. Если на этапе настройки будут правильно подобраны по показателям жесткости резиновые элементы, то она станет как будто подруливающая. Это говорит об индивидуальном изменении показателей схождения колес автомобиля, когда на них действует центробежная сила. В итоге удается исключить срыв в занос бокового колеса. Когда нужно поменять, например, пружины, то быстро справиться с работой тут не получится, так как придется выполнить большое количество опытно-конструкторских работ. Стабилизатор также не просто поменять и нередко проще отвезти авто в сервис, чем пытаться сделать это самостоятельно.

Примечательно, что многорычажная подвеска впервые начала использоваться в автомобилестроении еще в середине прошлого века. Теперь она достигла наибольшей популярности. Многорычажная конструкция позволяет достичь упругой связи между рамой и колесами. В итоге автомобиль становится более устойчивым в поворотах и на бездорожье. Многорычажная подвеска в большинстве случаев устанавливается на заднюю ось, но иногда может присутствовать и на передней. Такая подвеска не имеет строгой конструкции, так как она всегда зависит от конструктивных особенностей авто. Она может быть подруливающая, что очень удобно в эксплуатации.

Задняя подвеска Рено Логан: Описание конструкции

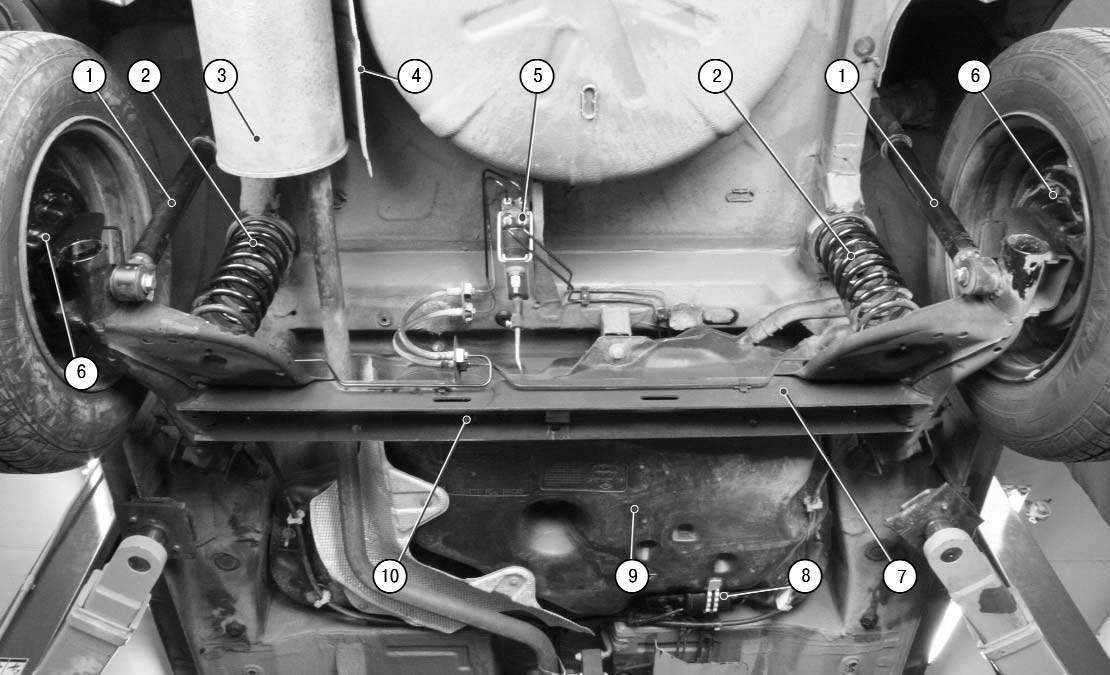

Элементы задней подвески рено Логан 1 — кронштейн крепления рычага балки к кузову; 2 — балка; 3 — кронштейн рычага; 4 — рычаг балки; 5 — амортизатор; 6 — буфер хода сжатия; 7 — подушки и шайбы верхнего крепления амортизатора к кузову; 8 — болт крепления амортизатора к рычагу; 9 — нижняя прокладка пружины; 10 — пружина; 11 — верхняя прокладка пружины; 12 — тормозной механизм заднего колеса; 13 — цапфа заднего колеса; 14 — барабан тормозного механизма в сборе с подшипником заднего колеса; 15 — колпачок; 16 — гайка подшипника колеса; 17 — сайлент-блок рычага балки; 18 — болт и гайка крепления рычага балки к кронштейну

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу — по краям круглого сечения, а в средней части овального. К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная обойма сайлент-блока — пластмассовая, а внутренняя — металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлентблока в рычаг его необходимо строго ориентировать.

В средней части на стабилизаторе установлена резиновая подушка

Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса. При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.

Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1

В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока.

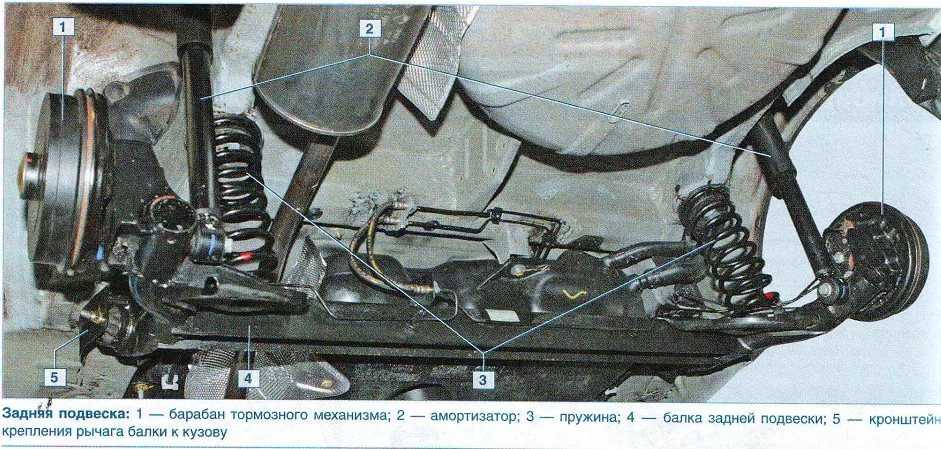

Задняя подвеска: 1 — барабан тормозного механизма; 2 — амортизатор; 3 — пружина; 4 — балка задней подвески; 5 — кронштейн крепления рычага балки к кузову

На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол. Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки. Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51’±15′, схождение колес +0°44’±15′). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

Пружина задней подвески Рено Логан: 1 — верхняя прокладка; 2 — пружина; 3 — нижняя прокладка

Амортизатор задней подвески: 1 — гайка крепления штока; 2 — шайба; 3 — подушка штока; 4 — распорная втулка; 5 — буфер хода сжатия; 6 — чехол; 7 — защитный колпак; 8 — амортизатор

Узел подшипника заднего колеса: 1 — цапфа; 2 — барабан тормозного механизма; 3 — подшипник заднего колеса; 4 — стопорное кольцо подшипника; 5 — гайка подшипника; 6 — колпачок

Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески

Цилиндрический буртик, выполненный на цапфе, предназначен для центрирования щита тормозного механизма

Источник статьи: http://reno-logan.jimdofree.com/%D0%B7%D0%B0%D0%B4%D0%BD%D1%8F%D1%8F-%D0%BF%D0%BE%D0%B4%D0%B2%D0%B5%D1%81%D0%BA%D0%B0-%D0%BE%D0%BF%D0%B8%D1%81%D0%B0%D0%BD%D0%B8%D0%B5/

Замена и диагностика опорного подшипника

Эта статья написана для пользователей, которые хотят расширить свои знания о ремонте подшипников автомобиля рено логан. Тут вы найдете ответы на такие вопросы как: Что такое опорный подшипник рено логан? Какие причины неисправности данной детали? Как заменить опорный подшипник?

Сейчас нет такого человека, который не знал бы о том, что любой автомобиль нуждается в регулярном техническом обслуживании. Но несмотря на это наверняка многие автолюбители забывают менять или вообще не знают о потребности замены опорного подшипника.

Хотя опорный подшипник и не является самой заметной автомобильной деталью, но в нормальном функционировании автомобиля он играет недалеко последнюю роль

Во время проведения ремонта сцепления на опорный подшипник автолюбители, почему-то очень редко обращают внимание, а это довольно часто приводит к неисправности всего автомобиля. В случае его поломки может повыситься не только уровень шума, но и полностью выйдет из строя сцепление, вследствии чего вашему автомобилю потребуется полный ремонт, а это не маленькие денежные затраты. Сегодня мы поговорим об опорном подшипнике автомобиля рено логан

Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

Сегодня мы поговорим об опорном подшипнике автомобиля рено логан. Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

• Опорный подшипник — как работает и его структура;
• Основные виды опорного подшипника;
• Конструкция опорных подшипников;
• Опорный подшипник автомобиля рено логан — причины поломок;
• Как правильно снять и заменить данную деталь автомобиля рено логан?

Опорный подшипник считается разновидностью подшипника качения, которые достаточно сильно распространены среди современных автомобилей. Такая популярность связана с упрощенным монтажом, восприятием комбинированных нагрузок, а также благодаря высокому уровню эксплуатационных характеристик.

Опорный подшипник — это часть опоры стойки переднего автомобильного амортизатора, отвечающего за осуществление вращения самой стойки вокруг своей собственной оси.

Данный подшипник применяется в конструкции передней подвески и обеспечивает возможность поворотов транспортного средства.

Опорный подшипник Рено Логан

Основные типы этой детали:

• С встроенным внутренним или наружным кольцом;
• С наружным кольцом, которое отделено для обеспечения вращения наружного кольца;
• С внутренним кольцом, которое отделено для обеспечения вращения наружного кольца;
• Одиночно-разделённый тип.

Распространённые причины неисправностей опорного подшипника автомобиля рено логан

Наверное, всем известно о том, что эта деталь является расходным материалом, который рано или поздно придётся заменить

Стоит обратить ваше внимание на то, что при определённых изменениях автомобиля подшипник может намного раньше выйти из строя. Такие последствия довольно часто встречаются после проведения тюнинга машины, а именно установление широких шин. При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки

При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки.

Основные признаки поломок опорного подшипника автомобиля рено логан:

• При наезде на какие-либо неровности дорожного покрытия слышится скрежет в районе амортизатора;
• С самого начала движения, при совершении поворотов или торможения в районе колёс слышится специфический металлический скрежет, а руль немного уводит в сторону.

Замена опорного подшипника на автомобиле рено логан

Набор необходимых инструментов:

• Шестигранник;
• Домкрат;
• Ключ с головкой на 18;
• Рожковый ключ на 13;
• Стяжка для снятия пружин.

Алгоритм проведения замены:

1. Приподнимите машину при помощи домкрата;
2. Ослабьте болтики крепежа колёс;
3. Снимаем колёса с нужной нам стороны;
4. Откручиваем гайку и снимаем стойку стабилизатора;
5. При помощи шестигранника и рожкового ключа, немножко ослабьте гайку крепежа стойки к подушке;
6. При помощи ключа с головкой на 18 открутите болтик крепежа стойки к поворотному кулаку;
7. Отсоедините стойку от кулака;
8. При помощи ключа на 13 откручиваем три болтика крепежа стойки и снимаем её;
9. Зажмите стойку в тисках;
10. При помощи стяжек сожмите пружину;
11. При помощи шестигранника зафиксируйте шток и открутите гайку;
12. Замените деталь и проведите обратную сборку.

Вам также может понравиться

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

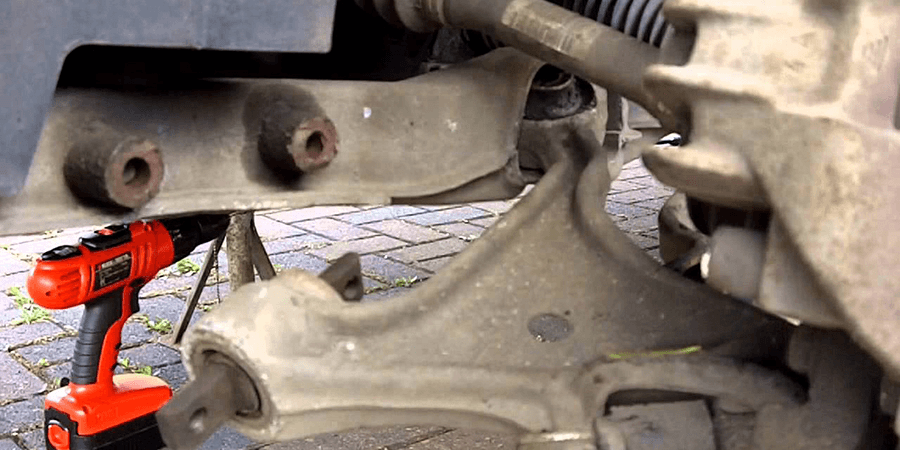

Подробная инструкция по замене сайлентблока переднего рычага

Если не выполнить своевременный ремонт, то автомобиль может выйти из строя в самый неподходящий для этого момент. Например, во время движения по магистрали. Чтобы избежать этого, необходимо провести качественный и своевременный ремонт. Замена передних сайлентблоков Renault Logan вполне по силам обычному автовладельцу. Все, что нужно – это выполнить ряд инструкций, которые мы описали ниже:

1. Снимите нужное колесо, предварительно подняв автомобиль на домкрате и скрутив болты.
2. Проведите эту операцию и для колеса, находящего в паре передней части подвески.
3. Очистите грязь, пыль и налет. Используйте смазку (подойдет вещество для смазывания механизмов WD-40), чтобы смягчить движения элементов узла.
4. Снимайте рычаг со стоек амортизаторов.

Следом за этим нужно проверить опоры шарового типа на исправность. В случае если в наличии видимые механические повреждения, сколы и пр. неисправности, выполните замену. В этой статье не будет останавливаться на этом этапе и примем за гипотезу, что шаровая опора в норме. Мы уже говорили, что передние рычаги состоят из 4 сайлентблоков (по 2 в каждом из рычагов). Фактически сайлентблок – это пара втулок с муфтой внутри, поэтому могут быть выявлены две особенности узла:

1. внутренняя втулка из металла зажимается подрамником;
2. внешняя пластиковая втулка углубилась в металл.

В связи с этим, не трогайте рычаг, не убедившись в том, что «Логан» устойчиво стоит на твердой поверхности. Чтобы выполнить опрессовку, нужно избегать излишнего давления на втулку, чтобы не повредить шайбы и опоры паза. Следующий этап – это съем старых сайлентблоков. Выполняется это следующий образом:

• Зафиксируйте рычаг на месте, возьмите дрель. С ее помощью высверлите поверхность вокруг отверстия. Если нет дрели – не беда. Воспользуйтесь лобзиком, потребуется чуть больше усилий, но результат будет тот же.
• Зафиксируйте снятый рычаг в тисках. Ножовкой уберите внешнюю часть втулки. Будьте бдительны, чтобы не зацепить металл на поверхности рычага. Повредив его, вы дадите основу для воздействия на металл коррозии.
• Возьмите два ключа: шведский и газовый, съемник и 4 нужные оправки.
• Подготовьте заранее смазку и ветошь для уборки лишней части масла.
• Установите в рычаг детали в следующей последовательности: шайба, гайка, оправка, шайба и финальная гайка.
• Важным условием, соблюдение которого крайне необходимо, является свободное перемещение втулки по рычагу.

Если вы не хотите в будущем проблем с подвеской, используйте фиксацию ее с давлением на нее не более 120Н*м. Данная работа имеет один нюанс – многие дешевые сайлентблоки и другие элементы этого узла подвески не рассчитаны на подобные нагрузки, поэтому в момент фиксации происходит разломы и трещины. Ввиду этого фактора, многие автовладельцы прибегают к помощи автосервиса. Как проверить сайлентблока передних рычагов «Рено-Логан», читайте в предыдущих пунктах статьи.

Передняя ходовая

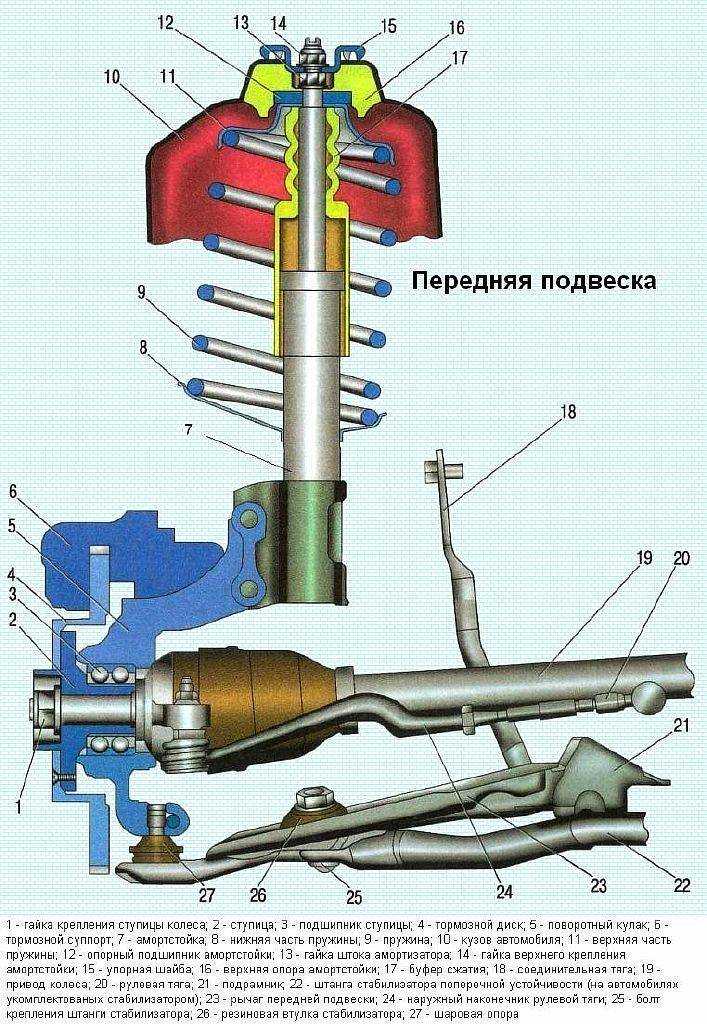

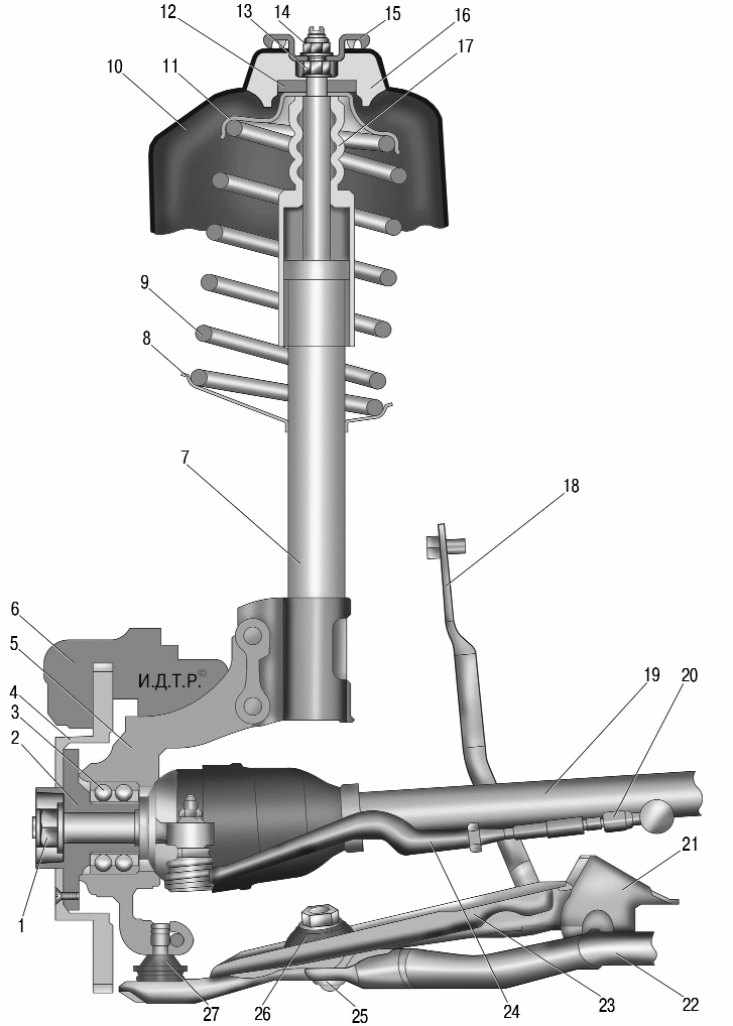

Здесь французский производитель использовал независимую схему. Такая конструкция позволяет максимально поглощать вибрации и удары при прохождении неровностей автомобилем. Основной элемент здесь – это стойки.

Они выполнены по типу «МакФерсон», то бишь пружина и амортизатор совмещены воедино. А чтобы стойки могли осуществить рабочий ход при наезде на яму, используется рычаг подвески. «Рено Логан» укомплектовывается простыми А-образными рычагами, что крепятся к силовой части кузова посредством сайлентблоков. В нашем случае этот элемент соединяется с подрамником. Чтобы ведущее колесо имело возможность менять траекторию движения, предусмотрена шаровая опора и поворотный кулак. Последний крепится к стойке двумя гайками.

Также опора (а точнее, опорный подшипник) есть и у амортизационной стойки. Находится он в верхней части, на стаканах. Именно через этот подшипник передается часть удара на кузов при наезде на неровность. Амортизатор не в состоянии полностью нивелировать ударные нагрузки. Поэтому опорный подшипник должен быть крепким и надежным. Как говорят владельцы, его ресурс составляет около 120 тысяч километров. Далее он начинает рассыпаться. При прохождении поворотов слышны характерные щелчки и похрустывания. Это говорит о том, что опорный подшипник амортизационной стойки «Логана» пришел в негодность.

Гидравлическая

Гидравлическая подвеска обладает рядом особенностей. Главная из них — это измененные амортизаторы. В отличие от стандартных амортизаторов используют детали конической формы, заполненные маслом. Дополнительно каждая деталь оборудуется шарообразным гидроаккумулятором.

Среди плюсов:

• долговечность;
• плавность хода при любых условиях;
• возможность регулирования дорожного просвета дистанционно.

Они крепкие и вполне надежные. Однако минусом является наличие масла в конструкции. Дело в том, что если произойдет утечка масла, то из строя выйдет не только изделие, но также тормозная система и гидроусилитель руля.

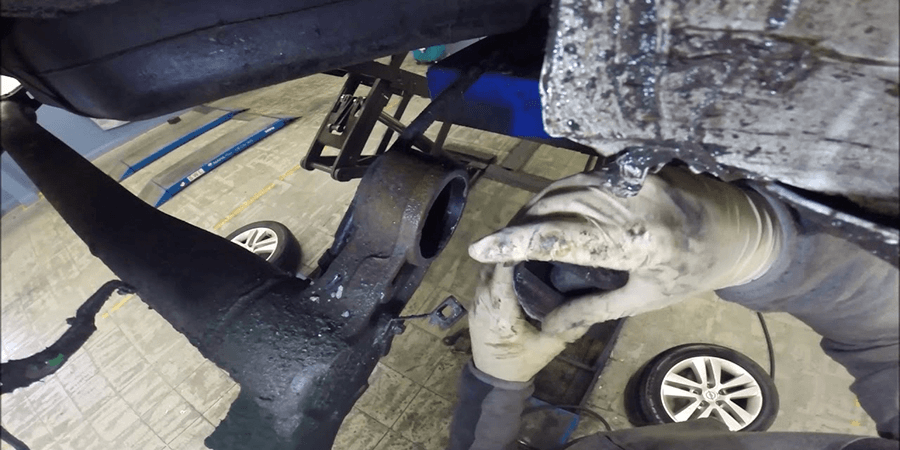

Замена сайлентблоков Рено Логан

Рено Логан – автомобиль, пришедшийся «ко двору» на постсоветском пространстве. Неказистый внешне «француз» полюбился своей надежностью и выносливостью. Неудивительно, ведь Логан специально адаптирован для российского рынка, что проявилось в относительной простоте конструкции, высоком клиренсе, крепкой подвеске и доступности обслуживания. Тем не менее, отечественные дороги – настоящее испытание для автомобилей и, рано или поздно, ходовой части приходит маленький пушной зверек с ценным мехом. В частности, возникает такая проблема, как замена сайлентблоков Рено Логан. Сайлентблок соединяет детали подвески, а также гасит возникающие в процессе движения колебания, предохраняя от повреждений рычаг подвески и снижая нагрузку на кузов автомобиля.

Если Вы заметили, что автомобиль мотает на трассе и появляется неравномерный износ шин – значит, пришло время проверить состояние сайлентблоков. Как правило, их четыре. Конструктивно сайлентблок представляет собой металлическую втулку с резиновой вставкой, запрессованные в обойму. Неисправностями являются износ втулки, нарушение целостности (расслоение) резиновой вставки и (или) обоймы.

Крайне не рекомендуем продолжать эксплуатировать машину с неисправными сайлентблоками, так как это чревато поломкой всего рычага подвески и повреждением посадочного места блока.

Поэтому не экономьте на запасных деталях для автомобиля – выбирайте только качественные запчасти.

Живут сайлентблоки Логана примерно 60-70 тысяч километров. Замена не представляет сложности и доступна практически каждому автолюбителю.

Состав работ «замена сайлентблоков Рено Логан» включает в себя:

1. Вывесить и снять колесо;
2. Очистить рычаг подвески от загрязнений, обработать средством «жидкий ключ» резьбовые соединения;
3. Отвернуть рычаг от шаровой опоры и стойки амортизатора;
4. Вывернуть болты крепления сайлентблоков и снять «лапу».
5. Далее следует заменить рычаг в сборе с сайлентблоками. Следует отметить, что отдельно сайлентблоки на Рено Логан не продаются, но можно подобрать аналоги от других авто. В таком случае придется извлечь изношенные детали из рычага и запрессовать новые (понадобится специальный инструмент — запрессовыватель, подходит от ВАЗ 2107).

Некоторые автолюбители используют качественные сайлентблоки от ауди B3 и B4. Правда, для того чтобы установить эти детали на француза, придется предварительно развальцевать их сверлами диаметром 11 и 12 мм. Не спешите, большие обороты дрели могут сжечь резиновую вставку. Руководствуйтесь принципом «тише едешь – дешевле будет».

Прежде чем определиться с тем или иным вариантом, просчитайте экономическую часть замены и планируемую трудоемкость. Сделайте правильный выбор и верный Логан верой и правдой будет служить Вам.

Заключение

Рено Логан — надёжный автомобиль, при должном уходе и правильной эксплуатации не требующий больших материальных затрат на ремонт и настройку. Но необходимость замены таких расходных материалов подвески, как пружины, следует строго контролировать — это не только влияет на посадочный вид автомобиля, но и повышает его надёжность и безопасность.

Как мы здесь определили, конструктивные решения, которые присутствуют в таких элементах ходовых частей автомобиля Renault Logan, как передняя подвеска и соответственно задняя подвеска, относительно просты и не способны склонить владельца к крупным растратам в случае ремонта. Схема подвески поможет вам с ремонтом.
