3 способа проверить катушку зажигания

Устранение неисправностей своими руками

Чтобы своими руками без привлечения специалистов починить магнето, нужно знать, как его разобрать, и как поменять контакты прерывателя на новые.

Разборка магнето

Разборка магнето выполняется очень просто. Сначала нужно снять с двигателя это устройство и вычистить его, устранив частицы масла и грязь. Далее, так как автомат опережения зажигания надежно закреплен, нужно открутить гайку, а затем снять деталь и вытащить из паза шпонку. Крышка зафиксирована на четыре винта, чтобы ее убрать, необходимо выкрутить и удалить крепеж. Затем нужно вытащить из корпуса ротор магнето, отвернуть шпильки, удерживающие трансформатор, и достать его. А чтобы собрать магнето, нужно выполнить описанные выше действия в обратном порядке.

Замена контактов прерывателя

После разборки магнето необходимо снять старые контакты прерывателя и правильно установить новые. Для осуществления этого необходимо:

1. отодвинуть защелку, снять с прерывателя крышку;
2. выкрутить винт, удерживающий соединительный проводник;
3. извлечь винт, крепящий пластину прерывателя к крышке магнето, и снять ее;
4. достать винт, фиксирующий пружину прерывателя;
5. снять с оси замковую шайбу, а затем рычаг с подушкой в сборе, которые она удерживает;
6. выкрутить винт, фиксирующий контактную стойку, снять деталь с оси.

Собирать узел с новыми контактами нужно в обратном порядке.

Катушка зажигания и ее устройство

Механическая работа бензиновых двигателей происходит в результате сгорания в цилиндрах топливно-воздушной рабочей смеси, которая поджигается электрической искрой. Цепи зажигания питаются от бортовой сети автомобиля, которая из соображений безопасности имеет 12-вольтовое напряжение, что недостаточно для создания искры. Наиболее простой способ получения высокого напряжения — применение повышающего трансформатора, который традиционно называется катушкой.

Трансформатор не работает с постоянным током. Одновременно для поджига смеси достаточно короткой искры. Для ее получения в состав цепей зажигания вводится прерыватель. Скачок тока в момент срабатывания дает возможность осуществить трансформацию и снимать с выхода катушки напряжение в несколько киловольт, подаваемое затем на свечи.

Катушка содержит две обмотки: низкого напряжения или первичную и высокого напряжения или вторичную. Из-за больших токов, протекающих в первичной обмотке, она мотается проводом с большим сечением и имеет невысокое омическое сопротивление. Вторичная обмотка передает небольшой ток, что позволяет мотать ее тонким проводом. Кроме того, из-за необходимости получения высокого коэффициента трансформации содержит несколько тысяч витков. Таким образом, она отличается высоким сопротивлением.

Измерение параметров обмоток

Для измерения сопротивления первичной обмотки мультиметром нужно перевести его в режим омметра и установить наименьший предел измерения. После нужно замкнуть щупы прибора между собой и, если позволяет его конструкция, установить омметр на ноль. Если конструкцией это не предусмотрено, запомнить показания, а затем вычесть из результатов измерений. Для измерения сопротивления вторичной – в приборе активируется предел измерения до 100 кОм, обнуляется или сохраняется показание при замкнутых щупах.

Для отдельных катушек для измерения сопротивления первичной обмотки щупы необходимо подключить к контактам низковольтного разъема с цифрами 1 и 3 (конец). Для общих проводов к двум клеммам низкого напряжения (B и K или + и –).

Для измерения вторичного сопротивления общей детали с одним выводом щупы омметра необходимо подключить к высоковольтному выходу и клемме + или B. Для общей катушки с двумя высоковольтными выводами омметр должен быть подключен к обоим высоковольтным выходам.

Для измерения сопротивления вторичной обмотки отдельного злемента щупы омметра необходимо подключить к высоковольтному выводу и к центральному контакту разъема.

Проверка позволяет обнаружить короткое замыкание между витками или обрыв провода. В случае межвиткового замыкания сопротивление обвивки будет несколько меньше, чем у исправной. При обрыве прибор покажет бесконечно большое сопротивление.

Сопротивление обмоток некоторых моделей

Наименование	Первичная	Вторичная
Б 114 Б (для ЗИЛ 431410, ГАЗ 3102)	0,38 Ом	19,9 кОм
Б116–01 (для ГАЗ 31029)	0,65 Ом	18,7 кОм
3705 (для Таврии)	0,38 Ом	4,3 кОм
3705 (для Оки)	0,49 Ом	6 кОм
3705 (производства Болгарии для ВАЗ 2108)	0,43 Ом	5,25 кОм
2108–37050–10 (производство Италии для ВАЗ 2108)	0,65 Ом	18,7 кОм
Б 115 В (для Москвича)	2,3 Ом	6,3 кОм

Приведенные выше данные не являются средними. Их получили путем измерения сопротивления обмоток экземпляров некоторых моделей.

Признаки неисправности и часто встречающиеся причины отказа

Катушка зажигания, как и нерегулируемый трансформатор, не содержит подвижных частей, поэтому отличается высокой эксплуатационной надежностью. Редко встречающиеся на практике случаи ее отказа внешне проявляются в том, что двигатель

• начинает “троить”, причем этот эффект может частично исчезать после прогрева, но его интенсивность усиливается с течением времени;
• дает перебои во время дождя и высокой влажности воздуха;
• в зимний период до завершения прогрева наблюдаются “провалы”, которые уменьшаются при достижении рабочей температуры;
• реагирует “провалом” на резкую подачу газа.

Механические повреждения катушки происходят из-за ударов по корпусу и из-за разрушения изоляции в результате естественного старения и при попадании на нее масла.

Это интересно: Замена стартера Рено Логан

Наиболее часто встречающейся причиной отказа катушки становится воздействие влаги летом и антигололедных реагентов зимой, проникающих в подкапотное пространство и вызывающей коррозию контактов.

Отрицательно влияют на надежность катушки перегрев и чрезмерные вибрации при ненормальной работе двигателя.

Из приведенного перечня видно, что владелец автомобиля в состоянии снизить вероятность отказа катушки правильной эксплуатацией автомобиля и поддержанием его в исправном состоянии. Но полностью исключить отказ этого узла нельзя.

Бортовой компьютер отмечает неисправность катушки включением индикатора Check Engine. Его срабатывание происходит по иным причинам. Поэтому для точной локализации неисправности требуются дополнительные тесты. Тестирование возможно без применения сложного профессионального диагностического оборудования.

Основные неисправности катушек зажигания

В любой автомобильной катушке зажигания всегда имеются две обмотки – первичная (с небольшим количеством витков и толстым проводом) и вторичная (тонкий провод с большим кол-вом витков). С помощью КЗ низкое напряжение в цепи преобразуется в высокое, и если в первичной цепи имеется напряжение в 12 Вольт, то во вторичной цепочке оно уже доходит до нескольких десятков Киловольт.

Под воздействием окружающей среды происходит разрушение МЗ, также они со временем подвержены старению. В катушках встречаются дефекты:

• обрыв в первичной или вторичной обмотке;
• межвитковое замыкание в обмоточных проводах;
• трещины в корпусе (если корпус пластмассовый).

Если в КЗ есть короткое замыкание, то катушка перегревается, и в результате может полностью выйти из строя. Если в корпусе МЗ появилась трещина, искра начинает пробивать на массу, мотор троит, а в некоторых случаях работает и на двух цилиндрах.

О выборе катушек зажигания на ВАЗ 2107

Автомобили ВАЗ 2107 последних выпусков комплектуются контактными системами зажигания, в которых используется катушка Б117А отечественного производства. Устройство вполне надёжное, однако у всякой детали есть свой срок службы. И когда Б117А выходит из строя, найти её в продаже довольно сложно.

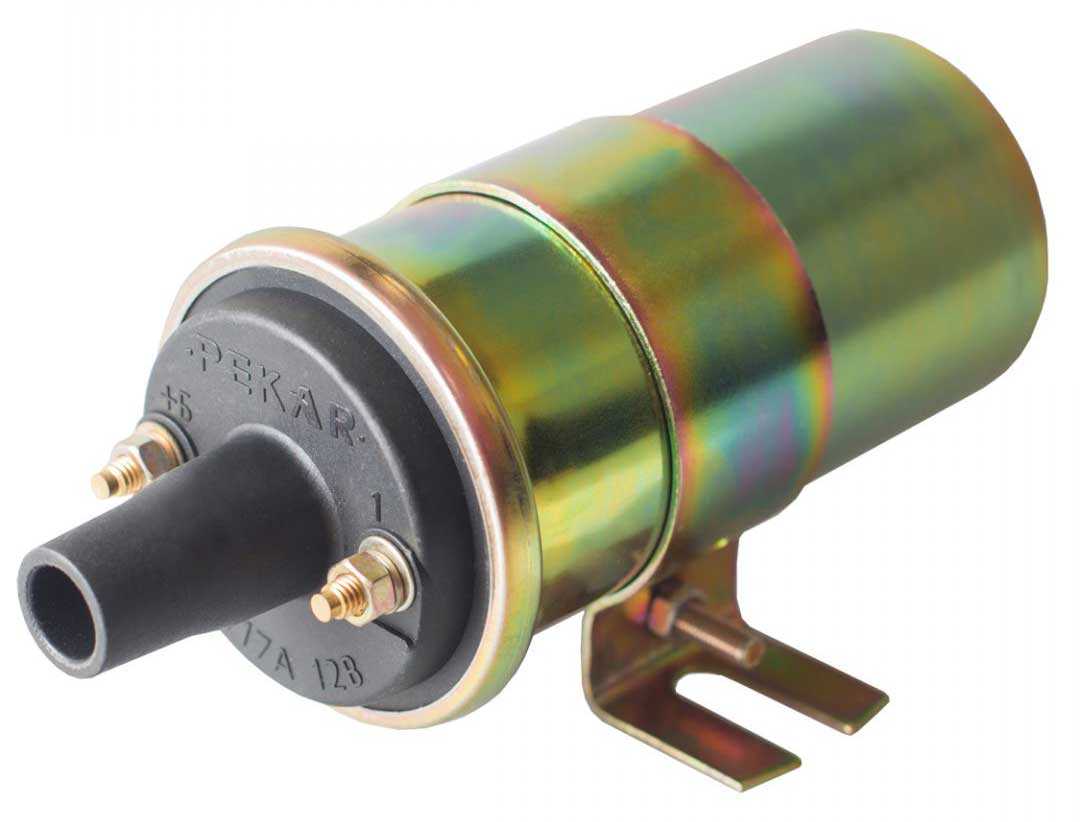

Штатная катушка ВАЗ 2107 — Б117А

По этой причине автомобилисты предпочитают устанавливать катушку 27.3705. Она стоит дороже (от 600 рублей). Такая высокая цена объясняется тем, что катушка 27.3705 внутри заполнена маслом, а магнитопровод в ней — разомкнутого типа. Именно это устройство рекомендуется использовать при замене сгоревшей катушки.

Катушка 27.3705 — маслонаполяемая, с разомкнутым сердечником

Здесь же следует отметить и третий вариант: катушку 3122.3705. Масла в этой катушке нет, а магнитопровод замкнутый. Несмотря на это, стоит она дороже, чем 27.3705 (от 700 рублей). Катушка 3122.3705 так же надёжна, как и 27.3705, но с учётом её завышенной цены большинство автовладельцев останавливает свой выбор на 27.3705. Катушки иностранного производства на ВАЗ 2107 не устанавливаются.

Принцип работы

В основе работы катушки зажигания лежит принцип работы повышающего трансформатора, когда небольшое напряжение в 12 В преобразуется в несколько тысяч вольт.

Преобразование напряжения происходит благодаря двум обмоткам – первичной и вторичной про которые было упомянуто выше. В первой создается пониженное U, во второй повышенное.

В зависимости от типа устройств расположение обмоток и их конструкция отличаются.

Принцип работы:

1. Прерыватель замыкает электрическую цепь и на первичную обмотку поступает напряжение. Благодаря этому в катушке генерируется магнитное поле.
2. После размыкания цепи магнитное поле исчезает, но проходя через вторичную обмотку оно генерирует в ней высокое напряжение.

Наглядно принцип работы катушки зажигания представлен в видео.

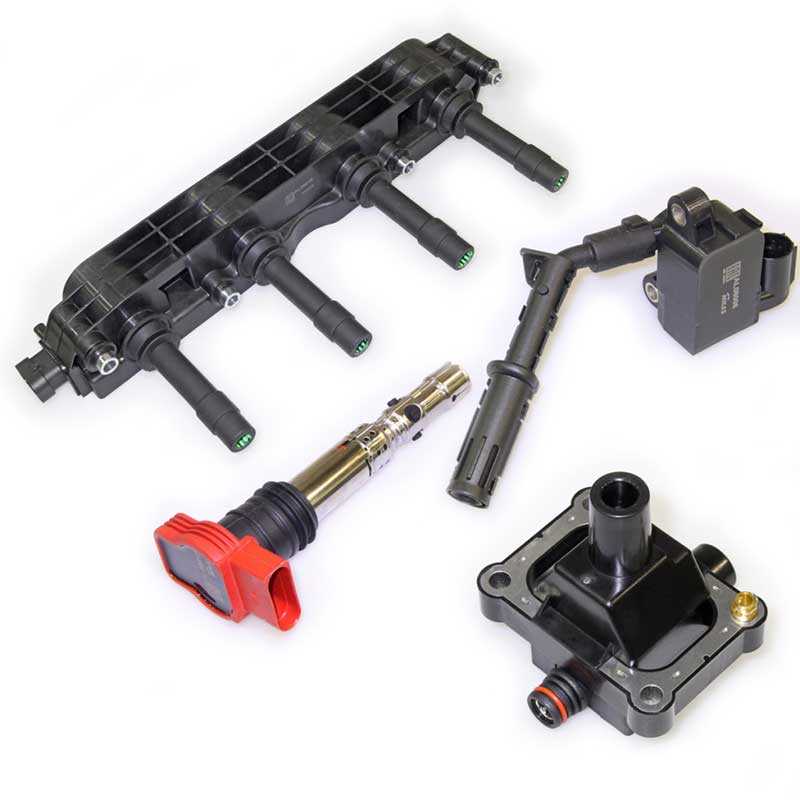

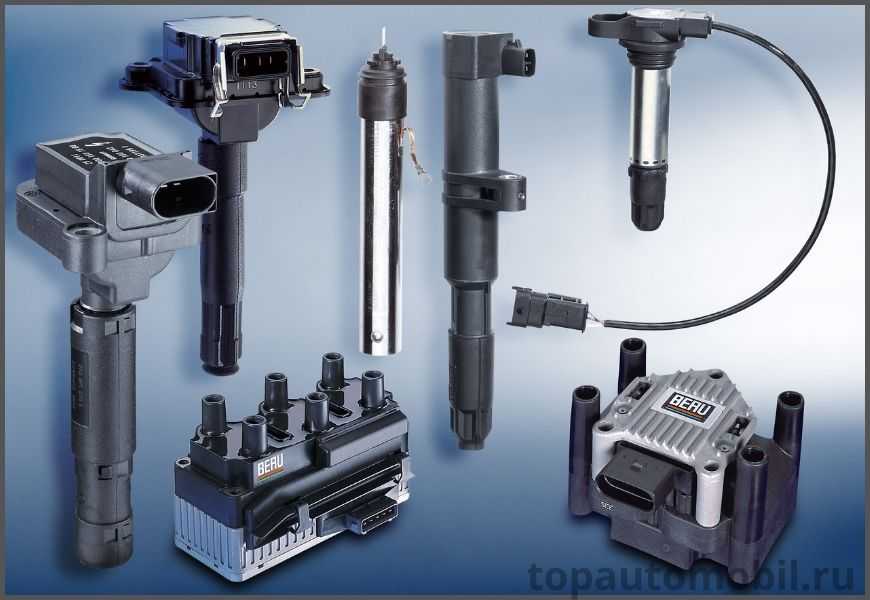

Типы катушек:

1. Обычная.
2. Индивидуальная.
3. Двухвыводная.

Обычная катушка зажигания

Здесь первичная обмотка представляет из себя металлический сердечник (для увеличения магнитного поля) вокруг которого намотано 150 витков тонкой изолированной медной проволоки концы которой выведены на корпус.

Вторичная обмотка высокого напряжения – представляет из себя намотанную вокруг металлического сердечника тонкую медную изолированную проволоку до 50 000 витков.

Вторая обмотка с первой соединены минусовыми проводами. Плюсовой провод обмотки высокого напряжения выведен на крышку и подключен к специальному выводу.

В качестве изолятора и с целью охлаждения в некоторых моделях катушек зажигания предусмотрено трансформаторное масло.

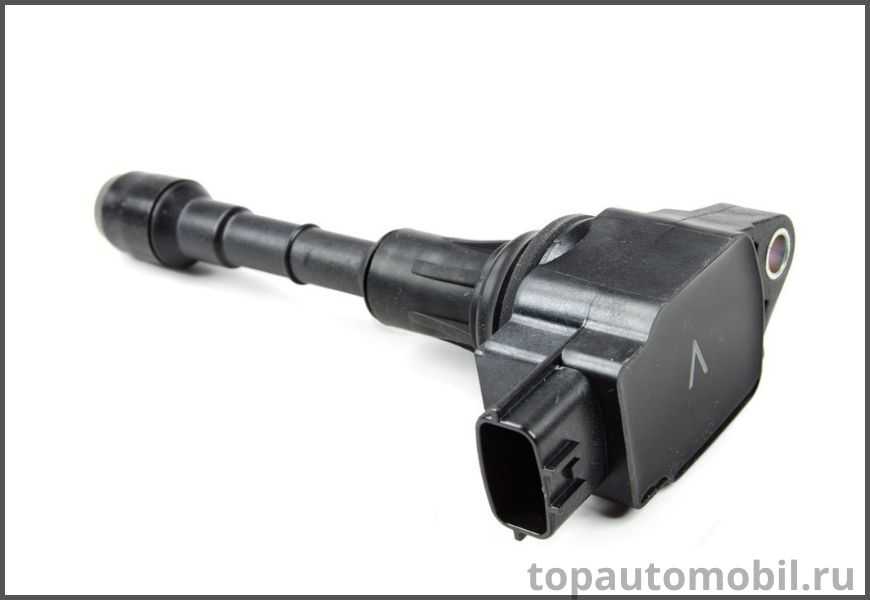

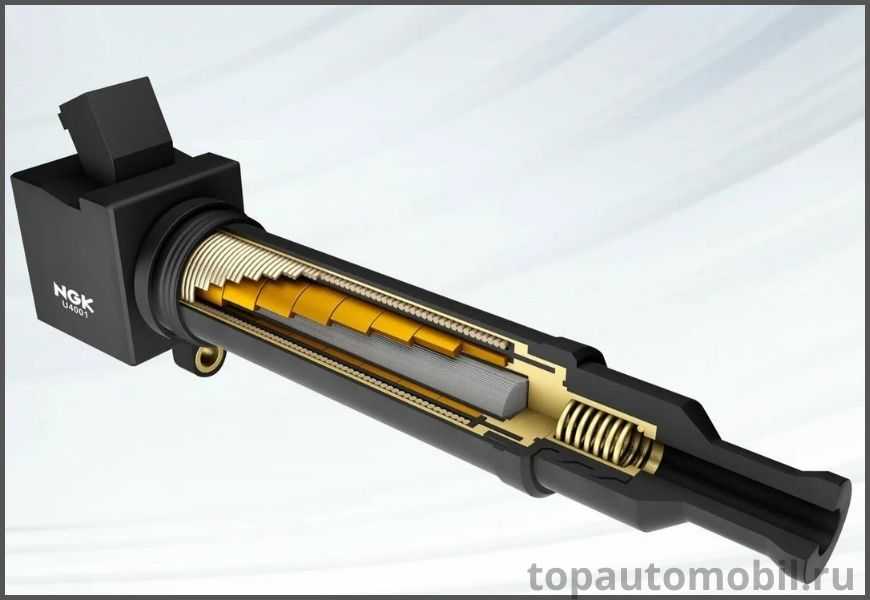

Индивидуальная катушка зажигания

Устройство их сложней чем обычные катушки, устанавливаются на двигатели с электронным впрыском.

Конструктивно в них тоже предусмотрены две обмотки, которые отличаются между собой не только количеством витков и толщиной проволоки, но и обратным порядком намотки.

Так в первичной обмотке сердечник расположен как обычно внутри, а во вторичной снаружи. Также во вторичной обмотке, с целью отсечения очень высокого напряжения, предусмотрен диод.

Также благодаря особым конструкторским решениям стало возможным подавать высокое U не на распределителя, как в случае с обычной катушкой, а сразу на свечи зажигания.

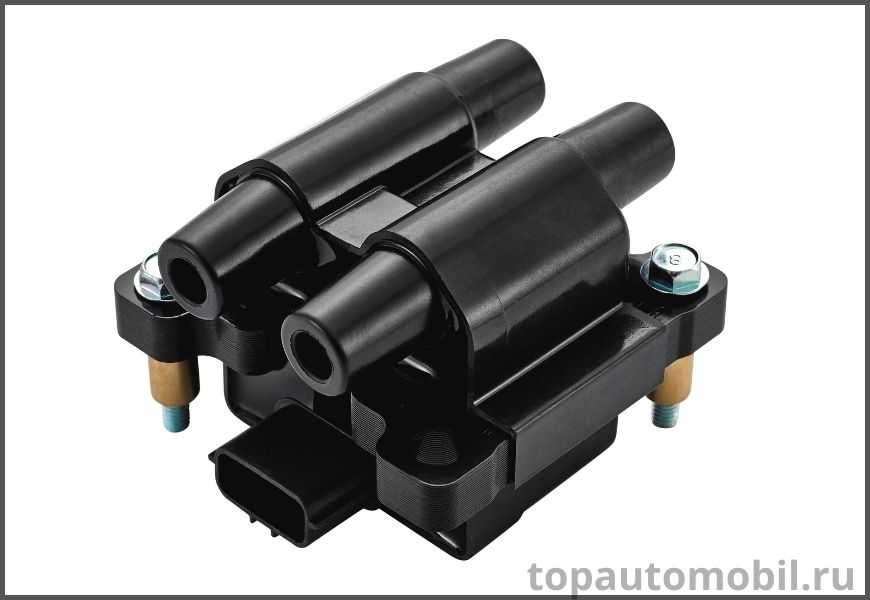

Двухвыводная

Такая катушка зажигания сразу подает напряжение на свечи двух цилиндров, т.е. на четырехцилиндровом моторе их будет две и объединены они будут в один блок, который по сути является четырехвыводной катушкой.

Способы проверки катушки зажигания

Визуальный осмотр

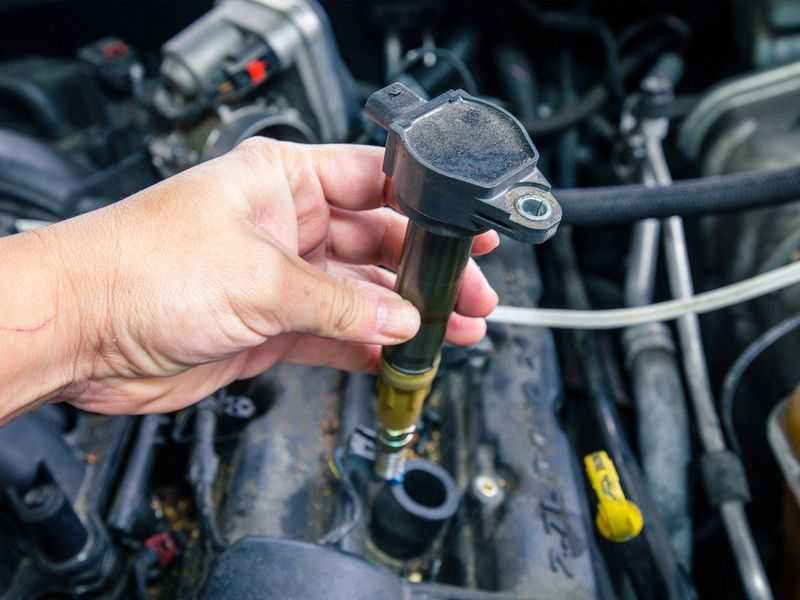

Вышедшую из строя катушку зажигания часто можно определить по внешним признакам в результате простого визуального осмотра и сопоставления с исправной катушкой зажигания. О выходе катушки зажигания из строя могут свидетельствовать повреждения корпуса катушки, следы плавления, исходящий от катушки запах гари. Такие катушки зажигания подлежат замене.

Замена катушек между цилиндрами

Замена катушки зажигания на катушку зажигания с другого цилиндра — самый простой способ проверить ее работоспособность. Когда вы подозреваете, что катушка зажигания на одном цилиндре не работает совсем или дает пропуски зажигания, замените ее на катушку зажигания с другого цилиндра. Если катушка зажигания действительно неисправно проблемы перейдут с одного цилиндра на другой. Если же проблема не переместилась с одного цилиндра на другой, могут быть неисправны свеча зажигания, форсунка, модуль зажигания, разъем катушки или ее провод.

Метод проверки «на искру»

Для проверки катушки зажигания методом «на искру» выполните следующие действия:

Снимите индивидуальную катушку зажигания или свечной наконечник со свечи и и подсоедините к заранее подготовленной заведомо рабочей свече зажигания. Если у вас нет запасной рабочей свечи зажигания, выверните свечу из двигателя с помощью свечного ключа.
Наденьте на свечу индивидуальную катушку зажигания или свечной наконечник
Держите свечу плоскогубцами, так тобы ее основание касалось массы (любой части кузова или поверхности блока цилиндров)
Попросите помощника прокрутить двигатель стартером
При исправной катушке зажигания между электродами свечи должна появится искра

Обратите внимание на цвет искры, нормальная искра имеет ярко-фиолетовый оттенок. Если искры нет совсем, она слабая или имеет желтый цвет, катушка зажигания неисправна.

При проверки катушки зажигания методом на «искру» следует понимать что отсутствие искры между электродами может объяснятся не только неисправностью катушки зажигания, но и другими причинами.

Проверка сопротивления изоляции

Основным методом проверки работоспособности катушки зажигания является измерение сопротивления первичной и вторичной обмоток с помощью мультиметра.

Для измерения катушку лучше демонтировать с автомобиля. Перед началом измерения следует убедиться в исправности мультиметра, для этого нужно замкнуть щупы между собой, на экране должен появиться 0.

Для измерения сопротивления обмоток катушки зажигания нужно знать, где расположены выводы первичной и вторичной обмотки катушки. Найти эту информацию можно в руководстве по ремонту вашего автомобиля или в интернете.

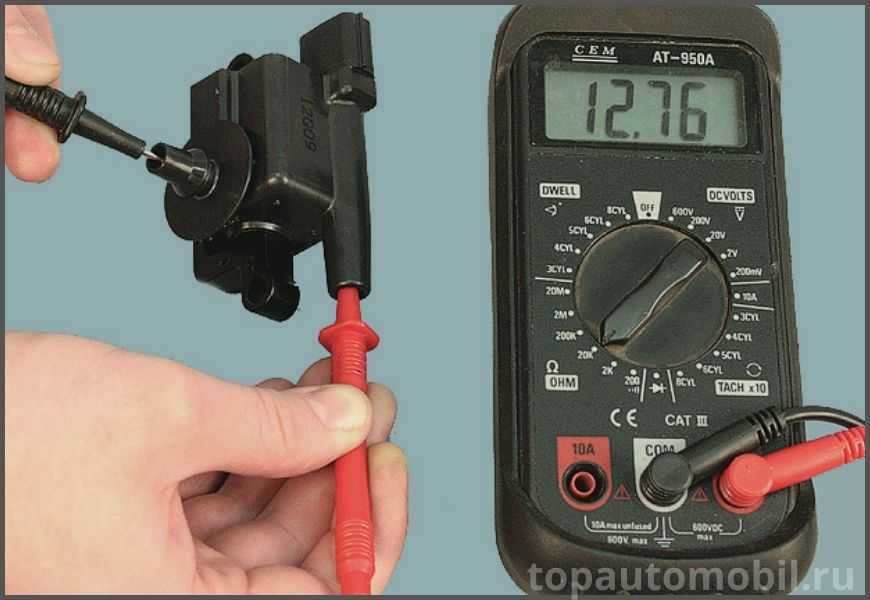

Для измерения сопротивления первичной обмотки катушки зажигания, мультиметр переводят на измерение в пределах до 200 Ом и подсоединяют щупы мультиметра в выводам первичной обмотки (обычно это выводы 1 и 3). Полярность подключения при измерении сопротивления первичной обмотки значения не имеет. Сопротивление первичной обмотки должно находится в пределах 0,5…3,5 Ом.

Для измерения сопротивления вторичной обмотки катушки зажигания, мультиметр переводят на измерение в пределах до 200 кОм и подсоединяют щупы мультиметра в выводам вторичной обмотки (обычно это вывод 2 и вывод высокого напряжения идущий на свечу). При измерении сопротивления вторичной обмотки катушки зажигания следует учитывать полярность: черный щуп мультиметра к выводу 2, красный щуп мультиметра к высоковольтному выводу на свечу. В зависимости от конструкции катушки сопротивление вторичной обмотки должно находится в пределах 3…19 кОм или 300…400 кОм.

Сопротивление вторичной обмотки катушки зажигания сильно зависит от температуры катушки, горячая катушка имеет меньшее сопротивление, по мере остывания катушки ее сопротивление растет.

Нулевое сопротивление обмотки или сопротивление обмотки меньше нормального свидетельствует о повреждении изоляции и о коротком замыкании между витками. Значение сопротивления обмотки больше нормального свидетельствует об отсутствии нормального контакта или об обрыве провода в обмотке.

Для проверки лучше прозвонить все катушки зажигания и сравнить значение сопротивления у разных катушек. Если все катушки одного производителя и сопротивление обмоток одной из катушек сильно отличается от остальных, проблема скорее всего в ней.

Ремонт или замена

Высокие требования к катушке зажигания обусловлены условиями эксплуатации. В зависимости от типа конструкции устройство может генерировать напряжение на выходе около 40 000 В, работая при этом в агрессивной среде под воздействием влаги, химических дорожных реагентов и подвергаясь сильной вибрации. Большинство современных модулей в случае поломки внутренних элементов ремонту не подлежат. На старых классических катушках возможна замена сердечника, клемм или обмотки, но гарантию долгого ресурса после этого никакой сервис не даёт. В случае обнаружения некорректной работы или постоянных сбоев специалисты рекомендуют замену на новую.

Проверка питающего напряжения

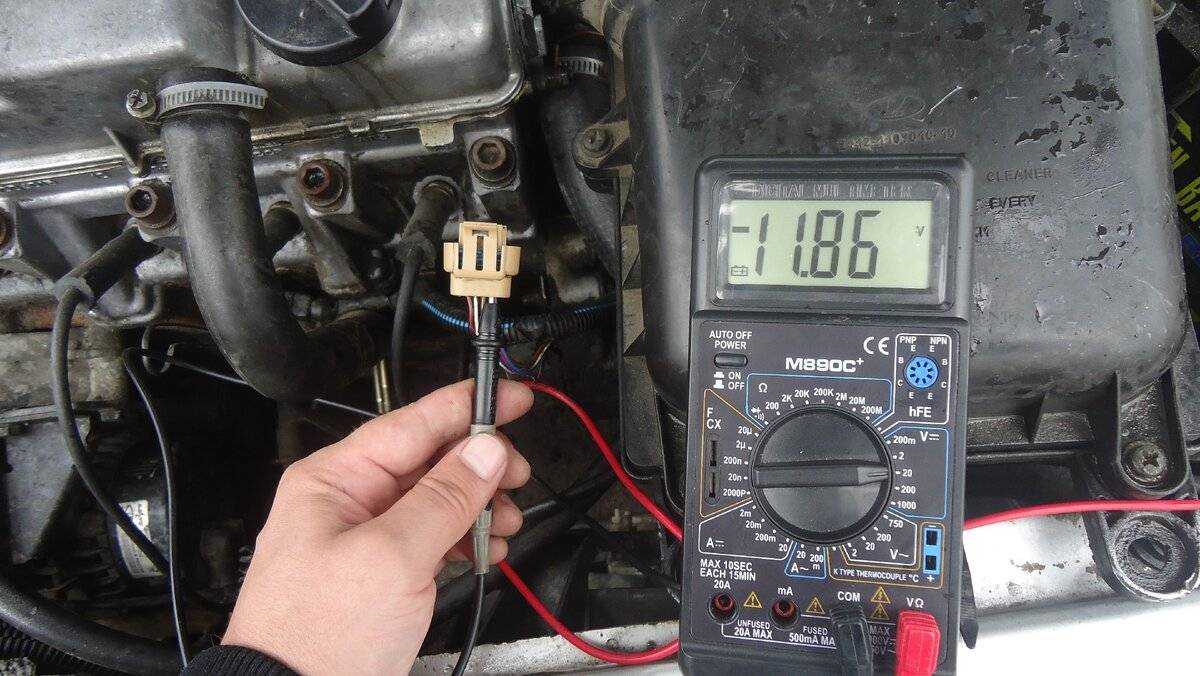

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Благодарю за важную информацию по невозможности замера сопротивления во вторичной обмотке с высоковольтным диодом . Странно ,что практически все пользователи сетей интернета , утверждают , что вторичная катушка со встроенным высоковольтным диодом проверяется в режиме замера сопротивления , в результате чего и определяется сопротивление вторичной катушки . Исходя из этой информации мне пришлось купить четыре индивидуальных катушки . И напрасно . Поскольку и у новых катушек определить сопротивление вторичной обмотки не удалось .

Для проверки работоспособности катушки зажигания сбрасываем давление в системе питания двигателя (см. «Сброс давления топлива в системе питания») и не устанавливаем на место предохранитель топливного насоса. Снимаем с двух свечей зажигания (обслуживаемых проверяемой частью катушки) наконечники высоковольтных проводов и вставляем в них заведомо исправные свечи зажигания.

Соединяем резьбовые части свечей, обмотав их оголенным многожильным медным проводом.

Во избежание поражения током при проворачивании коленчатого вала стартером не прикасайтесь руками к свечам зажигания и наконечникам высоковольтных проводов. Помощник, переведя ключ в замке зажигания в положение III, проворачивает коленчатый вал. При исправных свечах зажигания, высоковольтных проводах, катушке зажигания и ее цепях между электродами свечей должны регулярно проскакивать искры. Если это не так — необходимо проверить цепи питания и управления катушкой. Для проверки цепи питания катушки отсоединяем от нее колодку жгута проводов системы управления двигателем…

…и подсоединяем один щуп тестера к «массе» двигателя, а другой к среднему выводу колодки жгута проводов (к которому подходит зеленый с красной полосой провод). При включенном зажигании прибор должен зафиксировать напряжение, равное напряжению на выводах аккумуляторной батареи. Если напряжение отсутствует, проверяем целостность предохранителя «F34», а также исправность цепи (обрыв или замыкание на «массу») между выводом 2 колодки системы управления двигателем и выводом колодки, которая подсоединяется к контактной части замка зажигания. Для проверки цепи управления катушкой зажигания используем пробник с лампой мощностью 1,2 Вт.

Подсоединяем щупы пробника к выводам 1 и 2 колодки жгута проводов управления обмоткой катушкой зажигания. При исправных цепях управления и питания катушки зажигания во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать. В противном случае проверяем цепи между выводами катушки зажигания и выводами колодки жгута проводов ЭБУ. Для проверки питания второй части катушки пробник подсоединяем к выводам 2 и 3. Если цепи питания и управления катушкой зажигания исправны, но при проверке на свечах нет искры (см. выше), то следует проверить саму катушку. Для проверки катушки зажигания следует замерить сопротивление…

…первичной (1-2 Ом)…

…и вторичной (8-9 кОм) обмоток. При отсутствии искры на свечах следует также проверить исправность высоковольтных проводов. Изоляция и наконечники проводов не должны иметь повреждений, а сопротивление колебаться в диапазоне от 1,7 до 4,0 кОм в зависимости от длины провода.

Я хочу попросить по возможности скинуть в комментах показания ваших катушек, дабы сделать хоть какую то статистику по данному вопросу. Еще хотелось бы узнать показания на умершей катушке(если у кого то такие имеются)

Хитрый способ выставить зазор между маховиком и катушкой зажигания на бензопиле

Принесли в ремонт бензопилу, маховик которой задевает за катушку зажигания. Человек мог исправить все самостоятельно, но не знал какой выставить зазор.

Добрый день уважаемые подписчики и гости канала.

Причин тому, что маховик начинает шоркать контакт катушки зажигания всего две. Первая — неправильно отрегулированный зазор или ослабление винтов крепления катушки. Вторая — износ подшипников коленчатого вала в следствии которого возникает чрезмерный люфт и маховик будет задевать за катушку. В таком случае регулировка зазора не поможет, нужно разбирать двигатель и менять подшипники.

Заметить неисправность можно по характерным полоскам на маховике (в районе магнитов) которые остаются от контакта к катушкой зажигания. Ниже на фото они хорошо видны.

Первым делом после обнаружения характерных полосок необходимо проверить люфт на подшипниках коленвала. Для этого снимаем стартер, проворачиваем маховик таким образом, чтобы магниты смотрели от катушки зажигания в противоположную сторону, и пытаемся пошатать маховик вместе с коленвалом.

Если люфт есть, даже не большой, то нужно снимать и разбирать двигатель, если люфта нет, то достаточно провести регулировку и проблема отпадет.

Зазор между катушкой и маховиком должен находиться в диапазоне от 0,25 до 0,35 мм. Меньше можно, в этом ничего страшного не будет, если, конечно, маховик не будет задевать. Больше не желательно, т.к. это скажется на качестве искры, что в свою очередь отразиться на работе двигателя. Как видно на фото в моем случае зазора нет совсем.

Профилактика проблемы

Зачастую поломки катушек зажигания связаны с замыканием или обрывом обмоток и механическими повреждениями корпуса магнето. Это происходит из-за сильных ударов, попадания жидкости и окисления, а также перегрева. Если избегать подобных происшествий, за целостность катушки зажигания можно не беспокоиться.

Одним из узлов магнето, которые регулярно страдают при использовании, являются высоковольтные провода, через которые на свечи поступает ток от модуля зажигания

У них высокий срок службы, но повреждения им наносят сами пользователи неаккуратным обращением при замене свечей, неосторожно потянув за сам провод, а не за наконечник. Другая проблема, которая может с ними произойти, – попадание влаги и окисление или повреждение изоляции

Если аккуратно вытаскивать свечу и избегать проникновения жидкости внутрь прибора, этих проблем можно избежать.

Итак, ремонт катушки зажигания не представляет большой сложности и может проводиться пользователем самостоятельно, но при условии соблюдения вышеприведенного порядка действий по разборке и замене магнето или контактов прерывателя.

Инструкция проверки

Катушка является одним из наиболее главных элементов общей системы зажигания абсолютно каждого двигателя бензинового типа. Именно этот узел считается основным в системах зажигания: электронной, контактной и бесконтактной. В автомобильном жаргоне данное устройство может встречаться еще под таким названием, как бобина.

Также ее можно назвать своеобразным миниатюрным электротрансформатором. Это связано с тем, что она, по сути, является преобразователем низковольтного напряжение, поступающее от аккумулятора и генератора, на высоковольтное – на свечи зажигания. Знание того, как осуществить проверку катушки, никогда не утратит свою актуальность.

Ведь это – один из жизненно важных узлов, частичное повреждение которого приведет к нестабильной деятельности двигателя. А полная поломка этого механизма – совсем катастрофа для водителя, ведь в таком случае мотор и вовсе не запустится. Несмотря на то, что данный элемент не расположен к частым поломкам, это все же случается, и может заключаться в следующем:

1. В связи с сильным нагревом, высоким напряжением или вибрацией происходит повреждение изоляции. Как результат – короткое замыкание, которое происходит в обмотках катушки.
2. В связи с неисправными свечами зажигания, проводами высоковольтного типа происходит перегрузка. Как результат – обрыв обмотки.

На фоне приведенных причин неисправности катушки знание того, как продиагностировать ее, является бесценным. Следует сделать акцент на том, что существует два способа проверки данного механизма на работоспособность: при помощи искры между свечой зажигания и корпусом машины, а также с применением мультиметра.

Первое, что нужно сделать автовладельцу, если он решил самостоятельно проверить состояние катушки зажигания, – это раздобыть мультиметр. Этот прибор не относится к категории особо редких или запрещенных, поэтому достать его – задача вовсе не сложная.

Итак, инструкция проверки катушки зажигания при помощи мультиметра:

Для начала: на аккумуляторе отключить «минус», ослабить кронштейны, отсоединить провода катушки, произвести очистку ее корпуса

Если в процессе этого были обнаружены серьезные повреждения, например, в виде трещин или серьезных царапин, лучше на этом этапе прервать всю диагностику и идти за новой катушкой. Здесь также необходимо акцентировать внимание автовладельцев на том, что каждая катушка располагает абсолютно разными показателями сопротивления обмоток, энергии и длительности искры, ее тока и индуктивности первичной обмотки. В связи с этим я рекомендую уточнить перечисленные технические характеристики конкретной катушки.

2. На первом этапе диагностики – проверка первичной обмотки. К ее отрицательным и положительным контактам нужно присоединить мультиметр, предварительно выставив на нем режим измерения сопротивления. Не трудно догадаться, что показатели того или иного автомобиля могут отличаться друг от друга, и поэтому лучше сразу вооружиться инструкцией по эксплуатации своего авто, чтобы наверняка знать эти цифры. Но среднее значение сопротивления, на которое можно ориентироваться, я все же приведу: от 0,4 до 2,0 Ом. В случае, если прибор демонстрирует нулевое значение сопротивления, то это подтверждение предположения о том, что в катушке произошло короткое замыкание. А если же мультиметр показывает бесконечность, то причина, скорее всего, заключается в обрыве цепи.
3. На втором этапе диагностики – проверка вторичной обмотки. Для этого мультиметр нужно соединить с положительным контактом, а также с выводом от провода, который характеризуется высоким напряжением. Если говорить о катушках, которые могут похвастаться пластинчатым сердечником, то их значение равняется 6-8 кОм. А у других типов данный параметр может превышать отметку в 15 кОм.
4. Параметр сопротивления в обоих случаях нужно внимательно замерить, после чего сравнить полученные результаты с соответствующими показателями нормы.

Тут же следует отметить и то, что анализируемый механизм находится в категории тех, которые ремонту не подлежат. Поэтому неисправности в ней никак не устранишь – надо сразу покупать новое устройство.

Если автовладелец не уверен в своих знаниях и умениях, то лучше доверить этот процесс кому-нибудь другому: прозвонить друзей, знакомых или уж лучше сразу обратиться за помощью к мастеру. Но сегодня такое время, которое позволяет быть в курсе абсолютно всего.

Так и на эту тему можно найти множество информации не только текстового плана, но и разнообразные видео, на которых процесс проверки катушки демонстрируется во всех деталях. Так что в любом случае бояться пробовать это делать не стоит, ведь судьба автомобиля только в руках его хозяина.

Система зажигания современной бензопилы

Современные бензопилы становятся проще и эффективнее, они практически не требуют сервисного обслуживания и дорогостоящего ремонта. Доработанные катушки зажигания стали долговечными, их срок службы в сравнении со старыми контактными системами увеличился в десятки раз. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра.

Электрическое зажигание состоит из:

• магнето;
• свечи зажигания;
• кнопки, отключающей мотор;
• ВВ провода, соединяющего элементы между собой

Схема бесконтактного зажигания бензопилыЕще одна схема зажигания бензопилы, с описанием

Магнето — это особый вид генератора, вырабатывающего переменный ток. При исправной работе он генерирует и направляет свою энергию к свече.

В устройство магнето входит катушка зажигания индуктивности. На катушку намотана обмотка, а на маховике крепится магнит. При работе маховик крутится вместе с коленчатым валом мотора. В определенный момент имеющиеся контакты разводятся внутри системы, что приводит к возникновению искры.

Существует также система зажигания с бесконтактным магнето, регулируемым катушкой управления. Данная деталь дополнена тиристором и диодом, которые помогают регулировать энергетический процесс, облегчают запуск пилы вне зависимости от климатических условий.

Описание работы системы зажигания современной бензопилы. Красным выделены основные элементы: свеча, ВВ-провод, катушка, магниты на магнето.

С целью бесперебойной и экономичной работы пилы, стоит периодически проверять и настраивать зазор между катушкой и маховиком. Приведем таблицу рекомендуемого значения зазора катушки зажигания в зависимости от бренда производителя.

Бренд	Рекомендуемые зазор, мм
Partner	0,2
Stihl	0,2
Ryobi	0,2
Зубр	0,2

Как мы видим, для всех востребованных брендов актуально одно общее значение зазора катушки зажигания.

4 способа проверки катушки зажигания

Специалисты рекомендуют применить четыре способа проверки на работоспособность катушку зажигания, оба метода получили следующие названия:

1. На искру.
2. «Искры в шприце».
3.  Проверка на пробой.
4.  Применение осциллографа.

ВАЖНО: при проверке оденьте резиновые перчатки и не касайтесь оголенными участками тела к проводам и деталям находящимися под напряжением

1. «На искру»

Метод имеет свои плюсы и минусы. Главный положительный момент: возможность проведения диагностики в дороге.

Минусы:

• не позволяет на 100% указать на причину проблемы, т.е. неисправность может быть в другом месте,
• сложность выполнения для неопытного водителя.

Для диагностики потребуется:

1. Исправная свеча.
2. Свечной ключ.
3. Плоскогубцы.

Алгоритм действий:

1. Отключите зажигание.
2. Осмотрите на целостность изоляцию высоковольтных проводов, катушки зажигания, выкрутите и осмотрите свечи. При наличии на них черного нагара выясните и устраните причину.
3. Если ели нет запасной свечи выкрутите с помощью свечного ключа другую из последнего цилиндра.
4. Снимите наконечник с высоковольтным проводом со свечи первого цилиндра и подключите его к подготовленной заведомо исправной свече.
5. Включите зажигание и заведите автомобиль.
6. Исправная катушка будет генерировать искру. Хорошая искра имеет ярко фиолетовый оттенок. Плохая – желтая. Если искра слабая, значит проблемы в проводе. Если ее нет – неисправна катушка. Вероятность обрыва провода под изоляцией минимальна.
7. Проделайте такие же действия и для других катушек если они индивидуальные и идут для каждой свечи.
8. Чтобы не повредить проводку старайтесь ее не трогать.

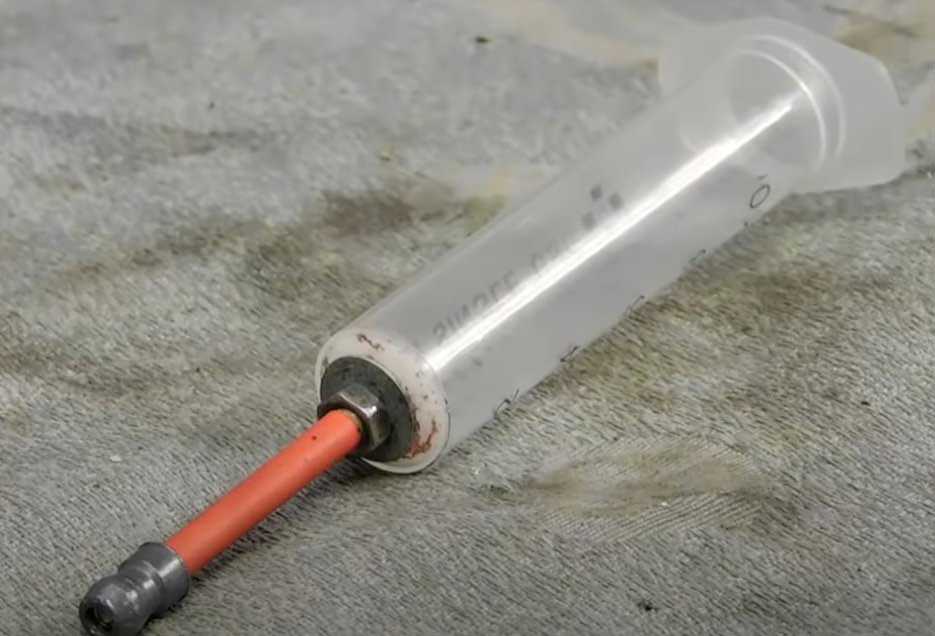

2. Метод «искры в шприце»

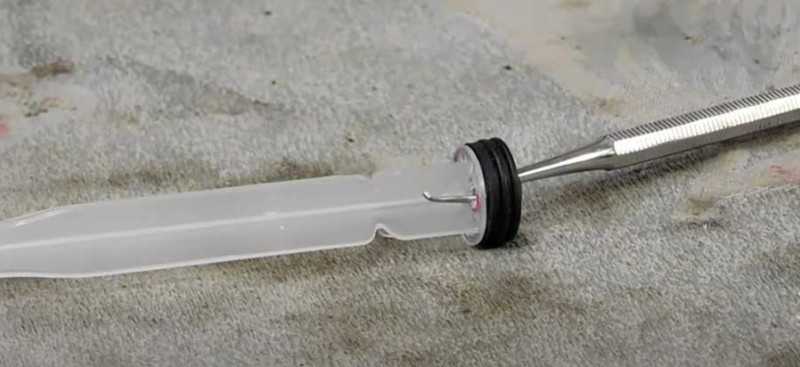

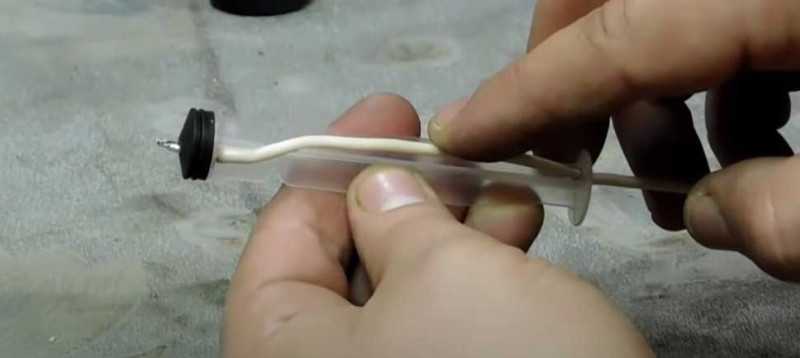

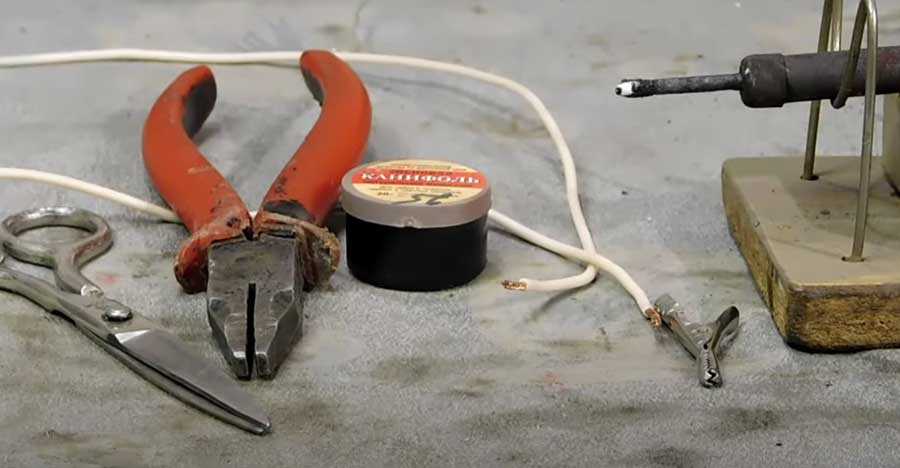

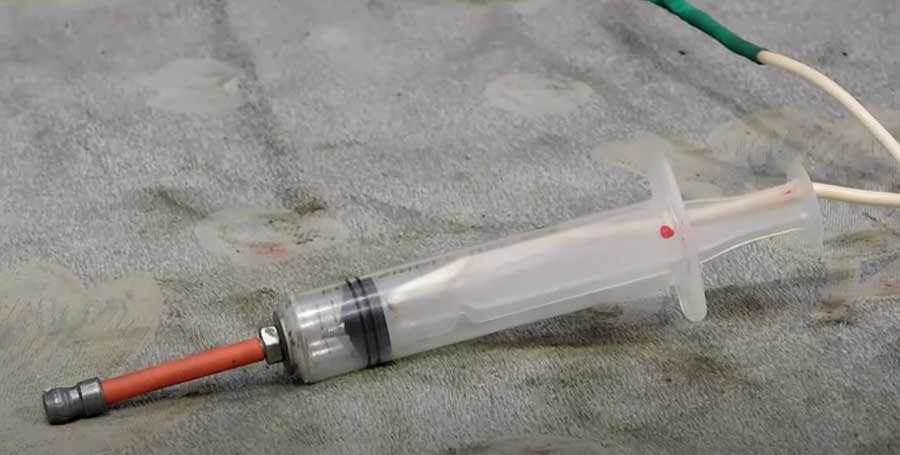

С помощью шприца и подручных материалов делаем тестер искры системы зажигания автомобиля с помощью которого можно проверить целостность свечного провода и модуль зажигания.

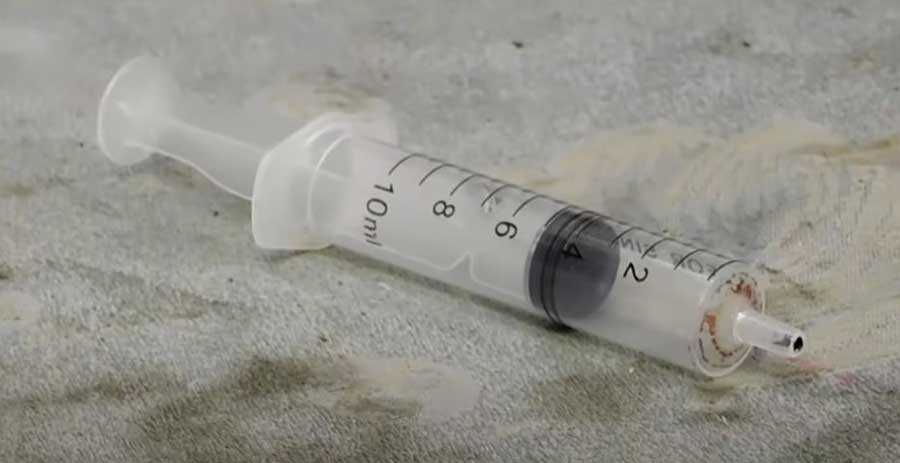

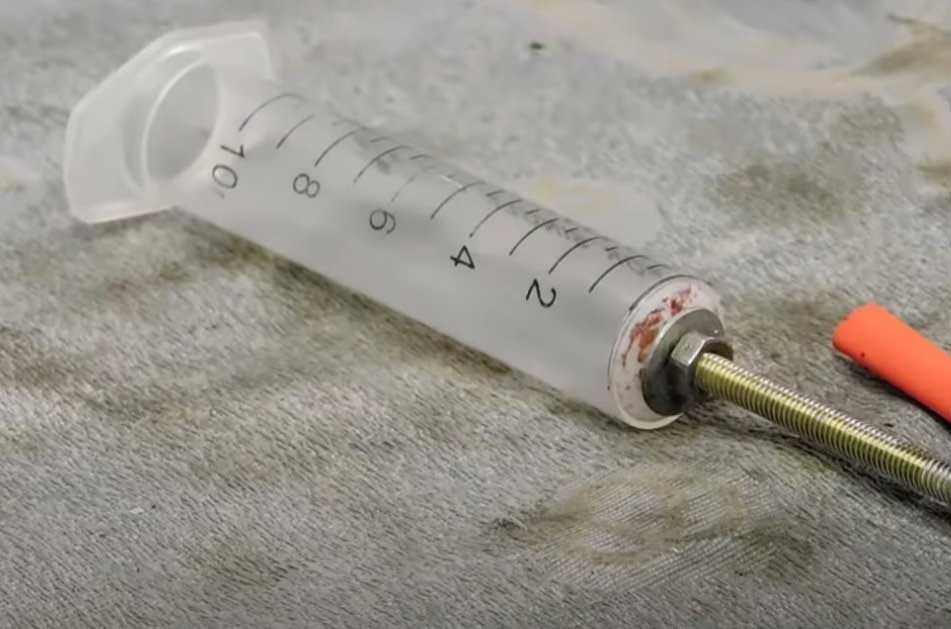

Возьмите шприц на 10 мм.

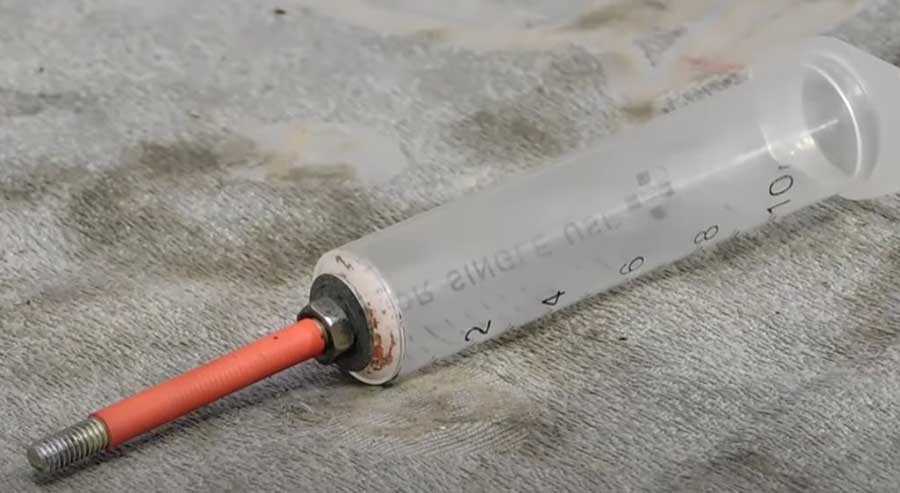

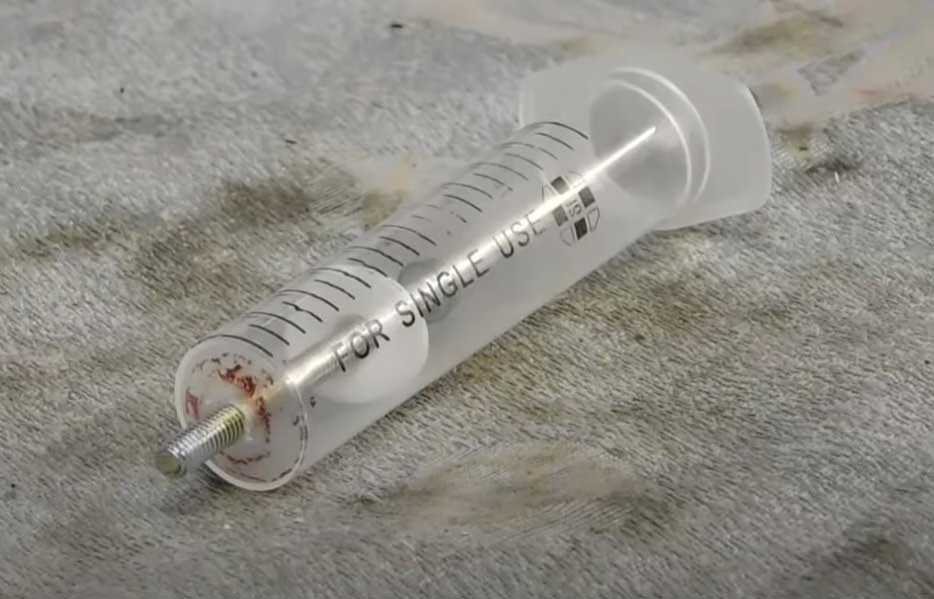

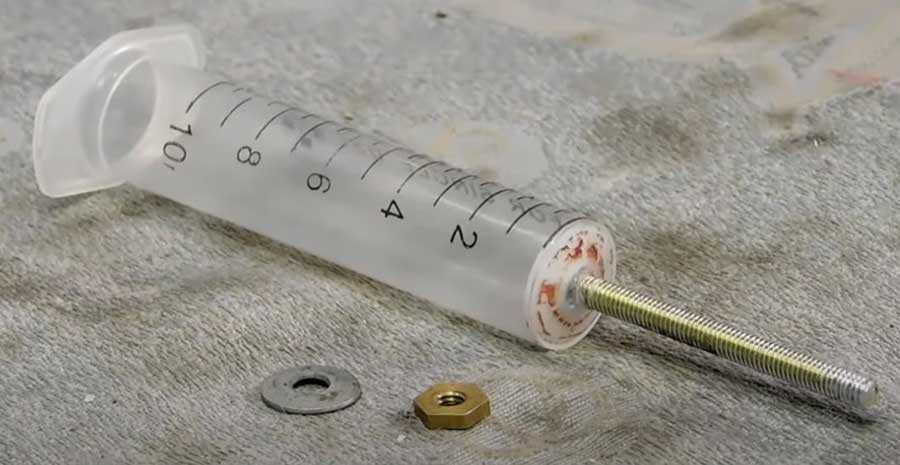

Срежьте носик и вытащив поршень вставьте в шприц винт на 4 мм. Также дополнительно можно поставить фторопластовую шайбу.

С помощью гайки и шайбы зафиксируйте винт в шприце.

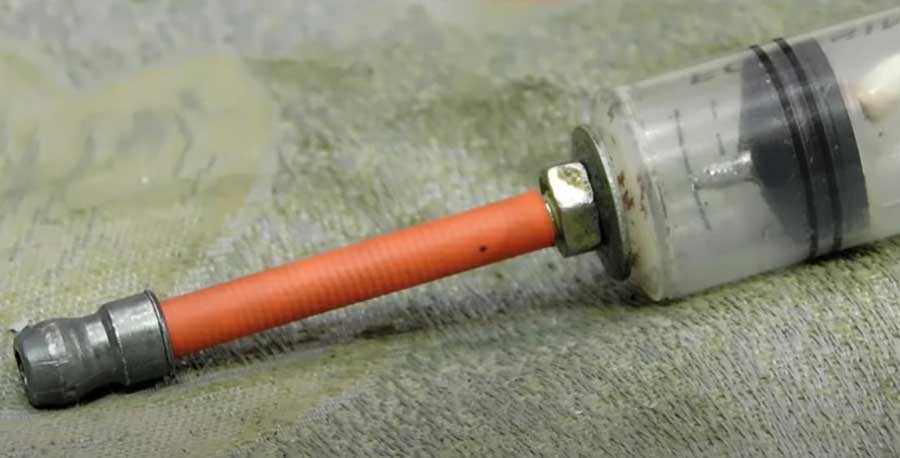

На винтовую часть винта наденьте и прогрейте с помощью зажигалки термоусадочную трубку.

Скрутите наконечник от свечи зажигания и накрутите его на винт.

Сверлом на 3 мм сверлим пять отверстий в наметенных местах поршня.

Одно в ручке и 4 в самом поршне, при этом три из них не сквозные, а одно сквозное.

Возьмите провод длинной до 1 метра и один его конец облудите.

К другому концу провода присоедините крокодильчик.

Облуженный конец провода вставляем в поршень и приклеиваем быстросохнущим клеем. Конец провода повторно облудите.

Собираем две части шприца в одну конструкцию.

Порядок применения устройства:

1. Отсоедините свечной провод первого цилиндра и подключите его к нашем устройству.
2. Крокодильчик подсоедините на массу.
3. Заведите машину.
4. Наблюдайте за состоянием искры постепенно отодвигая поршень, как будто втягивая жидкость.
5. Чем большее расстояние держится стабильная искра, тем лучше. Как правило, до 2,5 см это хорошо, но если, к примеру, 4 см, то совсем отлично.

Разновидности катушек зажигания

Для современных двигателей пока придумано три модификации катушек зажигания.

У каждого типа есть свои плюсы и минусы:

1. Классические. Их устанавливают на автомобили, где СЖ работает через распределитель, то есть трамблер.
2. С двумя выводами. Их устанавливают на современные авто, где подача напряжения на свечу осуществляется напрямую, без распределителя.
3. Индивидуальные. Это означает, что на одну свечу приходится одна катушка. Подача также осуществляется напрямую.

Классическая

Состоит из первичной и вторичной обмоток. Устроена так, что вторая находится внутри первой. Отличие в них — это толщина провода и число витков.

Классическая

Внутри двух находится сердечник. Материал сердечника – ферромагнитный сплав (Fe-железо). Каждая из них имеет 2 выхода. Первичная имеет входные клеммы (принимает напряжение). А вторичная имеет один вывод — соединение с первичной, а второй вывод — выходной вывод (выводящий напряжение).

Все эти компоненты устройства размещены в эбонитовом корпусе. Корпус полностью герметичен. Провода идут к верхней части корпуса катушки зажигания.

Двухвыводная

Имеет два сердечника. Один, как и в первом варианте, находится внутри двух обмоток. Второй – внешний, расположен над ними. Вторичная – имеет два высоковольтных вывода.

Двухвыводная

Индивидуальная

Высоковольтный вывод подключается к специальному наконечнику, второй конец которого надевается на свечу зажигания. Вторичная обмотка расположена вверху. Объединяет разные катушки то, что они неразборные, то есть с точки зрения механики не ремонтопригодны.

Индивидуальная
