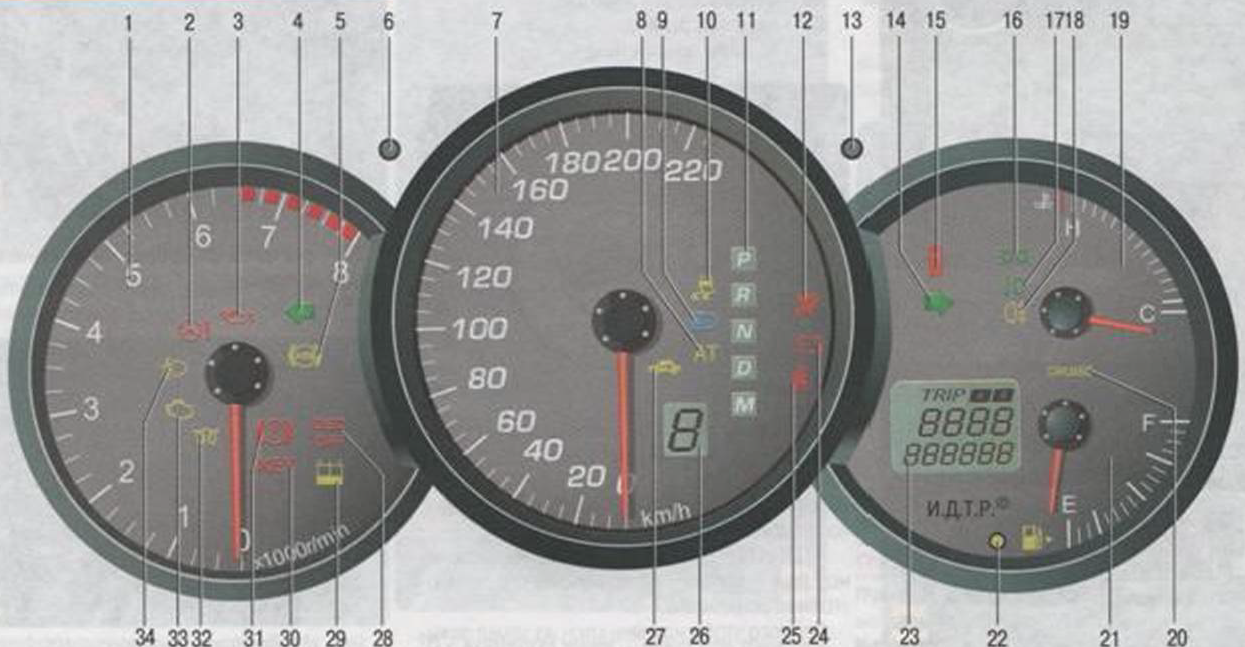

Приборная панель mazda 3

Часто задаваемые вопросы

Что может вызвать грубый холостой ход и плохую экономию топлива в моей Mazda?

Первым делом проверьте термостат охлаждающей жидкости, так как они могут застрять в открытом положении. В этом случае двигатель не достигнет рабочей температуры. Другой вариант – загрязненный датчик MAF, который дает ложные показания на впуске воздуха или утечку во впускном коллекторе.

У моей Мазды есть коды VVT даже после замены соленоидов? Как это возможно?

Система VVT имеет масляный экран, похожий на масляный фильтр, который защищает его от возможного мусора или масляного шлама. Этот экран может сильно загрязниться, мешая потоку масла к приводам VVT, которые питаются от давления масла. Лучший способ предотвратить это – регулярная замена масла и использование высококачественного масла.

Световой индикатор гаечного ключа означает, что ваша Mazda подлежит обслуживанию на маршруте. Гаечный ключ не связан с лампой проверки двигателя. Например, гаечный ключ может означать, что ваша Mazda нуждается в вращении шин, замене масла или других работах по техническому обслуживанию.

Будет ли проверяться сам сброс двигателя?

Мазда проверить двигатель свет может сбросить самостоятельно, если проблема больше не присутствует. Например, если свет загорелся, потому что вы забыли затянуть крышку бензобака.Лампа перезапустится сама по себе в течение 3-4 дней после того, как вы закрутите газовую крышку. Если индикатор остается включенным, проблема все еще присутствует.

Автошторки ТРОКОТ на магнитах — альтернатива тонировке

• Магнитные крепления позволяют быстро установить и снять экраны
• Отличный обзор по зеркалам
• Без вреда для обшивки двери
• Защита частной жизни

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Нужно ли сбрасывать контрольную лампу двигателя после ремонта?

Нет. Вы можете управлять автомобилем, и в течение 3–4 дней индикатор самостоятельно выключится. Предполагая, что все проблемы были исправлены.

Пара слов о бортовом компьютере

Бортовой компьютер можно обнаружить не во всех машинах Мазда 3, только в комплектации выше «Базовой». Он выдает информацию следующего вида:

• температура воздуха снаружи;
• автономность;
• текущий расход топлива;
• средний расход топлива;
• средняя скорость;
• пройденный путь.

Чтобы начать им пользоваться, необходимо короткое нажатие на кнопку, расположенную на конце рычага включения стеклоочистителя. Каждое последующее нажатие вызовет появление на дисплее следующего вида информации. Если вы захотите обнулить показания, вам нужно зажать кнопку более, чем на три секунды. Если же мигает символ, обозначающий температуру, то, есть вероятность обледенения стекол.

Текущий расход топлива — это величина топлива, затрачиваемого автомобилем, вычисляется в последние две секунды его использования, функция работает при скорости выше 20 километров в час.

Средний же расход топлива обозначает отношение израсходованного топлива к пройденному расстоянию после последнего обнуления бортового компьютера. Средняя скорость определяется, начиная с момента последнего обнуления показаний компьютера и рассчитывается делением пройденного пути на время поездки.

Пройденный путь – расстояние, пройденное после последнего обнуления. Вот и все фикции, которые позволяет использовать бортовой компьютер.

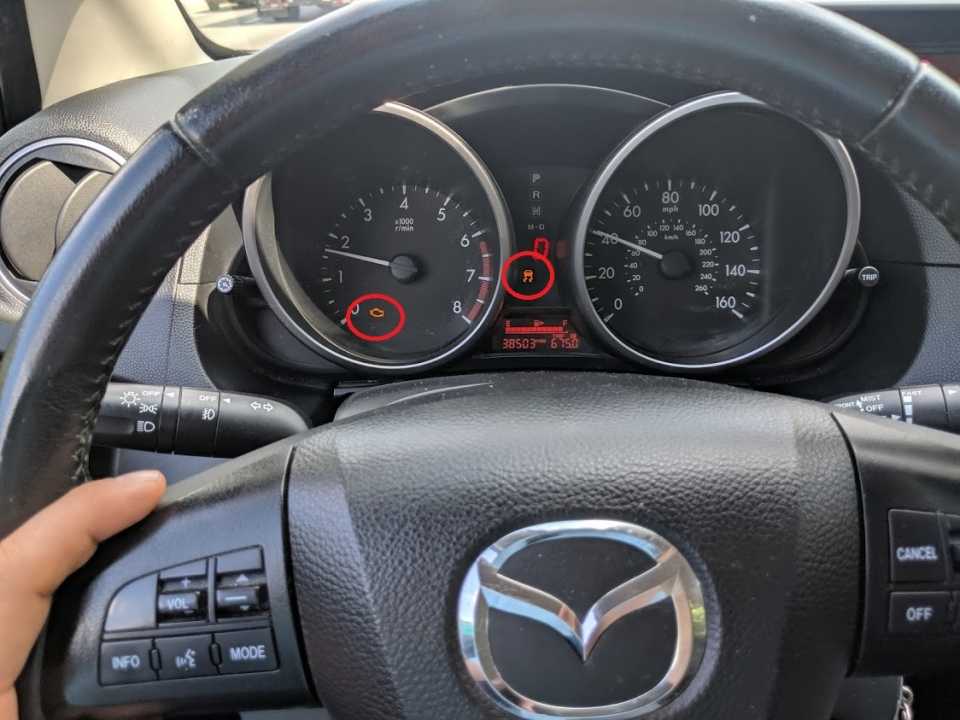

Проверьте, мигает ли индикатор двигателя | Свет контроля тяги включен

Если ваша лампа проверки двигателя Mazda мигает, это указывает на пропуски зажигания в одном или нескольких цилиндрах.

В дополнение к двигателю проверки может также загореться индикатор тяги. Более новые автомобили Mazda перейдут в режим «вялый», как только начнет мигать индикатор проверки двигателя. В режиме «limp» трансмиссия больше не переключается, и мощность снижается.

Общие причины включают в себя:

• Плохая катушка зажигания
• Изношенные свечи зажигания
• Поврежденный жгут проводов
• Выдувная прокладка головки
• Проблема каталитического нейтрализатора

Движение с контрольным миганием лампочки двигателя может привести к дальнейшему повреждению двигателя и каталитического нейтрализатора.

Если ваша Mazda прошла более 100 000 миль и свечи зажигания не менялись, установите новые свечи зажигания.

Если вы получаете осечку только для одного цилиндра, у вас может быть плохая катушка на этом цилиндре. Например, если у вас есть код ошибки P0301, у вас есть пропуски зажигания в цилиндре 1, что может быть связано с неисправной катушкой в ​​этом цилиндре.

Техническое облуживание разъемов и бортового компьютера

Бортовой компьютер, как и любой другой компьютер, нуждается в регулярном техническом обслуживании. Содержите разъем и блок управления в чистоте. При подключении к бортовой сети автомобиля соблюдайте полярность подключения. При пуске и выключении двигателя, при неисправности электрооборудования автомобиля возможны броски напряжения, которые могут приводить к нарушению работоспособности бортового компьютера (отсутствие индикации, невыполнение отдельных функций).

Мазда Премаси – функциональный и сдержанно элегантный автомобиль производства японского автоконцерна Мазда, относящийся к классу…

Мазда Премаси — автомобиль японского производства, относящийся к классу малотиражных минивэнов. Первая модель этой серии…

Mazda Premacy– один из лучших представителей японского автопрома, позиционируемый, на автомобильном рынке, как семейный минивэн…

Источник

Принципы работы SCBS

Если бортовой компьютер выдает информацию о неисправности SCBS Мазда, лучше перестраховаться и заехать на СТО, т. к. проблемы с механизмами торможения могут привести к ДТП.

В мануале производитель предупреждает автовладельца о возможных причинах ошибок SCBS Mazda CX-5. Итак, разбалансировать программу могут:

• наклейки на лобовом стекле, которые мешают работе датчика;
• повреждения лобового стекла;
• самостоятельная замена ветрового стекла или щёток стеклоочистителя;
• изменение конструкции подвески (отклонение угла наклона кузова нарушает функционирование системы безопасности).

Если на экране бортового компьютера внезапно появляется сообщение «требуется проверка SCBS», желательно отправить Мазда СХ-5 на диагностику.

Смена показателей бортового под Европу

Не совсем привычно было смотреть на расход в галлонах на милю и прочие показатели в иностранных размерностях. Задавался вопросом перевода в более привычную форму уже давно, но ответов не было.И вот появился у нас на форуме товарищ, который всё поведал как и что. Сегодня попробовал сам — всё сработало. Теперь всё в км, км/ч, л/100 км)

Спасибо огромное человеку, который не поленился поделиться инфой.Так же инфа будет полезна для людей, у которых бортовой не активирован. Делаю копипаст его поста:

На днях у себя активировал БК в 2007 mazda3 sport, делал так:1)Зажимаем кнопки FM/AM + CD2)Не отпуская кнопок вставляем ключ в зажигание и поворачиваем в положение ACC3)Держим пару секунд пока слово HELLO не сменится на DIS ON и затем отпускаем кнопки4)Заводим машину и кнопкой SET или у кого :00 переключаемся между режимами БК.

Получаем такую картину:

Затем была задача сменить MPG в L/100km, систему более понятную для нас, делал так:1)Нажать и удерживать кнопку сброса пробега:

2)Не отпуская кнопки вставляем ключ в зажигание и поворачиваем в положение ON3)Отпускаем кнопку как только на табло с пробегом изменятся показания на какие то буквы4)Короткими нажатиями перебираем параметры, пока не доберемся до следующей функции как на картинке

Здесь нужно установить букву «A», нажимая «Set» или «:00». (у меня БК есть и всё делал кнопкой info)

Параметр «A» – L/100KMПараметр «B» – Liters/ Miles (U.K)Параметр «C» – Miles/Galons

5)Как только установили параметр «A» нажать «Set» или «:00» (опять же, тут я пользовался кнопкой info) и удерживать для сохранения параметра, после чего видим:

На сколько мне известно, что БК активируется в трешках начиная с 06 года и выше, в общем тренируйтесь!Всем удачи в активации своего БК

Ещё, чтобы перевести показания датчика наружной температуры в цельсии, вставляем ключ в зажигание и поворачиваем его в положении АСС. Одновременно зажимаем кнопку включения магнитолы (магнитола должна быть при этомвыключена) и кнопку Media. Не отпускаем пока слева не появится температура в цельсиях.Всё)

Что необходимо сделать перед диагностикой

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).

Далее заводите двигатель:

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

Датчики

Все автомобильные датчики Мазда 323 можно условно разделить по нескольким категориям:

1. Датчики управления двигателем. Они отслеживают уровень кислорода и азота в топливе, соотношение воздуха (расходомер воздуха) в топливной смеси, контролируют скорость вращения валов, определяют уровень давления жидкостей и газов, температуру, контролируют топливную систему.
2. Датчики, контролирующие состояние газов.
3. Датчики скорости. В эту группу входят: датчики вращения коленвала, положения дроссельной заслонки, датчик температуры охлаждающей жидкости, Датчик Холла, ДСА, датчик фаз распредвала, датчик регулятора холостого хода.
4. Датчики, определяющие уровень и давление жидкостей. Это датчики уровня топлива, давления масла и расхода топлива.
5. Датчики температуры.
6. Датчики АБС.

Диагностика

Диагностика электронных систем предъявляет требования к соблюдению определенных процедур. Для успешного проведения диагностики и определения неисправности необходимы знания общих принципов работы электронных систем автомобиля, наличие специальных диагностических средств и справочной документации.

Работоспособность системы управления двигателем и системы впрыска топлива во многом зависит от исправности механических и гидромеханических систем. Некоторые отклонения в работе могут быть ошибочно приняты за неисправности электронной части системы управления:

В процессе работы с электронными системами автомобиля необходимо выполнять меры предосторожности для предотвращения появления дополнительных проблем при проведении диагностики:

Главный элемент электронной системы управления — микропроцессорный блок управления, получающий с датчиков информацию о работе двигателя и других систем, которыми он управляет. Блок управления в режиме реального времени осуществляет самодиагностику элементов системы управления.

При выявлении ошибки в память блока управления заносится код неисправности, а на панели приборов загорается контрольная лампа. В этом случае необходимо в кратчайший срок определить причины неисправности и устранить ее. Эксплуатация автомобиля в аварийном режиме может привести к ухудшению эксплуатационных характеристик. Вплоть до выхода из строя электронных элементов и механических агрегатов.

Система бортовой диагностики определяет вероятные причины неисправности системы управления, но для выявления конкретных причин необходимо применение специализированных диагностических средств.

Для связи электронного блока управления с внешними приборами используется диагностическая цепь, включающая следующие пункты:

В настоящее время приобрести диагностический тестер ELM может любой желающий. Подключив программу на ноутбук или смартфон, возможно считывать:

Важно! Диагностика — это не просто считать ошибки с блока управления по двигателю, коробке передач или АБС. Это достаточно легко и справится каждый желающий, приобретя диагностический сканер

Впоследствии еще нужно разобраться, о чем говорит номер ошибки. Для диагностики, которая полностью раскроет состояние двигателя и установит причины возникших проблем, уже нужен определенный багаж знаний и более серьезные приборы, которые при личном использовании 99,9% времени будут просто лежать дома или в гараже. Все датчики показывает, всякие графики чертит, а с этим надо разбираться.

Диагностика и ремонт при ошибке «машина с ключом»

Для того что бы двигатель работал и все было «ОК», необходимо несколько моментов, это топливо и своевременно поданная искра. Для полноты картины и что бы было с чем сравнивать, откройте в интернете мануал по Вашему автомобилю, где будет указано все необходимое: сопротивление датчиков, давление в элементах и прочее.

• Чтобы понять в чем дело и почему светиться значок «машина с ключом», первым делом проверьте давление в топливной рампе.
• Если давление есть, то открутите и проверьте работоспособность свечей. Они должны быть с правильным зазором, примерно 1 мм и чистыми. Открутив свечу, вставьте ее в высоковольтный провод и прикоснитесь боковой металлической стороной к корпусу двигателя, и «крутаните» двигатель. Если искра есть, значит все хорошо.
• Далее проверьте «фазы» газораспределительной системы, все ли стоит по отметкам. Если и в этом случае все «ОК», значит пора проверять датчики.
• Первым делом нужно проверить датчик коленчатого вала, питание на него и сопротивление. В общем, поэтапно, Вам нужно проверить все датчики: Датчик массового расхода воздуха, положения дроссельной заслонки, детонации, кислорода, положения коленчатого вала, положения распределительного вала, Холла, давления масла, давления топлива.

В конечном итоге, на каком-то из шагов и датчике, Вы увидите неисправность.

О дерьмовых предохранителях.

Вот такие предохранители снял с одной машины.

Эти предохранители не перегорали, они дымились, плавились и только потом, возможно, сгорали.

слева предохранитель, который выдержит ампер 50 (хотя заявлено 10), и скорее сгорит проводка, чем этот предохранитель. Вполне может сжечь и сам автомобиль. Предохранитель сделан из толстого алюминия, видно что нить на нем (10а) толще, чем на нормальном 15А предохранителе.

А справа нормальный предохранитель на 15 А, который сгорел быстро и там, где задумано. В цепи где было КЗ 15а предохранитель сгорел как только его поставили в блок предохранителей. 10А красный предохранитель в этой цепи мужественно плавился и дымился.

В автомобиле замкнул на землю самоставленый китайский проектор, тот, что подсвечивает логотипом под дверью. Причем на 453 Smart (он же Renault Twingo) очень интересно реализовано подключение подсветки салона. На блок SAM приходит питание через предохранитель в F24 (15 А), дальше блок SAM, через реле, подключает это напряжение на еще 4 предохранителя F19 (5 A), F20 (3 A), F22 (5A), F21 (10A). На этих предохранителях висит ESP, датчик угла поворота, подсветка салона, датчик нажания на педаль тормоза. На подсветку салона еще завязан индикатор состояния подушки пассажира.

В результате при КЗ в подсветка салона выбивает предохранитель F21 и F24, оставляя без питания систему стабилизации. На приборной панели загорается множество ошибок по ESP, Air Bag, Check Engine, машина не заводится. Из-за КЗ в подсветке салона.

Таблица кодов ошибок

Что означает проверка на двигателе Mazda? Первым делом проверьте термостат охлаждающей жидкости, так как они могут застрять в открытом положении. В этом случае двигатель не достигнет рабочей температуры. Другой вариант – загрязненный датчик MAF, который дает ложные показания на впуске воздуха или утечку во впускном коллекторе.

Система оповещения пешеходов

Примечение! Описанные ниже шаги не относятся к информационным индикациям (как правило, зеленого или белого цвета), горящих на приборной панели
Электронная диагностика — подключение диагностического сканера для считывания ошибок в регистраторе данных
При необходимости, выполнение пошагового поиска неисправностей на основании полученных результатов электронной диагностики
Важно! Если горит индикация желтого цвета, то автомобиль можно использовать с ограничениями его мощностных характеристик
Если же горит индикация красного цвета, то и вовсе следует ограничиться от передвижения на транспортном средстве и доставить автомобиль на станцию обслуживания, с помощью эвакуационных служб

При проявлении симптома горит лампа неисправности или сообщение на панели приборов эксплуатация автомобиля не рекомендуется. Рекомендуется диагностика

Коды ошибок бортового компьютера при симптоме #горит лампа неисправности или сообщение на панели приборов в Мазда 3 (2008-) (12.2008 — 09.2014) ?

Снятие и установка приборной панели

Итак, давайте начнем по порядку. Какие нужно выполнить действия, чтобы разобрать головное устройство?

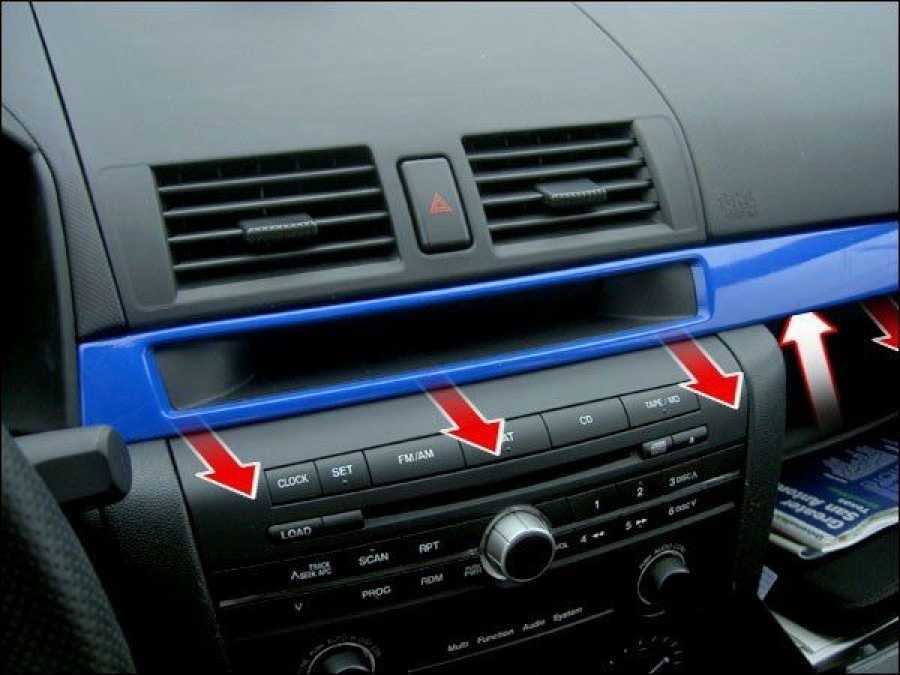

1. Первым шагом нужно снять панельку, чтобы это осуществить, нужно открыть бардачок и нажать внутри него на зажимы. Затем просто оттягиваем панель от торпедо.
2. Необходимо открутить два болтика, которые держат головное устройство.
3. Тянем за головное устройство до тех пор, пока оно не выйдет из торпедо целиком.
4. Отсоединяем провода антенны и сети.
5. Полностью убираем головное устройство из машины.

После того, как вы проделаете эти пять шагов, вы можете производить тюнинг. Само головное устройство разбирается несложно, достаточно раскрутить все болтики и поддеть плату отвёрткой, а затем можно уже приступать и к пайке.

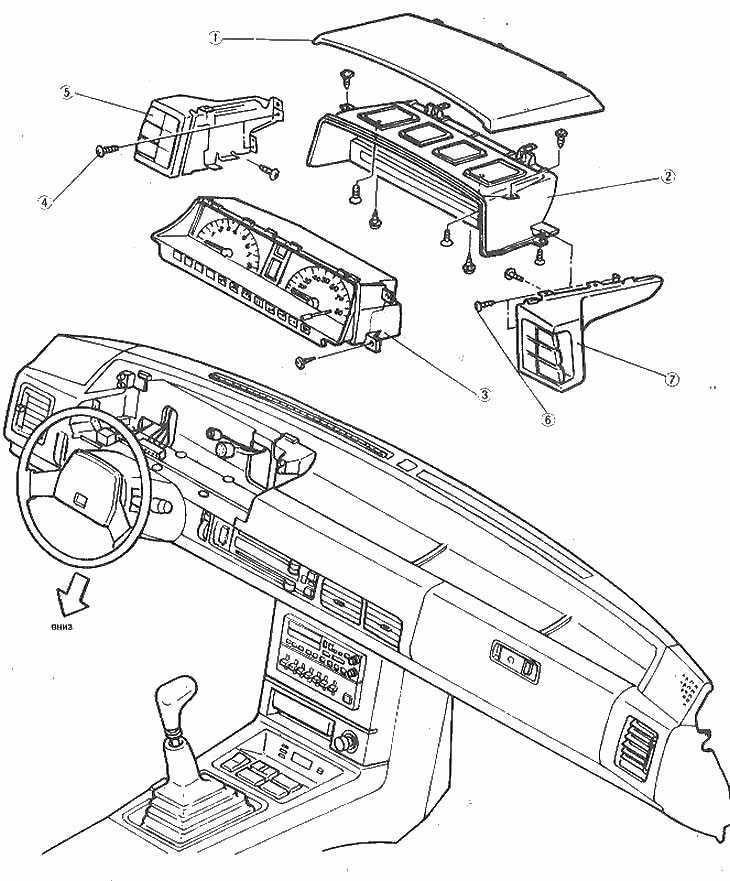

Но если вы хотите снять приборную панель, то придется действовать иначе:

1. Демонтировать боковую отделку (прямо под рулем)
2. Теперь тянем ручку капота до упора, там можно заметить разъем внутри нее, вставляем туда плоскую отвертку и тянем.
3. Нужно выкрутить винт, находящийся за рычагом.
4. Вытягиваем панель, начиная с правой стороны.
5. После того, как вы вытянете правую сторону, вытягивайте и левую.
6. Теперь возвращаемся к первому списку и выполняем все те пять пунктов.
7. Но теперь еще понадобится вытащить и все вкладки в левой стороне для демонтажа следующей части.
8. Вытаскиваем резиновую заглушку над рулевым колесом.
9. Извлекаем защиту панели.
10. Удаляем два болта под панелью и еще один над ней.
11. Разворачиваем панель приборов и отсоединяем ее от проводов.

Поздравляю, теперь вы можете приступать к тюнингу!

Мазда 3, не как у всех (Часть 1: Приборная панель ) — Mazda 3, 1.6 liter, 2006 year on DRIVE2

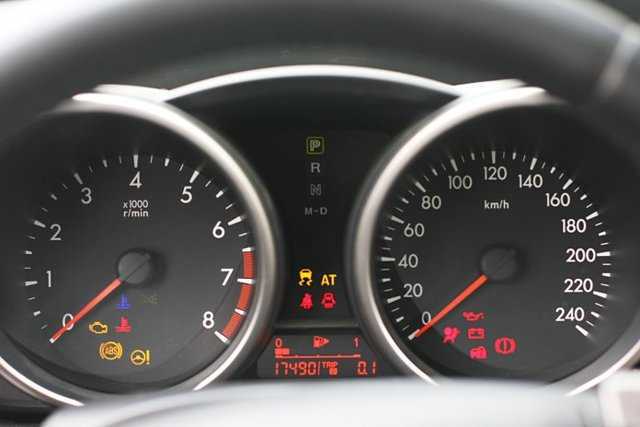

• Красная подсветка указывает на проблему, требующую немедленного решения.
• Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.
• Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.

Проверьте TPMS» — что за ошибка, и как с ней справиться? Если машина закрыта и мигает этот значок — все хорошо, штатная противоугонная система работает.

Полная расшифровка значков на приборной панели автомобилей VAG (и что с ними делать)

Мы уже писали о расшифрове ошибок и рассматривали часто встречающиеся надписи на панели приборов автомобиле концерна VAG.

А сегодня рассмотрим значки и сигналы, которые загораются перед водителем в случае неисправности в системах и узлах автомобилей. И поймем, какие действия предпринимать водителю.

Значок аккумулятора информирует о том, что напряжение в бортовой сети упало.

Стоит проверить уровень заряда. И получает ли АКБ питание от генератора.

Красная загоревшаяся масленка предупреждает о том, что уровень масла в системе смазывания двигателя упал.

В норме этот значок загорается сразу после включения зажигания и сам по себе гаснет через пару секунд. Если не гаснет — проверяем уровень масла щупом, смотрим утечки.

Неисправность тормозной системы. Чаще всего — водитель забыл снять машину с «ручника».

Или колодки совсем изношены. Или снизился уровень тормозной жидкости.

Иногда появление такого значка связано с тем что датчик уровня тормозной жидкости вышел из строя и дурит.

Нужно проверить ручник, долить тормозную жидкость, проверить шланги и патрубки тормозной системы на герметичность.

Если после всех мероприятий значок не гаснет — вызывайте эвакуатор.

Возникла неисправность в системе подушек безопасности. В нужный момент они просто не сработают.

В зависимости от модели автомобиля, предупреждающий значок может быть в форме рисунка или надписи AIRBAG / SRS.

В норме, такой значок загорается после включения зажигания и гаснет спустя пару минут.

Если не гаснет или зажигается во время движения, стоит искать причину. Их много: от повреждения датчика до некорректного восстановления подушек безопасности после аварии.

Неисправность в системе ABS. В норме такой значок пропадает сам после того, как завели автомобиль.

Причины поломки разнообразны — от окислившихся контактов до сгоревшего предохранителя. Ехать можно, но ABS не сработает.

Значок сообщает о проблемах в системе стабилизации (курсовой устойчивости) автмообиля.

Как правило, причина связана с выходом из строя датчиков — угла поворота или включения стоп-сигналов. Реже выходит из строя датчик давления тормозной системы.

Ехать можно, но диагностику откладывать не стоит.

Панель приборов / комбинация приборов Мазда3: коды ее ошибок (DTC) с ошибками системы контроля давления в шинах (TPMS)

Бортовая диагностика панели приборов имеет следующие функции:• Функцию обнаружения неисправностей, которая выявляет общие неисправности в компонентах, связанных с комбинацией приборов• Функцию памяти, в которой сохраняются обнаруженные коды неисправности• Функцию отображения, указывающую места неисправности и состояние с помощью вывода DTC• Функцию контроля PID/данных, которая считывает определенные входные/выходныеС помощью модульной диагностической системы Mazda (M-MDS) можно считывать и удалять коды DTC, а также активировать функцию контроля PID/данных Функция обнаружения неисправности:• Обнаруживает неисправности входных/выходных сигналов• При возникновении неисправности комбинация приборов записывает неисправность как DTC. Записанный код неисправности может быть прочитан модульной диагностической системой Mazda (M-MDS)

Таблица основных кодов ошибок Мазда 3

Появление сигнализации о неисправности работы автомобиля производит на любого автовладельца неизгладимое впечатление, будь то ошибка Мазда 3 U2064 или P2006. Такой сигнал может свидетельствовать о том, что предстоят денежные расходы, а потому необходимо как можно быстрее выявить причину появления ошибки, и устранить саму неисправность. Для того чтобы определить, о чем свидетельствует ошибка P0328 Mazda 3, можно воспользоваться таблицей, в которой приведены наиболее частые ошибки.

Неисправность U0184 ошибка Mazda 3 сигнализирует о потери связи с радио, а код Mazda 3 P0328 — о высоком уровне входного сигнала цепи датчика детонации.

Что необходимо ремонтировать при этой ошибке?

Наиболее распространенными местами для ремонта при этом коде DTC являются:

• электропроводка, которая повреждается чрезмерным теплом от выхлопных газов. Убедитесь, что проводка не имеет повреждений, на датчик поступает правильное напряжение и он имеет хороший контакт «земля».
  При включенном зажигании и выключенном двигателе проверьте подачу напряжения +12 В на подогреватель сенсора.  Если напряжение отсутствует, необходимо отремонтировать обрыв или короткое замыкание цепи, предварительно определив, необходимо ли заменить предохранитель если было короткое замыкание.
• Если цепь питания не повреждена, необходимо снять цепь заземления с разъема проводки ECM и проверьте сопротивление на цепи.  Если сопротивление бесконечное, необходимо восстановить контакт.
  Если цепь управления проверена, то скорее всего неисправен датчик кислорода.
• Необходимо заменить датчик и провести повторную диагностику.

Техническое описание и расшифровка ошибки P2177

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P2177 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Этот код в основном касается значения, предоставляемого датчиком соотношения воздух / топливо, более часто называемым датчиком кислорода (расположен в выхлопе). Который помогает PCM транспортного средства (модуль управления трансмиссией) контролировать количество топлива, впрыскиваемого в двигатель.

В частности, PCM обнаруживает бедную смесь, что означает слишком много воздуха в соотношении воздух / топливо. Этот код установлен для банка 1, представляет собой группу цилиндров, которая включает цилиндр номер 1. Это может быть механическая неисправность или неисправность электрической цепи, в зависимости от производителя транспортного средства и топливной системы.

Действия по устранению неполадок могут различаться в зависимости от производителя, типа топливной системы, типа датчика массового расхода воздуха (MAF) и цветов проводов. А также типа датчика соотношения воздух / топливо / кислорода (AFR / O₂).

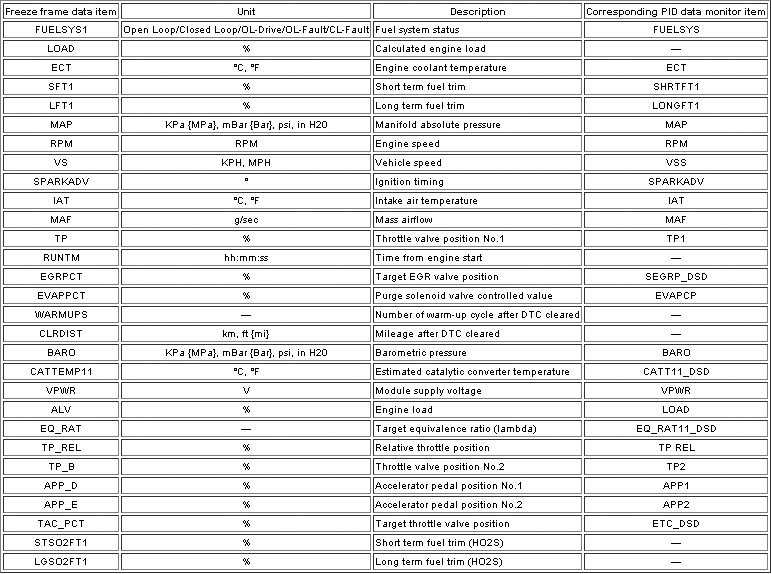

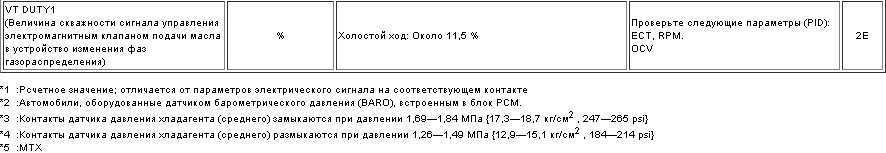

MAZDA3 (BK) таблицы параметров и их контрольных значений (PID/DATA)

С позволения автора dip27 дублирую у себя в БЖ его запись.

Не однократно в БЖ вылезают вопросы о параметрах MAZDA3 BK , а ответ лежит под носом и никто его не видит.

HS-CAN (High Speed): протокол ISO15765 500K 11bitPCM — powertrain control moduleOBDII — on board diagnosticABS — antilock braking systemEPS — electronic-controlled power steeringIC — instrument cluster

MS-CAN (Middle Speed):EATC — electronic automatic temperature controlGEM — generic electronic moduleRCM — restraint control module

На данной модели автомобиля для датчика положения распредвала (датчик CMP) и главного реле значения параметров (PID) их работы отсутствуют.

Поверните выключатель зажигания в положение «ON» (зажигание включено).

• Параметры, контролируемые в режиме DATA MONITOR, представляют собой расчетные значения входных/выходных сигналов блока PCM. Таким образом, повреждения выводящих устройств непосредственно не отражаются на контролируемых в указанном режиме величинах выходных сигналов. Если контролируемая величина параметра управления каким-либо выходным (исполнительным) устройством выходит за допустимые пределы, проверьте величины входных сигналов, связанных с управлением данным выходным (исполнительным) устройством.• Для входных/выходных сигналов, не контролируемых при помощи просмотра значений указанной группы параметров, используйте вольтметр для измерения напряжения непосредственно на контактах блока РСМ.• Условные наименования имитируемых параметров:― ACCS― ALTF― RPMDES― EVAPCP― FAN_DUTY― FP― FUELPW1― GENVDSD― HTR11― HTR12― IMRC― IMTV― INJ_1― INJ_2― INJ_3― INJ_4― SEGRP― test― VT DUTY1 Wt.

Блок РСМ МКПП

Использование режима активной подачи команд при работающем двигателе может привести к записи кода неисправности U2064 в памяти блока управления приборной панелью. Вот почему следует использовать режим активной подачи команд только при неработающем двигателе. Если вы случайно включили режим активной подачи команд при работающем двигателе, проверьте память блока управления приборной панелью на предмет кодов неисправности. При наличии удалите их.

Зачем проводить самодиагностику двигателя

При покупке подержанного автомобиля необходимо быть очень внимательным. Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке».

Самодиагностику необходимо проводить и для профилактики автомобиля. При некоторых ошибках индикатор Check Engine может не загораться, хотя неисправность будет присутствовать. Это может грозить повышенным расходом бензина, либо другими проблемами.

Способы считывания ошибок Мазда 3

Диагностика Мазда 3 производят через разъем OBD-II – бортовая диагностика. Используют несколько типов разъемов в зависимости от года выпуска автомобиля. С 2003 года на машину устанавливают диагностический разъем в форме трапеции и располагается он на нижней части влево от рулевого колеса на приборной панели. С 2013 года разъем устанавливают на нижней части слева над педалью сцепления, сразу же в том месте где заканчивается панель под ногами.

Диагностика требует соблюдения определенных правил действия. Необходимо иметь знания в области общих принципов работы всех систем машины и специализированную аппаратуру. Часто за неисправности электронной системы принимают проблемы с двигателем:

• пониженный уровень компрессии;
• сбой работы двигателя после некачественно выполненных ремонтных работ;
• топливо низкого качества.

При диагностике важно придерживаться следующих правил:

• перед производством любых работ необходимо снимать отрицательную клемму с аккумулятора;
• нельзя отключать питание от бортового компьютера при работающем моторе;
• нельзя отключать и подключать разъем при работающем автомобиле;
• соединение проводов требуют определенного положения.

Главнейший элемент управления — блок на микропроцессорах, который получает данные с датчиков о состоянии мотора и иных систем в процессе самостоятельной диагностики. При выявлении неисправности блок получает код ошибки, а на приборной панели загорается лампочка контроля. Как только это происходит, то необходимо сразу же диагностировать причины неисправности и устранить. Игнорирование таких сигналов может привести к поломке автомобиля.

Бортовая диагностика указывает наиболее частые причины поломок. Однако, для того чтобы определить конкретную причину необходимо использовать специализированное диагностическое оборудование.

Для диагностики используется диагностическая схема:

• блок управления;
• контакты от блока к разъему;
• разъем для подключения оборудования.

Для домашнего использования доступны к покупке тестер ELM, который позволяет считывать следующую информацию путем подключения к ноутбуку или смартфону. Диагностика позволяет быстро и просто считать данные об ошибках с блока управления по всем системам автомобиля.

Замена приборной панели Mazda 3 от спорт.комплектации с белыми стрелками — бортжурнал Mazda 3 2007 года на DRIVE2

Привет всем :-)Дошли руки до замены приборки наконец-то.

Так и не найдя в интернете информации о замене приборки обратился к оч.хорошему диагносту.Приехав к нему, отдал обе приборки.По наблюдениям за процессом — диагност выпаял микросхему с дампом моей приборки и через программу слил себе на компьютер, затем вернул микросхему обратно и выпаял микросхему со спортовской версии приборки и тем же программатором залил дам памяти с моей туринговской панели.После чего собрал и отправил меня пробовать приборку.

Собрав все обратно со спортовской приборкой вставляю ключ в замок зажигания и поворачиваю ключ в первое положение.По идее подсветка приборки должна плавно включиться, но этого не происходит.Дальше поворачиваю ключ в положение запуска двигателя (но не запускаю его) загорается подсветка стрелок и информационный дисплей, запускаю двигатель но подсветка так и не включается.Все это время переключатель света фар выключен.Как только включаю габаритный свет, сразу включается подсветка приборки.Но не плавно, а просто включается и все.

Очень нужен отзыв от обладателей комплектации спорт как у вас включается все.Не понятно почему нету эффекта плавного включения приборки при повороте ключа в первое или второе положение замка (только горит подсветка стрелок и дисплей.

Заранее всем спасибо!

Символы и значки на приборной панели гибридных автомобилей.

За последние несколько лет в авто-мире появилось немало гибридных и электрических автомобилей, которые имеют совсем новые специфические значки-символы на приборной панели. В большей своей части эти специальные символы в гибридных автомобилях обозначают следующее, а именно, как работает гибридная система и в каком именно режиме она действует

Внимание! Мигающий значок на приборной панели гибридной машины, как правило означает какую-либо проблему с самим автомобилем. В этом случае Вы обязательно должны обратиться в автотехнический центр к дилеру.

	Неисправность аккумулятора.
	Предупреждающий индикатор электронной системы.
	Высокое напряжение аккумуляторной батареи.
	Индикатор низкого напряжения аккумуляторной батареи.
	Мощность ограничена.
	Индикатор зарядки аккумуляторной батареи.
	Режим тяги на одном электродвигателе.
	Готовность гибридной установки.
	Режим тяги на одном электродвигателе.
	Система внешней звуковой системы для предупреждения пешеходов о движении электроавтомобиля. Неисправность.

Ошибки на панели

Полный список диагностических кодировок насчитывает сотни позиций. По этой причине, далее приведены только самые распространенные неисправности, встречающихся при диагностике ошибок при помощи компьютера.

Номер	Расшифровка
0105	Датчик измерителя расхода воздуха неисправен.
0112/13	Нарушение сигнала датчика температуры воздуха.
0116	ДТОЖ поврежден
0121	ДПДЗ отказал или работает неправильно.
0130	Отказ или повреждение лямбда зонда.
0201/04	Неправильная работа цепей топливной форсунки для 1-4 цилиндров.
0230	В электрической цепи топливной системы имеется повреждение.
0300	Обнаружены множественные пропуски зажигания.
0326	Датчик детонации поврежден или обрыв цепи.
0336	ДПКВ работает неправильно.
0342	Аналогично для ДПРВ
0422	Каталитический нейтрализатор поврежден или изношен, требуется замена.
0501	Повреждение датчика скорости машины.
0506/07	Пониженная/повышенная частота холостых оборотов двигателя.
0562/0563	Перепады напряжения в бортовой сети.
1123/1124	Слишком бедная/богатая топливная смесь.
1510/1513	Неполадки в работе клапана системы ХХ.
1529	Модуль управления коробкой передач работает некорректно.
1610	Неполадки в работе иммобилайзера.
1803	Погрешность в сигнале ЕСМ выше установленной нормы.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2177 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а8, Ауди q3, Ауди q5)
• BMW (БМВ Х5)
• BYD
• Chery (Чери Тигго, Фора)
• Chevrolet (Шевроле Каптива)
• Citroen (Ситроен С4)
• Dodge
• Ford (Форд Мондео)
• Geely (Джили Эмгранд)
• Hyundai
• Infiniti
• Kia
• Lifan
• Mazda (Мазда 3, Мазда 6, Мазда cx7)
• Mercedes
• Mini
• Opel (Опель Антара)
• Peugeot (Пежо 307, 308)
• Porsche (Порше Кайен)
• Skoda (Шкода Йети, Октавия)
• Smart Fortwo
• Volkswagen (Фольксваген Битл, Гольф, Пассат, Туарег, Тигуан)
• Volvo (Вольво s60, s80, xc70, xc90)

С кодом неисправности Р2177 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0133, P0171, P2097, P2179, P2187, P21F4.

Зачем проводить самодиагностику двигателя

При покупке подержанного автомобиля необходимо быть очень внимательным. Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке».

Самодиагностику необходимо проводить и для профилактики автомобиля. При некоторых ошибках индикатор Check Engine может не загораться, хотя неисправность будет присутствовать. Это может грозить повышенным расходом бензина, либо другими проблемами.
