Ошибка двигателя: диагностические коды неисправности

Расшифровка классов кодов ошибок

На самом деле кодов ошибок сервера много и, в принципе, все их знать необязательно. Достаточно иметь общее представление и запомнить несколько. В основном ответы сервера адресованы клиенту. Клиент в данном случае – это ваш браузер.

Все ответы (состояния, ошибки) состояния сервера по протоколу HTTP делятся на пять классов: 1ХХ, 2ХХ, 3ХХ, 4ХХ, 5ХХ (сотые, двухсотые, трехсотые, четырехсотые и пятисотые). Как раз первая цифра и говорит о классе. Каждый класс – это группа ответов (состояний) сервера. Не всегда этот ответ отрицательный.

Вот что означают эти классы:

1ХХ – информационные (Informational);

2ХХ – успешные (Success);

3ХХ – перенаправление (Redirection);

4ХХ – ошибка клиента (что-то не в порядке у вас)( Client Error);

5ХХ – ошибка сервера (что-то не в порядке у них) (Server Error)

Так что, если быть въедливым и точным, действительно ошибками можно называть только 400-тые и 500-тые ошибки.

Таблица кодов на русском языке

Расшифровка ошибок обд 2 на русском стандартного образца подходят для всех автомобилей любого производства.

ПОСМОТРЕТЬ ВИДЕО

Расшифровка кодов ошибок obd 2 системы зажигания и контроля выбросов

Коды ошибок расшифровка на русском языке холостого хода, трансмиссии и ЭБУ

Расшифровка ошибок кодов неисправностей поможет водителю разобраться где конкретно произошел сбой.

Если бортовой компьютер показал, что есть ошибка b2aaa – это значит, что существует какая-то нерешенная проблема. Другими словами, символика указывает на общую ошибку, которая появляется при наличии других неисправностей.

Часто бывает, что устройство obd2 не видит датчик кислорода нижний. В этом случае специалисты рекомендуют сбросить адапции со сканера и дать авто поработать 20 мин. и снова проверить. Если ничего не меняется, возможно, что датчик был отключен на программном уровне.

Коды ошибок obdii от Р1000 и дальше считаются заводскими и зависят от конкретной марки авто. Узнать их можно только в руководстве к ТС или на сайте производителя.

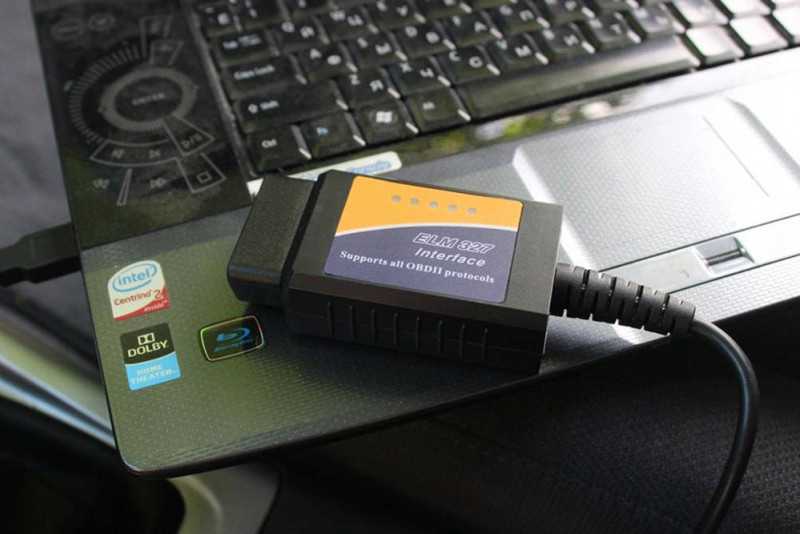

Расшифровка кода ошибки obd 2 на русском языке

Сам термин переводится с английского как «бортовая неисправность». По своей сути это обнаружение сбоев в работе отдельных блоков авто с помощью специального устройства, которое объединяет бортовой компьютер с персональным или с другим похожим прибором.

ПОСМОТРЕТЬ ВИДЕО

В США систему стали применять в обязательном порядке с 1996 г., позже она стала международным стандартом. Почему в Америке стали использовать OBD2? Было обнаружено, что автомобилестроение, которое так поддерживало правительство, отрицательно сказывается на окружающей среде. Тогда было решено установить в электронные блоки специальную систему, которая будет контролировать работу мотора (он влияет на состав выхлопных газов).

Изначально диагностический разъем и его месторасположение в каждом автомобиле находились где угодно, что значительно затрудняло его поиски и подбор соответствующего оборудования. После того, как OBD2 получила широкое распространение, диагностический разъем стали делать одинаковым. Кроме того, располагают его тоже практически в одном месте. Чаще всего он находится в бардачке или у ключа зажигания. Это значит, что коды ошибок obd2 по маркам автомобилей будут одинаковыми.

Конечно, существует некоторая свобода при разрабатывании протоколов, поэтому «распиновка» для отдельных марок ТС может различаться.

В своей работе система использует следующие стандарты:

• ISO9141–2 – для европейских и большинства японских машин;
• J1850 VPW – встречается в американских моделях;
• J1850 PWM – авто марки Форд;
• J2234 – Can.

Эти стандарты работают с группами авто, состав которых строго установлен. В месте разъемов размещают контакты под отдельный вид стандарта.

«Распиновка» — это свод стандартных требований и правил, которые обязаны выполнять изготовители, чтобы система отвечала всем нормам и законам по бесперебойной работе ТС и качеству выхлопных газов.

При выявлении неисправности, устройство покажет ошибку согласно протоколу, однако обычному автолюбителю она ничего не скажет, поскольку имеет большой буквенно – цифровой код. Расшифровка кодов ошибок должна прилагаться к технической документации, которая идет к ТС. Однако часто она на английском языке.

Первый символ – обозначение блока неисправности:

1. В – кузовная система.
2. Р – мотор и АКПП.
3. С – ходовая.
4. U – согласованность между электронными блоками.

Второй – тип кодировки:

• 0 – типовой SAE.
• 1 и 2 – заводской.
• 3 – вспомогательный.

Третий – вид повреждения:

• 1 и 2 – топливная система.
• 3 – система зажигания.
• 4 – понижение токсичности отработавших газов.
• 5 – холостой код.
• 6 – ЭБУ.
• 7 и 8 – трансмиссия.

Коды ошибок obd 2 на русском языке четвертого и пятого вида обозначают непосредственно саму неисправность.

Самодиагностика – пошаговая инструкция

Профессиональная диагностика автомобиля на специализированном сервисе стоит недешево. Кроме этого, немало владельцев автомобилей попросту не имеют возможности воспользоваться такими услугами, так как живут далеко за пределами крупных городов, а обращаться к «гаражным» специалистам у них желания нет.

В таких случаях на помощь приходят методы самостоятельной диагностики. Необходимы лишь базовые навыки, поэтому разобраться смогут даже новички в этом деле. Например, для проверки работы двигателя процедура выполняется в следующем порядке:

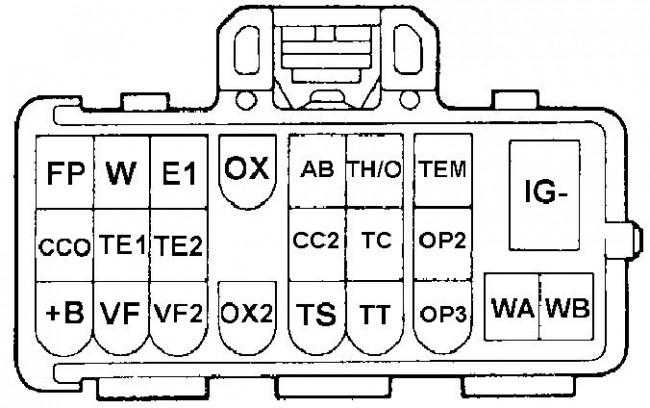

1. Открыть капот и найти разъем DLC1 с пластиковой крышкой (ищите надпись Diagnostic). Открыть или открутить крышку и найти маркировку контактов на обратной стороне. Замкнуть с помощью скрепки или куска проволоки выводы TE1 и E1.

Если в вашем автомобиле используется разъем DLC3, надо замкнуть контакты TC и CG.

2. Включить зажигание и следить за индикаторами приборного щитка. Лампочки Check Engine и O\D должны моргать. Если они засвечиваются и гаснут с интервалом около 0,5 секунды 11 раз или больше, ошибок в работе двигателя и автоматической трансмиссии не обнаружено. На некоторых автомобилях индикатор Check Engine может многократно загораться и гаснуть с промежутком в 4,5 сек., это также признак нормальной работы всех систем ДВС.
3. Если вы обнаружили, что индикатор информирует об ошибках, необходимо перейти к следующему разделу.

Пример кода готовности

На рисунке показано сравнение двух систем — готовой и не готовой к проверке. Чтобы быстро распознать, какие системы установлены, выдается второй дополнительный код. Верхний ряд кода указывает количество фактически установленных систем в автомобиле. На левом рисунке установлено восемь систем, проверка которых еще не завершена. Автомобиль пришлось бы подготовить к проверке, выполнив пробную поездку с длительным проездом определенных рабочих точек. Чтобы избежать этого, изготовители предписывают сокращенный цикл движения, при котором проезд рабочих точек выполняется в сокращенном виде по завершении готовности к проверке. Состояние кода готовности слева показывает недостигнутую, а справа — достигнутую готовность к проверке. Таким образом, с правой стороны показана система, готовая к проверке. Все коды обнулены (0). Однако выводы о возможных неисправностях в системе сделать нельзя. Для этого нужно считать коды из регистратора событий. Если код отображает еще не проверенные узлы, то оценка системы путем считывания кодов будет пока что невозможна. В регистраторе событий записаны еще не все возможные неисправности. Если при проверке токсичности ОГ готовность к проверке не достигнута, то для подтверждения работоспособности системы можно использовать сигнал лямбда-зонда со сравнением заданных значений с фактическими.

Если для достижения готовности к проверке нужно проехать сокращенный цикл, то перед началом пробной поездки нужно зарегистрировать эту процедуру в ЭБУ через диагностическую систему.

Что необходимо сделать перед диагностикой

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).

• лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
• лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Далее заводите двигатель:

• лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
• аналогично себя ведет и лампа заряда аккумулятора;
• лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

Коды неисправностей двигателя ВАЗ-21114 (1,6 л 8 кл.) и ВАЗ-21124 (1,6 л 16 кл.) с контроллером М7.9.7

Коды неисправностей и сопутствующая им дополнительная информация существенно облегчают поиск и устранение неисправностей в системе управления двигателем.

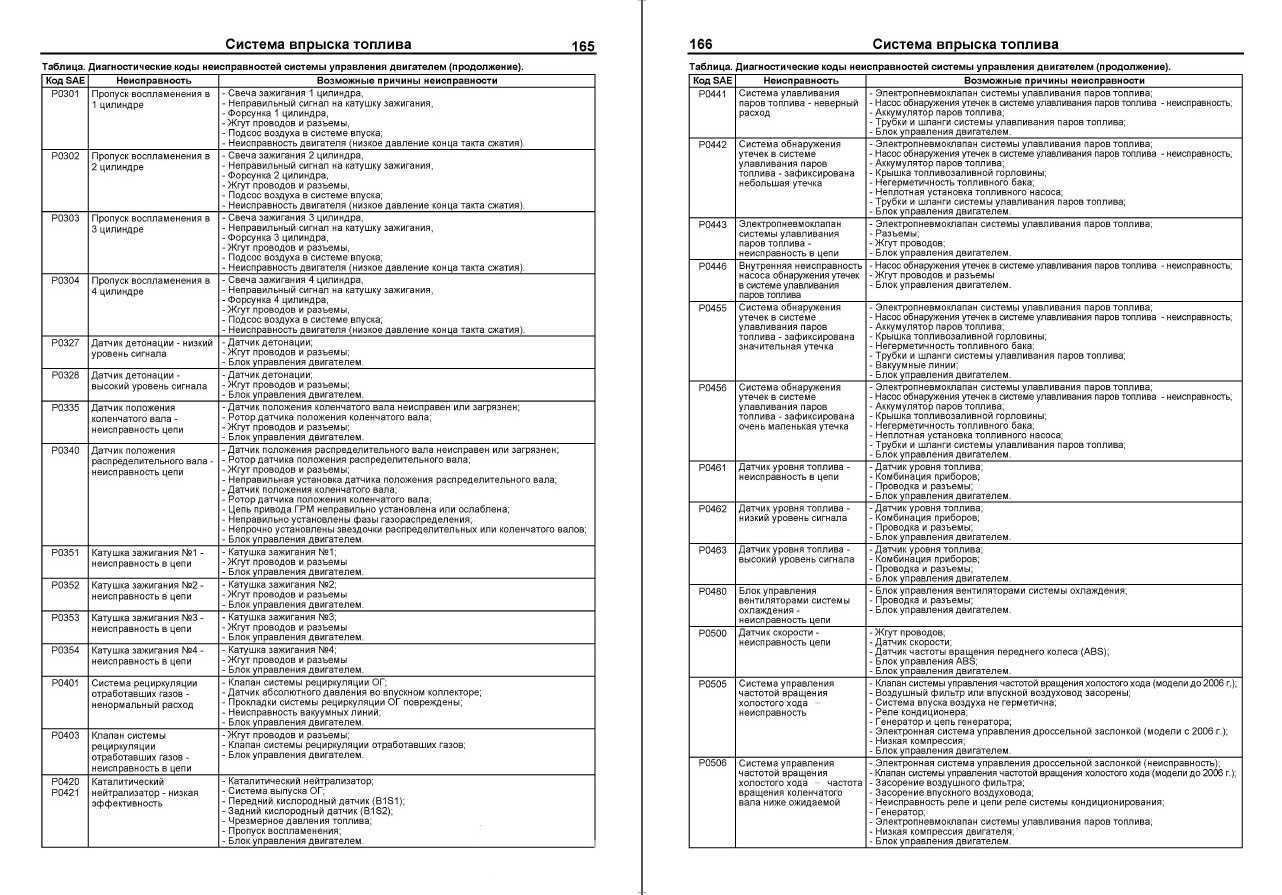

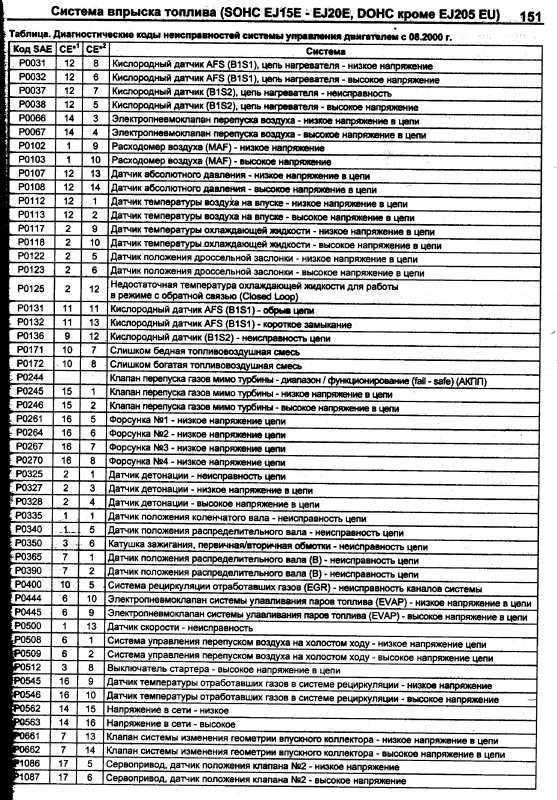

Таблица кодов неисправностей двигателя согласно международной классификации
Коды неисправностей двигателя ВАЗ 2111	Наименование неисправностей
Р0102	Цепь датчика массового расхода воздуха, низкий уровень сигнала
Р0103	Цепь датчика массового расхода воздуха, высокий уровень сигнала
Р0112	Цепь датчика температуры впускного воздуха, низкий уровень сигнала
Р0113	Цепь датчика температуры впускного воздуха, высокий уровень сигнала
Р0116	Цепь датчика температуры охлаждающей жидкости, выход сигнала из допустимого диапазона
Р0117	Цепь датчика температуры охлаждающей жидкости, низкий уровень сигнала
Р0118	Цепь датчика температуры охлаждающей жидкости, высокий уровень сигнала
Р0122	Цепь датчика положения дроссельной заслонки, низкий уровень сигнала
Р0123	Цепь датчика положения дроссельной заслонки, высокий уровень сигнала
Р0130	Датчик кислорода до нейтрализатора неисправен
Р0131	Цепь датчика кислорода до нейтрализатора, низкий уровень выходного сигнала
Р0132	Цепь датчика кислорода до нейтрализатора, высокий уровень выходного сигнала
Р0133	Цепь датчика кислорода до нейтрализатора, медленный отклик на изменение состава смеси
Р0134	Цепь датчика кислорода до нейтрализатора неактивна
Р0135	Датчик кислорода до нейтрализатора, нагреватель неисправен
Р0136	Датчик кислорода после нейтрализатора неисправен
Р0137	Цепь датчика кислорода после нейтрализатора, низкий уровень сигнала
Р0138	Цепь датчика кислорода после нейтрализатора, высокий уровень сигнал
Р0140	Цепь датчика кислорода после нейтрализатора неактивна
Р0141	Датчик кислорода после нейтрализатора, нагреватель неисправен
Р0171	Система топливоподачи слишком бедная
Р0172	Система топливоподачи слишком богатая
Р0201, Р0202, Р0203, Р0204	Форсунка цилиндра 1 (2, 3, 4), обрыв цепи управления
Р0261, Р0264, Р0267, Р0270	Форсунка цилиндра 1 (2, 3, 4), замыкание цепи управления на массу
Р0262, Р0265, Р0268, Р0271	Форсунка цилиндра 1 (2, 3, 4), замыкание цепи управления на бортовую сеть
Р0300	Обнаружены случайные/множественные пропуски воспламенения
Р0301, Р0302, Р0303, Р0304	Цилиндр 1 (2, 3, 4), обнаружены пропуски воспламенения
Р0327	Цепь датчика детонации, низкий уровень сигнала
Р0328	Цепь датчика детонации, высокий уровень сигнала
Р0335	Цепь датчика положения коленчатого вала неисправна
Р0336	Цепь датчика положения коленчатого вала, выход сигнала из допустимого диапазона
Р0340	Датчик положения распределительного вала неисправен
Р0342	Цепь датчика положения распределительного вала, низкий уровень сигнала
Р0343	Цепь датчика положения распределительного вала, высокий уровень сигнала
Р0422	Эффективность нейтрализатора ниже порога
Р0441	Система улавливания паров бензина, неверный расход воздуха через клапан продувки адсорбера
Р0480	Реле вентилятора 1, цепь управления неисправна
Р0500	Датчик скорости автомобиля неисправен
Р0506	Система холостого хода, низкие обороты двигателя
Р0507	Система холостого хода, высокие обороты двигателя
Р0560	Напряжение бортовой сети ниже порога работоспособности системы
Р0562	Напряжение бортовой сети, низкий уровень
Р0563	Напряжение бортовой сети, высокий уровень
Р0601	Контроллер СУД, ошибка контрольной суммы ПЗУ
Р0615	Дополнительное реле стартера, обрыв цепи управления
Р0616	Дополнительное реле стартера, замыкание цепи управления на массу
Р0617	Дополнительное реле стартера, замыкание цепи управления на бортовую сеть
Р1135	Нагреватель датчика кислорода до нейтрализатора, цепь управления неисправна
Р1141	Нагреватель датчика кислорода после нейтрализатора, цепь управления неисправна
Р1386	Контроллер СУД, ошибка канала обнаружения детонации
Р1410	Клапан продувки адсорбера, замыкание цепи управления на бортовую сеть
Р1425	Клапан продувки адсорбера, замыкание цепи управления на массу
Р1426	Клапан продувки адсорбера, обрыв цепи управления
Р1501	Реле бензонасоса, замыкание цепи управления на массу
Р1502	Реле бензонасоса, замыкание цепи управления на бортовую сеть
Р1513	Регулятор холостого хода, замыкание цепи управления на массу
Р1514	Регулятор холостого хода, цепь управления неисправна
Р1541	Реле бензонасоса, обрыв цепи управления
Р1570	Иммобилизатор, цепь неисправна
Р1602	Контроллер СУД, пропадание напряжения питания
Р1606	Цепь датчика неровной дороги, выход сигнала из допустимого диапазона
Р1616	Цепь датчика неровной дороги, низкий уровень сигнала
Р1617	Цепь датчика неровной дороги, высокий уровень сигнала
Р1640	Контроллер СУД, ошибка чтения-записи EEPROM-памяти

Ошибки системы ABS

Считывание неисправностей (разъем DLC1):

• включить зажигание;
• установить перемычку между контактами ТС и E1;
• снять перемычку с контактов WA и WB;
• через 4 секунды посчитать количество загораний сигнальной лампы;
• убрать перемычку с контактов ТС и E1;
• установить перемычку на контакты WA и WB.

Сброс ошибок (разъем DLC1):

• включить зажигание;
• установить перемычку между контактами ТС и E1;
• нажать на педаль тормоза минимум 8 раз в трехсекундном интервале;
• сигнальная лампа должна мигать два раза в секунду (подтверждение нормально работающей системы);
• выключить зажигание;
• убрать перемычку с контактов ТС и E1;
• убедиться в том, что на панели приборов не горит лампочка ABS.

Считывание неисправностей (разъем DLC3):

• установить перемычку между контактами ТС и CG;
• включить зажигание;
• через 4 секунды посчитать количество загораний сигнальной лампы;
• убрать перемычку с контактов ТС и CG.

Сброс ошибок (разъем DLC3):

• установить перемычку между контактами ТС и CG;
• включить зажигание;
• нажать на педаль тормоза минимум 8 раз в трехсекундном интервале;
• индикатор должен мигать два раза в секунду (подтверждение исправности системы);
• убрать перемычку с контактов ТС и CG.

Ошибки и расшифровка:

• 11 – повреждение цепи реле электромагнитного клапана;
• 12 – короткое замыкание в цепи реле клапана;
• 13 – повреждение цепи реле электрического насоса;
• 14 – замыкание в цепи реле насоса;
• 21/22/23/24 – обрыв либо замыкание в электромагнитном клапане одного из колес;
• 31/32/33/34 – некорректный сигнал датчика частоты вращения колеса (ПП- переднее правое / ПЛ – переднее левое / ЗП – заднее правое / ЗЛ – заднее левое) ;
• 41 – недопустимое напряжение АКБ;
• 43/44 – повреждение цепи датчика замедления;
• 49 – повреждение цепи выключателя стоп-сигналов;
• 51 – повреждение либо замыкание цепи питания насоса;
• 71/72/73/74 – некорректный сигнал датчика вращения колеса (ПП/ПЛ/ЗП/ЗЛ, соответственно);
• 75/76/77/78 – ошибка в коррекции сигнала от датчика частоты вращения колеса (ПП/ПЛ/ЗП/ЗЛ, соответственно);
• 79 – выход из строя датчика замедления;
• 98 / C1200 – поломка датчика разрежения вакуумного усилителя тормозов.

Режимы диагностики

Использование протокола OBD-II позволяет выполнять, кроме собственно диагностики неисправностей, целый ряд других функций, которые можно сгруппировать в соответствии со следующими режимами:

• считывание характеристик работы узлов и агрегатов автомобиля в режиме реального времени;
• сохранение в памяти текущих характеристик работы системы на этапе обнаружения неисправностей;
• режим извлечения кодов ошибок OBD-2 с целью их последующего просмотра и анализа;
• полная очистка флеш-памяти, включая параметры работы системы, результаты тестирования датчиков, коды неисправностей;
• режим считывания данных тестирования кислородного датчика;
• считывание результатов тестовой мониторинговой диагностики – однократный (на протяжении одной поездки) замер датчиков, контролирующих функционирование таких систем автомобиля, как вентилирование топливного бака, EGP, катализатора;
• считывание и запись в память данных с датчиков, осуществляемые постоянно в реальном режиме времени (состав воздушно-топливной смеси, наличие пропусков зажигания ТВС, другие датчики, влияющие на состав выхлопа);
• режим управления работой исполнительных механизмов;
• запрос калибровочной информации и VIN-кода.

Стоит немного подробнее описать первый режим, который поддерживает запись порядка 20 различных параметров. Однако в некоторых реализациях режима, поддерживаемых отдельными производителями, список контролируемых параметров намного больше, доходя до порядка сотни позиций. В числе основных параметров, отслеживаемых диагностической системой ОБД-2, можно отметить следующие:

• работа системы подачи топлива (может функционировать в двух различных режимах: прямой связи, когда происходит только считывание данных с датчика кислорода, и обратной связи, когда на основе этой информации происходит корректировка подачи топлива для достижения оптимальных показателей);
• нагрузка на силовой агрегат;
• уровень давления топлива;
• температура ОЖ;
• величина оборотов коленвала;
• краткосрочная/длительная корректировка подачи топлива;
• уровень давления топливной смеси во впускном коллекторе;
• угол опережения системы зажигания;
• текущая скорость движения ТС;
• температура поступающего в систему впрыска воздуха;
• подача дополнительной порции воздуха;
• положение дроссельной заслонки;
• уровень расхода воздуха;
• фиксация данных, поступающих с датчика кислорода.

Интерпретация данных, контролируемых ЭБУ при работающем двигателе, в большинстве случаев требует одновременного отслеживания небольшого количества характеристик (двух – трёх), но в некоторых случаях может потребоваться просмотр и большего числа параметров. Но эта возможность обеспечивается не всегда, поскольку она зависит, во-первых, от конкретной модели сканера, а во-вторых, от скорости обмена данными между сканером и ЭБУ, которая частично зависит и от используемого протокола. Влияет на это и то, в каком формате передаются данные – текстовом, цифровом или графическом. На сегодня самым распространённым протоколом является ISO-9141, однако, он же считается и одним из самых медленных, не позволяющих обеспечить просмотр более 4 параметров с приемлемой для правильной интерпретации результатов частотой.

Устранение неисправностей

АКПП – это сложный агрегат, который должны ремонтировать опытные специалисты. Но некоторые проблемы, возникающие в «автомате» во время эксплуатации авто, все же можно решить самостоятельно. Именно о таких решениях и пойдет речь далее.

1. Авто движется, когда рычаг находится на отметке «Р» или же сигнал на панели приборов автомобиля некорректно отображает действительную позицию рычага АКПП. Причиной этому служит сбой верных настроек механизма переключения передач или повреждение его конструктивных элементов. Решить вопрос можно путем определения и замены сломанных компонентов с последующее регулировкой оборудования, отвечающей требованиям регламента эксплуатации транспортного средства.
2. Силовой агрегат ТС запускается при установке рычага КПП в позиции, отличные от «N» и «Р». Вероятнее всего, подобное положение дел вызвано неполадками в системе переключения передач, о которых говорилось выше. Также возможен сбой в работе включателя пуска, интегрированного в коробку. Исправить ситуацию позволит корректировка работы активатора пуска.
3. Протечка масла из коробки. Причины: произвольное ослабление крепежных элементов, фиксирующих отдельные конструктивные элементы или поломка колец-уплотнителей для смазки. В первом случае достаточно выполнить затяжку болтов и гаек, а во втором – заменить прокладки и уплотнители на свежие новые аналоги.
4. Шум в коробке передач, самопроизвольное или утрудненное переключение передач, а также отказ транспортного средства ехать, независимо от позиционирования рычага говорят о недостатке смазки в агрегате. Исправить положение поможет замер уровня смазки и её пополнение.
5. Когда невозможно переключится на пониженную передачу без нажатия педали газа, значит, что сбоят настройки или сломались компоненты привода дроссельной заслонки. Здесь необходима диагностика, которая даст возможность определить повреждение, с дальнейшей заменой конструктивных элементов или осуществлением корректировки настроек.

Диагностика автомобилей Toyota

Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два вида:

• механическая;
• компьютерная.

Перед началом электронного диагностирования водитель обязан убедиться в рабочем состоянии всех систем и основных механизмов автомобиля Toyota. Для этого следует проверить предохранители, электропроводку, а также обследовать на предмет поломок соединения и узлы транспортного средства.

Если обнаруживается какая-либо серьезная неполадка, то ее необходимо устранить, и только потом проводить компьютерную диагностику, которая бывает:

• предварительная;
• поставарийная;
• плановая;
• предпродажная.

Поэтапная самодиагностика

Для самодиагностики водителю необходимо работать с разъёмами DLC 1 и DLC 2. Расшифровывается эта аббревиатура Data Link Connector, что в переводе с английского означает – разъем для подключения данных. Выглядит DLC 1 как пластиковая коробка с крышкой сверху. Находится под капотом, чаще всего слева. Ее легко найти по надписи Diagnostic.

Подпись Diagnostic на разъёме

В старых моделях диагностический разъем выполнен в форме круга жёлтого цвета и расположен возле аккумулятора. Детали DLC2 в таких авто, как Королла AE 100, нет.

В новых моделях DLC 2 находится непосредственно в салоне, под панелью торпеды и «в ногах» возле рулевого колеса. Чаще всего он круглый и используется во время проверки, проводимой с помощью специального оборудования.

Круглый разъём DLC2

При самодиагностике с помощью замыкания отдельных контактов разъёма, только соединив их в нужной последовательности, можно получить корректный код для расшифровки.

Узнать о наличии неисправностей в системе двигателя и/или КПП помогут такие шаги:

1. Найдите первый разъём DLC 1 обозначенный надписью Diagnostic.
2. Снимите или открутите защитную крышку коробочки. Под ней должна быть схема, обозначающая выходы разъёма.
3. Возьмите проволоку, часть провода или другой тонкий металлический предмет (например, скрепку) и установите перемычку между контактами, обозначенными надписями TE1 и E1.
4. Включите зажигание. Проверьте, чтобы не работали печка или кондиционер.
5. Смотрите на лампы O/D (для КПП) и Check Engine (для двигателя). Запомните или запишите количество и интервалы мигания индикаторов.

Схема разъёма DLC 1

С машиной все в порядке и никаких поломок с ДВС и трансмиссией не обнаружено если:

• индикаторы вспыхнули равномерно с одинаковым интервалом и продолжительностью свечения более 11 раз;
• лампочка Check Engine долго и равномерно засвечивается с перерывами в 4,5 с (это означает, что код подаётся с помощью типа 10).

Любые другие комбинации свечения лампочек говорят о неисправностях в работе систем двигателя, коробки передач или других механизмов в автомобиле.

Если схема на обороте крышки стёрлась, вы не можете найти контакт или неуверены, что замкнули нужный, необходимо:

1. Включить зажигание.
2. Один из проводов контрольной лампы подключить на массу (к кузову авто).
3. Второй провод поочередно подсоединять к каждому контакту разъёма.
4. Завершить проверку, когда на панели начнет мигать индикатор Check Engine.

Удобнее будет, если за лампочкой кто-то поможет следить, пока вы меняете положение провода.

Распознают коды неисправностей при помощи двух систем мигания лампочек.

Первый вариант настройки позволит узнать ошибки, обозначенные двузначным кодом (тип 09):

• показывая код, лампочка загорается на долю секунды;
• временной промежуток между импульсами также доля секунды;
• пауза между десятками и единицами в одном коде 1,5 с;
• перерыв между разными кодами 2 с половиной секунды;
• серии комбинаций разных неисправностей отделяются 4,5 с.

С помощью 10-го типа настройки определяются однозначные коды. Здесь лампочка “промигает” точное число ошибки.

«Читать» такой код следует по правилам:

• продолжительность свечения индикатора в пределах одного импульса – 0,5 с;
• пауза между миганиями в рамках одного кода длится полсекунды;
• перерыв между разными кодами – 2,5 с;
• серии комбинаций поломок разделяются паузой в 4.5 с.

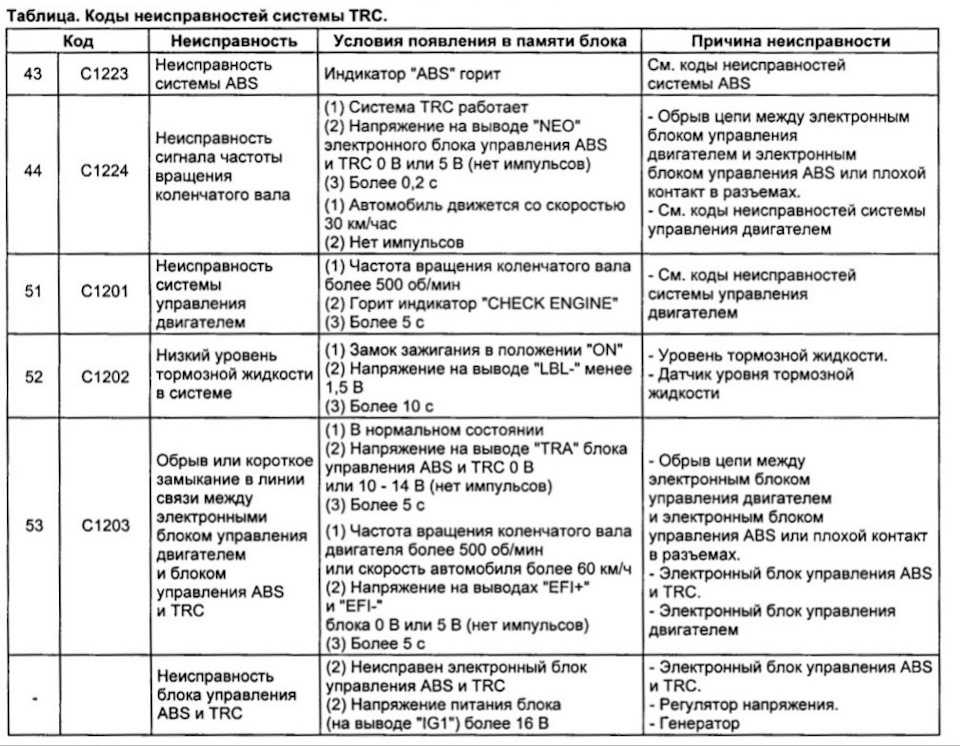

Поломки в системе ABS определяются по той же схеме, но замыкаются выводы ТС и E1. Коды неисправностей SRS и 4WS считаются по соответствующему датчику при тех же замкнутых контактах, что и в ABS.

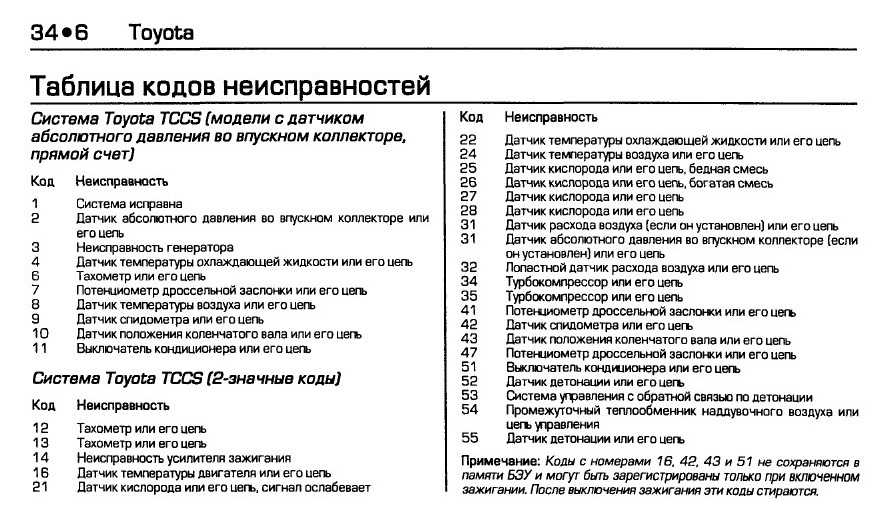

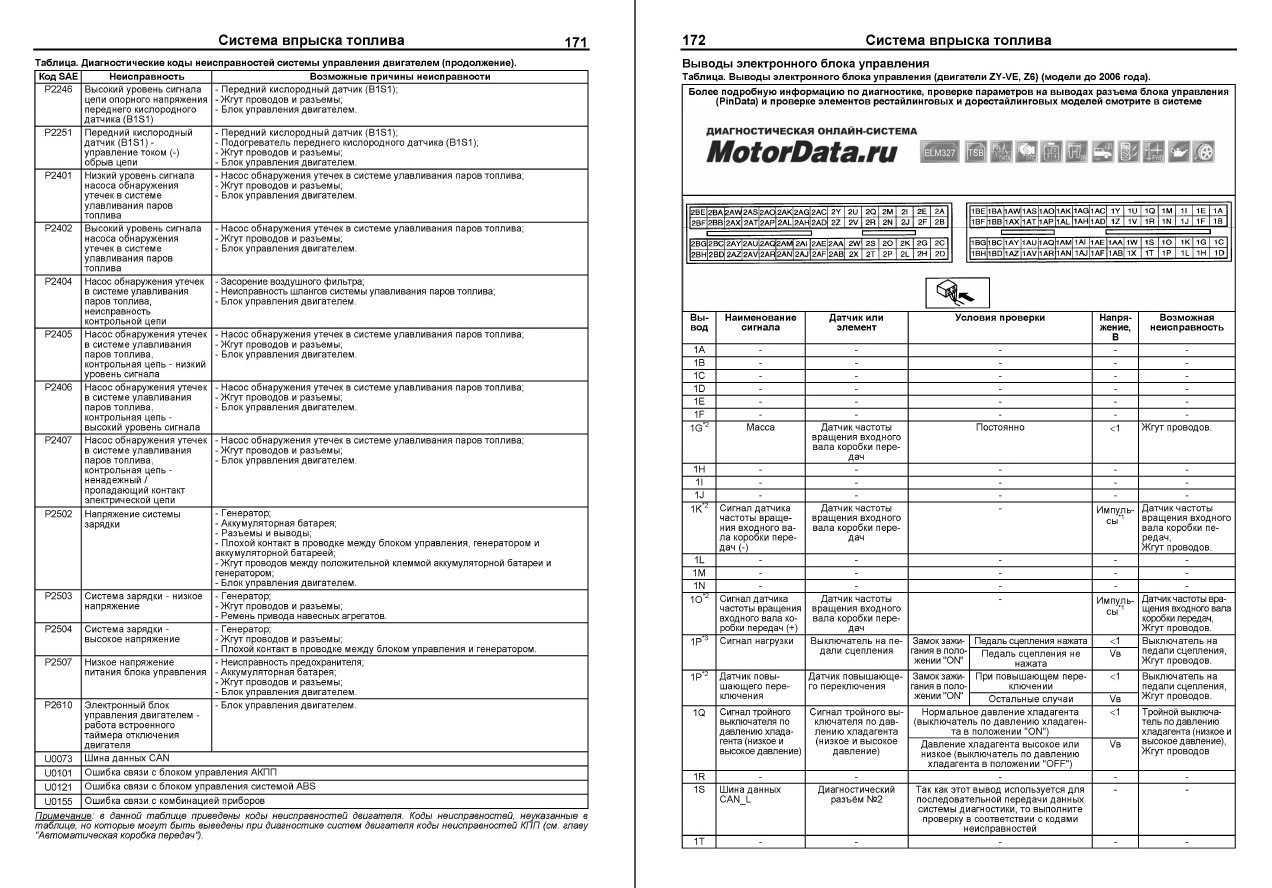

Расшифровка кодов ошибок бензиновых двигателей «Тойота»

Считывание кодов осуществляется по количеству вспышек лампочки Check Engine с включенным зажиганием и замкнутыми контактами TE1-E1 диагностического разъема DLC1 в моторном отсеке или TC-CG в DLC3 под передней панелью.

Код ошибки и расшифровка:

• 12 / P0335 – некорректный сигнал датчика положения коленчатого вала (ДПКВ);
• 14 / P1300 или P1315 – ошибка системы зажигания – катушка 1 или 4;
• 15 / P1305 или P1310 – ошибка системы зажигания – катушка 2 или 3;
• 16 – сбои в работе системы контроля автоматической коробки передач;
• 18 / P1346 – неисправность системы изменения фаз газораспределения двигателя (VVT-i);
• 19 / P1120 / P1121 – некорректный сигнал датчика положения педали акселератора;
• 21 / P0135 – неисправность лямбда-зонда;
• 22 / P0115 – неисправность датчика температуры охлаждающей жидкости;
• 24 / P0110 – неправильные данные с датчика температуры впускного воздуха;
• 25 / P0171 – лямбда-зонд – обедненная смесь;
• 27 – лямбда-зонд №2;
• 31 / P0105 / P0106 – неисправность датчика абсолютного давления;
• 34 – дефект системы турбонаддува;
• 35 – неисправность датчика давления турбины;
• 36 / P1105 – неисправность датчика давления в камере сгорания цилиндра №1 (CPS);
• 39 / P1656 – неисправность в системе VVT-i;
• 41 / P0120 / P0121 – неправильный сигнал датчика положения дроссельной заслонки (ДПДЗ);
• 42 / P0500 – неисправность датчика скорости;
• 43 – отсутствует сигнал стартера;
• 47 – неправильные данные с датчика положения дополнительной заслонки дросселя;
• 49 / P0190 / P0191 – некорректные данные с датчика давления топлива;
• 52 / P0325 – ошибка датчика детонации;
• 53 – неправильный сигнал датчика детонации;
• 55 – ошибка второго датчика детонации;
• 59 / P1349 – неправильный сигнал системы изменения фаз газораспределения;
• 71 / P0401 / P0403 – неисправность системы рециркуляции выхлопных газов (EGR);
• 97 / P1215 – проблемы с топливными форсунками.

Данные Freeze Frame

Данные Freeze Frame — это данные об окружающей обстановке, определяющие и «замораживающие» условия работы двигателя в момент регистрации неисправности. Они служат инструкциями для СТО по диагностике и устранению неисправностей. Становится проще оценивать неисправности и быстрее осознавать их последствия.

При выявлении первой неисправности какой-либо детали или системы в регистраторе системы OBD должны быть записаны условия работы двигателя на этот момент (данные Freeze Frame). Если впоследствии возникнет неисправность в топливной системе или неисправность в виде сбоя сгорания, то ранее записанные данные Freeze Frame будут замены соответствующими данными об условиях, преобладающих на момент появления первой неисправности. Возможна дополнительная запись «старых» данных Freeze Frame. Для записи нужно выбирать по возможности такие данные, которые могут оказаться полезными при последующем ремонте. Должен быть сохранен, как минимум, один набор данных Freeze Frame, который можно считать универсальным тестером Scan Tool. Сохраняемые данные об условиях работы двигателя должны включать в себя, как минимум, следующую информацию:

• определенная компьютером нагрузка на двигатель;
• обороты двигателя;
• параметры регулировки смеси;
• давление топлива;
• скорость автомобиля;
• температура охлаждающей жидкости;
• давление во впускном трубопроводе;
• значения лямбда-регулирования;
• код неисправности, активация которого инициировала запись рабочих параметров.

При удалении кода-инициатора можно также удалить сохраненные рабочие параметры двигателя. Дополнительно к обязательным данным Freeze Frame (при наличии или доступности в качестве информации бортового компьютера) должна обеспечиваться возможность считывания следующих данных:

• код неисправности OBD;
• состояние топливной системы (регулируемый или нерегулируемый режим);
• регулирование опережения зажигания;
• температура всасываемого воздуха;
• давление во впускном трубопроводе;
• расход воздуха;
• выходные сигналы потенциометра дроссельной заслонки;
• состояние системы впуска добавочного воздуха.

При этом истинные измеренные значения должны четко отличаться от фиксированных значений или значений для аварийного режима. Все системы, для которых проводятся специальные бортовые проверки (за исключением систем, распознающих сбои сгорания, контролирующих топливную систему и предназначенных для общего контроля компонентов) должны обеспечивать возможность считывания результатов последней проверки автомобиля и предельных значений, лежащих в основе проверки системы. Это требование выполняет код готовности.
