Как проверить вакуумный усилитель тормозов ваз 2109

Как проверить вакуумный усилитель тормоза на автомобиле ВАЗ 2109?

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов

Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль. Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ. Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Остановите автомобиль и заглушите двигатель.
Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
После этого, не убирая ногу с педали, запустите двигатель.

В случае нормальной работоспособности ВУТ будет ощущение того, что педаль немножко провалилась вниз, если этого не случилось, то вакуумный усилитель или система торможения вышли из строя.

Визуальная проверка ВУТ ВАЗ 2109

Проверьте цельность соединения, патрубка и обратного клапана.
Удостоверьтесь, что на фланце нет никаких повреждений.
Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Самостоятельная замена вакуумного усилителя тормозов ВАЗ 2109

Чтобы провести самостоятельную замену понадобится иметь в наличии набор рожковых и торцовых ключей с размерами 10, 13 и 17, а также новое устройство.

Инструкция по замене вакуумного усилителя тормоза:

Отключите от тормозной педали шток, который идет от ВУТ.
Открутите от усилителя тормозной цилиндр, который расположен в моторном отсеке.
Далее необходимо снять цилиндр с вакуума, для этого можно открутить все трубки, проходящие от тормозного цилиндра к кузову, или же устранить одну гайку на «10».
Отсоедините шланг, идущий от клапана усилителя к впускному коллектору.
Используя кардан, отсоедините от кузова кронштейн крепления.
ВУТ прикреплено к кузову автомобиля при помощи четырех гаек на «13».
После снятия устройства, поставьте кронштейн креплений на новый усилитель, открутив две гайки на «17», а затем установите его на автомобиль.

Выполнив эту несложную процедуру, вы застрахуете себя и своих родных от непредвиденных ситуаций, возникающих из-за поломки ВУТ ВАЗ 2109.

Последние статьи

Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей

Как работают присадки для двигателя марки

Как регистрировать замену силового агрегата автомобиля в этом году? Как регистрировать замену силового агрегата автомобиля в этом году?

Порядок действий по бумажной волоките.

Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»? Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?

Для чего нужна регулировка клапанов на двигателе

Наладка клапанного механизма ЯМЗ 238 Наладка клапанного механизма ЯМЗ 238

Точная регулировка клапанов на дизельных ЯМЗ 238:

Схема организации смены стеклоподъемника передней двери на «семерке» Схема организации смены стеклоподъемника передней двери на «семерке»

Конструкция и процедура замены стеклоподъемника

Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона

Рекомендации по замене радиатора салонной печки

Нормативы использования ГСМ в распоряжении Минтранса РФ Нормативы использования ГСМ в распоряжении Минтранса РФ

Какие базовые нормы топлива предлагает Минтранс

Заводской и действительный расход горючего на Lada Priora, причины перерасхода Заводской и действительный расход горючего на Lada Priora, причины перерасхода

Заявленный и измеренный расход топлива на

Замена и ремонт вакуумного усилителя тормозов ВАЗ и УАЗ

Эффективность тормозов автомобиля имеет большое значение – если тормозная система сработает неэффективно, может произойти авария. Чтобы тормоза были четкими, на всех современных машинах устанавливается усилитель, он обеспечивает мгновенную остановку транспортного средства при нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим в случае, если тормоза становятся «ватными», и на педаль приходится с большим усилием нажимать, чтобы произвести торможение.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

клапана;
металлического корпуса;
диафрагмы;
поршня;
штока;
мощной возвратной пружины;
толкателя, который соединяется с тормозной педалью;
защитного чехла;
фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаков. Проверяем исправность ВУТ следующим образом: нажимаем на педаль тормоза и запускаем мотор – если педаль «проваливается» (опускается под давлением ноги), ВУТ работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

неисправен обратный клапан «вакуума»;
идет подсос воздуха из шланга, соединяющего впускной коллектор с тормозным усилителем;
нет компрессии в том цилиндре ДВС, откуда берется разрежение.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

Снятие вакуумного усилителя 2106-07

ВУТ на авто ВАЗ-классика снимается достаточно просто, и если есть минимальные слесарные навыки, работу эту выполнить несложно. Снятие узла выполняем следующим образом:

глушим двигатель, отсоединяем главный тормозной цилиндр (ГТЦ) от «вакуумника», держится цилиндр на двух гайках. Тормозные трубки и шланги от ГТЦ отсоединять не нужно, просто отводим цилиндр в сторону;
слергиваем шланг с обратного клапана, при этом клапан придерживаем, чтобы его не выдернуть и не сломать;
в салоне на тормозной педали демонтируем фиксирующую скобу и освобождаем толкатель ВУТ;

затем в салоне отворачиваем четыре гайки, которые держат «вакуумник», демонтируем узел – он вынимается в моторном отсеке.

Разборка вакуумного усилителя 2109

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

зажимаем «вакуумник» в тисках;

отверткой на корпусе отгибаем пазы, с помощью которых держатся между собой две половинки;

когда почти все заклепки будут разогнуты, необходимо придерживать наружную часть корпуса – внутри устройства установлена пружина, и она может выстрелить. Если старая диафрагма вновь будет устанавливаться на место, далеко отвертку внутрь заводить не нужно, можно поранить резиновый уплотнитель;
снимаем резиновые чехлы с креплений (2 шт.);

демонтируем пластмассовый кожух вместе диафрагмой и толкателем в сборе;

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Что такое и для чего нужен ВУТ

Чтобы определить неисправность ВУТ, имеет смысл описать его предназначение, принцип работы, а также влияние вакуумного усилителя на работу двигателя. Итак, основная задача «вакуумника» заключается в усилении физической силы (обычно в 3…5 раз), прилагаемой водителем на педаль тормоза автомобиля. Это жизненно необходимо, поскольку даже очень сильный человек не в состоянии создать достаточное усилие в гидравлической тормозной системе, чтобы все тормозные колодки сжались до нужного значения в критический момент. Создается такое усилие за счет разряжения воздуха, а в качестве его источника используется область в впускном коллекторе двигателя либо нагнетается дополнительным насосом.

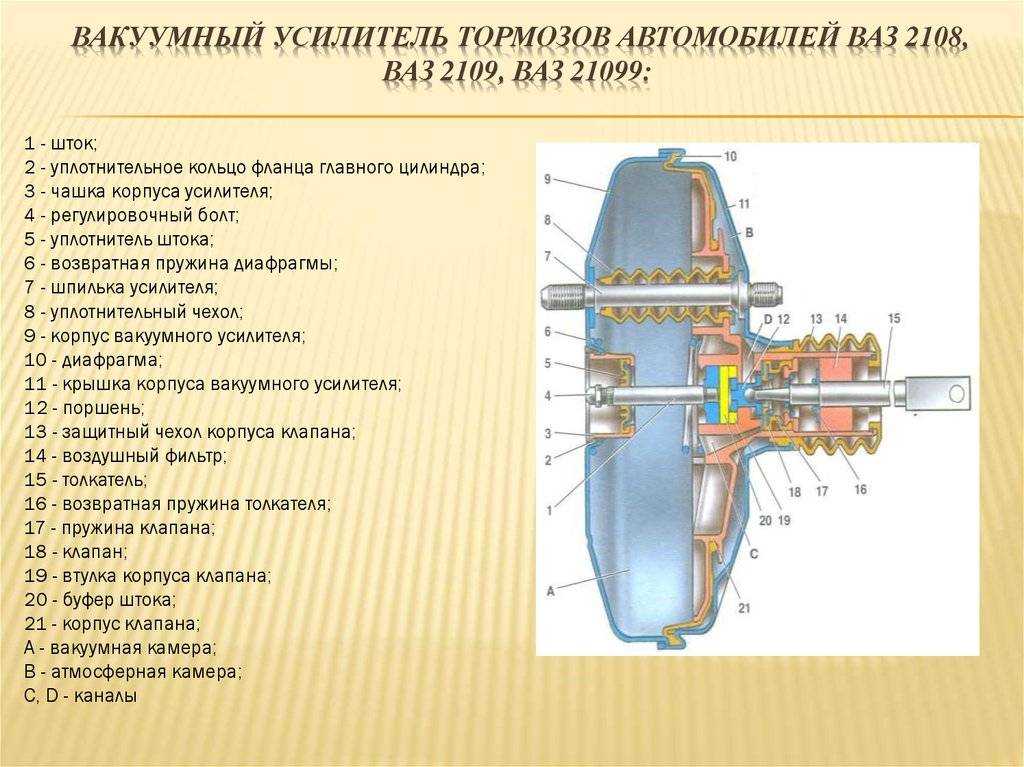

Конструкционно ВУТ состоит из двух камер — атмосферной ( со стороны водителя) и вакуумной (со стороны двигателя). Вакуумная камера с помощью соответствующего трубопровода соединена с впускным коллектором. При нажатии на педаль тормоза вакуумная камера соединяется с атмосферной с помощью толкателя, на котором имеется так называемый клапан слежения. Далее диафрагма соединяется со штоком и происходит нагнетание тормозной жидкости к тормозным цилиндрам. Если на тормозную педаль не оказывается усилие, то под воздействием обратной пружины диафрагма возвращается на место, давление на тормозную жидкость ослабевает, из-за чего тормозные колодки расходятся и торможение прекращается.

Устройство ВУТ

В самом простом случае вакуумный усилитель тормозов берет разрежение из впускного коллектора. Для этого он соединен с ним соответствующим трубопроводом. Однако во многих современных автомобилях для «вакуумника» существуют отдельные вакуумные насосы. Они бывают двух типов. Первый — механический, он имеет привод от распределительного вала двигателя. Второй — электрический, он приводится в действие отдельным электрическим двигателем. Использование дополнительных насосов не только повышает комфорт использования тормозной системы, но и повышает ее надежность (например, в случае повреждение и/или разгерметизации). Но все же насос — лишь вспомогательный элемент, и основное разрежение берется из впускного коллектора.

Проверяем состояние

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
Но при этом двигатель троит на холостых;
При нажатии на тормозную педаль холостой ход успокаивается;
Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

замена вакуумного усилителя ваз-2109 | Автолюбители

Снятие вакуумного усилителя и регулировка свободного хода педали тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр

На фотографиях главный тормозной цилиндр снят для наглядности.Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.Снимаем главный цилиндр со шпилек и отводим вперед, осторожно изгибая тормозные трубки

Снимаем шланг со штуцера обратного клапана.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову.

В салоне под панелью приборов отсоединяем вакуумный усилитель.

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Снимаем вакуумный усилитель вместе с кронштейном.

Снимаем уплотнение.

Головкой «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Под панелью приборов двумя ключами «на 17» ослабляем гайки крепления выключателя стоп-сигнала.

Снимаем выключатель стоп-сигнала.

Сборку производим в обратной последовательности.При неработающем двигателе свободный ход педали тормоза должен быть равен 3–5 мм. Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали при свободном ходе педали тормоза 3–5 мм. В этом положении затягиваем гайку крепления выключателя стоп-сигнала.Снятие вакуумного усилителя и регулировка свободного хода педали тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр

Снимаем шланг со штуцера обратного клапана.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову.

В салоне под панелью приборов отсоединяем вакуумный усилитель.

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Снимаем вакуумный усилитель вместе с кронштейном.

Снимаем уплотнение.

Головкой «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Под панелью приборов двумя ключами «на 17» ослабляем гайки крепления выключателя стоп-сигнала.

Снимаем выключатель стоп-сигнала.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Характеристика

Итак, что это за механизм? Вакуумный усилитель – это деталь, что применяется в тормозной системе автомобиля. Главная ее задача – обеспечить дополнительное усилие на педаль тормоза при нажатии последней. Таким образом, увеличивается эффективность работы системы и уменьшается усталость водителя.

Если говорить о конструкции, данный элемент состоит из корпуса, толкателя, диафрагмы, стелящего клапана, штока поршня ГТЦ и возвратной пружины. Алгоритм действия механизма основывается на разности давлений в атмосферной и вакуумной камере. Современные усилители способны увеличить энергию нажатия на педаль в четыре-пять раз. Есть и более мощные модели. Но в их конструкции стоит отметить большее число камер и диаметр диафрагмы.

Признаки неисправности

На рынке очень много вакуумных усилителей, и все они отличаются не только производителем, но и качеством. В последние годы рынок завоевывают китайские аналоги, которые имеют относительно паршивое качество, но за счет своей цены бьют конкурентов. Но экономить на элементах тормозной системы – это подвергать себя опасности. Усилитель нормального качества обойдется вам в сумму около 1000 рублей. Неплохие по отзывам вакуумные усилители производства «Политех-АВТО». Гарантия на них составляет всего год, но на деле служат не меньше пяти.

От состояния тормозной системы зависит ваша безопасность. Это нужно учитывать в первую очередь при проведении ремонта и диагностики. Поэтому безалаберное отношение недопустимо. Признаки неисправности, характеризующие выход из строя ВУТ:

Необходимо прикладывать к педали большее усилие при торможении.
Ухудшается эффективность торможения (по ощущению, вы давите на педаль с прежней силой, а шток движется хуже).

Но эти симптомы могут проявляться и в случае загрязнения трубок и магистралей. Поэтому судить о поломке именно ВУТ можно только при условии, что исправность остальных компонентов не подвергается сомнению. Чтобы проверить ВУТ, нужно остановить двигатель и несколько раз с усилием выжать педаль. Затем надавите так, чтобы она находилась под давлением и запустите двигатель. В случае исправности вакуумного усилителя тормозов ВАЗ 2114 вы почувствуете, как педаль значительно проваливается. Ну, а если он вышел из строя, она окажется в исходном положении.

Следующий шаг – выявление конкретной поломки:

Проверьте, герметично ли соединение патрубка с обратным клапаном.
В целости ли фиксирующие фланцы.
Обратите внимание на состояние самих патрубков – они иногда трескаются в изгибах. Характерная особенность при этой неисправности – наличие мокрых следов.
Очень часто разрушается хвостовик

Необходимо проверить колпачок, который находится на уплотнителе. Снимите его и запустите двигатель. В том случае, если и после всех этих процедур будет слышаться шипение, то неисправность именно в хвостовике.

Замена

Ваз 2109 вакуумный усилитель тормозов

Для этого необходим простой набор ключей:

рожковый ключ №17;
головка №13;
крестообразная и плоская отвертки.

Ремонт проводится в гараже, где следует поднять капот и установить подпорку.

Снятие вакуума

Очередность выполнения работ:

снять минусовую клемму с аккумуляторной батареи;
отсоединить от тормозного вакуума резиновую трубку, предварительно открутить хомут;
отсоединить клемму питания электричеством датчика уровня с крышки главного тормозного цилиндра;

Ваз 2109 проверка вакуумного усилителя тормозов

потом в салоне машины отодвинуть сидение водителя в крайнее дальнее положение, до упора насколько позволят полозья;
опуститься под рулевую колонку к педали тормоза.

Примечание: при необходимости из-за недостатка освещения использовать переносную лампу с защитным фонарем.

пассатижами снять стопорное кольцо с втулки, которая соединяет саму педаль с разъемом тяги вакуума;
снять тягу, опустить на пол кузова.

Примечание: разъем тяги представляет П-образную пластину с отверстиями для крепления к планке педали.

вернуться к установленному вакууму;
теперь предстоит аккуратно снять главный тормозной цилиндр;

Ваз 21093 вакуумный усилитель тормозов

снимать его надо вместе с подходящими трубками тормозной системы.

Примечание. Это надо делать, чтобы не добавлять дополнительной работы по заливке тормозной жидкости, прокачки всей тормозной системы по всем четырем суппортам.

очистить резьбовое соединение на втулках главного цилиндра и воспользоваться для проведения этой работы, щеткой по металлу.

Примечание. Аккуратно откручивать гайки, несколько раз проворачивая вперед, назад, чтобы ни сорвать резьбу на винтах. Снять гайки с винтов, так же снять шайбы которые находятся в сжатом состоянии.

Вакуумный усилитель тормозов

Для облегчения работы, плоской отверткой надо пройти по корпусу цилиндра и слегка, как можно аккуратно освободить их от прилипания.

Примечание: если гайки не поддаются откручиванию, надо на них капнуть несколько капель уксусной кислоты 70%, выждать минут 30, прочистить резьбу металлической щеткой и повторить откручивание.

Схема

После удаления шайб надо приступить к снятию главного тормозного цилиндра. Он будет поддаваться снятию тяжело. Поэтому надо аккуратно, чтобы не сломать, не сильно погнуть тормозные трубки, резко, но не сильно приложить усилие. Снимать тормозной цилиндр надо вперед, без отклонений в сторону. Последним завершающим этапом остается снятие вакуума. Он крепится к перегородке салона на кронштейне.

Кронштейн крепится на двух шпильках, провести очистку резьбы как указано выше.
Открутить гайки, произвести снятие вакуума вместе с кронштейном.

Потом после снятия, открутить два глухих болта от вакуума. Убрать его в сторону. К кронштейну аккуратно прикрутить новый вакуум. Сборку проводить в обратном порядке. Цена вакуумного усилителя тормозной системы составляет 2500 рублей

Выбирая его, следует обратить внимание на упаковку. Упаковка гарантированного производителя должна быть изготовлена из гофрированного картона

На коробке должна быть заводская этикетка, на которой хорошо читаются:

наименование производителя;
номер партии;
дата выпуска;
так же должен быть указан артикул: 2108-3510010ТМ.

Так как на рынке встречается подделка. Поэтому покупать надо у проверенных продавцов, в магазинах которые смогли себя зарекомендовать себя с положительной стороны. При выполнении работ своими руками надо очень внимательно просмотреть видео. Самое главное будет состоять в том, чтобы запомнить очередность проведения ремонтных работ. Для лучшего восприятия взять фото на место выполнения ремонта. Заранее в домашних условиях их пронумеровать по порядку. Выполняя по очереди работы, фото перекладывать вниз. Не полениться сделать это, так как при сборке можно проверить последовательность правильного выполнения процесса. Так же не помешает прочитать инструкции по выполнению ремонта автомобиля, что бы избежать неожиданных ситуаций.

Троение двигателя (пропуски зажигания) при нажатии на педаль тормоза

Утечка воздуха через тормозной усилитель может стать причиной появления пропусков зажигания в процессе работы двигателя. Повреждение диафрагмы либо внутреннего клапана приводит к тому, что нарушается оптимальное соотношение воздуха и топлива. Пропуски зажигания обычно происходят при нажатии на педаль тормоза на холостом ходу.

Если проверка вакуумного шланга, соединений и обратного клапана ничего не выявила, нужно выполнить следующую проверку:

запустить двигатель на холостом ходу;
затянуть ручник;
попросить другого человека нажать на педаль тормоза;
пережать вакуумный шланг с помощью плоскогубцев (не забудьте подложить тряпку, чтобы не повредить шланг);
если двигатель не троит и его работа стабилизируется, виновником пропусков зажигания является именно вакуумный усилитель тормозов.

Проверка вакуума двигателя с использованием вакуумметра

Иногда ВУТ неплохо справляется со своими задачами, но у автомобилиста всё же есть определенные сомнения в том, что он полностью исправен. Если усилитель на вашем авто не прошел или с натяжкой прошел предыдущие тесты, необходимо убедиться в том, что вакуума поступает достаточно. Такая диагностика выполняется с помощью вакуумметра.

Отсоедините вакуумный шланг от усилителя тормозов и подключить через тройник, чтобы появилась возможность применения вакуумметра.
Запустите силовой агрегат.
Датчик должен отображать около 400-540 мм рт. ст. Если вы видите меньшее значение, присутствует утечка вакуума через впускной коллектор (прокладки либо трещина), шланг, двигатель (прокладка ГБЦ и др.) или другие узлы.

Проверка ВУТ ручным вакуумным насосом

Данный метод позволяет проверить работу усилителя окончательно. Выполнить все можно лишь за несколько минут.

двигатель должен поработать на холостых оборотах примерно 15-25 минут, чтобы выйти на рабочую температуру;
остановите двигатель и отключите вакуумный шланг от обратного клапана на ВУТ;
подключите вакуумный насос к клапану;
подайте примерно 500 мм рт. ст. вакуума на усилитель;
подождите 5 минут, работоспособный вакуумный усилитель должен нормально держать вакуум;
не отключая вакуумный насос, нажмите на педаль тормоза – вакуум должен упасть приблизительно на 125-250 мм рт. ст.; если вакуум остается на прежнем уровне либо снижается до нуля, усилитель неисправен;
подайте вакуум на усилитель, чтобы вернуть его к 500 мм рт. ст.;
нажмите на педаль тормоза и удерживайте её в таком положении на протяжении 30 секунд; вакуум должен слегка упасть, после чего удерживаться на протяжении оставшихся 30 секунд, значительное падение вакуума свидетельствует о неисправности ВУТ.

Рассмотренные в этой статье принципы, помогают проверить вакуумный усилитель тормозов на большинстве автомобилей – ВАЗ 2106, 2107, 2109, 2110, 2114, ГАЗель, а также других моделях отечественного и зарубежного производства.

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

Рожковые и торцевые ключи размерами «10», «13», «17»;
Мощная плоская отвёртка;
Ремкомплект или ВУТ в сборе;
Герметик и немного желания всё сделать своими руками.

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

ВУТ служит для увеличения усилия водителя при нажатии на педаль тормоза

Устройство

Конструкцию ВУТ составляют:

корпус, представляющий собой герметичную металлическую ёмкость;
обратный клапан;
пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
толкатель;
следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Работа усилителя построена на разности давлений в вакуумной и атмосферной камерах

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Благодаря ВУТ усилие, приложенное к педали, увеличивается в 3–5 раз

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

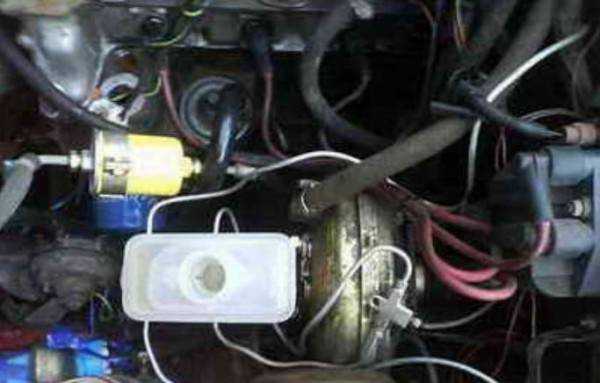

Вакуумный усилитель расположен в моторном отсеке с левой стороны

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора	Требуемые параметры
Цена	Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109
Упаковка	Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона
Этикетка	На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя
Артикул	Вакуумник, соответствующих техническим параметрам ВАЗ 2109, имеет артикул 2108-3510010ТМ
Точка продажи	Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

Заглушите двигатель;
5-6 раз подряд выжмите педаль тормоза;
Зажмите педаль в пол;
Заведите двигатель;
Если ВУТ исправен, педаль сразу же пойдет вверх.
Проверяем состояние

Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
Но при этом двигатель троит на холостых;
При нажатии на тормозную педаль холостой ход успокаивается;
Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.
