21073-1107010 и другие модификации карбюратора Солекс
На сегодняшний день на рынке автозапчастей присутствуют следующие модели карбюраторов:
- 21083 – универсальная модель, подходящая для любого двигателя объёмом не свыше 1500 куб. см. На более объёмные движки его ставить не имеет смысла: на высоких оборотах он «задушит» двигатель, сечение диффузоров не позволяет создавать топливную смесь надлежащего состава. Однако настройка карбюратора Солекс этой модификации, использование дополнительных деталей из ремкомплекта и механическая проточка позволяет создать на базе 21083 любую другую модель Солекса.
- 21053 – модель, более подходящая для продольного двигателя от ВАЗ-2105. С минимальной настройкой может применяться на любом двигателе соответствующего объёма.
- 21073 – «Нивовский» двигатель, может применяться на двигателях объёмом до 1700 куб. см. Главное отличие – это два штуцера для рециркуляции.
- 21041 – единственный Солекс, подходящий для двигателей свыше 1800 куб. см. Выпускается в нескольких модификациях, главное отличие между которых – это наличие или отсутствие штуцера под вакуумный определитель зажигания.
В целом же при наличии времени и желания регулировка карбюратора Солекс позволяет использовать их на любых двигателях. Разница лишь в том, на каком уровне оборотов они перестанут справляться со своей работой. Так, к примеру, если требуется приемистый и мощный двигатель для низких оборотов – можно ставить 21083 даже на объём свыше 1,5 л, но при этом на оборотах свыше 4,5 тыс. двигатель просто задохнётся.
Назначение и конструкция карбюраторов «Солекс»
Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.
На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.
Особенности карбюраторов «Солекс»
Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.
Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.
Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов
Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.
Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.
Таблица: особенности различных моделей карбюраторов
| Модель карбюратора | Особенности | Модель автомобиля | Объём двигателя, л |
| ДААЗ 2108–1107010 |
|
1,3 | |
| ДААЗ-21081–1107010 |
|
1,1 | |
| ДААЗ-21083–1107010 |
|
1,5 | |
| ДААЗ-21083–1107010–31 | полуавтоматическое пусковое устройство |
|
1,5 |
| ДААЗ-21083–1107010–35 | двухступенчатое пусковое устройство |
|
1,5 |
| ДААЗ-21083–1107010–62 | электронное управление составом топливной смеси |
|
1,5 |
| ДААЗ-21083–1107010–05 | для двигателя с микропроцессорным зажиганием | ВАЗ-2109 | 1,5 |
| ДААЗ-21412–1107010 | без штуцера слива | АЗЛК-2141–01 | 1,5 |
| ДААЗ-21412–1107010–30 | без штуцера слива, для двигателя с микропроцессорным зажиганием |
АЗЛК-2141–23 | 1,8 |
| ДААЗ-1111–1107010 | инерционный обогатитель смеси |
|
|
| ДААЗ-21051–1107010 | тяговый привод дроссельных заслонок, без штуцера слива |
|
|
| ДААЗ-21053–1107010 | тяговый привод дроссельных заслонок, без штуцера слива |
|
1,6 |
| ДААЗ-21051–1107010–30 | тяговый привод дроссельных заслонок, без штуцера слива |
|
1,5 |
| ДААЗ-21053–110701–62 | полуавтоматический привод воздушной заслонки |
|
|
| ДААЗ-21073–1107010 | один распылитель ускорительного насоса |
|
|
Конструкция и принцип работы
Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.
Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.
Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.
Обычно используется только первая, а вторая подключается только на высоких оборотах.
Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.
При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.
Излишки топлива возвращаются в бак через возвратный штуцер.
Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.
Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.
В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции
Кроме неё, в состав карбюратора входят:
- пусковое устройство;
- система холостого хода;
- экономайзер принудительного холостого хода (ЭПХХ);
- переходные системы смесительных камер;
- ускорительный насос;
- экономайзер мощностных режимов (ЭМР);
- эконостат;
- механизм блокировки.
Провод винта количества
Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.
Этот провод относится к экономайзеру принудительного холостого хода.
Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.
По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина
Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.
К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.
Регулировка карбюратора «ВАЗ 2108»
Выполнив работы, описанные выше, приступаем непосредственно к производству регулировочных мероприятий, заключающихся в следующем:
1.1 Регулировка приводов
Первоочередным мероприятием данной настройки является проверка натяжения троса. Чрезмерное натяжение, равно как и его провисание, препятствует полному закрытию заслонки. Процесс регулировки натяжения заключается в следующем:
- При помощи гаечного ключа (№13) зажимаем гайку наконечника, расположенную на оболочке троса (поз.1). Одновременно ослабляем на несколько оборотов контргайку (поз.2).
- Устанавливаем необходимое расстояние между карбюратором и гайкой наконечника, соблюдая при этом следующее условие: при не нажатой педали акселератора заслонка должна находиться в положении «закрыто», а при нажатой – «открыто».
- При соблюдении данного условия фиксируем контргайку.
- Регулировка завершена.
1.1.2 Воздушная заслонка
Перед проведением регулировочных мероприятий проверяем величину свободного хода тяги. Для этого демонтируем крышку воздушного фильтра и проверяем положение воздушной заслонки, которая при утопленной рукояти привода должна находиться в положении «открыто». Если фактическое положение заслонки не соответствует требованию, выполняем следующие мероприятия:
- Ослабляем болт крепления тяги к рычагу.
- Открываем заслонку посредством проворачивания рычага, после чего «утапливаем» рукоять привода.
- При помощи пассатижей вытягиваем трос из оболочки и зажимаем болт крепления.
- Вытягиванием рукояти привода проверяем степень закрытия заслонки.
- Если заслонка закрывается не полностью, повторно отворачиваем болт крепления и слегка сдвигаем «рубашку» троса.
- Подобным образом выполняем регулировку до момента достижения необходимого результата – полного закрытия заслонки.
Внимание! Оболочка троса привода в любом положении не должна соприкасаться с рычагом

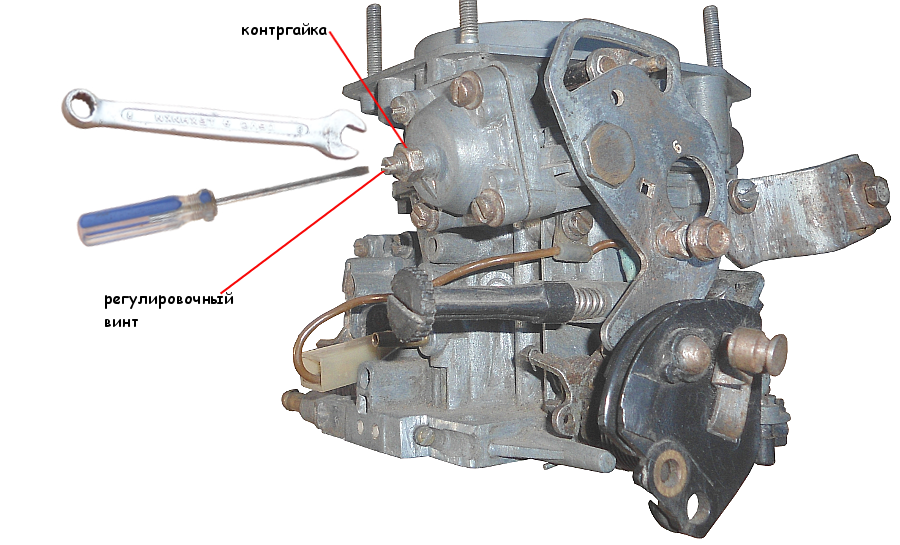

1.1.3 Настройка пускового устройства
Начальный этап данного мероприятия предусматривает снятие карбюратора с автомобиля, однако существует и способ, позволяющий отрегулировать пусковое устройство без демонтажа всего агрегата. Для этого необходимо наличие тахометра. Выглядит данный процесс следующим образом:
- Снимаем корпус воздушного фильтра.
- Рукоять привода воздушной заслонки полностью вытягиваем.
- Запускаем двигатель.
- Посредством отвертки приоткрываем заслонку примерно на треть.
- Гаечным ключом (№7) вращаем винт регулировки «количества» топлива до момента достижения частоты вращения двигателя в диапазоне 3200-3400 об/мин. Затем отпускаем заслонку.
- Ослабляем контргайку, одновременно уменьшая количество оборотов до 2800-3000 в минуту.
- Достигнув указанного выше значения, фиксируем гайку и устанавливаем воздушный фильтр на штатное место.
- Настройка завершена.
1.1.4 Регулировка режима «холостого хода»
Корректность настройки режима «холостого хода» обеспечивается хорошим предварительным прогревом силового агрегата и функционированием (в ходе регулировки) автомобильных потребителей электрического тока (обогрев заднего стекла, вентилятор, автомагнитола, фары и т.д.). После этого выполняем следующие манипуляции:
- Винтом регулировки «качества» топливной смеси доводим число оборотов коленчатого вала до максимума.
- Винтом регулировки «количества» уменьшаем число оборотов до уровня, превышающего оптимальный для режима «холостого хода» на 50-100.
- После этого винтом «качества» смеси снижаем количество оборотов коленчатого вала в минуту до установленной нормы.
Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта
В заключение предлагаем несколько теоретических выкладок, способных помочь, как в процессе настройки карбюратора «ВАЗ 2108», так и в ходе его эксплуатации. Функциональное предназначение карбюратора «восьмерки» заключается не только в точной дозировке топлива и воздуха, но и в приготовлении качественной рабочей смеси. Основными приборами контроля и дозировки выступают жиклеры, эффективность работы которых, в свою очередь, определяется от геометрических характеристик: длины пропускного отверстия, его диаметра, качества рабочей поверхности и разности давлений между выходом и входом. Автолюбителю необходимо учитывать тот фактор, что площадь сечения жиклера нелинейно связана с его пропускной способностью. Например, увеличение площади сечения на 1/10 вызывает рост пропускной способности на 25%. Этот нюанс способен заинтересовать любителей увеличения мощности и сокращения расхода топлива.
Настройка и регулировка
Первым делом двигатель прогревается до момента включения вентилятора. Далее на слух винтами количества подкручиваются обороты. Работа должна быть ровной, при резком нажатии на педаль газа провалы отсутствовать, а обороты при этом расти быстро и плавно. Винтом качества регулируется количество выхлопных газов. В идеале из выхлопной трубы в сухое время года не должно быть видно никаких выходящих газов (они-то будут, но не видимы глазу, если всё работает правильно). Всё тоже можно сделать, глядя на показания тахометра. К сожалению, на многих моделях советских автомобилей он отсутствует в принципе, поэтому чаще всего настройку придётся делать всё же на слух.
Для полной регулировки, прочистки и настройки карбюратор снимается с автомобиля. Порядок действий при снятии устройства с автомобиля:
снимаются воздушный фильтр и его корпус;
отсоединяются все трубки и тросики;
Если не уверены, что будете в состоянии поставить всё обратно, все крепления перед отсоединением можно сфотографировать, например, на камеру мобильного телефона.
Позаботьтесь о месте, где будут выполняться работы. Оно должно быть проветриваемым, свободным от различных взвесей, стол вытерт и покрыт тканью или старыми газетами. Перед глазами лучше иметь схему карбюратора. Раскладывать мелкие детали желательно в различные баночки и коробочки строго по порядку. Приготовьте ёмкость для растворителя марки «646». Приобретите ремкомплект для Вашего карбюратора, стоит он сущие копейки.
смотрим на поплавки. Они должны быть параллельны друг другу. При наличии любых механических повреждений без раздумий заменяйте на новые. Игольчатый клапан должен свободно ходить в гнезде, при этом шарик не должен нигде задерживаться;
протираем крышку от неизбежной грязи и масла, для этого используем ванночку с растворителем. Можно оставить на некоторое время «откиснуть»;
- пусковое устройство просто протирается, в противном случае можно нарушить правильную работу всевозможных втулок и рычагов;
- жиклёры и трубки очищаются растворителем, затем выдуваются сжатым воздухом. При промывании жиклёров помните о том, что крайне не рекомендуется использовать ветошь, тряпки и т.д., так как отверстия забиваются очень легко;

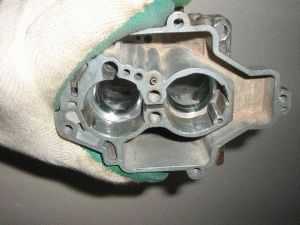

корпус очищается аналогичным способом: кинуть в растворитель и дать отмокнуть, далее продуть. Если заметили какие-либо повреждения в местах прилегания, придётся менять его целиком;
следующим шагом осмотрите ускорительный насос. Аналогично — недопустимы заедания, просадки, шарик должен перемещаться без затруднений;
экономайзер должен ходить легко, а диафрагма без повреждений. Если есть подозрения, заменяем её на новую из ремкомплекта;
- собираем в обратном порядке. При этом используем новые прокладки, кольца, шпильки, меняем топливный фильтр. Новые жиклёры лучше оставить до лучших времён, если к предыдущим не было никаких вопросов, так как велика вероятность ошибиться, да и брак в ремкоплектах встречается часто;
- устанавливаем карбюратор на автомобиль, подключаем все трубки и пробуем завестись. С первого раза может ничего и не получиться, хотя это и редкое явление, обычно заводится сразу, правда, работать будет нестабильно. Если порядок сборки был соблюдён, это не беда;
- чтобы не сбиться, закручиваем винты качества и оборотов до конца.
В заключении можно сказать, что карбюратор «Солекс» один из лучших, если не лучший среди всех отечественных изделий. При грамотной настройке и своевременном обслуживании он будет показывать отличные результаты на протяжении всего срока службы.
Таблица жиклёров карбюратора «Солекс 21083»
Также посмотрите видео по настройке карбюратора «Солекс 21083»
Регулировка карбюратора Солекс 21083
В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:
- уровень бензина в поплавковой камере;
- количество минимальных холостых оборотов;
- качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).
Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:
- закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
- отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.
В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.
Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:
- засорился жиклер в электромагнитном клапане;
- засорился канал ХХ, который находится под «качественным» винтом;
- неисправен сам электромагнитный клапан (ЭК).
Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:
- на неработающем двигателе снимаем провод с клапана;
- выкручиваем ЭК;
- снимаем с него топливный жиклер, он сдергивается руками;
- включаем зажигание;
- соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.
Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.
Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.

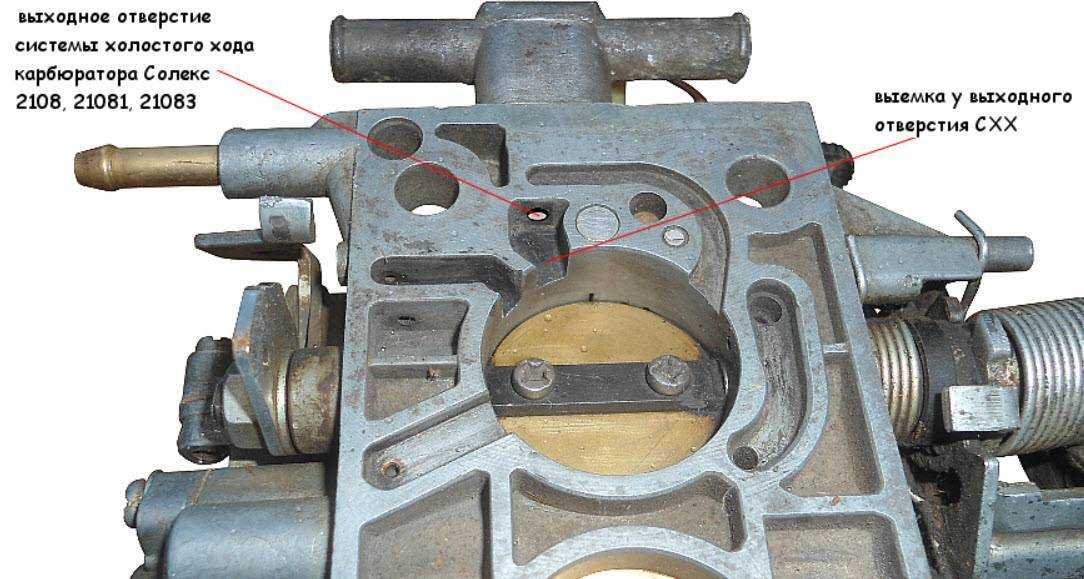

Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу. Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно. Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.
Регулировка и настройка устройства
Из данного видео, вы поймёте, как нужно правильно регулировать и настраивать карбюратор Солекс 21083. Приятного просмотра!
Процедура настройки такого карбюратора, как Солекс, начинается с выставления необходимого уровня в поплавковых камерах. Рекомендуется выставление уровня по отношению к крышке Солекса. С этой целью нужно применять шаблон, находящийся в инструкции по регулировке карбюратора.
Далее потребуется настройка оборотов холостого хода. Необходимо выполнить такие действия:
- Установка винта качества в позицию 5-6 оборотов, его нужно выкрутить из завернутого крайнего положения.
- Выкручивание винта количества оборотов, пока в вакуумной трубке, которая соединена с распределителем зажигания, не пропадет разряжение.
- Проверка, может ли прогретый мотор выдержать холостые обороты 5-1,5 тыс. об/мин. При превышении стрелки тахометра 800 об/мин, винт количества выкручивается до опускания стрелки до этой отметки. При более низких оборотах на таком этапе что-либо делать не стоит.
- Медленно закручивается винт качества смеси, пока мотор не будет работать стабильно, равномерно. Нужно стараться максимальным образом смесь, так как чем сильнее закрутится винт, тем смесь будет беднее.
- Винт количества используется для выставления оборотов на холостом ходу. Летний период предусматривает результат 800-900 оборотов, а зимой этот должен быть примерно 900-1000 оборотов в минутку.
Как подобрать жиклеры для Солекс?
При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.
Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.
Таблица соотношения индексов жиклеров
Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов
Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».
Существующие виды и подбор жиклеров карбюратора Солекс 21083
В настоящее время на рынке жиклеры представлены в обширном разнообразии, при этом все они подразделяются на топливные и воздушные. Обнародованная таблица жиклеров позволит подобрать для себя более подходящий вариант, однако осуществлять этот выбор необходимо относительно объема силовой установки. К примеру, под больший объем следует интегрировать маленькие жиклеры, позволяющие снизить топливный расход.
Начинать подбор жиклеров следует с топливного экземпляра, после чего переходить к воздушному аналогу. При этом изначально подбор осуществляется для первой камеры, а только потом для второй. Кроме того, предварительно регулировка уровня топлива в карбюраторе Солекс осуществляется совместно с чисткой агрегата при такой необходимости.
Далее производится пробная поездка с измерением топливного расхода. При перерасходе топлива на среднем режиме передвижения жиклер первой камеры заменяется аналогом с меньшей производительностью, который подбирается, пока провалы при нажатии на газ не появятся. Это будет означать, что установить следует предыдущую деталь.
Далее возможно появление провалом при трогании авто с места, в результате чего потребуется обогащение смеси посредством увеличения производительности жиклера холостого хода до исчезновения данных провалов.
Регулировка уровня топлива в поплавковой камере
Выполняем при замене игольчатого клапана, поплавка и других неисправностях. Снимаем крышку карбюратора (смотрим статью – «Разборка карбюратора»).
Удерживая крышку карбюратора горизонтально поплавками вверх, проверяем зазор между поплавками и прокладкой крышки, который должен составлять 1±0,25 мм и быть одинаковым для обоих поплавков.
Зазор регулируется подгибанием язычка и/или рычагов поплавков. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин
При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.
Настройка второй камеры
Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.
Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.
Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.
Устройство карбюратора Солекс 21083
Все устройства из этой серии отличаются принципиально унифицированной конструкцией. Определённые различия в модификациях связаны с применением дозирующих подачу горючего элементов. В целом карбюраторы рассчитаны на 2 поплавочные камеры, систему открытия дросселей, а также охлаждение каналов холостого хода.
В корпусе можно обнаружить поплавковую камеру и 2 камеры для смеси горючего с диффузорами. Кроме того, здесь же присутствуют экономайзер с эконостатом, каналы для прохода топлива и воздуха, заслонки дросселя, винты регулировок и настроек. К корпусу пятью винтами крепится крышка. В ней предусматриваются топливные штуцеры, электромагнитный клапан и игольчатый, воздушная заслонка и ряд других небольших узлов.
В карбюраторах этой серии конструктивно продумано несколько систем:
- главные дозирующие и переходные для каждой из обеих камер;
- экономайзеры мощности и холостого хода;
- механизм поплавковый;
- эконостат;
- система холостых оборотов;
- устройство для пуска;
- ускорительный насос;
- система открытия заслонок дросселя и др.
Даже неискушённому в вопросах ремонта автолюбителю будут заметны внешние отличия между карбюраторами Солекс и Озон (ещё одна популярная разновидность этого оборудования).
Подведем итоги
Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.
