Регулировка ручного тормоза лада ларгус после замены колодок

Регулировка и замена деталей стояночного тормоза Лада Гранта

Правильно отрегулированный стояночный тормоз автомобиля должен удерживать автомобиль на уклоне 23˚. Полный ход рычага привода стояночного тормоза должен быть от 2 до 4 щелчков устройства рычага.

Для регулировки стояночного тормоза устанавливаем автомобиль на смотровую яму или подъемник и опускаем рычаг ручного тормоза.

рис. 1

Головкой на 10 откручиваем четыре гайки крепления защитного теплового экрана дополнительного глушителя.

С переднего кронштейна крепления дополнительного глушителя снимаем резиновую подушку.

Сдвигаем защитный экран вперед, чтобы был доступ к узлу регулировки тормоза.

рис. 2

Ключом на 13 держим регулировочную гайку наконечника троса и головкой на 13 отворачиваем контргайку.

Для натяжки троса, вращаем регулировочную гайку по часовой стрелке.

Проверяем ход рычага стояночного тормоза. При отпущенном стояночном тормозе задние колеса должны вращаться легко.

Замена тросов стояночного тормоза

рис. 3

Тросы стояночного тормоза заменяем при их вытягивании или при обрыве, заедании внутри оболочек.

Откручиваем контргайку и регулировочную гайку с тяги рычага, как описано выше.

Снимаем уравнитель тросов с тяги рычага стояночного тормоза	Вытаскиваем наконечники тросов из уравнителя и снимаем его
Извлекаем наконечник оболочки троса из кронштейна	Отсоединяем наконечник троса от рычага привода стояночного тормоза (статья – Замена тормозных колодок автомобиля Лада Гранта)
Выводим наконечник троса из отверстия щита тормозного механизма	Ключом на 10 откручиваем гайку и снимаем скобу крепления оболочки троса к балке задней подвески

Извлекаем оболочку троса из держателя на кронштейне крепления балки задней подвески	Отгибаем отверткой скобу крепления троса на кузове и выводим трос из скобы
Снимаем теплозащитный экран топливного бака. Вынимаем трос из держателя на кузове	Выводим трос стояночного тормоза из-за защитного экрана топливопроводов

Установка тросов

Устанавливаем один трос в обратной последовательности и вставляем его в уравнитель тросов.

рис. 15

Вставляем тягу рычага стояночного тормоза в отверстие уравнителя и закручиваем на несколько витков регулировочную гайку.

рис. 16

Для облегчения установки второго троса можно изготовить приспособление из металлической трубки длиной 30 см и отверстием диаметром 15 – 16 мм (рис. 16). На одном конце трубки сверлим отверстие и нарезаем резьбу под винт (М4 – М6).

Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике

Стержнем давим на наконечник троса, сжимая его пружину

При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель.

Дальнейшую установку троса делаем в обратной последовательности. После регулируем стояночный тормоз, как сказано выше.

Можно ли оставлять машину на горке на передаче?

Журнал: новости, тест-драйвы, репортажи Новости

Новости Новости компаний Репортажи Спецпроекты Тест-драйвы Акции по маркам

Как припарковать машину на горке, чтобы она не укатилась?

Многие опытные водители стараются оставить машину на первой передаче, без ручника, чтобы он не примерз или не сломался, и машина бы не скатилась с горки. На старых авто на ночной стоянке тормоза примерзают и блокируют колеса. Поэтому бывалые считают: поставишь на ручник, будут проблемы. Фото: https://avtomaniya.com/ Водители пугаются, едут в автосервис, проверяют, всё ли в порядке с мотором или сцеплением. Всё в норме. Просто новые машины не созданы для того, чтобы на передаче удерживать собственный вес, если так делать, то можно повредить клапаны и попасть на капремонт агрегата.

1. Поэтому автоэксперты советуют всё-таки пользоваться стояночным тормозом, особенно если вы оставляете машину на взгорке.
2. Также можно подстраховать камнем под колесо, если вы не уверены в ручнике – он со временем может ослабнуть.
3. Если паркуетесь носом вниз, поверните руль вправо.
4. Если наоборот, тогда влево, чтобы колеса упирались в бордюр.

Некоторые даже специальный «башмак» из дерева делают под колесо, если часто паркуются на уклоне. Так, по крайней мере, вы не дадите машине скатиться и врезаться в соседнее авто. Кстати, если машину ударили и уехали – как найти виновника и наказать? Подробнее – в статье DRIVENN.RU,

Что лучше ставить машину на ручник или на передачу?

С точки зрения безопасности переднеприводный автомобиль лучше оставлять и на передаче, и на ручнике. Двигатель держит передние колеса, ручник – задние. К обоим вариантам обязательно нужно прибегать, если машина стоит на пригорке.

Регулировка тросика ручника на ЛАДА “Гранта”

Для проведения работ необходим доступ к тросу со стороны днища, поэтому регулировка тросика ручника “Гранта” после замены производится, пока еще не поставлен на место тепловой экран глушителя. Далее следует выполнить такие действия:

• опустить до упора рычаг ручника;
• ослабить контргайку на регулировочном устройстве (если она затянута);
• навинтить регулировочную гайку на хвостовик троса до момента натяжения последнего;
• убедиться, что свободный ход рычага в салоне составляет от 2 до 4 щелчков;
• при необходимости отрегулировать натяжение троса;
• затянуть контргайку, придерживая регулировочную гайку ключом;
• установить тепловой экран глушителя.

Когда тросик ручника отрегулирован, можно проверить машину на ходу.

Привод ручного тормоза на автомобиле Лада Гранта ничем не отличается от такового на других предыдущих моделях ВАЗ. Соответственно все работы по замене троса ручника выполняются аналогичным образом.

Вообще, замену данного троса производят крайне редко. Обычно это связано с заклиниванием его в оплетке и это приводит к тому, что задние колодки не растормаживаются до конца, начинают греться и прилично тормозить свободный ход автомобиля.

1 — уравнитель; 2- тяга рычага.

При проведении работы по замене привода ручного тормоза Вам нужен будет помощник, поскольку тяга рычага короткая и при установке уравнителя нужно будет очень сильно натягивать трос. Также сигналом к замене может послужить то, что в уравнителе гайки закручены до упора, колодки новые а ручник все равно имеет огромный ход и не обеспечивает стояночный тормоз даже на небольшом уклоне.

Инструмент, который Вам потребуется: ключи «на 10», 2 х «на 13»; большая плоская отвертка.

Последовательность выполнения работ

1.	Поставьте автомобиль на ровную поверхность с доступом к днищу. Это должна быть гаражная яма или подъемник. Опустите рычаг стояночного тормоза вниз до упора.

2.	Далее снимите тормозные барабаны с задних колес.

3.	Для того, чтобы обеспечить свободный доступ к уравнителю снимите глушитель с подушек подвесок а также резонатор с задней подушки, опустите выпускную систему вниз.

4.

Удерживая ключом «на 13» контргайку открутите вторую вторым ключом «на 13». Затем снимите уравнитель 1 с тяги 2.

5.

В уравнителе имеются специальные прорези через которые Вам необходимо вытащить наконечники троса.

6.

Выньте наконечник оболочки троса из кронштейна на кузове Гранты.

7.

Отогните по 2 скобы крепления(показаны стрелками) каждого троса идущего к колесам.

8.

При помощи большой плоской отвертки вытащите наконечник троса, отведя рычаг в переднее положение как показано на фото.

9.

На задней балке также имеется скоба крепления троса. Ее необходимо ослабить и вытащить трос.

10.

Вынимаем трос из кронштейна на кузове.

11.

И последний этап — вынимаем трос из тормозного щита.

Установка кронштейна производится в обратном порядке. При этом не забывайте, что тросы нужно установить в кронштейн крест-накрест. После установки обязательно произведите регулировку натяжения троса стояночного тормоза.

Как подтянуть ручник на Гранте

Шаг 1. Необходимо установить автомобиль на яму или эстакаду, так как узел регулировки находится под днищем автомобиля.

Шаг 2. Определяем текущий ход рычага стояночного тормоза — поднимает рычаг до упора вверх и считаем щелчки. Если щелчка всего 2 или меньше, то необходимо удлинить привод, если больше 4 то, укоротить.

Шаг 3. Поднимаем рычаг стояночного тормоза на 2-3 щелчка.

Шаг 4. Снимаем подушки с кронштейнов дополнительно глушителя (позиция 1).

Шаг 5. Торцовым ключом отверните четыре гайки, которые крепят защитный экран (позиция 2).

Шаг 6. Оттяните дополнительный глушитель от днища, подложите под него деревянный брусок и извлеките защитный экран.

Шаг 8. Производим регулировку длины привода с помощью регулировочной гайки. При ее заворачивании длина привода укорачивается и ручник подтягивается, при отворачивании длина увеличивается (если надо ослабить ручник на Лада Гранта).

Шаг 9. В процессе регулировки периодически проверяем ход ручника.

Шаг 10. После регулировки хода рычага, необходимо вывесить заднюю часть автомобиля и проверить легкость вращения колес при отпущенном ручнике и надежную их фиксацию при поднятом рычаге ручного тормоза.

Шаг 11. Если тормозные колодки работают правильно, можно контрить регулировочный узел и крепить защитный экран и дополнительный глушитель на место.

Замена и регулировка тросика ручника ЛАДА «Гранта»

Самая легкоустранимая и довольно распространенная неисправность тормозной системы ЛАДА “Гранта” — проблемы со стояночным тормозом, возникающие “по вине” троса ручника. Замена ручного тормоза “Гранта” не вызывает затруднений, не требует специальных приспособлений и дорогостоящего инструмента. Единственное, что необходимо организовать — доступ к днищу машины.

Устройство и расположение троса ручного тормоза ЛАДА “Гранта”

Назначение троса ручника ЛАДА “Гранта” — передача усилия от рычага в салоне к колодкам задних тормозов.

Он заключен в многослойную защитную оболочку и имеет наконечники для крепления к рычагу ручного тормоза и приводу тормозного механизма задних колес.

Регулировочная гайка, имеющаяся на тросу, позволяет регулировать длину привода, а возвратная пружина возвращает систему в исходное состояние после опускания рычага привода.

Трос ручного тормоза расположен под днищем машины и частично прикрывается термоэкраном глушителя.

Причины и признаки поломки

Основная причина, по которой приходится менять трос ручника ЛАДА “Гранта” — механический износ. Постоянные усилия, которым подвергается трос, со временем приводят к его деформации (растяжению) или разрыву. Причиной обрыва троса также могут быть колесные болты нестандартной длины, которые цепляют и перетирают стальные нити троса. Признаки необходимости замены троса ручника:

• трос растягивается или обрывается, в результате рычаг ручного тормоза поднимается до упора без усилий и “не держит” машину;
• трос клинит в оплетке, колодки не растормаживаются, тормозной барабан греется при движении.

Когда трос заедает в оплетке, можно попытаться смазать его и, если причина не в растрепанных нитях, проблема может исчезнуть. Во всех других случаях необходима замена троса ручного тормоза “Гранта”.

Причины неисправности троса ручного тормоза на ВАЗ 2110

Трос стояночного тормоза автомобиля ВАЗ 2110

Основа стояночного тормоза — трос, по которому усилие, прилагаемое водителем, передаётся от рычага к задней тормозной системе. Нагрузку на этот элемент конструкции нельзя назвать большой, поэтому обрывается трос довольно редко. Чаще всего он просто соскакивает.

Произойти это может по следующим причинам:

• Планки задних тормозных колодок сильно изношены, в результате чего трос провисает.
• Сами тормозные колодки полностью стёрлись (в случае, если автомобиль оборудован именно таким типом тормозов).
• Наконечники троса постепенно перетёрлись слишком длинными болтами на колёсах, что в конце концов и привело к соскакиванию.
• Кроме того, трос ручника может оборваться из-за слишком резкого торможения либо может выскочить, просто зацепившись за какой-нибудь посторонний предмет на дороге.

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

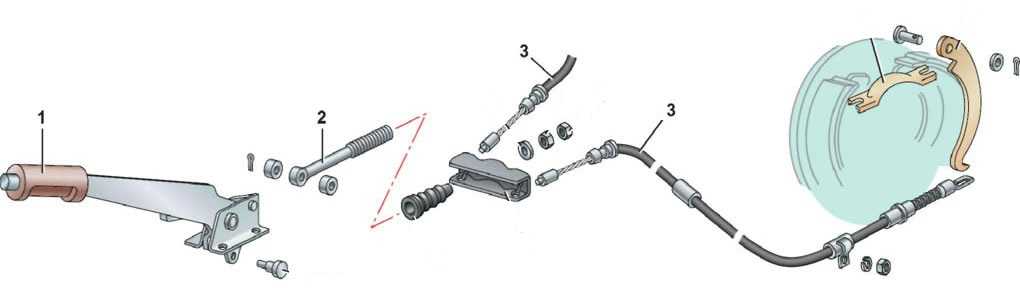

1. Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
2. Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
3. Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

Когда натягивать, а когда – менять?

В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

Первый признак неисправности – «ручник» перестает срабатывать на первых двух щелчках рукоятки и поднимается рукой без всякого усилия. В этом случае однозначно необходима натяжка ручного тормоза, точнее — тросового привода.

Но работа механизма зависит и от других факторов:

• от степени износа накладок на тормозных колодках;
• от глубины выработки на поверхности стального диска или барабана.

Истирание накладок не оказывает особого влияния на действие основной системы, поскольку ход гидравлических поршней довольно велик. А вот действие механического «ручника» постепенно ослабевает. Чтобы вернуть его в рабочее состояние, надо компенсировать износ элементов за счет натяжения привода. При удовлетворительном состоянии самого тросика вылета натяжной шпильки хватит, чтобы обеспечить работоспособность стояночного тормоза при любой степени изношенности накладок.

Замена троса производится в таких ситуациях:

1. Элемент вытянулся до такой степени, что при максимальном натяжении колодки не схватывают диски и автомобиль откатывается на любом уклоне.
2. Из-за постоянного попадания воды под кожух тросика он заржавел и заклинил намертво. Так случается, когда автомобилист редко пользуется ручным тормозом.

Заклинивание троса также происходит в зимний период, когда вода, попавшая под кожух, замерзает внутри. При таком раскладе не спешите его менять, сначала отогрейте машину в гараже, а потом выгоните влагу с помощью аэрозольной смазки WD-40.

Регулировка стояночного тормоза Шевроле Ланос

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять 7–8 зубцов (щелчков) храпового устройства сектора рычага. Для регулировки стояночного тормоза, отвернув три самореза крепления зад-ней части облицовки туннеля пола (см. Снятие облицовки туннеля пола Шевроле Ланос)…

…выводим направляющие из пазов…

…и снимаем заднюю часть облицовки туннеля пола.

Вывешиваем задние колеса. Полностью опускаем рычаг стояночного тормоза.

Ключом «на 10» вращаем регулировочную гайку по часовой стрелке, натягивая тросы до тех пор, пока задние колеса станут с трудом проворачиваться.

После этого отворачиваем гайку до момента, когда задние колеса станут вращаться свободно. Проверяем регулировку стояночного тормоза — при полном ходе рычага 7–8 зубцов храпового устройства задние колеса не должны вращаться. При необходимости повторяем регулировку. В том случае, если невозможно отрегулировать стояночный тормоз, нужно проверить состояние тормозных механизмов задних колес и при необходимости заменить колодки, барабаны и тросы привода стояночного тормоза.

При наличии высокой головки «на 10» можно не снимать заднюю часть облицовки туннеля пола. В этом случае, чтобы обеспечить доступ к регулировочной гайке, извлекаем пепельницу из облицовки туннеля пола.

Проводим регулировку, используя высокую головку «на 10».

Ставить на ручник зимой и в межсезонье.

 Эта проблема часто появляется весной, когда днем уже тает снег а утром подмораживает, как и осенью. Зимой на дорогах с интенсивным движением, часто бывают мелкие лужицы.

Если у вас есть привычка ставить на ручник, или у вас автозапуск, то в  зимнее время, а особенно в межсезонье,  есть вероятность примерзания колодок к тормозному барабану колеса и это встречается не редко. Если у вас это случилось, самое простое это попинать или постучать по диску колеса  чем ни будь. По возможности, можно воспользоваться выхлопами из глушителя другого автомобиля или своего, если есть  шланг и подогреть диски колес. Если примерзло конкретно, то лучше не рисковать ехать дальше, а снять колесо и уже обстучать или подогреть сам тормозной барабан. Иначе при движении с «замерзшим» колесом вы рискуете сорвать весь тормозной механизм и колесо заклинит конкретно. А при движении, с некрутящимся колесом, будут происходить заносы, что приводит к авариям. Это касается, конечно в основом, передне приводные автомобили. Так что лучший вариант —  это иметь сухие тормозные  колодки, для этого перед стоянкой, прямо на ходу, легонько понажимайте педаль тормоза, от трения колодки нагреются и просохнут, длительность просушки зависит от условий эксплуатации, и тогда они у вас не примерзнут. Если нет автозапуска, лучше оставлять автомобиль на включенной первой передаче, при условии отсутствия включенного зажигания.


Как отрегулировать ручник на ларгусе

Регулировка привода стояночного тормоза Лада Ларгус

Регулировку привода стояночного тормоза проводим после замены колодок тормозных механизмов задних колес, тросов или рычага стояночного тормоза. Вывешиваем задние колеса и надежно фиксируем автомобиль на подставках заводского изготовления. Приподняв рычаг стояночного тормоза.

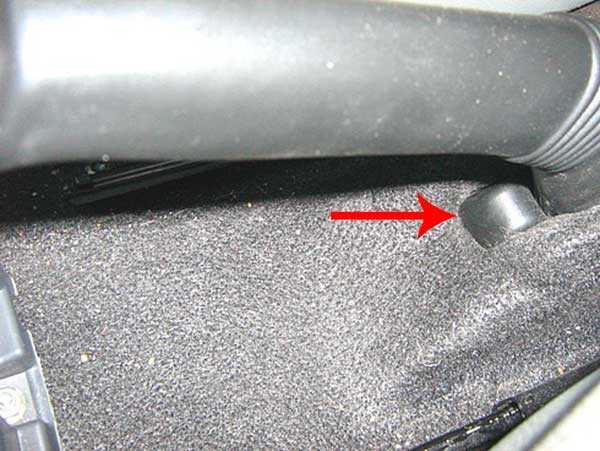

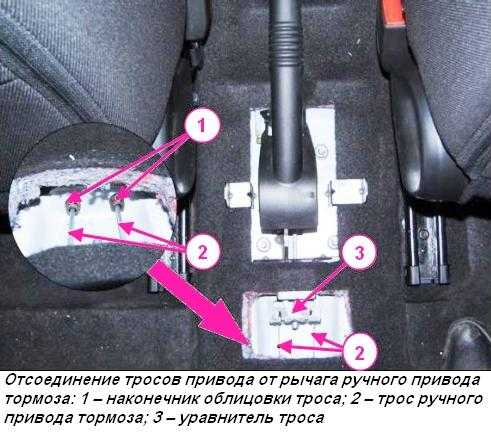

Отводим заглушку облицовки рычага, закрывающую регулировочную гайку

привода стояночного тормоза (для наглядности показано при снятой облицовки туннеля пола).

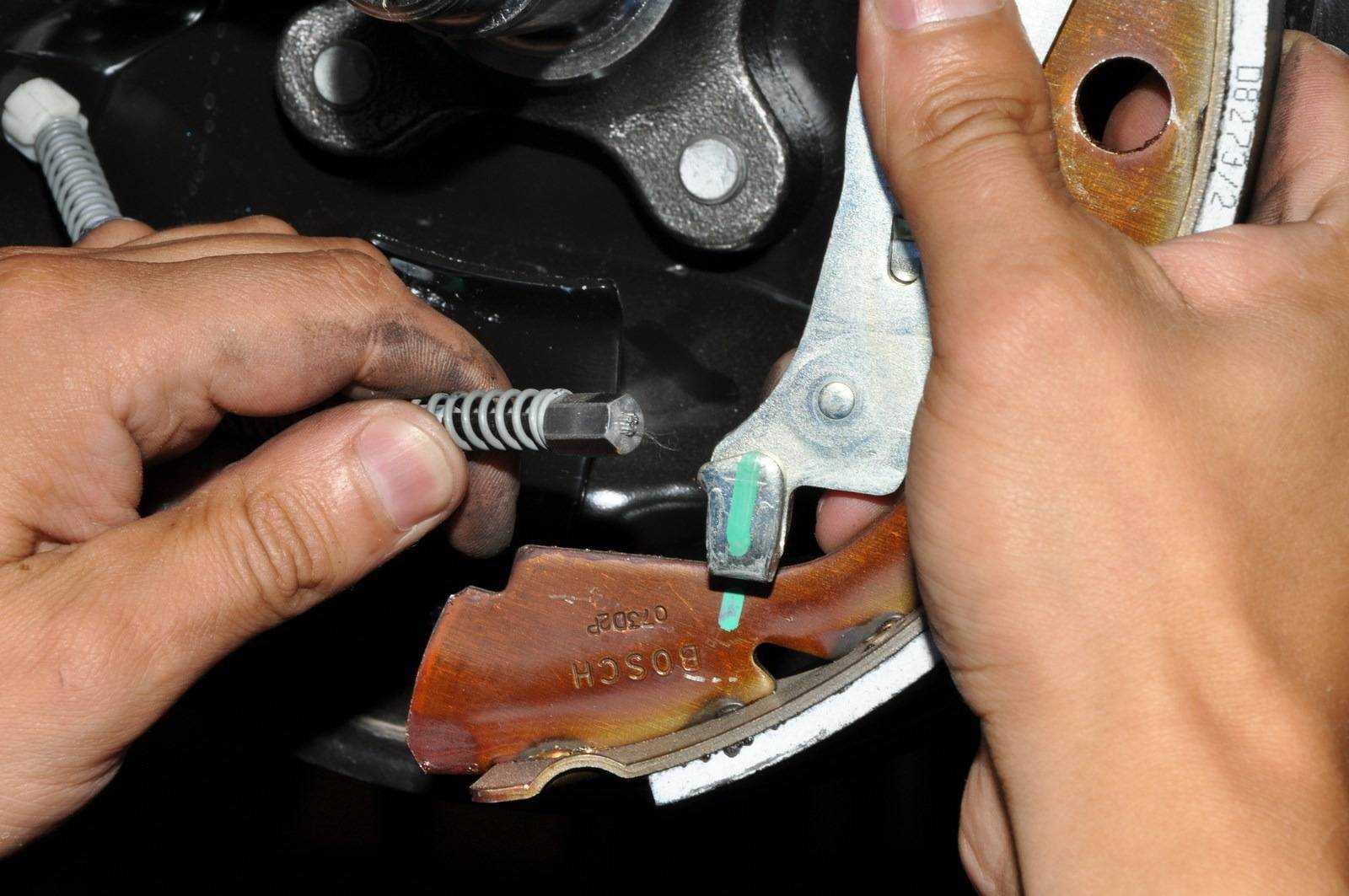

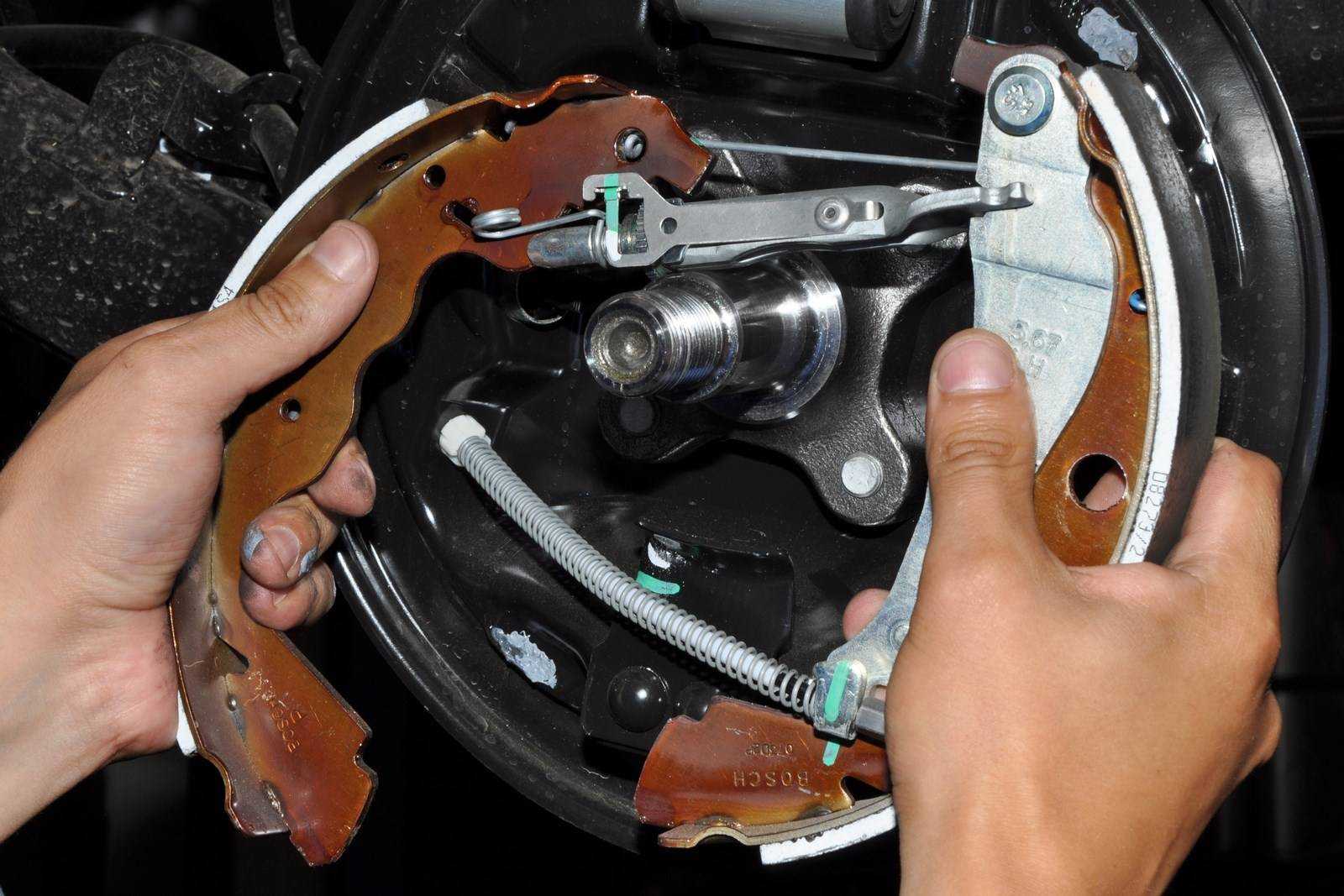

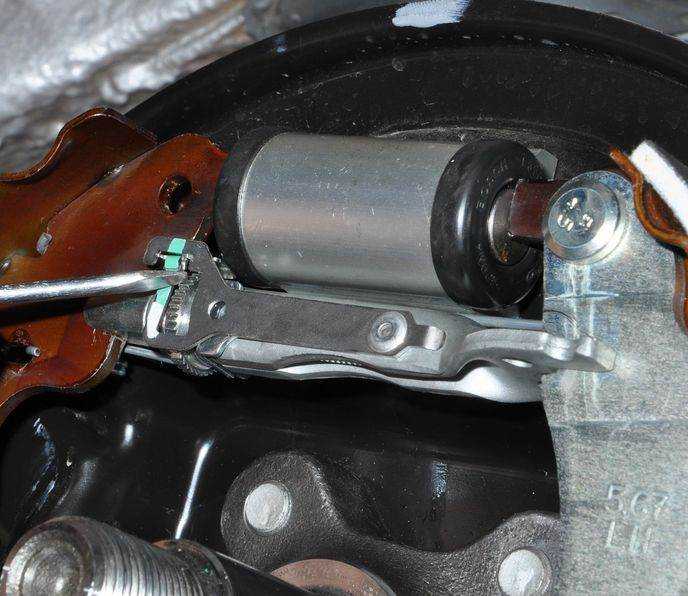

Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Если при перемещении рычага стояночного тормоза щелчков не слышно, то увеличиваем натяжение тросов, заворачивая гайку на резьбовом наконечнике переднего троса. Рычаг стояночного тормоза поднимаем ‘и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. После этого проверяем ход рычага, который должен составлять 7-8 щелчков (зубьев по сектору храпового устройства рычага). Если количество щелчков не соответствует указанному, то.

. ключом или высокой головкой «на 10» вращаем гайку на резьбовом наконечнике переднего троса (увеличивая или уменьшая его натяжение), регулируя тем самым ход рычага стояночного тормоза (для наглядности показано при снятой облицовке туннеля пола). При полностью опущенном рычаге стояночного тормоза вывешенные задние колеса должны вращаться свободно, а при поднятом рычаге – быть заблокированы. Правильно отрегулированный стояночный тормоз должен удерживать автомобиль на уклоне до 23 % включительно.

Регулировка ручника Гранта

Необходимый инструмент для подтягивания ручника

Что потребуется для работы:

• Смотровая яма, эстакада, подъемник;
• Ключи: рожковый и трещотка с длинной головкой на 13;
• Торцевой ключ либо трещотка с головкой на 10;
• Возможно WD-40.

Принцип регулировки стояночного тормоза

Итак, автомобиль на яме/подъемнике, инструмент в руках – ручник ослаблен. Что же делать?

Шаг 1: находим под днищем резонатор. Снимаем его крепление, расположенное ближе к передней части автомобиля. Затем торцевым ключом либо трещоткой с насадкой на 10 отвинчиваем 4 болта крепления теплового экрана.

Так мы получаем возможность сдвинуть экран вперед не снимая его. Под ним открывается доступ к механизму регулировки стояночного тормоза.

Шаг 2: сдвигаем экран вперед для доступа к регулировке тросов.

Как поменять трос ручника на ЛАДА “Гранта”

Замена троса ручника на ЛАДА “Гранта” выполняется сначала следующим образом:

• установить автомобиль на смотровую яму или подъемник;
• до упора опустить рычаг ручного тормоза;
• ослабить натяжение троса ручника, отпустив регулировочный болт;
• открутить штифты, удерживающие тормозной барабан и направляющие диск колеса при установке;
• при необходимости, щеткой по металлу очистить место посадки тормозного барабана на ступицу;
• обработать место посадки барабана средством WD-40;
• спрессовать барабан с посадочного места, равномерно вкручивая болты М8 в резьбовые отверстия;

Внимание: во избежание выхода поршней из тормозных цилиндров не следует нажимать педаль тормоза при снятом барабане

• отсоединить термоэкран глушителя, открывая доступ к тросу ручника;
• снять глушитель и резонатор с подушек, опустив систему выхлопа вниз;
• при помощи ключа на 13 открутить контргайку и регулировочную гайку ручника; демонтировать уравнитель с тяги;
• вынуть наконечник троса стояночного тормоза из уравнителя;
• вытащить из кронштейна на кузове наконечник оболочки троса;
• пассатижами отогнуть скобы крепления тросов;
• при помощи отвертки отвести рычаг привода стояночного тормоза в тормозном механизме вперед и снять с него наконечник троса;
• ослабить гайку, удерживающую трос на балке заднего моста;
• вытащить трос из держателя;
• извлечь трос из кронштейна на кузове;
• вынуть трос ручника “Гранта” из тормозного щита.

Затем трос такде необходимо снять и с другого колеса. Установка нового троса ручника производится в обратной последовательности. Теперь вы знаете, как поменять трос ручника на “Гранте”. Но после установки нового троса, необходимо отрегулировать привод ручного тормоза.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.

НА этом все, читайте наш АВТОБЛОГ, думаю прояснил ситуацию.

(7 голосов, средний: 4,57 из 5)

Преобразователь ржавчины состав. Можно ли сделать своими руками?

Как открутить тормозную трубку. Если она закисла и грани сорваны.

Противоскрипные пластины для тормозных колодок. Для чего нужны и.

Регулировка и замена деталей стояночного тормоза Лада Гранта

Для регулировки стояночного тормоза устанавливаем автомобиль на смотровую яму или подъемник и опускаем рычаг ручного тормоза.

рис. 1

Головкой на 10 откручиваем четыре гайки крепления защитного теплового экрана дополнительного глушителя.

С переднего кронштейна крепления дополнительного глушителя снимаем резиновую подушку.

Сдвигаем защитный экран вперед, чтобы был доступ к узлу регулировки тормоза.

рис. 2

Ключом на 13 держим регулировочную гайку наконечника троса и головкой на 13 отворачиваем контргайку.

Для натяжки троса, вращаем регулировочную гайку по часовой стрелке.

Проверяем ход рычага стояночного тормоза. При отпущенном стояночном тормозе задние колеса должны вращаться легко.

Замена тросов стояночного тормоза

рис. 3

Тросы стояночного тормоза заменяем при их вытягивании или при обрыве, заедании внутри оболочек.

Откручиваем контргайку и регулировочную гайку с тяги рычага, как описано выше.

Снимаем уравнитель тросов с тяги рычага стояночного тормоза	Вытаскиваем наконечники тросов из уравнителя и снимаем его
Извлекаем наконечник оболочки троса из кронштейна	Отсоединяем наконечник троса от рычага привода стояночного тормоза (статья – Замена тормозных колодок автомобиля Лада Гранта)
Выводим наконечник троса из отверстия щита тормозного механизма	Ключом на 10 откручиваем гайку и снимаем скобу крепления оболочки троса к балке задней подвески

Извлекаем оболочку троса из держателя на кронштейне крепления балки задней подвески	Отгибаем отверткой скобу крепления троса на кузове и выводим трос из скобы
Снимаем теплозащитный экран топливного бака. Вынимаем трос из держателя на кузове	Выводим трос стояночного тормоза из-за защитного экрана топливопроводов

Установка тросов

Устанавливаем один трос в обратной последовательности и вставляем его в уравнитель тросов.

рис. 15

Вставляем тягу рычага стояночного тормоза в отверстие уравнителя и закручиваем на несколько витков регулировочную гайку.

рис. 16

Для облегчения установки второго троса можно изготовить приспособление из металлической трубки длиной 30 см и отверстием диаметром 15 – 16 мм (рис. 16). На одном конце трубки сверлим отверстие и нарезаем резьбу под винт (М4 – М6).

Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике

Стержнем давим на наконечник троса, сжимая его пружину

При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель.

Дальнейшую установку троса делаем в обратной последовательности. После регулируем стояночный тормоз, как сказано выше.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см. Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки

Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

• Снимаем с автомобиля задние колеса и тормозные барабаны.
• После чего необходимо снять передний термоэкран дополнительного глушителя.

• Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
• Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
• Вынимаем наконечники оболочек троса из кронштейна на кузове.

• Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
• Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.

• Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
• Полностью снимаем.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.
