Признаки и возможные причины неисправностей
Гарантировать надежную работу КПП можно только при условии соблюдения правил ее эксплуатации. Следует помнить, что основной причиной поломок коробки передач является выход из строя ее отдельных элементов. Указывать на необходимость проведения срочного ремонта, или даже замены КПП следует в следующих случаях:
- невозможность или значительная затрудненность переключения передач;
- возникновение своеобразного хруста при переключении;
- сброс рычага на нейтраль, или блокировка включенной в данный момент передачи;
- возникновение постороннего звука при значительных нагрузках;
- сильные шумы, возникающие при невыбранном сцеплении.
Источник
Задная подвеска Газ 31029
Задняя подвеска автомобкчя выполнена на двух продольных асимметричных листовых рессорах, работающих совместно с двумя телескопическими амортизаторами 22 двухстороннего действия. Кроме вертикальных нагрузок рессора воспринимает толкающее и тормозное усилия, а также крутящий или тормозной момент. Для повышения жесткости переднего конца рессоры, воспринимающего толкающее и тормозное усилия, задний мост относительно середины рессоры смещен вперед на 95 мм. Рессора автомобилей ГАЗ-31029 и ГАЗ-31023 состоит из пяти листов, стянутых центровым болтом 8 и хомутами 23 с резиновыми прокладками 25. Между первыми тремя листами рессоры по концам листов установлены полиэтиленовые прокладки 24, которые устраняют скрип рессор и повышают долговечность листов. Рессора автомобилей ГАЗ-31022 шестилистовая. Передний (короткий) конец рессоры крепится к кронштейну, установленному на усилителе пола кузова, а задний подсоединен к серьгам 17. Шарнирное со- единение рессоры выполнено на пальцах 18 и резиновых втулках 16.
Передний палец запрессован в шайбу 19, имеющей два резьбовых отверстия для возможности демонтажа пальца из кронштейна при ремонте. Резиновые втулки снижают передачу дорожных вибраций и шумов на кузов автомобиля и не требуют смазывания в эксплуатации. Гайки пальцев серьги и переднего конца затягиваются поочередно во избежание перекоса и изгиба щек серьги. Задний мост крепится к рессорам стремянками И. Рессора зажимается между площадкой подушки рессоры 13, приваренной к кожуху моста, и прокладкой 2 через резиновые подушки 9, заключенные в обоймы Ю. На автомобилях ГАЗ-31029 и ГАЗ-31023 гайки стремянок затягиваются поочередно до соприкосновения фланцев обойм Ю. На автомобилях ГАЗ-31022 затягивание производится до размера А = 68+l мм между кожухом моста и подкладкой рессоры 2. Окончательное затягивание гаек стремянок производится на нагруженном автомобиле в выпрямленном состоянии рессор. Ход заднего моста вверх ог- раничивается буферами 12, а также дополнительным буфером, установленным на кронштейне под полом кузова (на плакате не показан).
Этот буфер необходим для ограничения хода вверх карданного вала и предотвращения его задевания за туннель пола. Техническое обслуживание заключается в том, чтобы через 20 тыс. км пробега проверить состояние: амортизаторов на отсутствие подтекания жидкости; резиновых втулок амортизаторов и рессор, прокладок и подушек рессор. Проверить крепления: нижних концов амортизаторов; гаек пальцев стремянок и переднего конца крепления рессоры. При появлении скрипа рессоры — заменить полиэтиленовые прокладки и (или) смазать листы, не имеющие прокладок, графитовой смазкой УСсА.
Особенности коробки передач газель.
На автомобиле газель производитель устанавливает пятиступенчатую коробку передач. Вес коробки без заправленного масла составляет — 32 кг.
Картер(корпус) коробки передач изготавливается из сплава алюминия(дюраль) и изготовлен из двух частей — передней 53 и задней 36 части (см.рис. ниже). Для того, что бы обеспечить необходимую соосность опор у валов, а также отверстий механизма штоков переключения, картеры центрируются с помощью установочных втулок, которые запрессованы в переднею часть картера и соединяются друг с другом с помощью десяти болтов.
Шестерни заднего хода, 1-й, 2-й, 3-й, 5-й передач также как и первичный вал, устанавливаются на вторичном валу 19 и находятся в постоянном соединении с шестеренками промежуточного вала 51, вращаются на игольчатых подшипниках и имеют косые зубья. Шестерня заднего хода, опоры у которой располагаются в обоих картерах вращается на насыпных роликах.
Передачи у коробки снабжаются инерционными синхронизаторами и имеют зубчатые венцы. На 3-й, 4-й, 5-й передаче и заднего хода синхронизаторы — одноконусные. Снижение и выравнивание оборотов шестерни до оборотов вторичного вала происходит с помощью тормозного момента, за счет сил трения между наружной поверхности зубчатого венца шестерни и внутренней поверхности блокирующего кольца синхронизатора 8, который соединяется со вторичным валом 19 через ступицы 11 и 22.
На 1-й — 2-й передачах устанавливаются трехконусный синхронизатор фирмы Hoerbiger Antriebstechnik GmbH, (смотрим. рисунок. 3.3), у которого повышенное тормозное усилие за счет увеличенного количества конических поверхностей пар трения. Синхронизатор 1-й — 2-й передачах, состоит из муфты, трех сухарей и ступицы. Сухарь синхронизатора, состоит из неразборного корпуса, в который устанавливается пружина с шариком. Шарик после установки обжимают с обеих сторон.
Передачи включаются с соединением внутренних зубьев и муфт 9 (смотрим. рис. 3.2) с наружными венцами синхронизаторов. Боковые стороны венцов синхронизаторов и зубьев муфт скошены внутрь и при включении образуется замок, который препятствует самопроизвольному выключению передач. Выступы на зубцах синхронизатора 3-й, 4-й, 5-й передач, а также заднего хода ограничивают при включении передач перемещение муфт. Торцы шестерен ограничивают перемещение муфты на первой и второй передачах.
Механизм переключения передать (смотрим рис. ниже) состоит из штоков, на которые крепятся вилки 3,4 и 9 переключения и головки 14 и 19. Вилки переключения передач состоят из съемных сухарей 28, которые входят в пазы муфт включения. Штоки фиксируются во включенном и выключенном положениях с помощью шариков 18 и пружин 17. Устройство блокировки, состоит из стопорного пальца 23 и пары стопорных плунжеров 24, и не дает одновременно включится двум передачам. Между головкой включения штока задней передачи и стенкой картера расположена пружина 10 с блокировочной втулкой 13, благодаря которой невозможно случайное переключение с 5-й передачи в передачу заднего хода.
Рычаг переключения коробки передач состоит из двух частей верхней 13 и нижней 15, которые соединяются через резинометаллический шарнир, который закреплен к частям рычага с помощью клея. Для обеспечения демпфирования между верхней и нижней частями рычага установлена резиновая подушка. Рычаг имеет не разборную конструкцию. Рычаг располагается в корпусе 16, который крепится к заднему картеру коробки сверху. Головка рычага в нейтральном положении постоянно находится в пазе штока 3-й и 4-й передачи.
Картер — ведущий мост
УАЗ 31514 Бортжурнал Принудительная блокировка НИРФИ ПБ002 для редукторных мостов
Картеры ведущего моста проверяются на изгиб и на скручивание под действием усилий, изображенных на фиг.
Картер ведущего моста может иметь различные трещины, износ посадочных мест под подшипники и сальники. При наличии трещин картер бракуют. Нарушенные сварные швы после удаления старой сварки восстанавливают дуговой сваркой. Изношенные посадочные места под подшипники восстанавливают любыми видами наплавки. Постановкой дополнительной ремонтной детали в виде кольца восстанавливают диаметр под уплотнительный сальник при его износе.
| Крыло кабины. |
Картеры ведущих мостов проверяют на выносливость пульсирующей нагрузкой. Величина нагрузки зависит от типа автомобиля и характера нагружения. Картеры автомобилей ЗИЛ-130 испытывают нагрузкой 17 0 т на базе N 106 циклов, приложенной равномерно к местам крепления подушек рессор.
| Лонжеронная рама грузового автомобиля. |
Картер разъемного ведущего моста состоит из двух соединенных частей. Обе части картера имеют горловины, в которых запрессованы и закреплены стальные трубчатые кожухи полуосей. К полуосевым кожухам приварены опорные площадки рессор и фланцы для крепления опорных дисков колесных тормозных механизмов.
| Основные дефекты картера редуктора заднего моста автомобиля ЗИЛ-130. |
Восстановленный картер ведущего моста должен отвечать следующим основным техническим требованиям: радиальное биение поверхности Л относительно поверхности И не более 0 25 мм; торцевое биение поверхности / С относительно поверхности И не более 0 05 мм, а поверхности Д не более 0 10 мм; радиальное биение поверхностей шеек под наружные подшипники относительно поверхностей шеек под внутренние подшипники ступиц не более 0 10 мм; при приложении крутящего момента 2 5 кН — м к фланцу цапфы и зажиме картера в местах крепления рессор не должны возникать остаточная деформация и нарушение качества сварного шва; шероховатость поверхностей И, Ж и Г должна соответствовать Ra 1 25 мкм.
Картер неразъемного штамповано-сварного ведущего моста ( рис. 145 6) выполняется в виде цельной балки 9 с развитой центральной частью кольцевой формы. Балка имеет трубчатое сечение и состоит из двух штампованных стальных половин, сваренных в про; дольной плоскости. К балке моста приварены опорные чашки 7 пружин подвески, фланцы 6 для крепления опорных дисков тормозных механизмов и кронштейны 8, 10 крепления деталей подвески.
В картер ведущего моста заливают около 1 5 л испытуемого масла. Повышают температуру масла до 107 3 С. Увеличивают частоту вращения до 14 2 c — I и нагрузку до 62 6 Н — м и работают 20 мин. Останавливают двигатель и охлаждают масло до 93 С.
В картер ведущего моста заливают 2 4 л испытуемого масла, повышают ело температуру до 146 — 149 С, которую поддерживают в течение всех испытаний. Включают двигатель и выводят на режим 33.3 — 36 7 с — на прямой передаче. На этом режиме работают 100 мин. Затем, не сливая масла, осматривают и фиксируют состояние зубьев шестерен и выполняют второй этап испытаний — при малой скорости и высокой нагрузке. Более трех остановок за время испытаний не допускается. По завершении испытаний мост разбирают и фиксируют величину износа и степень поражения зубьев шестерен в результате их задира или усталости.
Крышка центрального картера ведущего моста часто делается штампованной ( см. фиг.
Основные дефекты картера ведущего моста: обломы и трещины на картере, обломы и трещины на кожухах полуосей, смятие или облом шлицев кожуха полуоси, износ шейки кожуха под подшипник ступицы, риски, задиры или износ кольца сальника ступицы, повреждение резьбы на кожухе полуосей, износ отверстий под оси тормозных колодок, износ отверстий под трубку кронштейна задней тормозной камеры, ослабление заклепок крепления суппорта, повреждение резьбы под шпильки крепления редуктора, повреждение резьбовых отверстий крепления резиновой подушки.
| Регулирование зазора сектора рулевого управления. 1 — сектор, 2 — гайка, 3 — контргайка, 4 — регулировочный винт. |
Для смазки картеров ведущего моста и рулевого управления применяют автотракторный нигрол или вескозин, а для подшипников ведущего и ведомого мостов, механизма наклона рамы и подъема груза и рулевого управления — жировой солидол.
Способы устранения дефектов
Ниже приведены основные неисправности и способы их ликвидации.
Ослаблены фиксирующие болты или гайки ведомой шестерни, картера – требуется подтянуть элементы крепления.
Износ, появление люфта подшипников шестеренки или дифференциала – нужно проверить состояние элементов, при необходимости провести их замену или регулировку натяга.
Недостаточный уровень масла или использование не рекомендованной жидкости – пополнить уровень до нормы или заменить масло подходящим вариантом.
Имеются задиры, трещины, сколы на подшипниках, зубьях шестерни – заменить дефектные детали.
Засорение сапуна – произвести его прочистку.
Чрезмерный износ элементов – вопрос решается путем установки новых.
Если картер, прокладки или сальник заднего моста («Газель») протекают, необходимо обязательно заменить непригодные детали.
Ремонт заднего моста Волги
Ремонт заднего моста на автомобиле Волга ГАЗ 31105.
Работу по ремонту заднего моста автомобиля Волга ГАЗ 31105 выполняем на смотровой яме или эстакаде, не снимая задний мост с машины ГАЗ 31105. Отсоединяем от заднего моста карданный вал. Очищаем задний мост от грязи, протираем ветошью. Сливаем масло из картера заднего моста. Вынимаем полуоси из кожухов.
Ключом «на 12» отворачиваем десять болтов крепления крышки картера редуктора заднего моста (один из верхних болтов крепит кронштейн тормозной трубки).
Аккуратно, чтобы не повредить прокладку, снимаем крышку картера заднего моста.

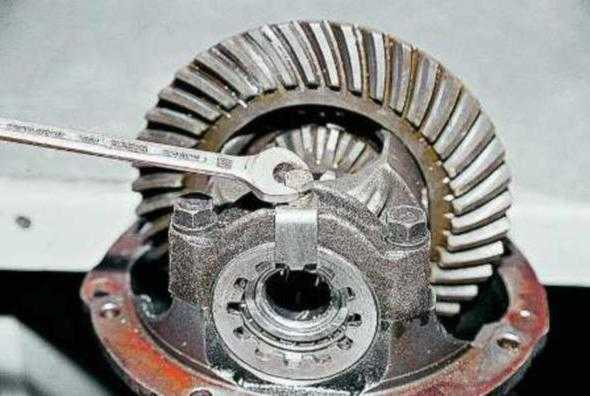

Ключом «на 12» отворачиваем болты крепления двух стопорных пластин, которые фиксируют регулировочные гайки подшипников дифференциала. Маркером или зубилом помечаем крышки регулировочных гаек, чтобы при сборке редуктора заднего моста автомобиля Волга ГАЗ 31105 поставить каждую на свое место.
Головкой «на 17» отворачиваем по два болта крепления каждой крышки регулировочных гаек.
Снимаем обе крышки.
Кернером помечаем регулировочные гайки подшипников дифференциала, чтобы при сборке редуктора поставить их на прежние места.
Вынимаем дифференциал в сборе из картера заднего моста машины Волга ГАЗ 31105. Снимаем наружные кольца подшипников дифференциала. Если подшипники дифференциала не предполагается заменять, помечаем их наружные кольца, чтобы при сборке заднего моста установить на прежние места.
Двумя щупами проверяем с двух сторон каждой из полуосевых шестерен осевые люфты в корпусе дифференциала, которые должны быть в пределах 0,03-0,05 мм. Изношенные детали следует заменить. Помечаем положение ведомой шестерни на корпусе дифференциала.
Головкой «на 15» отворачиваем десять болтов крепления ведомой шестерни к корпусу дифференциала.
Выколоткой из мягкого металла выбиваем болты из отверстий. Легкими ударами молотка через выколотку из мягкого металла сбиваем шестерню с корпуса дифференциала.
. и снимаем ведомую шестерню заднего моста с корпуса дифференциала.
Через тонкий стальной стержень выбиваем стопор оси сателлитов.
Поворачивая (на шестернях полуосей), устанавливаем сателлиты напротив окон корпуса дифференциала. Вынимаем шайбы сателлитов.
. и сами сателлиты.
Предупреждение: Не путайте шайбы разных шестерен полуосей и сателлитов, чтобы при необходимости собрать их вновь приработавшимися парами.
Вынимаем шестерню одной из полуосей.
. и снимаем с нее шайбу. Аналогично вынимаем шестерню второй полуоси.
Съемником спрессовываем внутреннее кольцо одного из подшипников дифференциала. При отсутствии съемника вставляем зубило между торцом внутреннего кольца подшипника и корпусом дифференциала. Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника. В образовавшийся зазор вставляем две отвертки или монтажные лопатки и спрессовываем внутреннее кольцо подшипника дифференциала с сепаратором и роликами. Аналогично спрессовываем с корпуса дифференциала внутреннее кольцо с сепаратором и роликами другого подшипника.
Если подшипники дифференциала предполагается повторно использовать, следует связать проволокой соответствующие друг другу их наружные и внутренние кольца. Вращая ведущую шестерню заднего моста за фланец, можно приблизительно оценить состояние ее подшипников. Вал должен вращаться легко, без заеданий, люфтов и шума. Устанавливаем на штатив индикатор (часового типа) с ценой деления не более 0,01 мм, упирая его ножку в торец фланца ведущей шестерни заднего моста.
. и перемещая вал за фланец, замеряем осевой люфт ведущей шестерни. Величину люфта записываем. Если осевой люфт больше 0,1 мм, убеждаемся, что причиной этого не является гайка крепления фланца ведущей шестерни, не затянутая до нормы.
Для устранения люфта необходимо вынуть регулировочную шайбу, установленную на вале шестерни, и микрометром измерить ее высоту. Снимаем фланец ведущей шестерни.
Вынимаем ведущую шестерню заднего моста автомобиля Волга ГАЗ 31105 с регулировочной шайбой из картера заднего моста (шестерню можно выбить ударами молотка по торцу вала через проставку из мягкого металла).
Поддев отверткой, вынимаем сальник ведущей шестерни заднего моста.
Вынимаем внутреннее кольцо с сепаратором и роликами переднего подшипника ведущей шестерни заднего моста.
Для добавления комментариев нужна регистриция
Устройство и схема редуктора заднего моста
Редуктор — это сложное техническое устройство, состоящее из взаимодействующих между собой подвижных деталей.
Редуктор располагается в заднем мосте. Поэтому сначала рассмотрим схема заднего моста в разрезе.
- 1-подшипник дифференциала;
- 2-сапун;
- 3-корпус дифференциала;
- 4-ведомая шестерня главной передачи;
- 5-сателлит;
- 6-полуосевая шестерня;
- 7-болты крепления редуктора к картеру заднего моста;
- 8-подшипники ведущей шестерни;
- 9-манжета фланца ведущей шестерни;
- 10-фланец;
- 11-гайка ведущей шестерни;
- 12-кольцо грязеотражательное;
- 13-распорная втулка;
- 14-регулировочная прокладка (кольцо);
- 15-ведущая шестерня;
- 16-ось сателлитов;
- 17-картер редуктора;
- 18-балка заднего моста.
В конструкцию редуктора заднего моста входят следующие основные детали:
- ведущая шестеренка;
- ведомая шестеренка;
- штифт направления;
- сальники;
- барабан;
- подшипники и их крепления;
- стопорная пластина;
- сапун;
- хвостовик.
В состав главной передачи входят 2 шестеренки: ведущая и ведомая. Зацепление у них выполнено гипоидное, из-за чего зубья шестерни имеют хорошее скольжение.
Чтобы было понятно, что такое гипоидная, оно же — гиперболоидное, оно же — спироидное зацепление, приведу виды зацеплений зубчатых передач.
От двигателя мощность сначала получает ведущая шестерня, затем — ведомая. Размеры шестеренок влияют на передаточное число и частоту вращения.
Двойная ГП, в свою очередь, бывает:
- двойной;
- разнесенной.
Двойная ГП имеет простую конструкцию. Основные детали ГП двойного типа принимают основную нагрузку и имеют большее передаточное отношение.
Что касается ГП разнесенного типа, то она имеет сложную конструкцию, по габаритным размерам меньше и эффективнее в работе. Установка разнесенного ГП позволяет повысить дорожный просвет (клиренс). Существуют также специальные проставки для клиренса, подложив которые под пружины и амортизаторы, автомобиль стает выше.
Виды одинарных передач:
- Цилиндрическая. Это самая простая схема передачи крутящего момента. Шестерни находятся в одной плоскости. Такое зацепление обеспечивает максимальный КПД.
- Гипоидная. Изготовление сложнее, конструкция имеет меньший вес и размеры, КПД — средний.
- Коническая. Шестерни в конической передачи располагаются перпендикулярно друг другу, из-за чего габариты такой такой
- Червячная. Такая передача бесшумная, работает мягко, но вырабатывает самое маленькое значение КПД.
В сложных конструкциях самый распространенный вид передачи — это гипоидная. Шестерни в нем располагаются друг к другу под некоторым углом. Из-за такого расположения контактирующих зубьев шестеренок, такой узел работает плавно, имеет меньший износ.
Конструкция заднего моста
Сварная жесткая балка выполнена из штампованных стальных листов и состоит из картера главной передачи и запрессованных в нее кожухов полуосей (тип «банджо»). Дополнительно приварены подкладки рессор, кронштейны амортизаторов, крепление редуктора, задняя крышка, цапфы с фланцами для крепления ступиц, стойка для регулятора тормозов. Сверху на кожухе левой полуоси находится сапун для вентиляции и защиты от повышения давления.
Главная передача и дифференциал съемные, в картере крепятся болтами. Для обеспечения плавности хода, малого уровня шума, высокой нагрузочной способности при малых габаритах применяется гипоидная передача со смещенной вниз осью ведущей шестерни. Передаточное число для модификаций с двигателями ЗМЗ 5,125 и 4,556 для двигателя УМЗ. Возможна комплектация части автомобилей неразборным задним мостом старого образца. Шестерни главной передачи подбираются парой по пятну контакта и шуму, поэтому их замену необходимо проводить также в сборе.
Возможные неисправности
Проблема – во время движения раздаётся металлический шум
- Подшипник ведущей шестерни неисправен или попросту развалился. Лечится это покупкой и установкой нового.
- Кольца подшипников ослабли в своей нише. Требуется ремонт или замена изношенных элементов.
- Стирание зубьев шестерёнки основной передачи – замена шестерёнки.
- Боковое расстояние между зубцами основной передачи нарушено – ремонт с восстановлением прежнего расстояния.
- На подшипнике ведущей шестерни сбито преднатяжение. Восстановить прежнее преднатяжение. В случае большой выработки – поставить новый подшипник.
- Ведомая шестерня ослабла в своём замке – подтянуть гайки крепления ведомой шестерни Волги 31105.
- Нарушена целостность зубьев шестерёнок основной передачи. Происходит из-за сбившегося зазора или некачественной смазки механизма. В этом случае требуется замена обеих шестерёнок основной передачи.
Газ 3110 задний мост устройство
› Автоваз
20.08.2019
Описание конструкции моста ГАЗ 3110 волга:

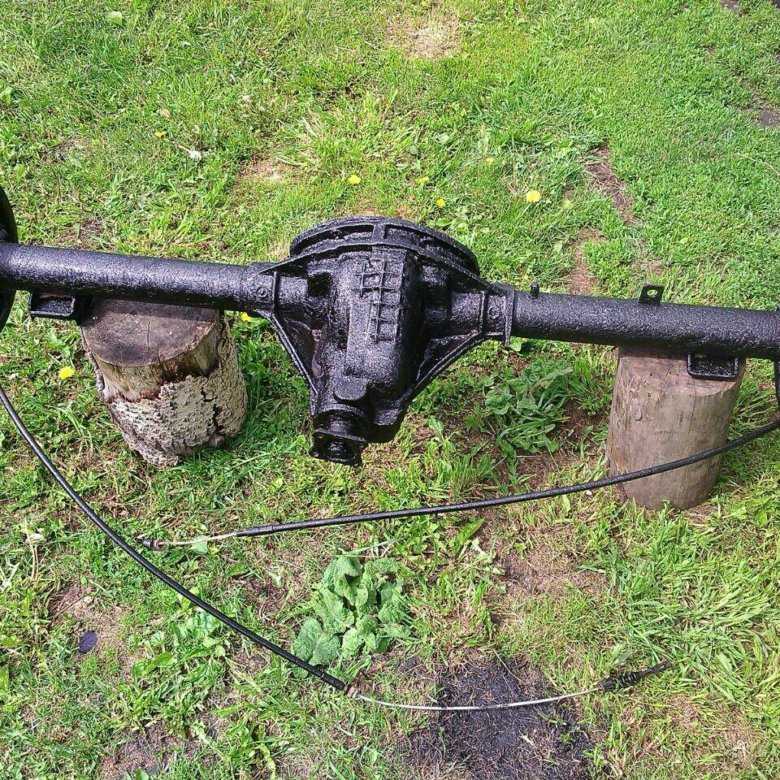

Корпус заднего моста состоит из чугунного картера с крышкой и запресованных в него с двух сторон стальных труб полуосей. К их торцам приварены фланцы с посадочными местами под подшипники полуосей. передача гипоидная в которой 10 зубьев ведущей шестерни и 39 ведомой. Передаточное число редуктора 3,9.
Дифференциал конический, шестеренчатый. Состоит из корпуса, в котором на оси размещены два сателита и две шестерни, находящихся с ними в зацеплении. Снаружи к корпусу дифференциала крепится болтами ведомая шестерня.
Корпус дифференциала установлен в картере заднего моста на двух конических подшипниках, упирающимися торцами в регулировочные резьбовые гайки.
Предварительный натяг подшипников дифференциала регулируется затягиванием или отпусканием регулировочных гаек. При этом перемещается корпус самого дифференциала, чем достигается возможность регулировки зацепления шестерен. Ведущая шестерня устанавливается в горловине картера в двух конических роликовых подшипниках. Ее осевая регулировка производится подбором регулировочного кольца, а регулировка подшипников — регулировочными шайбами.
Трансмиссионное масло заливается в редуктор моста через резьбовое отверстие в крышке картера, а сливается через пробку в нижней части моста.
Неисправности заднего моста Газ 3110 — 31105 «Волга»
В перечень неисправностей входит повышенный шум подшипников полуосей, износ главной пары редуктора, выход из строя сателитов, ослабление крепления гайки фланца и др.
Снятие моста газ 3110 с автомобиля
- Работы по снятию моста ам Волга удобнее всего выполнять на подъемнике. Ослабляются гайки крепления задних колес. Вывешивается задняя часть автомобиля и снимаются колеса.
- Отсоединяем карданный вал от фланца ведущей шестерни заднего моста.
- Отсоединяем от уравнителя тросы привода стояночного тормоза.
- Снимаем тормозной шланг.
- Отсоединяем стойку регулятора тормозных усилий от кронштейна заднего моста.
- Отсоединяем амортизаторы, снимаем стремянки.
- Приподняв мост над рессорами вынимаем его. Задний мост на ам. Волга 3110 весит примерно 85 кг. поэтому снимать его желательно вдвоем.
После ремонта устанавливается мост ГАЗ 3110 — 31105 в обратной последовательности.
На нашей авторазборке можно приобрести или запчасти к мосту. На весь приобретенный товар предоставляется гарантия. Выписывается товарный чек. Возможна доставка.
Узнать о наличии запчастей на Волгу ГАЗ 3110 — 31105. можно по т.
Покупаем автомобили «Волга», «Газель» на разборку. Выезд оценщика бесплатно. Эвакуатор бесплатно. Оплата сразу. т.
Регулировка редуктора ведущего моста автомобилей ГАЗ, это создание требуемого преднатяга подшипников и регулировка зацепления. Регулировка зацепления включает два этапа. Установка ведущей шестерни в номинальное положение относительно ведомой шестерни при помощи регулировочного кольца, и регулировка бокового зазора в зацеплении.
Редуктор ведущего моста автомобиля ГАЗ-3110 Волга
Выпрессовав наружные кольца старых подшипников, запрессовываем кольца новых. В картер редуктора ведущего моста автомобилей ГАЗ устанавливаем оправку с внутренним кольцом в сборе заднего подшипника, но без регулировочного и распорного колец. После установки внутреннего кольца в сборе переднего подшипника, фланца и шайбы, затягиваем гайку (S27, М20х1,5) до появления момента сопротивления вращению оправки 17,5-22,5 кгссм. На радиусе отверстий фланца (R=4 см) это будет соответствовать усилию 4,4-5,6 кгс.
При затягивании гайки проворачиваем оправку для установки роликов в подшипниках. Вместо коробки дифференциала устанавливаем оправку, болты (S17, СпМ12х2) затягиваем моментом 2-3 кгсм.
Расчет толщины регулировочного кольца редуктора ведущего моста автомобилей Волга и Газель
Расчет толщины регулировочного кольца Sn редуктора ведущего моста автомобилей Волга и Газель проводится иначе, чем у автомобилей ВАЗ. Здесь при расчете Sn используется контрольный размер 109,5 мм, учитывающий и отклонение зубчатого венца от базового торца — D. Регулировочным кольцом необходимо обеспечить положение переднего (базового) торца зубчатого венца ведущей шестерни на расстоянии 109,5 мм от оси дифференциала (ведомой шестерни).
Замена масла
В редукторе автомобиля ГАЗ-31105 масло желательно менять каждые 30-40 тыс. пробега. Для этого потребуется старая ёмкость объёмом не менее полутора литров, плоская отвёртка, шестигранник на 12 и гаечный ключ на 30. Полезный совет! Перед заменой рекомендуется проехать 5-10 км. Масло моста должно нагреться – это будет способствовать его лучшему вытеканию. Эти действия удобнее выполнять на подъёмнике или эстакаде:
- под редуктор устанавливается ёмкость для старого масла;
- сливное отверстие расположено в нижней задней части редуктора. Плоской отвёрткой из неё вынимается резиновая защитная пломба;
- пробка сливного отверстия моста откручивается шестигранником на 12, она может прикипеть и забиться грязью, поэтому придётся приложить определённое усилие;
Сколько весит автомобиль ГАЗ на металлолом

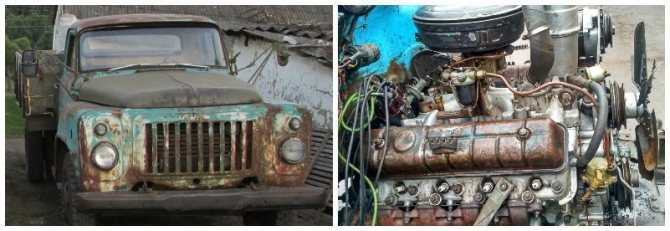

В результате длительной эксплуатации большая часть автомобилей советского производства пришла в негодность. Вполне понятным становится вопрос о том, сколько весит ГАЗ 3110 на металлолом. Подобный интерес не ограничивается одной маркой авто, распространяясь на весь спектр транспортных средств, выпускаемых отечественным автопромом. ГАЗ 3110 имеет вес, приближенный к 1500 кг. Желающим сдать данный автомобиль на лом, необходимо ознакомиться с принципами этой процедуры. При утилизации транспортного средства целиком, сотрудники пунктов приема металла вычтут 30% от его общей массы. Условно, данный процент отражает долю неметаллических элементов и загрязнений, образовавшихся в процессе эксплуатации.
Не меньшей популярностью пользовались и другие автомобили отечественного производства. Поэтому, сколько весит ГАЗ 31029 на металлолом (1420 кг), также стремится узнать значительное число людей. Безусловно, вес транспорта – ключевой фактор в определении размера прибыли от утилизации. Следует помнить, что собственник машины в состоянии самостоятельно регулировать величину полученного дохода. Альтернативой сдачи на лом целого автомобиля станет самостоятельная разборка, так можно отсортировать различные виды металлов. Сдав их по отдельности, реально выручить более значимую сумму средств. При наличии качественных запасных частей, их можно реализовать по объявлению или любым другим способом.
Особенности утилизации грузовых автомобилей
Сколько весит ГАЗ 3307 бортовой на металлолом? Подобные вопросы – не редкость на территории постсоветского пространства. Определение точного веса лома станет возможным после уточнения массы неметаллических включений. К последним относят обшивочный материал кабины, колеса, стекла, пластик и прочие элементы. Зрительно, приемщик определяет вес засора. Следует учитывать, что компании, специализирующиеся на приеме лома или утилизации машин, используют различную ценовую политику. Поэтому, прежде чем обратиться в определенную организацию, целесообразно проанализировать стоимость металла в конкретном регионе.
Для того чтобы совершить выгодный обмен ненужного автомобиля на денежные знаки, недостаточно знать, сколько весит ГАЗ 53 (или другая марка) при желании сдать на металлолом. Расчет стоимости транспортного средства в качестве лома осуществляется в несколько этапов:
- определяется общий вес автомобиля;
- вычисляется масса отдельных элементов конструкции – рамы, кузова и прочих;
- устанавливается вид металла, лежащего в основе запчастей;
- производится расчет итоговой стоимости, согласно действующему прайсу организации.
Для того чтобы получить реальную сумму выручки, необходимо чистый вес умножить на актуальную цену лома. На сумму полученных средств могут повлиять и транспортные расходы, связанные с доставкой грузовика в приемный пункт.
Независимо от размера дополнительных затрат, утилизация старых транспортных средств является экономически выгодной. Кроме того, это доступная возможность освободить полезную площадь от ненужного хлама, сколько бы его не накопилось.
Источник
Ремонт и замена редуктора
На необходимость выполнить ремонт указывают посторонние шумы заднего моста. Чаще это гудение, реже подвывание, сила звука может быть от малозаметной до вызывающей дискомфорт. Условно допустимым является только несильное гудение на некоторых режимах, избегая их, можно еще эксплуатировать редуктор Газели.
Кроме стандартных двух вариантов редуктора для Газели имеются модификации с самоблокирующимся дифференциалом. Максимальный коэффициент блокировки 70–80% (полная блокировка невозможна), цена выше в 2–3 раза, требуется применение специального трансмиссионного масла. Возможна установка редуктора от Соболя, динамика автомобиля улучшится, но ресурс будет меньше. Совсем редким является узел с электронным управлением блокировкой, его цена в 4–5 раз выше, чем у штатного редуктора.
Для продления срока службы редуктора заднего моста выполняйте по возможности следующие правила:
- не превышайте максимальную грузоподъ емность автомобиля, особенно при высокой температуре;
- используйте первую передачу только для трогания с места, делайте это плавно;
- старайтесь не буксовать;
- вовремя проводите обслуживание, используя качественное масло.
Как происходит регулировка редуктора заднего моста?
Регулировка редуктора заднего моста производится в тех случаях, когда он начал вас беспокоить характерным гулом, который слышен уже при скорости от 30 километров в час (на КамАЗе до 80 километров в час). Сама причина может появиться из-за больших постоянных перегрузок автомобиля или же при постоянной езде с прицепами, а может и обычным механическим повреждением. Поэтому следующей вашей реакцией будет визуальная проверка агрегата.
Сальники и фланцы, подшипники, сателлиты (звездообразный элемент в дифференциале) и их оси – все это снимается и осматривается, в случае износа – меняется. Как должны выглядеть все эти детали, вы можете поинтересоваться в руководстве по эксплуатации автомобиля, если до этого не приходилось держать их в руках. Для ВАЗа замена обойдется недорого, если взялись за иномарку, то для начала наведите справки по текущим прейскурантам.
Теперь, когда по-отдельности детали все проверены и считаются исправными, начинаем собирать редуктор. Первой пойдет ведущая шестерня, к ней – регулировочная шайба, распорная втулка с подшипниками, фланец. Теперь нужно затянуть гайку с определенным усилием, для этого можно использовать спецключ с встроенным динамометром, если такового нет, то придется постоянно пользоваться мерным рычагом с безменом. Т.е
каждый миллиметр хода рычага придется сопровождать измерением давления на него с помощью безмена, это хлопотно, но осторожность и точность тут необходимы. Гайка должна быть затянута на 1 Ньютон
При этом фланец должен быть неподвижен, его закрепляют специализированным ключом с распорками, как раз подходящими под пазы этого фланца.
Сейчас ставим ведомую шестерню на ее законное место, т.е. в корпус дифференциала, и затягиваем болты. Теперь и начинается непосредственная регулировка люфта. После того, как все установлено, гайки затягиваются до минимального упора, и проворачивается ведомая шестерня. После смотрим, есть ли у нее небольшой люфт, для этого покачиваем ее из стороны в сторону. Люфт должен быть, но небольшой! Это своеобразный запас для нагрева редуктора во время движения, чтобы ничего не лопнуло.
Теперь заключительный этап. Проверяем расстояние между болтами, которые удерживают гайки, недавно нами закручиваемые. Используйте штангенциркуль, нам нужны точные цифры. Измерив расстояние, подходим с другой стороны плоскости и теперь затягиваем гайки, лучше на одинаковую величину, например, на 1 паз. Измеряем опять расстояние между болтами, оно должно было измениться на небольшую величину около 1,5-2 мм
Если так и есть, остается проверить шестерню на люфт, важно, чтобы он остался таким же, как мы его только что настроили. На этом регулировка считается завершенной
ГАЗ 32214 на металлолом, сколько весит и какая это категория металлолома?
Вопрос: Добрый день! Подскажите, пожалуйста, сколько будет весит разукомплектованный автомобиль ГАЗ 32214? К какому классу, категории и виду отнесется лом от автомобиля?
ОТВЕТ: Здравствуйте, точно сказать не сможем, но по опыту: если снаряженная масса этого автомобиля составляет 2500 килограмм (из справочной документации), то масса всего металла, которая пойдет на сдачу, выйдет порядка 1700-1900 килограмм – остальное уйдет на мусор или засор.
Причем засор будет в любом случае, минимально его поставят 5%, а максимально уже зависит от приемщика – может дойти и до 30%. Чем больше “мусора” (неметаллических отходов) останется в машине – резина, стекла, сиденья, обшивка и т.д. – тем больше будет засор, но максимальный не должен превышать 30%. Такой максимальный засор должен быть у целой, не разобранной машины, со всеми неметаллическими ее частями. Поэтому Вы можете ничего не трогать, ничего не разбирать, а просто получить деньги за вычетом максимального процента засора. Если на приемке металлолома засор будут ставить больше 30% – ищите другие пункты.
Что касается категории металлолома, то данный автомобиль ГАЗ 32214 должен приниматься по категории 5А – нагабарит.
Если сдавать по отдельности, то некоторые части автомобиля будут относиться к категории 3А – самая дорогая категория лома (мелкие тяжелые детали – щрусы, шестерни, валы и т.д.), некоторые к жести – 12А (тонколистовой лом – кузов), но т.к. автомобиль идет в сборе, то приемщику проще и выгоднее обозначить и цену и категорию “вкруг”, т.е. поставить негабарит – 5А.
Советуем также прочитать историю нашего читателя о том, как он сдавал 3 Москвича 412 в лом, под названием “Машину в последний путь“.
Источник
