Как заменить подшипник ступицы уаз: нюансы и аналоги

Снятие, разборка и сборка ступиц УАЗ – Ступицы, колёса и шины – УАЗ

Снятие ступиц производите в следующем порядке:

1. Снимите колесо со ступицы (см. раздел «Снятие колес, разборка и сборка шин»)
2. Отверните болты крепления полуоси и снимите полуось заднего моста (защитный колпак ступицы, муфту отключения колес и ведущий фланец переднего моста)
3. Отогните ус стопорной шайбы, отверните контргайку и снимите стопорную шайбу
4. Отверните гайку регулировки подшипников и снимите упорную шайбу
5. Снимите с цапфы ступицу с барабаном, подшипниками, манжетой и упорной шайбой манжеты.

Для замены износившихся или поврежденных подшипников разберите ступицу в следующем порядке:

Выпрессуйте наружное кольцо внутреннего подшипника приспособлением (рис. 207). Одновременно с наружным кольцом будет выпрессована манжета с упорной шайбой и внутренним кольцом этого подшипника

Эту операцию выполняйте осторожно, чтобы не повредить манжету. Рис. 207

Выпрессовка наружного кольца внутреннего подшипника ступицы Снимите упорное кольцо внутреннего подшипника с помощью щипцов (рис. 208) Рис. 208. Снятие упорного кольца подшипника ступицы колеса Сдвиньте наружное кольцо наружного подшипника до упора в выступ ступицы, чтобы освободить упорное кольцо. Снимите упорное кольцо наружного подшипника с помощью щипцов. Выпрессуйте наружное кольцо наружного подшипника приспособлением (рис. 209) Pec. 209. Выпрессовка наружного кольца наружного подшипника ступицы

207. Выпрессовка наружного кольца внутреннего подшипника ступицы Снимите упорное кольцо внутреннего подшипника с помощью щипцов (рис. 208) Рис. 208. Снятие упорного кольца подшипника ступицы колеса Сдвиньте наружное кольцо наружного подшипника до упора в выступ ступицы, чтобы освободить упорное кольцо. Снимите упорное кольцо наружного подшипника с помощью щипцов. Выпрессуйте наружное кольцо наружного подшипника приспособлением (рис. 209) Pec. 209. Выпрессовка наружного кольца наружного подшипника ступицы

Сборку ступицы производите в обратном порядке с учетом следующего:

1. При замене подшипников замените и наружные кольца. Вновь установленные наружные кольца подшипников ступиц колес должны быть плотно прижаты к своим упорным кольцам, иначе после регулировки подшипников появится зазор. Указанную операцию производите тугой затяжкой подшипников гайками после установки собранных ступиц на цапфу (перед регулировкой). Между манжетой и внутренним подшипником обязательно установите упорную шайбу, иначе при снятии ступицы с цапфы манжета может быть повреждена. При сборке ступицы манжету необходимо запрессовать до упора в упорную шайбу.
2. Запрессовку манжеты и наружных колец подшипников производите кольцевой оправкой (рис. 210)

   Рис. 210. Запрессовка манжеты и наружных колец подшипников ступицы

3. Перед установкой ступицы на цапфу заложите в подшипники смазку согласно указаниям таблицы смазывания.
4. При сборке помните, что между наружным подшипником и гайкой регулировки подшипников устанавливается термически обработанная упорная шайба. При отсутствии шайбы регулировочная гайка может выйти из строя.
5. Если на усах стопорной шайбы есть хотя бы незначительные трещины, замените ее, иначе возможна поломка усов шайбы и самоотворачивание (или самозатяжка) гаек, что выведет из строя подшипники.
6. После установки ступицы с барабаном на цапфу отрегулируйте затяжку подшипников.

Снятие колеса с автомобиля производите в следующем порядке:

1. Ослабьте гайки крепления колес.
2. Вывесите домкратом колесо, которое подлежит замене.
3. Отверните гайки крепления колеса и снимите колесо со ступицы.

Установку колеса на ступицу производите в обратном порядке.

Переборка ступиц УАЗ : http://uaz.service-manual.company/stupitsi-kolyosa-i-shini/snyatie-razborka-i-sborka-stupits-uaz/

Увеличение артикуляции передней подвески Уаз Патриот своими руками

Передняя подвеска, с самого начала заметил, что расстояние до отбойников примерно 3 сантиметра, что считаю крайне мало, видны следы работы отбойников. Ну и спереди как-то каждую выбоинку чувствуешь, а машину на ямках раскачивает так, как будто кроме стабилизатора там никаких пружин и нету.

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел:1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р.2) Амортизаторы задние MONROE D4445 2 шт — 5052 р.3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм.Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

Автосервис ремонтирует следующие модели автомобилей УАЗ:

УАЗ Patriot. Современное и мощное авто, в котором воплотились все наработки отечественного автопрома. Его выбирают люди, которые ведут активный образ жизни. Полный привод дает возможность комфортно ощущать себя в условиях бездорожья, а мощный двигатель разгоняет внедорожник до 150 км/ч

Производитель при разработке особое внимание обратил на надежную работу узлов авто в экстремальных условиях

УАЗ Patriot даже в базовой комплектации оснащается центральным замком, электроподогревом кресел и стекла, гидроусилителем руля, штампованными дисками.

УАЗ Hunter. Специалисты завода учли все преимущества легендарного военного внедорожника, и дали ему новых возможностей. В частности, инженеры разработали новые сиденья, рулевое колесо, зеркала заднего вида, салон отделали ковролином. Машина рассчитана на эксплуатацию в сложных условиях: при температуре от -45 до +40°С. УАЗ Hunter оснащен мостом типа «Спайсер», имеет пружинную систему подвески и использует дисковые тормоза. К преимуществам этого авто относят комфортный салон; мощный, но экономичный двигатель; новые силовые агрегаты и обновленную подвеску.

УАЗ «Буханка». «Головастик» или «Таблетка», как их называют в народе, представляет собой грузовой автомобиль, оснащенный рамной конструкцией и имеющий повышенную проходимость. Комплектуется 4-цилиндровым двигателем, мощностью от 76 до 86 л.с. Авто производится различных модификаций: грузопассажирский или фургонный вариант.

Если вам нужно качественное обслуживание и технический осмотр автомобилей УАЗ (дизель/бензин), то обращайтесь к нам.

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

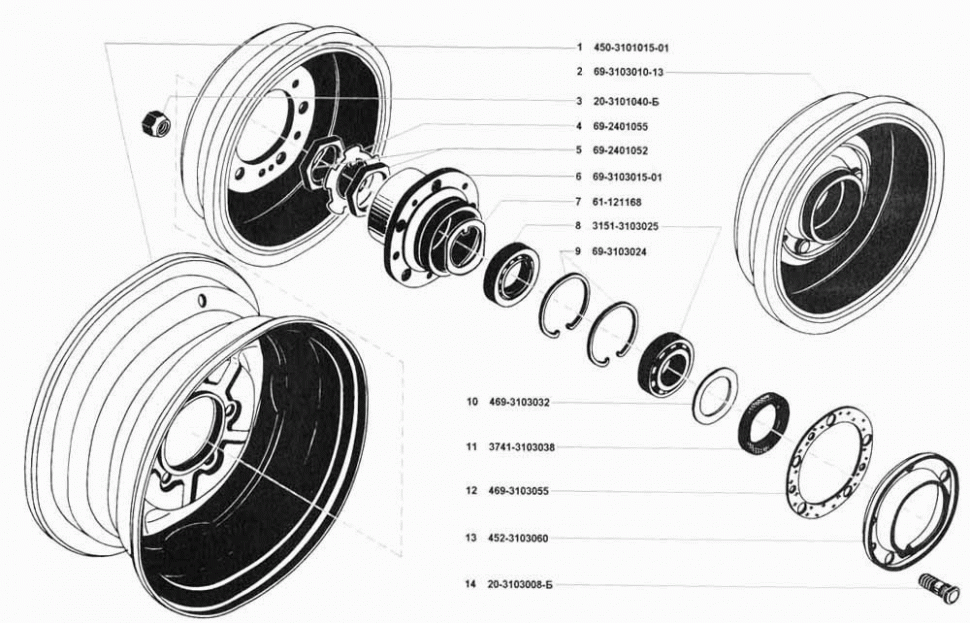

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.

Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.

Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.

Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.

Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес

Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля

Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.

Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :

1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.

6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.

Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.

Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Может возникать в случаях :

— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.

Как определить износ?

Поскольку данный элемент взаимодействует со ступицей, то поломки будут связаны с колесом. Определить неисправность подшипника достаточно просто. На ходу вы будете слышать «сухой хруст» (так перекатываются сферические механизмы). Это означает, что внутренняя обойма разбита и иголки крутятся неравномерно. Со временем этот звук будет усиливаться.

Вдобавок неисправность может сопровождаться вибрациями. Они могут передаваться на руль и на сам кузов. Ездить на таком автомобиле крайне опасно, поскольку есть риск клина колеса. На большой скорости это может вызвать неуправляемый занос.

Если игнорировать проблему и дальше, автомобиль начнет тянуть в одну из сторон. Придется постоянно улавливать руль, чтобы продолжить прямолинейное движение.

Пошаговая инструкция по замене шкворней на УАЗе своими руками

Удобная замена шкворней на УАЗ подразумевает поднятие внедорожника на гидравлическом подъемнике или установку на смотровую яму. В крайнем случае работы можно проводить на ровной площадки с использованием противооткатных упоров. Стоит заметить, что процесс замены шкворней на УАЗ «Патриот» практически ничем не отличается от таких же работ с обычными «буханками», «фермерами» и т. д.

Шкворень переднего моста на Patriot

Необходимые инструменты и средства

Если детали будут меняться на смотровой яме или площадке, поставьте на ручник (для подстраховки включите 1-ю передачу), под задние колеса – упоры, приготовьте козлы для вывешивания. Из инструментов и оборудования понадобятся:

• домкрат;
• баллонный ключ;
• рожковые, накидные ключи и головки с воротком;
• монтажка;
• молоток, плоская отвертка, плоскогубцы;
• линейка;
• шприц для смазки.

Разборка

Снимите колесо, вытащите тормозные колодки и открутите суппорт в сборе. Чтобы он не мешал, привяжите его рядом в удобном месте

Соблюдайте осторожность, чтобы не испортить тормозной шланг

Далее:

1. Снимите рулевую тягу. Вытащите пассатижами шплинт, стопорящий гайку рулевого наконечника. Теперь ее можно открутить ключом на 19;
2. Чтобы демонтировать наконечник, между тягой и рычагом вставьте монтажку, и, навалившись на нее, стукните молотком прямо в торец рычага;
3. Отсоедините кулак от картера, отвернув 5 метизов ключом на 14 или 13;
4. Просуньте отвертку меж фланцами и разведите их;
5. На них имеется пара отверстий с резьбой, предусмотренных для разборки узла. Если ввернуть в них болты, стык раздвинется.

Как правильно снять механизм

Около моста положите колесо внешней стороной кверху. Механизм извлекайте вместе с полуосью. Поставьте его на колесный диск в вертикальном положении. В этом случае шпильки точно войдут в отверстия. Конечно, если имеется стол, лучше работать на нем. Но если нет, колесо все же лучше, чем пол или земля.

Линейкой измерьте расстояние от гайки (она нужна для регулировок) до верхней части резьбы. Результат запишите. Далее понадобится спецключ, обычно входящий в набор нового шкворня. Инструментом отверните втулку. Если не получается, сначала попробуйте воздействовать на нее аэрозолем (WD40). При отсутствии результата прогрейте проблемное место газовой горелкой (баллончик). На сальнике — гайки, которые требуется отвернуть. В итоге кулак отделится от ШРУСа. Извлеките старые изделия, отверткой удалите то, что осталось от вкладышей. Их посадочные места тоже освободите от загрязнений.

Установка

Возьмите вкладыш: его усики должны совпасть с пазами в посадочном месте шкворня

Возьмите старый узел, молоток и осторожно осадите вкладыш. Как только звук удара станет звонким, прекращайте стучать: деталь на месте! Если у шкворня нет отверстия по тавотницу, набейте смазку

Регулировка шкворня и сборка

Установите шкворень, заверните гайку. Посмотрите ваши «записи»: вворачивать метиз нужно на такое же расстояние, какое было. Т. е. от отливки до сферической поверхности кулака с одной и другой стороны. При отличающимся расстоянии откручивайте гайку с одной стороны и закручивайте с другой: это вызовет смещение первой части кулака относительно второй. Регулировку шкворней на УАЗ можно считать законченной. Далее до упора затяните гайки, а потом немного открутите где-то на 1/6 оборота. Вверните тавотницы и прошприцуйте узел до тех пор, пока смазка не полезет из соединений.

Поставьте узел на автомобиль и произведите сборку в обратном порядке. По окончании проверьте качество работы. Покачайте колесо в вертикальной плоскости. Если чувствуется биение, подтяните гайки. Заворачивать надо одинаково: если верхнюю на пол оборота, то и нижнюю на столько же. Теперь проверьте колесо по горизонтали: покачайте его (как будто машина проходит поворот). Усилие должно быть, но небольшим. При тяжелом движении колеса ослабьте гайки и наоборот. На последнем этапе поставьте на место поперечную тягу.

После окончания работ произведите повторную регулировку и смазку через 500 км пробега. В дальнейшем обслуживание производится в соответствии с инструкцией по эксплуатации.

Заключение

Итак, мы выяснили, как самостоятельно заменить подшипник ступицы на автомобиле УАЗ и каковы его симптомы неисправности. Дабы исключить преждевременный износ, стоит обеспечить игольчатый элемент качественной смазкой и исключить перекосы при установке.

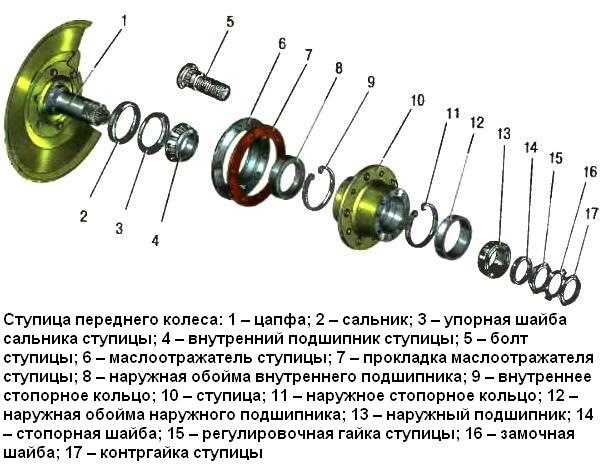

Подшипники ступицы переднего моста на УАЗ Патриот заменяют при повышенном шуме, при вращении колеса и когда невозможно добиться необходимого зазора в подшипниках.
Часть автомобилей UAZ Patriot оснащена антиблокировочной системой тормозов, на ступицах автомобилей с этой системой установлены задающие кольца датчиков частоты вращения колес.

Причинами преждевременного износа подшипника являются:

недостаточная смазка подшипника;
слабая затяжка подшипника, при которой возникают удары, разрушающие подшипники;
тугая затяжка подшипников, при сильной затяжке происходит сильный нагрев подшипников, смазка вытекает.
Для выполнения работы понадобится съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток.

Подготавливаем автомобиль для выполнения работы.

Отверткой выворачиваем три винта крепления защитного колпака муфты отключения колеса (хаба) и снимаем колпак.

Отворачиваем шесть болтов крепления муфты отключения колеса, удерживая от проворачивания монтажной лопаткой и снимаем муфту.

С помощью зубила и молотка отгибаем лепесток замочной шайбы.

Специальным трубчатым ключом на 55 откручиваем контргайку.

Извлекаем контргайку. Поддев отверткой извлекаем замочную шайбу.

С помощью ударной отвертки откручиваем три винта крепления тормозного диска к ступице колеса и снимаем диск.

Трубчатым ключом на 55 откручиваем гайку ступицы.

Извлекаем ступицу в сборе с подшипниками. Если очень плотно внутренние обоймы подшипников сидят на цапфе, то ступицу снимаем с помощью съемника.
На автомобилях с АБС на ступицах стоят задающие кольца датчиков частоты вращения колес.

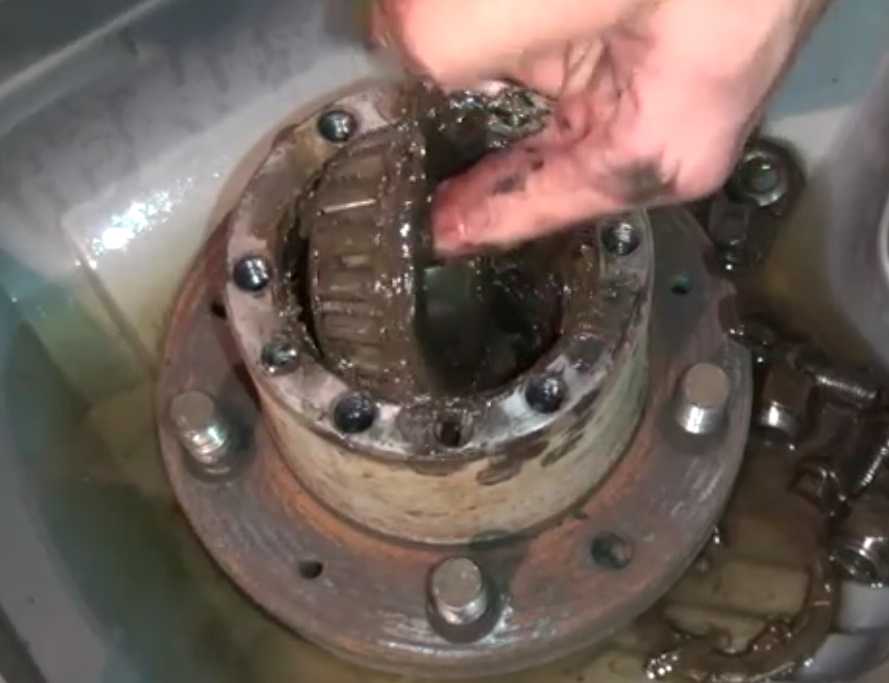

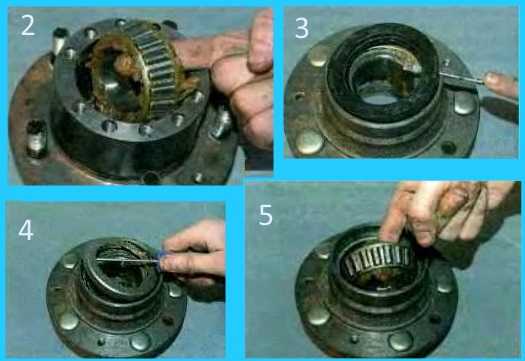

Извлекаем внутреннее кольцо наружного подшипника ступицы.

Переворачиваем ступицу, и поддев отверткой извлекаем сальник из ступицы, стараясь при этом не повредить упорную шайбу.

Извлекаем упорную шайбу манжеты ступицы.

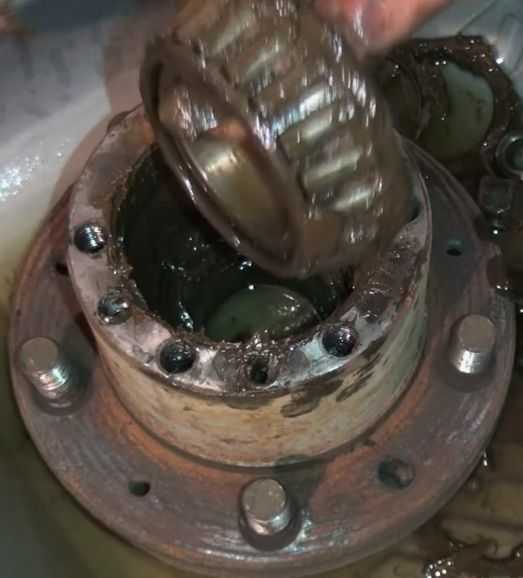

Вынимаем внутреннее кольцо внутреннего подшипника ступицы.

Промываем все детали дизельным топливом или керосином. Осматриваем внутренние и наружные кольца подшипников и ролики подшипников. Дефектные подшипники нужно обязательно заменить. Заменять нужно вместе с наружными кольцами подшипников. Наружный и внутренний подшипники заменяем одновременно.

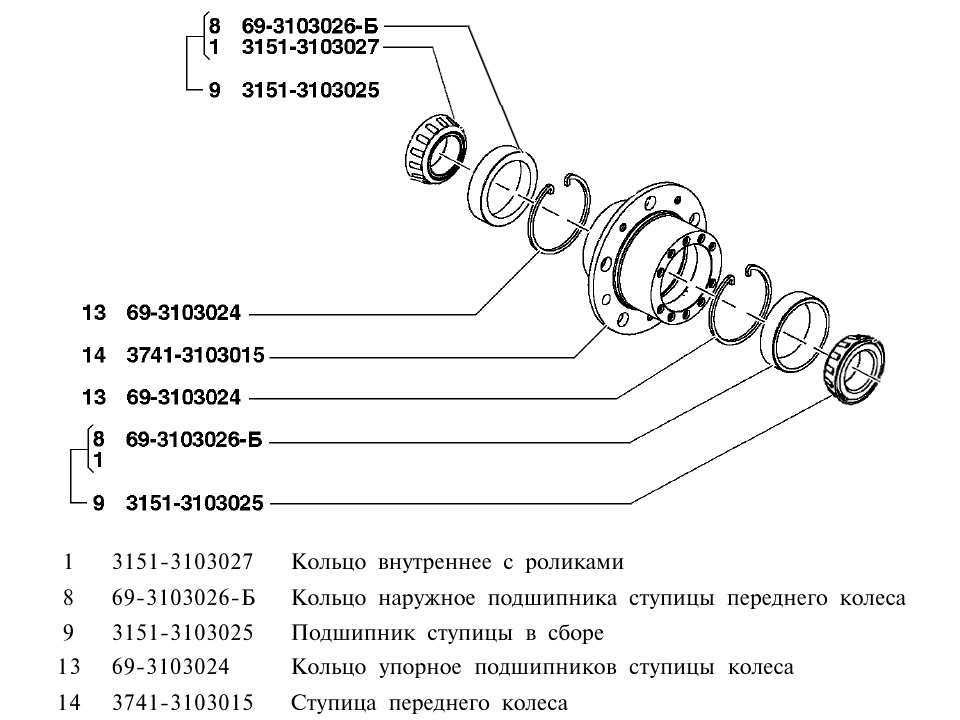

➤ Подшипник ступицы колеса роликовый конический однорядный – 127509АК

➤ Манжета ступицы колеса – 3741-3103038

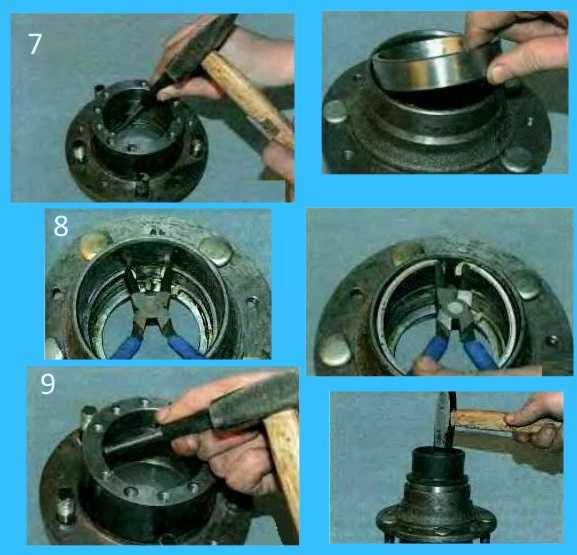

С помощью бородка легкими ударами молотка по периметру наружного кольца внутреннего подшипника выпрессовываем кольцо из ступицы.

Сжимаем пассатижами усики внутреннего стопорного кольца и снимаем его.

Так же снимаем наружное стопорное кольцо.

После этого вставляем внутреннее кольцо наружного подшипника (которое подлежит замене), находим подходящую трубку и ударами молотка или с помощью пресса выпрессовываем наружное кольцо наружного подшипника.

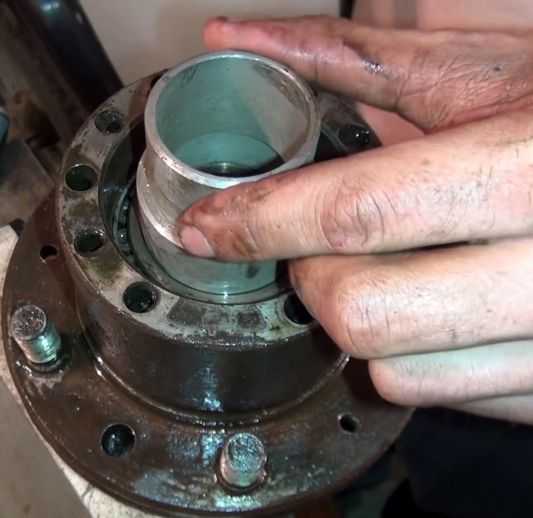

Запрессовываем наружное кольцо наружного подшипника оправкой подходящего размера (запрессовывать нужно без перекосов). Проверяем посадку наружного кольца подшипника, кольцо не должно проворачиваться от усилия руки.

Устанавливаем стопорные кольца.

После этого запрессовываем наружное кольцо внутреннего подшипника ступицы. Проверяем его посадку.

Наносим смазку Литол – 24 или ЦИАТИМ — 201. Слой смазки в ступице между подшипниками должен быть толщиной 10-15 мм. Не закладывайте в ступицу смазку больше нормы во избежание попадания ее в тормозной механизм.

Вставляем внутреннее кольцо внутреннего подшипника, обильно смазав его, и вставляем упорную шайбу манжеты ступицы.

С помощью подходящей оправки запрессовываем манжету ступицы (можно для запрессовки использовать старую манжету или аккуратно по кругу запрессовывать с помощью выколотки).
Устанавливаем ступицу на цапфу и собираем все в обратном порядке. После этого регулируем зазор подшипников (свободный ход колеса).

Особое внимание стоит обратить на степень затяжки подшипников! Нужно чтобы колесо свободно вращалось, но не было никакого люфта. Первая гайка регулирует затяжку, вторая фиксирует позицию

Я делал так: первую гайку сначала протянул сильно, потом отпустил до состояния еле-еле заметного люфта (совсем маленький). Одел шайбу, законтрил, и очень туго затянул вторую гайку. При этом немного затянулась и первая гайка. Поэтому люфт исчез, а колесо не потеряло свободного вращения. Если затяжка будет чрезмерной, подшипник перегреется и умрёт. Будьте внимательны с этой регулировкой!
