Как отрегулировать редуктор заднего моста газ 3110

Описание модели

ГАЗ-3110 – легковой автомобиль класса D по европейской классификации, пришедший на смену ГАЗ-31029 и являвшийся, по сути, его глубокой модернизацией. Выпускался с 1996 по 2005 год, после чего был заменен на конвейере на версию ГАЗ-31105 . Внешне от предшественника автомобиль отличался светотехникой, решеткой радиатора в фирменном стиле предыдущих моделей, задними фонарями, а также передним бампером, который несколько раз меняли в процессе производства. Модель получила полностью новый салон, а также больший выбор двигателей, включая лицензионный дизельный ГАЗ-560 и инжекторный ГАЗ-406.10. На базе автомобиля стандартно производился универсал ГАЗ-310221, медицинский ГАЗ-310223 (производство которого неуклонно падало в следствие неприспособленности низкого кузова к установке современного мед. оборудования) и такси.

Краш-тест “Волги” по методике европейской ассоциации EuroNCAP выявил ряд недостатков в конструкции автомобиля, касающихся безопасности водителя и пассажиров. Основной проблемой явилось общее устаревание архитектуры кузова, т.к. в период разработки ГАЗ-24 современной методики оценки пассивной и безопасности просто не существовало.

Задняя часть ГАЗ-3110. В своей книге “24.Новая Волга. Последняя Волга великой страны.” писатель Александр Лекае назовет все последующие модернизации ГАЗ-24 “напомаженными старушками”

В процессе производства в “Волгу” постоянно вносились мелкие изменения

Обратите внимание на бампер автомобиля в заглавии статьи и на данной фотографии

описание конструкции заднего моста автомобиля Волга ГАЗ 31105

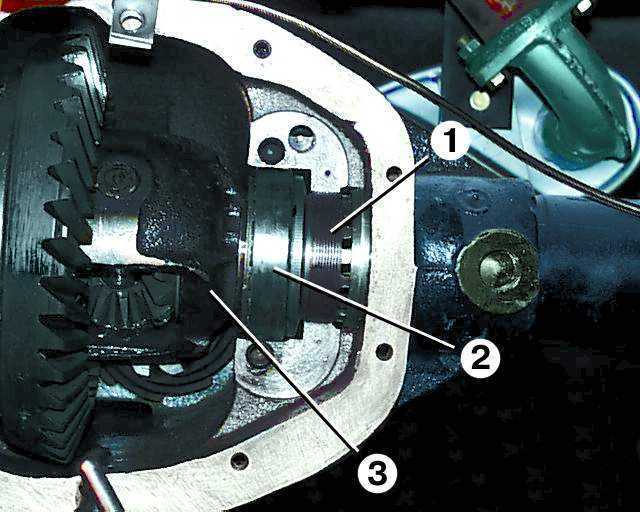

Маркировка группы нанесена на наружной поверхности кольца и на наружном диаметре шайбы.

ВНИМАНИЕ Регулировка главной передачи заднего моста автомобиля Волга ГАЗ 31105 требует навыка, специального оборудования и наличия регулировочных шайб и колец. Поэтому работы по ремонту дифференциала, замене главной пары и подшипников ведущей шестерни лучше выполнять на станции технического обслуживания. При необходимости в гаражных условиях отрегулировать главную передачу с приемлемой точностью можно по пятну контакта в зацеплении зубьев ведомой и ведущей шестерен (см

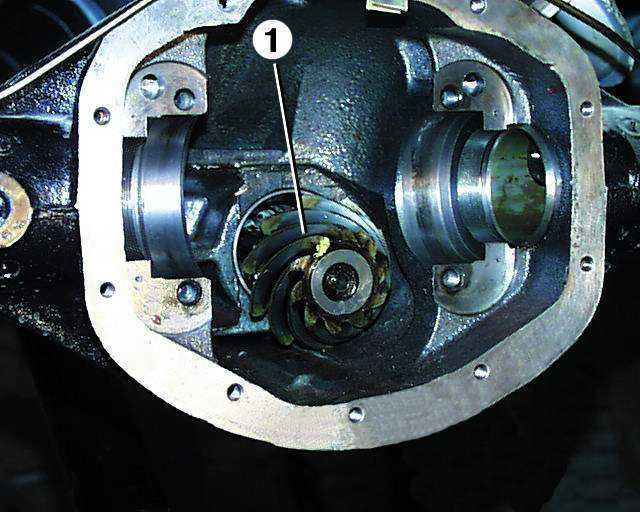

«Регулировка главной передачи по пятну контакта зубьев»). Полуось своим внутренним концом со шлицами входит в зацепление с полуосевой шестерней редуктора, а наружным опирается на подшипник, запрессованный во фланец кожуха полуоси. Для заливки трансмиссионного масла в задний мост автомобиля Волга ГАЗ 31105 в крышке картера выполнено резьбовое отверстие, закрытое пробкой. Резьбовое соединение пробки с крышкой уплотнено металлической шайбой. Уровень масла в картере заднего моста должен достигать нижней кромки заливного отверстия. Для слива масла с левой стороны картера заднего моста внизу выполнено резьбовое отверстие с пробкой

При необходимости в гаражных условиях отрегулировать главную передачу с приемлемой точностью можно по пятну контакта в зацеплении зубьев ведомой и ведущей шестерен (см. «Регулировка главной передачи по пятну контакта зубьев»). Полуось своим внутренним концом со шлицами входит в зацепление с полуосевой шестерней редуктора, а наружным опирается на подшипник, запрессованный во фланец кожуха полуоси. Для заливки трансмиссионного масла в задний мост автомобиля Волга ГАЗ 31105 в крышке картера выполнено резьбовое отверстие, закрытое пробкой. Резьбовое соединение пробки с крышкой уплотнено металлической шайбой. Уровень масла в картере заднего моста должен достигать нижней кромки заливного отверстия. Для слива масла с левой стороны картера заднего моста внизу выполнено резьбовое отверстие с пробкой.

Отличие ГАЗ 3110 от ГАЗ 31029

Хотя автомобиль ГАЗ 3110 и считался новой моделью, внешне новая «Волга» сильно напоминала предыдущую марку. Габариты машины оставались такими же, не изменились передние крылья и бампер, двери, практически таким же остался и сам кузов. Но все же новшеств добавилось много.

Пример модификации Волги ГАЗ 31029

Другой капот;
Более округлая крыша;
Другая форма задних крыльев и крышки багажника;
Измененный задний бампер.

Передние фары оставались такими же, зато задние фонари имели абсолютно другую форму. Колеса на новой «Волге» 3110 уже были 15-ого радиуса в отличие от R14 на авто 31029. Панель приборов стала совсем другой, более современной и качественной. Пластик панели мог быть серым или черным – других цветов заводом не предусматривалось. Сменилось рулевое колесо – оно стало более компактным. Между передними сиденьями в салоне появился подлокотник с мини-баром для хранения различной мелочи.

На машину ГАЗ 3110 теперь стал устанавливаться неразъемный задний мост собственной конструкции, а вот карданный вал остался полностью взаимозаменяемый с валом 31029.

Задний мост от газ 3110

Двигатель ЗМЗ 402мотор ЗМЗ 406

На передней подвеске «Волги» 3110 появились дисковые тормоза в отличие от барабанов 31029. Изменились поворотные кулаки, на ступицах колеса стали крепиться не гайками, а колесными болтами. Но на первых выпусках ГАЗ 3110 также была традиционная для «Волги» шкворневая передняя подвеска. На задней подвеске стояли те же рессоры – они не претерпели никаких изменений.

Руководства на все автомобили

1. Эксплуатация и техническое обслуживание
2. Двигатель
3. Трансмиссия
3.0 Трансмиссия
3.1. Сцепление с диафрагменной пружиной
3.2. Сцепление с периферийным расположением пружин
3.3. Пятиступенчатая коробка передач
3.4. Четырехступенчатая коробка передач
3.5. Карданная передача
3.6. Задний мост
3.6.1 Задний мост
3.6.2 Снятие заднего моста
3.6.3 Установка заднего моста
3.6.4 Возможные неисправности заднего моста. Их причины и методы устранения
3.7. Полуоси
3.8. Главная передача
4. Ходовая часть
5. Рулевое управление
6. Тормозная система
7. Электрооборудование
8. Кузов
9. Приложения
10. Технические характеристики автомобилей Ссылки на другие сайты

Двигатель ЗМЗ-406 технические характеристики



Изготовитель	ЗМЗ
Годы выпуска	1997-2008
Марка	406
Тип	бензиновый
Система питания	инжектор / карбюратор
Блок управления	МИКАС
Конфигурация	4-х цилиндровый рядный продольный ДВС
Зажигание	коммутаторное
Максимальная мощность	100 л.с. 73,55 кВт (90 л.с.) при 4500 об/мин
Рабочий объём	2,286 см 3 (2,3 л.)
Максимальный крутящий момент	177/201 Н·м, при 4200 об/мин
Диаметр цилиндров	92 мм.
Ход поршня	86 мм
Степень сжатия	9,3
Цилиндров	4
Порядок работы цилиндров	1-3-4-2
Местоположение первого цилиндра	ТВЕ
Клапанов	16
Материал ГБЦ	алюминиевый сплав
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	2 шт. DOCH
Коленвал	облегченный
Расход масла	max 0,3 л. на 1000 км.
Тип масла по вязкости	5W30, 5W40, 10W30, 10W40
Рекомендованный производитель	Liqui Moly, ЛукОйл, Роснефть
Рекомендовано по сезону	зимой-синтетика, летом-полусинтетика
Объём масла в двигателе	6,1 л.
Рабочаа температура масла	90 o
Расход масла на 1000 км.	до 100 г.
Нормативы экологии	Евро-3/Евро-0
Детали двигателя ЗМЗ-406
Регулировка клапанов	гирротолкатели
Система охлаждения	принудительная, антифриз
Помпа	с пластиковой крыльчаткой
Свечи зажигания	А14ДВРМ или А14ДВР
Зазор свечи	1,1 мм.
Цепь ГРМ	70/90 с башмаком ил 72/92 со звездочками
Возлушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	7 отверстий со смещением 40 мм. внутренний диаметр
Болты крепления маховика	М12х1,25, длина 26 мм.
Маслосъёмные колпачки Goetze	светлые-впускные, темные-выпускные
Обороты холостого хода	750-800 мин -1
Усилия натяжения резьбовых соединений
Свечи	31-38 Нм
Маховик	72-80 Нм
Болт сцепления	19-30 Нм
Крышка подшипника	98-108 Нм коренной
Крышка подшипника	67-74 Нм шатунный
Головка цилиндров	три стадии 40 Нм, 127 — 142 Нм + 90 o
Объём охлаждающей жидкости	10 л.
Система охлаждения	принудительная, антифриз
Ресурс ДВС	150000-200000 км.
Вес агрегата	192 кг.

ГАЗ-3110 «Волга»

ГАЗ-3110 «Волга» относится к автомобильному классу «С» и является седаном, у которого четыре двери. Устройство кузова безрамное. Сам кузов выполнен крупногабаритным. Это четко отображается в цифрах: длина-4870 мм, ширина—1800 мм, высота-1420мм. Достаточно высокий дорожный просвет (156 мм) позволяет отлично преодолевать отечественные дороги. В зависимости от модификации устанавливался топливный бак на 55 или 70 литров.

Благодаря большим габаритам салон автомобиля очень просторный и вмещает свободно 5 человек. Для обтяжки сидений использовалась ткань. Панель и обшивка выполнены из простенького пластика. Базовая комплектация «Волги» оснащена аудиосистемой. Для лучшей аэродинамики крышки капота и багажника округлены. После рестайлинга бампер значительно увеличился в размерах. Багажник рассчитан на объем 500 литров.

На эту модель были установлены диски R15 взамен «четырнадцатым» колесным дискам, а так же дисковые тормоза на передние колеса. Подвеска: передний мост имеет пружины, а задний рессоры. На редуктор рулевого управления устанавливался гидроусилитель.

Благодаря мощным силовым агрегатам автомобиль разгоняется до 100 км/ч за 11 секунд. На ГАЗ-3110 редко ставили дизельный двигатель, мощность которого 95 лошадиных сил и объем 2,1 литр. Всего было три типа двигателей:

ЗМЗ-402 — оснащенный карбюратором;
ЗМЗ-406 — установлен инжектор;
ГАЗ-560 — дизельный.

Помимо двигателя, коробка передач тоже была разных типов: четырехступенчатая и пятиступенчатая. Четырехступку устанавливали в комплекте с двигателем 3М3-402. В 2000-ых годах ее перестали устанавливать, что позволило выпустить в 2005 году ГАЗ-31105 с пятиступкой.

Модификация ГАЗ 31105

Первая модель ГАЗ 31105 сошла с конвейера Горьковского автозавода в 2004 году. До сих пор нет единого мнения: то ли считать 31105 новой моделью, то ли отнести к классу 3110. Но сути «сто пятая» является глубоко модернизированным вариантом «десятки».

Какие же основные усовершенствования появились на новой «Волге»:

изменился внешний вид передней части авто:

Внешний вид кузова Волги 3110

фары приобрели каплевидную формы;
изменилась решетка радиатора и форма капота;
установлены другие передние крылья;
модернизированы бампера;
сменились зеркала, они стали более объемными.

Был модернизирован салон. В нем появился новый блок управления отопителем. Эта деталь была очень дорогая и ценная, поэтому нередко злоумышленники похищали ее из авто;
На задней подвеске появился стабилизатор. Правда, еще на последних выпусках 3110 он уже стал появляться в конструкции машины;
На крышке багажника применили замок нового образца;
Передняя подвеска стала бесшкворневой, вместе шкворней применили шаровые опоры;
Появились новые двери. Внешне они мало чем отличались от старых дверей, но на них стали устанавливаться новые наружные дверные ручки. Посадочные места под ручки имели другую форму, и поэтому взаимозаменяемости у дверей 3110 и 31105 не было.

Еще целый ряд изменений и доработок внесли заводчане в 2007 году. На машине установили регулируемую рулевую колонку типа 3111, изменилась панель приборов. «Волгу» оснастили штатными электрическими стеклоподъемниками, сменили дизайн задних фонарей. Претерпела изменения решетка радиатора системы охлаждения , был доработан салон. С 2008 года в модельный ряд двигателей добавился мотор ЗМЗ 405.25.

Но, к сожалению, последний модернизированный вариант производился заводом недолго – летом 2009 года конвейер «Волги» был полностью демонтирован, и производство моделей прекратилось.

Модификация автомобиля такси на базе Волги 3110

Замена масла

В редукторе автомобиля ГАЗ-31105 масло желательно менять каждые 30-40 тыс. пробега. Для этого потребуется старая ёмкость объёмом не менее полутора литров, плоская отвёртка, шестигранник на 12 и гаечный ключ на 30. Полезный совет! Перед заменой рекомендуется проехать 5-10 км. Масло моста должно нагреться – это будет способствовать его лучшему вытеканию. Эти действия удобнее выполнять на подъёмнике или эстакаде:

под редуктор устанавливается ёмкость для старого масла;
сливное отверстие расположено в нижней задней части редуктора. Плоской отвёрткой из неё вынимается резиновая защитная пломба;
пробка сливного отверстия моста откручивается шестигранником на 12, она может прикипеть и забиться грязью, поэтому придётся приложить определённое усилие;

Работу проводим на смотровой канаве или подъемнике. Вывешиваем задний мост.

Сливаем масло из картера заднего моста (см. Замена масла в заднем мосту). Снимаем обе полуоси (см. Снятие полуоси и замена сальника). Отсоединяем задний карданный вал от фланца редуктора заднего моста (см. Снятие карданного вала).

Отводим карданный вал от фланца редуктора.

Подвязываем карданный вал за вилку шарнира к верхней продольной штанге.

Динамометром проворачиваем по часовой стрелке ведущую шестерню за гайку крепления фланца и определяем момент сопротивления вращению шестерни.

Вставляем болты в два близлежащих отверстия фланца и навинчиваем на них гайки.

Вставив мощную отвертку между болтами, удерживаем фланец от проворачивания, а головкой на 24 отворачиваем гайку крепления фланца.

Фланец также можно зафиксировать монтажной лопаткой.

Снимаем гайку крепления фланца и шайбу.

Молотком с пластмассовым бойком сбиваем со шлицев ведущей шестерни фланец…

…и снимаем его.

Шлицевой отверткой поддеваем сальник ведущей шестерни…

…и вынимаем его.

Смазываем рабочую поверхность нового сальника смазкой Литол-24…

…и запрессовываем его в гнездо картера редуктора подходящим отрезком трубы.

Устанавливаем фланец и шайбу на ведущую шестерню. Удерживая фланец, затягиваем гайку его крепления моментом 118–255 Н.м (12–26 кгс.м), периодически проверяя момент сопротивления вращению ведущей шестерни (проворачиванием шестерни динамометром по часовой стрелке). Если первоначально замеренный момент сопротивления вращению (см. фото 3) был не ниже 59,0 Н.см (6 кгс.см), то новый момент должен быть больше этой величины на 9,8–19,6 Н.см (1–2 кгс.см). Если же первоначальный момент был меньше 59,0 Н.см (6 кгс.см), то гайку крепления фланца затягиваем до достижения момента сопротивления вращению 59,0–88,0 Н.см (6–9 кгс.см), не превышая при этом момента затягивания 118–255 Н.м (12–26 кгс.м). Если при затягивании гайки момент сопротивления вращению ведущей шестерни превысил 88,0 Н.см (9 кгс.см), что указывает на завышенный предварительный натяг подшипников, заменяем распорную втулку редуктора (см. Разборка редуктора заднего моста) и вновь проводим регулировку. Дальнейшую сборку и установку узлов производим в обратной последовательности.

Что такое «колдун» и почему его не найти на современных машинах

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность. За неприметность и коварство это устройство в народе прозвали «колдуном». Разбираемся в назначении и принципах работы «колдуна», а также открываем секрет его исчезновения с современных машин.

Где искать «колдуна»

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, непосредственно на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан», — однако сути и принципов его работы это не меняет. Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность: далеко не все автолюбители подозревают о его существовании и тем более понимают принципы его работы. А отыскать на своей машине «колдуна» и вовсе смогут единицы.

За что именно «колдун» отвечает

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил. «Колдун» не позволяет задним, разгруженным колёсам блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос

Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами. Рабочий регулятор тормозных сил при всех допустимых вариантах загрузки автомобиля исключает опережающее блокирование задних колёс относительно передних

Как «колдун» работает

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Устройство у этого механизма чрезвычайно простое. «Колдун» представляет собой гидроцилиндр для тормозной жидкости с входными и выходными штуцерами. Поршень со штоком двигается по цилиндру и приоткрывает или закрывает проходной канал, тем самым регулируя доступ тормозной жидкости к рабочим тормозным цилиндрам задней оси.

Активные, или управляемые регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются.

При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается. При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Несмотря на всю свою простоту «колдун» — весьма капризная и нежная деталь, требующая ухода и бережного отношения. Регулятор тормозных сил боится грязи и влаги, от которых он корродирует и «закисает», то есть блокируется в каком-либо промежуточном положении. Особенно внимательным к нему стоит быть любителям всевозможного тюнинга — несанкционированное вмешательство в конструкцию шасси почти всегда нарушает работу механизма. Многие автомобилисты не придают этому должного значения и попросту исключают «колдуна» из гидропривода, соединяя трубки тормозной системы напрямую. Однако делать этого категорически нельзя!

Снятие заднего моста

Ремонт газ 31105 желательно проводить вдвоём. Вес заднего моста ГАЗ-31105 составляет 86 кг, поэтому для выполнения работ по его снятию потребуется помощь напарника. Порядок действий:

машина загоняется на подъёмник, эстакаду;
карданный вал отсоединяется от фланца ведущей шестерни;
амортизаторы отсоединяются от моста;
стойка регулятора давления тормозной системы на задних колёсах откручивается;
Снимается стабилизатор поперечной устойчивости автомобиля;
специальным ключом откручивается тормозной шланг.

Совет! При разъединении трубки и шланга заткните отверстие на первой колпачком или болтом подходящего размера. Это позволит избежать вытеканию тормозной жидкости из системы.

разъединяются тормозные тросики привода задних колёс;
кронштейн, стремянки рессор отворачиваются и снимаются;
приподнявшись чуть выше рессор, задний мост снимается с автомобиля;
мост после выполненного ремонта устанавливается на прежнее место в противоположном порядке выполненных работ, с помощью напарника.

https://youtube.com/watch?v=j7Ndc1wOaX0

Коробка переключения передач

На модели 3110 устанавливались 4-х и 5-ти ступенчатые механические КПП, причем обе такие же коробки присутствовали и на ГАЗ 31029.

Коробка передач от автомобиля Волга ГАЗ 3110

Разница была только в том, что внутри КПП 3110 стояла шестерня привода спидометра с другим передаточным числом. 4-ступенчатой коробкой комплектовался автомобиль только с 402-ым движком, 5-ступенчатая чаще присутствовала на авто с мотором ЗМЗ 406.

В начале 2000-х годов 4 ст. МКПП перестали ставить на машины, и коробку можно было купить только в запчастях. С переходом на модель 31105 в 2005 году на 5 ст. МКПП стали применять усовершенствованные синхронизаторы, латунные втулки переключения и пятую передачу с повышенным передаточным числом. Все нововведения позволяли более плавно переключать скорости, двигаться с большей максимальной скоростью.

Схема устройства пятиступенчатой коробки передач от газ 3110

Особенности 5 ст. КПП 3110

Как и любой другой модели, у коробок передач 3110 есть свои характерные поломки, есть и свои преимущества. Почти на всех 5 ст. КПП несколько туже включаются первая и вторая скорости

К этому неудобству можно со временем привыкнуть, но на один момент следует обратить внимание

Если зимой в КПП будет залито минеральное летнее масло, то передачи могут включаться очень туго, особенно не непрогретом двигателе. Порой это приводит к поломке рычага коробки передач. Чтобы неприятности не случилось, зимой в МКПП следует заливать зимнее синтетическое масло хорошего качества.
