Устройство и работа двигателя стеклоочистителя

гибридные дворники

Суждение о том, что гибридные «дворники» улучшают аэродинамику, основано в большей степени на заверениях изготовителей и продавцов. Суждение о том, что гибридные «дворники» улучшают аэродинамику, основано в большей степени на заверениях изготовителей и продавцов.

«Дворники» будущего

Многие фирмы сегодня работают над внедрением принципиально новой технологии очистки стекла. Щетки в ней не предусмотрены! Чисткой будет заниматься генератор ультразвуковых сигналов. Утверждается, что правильно направленная звуковая волна частотой 30 кГц справляется со всеми видами загрязнений стекла — от насекомых до ледяной корки. Выгоды: не нужна жидкость, машина станет легче, аэродинамика улучшится. Идея заимствована у военной авиации.

Щетки стеклоочистителя — какие выбрать?

Примеры систем очистки и омывания стекол на выставке

На ежегодной выставке стеклянной промышленности, которая состоится в ЦВК «Экспоцентр», будут представлены и данные системы ухода за состоянием стекол автомобиля.

Также, вы сможете увидеть:

• сырье для производства любого существующего вида стекла;
• технологии производства данного материала;
• различные системы загрузки шихты в печи, а также её удаления;
• варочные печи;
• транспортеры;
• вакуумные системы, компрессоры;
• станки для порезки стекла;
• технологии обработки кромки;
• оборудование для сверления стекла;
• различные системы и способы закалки стекла;
• моющие установки;
• обработка поверхности стекла и зеркал;
• инструменты для ремонта;
• расходные материалы и много другого.

Придя на выставку, вы сможете узнать очень много интересного для вас, что несомненно поможет вашему бизнесу. А заказ нужной вам продукции позволит существенно модернизировать ваше производство. Это ускорит процесс изготовления готовой продукции и снижению себестоимости – а это большая прибыль.

Вакуумные системы для стеклаВакуумные системыСистемы вентиляции для производства стекла

Устройство малогабаритного моторедуктора очистителя фар автомобиля

Рис. 3. Моторедуктор 221.3730 очистителя фар: 1 — корпус; 2 — щетка; 3 — подшипник; 4 — коллектор; б — якорь; б постоянный магнит; 7 — ведомое зубчатое колесо первой ступени редуктора; 8 — ведущая шестерня второй ступени редуктора; 9 — поводок; 10 — выходной вал; 11 — шатун; 12 — ведомое зубчатое колесо второй ступени редуктора; 13 — шток; 14 — выключатель

Малогабаритные моторедукторы очистителя фар не имеют червячного редуктора (рис. 3). Он заменен цилиндрическим многоступенчатым редуктором, выходной вал 10 которого параллелен валу двигателя. Вращательное движение зубчатого колеса редуктора преобразуется в колебания выходного вала двухэлементным кривошипным механизмом, состоящим из шатуна 11 и поводка 9. Размах колебаний выходного вала, равный 60°, необходим для очистки фар круглой формы.

Для очистки фар прямоугольной формы достаточен размах колебаний до 45°, который обеспечивается одноэлементным кривошипным механизмом. В этом случае вращательное движение зубчатого колеса редуктора преобразуется в колебания выходного вала с помощью шатуна и закрепленного на торцовой поверхности колеса пальца, входящего в прорезь шатуна. Концевой выключатель разрывает цепь питания электродвигателя, когда его шток попадает в углубление зубчатого колеса.

Электродвигатель и редуктор стеклоочистителя заключены в единый корпус. Многие типы моторедукторов не имеют встроенного кривошипного механизма. Их вал совершает вращательное движение.

Основные параметры некоторых типов автомобильных моторедукторов стеклоочистителей

Моторедуктор	Назначение	Тип магнита	Напряжение, В	Момент на выходном валу, Н-м	Частота вращения вала, об/мин	Масса, кг
МЭ241	Привод стеклоочистителей	4	12	1,0	50	1,3
17.3730	То же	5	12	1,5	34/55*	2,0
16.3730	5	24	1,5	35/55*	2,0
22.3730	Привод фароочистителей	2	12	0,5	50	0,7
30.3730	То же	2	12	0,5	50	0,7

*Для двухскоростного моторедуктора.

Материалы по теме:Схемы управления электродвигателями в электроприводах автомобиляТехническое обслуживание электродвигателей и редукторов в автомобиле

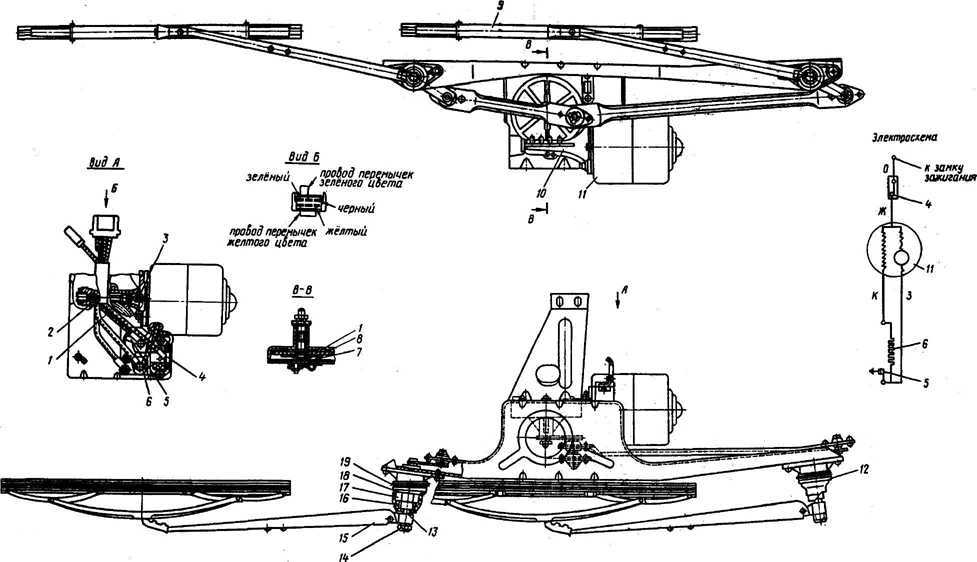

Трапеция и электромотор переднего стеклоочистителя

Примечание: Для наглядности на фотографиях капот снят, хотя работы можно проделать и без его демонтажа.

1. Открываем капот и отсоединяем провод от отрицательной клеммы аккумуляторной батареи.

2. Плоской отверткой поддеваем и снимаем колпачок гайки крепления рычага стеклоочистителя.

3. Ключом на 13 отворачиваем гайку крепления рычага стеклоочистителя.

4. Помечаем маркером и подняв вверх рычаг, и покачивая его вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, срываем рычаг со шлицев.

5. Аналогично снимаем второй рычаг стеклоочистителя.

6. При помощи насадки TORX Т20 отворачиваем два винта крепления решетки воздухопритока.

7. Аккуратно выводим из зацепления и снимаем левую часть решетки воздухопритока.

8. Ключом с головкой на 10 отворачиваем гайку и два болта крепления трапеции переднего стеклоочистителя.

9. Аккуратно извлекаем из ниши трапецию переднего стеклоочистителя в сборе с электромотором слегка повернув конструкцию вверх.

10. Поддеваем фиксатор…

… и разъединяем колодку жгута проводов стеклоочистителя и переднего жгута проводов автомобиля.

11. Окончательно снимаем трапецию переднего стеклоочистителя в сборе с электромотором.

12. Для последующей правильной сборки маркером или лезвием ножа помечаем с двух сторон расположение центральной тяги трапеции по отношению к кронштейну.

13. Ключом на 13 ослабляем затяжку гайки крепления центральной тяги трапеции.

14. Отворачиваем гайку и снимаем шайбу.

15. Если во время отворачивания гайки крепления центральная тяга трапеции сместилась по отношению к кронштейну, то возвращаем ее на место, по ранее нанесенным меткам.

16. Плоской отверткой аккуратно поддеваем…

… и затем снимаем эту тягу со шлицов вала электромотора.

17. Отводим центральную тягу в сторону…

… и ключом с головкой на 10 отворачиваем три болта крепления электромотора.

18. Снимаем электромотор переднего стеклоочистителя с кронштейна.

19. Производим необходимый ремонт или замену деталей и выполняем сборку в обратной последовательности. При сборке соблюдаем правильное монтажное положение центральной тяги трапеции по отношению к кронштейну (согласно меткам, нанесенных при снятии).

Механизмы системы очистки и омывания стекол

Несмотря на, казалось бы, свою простоту, система омывания стекол включает в себя множество узлов и ряд механизмов:

• Дворники. Они должны быть такой длины, чтобы максимально захватывать площадь стекла. Зачехленные щетки станут незаменимы зимой при обильных снегопадах. Рычажный механизм и шарниры в них не замерзают. В связи с этим, дворники постоянно остаются в рабочем состоянии и эффективно очищать всю поверхность лобового стекла.
• Электрический привод. Он работает долго и безукоризненно лишь в том случае, если не работать длительное время «на сухую». Для его защиты от перегрева необходимо устанавливать специальный биметаллический термический предохранитель.
• Электрический омыватель. Необходима данная система омывания стекол для подачи жидкости из бочка самого омывателя к стеклу. Оснащается он электрическим насосом, электромагнитными клапанами, которые открываются при подаче электричества на них.
• Распылители. Эти устройства осуществляют подачу жидкости на лобовое стекло. Установлены они в непосредственной близости возле стекла на капоте. Гораздо эффективнее устанавливать сдвоенные форсунки. Зимой есть вероятность, что они могут замерзнуть. В связи с этим, можно либо отогревать их, либо установить специальные электроподогреваемые форсунки.
• Омывающие жидкости. В зимний период необходимо заливать в бачок специальные жидкости, которые не замерзают. Стоит помнить и знать, что метилсодержащие средства использовать категорически запрещено. Связано это с тем, что пары этой жидкости могут вызвать сильное отравление организма, попадая в салон автомобиля. А в некоторых случаях привести и к полной слепоте. Данное вещество может быть не всегда указано на самой бутылке, поэтому необходимо приобретать очищающие средства с инструкцией. Также стоит помнить, что неразведенная водой известная всем «незамерзайка», очищает лобовое стекло на много хуже, так как она очень жирная.

Бывает система очистки стекол, которая имеет стандартную схему стеклоочистителя, а также систему очистки стекла, подсоединяемую параллельно. Эта система обладает универсальным датчиком, сигнализирующего о загрязнении лобового стекла транспортного средства.

А благодаря использованию фазового детектирования устраняется срабатывание устройства, связанного с плавным изменением степени загрязненности поверхности стекла. Это позволяет избавить водителя во время вождения от внезапного включения системы очистки.

А вот при резком загрязнении такое устройство сработает мгновенно. Для этого водителю не нужно будет отвлекаться на ее включение. Это позволяет в разы снизить риск возникновения аварии. Такие системы существенно увеличивают безопасность при вождении автомобиля в любую погоду.

Ремонт мотора стеклоочистителя

Есть несколько факторов и причин, способных вывести столь важный прибор из строя. В большинстве случаев, это происходит при отсутствии контакта между коллекторов и щётками. Если после осмотра моторчика и тотальной чистки контактов проблема не исчезает, скорее всего придётся разобрать его и заменить.

Однако, перед тем как принять такое радикальное действие, следует рассмотреть ещё несколько способов для принятия решительных действий. Если редуктор заел, а рычаги заклинили, скорее всего в системе сработал определенный предохранитель, который называется биметаллическим. В результате, система не сможет справляться со своими обязанностями и доставит водителю дополнительные проблемы.

Правда, если вовремя снять деталь и провести соответствующий ремонт, заменив предохранитель, скорее всего неисправность будет устранена за короткие сроки. При условии, что всё сделано правильно, стеклоочиститель начнёт работать в штатном режиме, как прежде.

Не исключается развитие тех случаев, когда прибор способен работать лишь в конкретном скоростном режиме. Такая проблема носит совершенно другой характер и кроется в неполадках переключателя или резистора. Здесь щёточки вовсе не приходят в нижнее положение, из-за чего появляется необходимость регулировки механизма остановки.

Ситуации, когда при запуске стеклоочистителя слышны странные звуки и шум, тоже не являются редкостью. Если такие феномены никак не связаны с сухостью стекла, возможно речь идёт о какой-нибудь более серьёзной проблеме.

Как уже говорилось выше, конструктивные характеристики мотора дворников крайне просты и понятны. На пальчиках находятся небольшие щёточные рычаги, которые чаще всего издают неприятный звук. Иногда случается такое, что механизм начинает закисать во втулках кронштейна из-за нарушения защиты. В итоге, внутрь попадает грязь и вода.

Если после окончательной проверки устройства любые неисправности так и не обнаружены, но при этом шум по-прежнему не даёт спокойно жить, не исключается необходимость проведения замены моторчика. Теперь следует отключить прибор от электрического питания, а затем приступать к работе по демонтажу.

https://youtube.com/watch?v=9bxYTCDPOZc

https://youtube.com/watch?v=k_ngldCCTsE

https://youtube.com/watch?v=8rfdO2tGcCc

Устранение неисправностей моторчика

Бывает несколько разных вариантов поломки. Электродвигатель перестал работать, предохранить из биметалла тоже неисправный, при этом целостность плавкой вставки, которая является незаменимой частью цепи питания, по-прежнему сохранена.

В таком случае следует провести полный анализ проводки, качество соединения контактов и локализировать возможные неполадки. Если проблемы с проводкой отсутствуют, скорее всего нужно оценить состояние переключателя дворников. Любые неисправные заточки и мелкие детали нужно снять и заменить. Не исключается риск поломки двигателя, что связано с подгоранием контактов или залипанием щёток.

Здесь вам понадобится выполнить ремонт моторчика, что подразумевает полноценную замену вышедших из строя частей и тщательную очистку от загрязнений. А также необходимо посмотреть на состояние проводов, идущих к мотору и колодкам. На следующем этапе придётся провести полную диагностику предохранителя из биметалла.

Его тщательно очищают от загрязнений, а если это невозможно, заменяют новый

Если ситуация не поменялась, обратите внимание на целостность обмотки якоря моторчика. При отсутствии цепи необходимо заменить якорь или всю конструкцию

Ещё одна ситуация выглядит совершенно другим образом. В таком случае предохранитель из биметалла может работать, но двигатель даже не запускается. Перед началом каких-нибудь действий следует убедиться в целостности рычагов. Очень часто они выходят из строя из-за деформации или примерзания щёток к поверхности лобового стекла.

По-особому сложным бывает ремонт в тех случаях, где происходит короткое замыкание в якорной цепи. Здесь необходимо определиться с одним из двух решений: заменить якорь или редуктор.

Бывают случаи, что моторчик перестаёт функционировать в режиме прерывистой работы. Чаще всего, проблему объясняют какие-нибудь неполадки с реле или переключателем. Оба варианта подразумевают замену неисправного узла.

Если остановка стеклоочистителей, работающих в прерывистом режиме, по-прежнему не происходит, скорее всего речь идёт о поломке концевого выключателя или реле. В первом варианте пружинная пластинка попросту не дожимается кулачком шестерни редуктора. Чтобы решить проблему, её нужно слегка подогнуть.

Расположение предохранителя омывателя

В разных автомобилях блоки предохоранителей и сами предохранители расположены в разных порядках, нет единого стандарта, чтобы блок находился, например, именно справа и был определенный порядок, какой предохранитель за что отвечает. Узнают расположение блока и конкретного предохранителя, например, при замене предохранителя прикуривателя. Поэтому рассмотрим для конкретных марок и моделей машин на фото.

На авто VW Jetta 6 (Фольксваген Джетта 6) предохранитель омывателя расположен в отсеке мотора, справа от двигателя.

Расположение предохранителя омывателя в блоке Ваз 2110. Сам блок находится в салоне с водительской стороны. Предохранитель, отвечающий за работу омывателя под номером 9 (второй справа сверху).

Расположение предохранитель омывателя Wolksvagen Passat B7

Рекомендуем: Секвентальная коробка передач: что это такое и как работает

Двигатель стеклоочистителя и прочие узлы устройства

Нельзя сказать, что передние и задние очистители существенно отличаются друг от друга, но, тем не менее, некие различия им присущи, а именно, скорость вращения передних щеток можно регулировать, задняя же работает только в одном режиме. Таким образом, очистители передних стекол состоят из электродвигателя и редуктора, щеток, осуществляющих очищение поверхности, системы рычагов, а также управления, которое обеспечивает автоматическое возвращение щеток в начальную точку, как только рычаг выключения будет переведен на позицию «выключено».

Кроме того, данная система оснащена еще и омывателем переднего стекла. Он состоит из насоса, который приводит в действие двигатель стеклоочистителя, а также специального бачка (куда заливается специальная жидкость, разбавленная водой, либо дистиллированная вода), сопел и магистралей. Включается омыватель одновременно со щетками. Привод заднего стеклоочистителя, также как и переднего, состоит из электродвигателя, рычага, системы управления и щеток. Предусмотрен и омыватель заднего стекла со всеми необходимыми составляющими. Включить задние очистители и омыватель можно специальным рычагом в салоне авто.

Ремонт системы стеклоочистки автомобиля Лада Гранта

В систему стеклоочистки входит мотор-редуктор со щетками и омыватель.

Снятие мотор-редуктора и трапеции очистителя ветрового стекла

Подготавливаем автомобиль для выполнения работы.

Отключаем минусовую клемму аккумулятора

Отверткой Torx T20 откручиваем семь саморезов 6, рисунок 1, и снимаем накладки облицовочной рамы ветрового окна правую 1 и левую 4.

Маркером помечаем положение щеток очистителя на ветровом стекле.

Отверткой поддеваем декоративный колпачок

Снимаем декоративный колпачок с рычага щетки

Головкой на 13 откручиваем гайку крепления рычага щетки

Снимаем с вала шайбу и рычаг вместе со щеткой.

Также снимаем левый рычаг со щеткой

Отжимаем фиксатор колодки проводов и отсоединяем колодку жгута проводов панели приборов

Накидным ключом на 10 откручиваем гайку крепления очистителя

Головкой на 10 откручиваем два болта крепления очистителя

Извлекаем мотор-редуктор с трапецией стеклоочистителя из водоотводящего короба

Вынимаем, держатель проводов из отверстия короба и вынимаем стеклоочиститель из моторного отсека

Маркером метим положение кривошипа относительно вала мотор-редуктора

Головкой на 13 откручиваем гайку крепления кривошипа

Снимаем кривошип с вала мотор-редуктора

Головкой на 10 откручиваем три болта крепления мотор-редуктора

Снимаем мотор-редуктор с кронштейна

Устанавливаем мотор-редуктор в обратном порядке.

Для установки вала мотор-редуктора в правильное положение подсоединяем колодку проводов мотор-редуктора.

Надеваем минусовую клемму аккумулятора и включаем мотор-редуктор подрулевым переключателем.

После этого выключаем мотор-редуктор и дожидаемся остановки вала мотор-редуктора.

В таком положении устанавливаем кривошип по ранее нанесенной метке.

Если устанавливаем новый мотор-редуктор, устанавливаем кривошип так, чтобы точка A средней линии кривошипа находилась на одной линии с центрами B шарнира трапеции.

Дальнейшую установку производим в обратной последовательности

Куда какой провод идет, или просто схема

Подключение “дворников” и омывателя

“Плюс” питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный “плюс” идет по черно-желтым проводам к контактам “4” разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя “выключено”. Голубым проводом к мотору подводится питание “+” 12 В при положении переключателя “включен непрерывный режим”. На бело-голубом проводе в положении “выключено” должен быть “минус”, а в положении “включен непрерывный режим” “минус” отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается “+” 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты “2” и “4” замыкаются, а “1” и “3” размыкаются, мотор начинает работать щетки делают одно или два движения. Затем “+” 12 В отключается, а контакты “1” и “3” замыкаются между собой и на “минус”. Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к “+” 12 В постоянно черно-желтым проводом через тот же предохранитель №2. “Минус” подается при нажатии на рычажок стеклоочистителя снизу вверх.

Стеклоочистители: устройство и принцип работы

Специально для этой цели в машинах установлены стеклоочистительные системы. На некоторых авто они присутствуют не только на лобовом, но и на заднем стекле.

Устройство стеклоочистителя

• Дворники — продолговатые элементы, которые перемещаются по стеклу. В состоянии покоя находятся внизу лобового стекла. Оба дворника соединены тягой, благодаря чему они движутся синхронно. Основную функцию очистки выполняют щетки с резиновым, либо силиконовым лезвием или лентой, расположенные на дворниках с помощью специального поводка (щеткодержателя). Они являются расходным элементом, так как со временем лента изнашивается и качество очистительной процедуры ухудшается. Если это происходит, то расходник (щетку или ленту) необходимо заменить.
• Привод стеклоочистителя с редуктором Обеспечивает движение дворников. Бывает разных видов: механический, пневматический и др. В современных легковых авто устанавливаются приводы электрического типа. Если этот агрегат выходит из строя, то при включении стеклоочистителя дворники не двигаются.

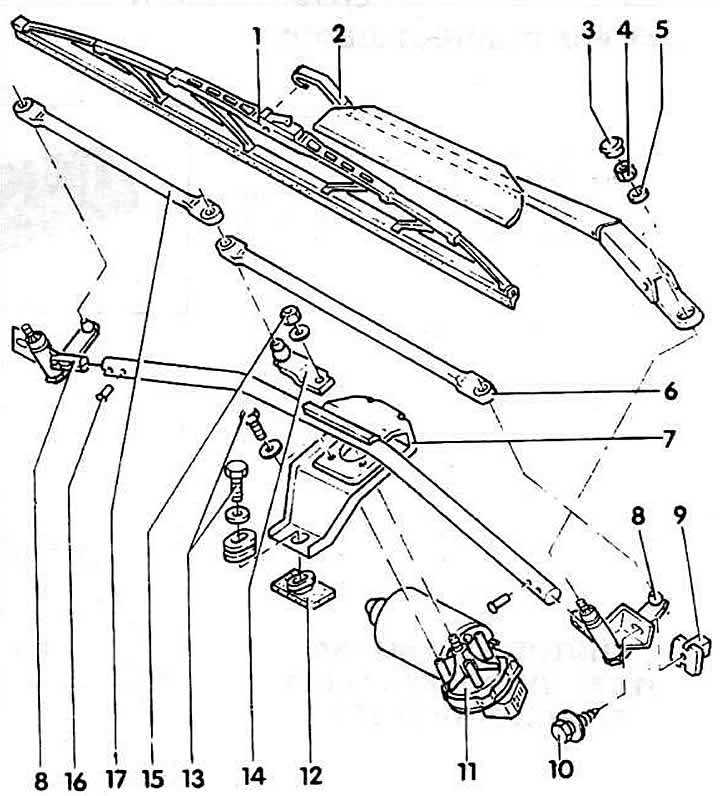

• Трапеция — элемент находится между приводом и дворниками. Состоит из тяг и рычагов, задача которых заключается в том, чтобы преобразовывать вращательное движение, создаваемое электроприводом, в возвратно-поступательное, и передать его на поводки.
• Бачок представляет собой пластиковую тару (объем от 2,5 до 5 л), расположенную под капотом или крылом машины. В бачок заливается вода, которая в дальнейшем подается на стекло при активации соответствующей функции стеклоочистителя.
• Форсунки расположены на капоте и соединены с бачком посредством резиновых шлангов, через них жидкость распрыскивается на стекло.
• Моторчик омывателя — это насос в бачке, который обеспечивает подачу воды. В момент, когда автовладелец включает режим опрыскивания, устройство создает давление в системе, которое выдавливает жидкость через форсунки на стекло.
• Переключатель расположен под рулевым колесом для управления стеклоочистительной системой. Используя его, водитель настраивает движение дворников (одинарный взмах, либо с заданным интервалом или постоянное движение на низкой/высокой скорости), а также активирует подачу жидкости, если необходимо.
• Блок управления — устройство устанавливается не во всех авто, его основная функция заключается в автоматическом запуске и выключении стеклоочистителя. Определять, когда нужно активизировать систему очистки, помогает датчик дождя, который анализирует текущие погодные условия и чистоту стекла.
• Прерыватель — прибор позволяет настроить интервал между взмахами стеклоочистителя при выборе прерывистого режима работы. Данная функция полезна в слабый дождь, чтобы дворники не терли сухое стекло.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей. Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «омывайка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие шаги:

1. Уберите обивку и аккуратно вытяните пластиковые пистоны.
2. Снимите буферные поролоновые прокладки. Обычно они держатся на скотче, поэтому для их обратной установки необходимо подготовить немного свежей клейкой ленты.
3. Отсоедините накладки на пластиковые детали.
4. Уберите шланги, через которые подается жидкость.
5. Снимите старые форсунки.
6. Подключите патрубок к новым жиклерам.
7. Подключите обратный клапан к патрубкам жиклеров и трубам.
8. Проверьте работу системы.

При замене штатных форсунок требуется также приобрести обратный клапан, который не будет допускать «отката» жидкости, из-за которого дворники часто начинают работать задолго до того, как на стекле появится чистящий состав.

Иногда новые форсунки омывателей не работают, как полагается (жидкость льется слишком высоко или наоборот низко, со смещением в сторону и так далее) и в этом случае может потребоваться дополнительная регулировка деталей.

Принцип работы устройства

Несмотря на простой функционал очищающей системы, необходимо разобраться с тем, как работают стеклоочистители. Основные нюансы, о которых нужно знать:

1. Электромагнитное реле принимает управляющую команду и устанавливает режим работы щеток. В зависимости от транспортного средства, очистители могут работать в прерывистом режиме с небольшими интервалами в 3-5 секунд, постоянно двигаться с установленной скоростью, а также переходить в режим мойки с включенным омывателем.
2. Мотор стеклоочистителей получает питание от бортовой электросети. Точная схема подключения зависит от модели автомобиля.
3. Поводки стеклоочистителей, а вместе с ними и щетки для очистки стекла, приводятся в действие при помощи электродвигателя с червячным редуктором и рычажного привода (трапеции). Трапеция передает и преобразует вращательное движение от электродвигателя на щетки, которые, плотно прижимаясь к рабочей поверхности, удаляют грязь и влагу со стекла.

Правильно настроенная система не должна оставлять разводы или механические повреждения на поверхности стекла, а также шуметь во время работы. В случае подобных проблем необходимо оперативно устранить неисправность.

Как работает трапеция

Трапеция стеклоочистителей состоит из системы тяг и рычагов, которые преобразуют вращательное движение от редуктора в возвратно-поступательное движение поводков со щетками. Стандартное устройство должно выполнять следующие функции:

• движение щеток при работающем электродвигателе стеклоочистителя;
• обеспечение нужной амплитуды и скоростного режима очистки;
• поводки стеклоочистителей при двух и более щетках должны двигаться синхронно.

Трапеция стеклоочистителей Трапеция, как и электромотор, является важной составляющей системы. При любых неисправностях (появлении люфтов) в ее работе ухудшается эффективность и качество очистки стекла

Для большей надежности элементы трапеции выполняют из листовой стали, которая устойчива к агрессивной среде, а также имеет высокую жесткость на изгиб.

В зависимости от конструкции очистителей стекла, трапеции могут быть одно-, двух- и трехщеточные, а по принципу работы — симметричные и асиметричные.

Моторчик стеклоочистителей

Моторчик стеклоочистителей имеет базовую конструкцию независимо от модели автомобиля. К основным элементам можно отнести непосредственно сам электромотор и редуктор (как правило, червячный), который увеличивает усилие от электродвигателя в несколько раз. Современные устройства могут быть оборудованы дополнительными элементами, включая предохранители для защиты от сильных нагрузок, подогревательные элементы для работы при низких температурах и многое другое.

Мотор стеклоочистителей для ВАЗ 2110

Мотор-редуктор стеклоочистителей является важнейшим элементом системы, который обеспечивает ее работоспособность. Щетки должны плотно прилегать к стеклу и свободно перемещаться по нему, иначе возникает повышенная нагрузка на электродвигатель.

Существуют три разновидности ветровых дворников:

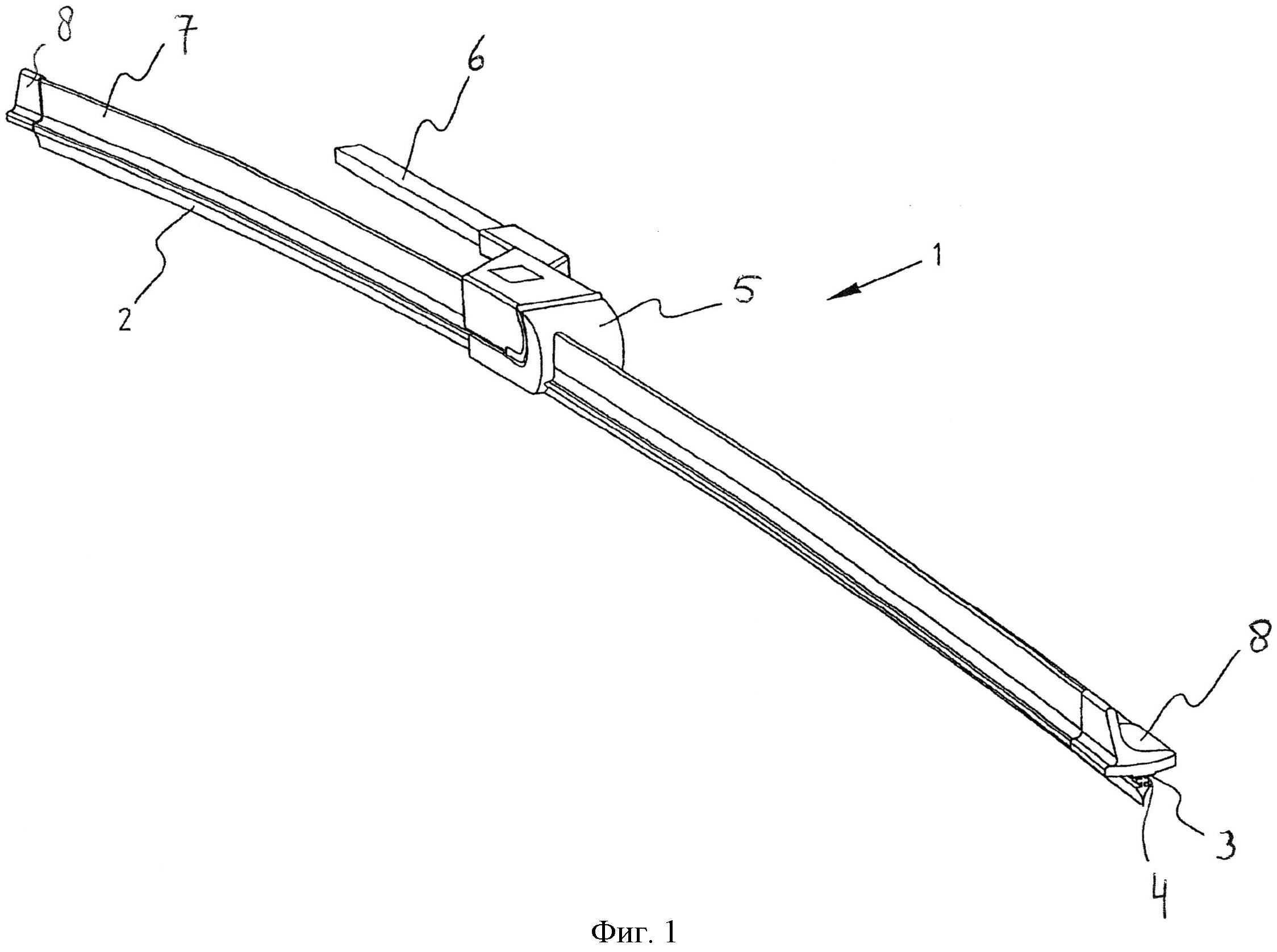

1. Устройство держателя без каркаса

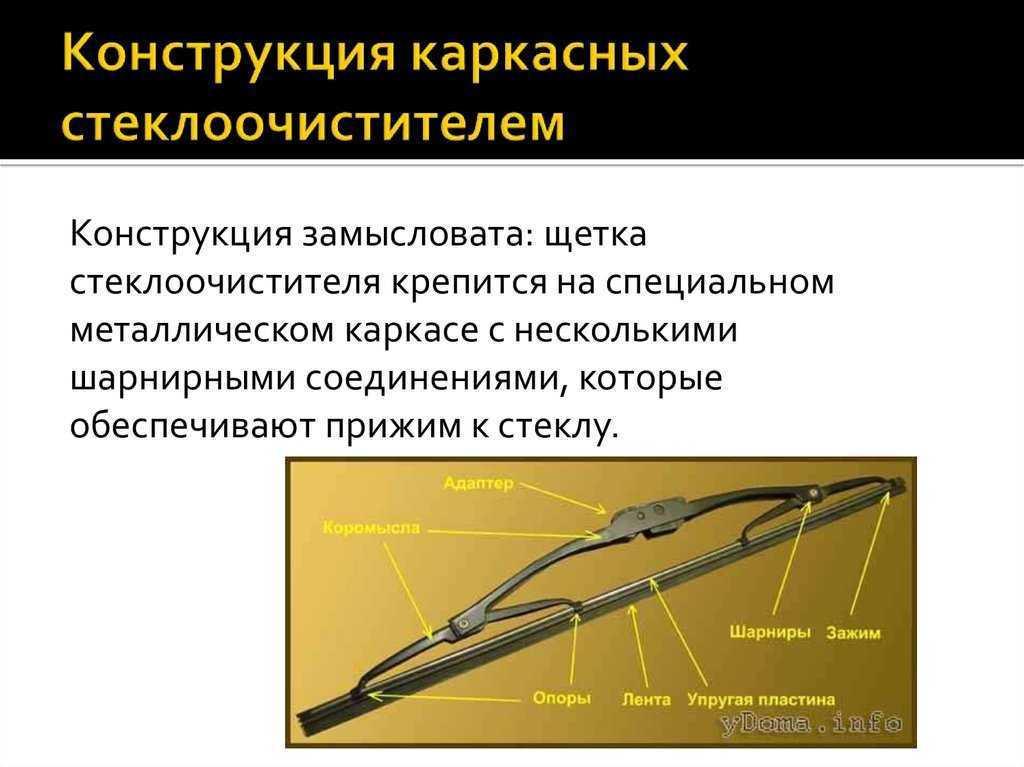

2. Устройство держателя с каркасом
3. Держатель для гибридной щетки, устройство которого похоже на остальные.

Соединить основу с корпусом помогают прижимные пластины. На схеме они выполнены в виде полосок, выполненных из пружинистого сплава, по краям имеющие выпилы, обеспечивающие фиксацию держателя на основе. Держатели основ вставляются в специальные боковые пазы.

Затем осуществляется закрепление резинки со вставленными пружинами на самом держателе. В случае каркасного крепежа применяется конструкция, которая состоит из гнутых коромысел – корпуса. У подобной схемы есть главное коромысло, где находится крепеж для его фиксирования на рычаге. По краям подвижных коромысел расположены фиксаторы, способствующие удерживанию основы с пружинами.

Лента бескаркасных крепежей устанавливается и крепится в зажимах ровной упругой пружины в форме дуги. Данная пружина придавливает резинку к поверхности стекла, а для установки на рычаг в упругой пружине применяется адаптер. Что касается гибридных дворников, то они имеют каркас, упрятанный в корпус из пластика.

Особенности устройства электродвигателя

Базис стеклоочистителей состоит из нескольких отдельных элементов. Среди них следующие:

• ось рычага;
• электромотор (прибор, приводящий стеклоочиститель в работу);
• рычаг щёток;
• щётки;
• щёткодержатель;
• монтажный блок;
• корпус;
• моторедуктор.

Независимо от модели и производителя, такие детали незаменимы. Разные вариации объясняются лишь модельными характеристиками. Для примера, в самых последних новинках автомобильной отрасли присутствуют модернизированные варианты с самыми различными функциями.

Некоторые из них располагают функцией подогрева, некоторые работают на автоматической основе, реагируя на любой контакт с водой или грязью на лобовом стекле. В общем, это все существующие детали прибора, поэтому следующий этап изучения его работы заключается в обзоре базовых понятий.

Не секрет, что все очистители стекла представляют собой очень хрупкое и уязвимое приспособление, которое нуждается в усиленном уходе и может сломаться. Такой конструктивный элемент вынужден справляться со всей работой очищения лобового стекла, поэтому при продолжительной эксплуатации замечается такая проблема, как быстрый износ.

Неприятность связана с постоянным контактированием резиновой щётки с поверхностью стекла и большими нагрузками. В результате хорошая модель должна располагать внушительной гибкостью и жёсткостью.

Как проверить моторчик стеклоочистителя? При проверке моторчика стеклоочистителя на исправность достаточно обратить внимание на ряд ключевых тонкостей и предопределяющих факторов. Один из них — погодные условия

Не секрет, что продолжительное воздействие низких температур, жара и дождь не самым лучшим образом сказываются на состоянии и работе деталей.

Провести проверку электродвигателя стеклоочистителя совсем несложно. Если есть какие-нибудь дефекты, на лобовом стекле будут заметны царапины или полосы. А также не исключается появление некорректного шума от работы щёточек. Кроме этого, щёточки могут двигаться очень медленно, не в такт, или очень быстро

В таком случае следует обратить внимание на моторчик

При осмотре учтите состояние реле или рычага. Если из строя вышел один из важных элементов, это будет сопровождаться движением щёточек в разных направлениях. Если щётки стеклоочистителя начинают слетать в режиме активной работы, придётся применить новый щёткодержатель.

Принцип работы

Современные автомобили и многие другие транспортные средства могут оснащаться двумя стеклоочистителями. Подобное решение располагает двойной конструкцией для переднего стекла.

Она не включает в себя резинки, размещенные на щётке, которые обеспечивают более эффективную и продуктивную работу, а также для заднего стекла (здесь речь идёт об одинарном варианте).

Большинство существующих моделей способны работать в трёх разных режимах:

• Медленный режим.
• Прерывистый режим работы.
• Быстрая работа.

В основе каждого очистителя стекла находится соответствующий двигатель, который оборудован редуктором, щётками, системой рычагов и автоматизированным механизмом, позволяющим возвращать дворники в исходное положение.

Кроме этого, вместе с устройством функционирует прибор подачи воды на всю область лобового стекла. Если он выходит из строя, автомобилист должен серьёзно задуматься о предстоящем ремонте.

https://youtube.com/watch?v=m8DayorhogM

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

• прогреванием мотора;
• пригонкой машины в тёплый гараж.

Рекомендуем: Подвеска Макферсон: в чём секрет популярности?

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

Если вас интересует информация о том, как изготавливается незамерзайка своими руками, читайте материал нашего специалиста.

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.
