Карбюратор ваз-2109

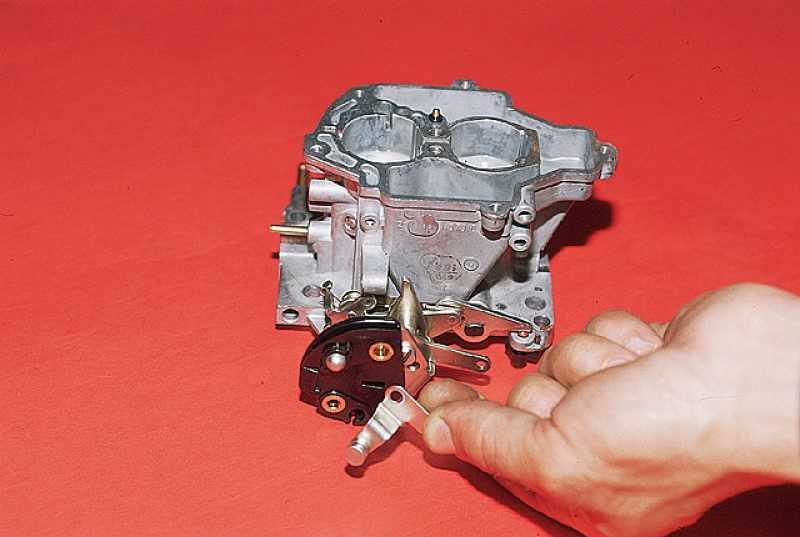

Проверка и последующий ремонт ускорительного насоса карбюратора ДААЗ Озон

До начала проверки следует вручную накачать бензина в поплавочную камеру и снять крышку карбюратора.

Проверку нужно начинать с самого насоса. Нажав на рычаг привода дросселя, следим за струёй топлива из распылителя. В идеале она должна быть ровной и не задевать стенок и ось заслонки. Впрыск по времени должен длиться 1-2 секунды. Неполадки в работе:

• Струя слабая и кривая. Значит нужно чистить каналы, распылитель, жиклеры и клапана;
• Впрыск длится более двух секунд. Это указывает на засор перепускного клапана;
• Топливо попало на корпус. Требуется заменить диафрагму или закрепить крышку.

Проверяем распылители карбюратора ДААЗ Озон

Для проверки распылителя его нужно выкрутить из корпуса. После выкручивания следует нажать на рычаг заслонки. Если из отверстия польётся мощная струя, значит проблема в распылителе или клапане нагнетания. Носик распылителя легко прочистить проволокой, а клапан нужно промыть и продуть. В рабочем распылителе должен быть шарик, который издаёт бряцанье при тряске.

Подводящие каналы УН

Если при воздействии на рычаг дросселя из отверстия бензин не брызгает, возможно, забиты подводящие каналы ускорительного насоса. Для их прочистки нужно достать диафрагму и прочистить каналы подвода топлива проволокой. Их стоит промыть жидкостью для чистки карбюраторов и продуть.

Как проверить перепускной канал вместе с жиклером УН

При нажатии на рычаг дросселя, нужно следить за поступлением бензина в поплавковую камеру. Если струю не видно и даже не заметно бурления, значит канал нуждается в прочистке. Заодно нужно промыть и перепускной жиклер. Всё промывается аналогично другим каналам и продувается сжатым воздухом.

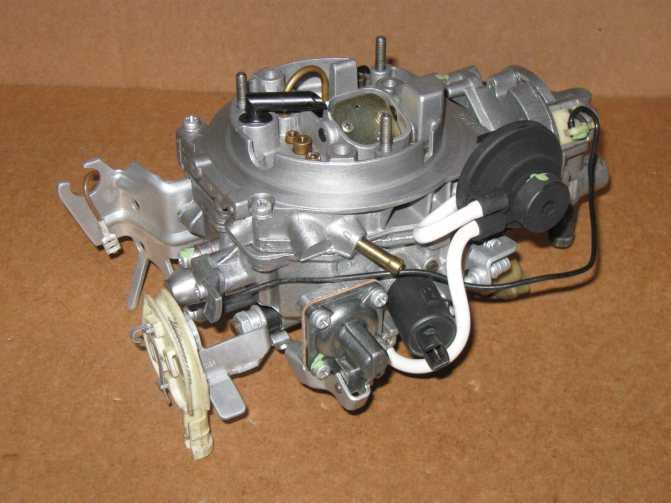

Устройство карбюратора Солекс 21083 1107010

Существует одна из модификаций карбюратора Солекс 21083, которая оснащена автоподсосом, благодаря чему топливная система автоматически заполняется.

Водителю не придется подкачивать с помощью акселератора или клапана на карбюраторе заполнение топливной системы. Карбюратор Солекс 21083 1107010 позволяет легко и быстро выполнить запуск двигателя, а также демонстрирует лучшие технические показатели.

Такой карбюратор нашел широкое свое применение в отечественных моделях LADA, которые выпускались в момент переходного периода на инжекторную систему. Эти карбюраторы более устойчивы к поломкам и прочим неисправностям. Рассмотрим более подробно устройство карбюратора Солекс 21083 1107010.

1. Сектор подогрева карбюратора; 2. Заслонка дроссельная первой камеры; 3. Штуцер (патрубок) для отсоса отводящих картерных газов; 4. Приводной рычаг для ускорительного насоса; 5. Приводной кулачок ускорительного насоса; 6. ускорительного насоса диафрагм; 7. Жиклер топливный экономайзера режимов мощностных; 8. Корпус насоса; 9. Специальная диафрагма экономайзера режимов мощностных; 10. Клапан запорный электромагнитный; 11. Жиклер топливный холостого хода; 12. Крышка для карбюратора; 13. Воздушный главный жиклер первой камеры; 14. Заслонка воздушная; 15. Распылители насоса ускорительного с клапаном подачи топливной смеси; 16. Диафрагма устройства пускового; 17. Винт регулировочный устройства пускового; 18. Винт регулировочный устройства количества смеси для холостого хода; 19. Специальный рычаг для блокировки второй камеры; 20. Штуцер (патрубок) для подачи вакуумному регулятору разрежения к распределителю зажигания; 21. Винт регулировочный качества подающей смеси для холостого хода; 22. Блок управления заслонками дроссельными; 23. Рычаг привода заслонок дроссельных; 24. Винт регулировочный для открывания заслонки дроссельной первой камеры; 25. Рычаг управления заслонкой воздушной; 26. Шток устройства пускового; 27. Провод электрического выключателя концевого для экономайзера принудительного холостого хода; 28. Воздушной заслонки рычаг; 29. Воздушный главный жиклер второй камеры; 30. Трубка эмульсионная; 31. Распылитель дозирующей главной системы второй камеры; 32. Штуцер (патрубок) подачи топлива; 33. Сливной патрубок топлива в бак; 34. Фильтр топливный; 35. Клапан игольчатый; 36. Заслонка дроссельная второй камеры; 37. Рычаг заслонки дроссельной второй камеры; 38. Топливный главный жиклер второй камеры; 39. Рычаг привода заслонки дроссельной второй камеры;

40. Поплавок

Рекомендуемая статья: Как делается ремонт карбюратора ВАЗ 2109

Карбюратор Солекс 21083 1107010 устанавливается на отечественные автомобили с системой бесконтактного зажигания подаваемой горючей смеси. Данный карбюратор двухкамерный эмульсионного типа, с открытием последовательным дроссельных заслонок.

В нем располагает сбалансированная поплавковая камера, подогрев для дроссельной заслонки непосредственно первой камеры, а также система отсоса отходящих картерных газов непосредственно за дроссельную заслонку.

В карбюраторе Солекс 21083 1107010 располагаются две основные дозирующие системы, второй и первой камер, система переходная второй камеры, холостого хода с переходной системой первой камеры. Эконостат, экономайзер режимов мощностных, пусковое полуавтоматическое устройство и ускорительный диафрагменный насос.

На холостом ходу в автоматическом режиме запускается в работу экономайзер регулирования холостого хода. Все авто оснащаемые датчиками расхода топлива, как правило работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливного патрубка топлива.

Многие автовладельцы стараются заменить свой родной карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с автоподсосом. Благодаря своей улучшенной конструкции более длинных диффузоров, карбюратор Солекс 21083 позволяет снизить расход, и при этом двигатель работает стабильно при любых нагрузках и температурных режимах.

Здесь применяется отдельная система регулирования холостого хода, которая значительно проще в настройке.

Также если вы решили провести настройку, доработку, тюнинг карбюратора Солекс, то следует обратить внимание на жиклеры, подобное описание и сравнительная таблица которых, представлена в нашей следующей статье. Небольшое видео про автоподсос карбюратора Солекс 21083 1107010

Небольшое видео про автоподсос карбюратора Солекс 21083 1107010.

Alex S Ноябрь 13th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

• При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
• Вращая винт качества, установить максимальные обороты ДВС.
• Винтом количества выставить по тахометру обороты 950-1030 об/мин.
• Винтом качества опять установить максимальные обороты.
• Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
• После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

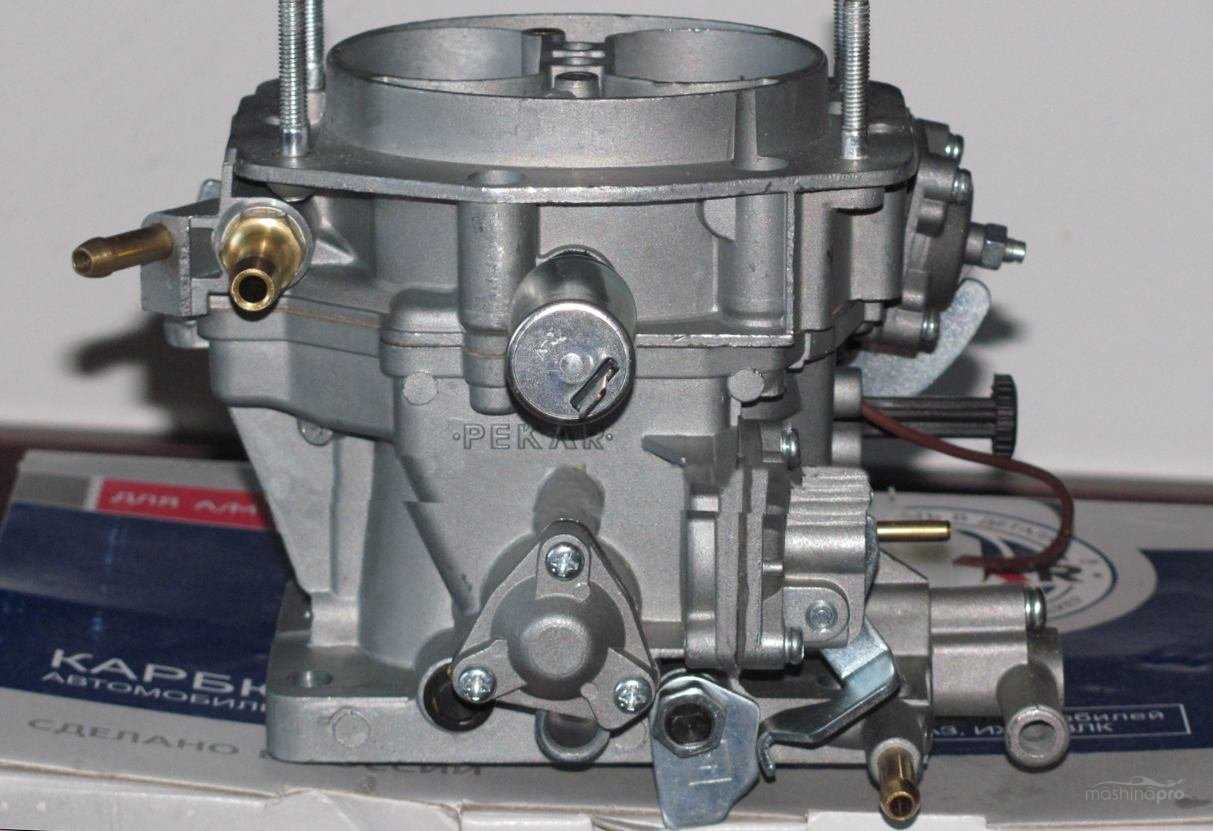

Конструкция карбюратора

1. Блок подогрева карбюратора ваз 2105; 2. Дроссельная заслонка первой камеры; 3. Патрубок отсоса картерных газов; 4. Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса; 6. Диафрагма ускорительного насоса; 7. Топливный жиклер экономайзера мощностных режимов; 8. Корпус карбюратора ваз 2105; 9. Диафрагма экономайзера мощностных режимов; 10. Электромагнитный запорный клапан; 11. Топливный жиклер холостого хода; 12. Крышка карбюратора ваз 2105; 13. Патрубок подачи топлива; 14. Главный воздушный жиклер первой камеры; 15. Воздушная заслонка; 16. Распылители ускорительного насоса с клапаном подачи топлива; 17. Диафрагма пускового устройства; 18. Регулировочный винт пускового устройства; 19. Регулировочный винт количества смеси холостого хода; 20. Рычаг блокировки второй камеры; 21. Патрубок подачи разрежения к вакуумному регулятору распределителя зажигания ваз 2105; 22. Регулировочный винт качества смеси холостого хода; 23. Рычаг привода дроссельных заслонок; 24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 25. Рычаг управления воздушной заслонкой; 26. Шток пускового устройства; 27. Электрический провод концевого выключателя экономайзера холостого хода; 28. Рычаг воздушной заслонки; 29. Главный воздушный жиклер второй камеры; 30. Эмульсионная трубка второй камеры; 31. Распылитель главной дозирующей системы второй камеры; 32. Топливный фильтр ваз 2105; 33. Игольчатый клапан поплавковой камеры ваз 2105; 34. Дроссельная заслонка второй камеры; 35. Рычаг дроссельной заслонки второй камеры; 36. Главный топливный жиклер второй камеры; 37. Рычаг привода дроссельной заслонки второй камеры; 38. Поплавок.

Устройство карбюратора ВАЗ-2105 (2106) предусматривает ряд конструктивных элементов, обеспечивающих необходимые характеристики горючего состава. Двигатель может работать в различных режимах: прогрев, холостой ход, область средних оборотов и тяжёлая нагрузка. Каждая из вышеописанных ситуаций требует определённой консистенции ингредиентов топливовоздушной смеси. Карбюратор состоит из более, чем пятидесяти деталей. Рассмотрим подробно каждый элементы устройства. Стоит упомянуть, что все сегменты, являются важными составляющими устройства, их демонтаж может оказывать отрицательное воздействие на работу силового агрегата.

Точная проверка

 Для проверки первым способом вам понадобится манометр, оснащенный тройником, или специальный прибор для проверки и регулировки системы питания.Отсоедините топливопровод, ведущий от топливного насоса к карбюратору (техника безопасности — совет 186), и присоедините тройник манометра следующим образом.

 На короткое время запустите двигатель, затем остановите его и переставьте вентиль тройника таким образом, чтобы прервалось сообщение между топливным насосом и карбюратором.

Наблюдайте за падением давления на манометре. Игольчатый клапан можно считать герметичным, если давление в течение двух минут не будет заметно снижаться.

 Второй способ заключается в воспроизведении такого давления, с каким топливный насос нагнетает бензин в карбюратор.Такое давление способен оказывать столб жидкости соответствующей высоты, поэтому потребуются длинная трубка из устойчивой к бензину резины длиной около 3—4 м и короткая стеклянная трубка с мерными штрихами.Кроме того, вероятно, вам нужно будет снять карбюратор.

 Проверка производится следующим образом.Отсоедините топливопровод, ведущий от патрубка подвода бензина к поплавковой камере, а на его место плотно подсоедините резиновую трубку. Другой конец резиновой трубки с вставленной в него стеклянной трубкой поместите так высоко, чтобы расстояние между первым штрихом стеклянной трубки и игольчатым клапаном равнялось высоте столба бензина, давление которого соответствовало бы нагнетательному давлению топлива в системе.

Подключение карбюратора к двигателю и другим системам автомобиля.

Первое устройство, которое мы видим подсоединенным к карбюратору, это воздушный фильтр. Размеры фильтра таковы, что он полностью перекрывает собой карбюратор. Корпус фильтра крепится непосредственно на верхней части карбюратора при помощи 4-х гаек.Через штуцер, расположенный сбоку карбюратора, присоединяется топливный шланг, по которому из бака при помощи топливного насоса поступает горючее.

От трамблера (система зажигания) к «Озону» подсоединяется шланг. В карбюраторе создается разряжение, которое через этот шланг проворачивает контактную пластину в трамблере, изменяя этим угол опережения зажигания.

К электромагнитному клапану подключается провод. Через него к клапану поступает напряжение с блока предохранителей.

К рычагу управления дроссельной заслонкой подсоединяется тонкий тросик. Эта тяга увеличивает количество выработанной топливно-горючей смеси, которая подается в камеру сгорания двигателя. Именно эта тяга действует, когда водитель нажимает педаль газа в салоне.

В районе впускного отверстия для воздуха (которое перекрывается особой заслонкой), подсоединяется тяга так называемого «подсоса».Это устройство осуществляет запуск холодного двигателя: заслонка пропускает в карбюратор меньше воздуха, таким образом получается обогащенная смесь. Тяга ведет к рукоятке подсоса, расположенной в салоне автомобиля, справа внизу от рулевой колонки.

Впускной коллектор, направляющий воздушно-топливную смесь непосредственно в цилиндры, соединяется с карбюратором короткой пружинкой и двумя болтами.

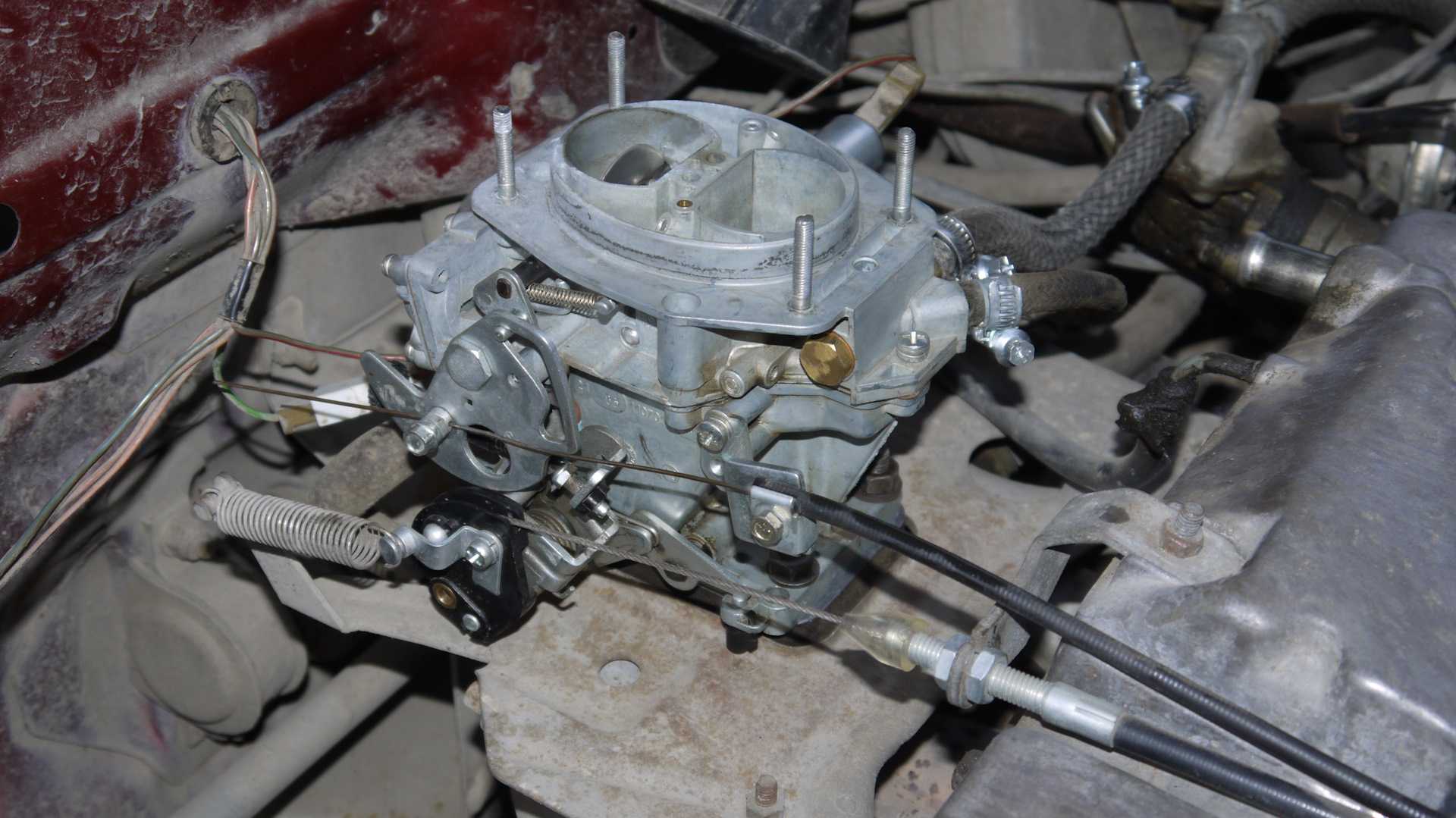

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

• Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
• Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
• Крепится проводка.
• К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
• После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для чего нужен адсорбер

Перед тем как перейти к вопросу о том, как проверить работу адсорбера, вкратце остановимся на описании работы системы улавливания паров бензина (по-английски называется Evaporative Emission Control — EVAP). Это даст более четкое представление о функциях как адсорбера, так и его клапана. Итак, как понятно из названия, система EVAP предназначена для улавливания паров бензина и недопущения попадания их в несгоревшем виде в окружающий воздух. Испарения образуются в топливном баке при нагреве бензина (чаще всего при длительной стоянке под палящим солнцем в теплое время года) или при снижении атмосферного давления (очень редко). Задача системы улавливания топливных испарений состоит в том, чтобы возвращать эти самые испарения во впускной коллектор двигателя и сжигать их вместе с топливовоздушной смесью. Как правило, такая система устанавливается на все современные бензиновые двигатели в соответствии с экологической нормой Евро-3 (был принят в Евросоюзе в 1999 году).

Система EVAP состоит из следующих элементов:

• угольного адсорбера;
• электромагнитный клапан продувки адсорбера;
• соединительные трубопроводы.

Также дополнительно имеются жгуты проводов, идущие от электронного блока управления двигателем (ЭБУ) к упомянутому клапану. С их помощью обеспечивается управление этим устройством. Что касается адсорбера, то имеет три внешних соединения:

• с топливным баком (через это соединение образованные пары бензина непосредственно попадают в адсорбер);
• с впускным коллектором (с его помощью выполняется продувка адсорбера);
• с атмосферным воздухом через топливный фильтр или отдельный клапан на его входе (обеспечивает перепад давления, которое необходимо для выполнения продувки адсорбера).

Адсорбер представляет собой некую бочку (или аналогичный сосуд), который наполнен перемолотым углем, в котором, собственно, конденсируются пары бензина, после чего они в результате продувки отправляются в систему питания автомобиля. Долгая и исправная работа адсорбера возможна лишь при его регулярной и достаточной вентиляции. Соответственно, проверка адсорбера автомобиля заключается в том, чтобы проверить его целостность (поскольку корпус может ржаветь) и способность конденсировать пары бензина. Еще старые адсорберы пропускают через свою систему уголь, находящийся в них, чем забивают как систему, так и клапан их продувки.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Как функционирует карбюратор «Озон»

Без понимания принципа действия дозирующего устройства заниматься его серьёзным ремонтом и регулировкой нельзя. Максимум — настроить уровень топлива в камере, почистить сеточку и жиклёр СХХ, вкрученный снаружи корпуса. Чтобы устранять более глубокие проблемы, стоит изучить алгоритм работы агрегата, начиная с холодного запуска мотора.

1. Водитель до конца вытягивает рукоятку пускового устройства, верхняя заслонка полностью закрывает поступление воздуха в первичную камеру. Одновременно приоткрывается первый дроссель.
2. При вращении стартера поршни втягивают чистый бензин без добавления воздуха — двигатель запускается.
3. Под воздействием разрежения мембрана приоткрывает верхнюю заслонку, освобождая путь воздуху. В цилиндры начинает подаваться топливовоздушная смесь, иначе мотор заглохнет от переобогащения.
4. По мере прогрева автолюбитель утапливает рукоятку «подсоса», дроссель закрывается и горючее начинает поступать в коллектор из отверстия холостого хода (находится под дроссельной заслонкой).

Сразу после запуска мотора мембрана оттягивает заслонку и открывает зазор для прохода воздуха На холостых оборотах топливовоздушная смесь поступает в коллектор через каналы и жиклёры СХХ, основные дроссели плотно закрыты. В эти протоки встроены регулировочные винты качества и количества. Когда открываются основные дроссели и включается в работу главная дозирующая система, положение винтов не играет роли — горючая смесь подаётся в мотор напрямую через камеры.

На холостых оборотах топливная смесь поступает в коллектор через нижнее отверстие, расположенное под дросселем

Чтобы начать движение, водитель включает передачу и нажимает педаль акселератора. Картина топливоподачи меняется.

1. Открывается первичная дроссельная заслонка. За счёт разрежения воздух и бензин всасываются через главные жиклёры, смешиваются в эмульсионной трубке и направляются в диффузор, а оттуда — в коллектор. Система холостого хода функционирует параллельно.
2. При дальнейшем наращивании оборотов коленчатого вала разрежение в приёмном коллекторе возрастает. По отдельному каналу вакуум передаётся к большой резиновой мембране, которая посредством тяги открывает второй дроссель.
3. Чтобы в момент открытия вторичной заслонки не возникало провалов, часть топливной смеси подаётся в камеру по отдельному каналу переходной системы.
4. Для динамичного разгона водитель резко нажимает педаль газа. Срабатывает насос-ускоритель — тяга воздействует на диафрагму, выталкивающую бензин к носику распылителя. Тот выдаёт мощную струю внутрь первичной камеры.

После открытия дросселя топливная смесь поступает в коллектор через главный диффузор

Когда педаль нажата «в пол» и оба дросселя полностью открыты, производится дополнительная подпитка мотора топливом через трубку эконостата. Она тянет горючее напрямую из поплавковой камеры.

Признаки неполадок

Симптомами выработки обогащённой смеси являются:

• увеличение расхода топлива;
• повышенная температура двигателя;
• громкие выхлопы и чёрный дым из трубы глушителя;
• снижение мощности машины.

Сигналами о поступлении обеднённой смеси служат:

• потеря мощностных характеристик;
• хлопающие звуки под капотом;
• резкий нагрев двигателя.

Видеотуториал настройки карбюратора ВАЗ 2106

Все узлы механизма автомобиля требуют тщательного ухода, регулярного техобслуживания и периодического профилактического ремонта. Профилактика и обслуживание заключаются в разборке корпуса, тщательной очистке и промывке внутренних и внешних поверхностей деталей.

После разборки карбюратора производится внешний осмотр деталей и отбраковка неисправных компонентов. Приступать к настройке возможно только в случае исправности всех элементов. После того, как все дефектные составляющие заменены и карбюраторный узел вновь собран и установлен, можно приступать к наладке.

Регулировка поплавка карбюратора ВАЗ-2106

Основой наладки агрегата считается регулировка поплавка. Превышение стандартного уровня заполнения внутренней камеры приводит к перенасыщению топлива кислородом и повышению расхода бензина без улучшения динамических характеристик машины.

В части настройки положения поплавка регулировка карбюратора 2106 проводится в несколько этапов:

1. Демонтаж и установка верхней крышки корпуса в вертикальное положение.
2. Корректировка положения иглы, результатом которой должно стать соприкосновение шарика иглы с поверхностью поплавка.
3. Контроль зазора между поплавком и крышкой, отрегулированный зазор должен имеет значение 6 мм с допуском +0,25 мм. Инструментом для устранения избыточного или недостаточного зазора является поплавковый язычок, путём поджатия которого осуществляется корректировка.
4. Контроль величины хода поплавка, которая в отрегулированном состоянии составляет 8 мм с допуском +0,25 мм.

Корректировка зазоров клапанного механизма

Контроль зазоров выполняется на холодном двигателе при помощи мерного щупа размером 0,15 мм. По результатам проверки определяется необходимость доработки зазоров.

Выставка угла опережения зажигания

Установка угла опережения зажигания осуществляется путём совмещения контрольных рисок на крышке газорапределителя и маховике.

Отладка режима работы на холостых оборотах

Этот этап работы требует предварительной подготовки механизмов. Требуется прогреть силовой агрегат автомобиля до 900оС, добиться запуска и стабилизировать работу двигателя путём вращения качественного и количественного топливных винтов, если этого не произошло автоматически.

Регулировка карбюратора ВАЗ на холостых оборотах:

1. Посредством вращения винта, который регулирует количественные характеристики топлива, задать частоту вращения коленвала в интервале 800-900 оборотов в минуту;
2. Вращением винта, который отвечает за качество топлива, достичь устойчивого и плавного режима работы силового агрегата при максимально возможном количестве оборотов;
3. Уменьшать обороты закручиванием количественного винта до показателей оборотов в интервале 950-1030 об/мин;
4. Вновь увеличить частоту вращения до максимума, выкручивая винт качества;
5. Последовательно повторять п.2-4 до тех пор, пока число 950-1030 об/мин не совпадёт с максимумом количества оборотов, достигнутого вращением винта качества;
6. Достигнув совпадения показателей, возвратить винт качества в положение, соответствующее количеству оборотов 800-900 об/мин.

Какие проблемы в работе ВАЗ-2105 могут указывать на необходимость регулировки ее карбюратора

Конструктивное решение карбюратора на ВАЗ-2105 преследует цель обеспечения непрерывной работы его двигателя. Однако некоторые обстоятельства способны вызывать сбои в работе устройства:

• некачественное топливо;
• некорректная работа составляющих механизма;
• естественное старение деталей, узлов и материалов, из которых они изготовлены.

Следующие неисправности, с которыми могут сталкиваться многие хозяева ВАЗ-2105, явно сигнализируют о том, что с карбюратором что-то не так. И ему нужна регулировка или даже ремонт.

1. Авто, работая на холостых оборотах, внезапно глохнет.
2. При очередном нажатии на педаль газа, ускорение происходит не сразу, а с запозданием. Со временем единичные ситуации «входят» в систему с постепенным увеличением промежутка между подгазовкой и увеличением скорости авто.
3. Прерывистая работа мотора, которая становится заметнее на высоких передачах.
4. Увеличение расхода.
5. Сложно запустить двигатель после продолжительной стоянки.

Запах топлива в салоне, заливание свечей может свидетельствовать о том, что карбюратор вашего ВАЗ-2105 работает некорректно и нуждается не просто в чистке и продувке, а в регулировке. Новичкам лучше обратиться к специалистам, которые квалифицированно выполнят все виды работ. Владельцы авто со стажем делают регулировку самостоятельно.

Канавки иглы, как способ настройки

До начала процедуры надо заняться винтом, настраивающим качество ТВС. Если наладить требуемый результат не получилось, то после этого можно заняться иглой.

На ней, в зависимости от модели, имеется пять канавок. Предусмотрено также запирающее кольцо, фиксируемое посередине. Таким образом, обеспечивается оптимальный вариант ТВС. Если штатная регулировка не устраивает или сбита, кольцо сдвигается в другое положение. С помощью сдвига этих самых положений или канавок обеспечивается регулировка той или иной дозы горючего.

Схема карбюратора

Допустим, стопорное кольцо поднимается на один уровень вверх. Это позволяет опустить иглу вниз, и канал подачи горючего перекрывается несколько в большей степени. Соответственно, меняется соотношение в ТВС. Бензина становится меньше, воздуха больше. Таким образом, выводится взаимосвязь. Поднимаем кольцо, обедняется ТВС, и наоборот.

Излишняя богатая или бедная ТВС отрицательно сказывается на работе двигателя. Это можно заметить по свечам зажигания, которые в такой ситуации сразу дают сигнал о ненормальном состоянии смеси.

Принцип действия

Из бензобака, топливная смесь по бензопроводу сначала попадает в полость на карбюраторе, а затем идет на седло топливного клапана. При неработающем двигателе входное отверстие на седле закрыто рычагом на оси, что преграждает путь в полость, где установлен регулятор давления смеси. Бензин не поступает в камеру сгорания.

В начале работы карбюратора и при запуске агрегата разреженность воздуха диффузора через шток выдавливает вверх мембрану в устройстве регулятора давления. В это время происходит отжимание рычага, и бензосмесь через седло проходит в полость регулятора давления смеси. Затем она поступает в каналы, проход в которых может изменяться с помощью регулировочных винтов, подводится к устройству распылителей.

Распыленный бензин, обогащенный воздухом, засасывается в процессе работы мотора в диффузор, поступает в камеры сгорания. Для предотвращения прохода воздуха через полость на седле устанавливается обратный клапан. Такой принцип действия улучшает работу двигателя скутера на холостом ходу.

Устройство регулятора давления состоит из мембраны, рычага закрывания топливного канала и стальной пружины, которая предназначена для поддержки одинаковых по величине показателей работоспособности устройства. При этом мембрана карбюратора находится под воздействием разреженного воздуха с одной стороны, а с другой — ее поддавливает пружина.

При увеличении разреженности воздуха и воздействии атмосферного давления в диффузоре на мембрану поступает достаточное усилие для приведения в движение рычага и открывания клапана подачи горючего. В этот момент увеличивается подача топлива, что вызывает компенсирование падения уровня напора в полости топливной смеси.
