Кпп на ваз 2107: устройство, неисправности, ремонт

Неисправности коробки

Существует несколько типов симптомов поломки или износа КПП ВАЗ 2107.

1. Отсутствие реакции на включение позиции.
2. Скорость вылетает на полном ходу.
3. Повышенные шумы, вой или скрежет, доносящийся изнутри механизма.
4. Передачи туго втыкаются.
5. Потекло масло.

Не включается передача

Причиной отсутствия адекватной реакции на манипуляции автолюбителя является:

• износ шестерен и зубчатых передач;
• истирание втулок синхронизаторов;
• механическое повреждение направляющих втулок;
• износ пружины синхронизатора.

Выбивает передачу при езде

Следующая неприятность заключается в выщелкивании рычага КПП сразу после включения передачи.

Причинами являются:

• клинит шарнир рычага;
• физическая поломка непосредственного рычага – деталь меняется;
• переключающие вилки в КПП погнуты;
• неправильно работает сцепление.

Хруст и скрежет в коробке во время движения

Следующая поломка вызвана факторами:

• износ подшипников на валах;
• шлицы шестеренок истерлись, детали меняются;

недостаточно масла в картере устройства, рекомендуется долить смазку.

Повышенный шум

Последствием следующих проблем является повышенное шумовыделение.

1. Недостаток смазки в корпусе коробки передач. Механизм работает на сухую, что провоцирует появление посторонних звуков.
2. Жидкость слишком долго не менялась. После износа лубриканта внутри механизма образуется большое количество густой мази, состоящей из сажи, кислот, металлической стружки. Масса забивает каналы и наступает масляное голодание.

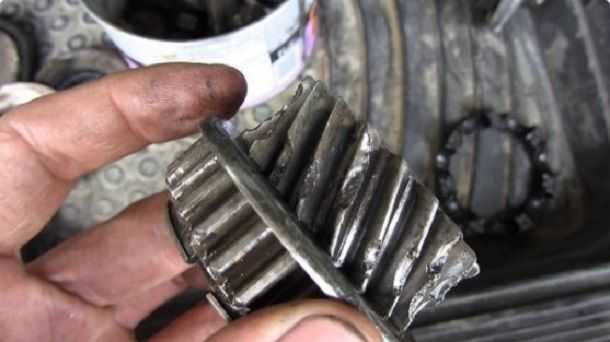

3. Износ зубцов шестерен, подшипников.

Тяжёлое переключение передач

В этом случае потребуется проверить сцепление – устройство может работать некорректно. Также актуально повреждение корзины, диска. Отдельно может быть причиной заливка чрезмерно густого лубриканта или нарушение в работе синхронизатора.

Течь масла

Течь смазки может быть спровоцирована факторами.

1. Механическое повреждение картера при ударе или чирке о другую поверхность.
2. Износ сальников, уплотнителей, вызванных естественным старением резины.
3. Перелив жидкости и как следствие ее вытеснение из механизма.

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

• Снять вилку сцепления с коробки передач.
• Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
• Открутить и снять поперечину крепления КПП.
• Демонтировать привод спидометра.
• Снять датчик включения ламп заднего хода.
• Снять манжету с шаровой опоры рычага КПП.
• Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
• Снять корпус и прокладку со шпилек.
• Открутить гайки крепления трубы для выпуска газов.
• Снять кронштейн крепления, вынуть закладной болт.
• Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
• Открутить 10 гаек нижней крышки ключом на 10.
• Снять крышку вместе с прокладкой.
• Открутить еще одну гайку задней крышки.
• Утопить шток 1 и 2 передачи при помощи отвертки.
• Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
• Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
• Вынуть 5-ю передачу и передачу заднего хода.
• Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
• Демонтировать уплотнительную прокладку.
• Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
• Снять пружинное кольцо с вала КПП.
• Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
• Открутить болт шестерен
• Сдвинуть вилку 5 передачи и снять блок шестерен.
• Зажать блок шестерен в тисках.
• Демонтировать шайбу вторичного вала.
• Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

Правила разборки и сборки КПП

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

1. Разборка механизма выполняется только после его полной очистки от грязи.
2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
4. При разборке агрегаты складываются в последовательности демонтажа.
5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
8. Сборка агрегата осуществляется исключительно в обратной последовательности.
9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Когда может потребовать ремонт?

Такая необходимость, как правило, – неожиданная. Сопровождается она выходом из строя сцепления, диска. Не так часто причиной может стать корзина сцепления. Ее лепестки, которые при нормальном условии слегка направлены вверх, становятся ровными, что, собственно, препятствует нормальному переключению передач – каждое сопровождается скрежетом. Ввиду наличия такой неисправности, начинают в ускоренных темпах изнашиваться синхронизаторы и другие важные элементы.

Лучше всего сразу посетить СТО или любую другую мастерскую, что, в свою очередь, позволит значительно снизить материальные затраты.

Вышеупомянутые цены указаны с расчетом на значительный износ/повреждения КПП, которые требуют капитального ремонта или замены. Разброс цены в 500 или 700 рублей, при условии установки запчастей из склада СТО, скорее всего, обусловлен региональностью и монополией на этом же рынке. Ввиду этого, ценовая политика за проведенные работы, закупку и ответственное хранение запчастей может граничить с вышеупомянутыми ценами, как раз на 500-700 рублей. Самостоятельная покупка запчастей, по списку оглашенном мастером, поможет выровнять цены.

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

• износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
• на синхронизаторах кольца пришли в негодность, необходимо сменить;
• лопнула пружина синхронизатора, сменить;
• на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

• шарнир рычага заклинивает, осмотреть и зачистить;
• неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
• рычаг переключения сломан, поменять на новый;
• вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

• изношены подшипники, их следует поменять, а заодно проверить сальники;
• изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
• не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

• износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
• разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
• механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

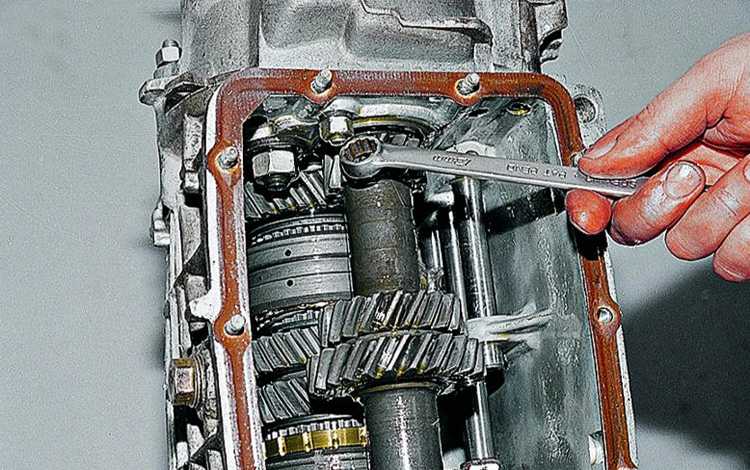

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

8. Снять привод спидометра.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

31. Ключом на 17 мм отвернуть болт шестерен.

32. Сдвинуть вилку включения 5 передачи и снять блок шестерен с вала.

33. Установить блок шестерен в тиски.

34. Снять шайбу с вторичного вала.

35. Ключом на 13 мм отвернуть 2 болта крепления крышки.

36. Снять крышку с прокладкой.

37. В картере из отверстий КПП ВАЗ 2107 извлечь пружины фиксаторов штоков.

38. Шарики-фиксаторы удобно извлекать при помощи резиновой груши, создав разрежение.

39. Снять с вторичного вала шестерню V-й передачи с синхронизатором.

40. Снять кольцо.

41. Сдвинуть вилку включения передач, снять муфту V-й передачи.

42. Снять с оси промежуточную заднего хода.

43. Снять шток включения V-й передачи и заднего хода с вилкой включения передач и втулкой штока. Снять со штока втулку и вилку.

44. Ключом на 10 мм отвернуть болт креплении штока.

45. Извлечь блокировочный сухарь.

46. Продолжаем ремонт коробки передач ВАЗ 2107 разжав стопорное кольцо V-й передачи.

47. Снять с вала КПП ступицу.

48. Снять пружинную шайбу.

49. Снять шестерню заднего хода.

50. Снять задний подшипник вала.

51. Вынуть передний подшипник промежуточного вала.

52. Вынуть промежуточный вал из КПП.

53. Снять часть кольца заднего подшипника с вала.

54. Ключом на 10 мм открутить болт крепления вилки III-й и IV-й передачи к штоку.

55. Вынуть из отверстия шток включения III-й и IV-й передачи, снять вилку.

56. Извлечь блокировочный сухарь.

57. Извлечь сухарь из отверстия в картере КПП.

58. Ключом на 10 мм открутить болт крепления вилки I-й и II-й передачи.

59. Вынуть шток из отверстия, снять вилку.

60. Ударной отверткой открутить 3 винта пластины подшипника вторичного вала.

61. Выдвинуть подшипник из картера.

62. Снять первичный вал КПП ВАЗ 2107.

63. Вынуть из вала передний роликовый подшипник.

64. Поддеть двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.

65. Вынуть вал КПП из картера.

66. Ключом на 24 мм снять ось шестерни заднего хода от проворачивания, а на 19 мм отвернуть гайку крепления оси.

67. Снять с вала синхронизатор III-й и IV-й передачи.

68. Щипцами разжать и снять с вала ступицы.

69. Снять пружинную шайбу.

80. Снять ступицу муфты синхронизатора.

71. Снять шестерню с III-й передачи.

72. Выпрессовать вторичный вал из шестерни.

73. Вынуть втулку шестерни вала КПП.

74. Снять шестерню вала с синхронизатором I-й передачи.

75. Вынуть ступицу муфты I-й и II-й передачи.

76. Снять муфту синхронизатора.

77. Снять с вала шестерню II-й передачи.

78. Снять кольцо подшипника.

79. Снять тарельчатую шайбу.

80. Впрессовать первичный вал из кольца подшипника.

81. Снять стопорное кольцо.

82. Отпустить блокирующее кольцо и снять пружину IV-й передачи.

83. Аналогично разбираем другие передачи.

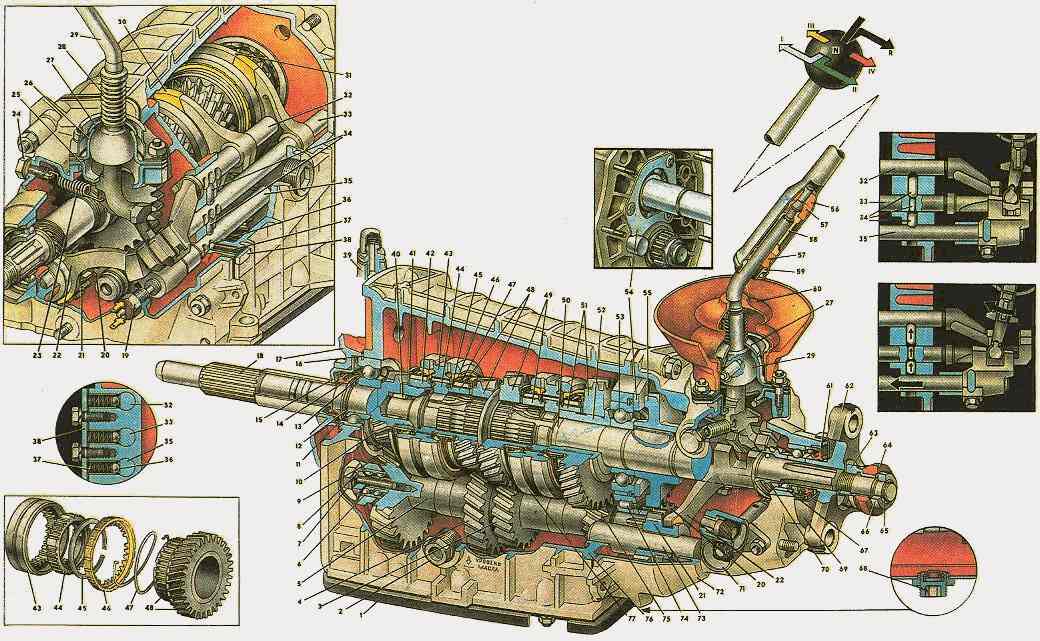

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

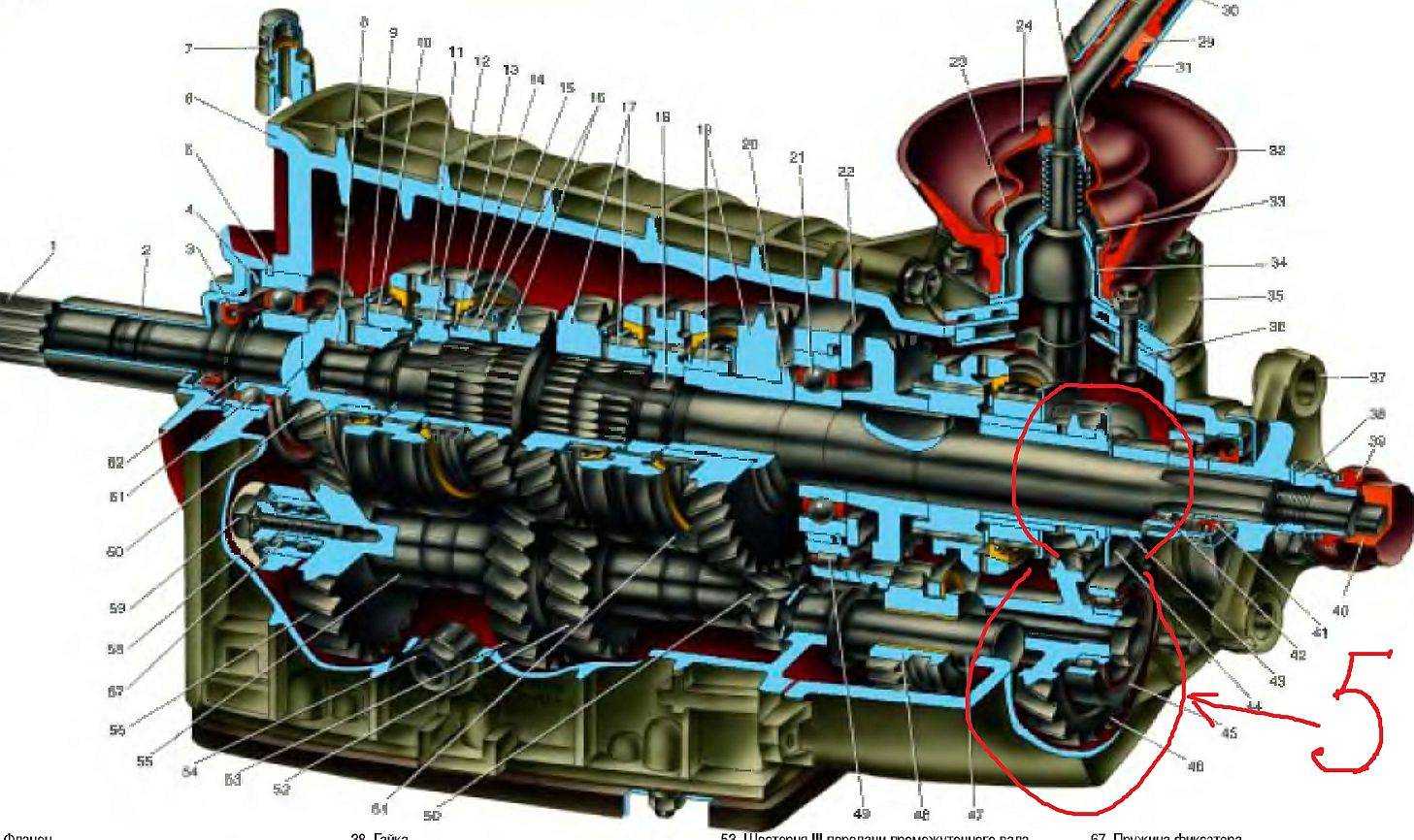

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;

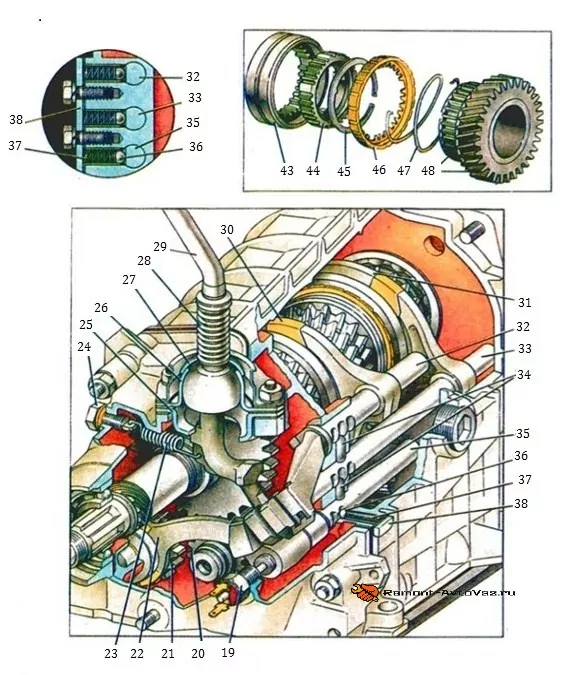

16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Модельный ряд Ваз с руководствами по ремонту

«Шестерка» представляет собой заднеприводный автомобиль малого класса. Выпускается как 4-дверный седан с 1975 года. 7 основных модификаций и 3 дополнительных были выпущены за все время истории Ваз 2106. Кузов «классики» ранних годов выпуска изготовлялся очень прочным. На должном уровне была антикор обработка, благодаря использованию качественных составов. «Шестерки» последних годов выпуска, к сожалению, таким качеством «блеснуть» не могут.

«Семерка» тоже считается ярким представителем «классики», завершающим «жигулевское» направление АвтоВАЗ. Седан выпускался с 1982 года. С 21 века его собирали не только в России, но в Украине и в Египте. «Семерки» с инжекторным двигателем явно отличаются от моделей с карбюраторным ДВС. Хотя первая версия и слабее карбюраторной родственницы в плане мощи, по остальным параметрам она ее переигрывает.

ВАЗ 2109 – переднеприводная модель «Samara», разработанная и серийно выпускающаяся с 1987 года. У «девятки» шесть модификаций, выходящих с инжекторными и карбюраторными силовыми установками. Считается, что моторы – это одна из сильных сторон Ваз 2109. Кроме того, заслуживает одобрительных замечаний простота ремонта и обслуживания.

«Десятка» – 4-дверный седан переднеприводного типа. Производится Волжским автозаводом с 1995 года. ВАЗ 2114 представляет собой 5-дверный хэтчбек, вышедший впервые в 2001 году, как рестайлинговая версия «девятки».

Устройство КПП

КПП имеет 5 передач вперёд и одну назад. Схема переключений скоростей полностью совпадает с трансмиссиями предыдущих классических моделей Жигулей. Принцип действия коробки классический.

Переключение передачи осуществляется при помощи ручки, которая идёт прямо в коробку передач. Ещё одним преимуществом является наличие пяти передач, которые стали длиннее. Но в отличие от переднего привода, нет возможности монтировать шестую передачу.

При появлении следующих неисправностей нужно проводить полный ремонт:

• течь масла, из-под сальников и прокладок;
• повышенный шум в коробке;
• вылет передачи;
• не втыкается и не включается передача;
• вибрация на 5 передаче;
• хруст синхронизаторов коробки.

Чтобы провести монтажно-демонтажную работу, и ремонт коробки передач — необходимо иметь минимальный набор автомобильного слесаря (ключи, отвёртки, молоток и т. д.).

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

• набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
• набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
• пассатижи, отвёртки, пинцет;
• воронка и ёмкость для масла;
• домкрат и деревянные брусья;
• ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

• автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

Перед началом работы автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу

Вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач

После этого необходимо:

• отсоединить датчик кислорода;

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

• снять три оставшиеся на так называемой кулисе втулки;

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

• выкрутить болты, на которых крепится защитная крышка картера сцепления;

Подперев коробку домкратом или деревянным брусом, нужно открутить четыре болта, котрыми картер сцепления крепится к блоку цилиндров

Чтобы освободить корбку, следует сместить КПП назад и вывести первичный вал из ступицы ведомого диска

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

• Снять вилку сцепления с коробки передач.
• Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
• Открутить и снять поперечину крепления КПП.
• Демонтировать привод спидометра.
• Снять датчик включения ламп заднего хода.
• Снять манжету с шаровой опоры рычага КПП.
• Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
• Снять корпус и прокладку со шпилек.
• Открутить гайки крепления трубы для выпуска газов.
• Снять кронштейн крепления, вынуть закладной болт.
• Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
• Открутить 10 гаек нижней крышки ключом на 10.
• Снять крышку вместе с прокладкой.
• Открутить еще одну гайку задней крышки.
• Утопить шток 1 и 2 передачи при помощи отвертки.
• Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
• Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
• Вынуть 5-ю передачу и передачу заднего хода.
• Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
• Демонтировать уплотнительную прокладку.
• Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
• Снять пружинное кольцо с вала КПП.
• Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
• Открутить болт шестерен
• Сдвинуть вилку 5 передачи и снять блок шестерен.
• Зажать блок шестерен в тисках.
• Демонтировать шайбу вторичного вала.
• Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

• Извлечь из отверстий картера пружины, фиксирующие штоки.
• Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
• Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
• Снять кольцо.
• Снять муфту 5-й передачи, сдвинув вилку включения передач.
• Снять промежуточную шестерню заднего хода с оси.
• Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
• Открутить болт крепления штока.
• Вытащить блокировочный сухарь.
• Разжать стопорное кольцо, относящееся к 5-й передаче.
• Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
• Извлечь передний подшипник промежуточного вала.
• демонтировать промежуточный вал.
• Снять часть кольца заднего подшипника.
• Открутить болт, крепящий к штоку вилку 3-4 передачи.
• Снять шток 3-4 передач и вилку.
• Вытащить блокировочный сухарь.
• Открутить крепления вилки 1-2 передач.
• Демонтировать шток и вилку 1-2 передач.
• Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
• Выдвинуть из картера подшипник.
• Демонтировать первичный вал.
• Вынуть роликовый подшипник из вала.
• Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
• Демонтировать вторичный вал.
• Открутить гайку и снять ось заднего хода.
• Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
• Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
• Выпрессовать из шестерни вторичный вал.
• Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
• Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
• Снять шестерню 2 передачи и кольцо подшипника.
• Демонтировать тарельчатую шайбу.
• Выпрессовать из кольца подшипника вторичный вал.
• Вытащить стопорное кольцо, пружину 4 передачи.
• Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
• Все изношенные детали заменить новыми.
• Собрать КПП, выполняя действия в обратной последовательности.

Актуальная стоимость ремонта

Конечная стоимость проводимых работ зависит от множества факторов, а именно:

1. Количества передач.
2. Наличия/отсутствия у владельца запчастей.
3. Степени износа сцепления.
4. Износа подшипника.
5. Расположения коробки (на автомобили или уже демонтированная).

Это далеко не полный перечень, но основываясь на нем можно прикинуть примерную стоимость ремонта. Так, например, ремонт 5 ст. на 5 ст. КПП обойдется в 4 000 рублей. При условии такого ремонта демонтаж производится бесплатно. Установка уже исправной коробки обратно на ВАЗ 2107 обойдется в 1 500 рублей. Конечно, возможность самостоятельного монтажа еще никто не отменял. В эти 4 000 рублей входит полное восстановление каждой передачи, сцепления, подшипников и т.д., при условии отсутствия у владельца запчастей. В противном случае, если предварительная закупка произведена самостоятельно, сам ремонт 5 ст. КПП встанет в 2 500 рублей. Размер оплаты монтажа остается неизменным.

Помимо этого, в замене может нуждаться исключительно подшипник коленчатого вала. Его установка, из запасов мастерской, обойдется в 600 рублей, естественно, на уже снятой КПП. Замена, сопровождающаяся демонтажем и обратной установкой, увеличивает счет еще на 1 500 тыс. рублей.

Также распространенной поломкой можно считать неисправность сцепления, его пробуксовку или западание. Замена сцепления на снятой коробке ВАЗ (классика) обойдется в 300 рублей. Аналогичная замена, но уже по рекламации – 1 000 рублей. Необходимость установки мастером КПП на автомобиль сопровождается вышеупомянутым тарифом.

Как показывает практика, большинство ВАЗовский моделей КПП, при условии значительного повреждения, а также систематического игнорирования необходимости проведения профилактических мероприятий, плохо поддаются ремонту, ремонту который по умолчанию является гарантией надежной восстановленной работоспособности. Собственно, исходя из всего этого, практически каждое СТО предоставляет возможность покупки 4 ст. или 5 ст. КПП. Выбор возможен, как среди восстановленных коробок, так и снятых с рабочих автомобилей. Если коробка полностью перебранная, имеет в комплекте тросик спидометра и другие принадлежности, тогда цена составит около 7 000 рублей.

Если выбранная КПП не подвергалась ремонту, но прошла тест работоспособности – 5 000 рублей. Необходимость ремонта последней по желанию покупателя, а именно замена подшипника колен.вала и сцепления, обойдется в 500 и 200 рублей, соответственно, против 600 и 300 при условии ремонта собственной.

Стоит знать что отремонтированная, что купленная коробка передач требует замены/залития масла. Необходимость покупки может иметь место только в том случае, если имеющаяся КПП ВАЗ 2107 не подлежит ремонту или тот является нецелесообразным.

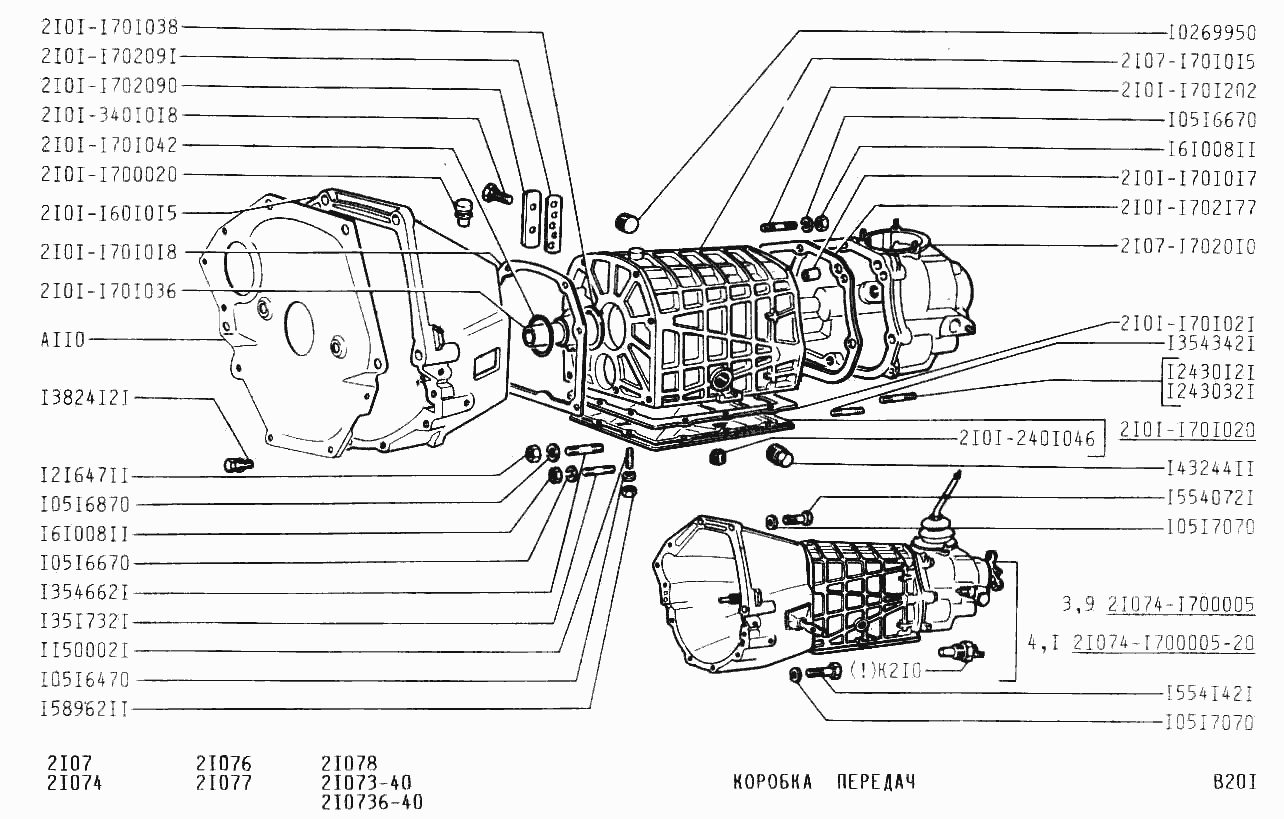

Коробка переключения передач ВАЗ 2107

Не смотря на то, что среди всей линейки автомобилей ВАЗ седьмая модель конструктивно одна из самых доступных и простых в обслуживании, не каждый сможет провести диагностические и ремонтные работы самостоятельно. Это обусловлено тем, что автомобиль имеет как простые, так и сложносоставные узлы и агрегаты. Так вот, МКПП 2107 относится ко второму типу.

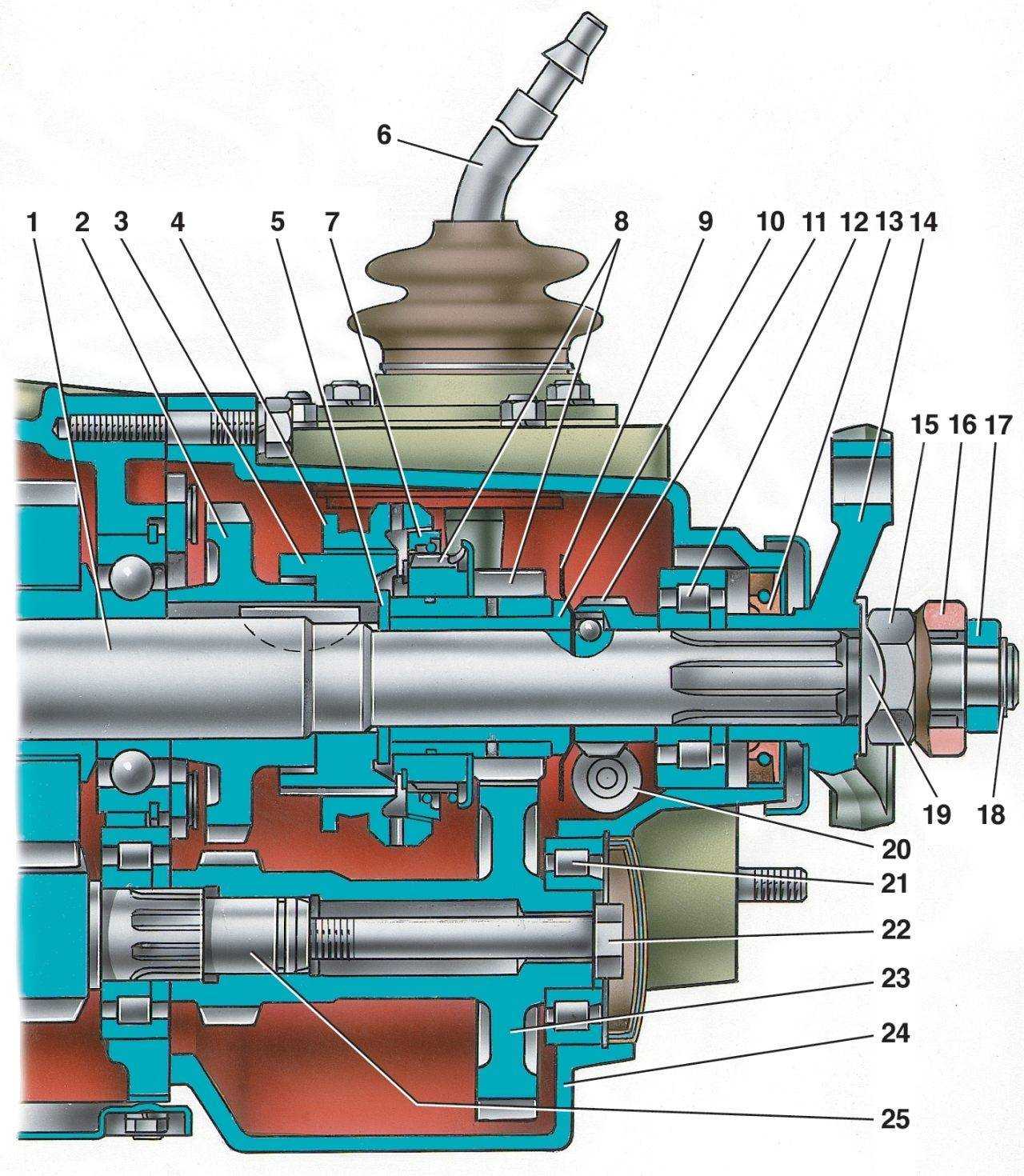

Коробка 5-и ступка ВАЗ 2107: конструктивные особенности, схема переключения

Схема КПП ВАЗ 2107 (пятиступка), практически такая же, как и в четырех ступенчатой коробке, разница лишь в наличии еще одной пятой скорости, включаемой путем перемещения рычага влево до конца и вперед. КПП ВАЗ 2107 5 ступка позволяет изменять частоту крутящего момента в пяти разных позициях:

• движение вперед с разной скоростью в соответствии с передачами от 1 до 5;
• движение назад при включении шестой (задней) передачи.

Переключение передач в пятиступенчатой коробке осуществляется так же, как и в классической четырехступенчатой. Выжимая сцепление, нужно передвигать рычаг переключения скоростей на нужную позицию, соответствующую скоростному режиму автомобиля.

Внутри коробки находятся такие основные элементы:

• Первичный вал ВАЗ 2107 — вал с четырьмя зубчатыми шестернями (один из основных элементов коробки). Первичный вал, являясь одним целым с шестернями, вращается вместе с ними на подшипнике, который фиксируется в нижней части КПП и уплотнен сальником;
• Вторичный вал с десятью шестернями, являясь продолжением первичного вала, имеет шестерни первой, второй и третьей передачи. Все шестерни на вторичном валу имеют различные габариты для обеспечения преобразования величины крутящего момента. Вращается вторичный вал на подшипниках, так же как и первичный;
• Промежуточный вал является своеобразной «прослойкой» между вторичным и первичным валами и имеет шестерни, являющиеся с ним одним целым. Именно через них от одного вала к другому передается крутящий момент;

Коробка передач 2107 имеет передаточные числа и технические характеристики, похожие на КПП ВАЗ 2105. Параметры пятиступенчатой коробки ВАЗ 2107:

• главная пара — 4.1/3.9 (4.3);
• 1-я передача — 3.667 (3.667);
• 2-я передача -2.100 (2.100);
• 3-я передача — 1.361 (1.361);
• 4-я передача — 1.00 (1.00);
• 5-я передача – 0.820 (0.801);
• Задняя передача — 3.530 (3.530).

К основным техническим характеристикам коробки можно отнести работу в связке с однодисковым сцеплением, которое имеет только одну (центральную) нажимную пружину и работу синхронизаторов на каждую передачу переднего хода.

Сборка

Примечание: Моменты затяжки ответственных резьбовых соединений деталей приведены в приложениях (см. “Моменты затяжки резьбовых соединений”).

Перед сборкой промываем все детали уайт-спиритом или керосином и продуваем сжатым воздухом. Промываем и продуваем сжатым воздухом подшипники. Осматриваем и заменяем изношенные детали. На деталях не должно быть повреждений и следов чрезмерного износа, а на сопрягаемых поверхностях деталей – следов задиров.

Стенки картера должны быть без трещин, а гнезда подшипников без следов износа или повреждений. На контактных поверхностях разъемов картера коробки передач, картера сцепления и задней крышки не должно быть повреждений, вызывающих расхождения осей валов и недостаточную герметичность.

На валах не допускаются повреждения или чрезмерный износ рабочих поверхностей и шлицев. Незначительные неровности поверхностей допускается устранять мелкозернистой наждачной бумагой, при наличии больших повреждений или деформаций вал необходимо заменить новым.

У подшипников не должно быть признаков разрушения дорожек, сепараторов, шариков или роликов, при повороте колец подшипника качение должно быть плавным. При ремонте коробок передач со значительным пробегом (100 тыс. км и более) целесообразно заменить все подшипники новыми, независимо от их текущего состояния.

Не допускается чрезмерный износ и выкрашивание зубьев шестерен и синхронизаторов, рабочая поверхность зубьев должна быть гладкой.

Также не допускается деформация вилок включения передач, штоки вилок должны свободно скользить без значительного зазора в отверстиях картера.

На ступицах муфт включения передач не должно быть следов заедания.

Фрикционные поверхности блокирующих колец должны иметь насечку. В случае износа насечки блокирующее кольцо заменяем новым.

1. Все прокладки и сальники заменяем новыми.

2. Перед установкой рабочие поверхности сальников смазываем тонким слоем пластичной смазки.

3. При сборке коробки передач все детали смазываем трансмиссионным маслом.

4. При сборке блоков шестерен на валах, устанавливая стопорные кольца, осаживаем их отверткой до полной фиксации колец.

5. При установке подшипников на валы усилие прикладываем к внутренним кольцам, а при установке в отверстия картеров – к наружным.

6. Подходящей по диаметру оправкой запрессовываем сальник первичного вала в переднюю крышку.

7. Дальнейшая сборка коробки передач выполняется в обратной последовательности. Перед установкой коробки на автомобиль проверяем четкость включения всех передач.

Сальник вторичного вала — замена ВАЗ-2107, Коробка передач
