Система питания бензинового (карбюраторного) двигателя топливом

Что такое насос ручной подкачки топлива?

Ручной топливный насос перекачивающий (насос ручной подкачки топлива, помпа подкачки топлива) — элемент топливной системы (системы питания) двигателей внутреннего сгорания, насос небольшой производительности с ручным приводом для прокачки системы.

Насос ручной подкачки топлива используется для наполнения магистралей и компонентов топливной системы перед запуском двигателя после длительного простоя, после замены топливных фильтров или выполнения других ремонтных работ, при которых производился слив остатков топлива. Обычно такими насосами оснащается техника с дизельными двигателями, на бензиновых моторах они встречаются гораздо реже (и, в основном, на карбюраторных).

Фильтры грубой и тонкой очистки топлива

Фильтр грубой очистки (рис. 4.7) предназначен для очистки топлива. Он состоит из корпуса 3, в котором размешен набор фильтрующих элементов 5, собранных в пакет на трехгранном стержне 13. Пакет фильтрующих элементов крепится на стержне гайкой 11 с шайбой 12, которая стопорится гранями стержня и предохраняет фильтрующие элементы от повреждения во время затяжки гайки 11. Стержень 13 ввернут в крышку 1.

После затяжки гайка 7/ стопорится шплинтом 10. Снизу в корпусе имеется резьбовая пробка 9 для слива отстоя.

Топливо поступает в фильтр через отверстие в нижнем фланце 4 и далее через сетки фильтрующих элементов 5 внутрь пакета. Очищенное топливо по каналам трехгранного стержня 13 перетекает в канал крышки 1 и через отверстие в верхнем фланце 4 выходит из фильтра.

Все частицы размером более 80 микрон задерживаются сетками, оседая на их поверхностях, а также осаждаются в нижней части

корпуса фильтра и периодически удаляются через отверстие, закрытое пробкой 9.

Между корпусом 3 и фланцами 4, 11 установлены паронитовые прокладки /5, а между корпусом 3 и втулкой 13, пробкой 6 и втулкой 13 установлены медные прокладки 7, 8.

Фильтр тонкой очистки (рис. 4.8) предназначен для тонкой очистки топлива, применяемого на дизеле, от механических примесей

размером более пяти микрон. Фильтр двухсекционный с параллельной работой секций.

В фильтре устанавливаются фильтрующие элементы 9, изготовленные из нетканого материала, по два в корпусах 6, 17.

Фильтрующие элементы уплотняются кольцами 10 из маслобен-зостойкой резины, поджимаемыми пружиной 7, опирающейся на тарелку 8. Корпусы 6, 17 с крышкой 72 соединяются стяжными болтами 4 и уплотняются сверху кольцами 77, а снизу кольцами 5. Снизу в крышке имеются резьбовые втулки 13 для ввертывания стяжных болтов.

На крышке 72 сверху имеются штуцеры 75 и 16 для отвода и подвода топлива и продувочные вентили 14 для выпуска скопившегося воздуха.

В нижнюю часть стяжного болта 4 установлены шарик 79 и ниппель сливной 1 с накидной гайкой 2 для уплотнения сливного отверстия стяжного болта 4 в рабочем положении фильтра.

В рабочем положении фильтра топливо, подаваемое в фильтр через штуцер 16 и отверстие в крышке 12, попадает в полости корпусов 6, 17, проходит через фильтрующие элементы 9, очищается, а затем по центральным отверстиям стяжных болтов 4, каналу А и далее по штуцеру 15 поступает в топливопровод к дизелю. Замена фильтрующих элементов производится при достижении перепада давления на фильтре 0,15 МПа (1,5 кгс/см2).

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

• роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
• шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;
• центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.

Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

• перегорание предохранителя;
• обрыв питания, окисление контактов;
• износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
• засорение;
• критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
• разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором  насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

• увеличение шума, появление посторонних звуков;
• провалы при резком нажатии на газ;
• двигатель периодически глохнет (особенно на горячую);
• проблемы с запуском.

Реле

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

Вакуумные;
Роликовые;
Шестеренчатые;
Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Системы питания автомобиля следует классифицировать по представленным признакам:

•  способу подачи топлива , может быть как непрерывный, так  и прерывистый;• типу дозирующих узлов — (плунжерные насосы,форсунки, распределители,  регуляторы давления;• по способу регулировки горючей смеси, и ее количества — пневматическое, механическое, электронное;• по параметрам смесеобразования — разряжению во впускной системе, углу поворота дроссельной заслонки, расходу воздуха.

Впрыск топлива обеспечивает более точное распределение по цилиндрам из за отсутствия сопротивления потоку воздуха на впуске. Более высокий коэффициент наполнения цилиндров обеспечивает получение более высокой мощности двигателя. При впрыске возможно большее перекрытие клапанов. Лучшая продуваемость и равномерность смесеобразования по цилиндрам снижают температуру деталей, что в свою очередь позволяет уменьшить октановое число топлива на 2—3 единицы, т. е. поднять степень сжатия без опасности детонации.Система впрыска К-Jetronic, которую разработала фирма «BOSCH»  работает по принципу механической системы, где обеспечивается постоянный впрыск топлива и включает в себя топливный бак, пусковую электромагнитную форсунку. топливный электронасос, топливный фильтр, накопитель топлива, расходомер воздуха с напорным диском,  регулятор давления топлива, регулятор управляющего давления воздуха, дозатор распределительного топлива,форсунки. Количество смешиваемого воздуха и топливо строго в соотношении 1 к 14,7. Во время работы двигателя топливный электро насос закачивает бензин из бака и нагнетает  его с давлением 0,5 МПа) , а потом через накопитель и попадает в фильтр к дозатору распределителя. После этого топливо постепенно  подается  к форсункам, установленным перед впускными клапанами во впускном трубопроводе. Форсунки призваны непрерывно распылять топливо. Если при карбюраторном питании дроссельная заслонка регулирует количество подаваемой в цилиндры горючей смеси, то при системе впрыска дроссельная заслонка регулирует только подачу чистого воздуха. Для того чтобы установить требуемое соотношение между количеством поступающего воздуха и количеством впрыскиваемого бензина, используется расходомер воздуха с напорным диском и лоза-тор-распределитель топлива.При пуске холодного двигателя электронасос быстро повышает давление топлива. Если температура двигателя менее 35 °С, термореле включает пусковую форсунку с электромагнитным управлением, и она впрыскивает дополнительное количество топлива. Одновременно включается добавочный клапан воздуха. Этим обеспечивается надежный пуск холодного двигателя и устойчивая его работа на холостом ходу. Продолжительность работы пусковой форсунки определяет термореле. При температуре выше 35 °С она отключается.Во время работы  двигателя с частичными нагрузками горючая смесь начинает обогащаться или обедняться. Самое главное, чтобы пропорция воздуха и топлива обеспечивала хорошее смесеобразование в определенных значениях, что бы полностью соответствовала режимам работы двигателя. В случае большого давления , сопротивление на плунжере увеличивается , а смесь в свою очередь обедняется. В другом  случае сопротивление перемещению плунжера начинает  уменьшается и  смесь начинает обогащаться.Во время резкого открытия  дроссельной заслонки обогащение горючей смеси обеспечивается еще секундной реакцией напорного диска.

Система впрыска топлива «К-Jetronic»:

1 — топливный бак; 2— топливный фильтр; 3 — накопитель топлива; 4 — топливный насос; 5 — регулятор управляющего давления; 6 — термореле; 7 — пусковая электромагнитная форсунка; 8 — форсунка впрыска; 9 — клапан добавочного воздуха; 10 — дроссельная заслонка; 11 — регулировочный винт системы холостого хода; 12 — расходомер воздуха; 13 — дозатор-распрелитель; 14 — регулятор давления топлива; а — канал подвода топлива к рабочим форсункам; 6 — канал подвода топлива к дозатору-распределителю; в — канал подвода топлива к пусковой форсунке с электромагнитным управлением; г — канал слива топлива в бак; д — канал толчкового клапана; е — канат управляющего давления.

Главная дозирующая система и система холостого хода системы впрыска «К-Jetronic»: 1 — топливный бак; 2 — топливный фильтр; 3 — накопитель топлива; 4 — топливный насос; 5— регулятор управляющего давления топлива; б — форсунка (инжектор); 7— регулировочный винт системы холостого хода; 8 — дроссельная заслонка; 9 — напорный диск расходомера воздуха; 10 — дозатор-распределитель топлива; 11 — регулятор давления питания; а — канал подвода топлива к форсункам; б — канал управляющего давления; в — канал толчкового клапана; г — канал слива топлива в бак; д — канал подвода топлива к дозатору-распределителю.

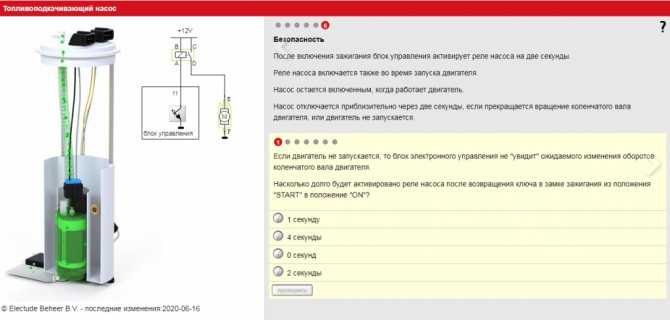

Реле топливного насоса

Реле включает и выключает электромотор топливного насоса. Реле топливного насоса управляется электронным блоком управления. Реле подаёт напряжение на положительную клемму топливного насоса. Блок управления включает реле, соединяя отрицательную клемму управляющей обмотки реле посредством транзистора с “массой”.

После включения зажигания блок управления активирует реле насоса на две секунды. Реле насоса включается также во время запуска двигателя. Насос остается включенным, когда работает двигатель.Насос отключается приблизительно через две секунды, если прекращается вращение коленчатого вала двигателя, или двигатель не запускается.

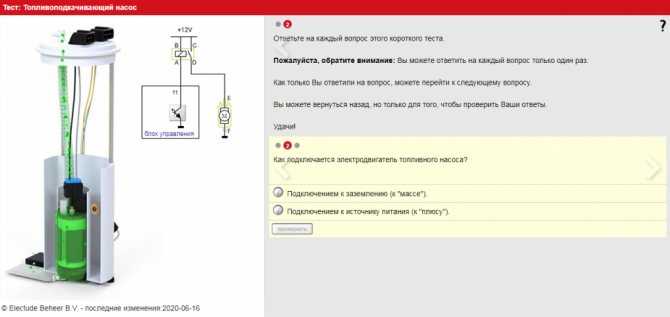

Напомним, в системе LCMS есть как обучающие модули, содержащие проверочные тесты по самому материалу (вы их видите на скриншотах выше), так и специальные тестирующие модули. Вот что они собой представляют применительно к теме “Топливоподкачивающий насос”.

Разница между обучающими модулями с встроенными тестами и непосредственно тестирующими модулями чётко показана в нашем материале

“Рекомендации по разработке собственного содержания в LCMS ELECTUDE”

Топливный насос(fuel pump)

Топливный насос подает топливо в систему впрыска и поддерживает рабочее давление в топливной системе.
Топливный насос может иметь электрический привод или же механический привод. Механический привод бензонасосов устарел и применялся на двигателях, оснащённых карбюратором. В современных, инжекторных двигателях(с впрыском топлива) применяется электро бензонасосы.
Все электронасосы представляют собой цилиндрический корпус, в котором находятся: электродвигатель, насосная секция, шариковые обратный и предохранительный клапаны и, как правило, сетчатый фильтр.
Электробензонасосы делятся на погружные(установленные в бензобаке) и навесные(установленные снаружи).
Электробензонасос подвесного типа:

1- нагнетательный патрубок, 2- обратный клапан, 3- корпус, 4- сетчатый фильтр, 5- всасывающий патрубок, 6- клеммы, 7- коллектор, 8- электродвигатель, 9- насосная секция, 10- предохранительный клапан.

Подвесные электробензонасосы крепятся под кузовом или в нижней части моторного отсека, как правило, таким образом, чтобы бензин мог поступать в них самотёком. Подвесные насосы имеют герметичное исполнение.

Электробензонасос погружного типа:

а — топливозаборник с насосом; б — внешний вид насоса.

Погружные находятся внутри бензобака и встроены в топливозаборник.

Прокачка топлива в системе Common Rail

Как завести дизельный двигатель в случае если установлена система впрыска Common Rail. Воздух из трубок необходимо удалять поэтапно. Как правило на таких системах установлен фильтр грубой очистки топлива. В корпусе которого имеется подкачивающая помпа. В основном это на грузовых автомобилях. Если топливо всё ушло из системы, прокачать этой помпой топливо не получится. Необходимо также откручивать поэтапно трубки вплоть до насоса низкого давления. И когда топливо заполнит насос высокого давления. Двигатель завестись не сможет. По причине наличия воздуха в системе высокого давления.

Необходимо открутить трубку, идущую хотя бы на одну форсунку от рейла. И до появления из неё брызг топлива. Вращать двигатель стартером. Затем необходимо открутить все трубки, идущие на форсунки в идеальном варианте. Но 3-4 обязательно. И как только из них начнет показываться топливо. Закрутить обратно. И пробовать заводить двигатель. Завести двигатель очень сложно если просто вращать двигатель стартером. И прокачивать помпой. Очень редко это может привести к положительному результату. В основном только к плохому. Ломается стартер. Плунжера насоса высокого давления выходят из строя. Лучше потратить какое то количество времени. И поэтапно прокачать систему. Так все равно получится быстрее. Как не стараться вращать стартером завести дизельный двигатель не получится. Если в систему попал воздух. в любом случае его придется удалять.

Топливопровод номер Cummins 5254438Штатный сепаратор топлива на «Бизнес» газелях с двигателем CumminsНа автомобилях газель серии «Бизнес» с двигателем Cummins установлен сепаратор топлива фирмы FleetGuard FH 21077 (Cummins 5283172). Для большинства пользователей это просто корпус топливного фильтра, на самом деле это законченный продукт и представляет собой сепаратор с отстойником и краном слива отстоя и воды, фильтром грубой очистки (очищаемым), фильтром тонкой очистки (FleetGuard FS 19925 (Cummins 5264870), заменяемым), подогревателем топлива и помпой ручной подкачки, так же есть датчик наличия воды в отстойнике.

Основная проблема замены фильтрующего элемента тонкой очистки данного сепаратора это уплотнительная резинка (кольцо) заменяемая вместе с фильтрующим элементом (она идёт в комплекте с новым фильтрующим элементом), многие заменяя её, допускают ошибку, установив её на сухую (при установке на сухую она зачастую не даёт полностью закрутить крышку сепаратора, не обеспечив герметичности соединения, отсюда либо подтекание топлива, либо подсос воздуха, так как забор топлива осуществляется самим ТНВД без какого-либо предварительного насоса). Решается очень легко, озвученное уплотнительное кольцо нужно смазать моторным маслом, например, тем которое используете в двигателе, при этом всё садится в свои посадочные места и зажимается, масло в свою очередь частично вымывается диз

топливом, при попадании дизельного топлива на данное уплотнительное кольцо оно разбухает и блокирует какие-либо «утечки».ВАЖНО!: В следствии несвоевременной очистки входной фильтра грубой очистки и замены фильтрующего элемента, а так же использование некачественного топлива с высоким содержанием парафинов, вакуумом создаваемым ТНВД может порвать диафрагму ручной подкачки топлива (были таки прецеденты) в следствии чего в топливную систему поступает воздух и двигатель останавливается.После очистки фильтра грубой очистки и если требуется замены фильтра тонкой при невозможности заменить крышку сепаратора с неисправной подкачкой слышал что есть возможность как докатку использовать презерватив или несколько для прочности, одев сверху на корпус подкачки.Аналоги В настоящий момент на рынке присутствуют аналоги сменного картриджа сепаратора, китайские, которые не рекомендуются к установке из-за низкого качества и фильтра фирмы Good Will FG 110, которые недавно на рынке, но исходя из общения с представителем производителя обещают что они ни чем не хуже оригинальных.ТНВДПока ещё не дополнил данные по ТНВД номер Cummins 4990601 и его параметрам

• Форд фокус 2 не горят габариты



• Не работает спидометр гольф 2



• Ваз 2108 не регулируется холостой ход



• Паджеро дымит и не едет



• Как удлинить кабель видеокамеры для видеорегистратора

Типы, устройство и принцип работы бензонасосов

В бензиновых двигателях используются так называемые насосы низкого давления, которые качают топливо под напором от 3 до 6 бар. Этого вполне достаточно даже для мощного двигателя.

Типы бензонасосов определяются типом привода – механический или электрический, а также месторасположением насоса – внутри бензобака или снаружи. Нужно сразу отметить, что львиную долю рынка сегодня занимают электрические погружные модели. Рассмотрим различные типы бензонасосов.

1. Механический (вакуумный) Это уже устаревшая конструкция, которую чаще можно встретить как вспомогательный насос на дизельных двигателях. На бензиновых автомобилях механические бензонасосы остались только в паре с карбюратором, и то уже нечасто.

Устройство механического (вакуумного) бензонасоса

Устройство представляет собой насос, основным рабочим элементом которого является мембрана. Кулачковый механизм поднимает и опускает мембрану, в результате чего в рабочей камере попеременно понижается и повышается давление. На фазе разрежения бензин поступает в рабочую камеру через входной патрубок, в это время клапан на выходном патрубке закрыт. На фазе сжатия клапан на входном патрубке перекрывается, на выходном открывается и давление выталкивает бензин в топливную магистраль.

За счет того, что привод на бензонасос идет от коленвала двигателя, его производительность напрямую зависит от частоты оборотов. Чем выше скорость, тем больше топлива нужно и тем больше его даст насос. Такая схема работы не требует дополнительной регулировки.

2. Электрический Это уже более продвинутый тип бензонасоса. Он представляет собой моторчик, который приводит в действие насосный механизм. Для простоты конструкции в электробензонасоса не регулируется производительность, он всё время работает с одной и той же скоростью. Если двигатель не требует столько топлива, сколько дает насос, излишек сливается обратно в бензобак через возвратный патрубок. Чем проще – тем лучше!

Электронасосы классифицируются по внутренней конструкции, месту размещения и способу монтажа в корпусе.

2.1. Шестеренный

Схема работы шестеренчатого эксцентрикового бензонасоса

Для электронасосов используется конструкция с внутренним зацеплением шестерен. Эксцентриковый ротор вращается в рабочей камере, создавая попеременно участки с пониженным и повышенным давлением. Бензин поступает в камеру при разрежении (когда ротор максимально отходит от впускного канала), затем перемещается к выпускному каналу и выталкивается в него.

2.2. Роликовый

Схема работы роликового бензонасоса

Конструкция по своему принципу похожа на шестеренную, но вместо зубчатого колеса в круглой рабочей камере вращается круглый ротор с роликами по периметру. Поступающий бензин захватывается ротором при вращении, перемещается к выпускному каналу и выталкивается в него. Конструкция немного напоминает шиберные насосы, но вместо скользящих пластинок используются катящиеся ролики.

2.3. Центробежный

Схема работы центробежного (турбинного) бензонасоса

Нагнетание бензина происходит с помощью вращающейся крыльчатки особой формы, которая выталкивает бензин в топливную магистраль за счет центробежной силы. Такая конструкция используется чаще всего в современных электронасосах.

2.4. Вакуумный Это электробензонасос первого поколения, который по конструкции похож на механический, с той лишь разницей, что приводится в движение от электрического моторчика, а не ДВС автомобиля.

2.5. Плунжерный

Принцип действия типового плунжерного бензонасоса

Редкая конструкция с поршневой (плунжерной) системой подачи бензина. При движении плунжер попеременно открывает и закрывает впускное и выпускное отверстие, благодаря чему идет накачка бензина. Сегодня эта конструкция практически не используется для бензиновых автомобилей.

3. Выносной Выносным называют насос, который находиться не в бензобаке, а где-либо на топливной магистрали. Довольно редкая компоновка, поскольку автопроизводители предпочитают ставить насос прямо в бак и не иметь с ним проблем. У выносных насосов самая частая болезнь – перегрев. Возможно, именно это вынудило инженеров искать способы их охлаждения.

4. Погружной

Типовая схема системы питания авто с погружным бензонасосом

Пожалуй, самое удачное решение – поместить бензонасос прямо в бензобак. Так он лучше охлаждается, нет лишних патрубков, есть место для установки фильтра первичной очистки. К тому же бензин предохраняет электропроводку от короткого замыкания – он отличный изолятор.

Работа топливной системы автомобиля

Все рассмотренные элементы работают в следующей последовательности… в момент запуска двигателя, а на некоторых машинах в момент открытия водительской двери, начинает работать топливный насос, создавая необходимое рабочее давление в топливной системе, необходимое для подачи топлива к двигателю.

В момент прохождения топливного фильтра или системы фильтров, по пути к двигателю, топливо очищается от различных механических примесей. Воздух, поступает к камере сгорания или карбюратору через воздушный фильтр, где так же очищается.

В зависимости от конструкции двигателя топливо-воздушная смесь может готовиться как непосредственно внутри камеры сгорания цилиндра двигателя, так и до попадания в цилиндр, например, в карбюраторе. Возможен так же комбинированный способ приготовления топливо-воздушной смеси.

После того, как топливо-воздушная смесь готова и поступила в камеру сгорания, происходит ее воспламенение. Для продолжения работы двигателя требуется постоянная подача все новых порций топлива, за что и отвечает топливная система.

Топливная форсунка(Fuel injector)

Форсунка или инжектор (от англ. inject — впрыскивать) – распылитель, используемый на современных автомобилях для распыления топлива во впускной трубопровод или непосредственно в цилиндры двигателя. Хорошо работающая форсунка дает конусообразную форму распыления топлива. В двигателях внутреннего сгорания распыление топлива происходит за счет создаваемого высокого давления на входе в форсунку.

Топливная форсунка содержит корпус клапана с обмоткой и электрическим соединением, седло клапана с диском, снабженным одним или несколькими распылительными отверстиями, и подвижную иглу клапана с якорем соленоида.

1 — сетчатый фильтр; 2 — электрический разъем;  3 — пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита;  6 — корпус форсунки; 7 — игла форсунки; 8 — уплотнение;  9 — сопло форсунки.

Работа электромагнитной форсунки, изображённой выше осуществляется следующим образом: В соответствии с заложенным алгоритмом электронный блок управления обеспечивает в нужный момент подачу напряжения на обмотку возбуждения клапана. При этом создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло. Производится впрыск топлива. С исчезновением напряжения, пружина возвращает иглу форсунки на седло. Фильтр в топливоподающем устройстве(Сетчатый фильтр 1) защищает форсунку от загрязнений.

1 – впускной клапан; 2 – форсунка; 3 – штепсельный разъем; 4 – фиксатор; 5 – рампа форсунок; 6 – уплотнительные кольца; 7 – впускная труба.

Форсунки закреплены на рампе с помощью пружинных фиксаторов 4. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами 6, которые всегда надо заменять новыми при снятии и установке форсунок.

Для закрепления ещё раз повторим работу системы в целом:

Топливо находится в топливном баке, в котором находится топливный насос(позиция 1). При включении зажигания включается насос, который начинает подавать топливо в топливную магистраль. Топливо проходит через топливный насос(позиция 5), где происходит его очистка. Далее топливо проходит в топливную рампу(позиция 2). В топливной рампе поддерживается постоянное давление, которое обеспечивается регулятором давления топлива(позиция 4). Излишки топлива сливаются обратно в топливный бак(при открытии регулятора топлива, который по своей сути является клапаном). Поступающее в рампу топливо впрыскивается в впускной коллектор. Топливо бесперебойно циркулирует в топливной системе всё время работы двигателя, т.к. для нормальной работы в рампу поступает топлива больше, чем нужно, а излишки после сливаются обратно в бак.

На этом, я думаю работы системы понятно. Чтобы завести двигатель нам осталось совсем немного. Мы уже впустили в впускной коллектор воздух и топливо. В следующей статье мы поговорим про систему зажигания.

Если при сопоставлении показаний они различаются и до этого была проведена калибровка датчика, датчик следует заменить.

Регулировка датчика частоты вращения сводится к установке правильного зазора между рабочей частью датчика и зубчатым колесом. После демонтажа различных компонентов исполнительного механизма, образуется свободный доступ к датчику ЧВД. Регулировка зазора осуществляется первоначальным вворачиванием до упора, а затем выворачиванием на 180 +/- 30 градусов. Таким образом обеспечивается зазор 0.76 +/- 0.15 мм.

Калибровка датчика давления наддува осуществляется автоматически, при подключенном ЕСАР или DDT. Достаточно выбрать в главном меню прибора функцию «Калибровка датчика давления наддува» и подождать несколько секунд появления надписи «Калибровка завершена успешно». При этом двигатель должен быть остановлен при включенном зажигании. Калибровка не будет выполнена на работающем двигателе.

Датчик задания ЧВД калибруется следующим образом. К находящемуся в машинном конекторе J7/P7 контакту(Е), через Т-образный кабель с 9-ти контактным штекером подключается пробник широтно-импульсного сигнала ЕСАР/DDT. По контакту (Е) передается широтно-импульсный сигнал от датчика задания на БУ. При включенном зажигании, на низких оборотах холостого хода продолжительность сигнала должна составлять 15-20%, что соответствует 3% хода педали газа. На высоких оборотах холостого хода продолжительность сигнала должна составлять 80-85%, что соответствует 100% хода педали газа.

Следует отметить, что приводной рычаг датчика задания имеет диапазон вращения 45 градусов.
