Устройство системы питания автомобиля

Неисправности и сервисное обслуживание

В процессе эксплуатации транспортного средства топливная система автомобиля испытывает нагрузки, приводящие к ее нестабильному функционированию или выходу из строя. Наиболее распространенными считаются следующие неисправности.

Недостаточное поступление (или отсутствие поступления) горючего в цилиндры двигателя

Некачественное топливо, длительный срок службы, воздействие окружающей среды приводят к загрязнению и засорению топливопроводов, бака, фильтров (воздушного и топливного) и технологических отверстий устройства приготовления горючей смеси, а также поломке топливного насоса. Система потребует ремонта, который будет заключаться в своевременной замене фильтрующих элементов, периодической (раз в два-три года) прочистке топливного бака, карбюратора или форсунок инжектора и замене или ремонте насоса.

Потеря мощности ДВС

Неисправность топливной системы в данном случае определяется нарушением регулировки качества и количества горючей смеси, поступающей в цилиндры. Ликвидация неисправности связана с необходимостью проведения диагностики устройства приготовления горючей смеси.

Утечка горючего

Утечка горючего – явление весьма опасное и категорически не допустимое. Данная неисправность включена в «Перечень неисправностей…», с которыми запрещается движение автомобиля. Причины проблем кроются в потере герметичности узлами и агрегатами топливной системы. Ликвидация неисправности заключается либо в замене поврежденных элементов системы, либо в подтягивании креплений топливопроводов.

Таким образом, система питания является важным элементом ДВС современного автомобиля и отвечает за своевременную и бесперебойную подачу топлива к силовому агрегату.

Топливная система – важнейшая часть автомобиля, которая служит для подачи топлива из бака в камеру сгорания двигателя. Она состоит из множества элементов, предназначенных для транспортировки, фильтрации, учета, подготовки и отвода топлива. В статье подробнее рассмотрим топливные системы бензиновых и дизельных двигателей, а также узнаем, что такое линия возврата топлива (“обратка”) и зачем она нужна.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

• 350 р.

• Описание
• Отзывы (0)
• Вопрос-ответ

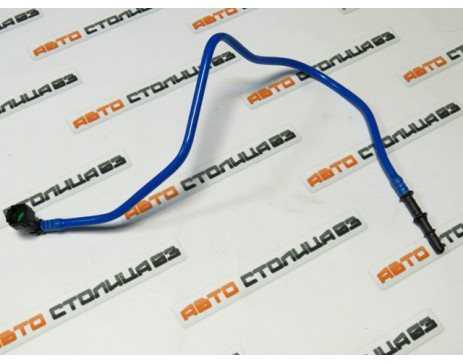

Трубка топливная передняя (от магистрали к рампе форсунок) Лада Гранта / Калина-2

Новинки

Оригинальная штатная нижняя накладка заднего бампера с отверстиями под датчики парковки для Лада Веста в кузове седан. ..

Оригинальная центральная накладка панели приборов для Лада Иксрей в черном глянце с логотипом XRAY. ..

Передние длинные брызговики для Лада Гранта, Калина-2 и Датсун. Длина свободного края брызговика 9см, эти брызговики являются сам..

Накладки на ковролин центральные тоннель пола Лада Ларгус предназначены для защиты салона машины от пыли и грязи. После установки ..

Накладки на ковролин передние Лада Ларгус предназначены для защиты салона машины от пыли и грязи. После установки изделий на автом..

Элементы питания и их функции

Конструктивно сложилось так, что существует стандартный набор элементов топливной системы бензинового силового агрегата. Разницу составляет непосредственно система впрыска топлива в коллектор или цилиндры. Рассмотрим, все элементы инжекторного и карбюраторного моторов.

Топливный бак

Неотъемлемый элемент любого транспортного средства. Именно в нём храниться горючее, которое поступает в камеры сгорания. В зависимости от конструктивных особенностей автомобиля, объём топливного резервуара может быть разный. Изготавливается данный элемент из стали, нержавейки, алюминия или пластика.

Трубопроводы

Топливопроводы служат транспортной системой между топливным баком и системой впрыска. Обычно они изготавливаются из пластика или металла. На старых автомобилях можно встретить их медными. Для соединения с остальными элементами топливной системы могут использоваться переходники, соединители или прочие элементы.

Топливный фильтр

В связи с не особо качественным топливом, для фильтрации используется фильтр горючего. Располагаться этот элемент может в топливном баке, подкапотном пространстве или под автомобилем, вмонтированным в топливопроводы. Для каждой группы автомобилей используется разный элемент.

Каждый производитель автомобилей использует свои фильтры. Они бывают разные за формою и материалом. Наиболее распространенными считаются волокнистые или хлопчатобумажные. Эти элементы наиболее лучше задерживают сторонние элементы и воду, которые засоряют цилиндры и форсунки.

Бензонасос

Бензонасос — это насос прогоняющий топливо по всей системе. Так, они бывают двух типов — электрический и механический. Многие бывалые автолюбители помнят, что на старых «Жигулях» и «Волгах» устанавливались бензонасосы механического действия с лапкой, которой можно было подкачать недостающее топливо для запуска. Располагался этот элемент на блоке цилиндров, зачастую с левой стороны.

Все современные бензиновые силовые агрегаты оснащаются электрическими бензиновыми насосами. Располагаются элементы, зачастую, непосредственно в топливном баке, но бывает и такое, что данный элемент находится в подкапотном пространстве.

Карбюратор

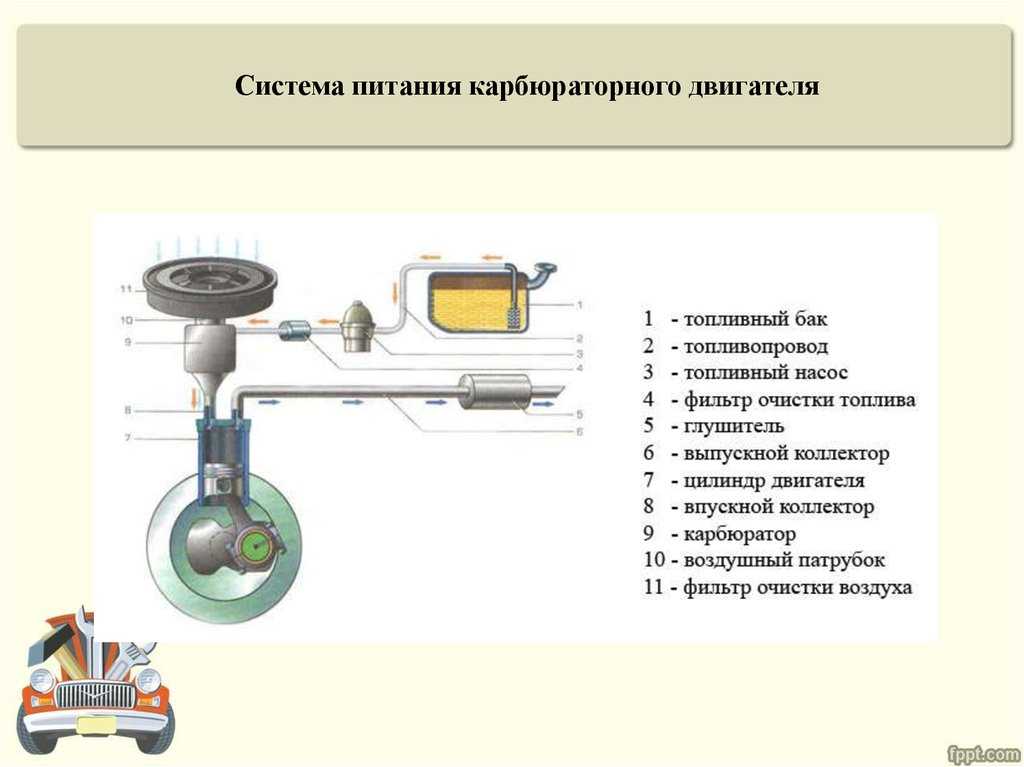

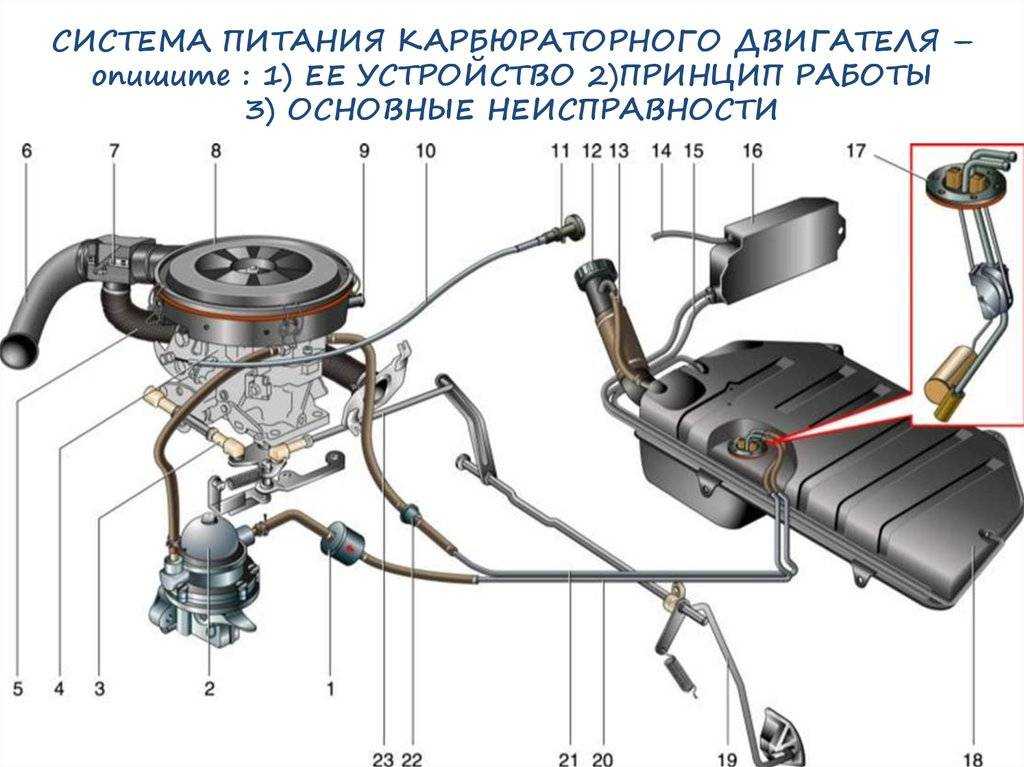

На старых транспортных средствах устанавливались карбюраторы. Это элемент, который при помощи механических действий подавал топливо в камеры сгорания. Для каждого производителя, они имели разную структуру и строение, но принцип работы оставался не сменным.

Форсунки

Форсунки — часть топливной системы инжекторного бензинового силового агрегата, который выполняет функцию дозированной подачи бензина в камеры сгорания. По форме и видам, форсунки бывают разные, это индивидуально для каждого автомобиля.

Располагаются эти элементы на топливной рампе. Обслуживание форсунок стоит проводить регулярно, поскольку если они слишком засоряться, их уже вычистить может, не представится возможным и придётся менять детали полностью.

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

Для удобства использования предохранители имеют корпуса разного цвета. 10-амперные предохранители с красным корпусом, 20-амперные желтые, 30-амперные предохранители имеют зеленый цвет корпуса. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Виды форсунок

Форсунки различаются в зависимости от способа осуществления впрыска топлива. Давайте рассмотрим основные виды форсунок

• Электромагнитные форсунки;
• Электрогидравлические форсунки;
• Пьезоэлектрические форсунки.

Устройство электромагнитной форсунки

1 — сетчатый фильтр; 2 — электрический разъем; 3 – пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита; 6 — корпус форсунки; 7 — игла форсунки; 8 – уплотнение; 9 — сопло форсунки.

Электромагнитная форсунка нашла свое применение на бензиновых двигателях, в том числе оборудованных системой непосредственного впрыска. Электромагнитной форсунка имеет простую конструкцию, которая включает электромагнитный клапан с иглой и соплом.

Как работает электромагнитная форсунка

Работа электромагнитной форсунки осуществляется в соответствии с заложенным алгоритмом в электронный блок управления. Электронный блок в определенный момент подает напряжение на обмотку возбуждения клапана. Вследствие этого создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло форсунки, после чего производится впрыск топлива. Когда напряжение исчезает, пружина возвращает иглу форсунки обратно на седло.

Устройство электрогидравлической форсунки

1 — сопло форсунки; 2 – пружина; 3 — камера управления; 4 — сливной дроссель; 5 — якорь электромагнита; 6 — сливной канал; 7 — электрический разъем; 8 — обмотка возбуждения; 9 — штуцер подвода топлива; 10 — впускной дроссель; 11 – поршень; 12 — игла форсунки.

Электрогидравлическая форсунка применяется на дизельных двигателях. Электрогидравлическая форсунка включает электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Как работает электрогидравлическая форсунка

Работа электрогидравлической форсунки основана на использовании давления топлива при впрыске. В обычном положении электромагнитный клапан закрыт и игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Давление топлива на иглу меньше давления на поршень, благодаря этому впрыск топлива не происходит.

Когда электронный блок управления дает команду на электромагнитный клапан, открывается сливной дроссель. Топливо вытекает из камеры управления через сливной дроссель в сливную магистраль. Впускной дроссель препятствует выравниванию давлений в камере управления и впускной магистрали, вследствие чего давление на поршень снижается, а давление топлива на иглу форсунки не изменяется. Игла форсунки поднимается и происходит впрыск топлива.

Устройство пьезоэлектрической форсунки

1 — игла форсунки; 2 – уплотнение; 3 — пружина иглы; 4 — блок дросселей; 5 — переключающий клапан; 6 — пружина клапана; 7 — поршень клапана; 8 — поршень толкателя; 9 – пьезоэлектрический элемент; 10 — сливной канал; 11 — сетчатый фильтр; 12 — электрический разъем; 13 — нагнетательный канал.

Пьезофорсунка (пьезоэлектрическая форсунка) является самым совершенным устройством, обеспечивающим впрыск топлива в современных автомобилях. Форсунка применяется на дизельных двигателях с системой впрыска Common Rail. Основные преимущества пьезоэлектрической форсунки в точности дозировки и быстроте срабатывания. Благодаря этому пьезофорсунка обеспечивает многократный впрыск на протяжении одного рабочего цикла.

Как работает пьезофорсунка (пьезоэлектрическая форсунка)

Работа пьезофорсунки основана на изменении длины пьезокристалла при подачи напряжения. Пьезоэлектрическая форсунка состоит из: корпуса, пьезоэлемента, толкателя, переключающего клапана и иглы.

Основные причины вызывающие чрезмерный расход топлива Lada Granta

Среди причин, по которым расход топлива автомобиля Лада Гранта необоснованно велик, можно выделить:

• субъективные, зависящие от стиля вождения;
• объективные, связанные с особенностями и техническим состоянием машины.

В первом случае к перерасходу бензина приводят:

• резкое торможение и разгон;
• плохо прогретый двигатель;
• непродуманный тюнинг, ухудшающий аэродинамику автомобиля;
• перегруз машины;
• эксплуатация автомобиля в горной местности;
• слишком быстрая езда.

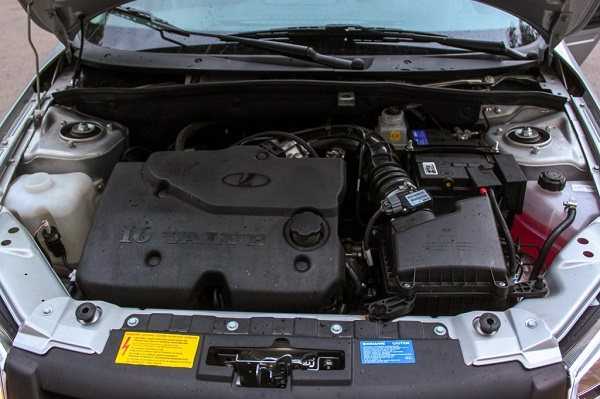

Двигатель LADA GRANTA

Среди объективных причин выделяют:

• износ деталей двигателя;
• поломки или выход из строя элементов системы питания автомобиля;
• недостаточное давление в шинах;
• выход из строя тормозов, создающий излишнее трение и сопротивление.
• работа кондиционера;
• поломка колесного подшипника, способствующая повышенному сопротивлению при езде.

Устройство топливной системы Лада Гранта и ее особенности

Система подачи топлива Лада Гранта предназначена для транспортировки топлива в двигатель автомобиля в виде рабочей смеси, состоящей из бензина и воздуха. Каждый участок системы выполняет определенные функции:

1. 1. Бак служит для хранения запаса топлива;
2. 2. Воздушный фильтр очищает воздух, который, смешиваясь с топливом, попадает в камеру сгорания проходя воздуховод;
3. 3. Заслонка дроссельная контролирует напор воздуха;
4. 4. Погружной топливный насос подает горючее из бака, очищая его через сетчатый фильтр;
5. 5. Топливный модуль, состоящий из фиксирующего уровень датчика горючего и регулятора давления, объединён с погружным электронасосом для контроля расхода топлива.
6. 6. Впускной трубопровод и ресивер служат для нагнетения воздуха к клапанам впуска.
7. 7. Регулятор давления способствует бесперебойному давлению топлива в системе.
8. 8. Адсорбер, состоящий из емкости с активированным углем, поглощает пары бензина и, при необходимости, подает их во впускной трубопровод путем продувания.

Система питания LADA GRANTA

50-литровый бак для бензина изготовлен из специального пластика и прикреплен к днищу машины при помощи хомутов из стали. Подача бензина производится благодаря топливному насосу, который под воздействием сигнала от ЭБУ начинает работу вместе с включением зажигания автомобиля. Проходя сквозь модуль в фильтр грубой очистки, горючее сквозь тройник поступает к топливной рампе, где избыток его проходит через регулятор и попадает обратно в бак.

Специальный пропускной клапан (регулятор давления) создает в топливопроводе постоянное давление, благодаря чему горючее проходит топливный фильтр из специальной бумаги и поступает в рампу, а после — к форсункам и в мотор.

Проверка давления в системе питания двигателя Нексия

Основным показателем для определения исправности системы питания двигателя является давление топлива в топливной рампе.

При недостаточном давлении топлива возможны следующие неисправности:

• неустойчивая работа двигателя;
• остановка двигателя на холостом ходу;
• повышенная или пониженная частота вращения коленчатого вала на холостом ходу;
• недостаточная приемистость автомобиля (двигатель не развивает полной мощности);
• рывки и провалы в работе двигателя при движении автомобиля.

Для начала проверьте надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки). Проверить давление топлива в системе питания можно только манометром со шлангом и переходником для подключения к топливной рампе.

Включите зажигание и прислушайтесь — вы должны услышать звук работы электробензонасоса в течение нескольких секунд. Если звук работы электробензонасоса не слышен, проверьте электрическую цепь питания насоса. (Примечание: если вы включали зажигание три раза без попытки пуска двигателя и в очередной раз электробензонасос не начал работать, это не является признаком неисправности. Он включится одновременно с началом пуска двигателя стартером.) Снизьте давление в системе питания.

Силовой агрегат. Система питания.

В состав системы питания входят элементы следующих систем: – система подачи топлива, включающая в себя топливный бак, модуль электрического топливного насоса, трубопроводы, шланги, топливную рампу с форсунками и компенсатором пульсаций давления топлива; – система воздухоподачи, состоящая из воздушного фильтра, воздухоподводящего рукава и дроссельного узла; – система улавливания паров топлива, включающая в себя адсорбер, клапан продувки адсорбера и соединительные трубопроводы.

Функциональное назначение системы подачи топлива – обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается дроссельным узлом. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем (ЭБУ), непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах.

Особенностью системы впрыска автомобиля Ford Mondeo является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчиков фазы). Контроллер включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.

Основным датчиком для системы впрыска топлива является датчик концентрации кислорода в отработавших газах (лямбда-зонд).

В выпускном коллекторе двигателей объемом 1,6 л, объединенном с двумя нейтрализаторами отработавших газов (катколлектор), установлены два управляющих датчика концентрации кислорода (отдельно для выпускных трактов 1 и 4, 2 и 3 цил.), которые совместно с блоком управления двигателем и форсунками образуют контур управления составом топливовоздушной смеси, подаваемой в двигатель. По сигналам датчиков блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (соответственно топливо и воздух), обеспечивающего наиболее эффективную работу каталитических нейтрализаторов отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Поскольку датчики концентрации кислорода включены в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым. Помимо двух управляющих датчиков, имеются еще и два диагностических датчика концентрации кислорода, установленные на выходе из нейтрализаторов. По составу газов, прошедших через нейтрализаторы, они определяют эффективность работы системы управления двигателем. Если блок уп-

равления двигателем по информации, полученной от диагностических датчиков концентрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, то он включает в комбинации приборов сигнальную лампу неисправности двигателя и заносит в память код ошибки для последующей диагностики.

Устройство узла

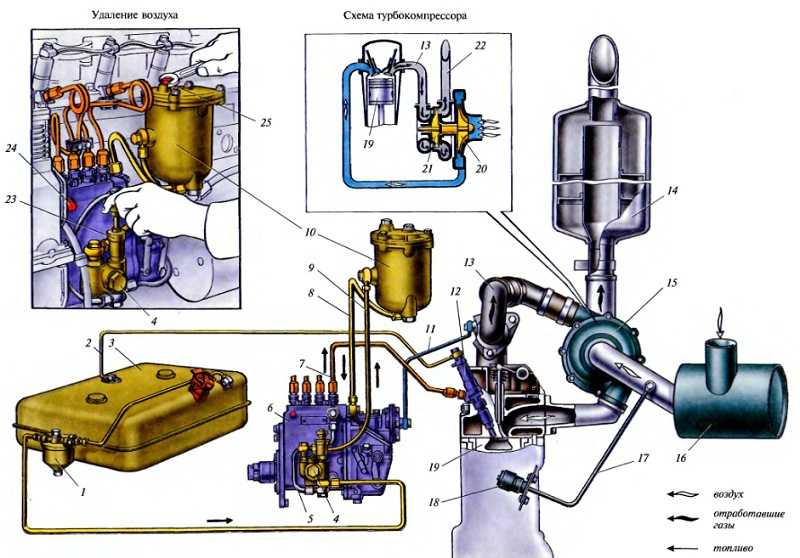

Как ни странно, но схема топливной системы дизеля очень схожа с бензиновыми аналогами. Единственное их различие заключается в системе впрыска. Но об этом немного позже, а пока давайте рассмотрим конструкцию данного узла.

Итак, схема топливной системы предполагает наличие следующих конструктивных элементов:

• Бензобак. Данный элемент может быть изготовлен из тонколистовой стали либо из очень плотного полипропилена. На легковых автомобилях и внедорожниках бензобак устанавливается на днище. На грузовых машинах, в частности седельных тягачах, он крепится на специальных опорах между задней и передней осью (с левой или с правой стороны). В топливном баке есть клапан, предотвращающий вытекание горючего при опрокидывании транспортного средства.
• Крышка заливной горловины. Данная деталь имеет особую резьбу, которая дает возможность впуска воздуха при ее откручивании. А для того чтобы водителю удобно было открутить крышку, на ней предусмотрен специальный храповый механизм. Также в данном элементе имеется предохранительный клапан, который при попадании автомобиля в ДТП сбрасывает давление внутри бака. Кстати, на современных машинах со стандартом выхлопов «Евро-2» и более попадание паров топлива в атмосферу не допускается. Поэтому для их улавливания в системе монтируется специальный угольный адсорбер.
• Топливный насос. Данный элемент имеет электрический привод и располагается внутри бака. Управление насосом осуществляет электронный блок управления. В действие деталь приводится при помощи специального реле. Когда водитель включает зажигание, он работает некоторое время (не более 4-5 секунд), тем самым обеспечивая нужное давление в системе для запуска двигателя. Также стоит отметить, что насос охлаждается бензином. Поэтому работа при пустом баке может вывести его из строя.
• Топливный фильтр. Зачастую автомобиль снабжается двумя типами данных элементов. Это механизм тонкой и грубой очистки горючего. Сетчатый фильтр монтируется на корпусе топливного насоса. Суть его работы состоит в задержании загрязнений, которые могут попасть в двигатель и образовать лишний нагар. Также исправный фильтр значительно повышает срок эксплуатации насоса, предотвращая его частое загрязнение. Механизм тонкой очистки располагается на днище кузова, перед задней подвеской автомобиля. Данный тип фильтра имеет в своей основе бумажный элемент, который способен задержать мелкие частицы грязи, смол и отложений, которые могут повредить собой топливную систему.

Трубка переднего и топливного трубопровода и трубка паропровода передняя – снятие и установка

Снятие

1. Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

2. Снять крышку монтажного блока.

3. Снять предохранитель 1.

Расположение предохранителя цепи питания МЭБН:

1. предохранитель F21 (15А) цепи питания МЭБН;
2. монтажный блок

4. Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. «СовПлим»). Выключить зажигание.

5. Поднять автомобиль на подъемнике на высоту, удобную для выполнения работ.

6. Нажать на пружинные фиксаторы соединителей трубок 2, 3, и движением вдоль оси штуцеров отсоединить трубки 2 и 3 от трубопровода 1 и трубки 4 соответственно.

Снятие трубки переднего и топливного трубопровода и трубки паропровода передней:

1. гайка крепления зажима топливопроводов;
2. зажим топливопроводов;
3. трубка паропровода передняя;
4. трубка переднего и топливного трубопровода;
5. шланг топливный.

7. Опустить автомобиль.

8. Ослабить хомут крепления и отсоединить от дроссельного патрубка 1 шланг 2 (отвертка крестообразная).

Снятие шланга впускной трубы:

1. дроссельный патрубок с электроприводом;
2. шланг впускной трубы;
3. датчик массового расхода воздуха;
4. шланг вытяжной вентиляции картера верхний;
5. штуцер верхний крышки головки цилиндров

9. Ослабить хомут крепления и отсоединить от датчика 3 шланг 2 (отвертка крестообразная).

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

Схема электрооборудования Дэу Нексия

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.
