Назначение и устройство системы питания топливом двигателей внутреннего сгорания. (50 мин.)

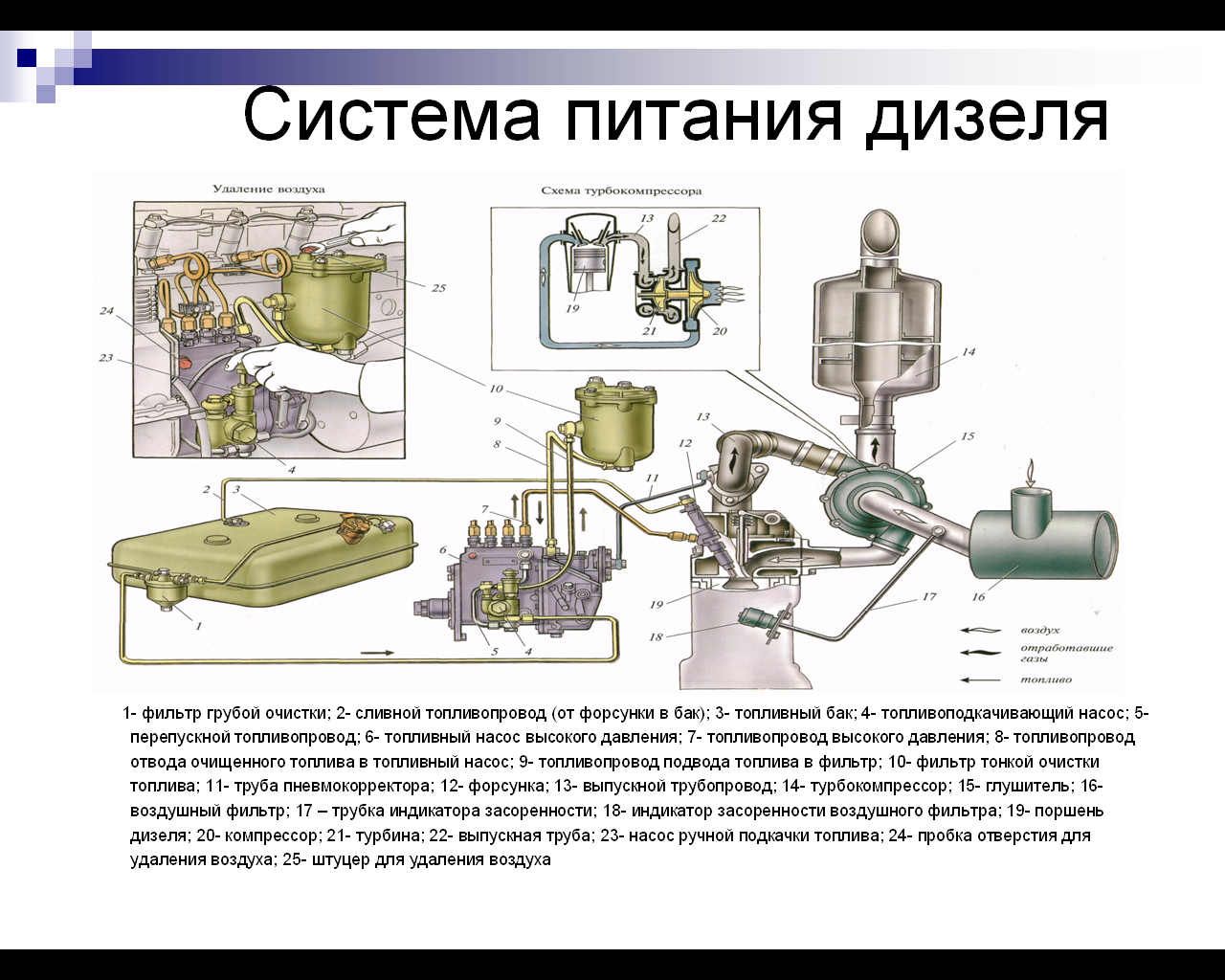

Схема, устройство и принцип работы для дизельного двигателя

Дизельные топливные системы имеют свои особенности. Есть три типа конструкций:

• Common rail (или аккумулятор);
• С блоком инжектора;
• Разделенный.

Common rail

Самая популярная топливная система для дизелей — аккумуляторная (или common rail). Отвечает самым высоким экологическим стандартам. Это обеспечивается независимостью процессов впрыска дизельного топлива от режимов работы двигателя.

Конструктивно дизельная топливная система common rail имеет два основных контура:

1. Секция низкого давления — состоит из топливного бака, насоса низкого давления, трубопроводов и фильтра.
2. Секция высокого давления: состоит из ТНВД (ТНВД), трубопровода, рейки (гидроаккумулятора) и форсунок.

Принцип работы дизельной топливной системы заключается в следующей последовательности:

1. Насос низкого давления перекачивает дизельное топливо из топливного бака в магистраль.
2. Проходя по трубопроводу через фильтры грубой и тонкой очистки, дизельное топливо поступает в насос высокого давления.
3. ТНВД подает топливо к форсункам, с помощью которых происходит впрыск в цилиндры.
4. Одновременно с впрыском топлива подается воздух.

Разделенная и насос-форсунка

Отдельная топливная система состоит из топливного бака, трубопроводов, топливного насоса высокого давления и форсунок. В этом случае насос и форсунки соединяются длинными трубками, рассчитанными на высокое давление. Сплит-схема активно применяется в отечественном автомобилестроении, так как отличается невысокой стоимостью и простотой конструкции.

В свою очередь, насос-форсунка — это устройство, одновременно создающее необходимый уровень давления и впрыскивающее топливо. Он расположен в головке блока цилиндров и приводится в действие кулачковым механизмом. В этом случае прямая и обратная линии выполнены в виде каналов, расположенных непосредственно в головке блока.

У этого метода есть важный недостаток — для него характерна зависимость давления от режима работы двигателя.

Принцип работы инжектора

Работает инжекторная система питания так: при повороте ключа зажигания в работу включается бензонасос, заполняя всю топливную составляющую бензином. При включении стартера, в цилиндры начинает засасываться воздух.

Электронная же составляющая посредством датчиков собирает информацию о требуемых ей параметрах силовой установки и на их основе проводит расчеты длительности времени открытия форсунок. После чего она подает электрический импульс на форсунки и те впрыскивают нужное количество бензина в проходящий по коллектору поток воздуха, после чего происходит их смешивание и подача в цилиндры. Это упрощенное описание принципа работы бензиновой топливной системы, в действительности все выглядит несколько сложнее.

Эволюция устройства

Ужесточение экологических норм и требований касательно выбросов вредных веществ в атмосферу привело к тому, что механические топливные насосы высокого давления для дизельных автомобилей стали вытесняться системами с электронной регулировкой. Механический насос попросту не смог обеспечить дозирование топлива с необходимой высокой точностью, а также не был в состоянии максимально быстро реагировать на динамично меняющиеся режимы работы двигателя.

Всемирно известные производители Bosch, Nippon Denso и другие предложили системы электронного управления подачей топлива. Указанные разработки основывались на топливном насосе VЕ. Такие системы позволяли добиться повышения точности дозирования топлива в каждый цилиндр по отдельности.

Внедрение электронных систем обеспечивало уменьшение между циклами нестабильности процесса сгорания топливно-воздушной смеси, а также снижение неравномерностей в процессе работы дизельного двигателя на холостом ходу.

Некоторые системы имели в своей конструкции клапан быстрого действия, что позволило разделить процесс впрыска топлива на две фазы. Двухфазный впрыск привел к конечному уменьшению жесткости самого процесса сгорания смеси.

Полученная точность в процессе управления системой впрыска обеспечила снижение выбросов токсичных веществ благодаря более полному сгоранию топливно-воздушной смеси, а возросшая эффективность такого сгорания повысила КПД двигателя и увеличила итоговую мощность силовой установки.

Электронные системы получили топливные насосы распределительного типа. Такие насосы оборудованы управляемыми устройствами, которые осуществляют регулировку положения дозатора. Дополнительно имеется клапан для опережения впрыска горючего.

Виды питания бензиновых двигателей

• карбюратор;
• инъекция.

Они различаются конструктивными и эксплуатационными параметрами.

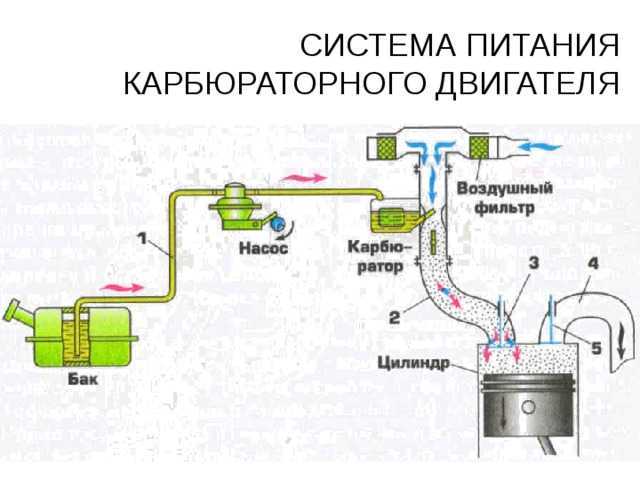

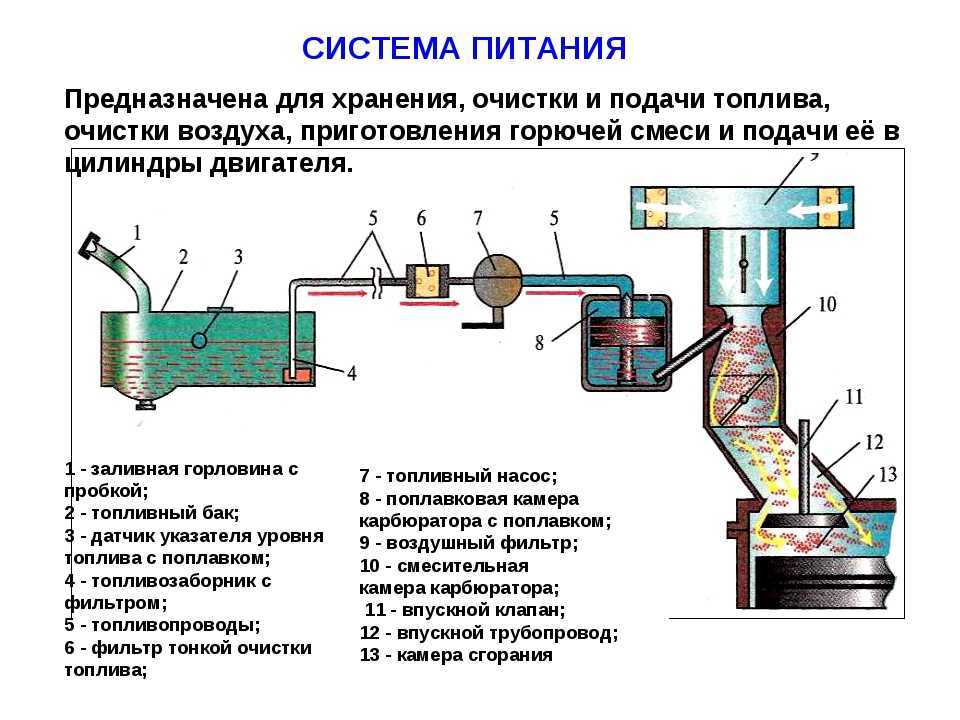

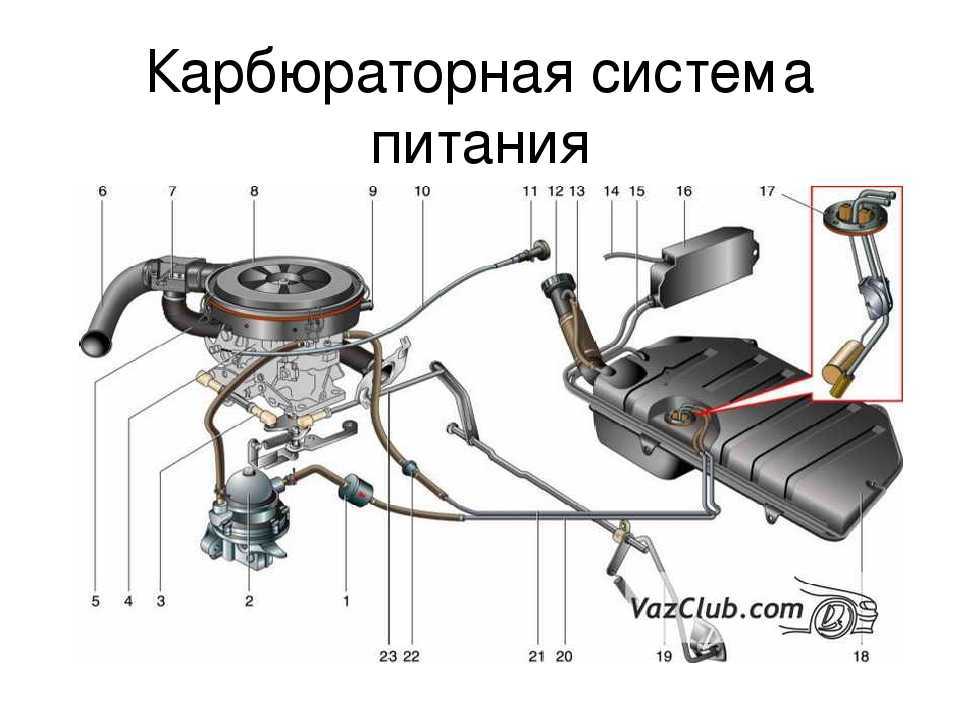

Карбюраторные

Карбюраторная система работает по следующему принципу:

1. Насос всасывает топливо из бака. В то же время он обеспечивает низкое давление, которого хватает только на подачу топлива.
2. Двигаясь по трубопроводу, топливо фильтруется.
3. В специальной камере (карбюраторе) топливо смешивается с воздухом.
4. Готовая смесь поступает прямо в цилиндры двигателя, где сжигается.

Инжекторные

Топливная система двигателя с впрыском отличается тем, что имеет систему впрыска, которая принудительно нагнетает топливо в камеру сгорания. Какое давление в топливной системе инжекторного двигателя создает насос, зависит от типа впрыска:

• С индивидуальными форсунками для каждого цилиндра (многоточечный впрыск). Давление, создаваемое насосом в топливной рампе, составляет от 2,5 до 4 бар.
• С инжектором (однократный впрыск), который подает топливо во все цилиндры двигателя. Простая схема, которая практически не применяется в современном автомобилестроении из-за невысокого КПД.
• Прямой впрыск. Форсунки установлены в головке блока цилиндров, что позволяет осуществлять непосредственный впрыск топлива в цилиндры. В этом случае рабочее давление составляет около 155 бар.

Схема работы топливной системы инжекторного бензинового двигателя:

1. Насос подает бензин через фильтры в топливную рампу.
2. Регулятор магистрали обеспечивает заданный уровень давления топлива.
3. Форсунки на рейке впрыскивают топливо в цилиндры.
4. При подаче бензина в цилиндры также подается воздух, образуется топливовоздушная смесь.

В целом, топливная система состоит из следующих элементов:

• топливный бак (в нем хранится запас топлива — бензина или дизтоплива)
• топливный насос (забирает топливо из бака и гонит его к двигателю)
• датчик уровня топлива (подает сигнал о необходимости дозаправки)
• топливный фильтр или система фильтров (очищают топливо от механических примесей)
• воздушный фильтр (очищает воздух от пыли и других мелких частиц)
• топливопровод (система трубок и шлангов, по которым топливо подается в двигатель)
• система впрыска (устройство, через которое топливо попадает в камеру сгорания)

Топливный бак, или бензобак, представляет собой металлическую или пластиковую емкость, которая обычно находится под багажником, хотя в некоторых машинах для него нашли довольно интересные места. Если вы не можете найти бензобак, его местоположение лучше выяснить в инструкции либо у механика.

Внутри бензобака находится маленький поплавок, который плавает на поверхности топлива, посылая сигналы датчику уровня топлива на панели приборов, благодаря чему можно узнать, когда нужна очередная заправка. Невзирая на то что некоторые машины работают на дизельном топливе, сейчас в большинстве случаев используется бензин, поэтому под словом «топливо» мы будем подразумевать именно его, хотя это и не совсем корректно.

Топливный насос подает бензин (или дизтопливо) по топливопроводу, который идет под днищем автомобиля от бака к карбюратору или инжекторам — для бензиновых двигателей. В дизельных двигателях топливо подается в насос высокого давления (ТНВД) и далее в форсунки. В старых машинах с карбюраторами используется механический насос, который работает от двигателя. Двигатели с впрыском топлива используют электрический насос, который может находиться внутри бака либо где-то рядом.

Топливный фильтр делает именно то, о чем говорит его название, — фильтрует топливо, то есть очищает его. На своем пути по бензопроводу к инжекторам или карбюратору топливо проходит через топливный фильтр. Маленькая сетка внутри фильтра задерживает грязь и ржавчину, которая может присутствовать в бензине. На некоторых машинах установлены дополнительные фильтры между баком и насосом

Важно менять фильтры, следуя заводскому графику обслуживания

Воздухоочиститель очищает воздух перед его смешиванием с бензином. В карбюраторных двигателях воздухоочиститель обычно большой и круглый с торчащей сбоку трубкой для облегчения забора свежего воздуха. На  инжекторных двигателях может быть установлен круглый воздухоочиститель, а может быть и прямоугольный.

Чтобы найти прямоугольный воздухоочиститель, следуйте за большим раструбом воздухозаборника, отведенного как можно дальше от двигателя.

Внутри воздухоочистителя находится воздушный фильтр, который задерживает грязь и частицы пыли из забираемого воздуха. Если вы часто ездите по пыльной или песчаной местности, нужно периодически проверять воздушный фильтр и менять его по мере загрязнения (чаще чем того требует инструкция по эксплуатации).

Как работает топливная система автомобиля?

Как известно, бензин, дизель сгорает внутри камеры цилиндра двигателя. Топливная система предназначена для своевременного введения точно отмеренного количества топлива в цилиндр двигателя.

Если мы рассматриваем устройство топливной системы бензинового двигателя, то происходит один из следующих процессов:

• ТС добавляет отмеренную порцию топлива в воздух, поступающий в цилиндр двигателя.
• ТС вводит отмеренную порцию топлива в воздух, находящийся в цилиндре.

Если используется не бензин, а дизель, то его отмеренная порция поступает непосредственно в камеру сгорания цилиндра двигателя, выполненную в поршне дизельного двигателя.

Принцип и общая схема работы топливной системы

Последовательность работы топливной системы дизельного двигателя следующая. Солярка закачивается из топливного бака при помощи топливоподкачивающего насоса (шестерёнчатого, либо помпового типа), а после фильтрации она подаётся топливным насосом высокого давления (ТНВД) на форсунки. Топливо после закачки из бака проходит сначала через фильтр грубой очистки, избавляясь от крупных включений. Далее, уже непосредственно перед топливным насосом высокого давления – сквозь фильтр тонкой очистки. В связке с ТНВД работают форсунки, через которые солярка в распылённом состоянии и впрыскивается в цилиндры.

Схему топливной системы дизельного двигателя двигателя можно не условно, а вполне чётко разделить на два отсека: высокого давления и низкого. На участке низкого давления осуществляется предварительная подготовка, фильтрация топливной смеси, перед его отправкой в отдел высокого давления. Отсек высокого давления, в свою очередь, дорабатывает смесь до конца и переводит её в рабочую камеру.

Как работает топливная система автомобиля?

Так как существует большое разнообразие ТС, у каждой из них свой режим работы. Но ключевые принципы не отличаются. Когда водитель поворачивает ключ в замке зажигания (если на ДВС установлен инжектор), слышен слабый гул, доносящийся со стороны бензобака. Это сработал бензонасос. Он создает давление в трубопроводе. Если автомобиль карбюраторный, то в классическом исполнении бензонасос механический, и пока агрегат не начнет вращаться, нагнетатель не будет работать.

Когда стартер проворачивает диск маховика, все системы мотора принудительно синхронно запускаются. По мере движения поршней в цилиндрах открываются впускные клапаны ГБЦ. Из-за разрежения камера цилиндра начинает наполняться воздухом, находящимся во впускном коллекторе. В этот момент происходит впрыск бензина в проходящий воздушный поток. Для этого используется форсунка (о том, как устроен и работает данный элемент, читайте здесь).

Когда клапаны газораспределительного механизма закрываются, в сжатую воздушно-топливную смесь подается искра. Этот разряд зажигает ВТС, в процессе чего выделяется большое количество энергии, которая толкает поршень к нижней мертвой точке. Идентичные процессы проходят в соседних цилиндрах, и мотор начинает работать автономно.

Такой схематичный принцип действия характерен для большинства современных автомобилей. Но в машине может использоваться и другая модификация топливных систем. Рассмотрим, в чем их отличия.

Что такое ТНВД?

Топливный насос высокого давления сокращенно называют ТНВД. Данное устройство является одним из наиболее сложных в конструкции дизельного двигателя. Основной задачей такого насоса становится подача дизельного топлива под высоким давлением.

Насосы обеспечивают подачу топлива в цилиндры дизельного мотора под определенным давлением, а также строго в определенный момент. Порции  подаваемого топлива отмерены очень точно и соответствуют степени нагрузки на двигатель. Насосы ТНВД различают по способу впрыска. Бывают насосы непосредственного действия , а также насосы с аккумуляторным впрыском.

Топливные насосы непосредственного действия имеют механический привод плунжера. Процессы нагнетания и впрыска топлива протекают в одно время. В каждый отдельный цилиндр дизельного ДВС определенная секция ТНВД подает нужную дозу горючего. Давление, которое необходимо для  эффективного распыления, создается движением плунжера топливного насоса.

ТНВД с аккумуляторным впрыском отличается тем, что на привод рабочего плунжера воздействуют силы давления сжатых газов в цилиндре самого ДВС или воздейсвие оказывается при помощи пружин. Встречаются топливные насосы с гидравлическим аккумулятором, которые нашли применение в мощных малооборотистых дизельных ДВС.

Стоит отметить, что системы с гидроаккумулятором  характеризуются  раздельными процессами нагнетания и впрыска. Горючее под высоким давлением нагнетается топливным насосом в аккумулятор, а уже затем поступает к топливным форсункам. Такой подход обеспечивает эффективное распыливание и оптимальное смесеобразование, которое подходит для всего диапазона нагрузок на дизельный агрегат. К минусам этой системы можно отнести сложность конструкции, что и стало причиной непопулярности такого насоса.

Современные дизельные установки используют технологию, которая основана на управлении электромагнитными клапанами форсунок от электронного блока управления с  микропроцессором. Указанная технология получила название «Сommon Rail».

Устройство опережения впрыска

Данное устройство состоит из следующих элементов:

1. кулачковая шайба;
2. шаровая цапфа;
3. плунжер установки угла опережения впрыска;
4. подводной и отводной канал;
5. клапан регулировки;
6. шиберный насос для подкачки топлива;
7. отвод топлива;
8. вход топлива;
9. подвод из топливного бака;
10. пружина управляющего поршня;
11. возвратная пружина;
12. управляющий поршень;
13. кольцевая камера гидроупора;
14. дроссель;
15. электромагнитный клапан (закрытый) установки момента начала впрыска;

Оптимальный процесс протекания сгорания и лучшие мощностные характеристики касательно дизельного ДВС возможны только тогда, когда момент начала сгорания смеси происходит в определенном положении коленвала или поршня в цилиндре дизельного двигателя.

Устройство опережения впрыскивания выполняет одну очень важную задачу, которая заключается в том,  чтобы увеличивать угол начала подачи топлива в тот момент, когда имеет место повышение частоты вращения коленвала. Данное устройство конструктивно включает в себя:

• датчик угла поворота приводного вала ТНВД;
• блок управления;
• электромагнитный клапан установки момента начала впрыска;

Устройство обеспечивает тот самый оптимальный момент начала впрыскивания, который идеально подходит режиму работы двигателя и нагрузке на него. Происходит компенсация временного сдвига, который определяется сокращением периода впрыска и воспламенения при увеличении частоты вращения.

Данное устройство оснащается гидравлическим приводом и встраивается в нижнюю часть корпуса ТНВД таким образом, чтобы располагаться поперек продольной оси насоса.

Работа устройства опережения впрыска

Кулачковая шайба (1) осуществляет вход шаровой цапфой (2) в поперечное отверстие плунжера (3) таким образом, что поступательное движение плунжера трансформируется в поворот кулачковой шайбы. Плунжер в центре имеет регулировочный клапан (5). Данный клапан осуществляет открытие и перекрытие управляющего отверстия в плунжере. По оси плунжера (3) находится управляющий поршень (12), который нагружен пружиной (10). Поршень отвечает за положение регулировочного клапана.

Электромагнитный клапан установки момента начала впрыскивания (15) находится поперек оси плунжера. Электронный блок, управляющий ТНВД, осуществляет воздействие на плунжер устройства опережения впрыска посредством данного клапана. Управляющий блок подает в непрерывном режиме импульсы тока

Такие импульсы характеризуются постоянной частотой и переменной скважностью. Клапан изменяет давление, которое оказывает воздействие на управляющий поршень в конструкции устройства

Функции, устройство и принцип функционирования

Для каждой машины характерно такое понятие, как «запас хода». Он определяется расстоянием, которое автомобиль может проехать с полным баком без дозаправки. На этот показатель влияет множество факторов: сезонные, погодные и естественные условия движения, характер дорожного покрытия, степень загруженности транспортного средства, индивидуальные особенности водителя во время движения и т.д. Однако основную роль в определении «аппетита» автомобиля играет топливная система и ее правильное функционирование.

1. заправка, очистка и хранение топлива;
2. очистка воздуха;
3. приготовление специальной горючей смеси;
4. подача смеси в цилиндры ДВС.

Классическая топливная система автомобиля состоит из следующих конструктивных элементов:

• бак для хранения топлива;
• топливный насос, выполняющий функции создания давления в системе и форсирования подачи топлива;
• топливопроводы — специальные металлические трубы и резиновые трубки для транспортировки топлива из топливного бака в двигатель внутреннего сгорания (и излишков топлива в обратном направлении);
• топливный фильтр (или фильтры;
• воздушный фильтр (для очистки воздуха от примесей);
• устройства для приготовления топливовоздушной смеси.

Топливная система имеет довольно простой принцип работы: под действием специального топливного насоса топливо из бака, предварительно пройдя процедуру очистки с помощью топливного фильтра, по топливопроводам подается на устройство, предназначенное для приготовления топлива. -воздушная смесь. И только после этого смесь подается в цилиндры двигателя.

Работа топливной системы автомобиля

Все рассмотренные элементы работают в следующей последовательности… в момент запуска двигателя, а на некоторых машинах в момент открытия водительской двери, начинает работать топливный насос, создавая необходимое рабочее давление в топливной системе, необходимое для подачи топлива к двигателю.

В момент прохождения топливного фильтра или системы фильтров, по пути к двигателю, топливо очищается от различных механических примесей. Воздух, поступает к камере сгорания или карбюратору через воздушный фильтр, где так же очищается.

В зависимости от конструкции двигателя топливо-воздушная смесь может готовиться как непосредственно внутри камеры сгорания цилиндра двигателя, так и до попадания в цилиндр, например, в карбюраторе. Возможен так же комбинированный способ приготовления топливо-воздушной смеси.

После того, как топливо-воздушная смесь готова и поступила в камеру сгорания, происходит ее воспламенение. Для продолжения работы двигателя требуется постоянная подача все новых порций топлива, за что и отвечает топливная система.

Классификация двигателей

Конструкция ДВС бывает различной. Каждый разработчик мотора пытается внести свои улучшения, повысить мощность и экономичность, снизить выбросы вредных веществ и стоимость агрегата. Давайте посмотрим, по каким критериям классифицируют двигатели внутреннего сгорания.

По рабочему циклу

Рабочий цикл ДВС — это последовательность процессов внутри каждого цилиндра, в результате которой энергия топлива превращается в механическую энергию. Цикл может быть двухтактным или четырехтактным:

• четырёхтактный мотор работает по «циклу Отто» или Аткинсона и включает в себя такты: впуск, сжатие, рабочий ход и выпуск;
• в двухтактном ДВС впуск и сжатие происходят одновременно за один такт, а рабочий ход переходит в выпуск на втором такте.

По типу конструкции

По конструкции ДВС делятся на:

• поршневые, в которых расширяющиеся при сгорании газы приводят в движение поршень, который в свою очередь толкает коленвал;
• роторные.Растущее давление газов воздействует на ротор, соединённый с корпусом через зубчатую передачу. Роторный мотор не имеет ГРМ. Его функции выполняют впускные и выпускные окна в боковых стенках корпуса;
• газовые турбины. В этих двигателях внутреннего сгорания газы с высокой скоростью попадают на лопатки силовой турбины, которая соединяется через редуктор с трансмиссией. Для нагнетания воздуха в мотор установлен турбинный компрессор.

Моторы могут быть без наддува, с турбокомпрессором или нагнетателем. Конструкция подбирается под назначение двигателя: будь то стационарная установка или транспорт.

По количеству цилиндров

Одно цилиндровые двигатели работают неравномерно, что не критично для лодочных моторов, мопедов и мотоциклов. Двигатель автомобиля устроен сложнее, поскольку нужна высокая мощность, а значит и большой объём цилиндра. Так, в транспорте малого класса применяются 4-цилиндровые моторы. В грузовые автомобили ставят 6- и 8-цилиндровые ДВС.

По принципу создания рабочей смеси

Принцип работы двигателя внутреннего сгорания различается способами смесеобразования:

• внешнее: в карбюраторных моторах и в агрегатах с впрыском топлива во впускной коллектор;
• внутреннее: в дизельных двигателях и бензиновых с непосредственным впрыском в камеру сгорания.

По расположению цилиндров

Поршневые двигатели автомобиля различаются компоновочной схемой блока цилиндров и могут представлять собой конструкцию:

• рядную;
• V-образную;
• оппозитную с углом развала между поршнями 180°;
• VR-образную;
• W -образную.

В зависимости от компоновки моторы устанавливаются в подкапотное пространство вертикально, горизонтально или под углом к вертикальной плоскости для уменьшения высоты конструкции.

По типу топлива

Работа двигателя внутреннего сгорания происходит за счёт сжигания смеси воздуха с бензином, газа или дизеля. В качестве газового топлива ДВС применяются углеводород, сжиженный газ, смесь пропана и бутана, метан, водород.

По принципу работы ГРМ

Выше мы рассматривали, что ГРМ может быть устроен по схеме OHV, ОНС или DОНС. Выбор компоновки влияет на принцип работы двигателя. Также приводы клапанов различаются способами регулировки тепловых зазоров, которые увеличиваются в результате нагрева конструкции. Настройку зазоров проводят вручную, меняя специальные винты в коромыслах, или устанавливают гидрокомпенсаторы для автоматической регулировки.

https://youtube.com/watch?v=AA81dQadz4A

Инжекторные топливные системы

Инжекторные топливные системы в настоящее время применяются гораздо чаще карбюраторных, особенно на бензиновых двигателях легковых автомобилей. Впрыск бензина во впускной коллектор инжекторного двигателя осуществляется с помощью специальных электромагнитных форсунок (инжекторов), установленных в головку блока цилиндров и управляемых по сигналу от электронного блока. При этом исключается необходимость в карбюраторе, так как горючая смесь образуется непосредственно во впускном коллекторе.

Различают одно- и многоточечные системы впрыска. В первом случае для подачи топлива используется только одна форсунка (с ее помощью готовится рабочая смесь для всех цилиндров двигателя). Во втором случае число форсунок соответствует числу цилиндров двигателя. Форсунки устанавливают в непосредственной близости от впускных клапанов. Топливо впрыскивают в мелко распыленной виде на наружные поверхности головок клапанов. Атмосферный воздух, увлекаемый в цилиндры вследствие разрежения в них во время впуска, смывает частицы топлива с головок клапанов и способствует их испарению. Таким образом, непосредственно у каждого цилиндра готовится топливовоздушная смесь.

В двигателе с многоточечным впрыском при подаче электропитания к электрическому топливному насосу 7 через замок 6 зажигания бензин из топливного бака 8 через фильтр 5 подается в топливную рампу 1 (рампу инжекторов), общую для всех электромагнитных форсунок. Давление в этой рампе регулируется с помощью регулятора 3, который в зависимости от разрежения во впускном патрубке 4 двигателя направляет часть топлива из рампы обратно в бак. Понятно, что все форсунки находятся под одним и тем же давлением, равным давлению топлива в рампе.

Когда требуется подать (впрыснуть) топливо, в обмотку электромагнита форсунки 2 от электронного блока системы впрыска в течение строго определенного промежутка времени подается электрический ток. Сердечник электромагнита, связанный с иглой форсунки, при этом втягивается, открывая путь топливу во впускной коллектор. Продолжительность подачи электрического тока, т. е. продолжительность впрыска топлива, регулируется электронным блоком. Программа электронного блока на каждом режиме работы двигателя обеспечивает оптимальную подачу топлива в цилиндры.

Для того чтобы идентифицировать режим работы двигателя и в соответствии с ним рассчитать продолжительность впрыска, в электронный блок подаются сигналы от различных датчиков. Они измеряют и преобразуют в электрические импульсы значения следующих параметров работы двигателя:

• угол поворота дроссельной заслонки
• степень разрежения во впускном коллекторе
• частота вращения коленчатого вала
• температура всасываемого воздуха и охлаждающей жидкости
• концентрация кислорода в отработавших газах
• атмосферное давление
• напряжение аккумуляторной батареи
• и др.

Двигатели с впрыском бензина во впускной коллектор имеют ряд неоспоримых преимуществ перед карбюраторными двигателями:

• топливо распределяется по цилиндрам более равномерно, что повышает экономичность двигателя и уменьшает его вибрацию, вследствие отсутствия карбюратора снижается сопротивление впускной системы и улучшается наполнение цилиндров
• появляется возможность несколько повысить степень сжатия рабочей смеси, так как ее состав в цилиндрах более однородный
• достигается оптимальная коррекция состава смеси при переходе с одного режима на другой
• обеспечивается лучшая приемистость двигателя
• в отработавших газах содержится меньше вредных веществ

Вместе с тем системы питания с впрыском бензина во впускной коллектор имеют ряд недостатков. Они сложны и поэтому относительно дорогостоящи. Обслуживание таких систем требует специальных диагностических приборов и приспособлений.

Наиболее перспективной системой питания топливом бензиновых двигателей в настоящее время считается довольно сложная система с непосредственным впрыском бензина в камеру сгорания, позволяющая двигателю длительное время работать на сильно обедненной смеси, что повышает его экономичность и экологические показатели. В то же время из-за существования ряда проблем системы непосредственного впрыска пока не получили широкого распространения.

Режимы работы системы питания

В зависимости от целей и дорожных условий водитель может применять различные режимы движения. Им соответствуют и определенные режимы работы системы питания, каждому из которых присуща топливно-воздушная смесь особого качества.

1. Состав смеси будет богатым при запуске холодного двигателя. При этом потребление воздуха минимально. В таком режиме категорически исключается возможность движения. В противном случае это приведет к повышенному потреблению горючего и износу деталей силового агрегата.
2. Состав смеси будет обогащенным при использовании режима «холостого хода», который применяется при движении «накатом» или работе заведенного двигателя в прогретом состоянии.
3. Состав смеси будет обедненным при движении с частичными нагрузками (например, по равнинной дороге со средней скоростью на повышенной передаче).
4. Состав смеси будет обогащенным в режиме полных нагрузок при движении автомобиля на высокой скорости.
5. Состав смеси будет обогащенным, приближенным к богатому, при движении в условиях резкого ускорения (например, при обгоне).

Выбор условий работы системы питания, таким образом, должен быть оправдан необходимостью движения в определенном режиме.

Советы экспертов

Эксперты рекомендуют учесть, что система питания бензинового двигателя в условиях эксплуатации на российских дорогах подвергается повышенным нагрузкам. Поэтому техобслуживание нужно производить часто. Топливные фильтры нужно менять через каждые 12-15 тыс. км пробега, проводить чистку форсунок через каждые 30 тыс. км.

Важно уделять внимание качеству топлива. Чем оно выше, тем долговечнее будет работа двигателя и всей системы. Поэтому важно приобретать бензин в проверенных точках реализации

Поэтому важно приобретать бензин в проверенных точках реализации. Рассмотрев особенности и устройство системы питания бензинового двигателя,можно понять принцип ее работы

При необходимости техобслуживание и ремонт можно произвести собственными руками

Рассмотрев особенности и устройство системы питания бензинового двигателя,можно понять принцип ее работы. При необходимости техобслуживание и ремонт можно произвести собственными руками.

Источник

Подачи топлива с впрыском во впускной трубопровод

В бензиновых двигателях используются системы подачи топлива с впрыском во впускной трубопровод различ­ной конфигурации, работающие при типичном значении давления 300 — 400 кПа (3-4 бар).

Система с возвратом топлива

Подача топлива и создание давления впрыска осуществляется электроприводным топливным насосом (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с возвратом топлива в топливный бак» ). Топливо засасывается из топливного бака и, пройдя через топливный фильтр, по топливопроводу высокого давления поступает в смонтированную на двигателе то­пливную рампу. Из топливной рампы топливо подается к форсункам. Регулятор давления то­плива, установленный на рампе, поддерживает постоянный перепад давления между топлив­ными форсунками и впускным трубопроводом независимо от абсолютного давления во впуск­ном трубопроводе, т.е. нагрузки двигателя.

Излишки топлива возвращаются в топлив­ный бак по возвратной линии, подсоединенной к регулятору давления топлива. Избыточное то­пливо, нагретое в моторном отсеке, вызывает повышение температуры топлива в топливном баке. При этом увеличивается выделение па­ров топлива. В соответствии с требованиями к защите окружающей среды пары топлива собираются системой улавливания паров то­плива. Далее они направляются в угольный фильтр для временного хранения до возврата во впускной трубопровод для сжигания в двигателе ().

Система без возврата топлива

В такой системе подачи топлива регулятор давления располагается в топливном баке или вблизи него, что исключает необходи­мость в линии возврата топлива из двига­теля в топливный бак.

Поскольку регулятор давления топлива, за счет места его установки, не связан с впуск­ным трубопроводом, относительное давление впрыска не зависит от нагрузки двигателя. Это учитывается при вычислении продолжитель­ности впрыска в блоке управления двигателем

В топливную рампу подается только такое количество топлива, которое подлежит впры­ску. Излишнее топливо, подаваемое электроприводным топливным насосом, возвращается прямо в топливный бак, не проходя длинный путь через моторный отсек. Таким образом, нагрев топлива в топливном баке и, следова­тельно, выделение паров топлива значительно ниже, чем в системах с возвратом топлива.

В связи с этими преимуществами в на­стоящее время в основном используются системы подачи без возврата топлива.

Подача топлива без возврата топлива с регулированием по потребности

В системе подачи топлива с регулированием по потребности топливный насос подает только количество топлива, требуемое в данный мо­мент времени для двигателя и необходимое для создания требуемого давления. Регулирова­ние давления топлива осуществляется блоком управления двигателем в режиме замкнутого регулирования. Текущее давление топлива регистрируется датчиком низкого давления (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с регулированием по потребности» ). Это исключает необходимость в регуляторе давления топлива. Регулирование объемного расхода топлива осуществляется посредством изменения напряжения питания топливного насоса, осуществляемого специаль­ным модулем в блоке управления двигателем.

Система снабжена предохранительным клапаном, предотвращающим чрезмерное повышение давления даже после отсечки подачи топлива или выключения двигателя.

Пример HTML-страницы

Регулирование по потребности позволяет избежать подачи избыточного топлива и, сле­довательно, свести к минимуму требуемую производительность топливного насоса. Это дает снижение расхода топлива по сравнению с системами с неуправляемым электроприводным топливным насосом. Применение таких систем позволяет в еще большей степени сни­зить температуру топлива в топливном баке.

Еще одно преимущество системы регули­рованием по потребности заключается в воз­можности регулирования давления топлива. С одной стороны, давление может быть уве­личено во время пуска горячего двигателя во избежание образования пузырьков паров топлива. С другой стороны, прежде всего, на двигателях с наддувом появляется возмож­ность впрыска как очень больших, так и очень малых количеств топлива, повышая давление топлива при полной нагрузке и снижая его при низкой нагрузке двигателя.

Кроме того, измерение давления топлива в та­кой системе дает дополнительные возможности диагностики по сравнению с другими системами. За счет учета текущего давления топлива при вычислении продолжительности впрыска обе­спечивается более точное дозирование топлива.
