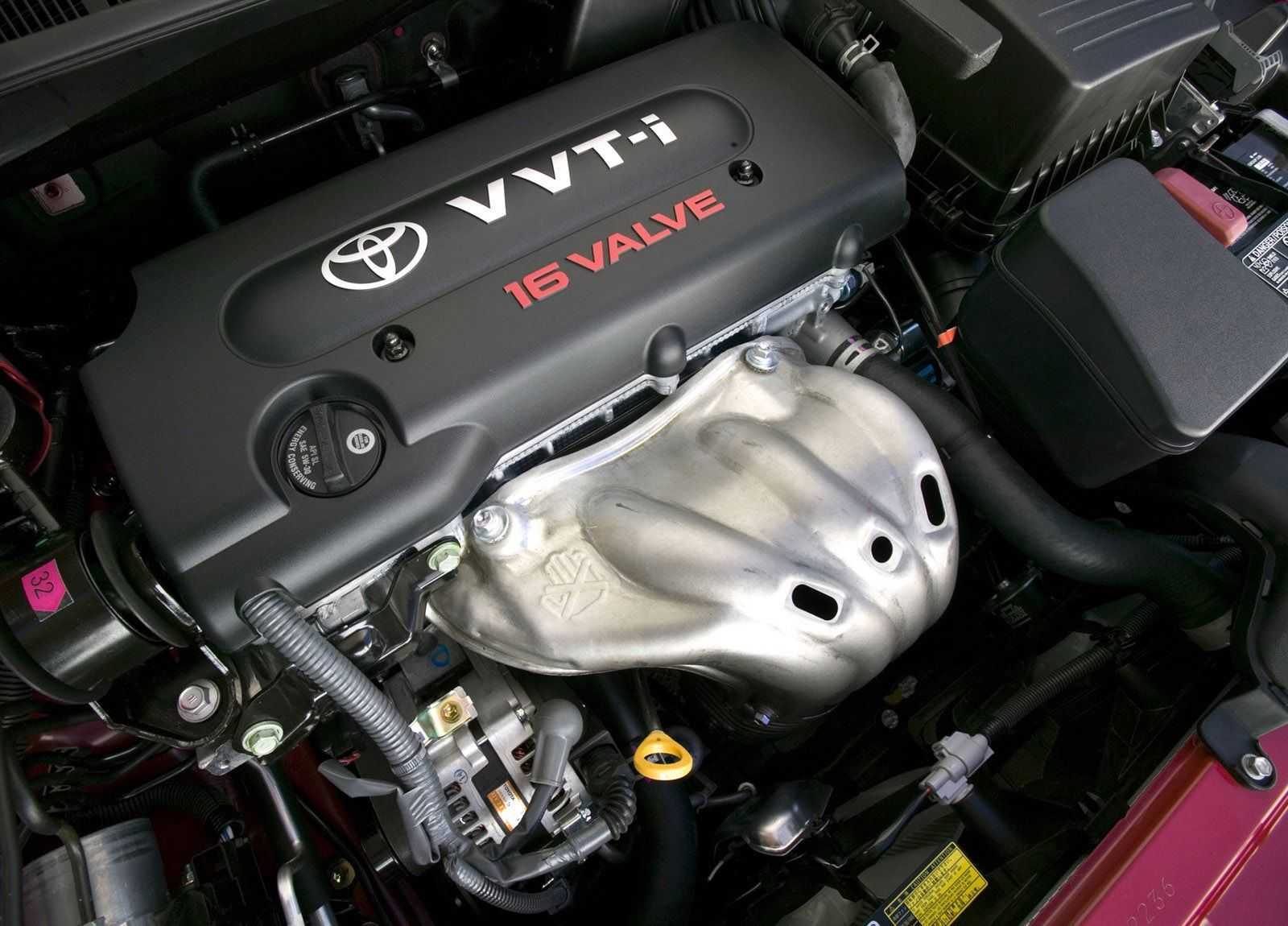

Двигатель тойота 2az-fe 2.4 vvti 145/170 л.с (toyota camry/rav4): характеристики, надежность, ресурс, сервис, проблемы и отзывы

Инжекторные топливные системы

Инжекторные топливные системы в настоящее время применяются гораздо чаще карбюраторных, особенно на бензиновых двигателях легковых автомобилей. Впрыск бензина во впускной коллектор инжекторного двигателя осуществляется с помощью специальных электромагнитных форсунок (инжекторов), установленных в головку блока цилиндров и управляемых по сигналу от электронного блока. При этом исключается необходимость в карбюраторе, так как горючая смесь образуется непосредственно во впускном коллекторе.

Рекомендуем: Устройство и принцип работы современного гидротрансформатора

Различают одно- и многоточечные системы впрыска. В первом случае для подачи топлива используется только одна форсунка (с ее помощью готовится рабочая смесь для всех цилиндров двигателя). Во втором случае число форсунок соответствует числу цилиндров двигателя. Форсунки устанавливают в непосредственной близости от впускных клапанов. Топливо впрыскивают в мелко распыленной виде на наружные поверхности головок клапанов. Атмосферный воздух, увлекаемый в цилиндры вследствие разрежения в них во время впуска, смывает частицы топлива с головок клапанов и способствует их испарению. Таким образом, непосредственно у каждого цилиндра готовится топливовоздушная смесь.

В двигателе с многоточечным впрыском при подаче электропитания к электрическому топливному насосу 7 через замок 6 зажигания бензин из топливного бака 8 через фильтр 5 подается в топливную рампу 1 (рампу инжекторов), общую для всех электромагнитных форсунок. Давление в этой рампе регулируется с помощью регулятора 3, который в зависимости от разрежения во впускном патрубке 4 двигателя направляет часть топлива из рампы обратно в бак. Понятно, что все форсунки находятся под одним и тем же давлением, равным давлению топлива в рампе.

Когда требуется подать (впрыснуть) топливо, в обмотку электромагнита форсунки 2 от электронного блока системы впрыска в течение строго определенного промежутка времени подается электрический ток. Сердечник электромагнита, связанный с иглой форсунки, при этом втягивается, открывая путь топливу во впускной коллектор. Продолжительность подачи электрического тока, т. е. продолжительность впрыска топлива, регулируется электронным блоком. Программа электронного блока на каждом режиме работы двигателя обеспечивает оптимальную подачу топлива в цилиндры.

Для того чтобы идентифицировать режим работы двигателя и в соответствии с ним рассчитать продолжительность впрыска, в электронный блок подаются сигналы от различных датчиков. Они измеряют и преобразуют в электрические импульсы значения следующих параметров работы двигателя:

• угол поворота дроссельной заслонки
• степень разрежения во впускном коллекторе
• частота вращения коленчатого вала
• температура всасываемого воздуха и охлаждающей жидкости
• концентрация кислорода в отработавших газах
• атмосферное давление
• напряжение аккумуляторной батареи
• и др.

Двигатели с впрыском бензина во впускной коллектор имеют ряд неоспоримых преимуществ перед карбюраторными двигателями:

• топливо распределяется по цилиндрам более равномерно, что повышает экономичность двигателя и уменьшает его вибрацию, вследствие отсутствия карбюратора снижается сопротивление впускной системы и улучшается наполнение цилиндров
• появляется возможность несколько повысить степень сжатия рабочей смеси, так как ее состав в цилиндрах более однородный
• достигается оптимальная коррекция состава смеси при переходе с одного режима на другой
• обеспечивается лучшая приемистость двигателя
• в отработавших газах содержится меньше вредных веществ

Вместе с тем системы питания с впрыском бензина во впускной коллектор имеют ряд недостатков. Они сложны и поэтому относительно дорогостоящи. Обслуживание таких систем требует специальных диагностических приборов и приспособлений.

Наиболее перспективной системой питания топливом бензиновых двигателей в настоящее время считается довольно сложная система с непосредственным впрыском бензина в камеру сгорания, позволяющая двигателю длительное время работать на сильно обедненной смеси, что повышает его экономичность и экологические показатели. В то же время из-за существования ряда проблем системы непосредственного впрыска пока не получили широкого распространения.

Элементы питания и их функции

Конструктивно сложилось так, что существует стандартный набор элементов топливной системы бензинового силового агрегата. Разницу составляет непосредственно система впрыска топлива в коллектор или цилиндры. Рассмотрим, все элементы инжекторного и карбюраторного моторов.

Топливный бак

Неотъемлемый элемент любого транспортного средства. Именно в нём храниться горючее, которое поступает в камеры сгорания. В зависимости от конструктивных особенностей автомобиля, объём топливного резервуара может быть разный. Изготавливается данный элемент из стали, нержавейки, алюминия или пластика.

Трубопроводы

Топливопроводы служат транспортной системой между топливным баком и системой впрыска. Обычно они изготавливаются из пластика или металла. На старых автомобилях можно встретить их медными. Для соединения с остальными элементами топливной системы могут использоваться переходники, соединители или прочие элементы.

Топливный фильтр

В связи с не особо качественным топливом, для фильтрации используется фильтр горючего. Располагаться этот элемент может в топливном баке, подкапотном пространстве или под автомобилем, вмонтированным в топливопроводы. Для каждой группы автомобилей используется разный элемент.

Каждый производитель автомобилей использует свои фильтры. Они бывают разные за формою и материалом. Наиболее распространенными считаются волокнистые или хлопчатобумажные. Эти элементы наиболее лучше задерживают сторонние элементы и воду, которые засоряют цилиндры и форсунки.

Бензонасос

Бензонасос — это насос прогоняющий топливо по всей системе. Так, они бывают двух типов — электрический и механический. Многие бывалые автолюбители помнят, что на старых «Жигулях» и «Волгах» устанавливались бензонасосы механического действия с лапкой, которой можно было подкачать недостающее топливо для запуска. Располагался этот элемент на блоке цилиндров, зачастую с левой стороны.

Все современные бензиновые силовые агрегаты оснащаются электрическими бензиновыми насосами. Располагаются элементы, зачастую, непосредственно в топливном баке, но бывает и такое, что данный элемент находится в подкапотном пространстве.

Карбюратор

На старых транспортных средствах устанавливались карбюраторы. Это элемент, который при помощи механических действий подавал топливо в камеры сгорания. Для каждого производителя, они имели разную структуру и строение, но принцип работы оставался не сменным.

Форсунки

Форсунки — часть топливной системы инжекторного бензинового силового агрегата, который выполняет функцию дозированной подачи бензина в камеры сгорания. По форме и видам, форсунки бывают разные, это индивидуально для каждого автомобиля.

Располагаются эти элементы на топливной рампе. Обслуживание форсунок стоит проводить регулярно, поскольку если они слишком засоряться, их уже вычистить может, не представится возможным и придётся менять детали полностью.

Схема, устройство и принцип работы для дизельного двигателя

Схема топливной системы common rail

Системы подачи дизельного топлива имеют свои особенности. Различают три типа конструкций:

• Сommon rail (или аккумуляторная);
• С насос-форсунками;
• Разделенные.

Common rail

Наиболее популярная топливная система для дизелей – аккумуляторная (или common rail). Она соответствует более высоким экологическим стандартам. Это обеспечивается благодаря независимости процессов впрыскивания дизеля от режимов работы двигателя.

Конструктивно система питания дизеля common rail имеет два основных контура:

1. Участок низкого давления – состоит из топливного бака, насоса низкого давления, трубопроводов и фильтра.
2. Участок высокого давления – состоит из топливного насоса высокого давления (ТНВД), трубопровода, рампы (аккумулятора) и форсунок.

Принцип работы топливной системы дизеля представляет собой следующую последовательность:

1. Насос низкого давления нагнетает дизель из топливного бака в трубопровод.
2. Проходя по трубопроводу через фильтры грубой и тонкой очистки дизель подается в насос высокого давления.
3. ТНВД подает топливо в форсунки, с помощью которых происходит впрыск в цилиндры.
4. Одновременно с впрыском топлива происходит подача воздуха.

Разделенная и насос-форсунка

Насос-форсунка

Разделенная топливная система состоит из топливного бака, трубопроводов, ТНВД и форсунок. При этом насос и форсунки соединены длинными трубопроводами, рассчитанными на высокое давление. Разделенная схема активно применяется в отечественном автомобилестроении, поскольку отличается низкой стоимостью и простотой конструкции.

В свою очередь, насос-форсунка – устройство, одновременно создающее нужный уровень давления и производящие впрыск топлива. Она располагается в головке блока цилиндров и приводится в действие кулачковым механизмом. Прямая и обратная магистрали при этом реализованы как каналы, находящиеся непосредственно в головке блока.

Этот способ имеет важный недостаток – он характеризуется зависимостью давления от режима работы двигателя.

TOYOTA CAMRY XV40. АКПП

Плюшки:

бесплатный эвакуатор, бесплатная диагностика! (в случае ремонта)×

Быстрая навигация по консультациям (вопрос-ответ):

Общий форум по АКПП Camry *

По объему двигателя: 2.0 | 2.4 | 2.5 | 3.0 | 3.5

• По кузову: XV20 | XV30 | XV35 | XV40 | XV45 | XV50 | XV55
• По году: 2021 | 2021 | 2015 | 2014 | 2013 | 2012 | 2011 | 2010 | 2009 | 2008 | 2007 | 2006 | 2005 | 2004 | 2003 | 2002 | 2001 | 2000 | 1999 | 1998
• * больше всего ответов сосредоточено в общем форуме

3.5 U660 2007 г.в. Во время работы двигателя слышен свист, со стороны АКПП (для просмотра жмите +)

Во время работы двигателя слышен свист со стороны коробки

Причина обращения: нет движения. Во время работы двигателя слышен свист, со стороны АКПП. Электронных ошибок нет.

Вскрытие показало: неисправность гидротрансформатора (разрушение упорного подшипника, поломка лопаток)

Что сделано: ремонт гидротрансформатора (от родного осталась только нижняя крышка), 3амена масляного насоса, ремкомплекта, фильтр, масло.

U660 для Camry 3.5 2012 г.в. Ремонт гидроблока U660 Готова к установке

1. Посмотреть какие проблемы мы решали по Toyota (в виде примеров работ с описанием)
2. GEARMATIC — частичный и капитальный ремонт АКПП Камри 40 в Москве с гарантией по приемлимой цене.
3. Если вы почувствовали, что коробка ведёт себя не так как обычно, то следует провести диагностику акпп Камри, перечислим типичные симптомы неисправности сигнализирующие о возможной скорой поломки:

• буксует (пробуксовка)
• на панели приборов появился сигнал — аварийный режим акпп
• постоянная или периодическая вибрация (также нужно проверить подушки)
• рывки при переключении вниз/вверх на любой из передач, дёргается на холодную или горячую
• не включаются передачи, пропала передача
• удары в трансмисии, пинается
• тормозит, тупит, шумит

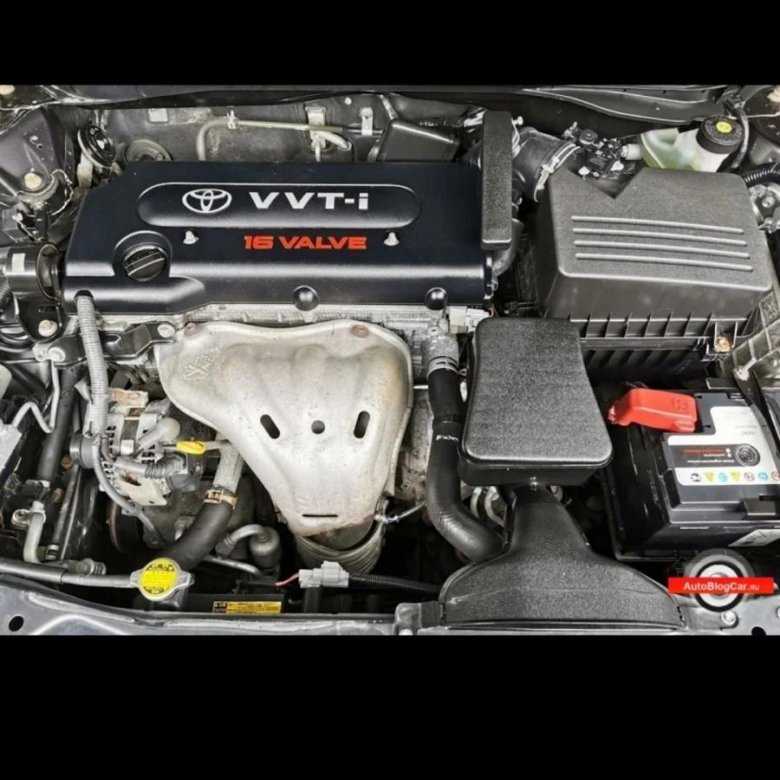

Проблемы и типичные неполадки моторов линейки 2AZ

Особые серии этого двигателя не показывали каких-либо серьезных неполадок в течение своего усредненного ресурса в 300 000 км. Затем разваливается весь мотор постепенно, и проводить капитальный ремонт нет никакой возможности. Начало проблем считается лучшим временем для поиска мотора для свапа.

Есть несколько важных особенностей работы двигателя:

• на холостых оборотах агрегат вибрирует, это конструктивная особенность модели;
• при движении часто наблюдается эффект тряски, особенно на малых оборотах;
• форсунки с удовольствием засоряются, чистка стоит довольно дорого;
• электронная дроссельная заслонка нередко требует обслуживания на сервисе;
• мотор троит на холодную, это лечится только реставрацией топливной системы;
• приходится регулярно менять маслосъемные кольца (колпачки), чтобы избежать перебоев в работе.

И если подергивания на холостых являются просто конструктивной особенностью, то остальные минусы можно назвать недоработкой инженеров. Не очень надежная система ТНВД, простой, но дорогой в обслуживании VVT-i – все это усложняет ремонт и эксплуатацию. К тому же, цена запчастей высокая. Замена форсунок, к примеру, станет неподъемной задачей для многих владельцев Авенсис.

Регламент обслуживания 2AZ FE 2,4 л/160 л. с.

В регламент ТО на двигатель 2AZ FE входят следующие операции:

• после 50000 км замена антифриза, так как охлаждающая жидкость к этому времени теряет свойства;
• через 10000 пробега необходимо менять масло и соответствующий фильтр;
• на рубеже 20000 км приходят в негодность свечи, воздушный фильтр и засоряется вентиляция картера;
• после 30000 пробега следует заменить топливный фильтр и проверить топливопровод;
• аккумулятор служит около 5 лет в зависимости от конструкции;
• выпускной коллектор обычно начинает прогорать после 50000 км;
• цепь ГРМ рассчитана на 150 – 200 тысяч пробега.

Каткатализатор 2AZ-FE

Виды топливных систем бензиновых двигателей

В зависимости от типа бензинового двигателя, различают карбюраторную и инжекторную топливные системы. Они имеют отличия в конструкции и рабочих параметрах.

Карбюраторный двигатель

Работа карбюраторной системы осуществляется по следующему принципу:

• Насос всасывает топливо из бака. При этом он обеспечивает невысокое давление, достаточное лишь для подачи топлива.
• Двигаясь по трубопроводу, топливо проходит фильтрацию.
• В специальной камере (карбюраторе) горючее смешивается с воздухом.
• Готовая смесь подается напрямую в цилиндры двигателя, где она сгорает.

Инжекторный двигатель

Топливная система инжекторного двигателя отличается тем, что имеет систему впрыска, принудительно нагнетающую топливо в камеру сгорания. Насос такой топливной системы создает более высокое давление, зависящее от типа впрыска:

• С индивидуальными форсунками для каждого цилиндра (распределенный впрыск). Создаваемое насосом давление в топливной рампе составляет от 2,5 бар до 4 бар.
• С одной форсункой (моновпрыск), подающей топливо для всех цилиндров двигателя. Простая схема, которая в современном автомобилестроении практически не используется из-за низкой экономичности.
• Непосредственный впрыск. Форсунки установлены в головке блока цилиндров, что позволяет выполнять прямой впрыск топлива в цилиндры. В этом случае рабочее давление составит около 155 бар.

Система питания бензинового двигателя инжекторного типа

На автомобиле с системой впрыска топлива водитель тоже управляет двигателем посредством дроссельной заслонки, но на этом аналогия с карбюраторной системой питания бензинового двигателя заканчивается.

Топливный насос расположен непосредственно в баке и имеет электропривод.

Электробензонасос обычно объединен с датчиком уровня топлива и сетчатым фильтром в узел, получивший название топливный модуль.

На большинстве впрысковых автомобилей топливо из топливного бака под давлением поступает в сменный топливный фильтр.

Топливный фильтр может быть установлен под днищем кузова либо в моторном отсеке.

Топливные трубопроводы подсоединяются к фильтру резьбовыми или быстросъемными соединениями. Соединения уплотнены кольцами из бензостойкой резины или металлическими шайбами.

В последнее время многие автопроизводители стали отказываться от применения подобных фильтров. Очистка топлива производится только фильтром, установленным в топливном модуле.

Замена такого фильтра не регламентирована планом технического обслуживания.

Системы впрыска топлива бывают двух основных типов — центральный впрыск топлива (моновпрыск) и распределенный впрыск, или, как его еще называют, многоточечный.

Центральный впрыск стал для автопроизводителей переходным этапом от карбюратора к распределенному впрыску и на современных автомобилях применения не находит. Это связано с тем, что система центрального впрыска топлива не позволяет выполнить требования современных экологических стандартов.

Агрегат центрального впрыска похож на карбюратор, только вместо смесительной камеры и жиклеров внутри установлена электромагнитная форсунка, которая открывается по команде электронного блока управления двигателем. Впрыск топлива происходит на вход впускного трубопровода.

В системе распределенного впрыска количество форсунок равно количеству цилиндров.

Форсунки установлены между впускным трубопроводом и топливной рампой. В топливной рампе поддерживается постоянное давление, которое обычно составляет около трех бар (1 бар равен примерно 1 атм). Для ограничения давления в топливной рампе служит регулятор, который стравливает излишки топлива обратно в бак.

Раньше регулятор давления устанавливали непосредственно на топливной рампе, а для соединения регулятора с топливным баком использовалась обратная топливная магистраль. В современных системах питания бензинового двигателя регулятор располагают в топливном модуле и необходимость в обратной магистрали отпала.

Топливные форсунки открываются по командам электронного блока управления, и происходит впрыск топлива из рампы во впускной трубопровод, где топливо смешивается с воздухом и поступает в виде смеси в цилиндр.

Команды на открытие форсунок вычисляются на основании сигналов, поступающих от датчиков электронной системы управления двигателем. Тем самым обеспечивается синхронизация работы системы подачи топлива и системы зажигания.

Система питания бензинового двигателя инжекторного типа обеспечивает большую производительность и возможность соответствия более высоким экологическим стандартам, чем карбюраторного.

Список моделей авто, в которых устанавливался

Габаритами и характеристиками мотор 1AZ FE идеально подходит для установки в модельный ряд Toyota:

• Opa – гибрид минивэна и хетчбэка;
• Isis – семиместный минивэн;
• Allion – среднеформатный седан;
• Gaia – минивэн;
• Wish – трехрядный минивэн;
• Premio – переднеприводный седан D-класса;
• Noah – восьмиместный минивэн;
• Voxy – передне- и полноприводный минивэн;
• Vista – седан для внутреннего рынка;
• Avensis – среднеразмерный автомобиль в кузове трех типов;
• RAV4 – полноприводный кроссовер;
• Camry – семейный полноразмерный седан;
• Caldina – пятидверный универсал;
• Picnic – пятидверный минивэн.

Toyota RAV4

Регламент обслуживания 2AZ FE 2,4 л/160 л. с.

В регламент ТО на двигатель 2AZ FE входят следующие операции:

• после 50000 км замена антифриза, так как охлаждающая жидкость к этому времени теряет свойства;
• через 10000 пробега необходимо менять масло и соответствующий фильтр;
• на рубеже 20000 км приходят в негодность свечи, воздушный фильтр и засоряется вентиляция картера;
• после 30000 пробега следует заменить топливный фильтр и проверить топливопровод;
• аккумулятор служит около 5 лет в зависимости от конструкции;
• выпускной коллектор обычно начинает прогорать после 50000 км;
• цепь ГРМ рассчитана на 150 – 200 тысяч пробега.

Каткатализатор 2AZ-FE

Линия возврата топлива (“обратка”)

Топливные системы

Как правило, топливный насос имеет постоянную производительность, то есть закачивает топливо из бака в рампу под постоянным давлением. Двигатель же работает на разных режимах, потребляя разное количество топлива, в зависимости от его нагрузки. Таким образом, возникает необходимость контролировать давление и количество топлива в топливной рампе.

Этим занимается регулятор давления топлива, который сливает излишки топлива обратно в бак через линию возврата топлива, так называемую “обратку”. В настоящий момент существует два вида топливных систем, отличающихся наличием или отсутствием линии возврата топлива (обратной магистрали).

1. Система подачи топлива с линией возврата. Топливо, которое не было впрыснуто форсункой, является избыточным и оно возвращается обратно в бак через регулятор, который расположен на топливной рампе, и линию возврата. Таким образом в топливном коллекторе поддерживается постоянное давление.
2. Топливная система без линии возврата. Регулятор давления топлива в таких системах обычно устанавливается в модуле погружного топливного насоса. Избыточное топливо, подаваемое насосом, возвращается обратно в бак через короткую линию возврата. При этом в топливную рампу подается только то количество топлива, которое впрыскивается форсунками. Данная система имеет следующие преимущества – меньшая стоимость и меньший подогрев топлива в баке.

Ознакомьтесь с дополнительной информацией о системе питания инжекторного двигателя на видео ниже:

Как правило, основные элементы топливной системы одинаковы для большинства моделей автомобилей, находящихся в одной категории. С другой стороны, практические характеристики могут изменяться, в зависимости от технических особенностей конкретного двигателя.

</index><index>

Система питания силового агрегата участвует непосредственно в образовании воздушно-топливной смеси. Система питания бензинового двигателя включает в себя достаточное количество элементов, которые имеют разные функции и предназначение.

Технические характеристики двигателя 2AR FE

Впервые появился 2AR FE в Северной Америке. Его можно было увидеть установленным на транспортные средства класса Е. Существовало всего две модификации этого силового агрегата.

• 2AR FXE – этот мотор ставили на гибридные машины. Они работали по циклу Аткинсона. Единственное, что его отличало от своего собрата, так это дефорсированность;
• 2AR FSE. Это мотор имел продольное расположение под капотом. А система питания движка была двух типов: непосредственный впрыск и впрыск в коллектор.

Параметр	Значение
Объем двигателя 2AR	2494
Мощь в лошадках	184
Крутящий момент	233 Нм
Горючее	АИ95 или АИ 92
Расход топлива л на 100 км	11,2
Тип мотора 2AR FE	Рядный
Количество цилиндров	4
Система впрыска	Распределенная
Степень сжатия	10,4
Количество клапанов в 1 цилиндре	4
Старт-Стоп	По желанию автовладельца
Жизненный ресурс	300 тысяч км и более

Двигатель 2AR FE экономит до 11 процентов горючего по сравнению с другими силовыми агрегатами. А общий вес его составляет 147 килограмм вместе с маслом и бензином, заправленными в него.

Похожая статья Технические характеристики двигателя ГАЗ ЗМЗ 21

БЦ выполнен полностью из алюминиевого сплава, как головка блока цилиндров. В стенки вплавлены чугунные гильзы.

Виды форсунок

Форсунки различаются в зависимости от способа осуществления впрыска топлива. Давайте рассмотрим основные виды форсунок

• Электромагнитные форсунки;
• Электрогидравлические форсунки;
• Пьезоэлектрические форсунки.

Устройство электромагнитной форсунки

1 — сетчатый фильтр; 2 — электрический разъем; 3 – пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита; 6 — корпус форсунки; 7 — игла форсунки; 8 – уплотнение; 9 — сопло форсунки.

Электромагнитная форсунка нашла свое применение на бензиновых двигателях, в том числе оборудованных системой непосредственного впрыска. Электромагнитной форсунка имеет простую конструкцию, которая включает электромагнитный клапан с иглой и соплом.

Как работает электромагнитная форсунка

Работа электромагнитной форсунки осуществляется в соответствии с заложенным алгоритмом в электронный блок управления. Электронный блок в определенный момент подает напряжение на обмотку возбуждения клапана. Вследствие этого создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло форсунки, после чего производится впрыск топлива. Когда напряжение исчезает, пружина возвращает иглу форсунки обратно на седло.

Устройство электрогидравлической форсунки

1 — сопло форсунки; 2 – пружина; 3 — камера управления; 4 — сливной дроссель; 5 — якорь электромагнита; 6 — сливной канал; 7 — электрический разъем; 8 — обмотка возбуждения; 9 — штуцер подвода топлива; 10 — впускной дроссель; 11 – поршень; 12 — игла форсунки.

Электрогидравлическая форсунка применяется на дизельных двигателях. Электрогидравлическая форсунка включает электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Как работает электрогидравлическая форсунка

Работа электрогидравлической форсунки основана на использовании давления топлива при впрыске. В обычном положении электромагнитный клапан закрыт и игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Давление топлива на иглу меньше давления на поршень, благодаря этому впрыск топлива не происходит.

Когда электронный блок управления дает команду на электромагнитный клапан, открывается сливной дроссель. Топливо вытекает из камеры управления через сливной дроссель в сливную магистраль. Впускной дроссель препятствует выравниванию давлений в камере управления и впускной магистрали, вследствие чего давление на поршень снижается, а давление топлива на иглу форсунки не изменяется. Игла форсунки поднимается и происходит впрыск топлива.

Устройство пьезоэлектрической форсунки

1 — игла форсунки; 2 – уплотнение; 3 — пружина иглы; 4 — блок дросселей; 5 — переключающий клапан; 6 — пружина клапана; 7 — поршень клапана; 8 — поршень толкателя; 9 – пьезоэлектрический элемент; 10 — сливной канал; 11 — сетчатый фильтр; 12 — электрический разъем; 13 — нагнетательный канал.

Пьезофорсунка (пьезоэлектрическая форсунка) является самым совершенным устройством, обеспечивающим впрыск топлива в современных автомобилях. Форсунка применяется на дизельных двигателях с системой впрыска Common Rail. Основные преимущества пьезоэлектрической форсунки в точности дозировки и быстроте срабатывания. Благодаря этому пьезофорсунка обеспечивает многократный впрыск на протяжении одного рабочего цикла.

Как работает пьезофорсунка (пьезоэлектрическая форсунка)

Работа пьезофорсунки основана на изменении длины пьезокристалла при подачи напряжения. Пьезоэлектрическая форсунка состоит из: корпуса, пьезоэлемента, толкателя, переключающего клапана и иглы.

Наиболее распространенные проблемы двигателя AZ

Почти во всех Карми установлена одна из версий бензинового мотора AZ: 1AZ-FE, 1AZ-FSE, 2AZ-FE, 2AZ-FSE, 2AZ-FXE. Они пришли на смену двигателям S-серии в 2001 и актуальны до сих пор. Вот перечень самых распространенных проблем данных моделей:

• Разрушение креплений блока цилиндров. Это происходит из-за деформации конструкции и срыва болтов. Чаще всего подобная поломка встречается на моделях, выпущенных до 2007 года. Исправляется она путем обновления креплений или самой поршневой системы.
• Частичный или полный выход из строя насоса подачи охлаждающей жидкости. В результате мотор начинает перегреваться, под ним образуется течь, возникают странные звуки. Чаще всего исправляется только заменой насоса.
• Нарушение работы привода насоса подачи масла. В Камри установлена эффективная система прокачки масла, однако она имеет существенный недостаток – слишком много подвижных элементов, которые нередко выходят из строя при некачественном обслуживании. Ремонт выполняется в два этапа: очистка моторного отсека от нагара и замена поврежденных элементов: свечи, поршневые кольца, колпачки и прочее.

Работа топливной системы автомобиля

Все рассмотренные элементы работают в следующей последовательности .. при запуске двигателя и на некоторых автомобилях при открытии водительской двери топливный насос начинает работать, создавая необходимое рабочее давление в силовой топливной системе, необходимое для подачи топлива в двигатель двигатель.

В момент прохождения топливного фильтра или фильтровальной системы по пути к двигателю топливо очищается от различных механических примесей. Воздух попадает в камеру сгорания или карбюратор через воздушный фильтр, где также очищается.

В зависимости от конструкции двигателя топливовоздушная смесь может быть приготовлена ​​либо непосредственно внутри камеры сгорания цилиндра двигателя, либо перед входом в цилиндр, например, в карбюратор. Возможен также комбинированный способ приготовления топливовоздушной смеси.

После того, как топливовоздушная смесь готова и попала в камеру сгорания, она воспламеняется. Продолжительная работа двигателя требует постоянной подачи все большего и большего количества топлива, за которое отвечает топливная система.

Устройство автомобиля
