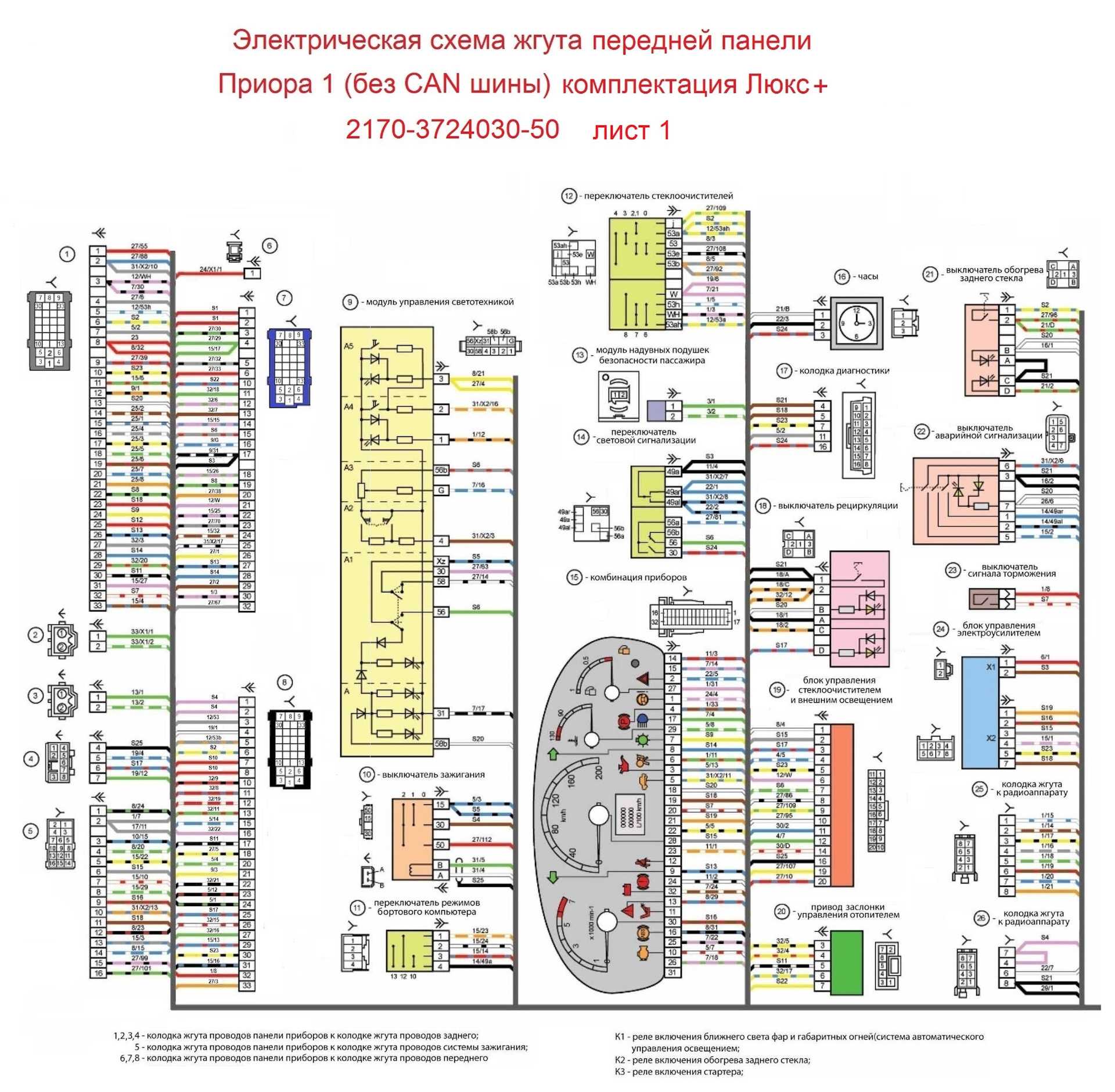

Эбу на лада приора - устройство, схема и какое выбрать

Ремонт и диагностика блоков управления

В контроллере ВАЗ 2114 очень часто случаются поломки. В системе имеется функция самодиагностики – ЭБУ опрашивает все узлы и выдает заключение о пригодности их к работе. Если вышел какой-либо элемент из строя, на приборной панели загорится лампа «Check Engine». Узнать, какой именно датчик или исполнительный механизм вышел из строя, можно лишь при помощи специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan ’а ELM-327, полюбившегося многим за простоту использования, можно считать все параметры работы двигателя, найти ошибку, устранить ее и удалить из памяти ЭБУ ВАЗ 2114.

Конечно, неправильно просто удалять ошибки. Будьте аккуратны, ведь неисправности просто так не появляются. Хороший пример – у знакомого сломался датчик кислорода. И он через день рубит ошибку, чтоб «глаза не мозолила». Но причина кроется в неисправном лямбда. А вот что делать, если ЭБУ вовсе не хочет отвечать сканеру? Тогда проверьте следующее:

Нет ли механического повреждения корпуса, включая окисление и коррозию.
Исправность предохранителя, наличие напряжения и соединения с минусом питания.
Нет ли перегрева устройства.

Самостоятельно ремонтировать блок управления вряд ли получится, слишком уж тонкая работа. Своими руками можно только выполнить замену на новый.

Определение неисправной катушки зажигания

Неоспоримым преимуществом автомобилей с ЭСУД является возможность компьютерной диагностики. Но и тут есть свои хитрости. У катушки зажигания «Приоры» могут быть три вида неисправности.

Обрыв цепи обмотки.
Короткое замыкание обмотки.
Механическое повреждение наконечника.

А диагностика, чётко позиционирует только первую неисправность. В остальных случаях компьютер равнодушно сообщает, что обнаружены пропуски в цилиндре № имярек. И вот тут понадобиться знание особенностей системы зажигания «Приоры», чтобы определить неисправность. Дело в том, что давать пропуски могут и другие поломки. Такие:

Выход из строя форсунки топливной.
Неработающая свеча зажигания.
Потеря компрессии в цилиндре.

Как определить что не работает именно катушка зажигания

Метод это не новый, но весьма действенный, и очень простой. Итак, загорелась тревожная лампочка, «Чек». А под рукой нет диагностики. Что делать? Порядок действий такой:

Открыть капот «Приоры».
Снять декоративную, пластмассовую крышку мотора.
Запустить двигатель на холостых.
Снять разъём с катушки первого цилиндра. Если этот «котёл» рабочий, то его принудительное отключение заставит мотор работать совсем уж неадекватно. Вибрация усилится в разы, появятся ощутимые перебои.
Если в этом цилиндре всё в порядке, то фишка одевается на место, и нужно переходить к следующему. Итак по очереди все «котлы».
Но если цилиндр не работает, то при снятии разъёма, ничего не изменится. Уровень работы останется прежним, значит, всё дело здесь. А вот теперь уточнить степень виновности катушки зажигания «Приоры».

Это делается следующим образом. Мотор надо заглушить. Берётся головка на 10 и вороток. Выкручивается болт крепления искрообразователя с подозрительного цилиндра. Точно так же с соседнего. Потом они просто меняются местами. Фиксируются, и снова заводится мотор.

Внимание! Если признаки неисправности, то есть отсутствие смены чистоты работы мотора при отключении, переместились вместе с катушкой зажигания на другой цилиндр, то всё, это точно модуль искрообразования. Значит, его нужно менять, и дело с концом. А вот если все признаки остались на месте, то катушка исправна, и необходимо проверять другие узлы

Но это уже совсем другая история

А вот если все признаки остались на месте, то катушка исправна, и необходимо проверять другие узлы. Но это уже совсем другая история.

Важно! Пытаться отремонтировать неисправный модуль, не стоит и пытаться. Это невозможно в условиях даже самого обеспеченного сервиса. Его можно только заменить

В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги»

Его можно только заменить. В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги».

FakeHeader

Comments 17

а правда что теперь Bosch теперь тоже шьют онлайн?

по логам можно любой откатать!

У тебя е-газ, чтобы поставить январь надо переходить на трос вместе половиной проводки

+100 По этому проще купить приблуду под название шпора для Приор с е-газ.

Шпора тоже толков не прибавит, лучше к тюнерам и прошится под е-2

шпора просто больше дроссель открывает, так что в полик будет ехать одинаково

В основном проблема е газа в том что педаль газа не информативна, это решается шпорой!что б ехала, нужно переходить на мех дрос с январем но стоят эти 10 кобыл того)

Лучше вообще ездить как сейчас и не парится, она и так едет неплохо

Ну всегда со временем становится мало)))

Купить биммер 4.5 литровый)))

У тебя е-газ, чтобы поставить январь надо переходить на трос вместе половиной проводки

у меня заменен выхлоп с 1 датчиком кислорода… мне в любом случае надо прошивать или менять… если январь под е газ не подходит что тогда делать?

езжай к тюнерам и прошейся под евро 2, и пободрей будет, и 2-ой датчик кислорода выкинешь

дак а на что шиться?

Ледакол, адакт, паулюс, ммк, — кого что устраивает

дак а на что шиться?

Меня лично Паулюс устрайвает рекомендую.

Согласен полностью с Maloy769. Паулюс отличные прошивки делает! Только нужно найти официального представителя «Паулюса», чтобы настоящую программу «залили».

Товарищ ошибся и имел ввиду не Январь а…российский аналог Boscha Me17.9.7 То есть М75. Для неКановых авто это М75 21126-…-42 Для Кановых это М75 21126-…-47. Но… В такой замене нет никакого смысла. И разницы. Прошивка под Евро-2 решит ВСЕ проблемы. Проверено и на себе и на многих других авто. От Паулюса прошивка и тяги прибавляет и обороты 6800 и расход даже на скорости 150-160 не поднимается выше 7.4-7.5 л на сотню. (опять скажу – проверено на многих авто) . Даже на нашей Приоре с пробегом более 100 т.км… Реакция на нажатие педали сразу становится мгновенной. А переделка на трос. Куча денежных затрат и ручного труда… Менять ЭБУ, проводку ЭСУД и дроссельный узел, покупать ДПДЗ и РХХ. И зачем ? Вosch 17.9.7 намного умнее Января…И лучше в разы. А М75 его (Боша 17.9.7) практически полный аналог. Разница между ними лишь в том что ЧИТАТЬ флэш и работать с еепромом М 75 позволяет без разборки. А Бош надо разбирать. Писать же прошивку без разборки можно и в Бош.

Регулировка клапанов газ 560 штайер
Какое масло заливать в двигатель лексус рх 330
Приспособление для замены грм форд экобуст
Промывка двигателя опель мокка
Какое масло заливать в двигатель 2uz fe ленд крузер 100

Проверка работоспособности катушки мультиметром

Перед тем, как приступить к работе, следует проверить прибор на точность. Для этого сопротивление выставляется на две сотни Ом, щупы замыкаются между собой. Если все идеально, то на табло высветятся нули.

А если высветится цифра, ее следует просто зафиксировать в памяти, чтобы потом отнимать от снятых показаний, как имеющуюся погрешность. Катушка достается из своего посадочного места, очищается от грязевых накоплений. При этом визуально необходимо определить, нет ли на резиновых участках разрушений. В противном случае, следует автоматически проводить замену.

Первичная обмотка «прозванивается». С этой целью тестерные щупы подсоединяются к первому и третьему контакту (крайним на выводе). При этом полярность не имеет никакого значения. Сопротивление должно быть в пределах 0,5 Ом. Если в проводах имеется обрыв, то тестер выдаст довольно большое число, приближенное к бесконечности.

Система зажигания — уязвимое место Приоры, и не только ее. Катушки зажигания в автомобиле Приора индивидуальные, по одной на цилиндр, то есть всего 4. Случается, что одна из них перестает работать, а вместе с ней выпадает из рабочего ритма один из цилиндров.

Это сопровождается вибрацией и непонятными звуками под капотом. Опытные автолюбители в таких ситуациях понимают, что машина троит.

Где находится ЭБУ LADA VESTA

ЭБУ на «Весте» находится в подкапотном пространстве (моторном отсеке). Корпус управления жестко зафиксирован к раме автомобиля. Жгут проводов подходит к устройству снизу, подключается через колодку с защелками. Из-за расположения под капотом, ЭБУ VESTA может стать объектом угонщиков, которые подменяют устройство на другое. Способ защиты блока от злоумышленников – дополнительный корпус из стали 3 мм с креплением на шпильках к раме.

Источник фото: https://www.drive2.ru/l/551817399263822806/

Диагностика, сброс ошибок осуществляется через это устройство с помощью ELM327.Снятие блока управление производится, чтобы прошивать новое программное обеспечение с помощью загрузчика в режиме BLS.

ЭБУ Приора – как вернуть контроль над иммобилайзером?

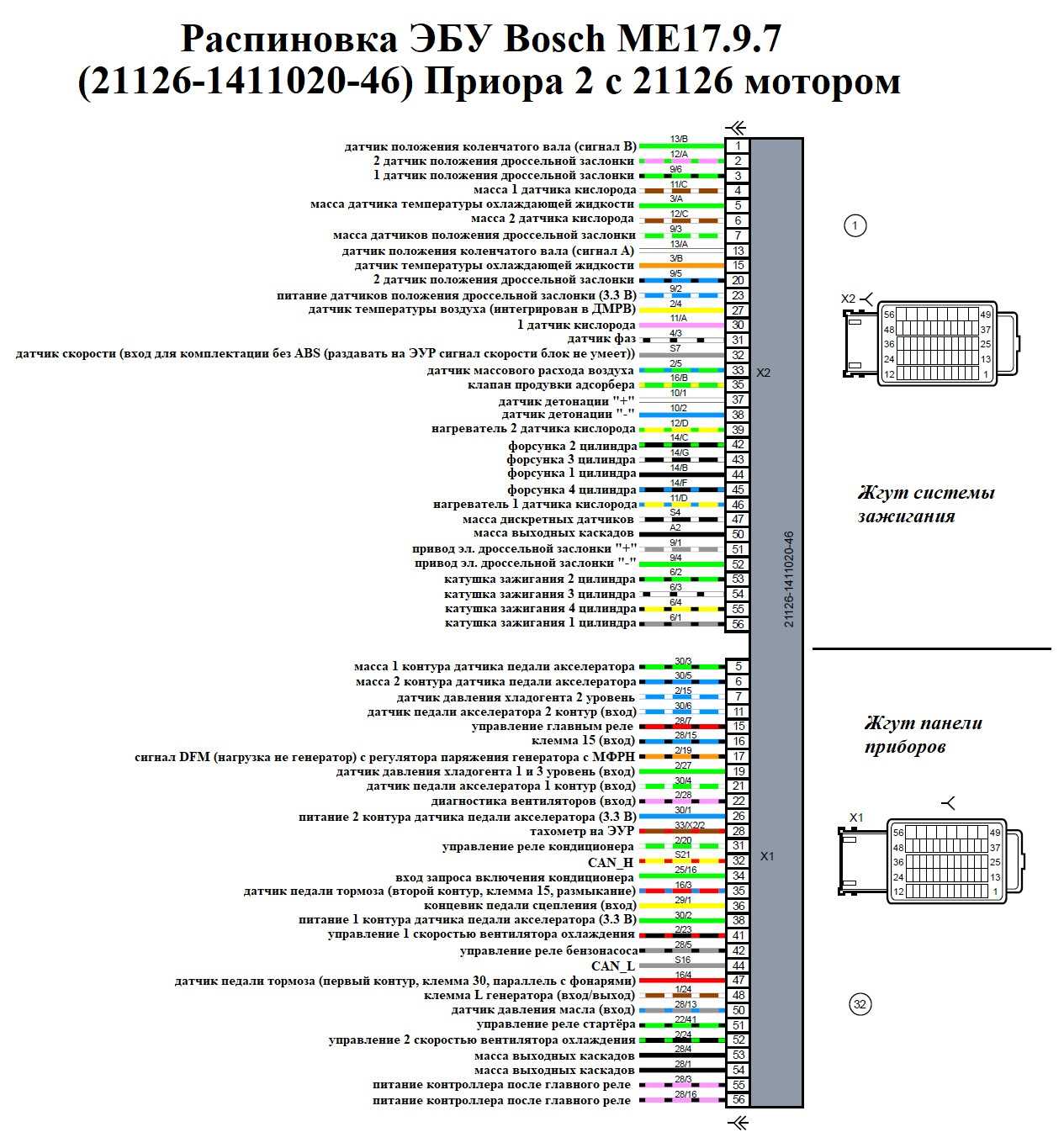

Электронный блок управления двигателем (ЭБУ) на автомобиле Лада Приора расположен под панелью приборов и представляет из себя электронный центр управления, на который поступают сигналы от всех датчиков системы и на основе этих данных ЭБУ производит корректировку работы впрыска топлива и других систем автомобиля. Электронный блок управления снимается для его замены на новый (он не поддается ремонту и меняется исправным в случае поломки) или при проведение других работ, при которых его наличие будет мешать ходу их выполнения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Обесточьте автомобиль, отсоединив клемму минус от аккумуляторной батареи.
Снимите правую декоративную облицовку тоннеля пола.

Теперь необходимо вывести фиксирующую скобу разъема с проводами. Для этого возьмитесь за нее за два выступа и передвиньте вдоль плоскости разъема до упора.
Отсоедините разъем с проводами от ЭБУ.

Не полностью выкручиваем две гайки крепления кронштейна блока управления.
И передвинув кронштейн вправо и немного приподняв, снимаем его вместе с блоком.
Выполните замену или какой-либо другой ремонт, после чего установку проведите в обратной последовательности.

Лада «Приора» – достаточно удачный и популярный представитель семейства ВАЗ. Хоть этот седан и был заявлен производителем, как полное усовершенствование предыдущей модели (ВАЗ 2110), на деле он оказался качественно новым автомобилем со своими особенностями. Помимо восторгов от участия в разработке дизайна итальянской студией, нас интересует электронная «начинка» авто. И прежде всего это ЭБУ.

Иммобилайзер на Приоре: основные параметры штатной сигнализации и методика отключения

Иммобилайзер ВАЗ — противоугонное штатное устройство, устанавливаемое на все современные инжекторные автомобили ВАЗ (исключая «классику»). Первоначально, все иммобилайзеры при выходе с завода, находятся в пассивном состоянии, то есть с не активированной функцией защиты. 3 ключа входит в комплект поставки — 2 черных «рабочих» и для обучения системы красный «мастер-ключ». Обучение обычно производится при реализации автомобиля или хозяином авто самостоятельно. Рассмотрим, как отключить иммобилайзер на Приоре.

Принцип действия иммобилайзера

Водитель должен защитить авто от угона

Принцип действия иммобилайзера достаточно прост. Он проводит обмен данных с ЭБУ (блоком управления), запрещая или разрешая, зависимо от состояния системы, запуск на уровне ЭБУ двигателя, то есть, без добавочных блокировок. Разрешение на запуск двигателя проводится только после успешного считывания (инициализации) черного ключа. При попытке завести не снятый с охраны автомобиль, ЭБУ блокирует цепи бензонасоса и зажигания.

Обмен данными между ЭБУ и иммобилайзером проходит по линии диагностики K-Line, потому сбить код или вывести его из строя возможно даже обычным подключением при включенном зажигании диагностического оборудования или помехами от обычного мобильного телефона. Также ни в коем случае при наличии иммобилайзера нельзя «высаживать в ноль» АКБ. Тогда в EEPROM может записаться хаотичный мусор, и не избежать поездки в сервисный центр.

Довольно продолжительное время этот факт приносил мастерским немало доходов, так как проблема решалась и иногда до сих пор решается горе-диагностами весьма просто и в то же время прибыльно — заменой электронного блока управления на новый при физическом отключении иммобилайзера. Необходимо отметить, что число отказов иммобилайзеров резко сократилось в последнее время — на ВАЗе ведется все-таки работа по улучшению устойчивости к помехам иммобилайзеров, наибольшее число сбоев приходится на автомобили выпуска до 2001 года.

Случаев внезапного отказа иммобилайзеров из-за программных сбоев (именно программных, так как ничтожно мало число случаев выхода из строя иммобилайзеров) было так много, что ВАЗ в новом ПО разработал функцию, программируемую пользователем, альтернативного запуска двигателя при отказе системы. То есть контроллер в аварийном режиме позволяет произвести одну поездку, если заблаговременно активирована эта функция и правильно введен пароль.

Определение неисправности

Если двигатель вдруг начал «троить», то первое, на что следует обратить внимание – это внешний вид катушки зажигания. Признаком того, что деталь перегрелась и в итоге сгорела, являются следы деформации на ее корпусе, трещины и неровности на пластмассовой поверхности

Для проверки катушки зажигания, необходимо воспользоваться мультиметром , переключив прибор в режим проверки сопротивления. После этого контакты мультиметра надо одновременно приставить к первому и третьему контактам детали и таким образом узнать ее сопротивление. Если катушка исправна, то прибор должен показать значение около 0,5 Ом с небольшим допуском.

Следующим этапом диагностики катушки зажигания является проверка вторичной проводки данной детали. Для выполнения этой процедуры необходимо щупом красного цвета дотронуться до пружины, расположенной внутри колпачка катушки зажигания. Щуп черного цвета надо подключить ко второму контакту. Если показания прибора далеки от значения 340 кОм, то дела в таком случае обстоят не очень хорошо – похоже, катушка сгорела.

Если показания мультиметра соответствуют норме, то, скорее всего, катушка зажигания исправна, а единственное, что надо сделать – просто усилить ее изоляцию. Для этого потребуется специальная термоусадочная трубка (должна быть в запасе у каждого водителя), которую необходимо разогреть и одеть на катушку. Данная процедура поможет справиться с проблемой возможной утечки тока на Приоре.

Снятие и установка катушки на Приоре

Для того чтобы поменять элемент системы зажигания в двигателе на 16 клапанов, проделайте следующие шаги:

Автомобиль поставьте ровно, фиксируя его ручным тормозом.
Поднимите капот и снимите минус с АКБ.
Разденьте мотор, достав его пластмассовый защитный кожух.
Найдите нужную Вам запчасть, а затем подведенную к ней колодку проводов.
Зажмите фиксатор колодки проводов и отключите питание.
При помощи 10-го ключа отверните болт, который крепит деталь к металлу.
Аккуратно достаньте катушку, стараясь двигать ее вертикально. Было бы обидно навредить проводке в самый последний момент.
Извлеките неисправную запчасть, вместо нее поставьте новую. Заверните болт крепления, подключите колодку проводов и накиньте минус на АКБ. Проверьте работоспособность.

Датчики сцепления и тормоза

По сигналам датчика положения педали сцепления и выключателя сигналов торможения контроллер различает нажатое и не нажатое положения педалей. При нажатой педали сцепления контроллер отключает регулирование нагрузки двигателя. Оба датчика находятся на педальном узле.

См. «Замена и проверка датчика педали сцепления» и «Замена и проверка датчика педали тормоза».

На некоторых вариантах исполнения автомобилей используется электронный привод дроссельной заслонки (Е-газ). Напомним, чтобы понять какие ошибки записаны в ЭБУ следует их расшифровать.
