Как устроена вискомуфта вентилятора, зачем нужна, почему и как ломается

Выключатель гидромуфты

Металлический корпус с термодатчиком, напрямую связанным с охлаждающей жидкостью, — это и есть выключатель гидромуфты. КамАЗ обладает следующим температурным режимом: при повышении температуры тосола или антифриза до 83-86 о С (горячий или холодный выключатель) рабочая масса в датчике начинает плавиться и расширяться, толкая при этом шток. Канал для поступления масла в гидромуфту при этом открывается. При обратном понижении температуры охлаждающей жидкости пружинка возвращает шток открытия выключателя на место.

Что же делают три положения выключателя гидромуфты? «Флажок» выключателя даёт возможность выбрать три основных режима работы:

• автоматический;
• постоянно открытый вариант;
• постоянно закрытый.

Понятно, что автоматический режим является основным рабочим и при исправной гидромуфте вентилятора не переключается в другие положения. В случае возникновения неисправности в выключателе (что вполне возможно), его устанавливают в режим «постоянно открыт». А при первой же возможности выключатель заменяется.

Третий режим выключателя гидромуфты – «постоянно закрыт», используют в случае преодоления автомобилем глубоких бродов. В этих случаях работа вентилятора не просто не нужна, а будет только вредить.

Общая информация о вискомуфте

Одним из наиболее важных узлов автомобиля является вращающаяся вискомуфта, внутри которой расположены чередующие перфорированные пластины с вязкой жидкостью. В продаже имеется масса типов таких конструкций с различными рабочими свойствами и особенностями, но общий принцип их работы остается аналогичным.

Каждая вискомуфта состоит из множества внутренних пластин, которые способны вращаться по ведущему валу, а также внешних элементов, соединенных на ведомом валу с заданным интервалом. Все составляющие взаимосвязаны и равномерно распределены по корпусу.

От гидромуфты и гидротрансформатора такая деталь отличается специфическим принципом действия. В первую очередь, здесь задействован другой способ передачи крутящего момента, который основывается на воздействии специальной вязкой жидкости, расположенной во внутреннем пространстве конструкции.

Первые упоминания о вискомуфте появились в 1917 году

, но в те времена она не сумела обрести широкое распространение, т.к. не имела многих нынешних преимуществ. Только в 1964 изделие существенно усовершенствовали и стали поставлять в массовую продажу. В 60-х годах прошлого века эти изобретения начали появляться в межколесных дифференциалах на полноприводных легковых машинах.

Принцип работы устройства

Она была изобретена в США в 1917 году инженером Мелвином Северном. Это изделие не сразу нашло своё применение, поэтому долгое время не было признано. В 1964 году вискомуфту устанавливали в автомобиль Interceptor FF, где она выполняла роль автоматического блокиратора для дифференциала. Только в 1965 году этот механизм занял своё место .

Основной причиной проблем с этой настройкой был ослабленный или сломанный ремень вентилятора. Клиновой ремень приводил вентилятор через шкивную систему путем трения, следовательно, по мере того, как ремень растягивался через износ, он мог начать скользить. Сигналы контрольных сигналов перегревались в движении, так как вентилятор и водяной насос не вращаются с правильной скоростью.

Если ремень также загнал генератор, окончательное предупреждение на старых автомобилях означало бы красный свет зажигания, указывающий на неспособность зарядить систему, но к тому времени пояс, возможно, был ослаблен. Хорошей новостью является то, что если вы владеете более старым автомобилем с этим типом охлаждающего вентилятора, настройка проста. Один из шкивов будет иметь некоторую форму регулируемого монтажа. Обычно он находится на генераторе или генераторе переменного тока, где вместо болтового отверстия для крепежного болта имеется щель.

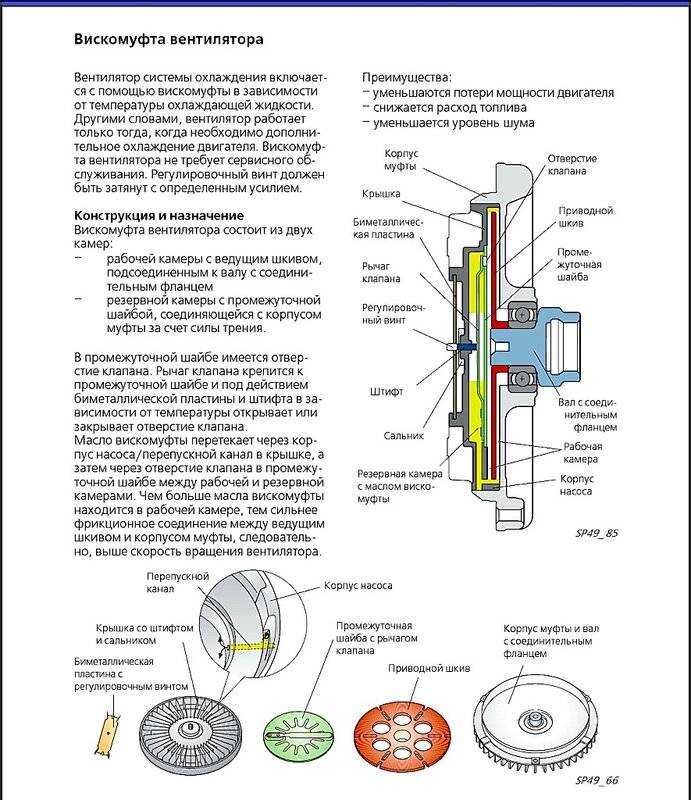

Вискомуфта представляет собой устройство, которое отвечает за вращение специального вентилятора, который охлаждает систему благодаря специальной жидкости. Оно имеет вид круглого механизма, выполненного из силиконовой основы и заполненного смазывающим веществом. Вискомуфта обеспечивает плавную регулировку вентилятора.

Внутри корпуса изделия расположены плоские диски. Некоторые из них соединяются с ведущим валом, а другие — с ведомым. На их поверхности находятся различные выступы и отверстия. Особенности конструкции располагают эти элементы в непосредственной близости друг к другу. Силиконовая жидкость, расположенная внутри, имеет свойство сгущаться при сильном перемешивании. Также она расширяется при нагреве, поэтому создаёт большое давление на диски при работе двигателя и сжимает их вместе.

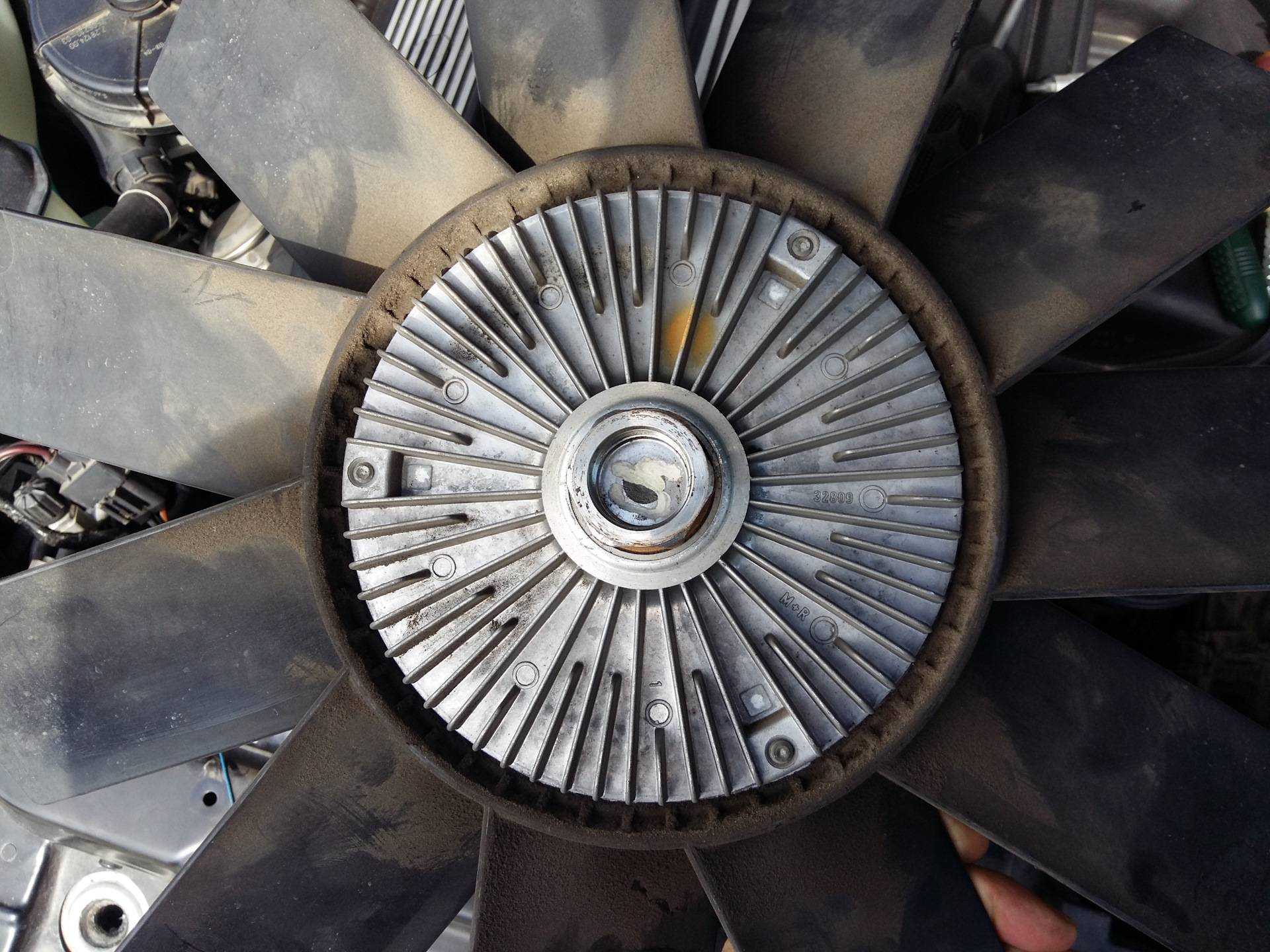

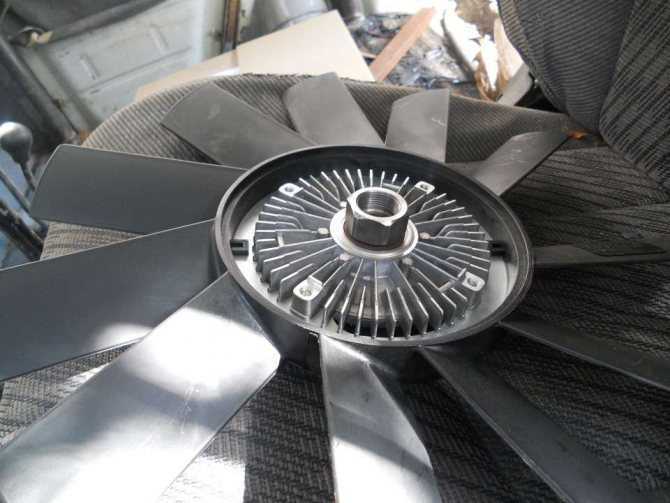

Как работает вискомуфта вентилятора охлаждения

Это позволяет устройству поворачиваться, когда остальные крепежные болты ослаблены. При перемещении генератора от двигателя затяните ремень, и его следует отрегулировать таким образом, пока в самом длинном ходу ремня не будет отклонено вниз на 12 мм. При выполнении любого рода ремонта вентилятора целесообразно заменить ремень вентилятора или, по крайней мере, правильно проверить его на износ и трещины. Даже если старый пояс не слишком сильно изношен, замена его даст вам удобную запасную часть, которая может оказаться очень полезной.

Особенности механизма

С первого взгляда принцип работы вискомуфты вентилятора охлаждения кажется сложным, но это не так. Подвижный приводится во вращение и передаёт свою энергию муфте. От этого её силиконовая основа становится более мягкой и вязкой. Муфта начинает блокироваться, отчего приводится во вращение второй диск с вентилятором.

Назначение и роль гидромуфты УАЗ

Новый пояс будет значительно растягиваться после того, как вы его впервые введете, особенно если он управляет большим количеством вспомогательного оборудования, поэтому его следует проверить после первых нескольких километров. Простой вентилятор с металлическим лезвием требует особого внимания, но если вы работаете в этой области автомобиля, стоит дать ему несколько чеков. С большинством старых автомобилей вам нужно будет снять радиатор, чтобы проверить, что болты вентилятора надежно закреплены, как правило, недостаточно места для проскальзывания в гаечный ключ или небольшая розетка с радиатором на месте. Практически в каждом двигателе встречается вискомуфта

Это связано с важностью её функций и качеством выполнения устройства, ведь оно находится на достаточно высоком уровне

В вискомуфте отлично реализован механизм безопасности: когда человек по собственной неосторожности засовывает руку к движущему элементу, он остановится, чтобы не допустить травму

Преимущества и недостатки, плюсы и минусы

Преимуществ у вискомуфты много:

1. Очень простая конструкция, не требующая какой-либо настройки или доработки. Нет механического трения, а значит, и особого износа;
2. Возможность сделать прочный герметичный корпус;
3. Не требует регулярного ТО: никаких доливов масла, отслеживания уровня жидкости и т.д. Вискомуфта работает очень долго;
4. При поломке легко заменить: стоимость ее невысокая и сама работа не слишком сложная.

Вискомуфта в разборе Однако есть и недостатки, которые заставили современных автопроизводителей отказаться от использования вискомуфты в пользу новой муфты Халдекс:

Невозможно блокировать ее вручную. Это довольно неприятная ситуация для джиперов, привыкших к полной управляемости своих автомобилей;
Как следствие – невозможность контроля привода;
Автоматическая блокировка не 100%. Это объясняется свойствами жидкости: чтобы она наглухо заблокировала одну ось, разница в скорости вращения должна быть довольно большой. В реальных условиях это не всегда так, а значит, часть мощности двигателя расходуется впустую;
Сравнительно медленное срабатывание

Даже доли секунды на дороге имеют важное значение;
Несовместимость с системой ABS, а это уже серьезно. Причем настолько, что вискомуфты начали уходить в прошлое в основном именно по этой причине;
Перегрев при длительной активной работе;
Муфты для мощных автомобилей слишком сильно выступают под днищем из-за своих размеров

Уменьшается фактический клиренс, появляется слабое место.

В целом, вискомуфта прекрасно показала себя в свое время. Для автомобилей, не напичканных электроникой от колес до крыши, такое устройство действительно было удобным и функциональным. Сегодня вискомуфты почти никто не ставит на новые внедорожники. Конструкторы отдали предпочтение муфте Haldex с электронным управлением. Она отлично работает вместе с АБС, срабатывает мгновенно и вообще является более современным и технологичным устройством.

Снятие вискомуфты

Последовательность действий при снятии вязкостной муфты с бензинового силового агрегата ЗМЗ-409, установленного на автомобиле УАЗ Патриот:

Демонтировать направляющий диффузор, расположенный вокруг крыльчатки. Для крепления узла используются распорные зажимы, которые удаляются жалом плоской отвертки. Корпус дефлектора извлекается из зазора между двигателем и радиатором вверх.
Для снятия крыльчатки потребуется ключ с размером зева 32 мм. Возможно применение стандартного накидного ключа или головки. Поскольку гайка имеет левую резьбу (для повышения безопасности при эксплуатации), то инструмент поворачивается вправо (если смотреть со стороны радиатора автомашины). Для исключения прокручивания муфты требуется нажать на поликлиновый ремень рукой (в зазор между шкивом муфты и приводным колесом насоса гидравлического усилителя рулевого управления).
Открутить рабочее колесо при помощи ключа или вручную

Поскольку элемент имеет большой вес, то важно не уронить деталь в зазор между мотором и радиатором. При падении возможно повреждение трубок радиатора острыми лопастями крыльчатки.
Допускается снятие муфты вместе с передней крышкой двигателя ЗМЗ-409, которая крепится к передней части блока и крышке головки на 6 болтах

Вместо штатной детали устанавливается алюминиевая панель от мотора ЗМЗ-406, которая отличается отсутствием крепежных точек для вязкостной муфты. При монтаже необходимо заменить прокладки и протереть сопрягаемые поверхности от остатков моторного масла. Болты затягиваются в последовательности, указанной в инструкции по ремонту силового агрегата.

Преимущества и недостатки

Неисправность системы охлаждения является критической неисправностью автомобиля, при которой дальнейшее самостоятельное движение продолжать невозможно. Поэтому основная потребительская характеристика вискомуфты – надежность. С этой позиции, она выше, чем в случае электропривода вентилятора радиатора.

Многим автовладельцам знакома проблема, когда после зимнего сезона приходится ремонтировать электроприводы вентиляторов радиатора, электронную схему управления системой охлаждения двигателя. В системе вязкостной муфты электрики и электроники нет, это большой плюс.

Другим преимуществом вискомуфты является большая мощность, которую она может обеспечить на валу вентилятора. Теоретически эта мощность может быть равна всей мощности на валу двигателя внутреннего сгорания, то есть несколько киловатт. Электродвигатели вентиляторов радиатора легковых автомобилей имеют мощность порядка нескольких десятков Ватт. Поэтому в мощной сельскохозяйственной, строительной, военной технике до сих пор не отказались от применения вискомуфт.

Недостатки вискомуфты:

• сложность технического исполнения, трудность ремонта, проще и дешевле  заменить её агрегатно (целиком);
• имеет большую массу, оказывает механическую нагрузку на вал;
• контроль температуры её включения не обладает достаточной точностью;
• повышенная шумность на высоких оборотах двигателя;
• при проведении регламентных работ необходимо производить заправку (дозаправку) вискомуфты гелем или маслом определенной вязкости, такие технические характеристики в справочниках найти сложно;
• дополнительный отбор мощности двигателя.

Принцип работы вискомуфты вентилятора охлаждения

Данное устройство иногда именуют «вязкостная муфта». Ее ротор с помощью ременной передачи соединен со шкивом коленчатого вала двигателя. На некоторых автомобилях она устанавливается непосредственно на вал коленвала или распредвала.

Конструкция вискомуфты имеет два диска, находящихся на близком расстоянии друг с другом, но механически не связанных между собой. Они расположены в закрытой полости. Один из дисков механически соединен с ротором привода и коленвалом (распредвалом). Другой диск приводит во вращение крыльчатку вентилятора, охлаждающего радиатор. Так как диски механически никак не связаны, то теоретически вращение двигателя передаваться на вентилятор не будет, он будет неподвижен.

Видео — что такое визкомуфта и её принцип работы:

При нагревании вязкостной муфты изменяются геометрические размеры биметаллической пластины, которая в ней установлена. Она открывает канал для поступления в полость, где находятся диски, вязких гели или масла, которые по мере заполнения полости вязко связывает диски. Для большего зацепления на дисках расположены дополнительные ребра или гребни, которые увеличивают степень зацепления. Таким образом, обеспечивается «вязкое» зацепление между дисками, соответственно, вращательный момент двигателя передается вентилятору радиатора, обеспечивается его охлаждение.

По мере остывания, гель откачивается из камеры под действием центробежных сил, и вязкое соединение прекращается.

Типовая конструкция вискосуфты, изображенная на рисунке, позволяет легче понять принцип её работы:

Где:

1 — пружина;

2 — биметаллическая пластина;

3,4 — впускные каналы B и А;

5 — камера;

6,7 — возвратные каналы;

8 – задняя пружина;

9 – передний резервуар;

10,16 — роторы;

11 — корпус;

12 — вал ротора;

13 — корпус подшипника;

14 — задний резервуар;

15 — задняя пластина;

17 — передняя пластина;

18 — крышка.

В некоторых случаях при неисправности вязкостной муфты, не позволяющей произвести ее восстановление, при отсутствии аналогов автовладельцы вынуждены переоборудовать автомобиль на систему с электровентилятором.

Где стоит вискомуфта и за что отвечает?

Деталь
является частью трансмиссии. Предназначение — передача и стабилизация крутящего
момента. Выполнение этих функций происходит за счет вязкой жидкости. Она
размещена в разрезе вала привода. В трансмиссиях одна ось связана с мотором,
вторая с межколесным дифференциалом — она-то и проходит через вискомуфту. На
нее приходится до 10% силы тяги. Устройство заключено в металлический корпус, в
котором множество дисков с перфорацией. Они составлены так, что перемещение
ведущих и ведомых дисков происходит на небольшом расстоянии друг от друга.
Закрытый корпус заполнен силиконовой жидкостью. Она имеет вязкую структуру, но
способна разжижаться при интенсивном перемешивании.

Безупречность
системы можно поставить под сомнение, так как никакого регулирования смыкания
дисков не происходит. Процесс пущен на самотек и находится в зависимости от
степени загустения жидкости.

У
системы есть и другие минусы:

• массивность конструкции;
• невозможность принудительной активации;
• небольшая устойчивость к перегреванию.

Еще
один минус — муфта срабатывает не сразу, а через некоторое время. Это не имеет особого
значения, если устройство применяется для активации привода радиаторного
вентилятора — но когда много времени тратится на активацию полного привода, это
уже нехорошо.

Как производится ремонт

Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат

Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать. Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами « жидкость для ремонта вискомуфты », « масло для вискомуфт » или просто « силиконовая жидкость ». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.

Итак, для ремонта сломавшейся детали стоит начать с проверки уровня силиконовой жидкости . Очень часто наблюдается ее утечка. Необходимо залить новую жидкость, для чего делается следующее:

• Вязкостная муфта демонтируется и разбирается;
• Муфта укладывается горизонтально, после чего с нее снимается штифт, находящийся под пластиной с пружиной. Если отверстия для слива нет, его придется делать самостоятельно, что опытные ремонтники делать не советуют;
• После снятия штифта обычным шприцом заливают порядка 15 мл силиконовой жидкости . Жидкость заливают постепенно, делая паузы на полминуты-минуту, чтобы силикон смог разойтись между дисками;
• Вязкостную муфту протирают, собирают и устанавливают на место.

Шум при работе вискомуфты свидетельствует о выходе из строя подшипника , которым она оборудована. Для замены подшипника нужно фактически проделать то же, что описывалось выше, а также произвести еще несколько операций. По этой причине мы сразу отметим, что при замене подшипника вискомуфты старую силиконовую жидкость нужно обязательно слить, а сразу после замены детали необходимо залить новую порцию силикона. И вот как быть со сломанным подшипником:

• Демонтировать вязкостную муфту;
• Слив жидкость, снимите верхний диск и демонтируйте подшипник с помощью специализированного инструмента (съемника). Вам также надо будет сточить развальцовку. Категорически не рекомендуем снимать его подручными средствами. После, установите новый подшипник. Подойдет закрытый подшипник без видимых шариков. Как и было описано выше, заливается свежая жидкость;
• Устройство возвращают на место.

Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта

Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.

Принцип работы вискомуфты

Работа вязкостной муфты построена на простых принципах, один из которых заложен в ее названии: передача крутящего момента от ротора корпусу обеспечивается за счет вязкости рабочей жидкости. А управление муфтой обеспечивается двумя чувствительными элементами — биметаллической спиральной пружиной и биметаллической пластиной. При изменении температуры биметаллическая пружина раскручивается и скручивается, обеспечивая поворот закрепленной на штифте биметаллической пластины. В свою очередь, биметаллическая пластина при изменении температуры изгибается или выпрямляется, открывая и закрывая каналы.

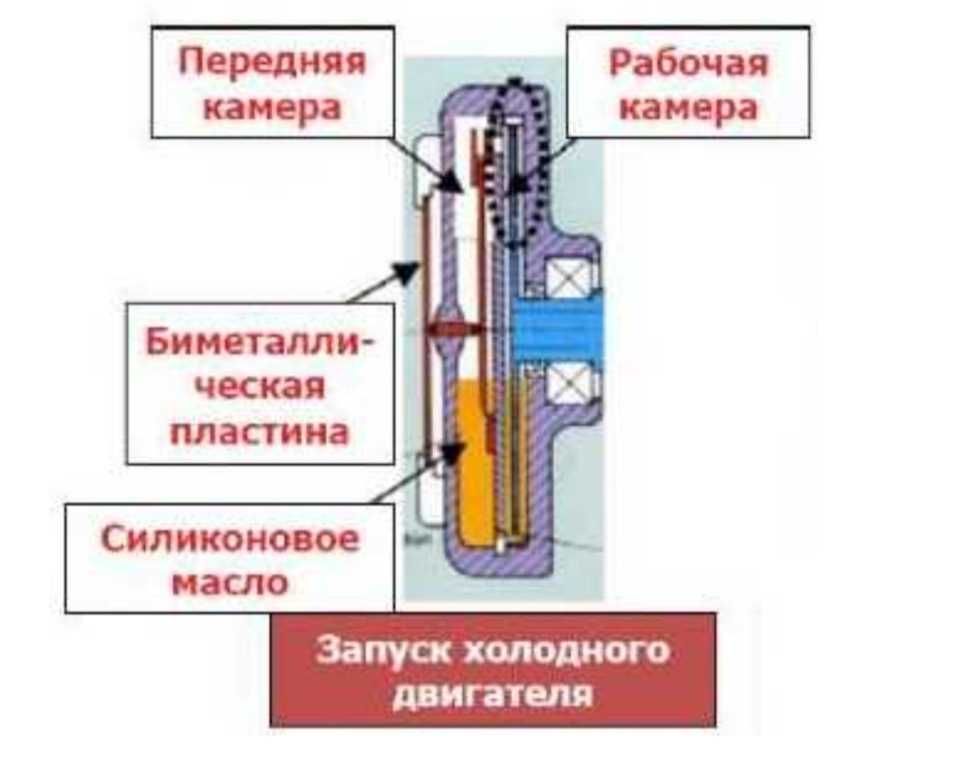

Когда двигатель холодный (сразу после запуска), вискомуфта имеет низкую температуру, пружина имеет минимальную длину, биметаллическая пластина прижата к делительной пластине, и впускные каналы закрыты. При этом ротор муфты свободно вращается, и за счет центробежных сил и зубьев на торце удерживает рабочую жидкость в резервуаре. Таким образом, рабочие камеры остаются пустыми, и крутящий момент от ротора на корпус не передается. Хотя и в этом случае вентилятор вращается с невысокой скоростью, так как существует некоторое трение в подшипниках.

При нагреве двигателя за счет продуваемого через радиатор набегающего потока воздуха нагревается и муфта. При нагреве биметаллическая пружина раскручивается и поворачивает биметаллическую пластину, которая сдвигается и открывает один впускной канал — рабочая жидкость поступает в переднюю рабочую камеру. За счет вязкости жидкости между ротором и пластиной возникает «вязкое трение», крутящий момент частично передается от ротора на корпус, и вентилятор начинает вращаться. Скорость вращения вентилятора зависит от нагрева двигателя, так как чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При значительном нагреве двигателя происходит изгибание биметаллической пластины, в результате чего открывается второй впускной канал, через него рабочая жидкость поступает во вторую рабочую камеру, силы трения между ротором и делительными пластинами возрастают, и крутящий момент с минимальными потерями передается на крыльчатку вентилятора. При максимальном открытии впускных каналов вентилятор вращается примерно с той же частотой, что и шкив водяного насоса.

При охлаждении двигателя происходят обратные процессы: сначала в исходное положение возвращается биметаллическая пластина, закрывая один впускной канал, а затем пластина поворачивается и закрывает второй канал.

После полной остановки двигателя рабочая жидкость стекает в нижнюю часть резервуаров и рабочих камер, что является определенной проблемой: при последующем пуске мотора рабочая жидкость не сможет сразу покинуть рабочие камеры, вентилятор начнет вращаться, что будет мешать нормальному прогреву мотора. Эту проблему решает наличие заднего резервуара большого объема, который расположен чуть ниже уровня рабочих камер. При остановке двигателя рабочая жидкость стекает в этот резервуар и практически не занимает объем рабочих камер, поэтому при последующем пуске двигателя вентилятор будет вращаться с незначительной скоростью, не мешая прогреву.

В качестве рабочей жидкости сегодня используются специальные составы на силиконовой основе. Такие составы обладают интересным эффектом (который называется дилатантным) — их вязкость резко возрастает при высокой скорости деформации сдвига. То есть, находясь в резервуаре, такая жидкость ведет себя, как обычная смазка, но стоит ей попасть в рабочую камеру между движущимися пластинами, как ее вязкость увеличивается. Именно это свойство дилатантных жидкостей и сделало возможным само существование вязкостных муфт.

Конкретно в гидромуфтах отечественных и большинства иностранных автомобилей используется специальная полиметилсилоксановая жидкость ПМС–10000 (ТУ 6–02–737–78). Эта жидкость продается, поэтому существует возможность проводить самостоятельный ремонт и обслуживание вискомуфт.

Таким образом, вязкостная муфта работает в автоматическом режиме, обеспечивая изменение скорости вращения вентилятора в зависимости от изменения температуры двигателя, не прибегая к сложным датчикам, не затрачивая электроэнергию, и не требуя вмешательства водителя. Это очень удобно и эффективно, что и обусловило широкое распространение вискомуфт на автомобилях УАЗ.

Ремонт вискомуфты на Мерседесе-Бенц: двигатель 111

1. Откройте капот автомобиля и отщелкните несколько защелок корпуса вентилятора.
2. Открутите болты шестигранным ключом на 6.
3. Снимите охлаждающий вентилятор.
4. Поверните кожух на 180° вправо. По-другому вынуть деталь не получится. Следовательно, добраться до вискомуфты не выйдет.
5. Открутите вискомуфту ключом на 36. Губки инструмента должны быть не толще 10 миллиметров.
6. Вынув устройство, очистите его от грязи и пыли.
7. Далее нужно с одной стороны расклепать биметаллическую пластину вискомуфты.
8. Вытащите диск детали и залейте шприцом смазочную жидкость ПМС-100.
9. Соберите конструкцию вискомуфты обратно; установите устройство в автомобиль.

Основные причины неисправности

Если производить своевременное регламентное обслуживание вискомуфты, ее ресурс составляет не менее 200.000 километров пробега. Учитывая, что большинство автомобилей, на которых установлены такие приводы, имеют солидный пробег, владельцы этих авто сталкивались с проблемами вискомуфт не раз.

К основным причинам неисправности можно отнести:

• естественный износ;
• изменение параметров биметаллических пластин;
• износ подшипника;
• биения крыльчатки вентиляторов (частичное разрушение крыльчатки);
• вытекание геля, несвоевременная заправка, изменение структуры геля;
• механические повреждения.

Также преждевременному отказу от работы может сопутствовать засорение зоны обдува ячеек радиатора, загрязнение конструкции самой муфты.

Вентилятор и гидромуфта автомобиля Камаз

Вентилятор осевого типа, пятилопастный, создает дополнительный поток воздуха через сердцевину радиатора систе­мы охлаждения.

Он закреплен на ступи­це 15 ведомого вала гидромуф­ты и размещен в кожухе

При вращении вентилятора кожух формирует поток воз­духа, направленный через сердцевину ра­диатора, и тем самым повышает эффектив­ность охлаждения.

Привод вентилятора гидравлический, он состоит из гидромуфты и выключателя режима ее работы.

Гидромуфта привода вентилятора обеспечивает передачу крутя­щего момента от коленчатого вала двига­теля к вентилятору и снижение динамиче­ских нагрузок, возникающих при резком изменении частоты вращения коленчатого вала.

Выключатель обеспечивает автома­тическое включение или выключение вен­тилятора.

Гидромуфта устанавливается в пе­редней части двигателя соосно с коленча­тым валом в полости, образованной перед­ней крышкой 1 блока и корпу­сом 2 подшипника.

Ведущий вал в сборе с кожухом 3, ведущее колесо 10, вал 12 шкива и шкив 11 генератора, соединенные болтами и вращающиеся в шарикоподшип­никах 8, 19, составляют ведущую часть гид­ромуфты. Она приводится во вращение от коленчатого вала двигателя посредством шлицевого вала 6.

Ведомое колесо 9 в сбо­ре с валом 16 и закрепленной на нем сту­пицей 15 вентилятора, вращающиеся в ша­рикоподшипниках 4, 13, составляют ведо­мую часть гидромуфты.

Гидромуфта уплот­нена резиновыми манжетами 17, 20.На внутренних тороидальных поверх­ностях ведущего и ведомого колес имеются радиальные лопатки, отлитые вместе с ко­лесами. На ведущем колесе их 33, на ведо­мом — 32.

Межлопаточное пространство колес образует рабочую полость гидро­муфты.

Передача крутящего момента с ведуще­го колеса 10 гидромуфты на ведомое коле­со 9 происходит при заполнении рабочей полости маслом.

При работающем двигате­ле масло, поступающее из нагнетающей секции масляного насоса через канал вы­ключателя, попадает на лопатки вращаю­щегося ведущего колеса, увлекается им, приобретая при этом кинетическую энер­гию.

В полости колес устанавливается внутренняя циркуляция масла (показано стрелками).

Частицы масла, ударяясь о ло­патки ведомого колеса, отдают ему энер­гию, обеспечивая вращение ведомых дета­лей и вентилятора.

Частота вращения ве­домого колеса зависит от количества мас­ла, поступающего в полость гидромуфты.

Резкое изменение частоты вращения ко­ленчатого вала двигателя сопровождается проскальзыванием ведущего колеса гидромуфты относительно ведомого, что снижа­ет динамические нагрузки в приводе.

Выключатель (рис.2. ), который управляет работой гидромуфты привода вентилятора, установлен в передней части двигателя на патрубке так, что его термо­силовой датчик 7 находится в потоке жид­кости, подаваемой от насоса к правому ря­ду цилиндров.

Выключатель имеет три фиксированных положения, определяющих режим работы вентилятора.

Автоматический режим — рычаг уста­новлен в положение А . В случае повышения температуры охлаждающей жидкости, омывающей термосиловой дат­чик, активная масса, нахо­дящаяся в его баллоне, начинает плавить­ся и, увеличиваясь в объеме, перемещает шток датчика и шарик 9.

При температуре жидкости 85. 90°С шарик 9 открывает масляный канал в корпусе 5.

Масло из главной магистрали двигателя по каналам в корпусе выключателя, блоке и его перед­ней крышке, трубке 5 (см. рис.3) и кана­лам в ведущем валу поступает в рабочую полость гидромуфты; при этом крутящий момент от коленчатого вала передается крыльчатке вентилятора.

При температуре охлаждающей жид­кости ниже 85°С шарик под действием воз­вратной пружины перекрывает масляный канал в корпусе и подача масла в гидро­муфту прекращается. При этом находя­щееся в гидромуфте масло через отверстие в кожухе 3 сливается в картер двигателя и вентилятор отключается.

Вентилятор отключен — рычаг уста­новлен в положение О (рис.3), Масло в гидромуфту не подается.

Крыльчатка может вращаться с небольшой частотой под действием сил трения, возникающих при вращении в подшипниках и манжетах гидромуфты.

Вентилятор включен постоянно — рычаг установлен в положение П.

В гидро­муфту постоянно подается масло независи­мо от температуры охлаждающей жидкос­ти, вентилятор вращается постоянно с час­тотой, приблизительно равной частоте вра­щения коленчатого вала.

Основной режим работы гидромуфты — автоматический.

При отказе выключателя гидромуфты в автоматическом режиме (характеризуется перегревом двигателя) ее следует включить на постоянный режим (установить рычаг выключателя в поло­жение А) и при первой возможности устра­нить неисправность выключателя.

Использование вязкостных муфт на практике

В основном данный механизм используется на полноприводных автомобилях с увеличенной проходимостью как самоблокирующийся дифференциал между осями, в качестве самостоятельного осевого дифференциала не употребляется. Изредка, вискомуфта, применяется как механизм автоматического блокирования традиционного дифференциала с шестернями: модели Thema и Dedra 2000 Turbo итальянской Lancia. Для того, чтобы синхронизировать крутящий момент двух осей, передней и задней, более простого и недорогого способа, чем применение вязкостной муфты, попросту не существует. Ввиду относительно небольшой разницы моментов, возникающих в стандартных дорожных условиях на обеих осях автомобиля, оказывается вполне достаточной точность срабатывания муфты.

Работа вязкостной муфты успешно препятствует возникновению эффекта проскальзывания колес передней оси относительно колес оси задней. Особенно часто подобное возможно при преодолении автомобилем сильно пересеченной местности.

Если говорить о современных решениях, то автомобилестроители все реже применяют вискомуфты, отдавая предпочтение более совершенным принудительно управляемым муфтам Haldex. Они значительно лучше охлаждают и взаимодействуют с системами ABS. Поэтому зная, что такое вискомуфта не стоит полагаться на нее полностью. Время идет и всему есть замена.
