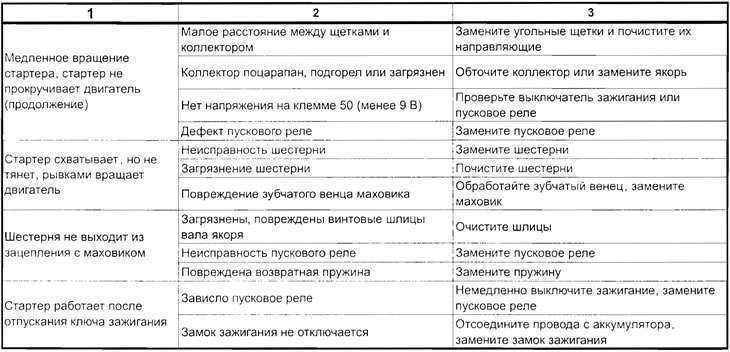

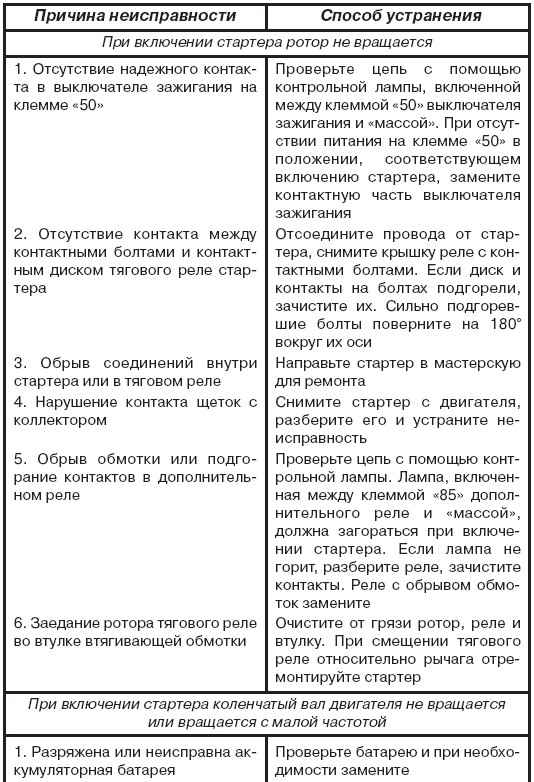

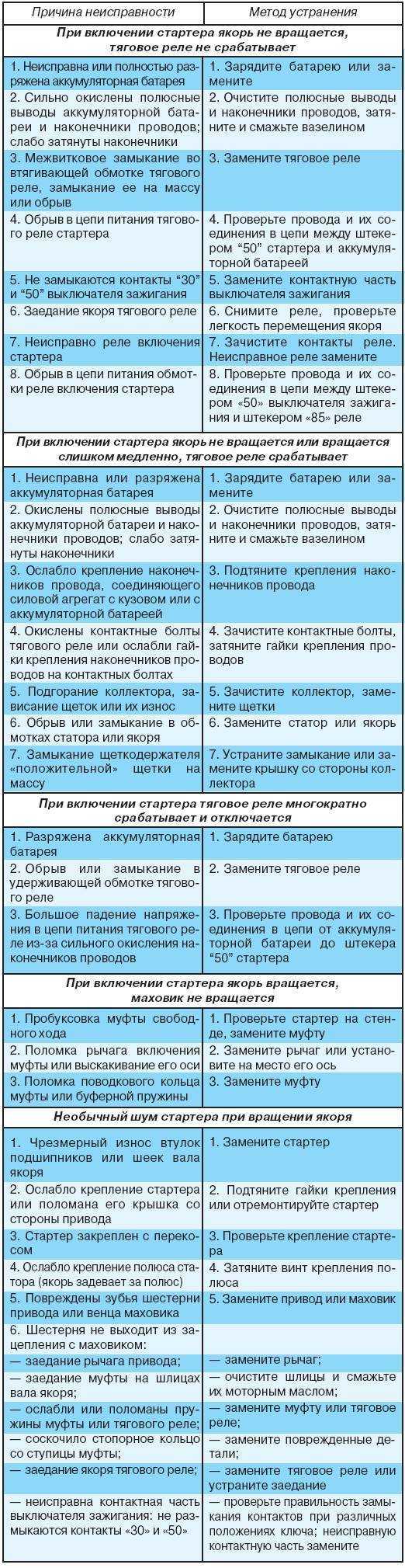

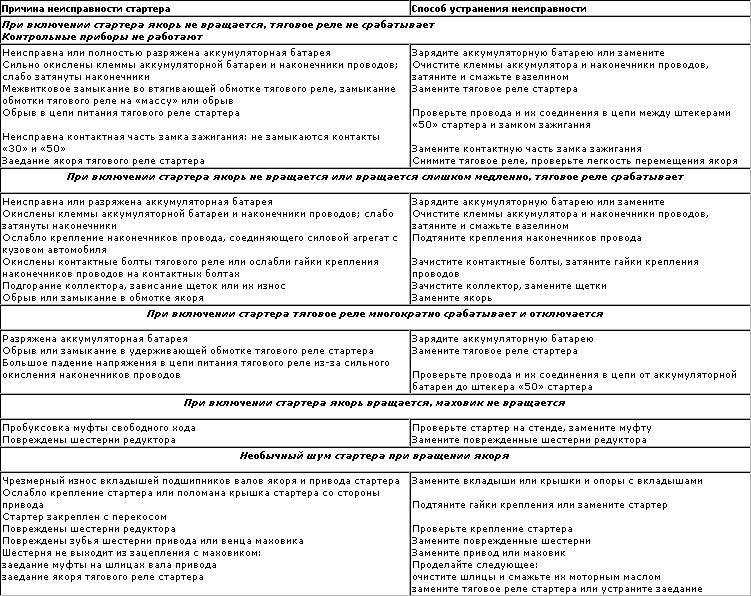

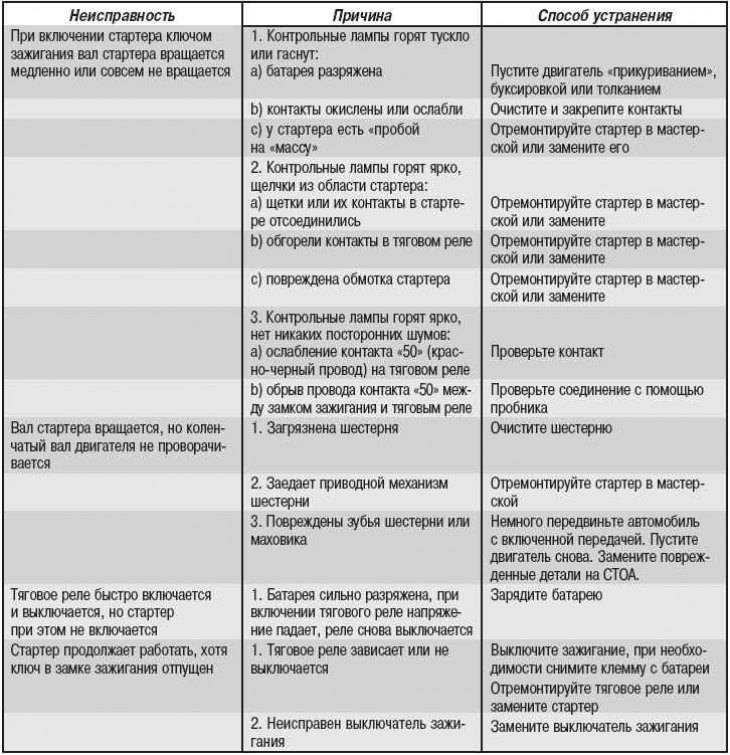

Неисправности стартера автомобиля и их устранения

Разборка стартера

Если проблема не во втягивающем, проверим двигатель самого стартера.

Снимаем его с машины и разбираем. Здесь ничего особенно сложного нет.

Отвинтите и снимите втягивающее.
Снимите шток втягивающего.
Снимите заднюю крышку стартера, вывернув два винта ее крепления и сняв стопорное полукольцо в центре.
Сдвиньте со шпилек статор двигателя вместе с корпусом.

Теперь нужно внимательно осмотреть состояние контактных площадок коллектора. Если они сильно изношены, их можно попробовать прошлифовать до ровной поверхности.

Смотрим износ щеток. Меняем их при необходимости.

Мультиметром проверяем, нет ли замыкания обмоток на корпус, и отсутствие внутренних замыканий и обрывов в обмотках. Если таковые имеются, несем стартер в ремонт или меняем его на новый. Самостоятельно вы здесь ничего не сделаете.

Снимать панель или нет

Отыскать руководство по эксплуатации для автомобиля ГАЗ 3110 не сложно даже в наше время. С его помощью можно выполнить ряд ремонтно-восстановительных работ, поменять множество деталей и узлов в сборе.

Если изучить это руководство, там вы найдёте и мануал о том, как выполняется замена радиатора отопителя в составе штатной печки ГАЗ 3110. Но основная проблема заключается в необходимости снимать всю панель в салоне. Задачу нельзя считать невыполнимой, но она требует много времени, усилий и стараний.

Ещё больше проблем и вопросов вызывает обратная сборка панели после замены радиатора. Кто-то неправильно выставляет зазоры, другие путают местами провода, патрубки и пр. В итоге появляются заметные и ощутимые проблемы с работой отопителя, обдув функционирует неправильно и пр.

Учитывая потенциальные сложности, многие даже не решаются самостоятельно поменять печной радиатор. Они обращаются за помощью в автосервисы, платят большие деньги и получают свою Волгу с уже заменённым радиатором.

Но если знать о нюансах замены, которая не требует снятия панели, можно сэкономить солидную сумму денег и провести работы своими руками. Замена без снятия панели объективно лучше и предпочтительнее схемы, предлагаемой в руководстве по эксплуатации и ремонту автомобилей ГАЗ 3110.

https://youtube.com/watch?v=OwXMxJDVPoY

Снятие стартера Волги ГАЗ-3110

Главная
Двигатель
Ходовая часть
Рулевое управление
Тормозная система
Органы управления
Отопление и вентиляция салона
Двигатели ЗМЗ-402, ЗМЗ-4021
Двигатель ЗМЗ-4062
Двигатели ЗМЗ-24-24, ЗМЗ-503.10, ЗМЗ-505.10
Топливный бак Волги ГАЗ-3110
Система питания двигателей ЗМЗ-402 и ЗМЗ-4021
Трансмиссия Волги ГАЗ-3110
Коробка передач Волги ГАЗ-3110
Четырехступенчатая коробка передач

Отличия Волги ГАЗ-31105 от ГАЗ-3110

Капитальный ремонт порогов ГАЗ-3110 (реставрация Волги ГАЗ-3110)
Фотоотчёт о замене порогов на Волге ГАЗ-31029

Документация

Как установить противотуманные фары
Благодаря установке противотуманных фар на транспортное средство можно добиться лучшей видимости в плохих погодных условиях, таких как туман, дождь или снегопад…Читать далее

Проблема запотевания окон в автомобиле

Как подключить дополнительный тахометр
Штатной комплектацией некоторых транспортных средств не предусматривается наличие тахометра. Однако этот прибор приносит пользу водителю…Читать далее

ГАЗ М-22. Вместительная роскошь
Модель ГАЗ М-22 проделала довольно быстрый путь от тестирования до конвейерной версии — это заняло всего два года….Читать далее

Архив новостей

FakeHeader

я щетки от редукторного стартера Оки ставил один в один

еще втягивающие брал с чебоксарского стартера от 10ки

втягивающий рабтаета щеткодержатель не подходит от чебоксарского на крысовский?

подойдут у меня сейчас на 406м чебоксарский стартер собраный из крысовского у них разница в бошке и на бендексе зубья разные( 406й 9-крыса 10)

ого, спасибо, завтра же с утра в магаз)

я китайца на экзисте за трёху купил. WPS фирма. советую пойти тем же способом если срочно. а родной отремонтировал. лежит в запасе. китаец с мая работает безпроблемно. В мороз -33 крутит огонь как.

так и у него китаец был, за 2р покупал,3 года отслужил.его и закажет, но сейчас праздники, раньше чем через неделю нифига не получится, а машина нужна уже вчера)

а вон оно че. я то в мае брал за день купил))) Тогда мой совет ниочем.

Но только учти этот артикул на оригинальный стартер. Из чего собран Китай никому неизвестно, хотя может и подойти

не работает ссыла

да так то, человек новый собирается брать, на заказ привезут его не ранше чем через неделю(, он в такси просто работает, а щас сам понимаешь, таксисту без машины не гоже)вот и спрашиваю, мож кто какие хитрости делал с крысовским стартером?

По цитате с аллгазаAzfair, Щёткодержатель стартера для Крайслера одинаков с щёткодержателем стартеров на 1,6 кВт Чебоксарского производства, с вполне приемлемой ценой(у нас 350 рупий).

Добавлено через 13 минут 18 секундНо исходя из того, где Вы живёте, проще будет найти эту деталь в японческом автопроме, т.к. и Крайсовский и Чебовский стартера сделаны на базе(читай- скопированы 1:1)nippon denso.Проверено мной-клиент не нашёл щеткодержатель на Тагазовский Акцент, поставил ему с японца какого-то.

спасибовот про тазовский стартер тоже инфу нарыл, но все пишут с чужих слов, и неизвестно подойдет или нет всетаки

Любую щетку можно подогнать напильником под нужный МЕнЬШИЙ размер, особенно если временно. Пусть снимает стартер, вытаскивает щеточный узел, меряет размеры щеток и топает в магазин или в котору что ремонтирует стартеры

Инструменты:

Гаечный ключ рожковый 8 мм
Гаечный ключ рожковый 13 мм
Гаечный клюя рожковый 19 мм
Отвертка плоская средняя

1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоедините провода от двух клемм тягового реле стартера.

3. Отверните две гайки верхнего и нижнего крепления и снимите стартер.

4. Очистите стартер от грязи. Выверните два винта 1 и снимите крышку 2. Отверните гайку 4 и отсоедините шину 3 от клеммы тягового реле.

5. Снимите стопорное кольцо 1. Отверните две гайки 2 крепления и снимите крышку 3 со стороны коллектора.

6. Выверните два винта 1 крепления и снимите тяговое реле 2. При этом якорь должен остаться на рычаге привода.

7. Выньте с помощью отвертки резиновый уплотнитель 1 рычага. Снимите якорь 2 тягового реле, нажав на якорь вниз, и отсоедините от рычага.

8. Снимите статор 1 со щеткодержателем 2. Чтобы отсоединить щеткодержатель от статора, необходимо отжать концы пружин 3 и вынуть две изолированные щетки 4 из держателей (эти щетки остаются на выводах обмотки статора).

9. Выверните ось рычага, предварительно отвернув контргайку с другой стороны.

10. Снимите крышку 1 со стороны привода и выньте рычаг 2.

11. Сбейте через оправку упорное кольцо 1 по направлению стрелки и снимите стопорное кольцо, установленное под упорным. Снимите с вала якоря привод 2 стартера в сборе.

Волга «Крайслер» сравнительно давно не выпускается. Но встречается в продаже, а также на дорогах нашей страны. Одно из «слабых» мест данного автомобиля – это стартер.

Сравнительно быстро выходит из строя бендикс, иногда возникают проблемы со втягивающим рел. Необходимо внимательно следить за работой электрооборудования, в противном случае могут возникнуть различного рода проблемы в дороге.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Ремонт стартера своими руками

Если, при эксплуатации автомобиля стартер начал издавать странные звуки, жужжать, или медленнее, чем обычно вращать маховик, значит, настала пора заняться ремонтом стартера или его заменой. Давайте разберемся, как сделать ремонт стартера своими руками.

Стартер представляет из себя электрический двигатель постоянного тока, который имеет четыре полюса и оборудован четырьмя щетками. Его привод имеет соединение с маховиком, его зубчатым венцом. Втягивающее реле осуществляет включение стартера. Стартер имеет крепление к картеру сцепления, его защита от разогретой трубы выпускной системы, осуществляется при помощи специального щитка.

Для того, чтобы приступить к ремонту стартера, в том числе, осуществить ремонт стартера ВАЗ, его необходимо извлечь из конструкции автомобиля. Для этого отворачивается болт нижнего крепления теплозащитного щитка и с водозаборника снимается шланг, далее откручиваются гайки верхнего крепления и снимается защитный щиток. Теперь откручиваются два верхних болта, посредством которых осуществляется крепление стартера к картеру и отвинчивается нижний болт. Стартер сдвигается немного вперед, после чего производится отсоединение колодки от тягового реле. Чтобы было удобнее это сделать, предварительно можно демонтировать шланг системы охлаждения. Отвинчивается гайка, при помощи которой осуществляется крепление проводов втягивающего реле к аккумуляторной батареи и стартер достается при помощи движения вверх.

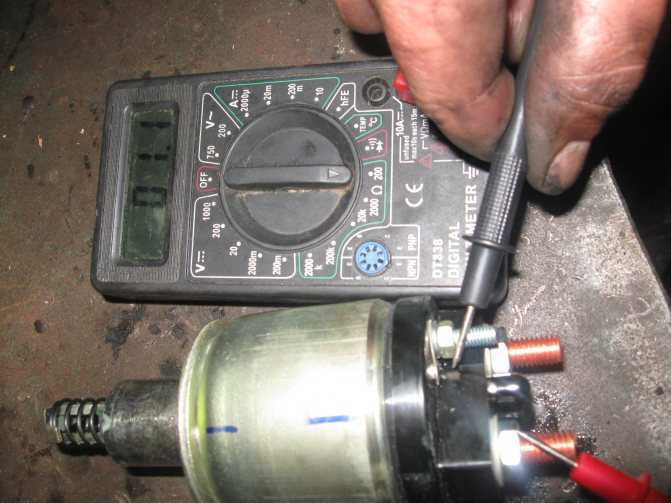

В первую очередь, необходимо проверить втягивающее реле. На стартер подается напряжение – на вывод реле +12 Вольт, а на корпус подается минус. Одновременно, к контактным болтам присоединяется омметр. При исправном состоянии реле, обгонная муфта выдвигается в находящееся на передней крышке окно, а болты по показаниям омметра замыкаются. Если этого не происходит, то реле подлежит замене. При помощи отвертки отвинчиваются три винта и реле снимается. Из корпуса реле достается шток с пружиной и устанавливается новое реле.

Далее, производится проверка и, при необходимости, замена щеток. При помощи отвертки, со стартера снимается крышка. Чтобы извлечь щетки, необходимо снять винт, при помощи которого крепятся контактные провода и отжать пружину. Если высота щетки менее 12 миллиметров, то она подлежит замене.

Для проверки состояния обмоток стартера, к их выводам, поочередно, необходимо присоединить омметр и проверить на замыкание на корпус, а также между витками.

Для проверки коллектора и обмоток нужно снять стопорное кольцо, затем — шайбу с оси. При помощи ключа отсоединяются стяжные болты. Разъединив корпус, достаем из него трубки изоляции для стяжных болтов. Осуществляется проверка наружного состояния как обмоток, так и коллектора. На обмотках не должно быть следов пробоя или обугливания. На коллекторе могут быть допустимы только небольшие следы, но нужно при помощи мелкой наждачки произвести зачистку пластин коллектора, а еще лучше, заменить его на новый.

Обмотка якоря проверяется посредством омметра на наличие короткого замыкания на якорных обмотках. Если оно присутствует, то производится замена якоря.

Обгонная муфта и шестерня якоря проверяются следующим образом. С оси якоря снимается шайба, расшплинтовывается ось рычага и выбивается при помощи какого-либо приспособления, например бородка. После этого, вместе с приводом вынимается якорь и снимается рычаг, предназначенный для привода муфты. Шестерня должна свободно вращаться в одну сторону, а при попытке вращения в другую, должна стопориться. На ней не должно быть следов сколов и зазубрин. При неисправности хоть муфты, хоть шестерни, замене подлежат обе детали. Для этого извлекаем муфту с самой шестерней, предварительно сняв стопорное кольцо, и осуществляем их замену на новые.

До сборки стартера, из корпуса и щеткодержателя нужно удалить пыль, а поверхности из пластмассы смазываются специальной смазкой, типа литола. Моторным маслом смазываются втулки ротора, шлицы вала якоря, подшипники, а также ступица муфты. После этого, производится сборка стартера.

В заключение необходимо сказать несколько слов о редукторных стартерах. Имеется два типа редукторных стартеров – с внутренним и внешним сцеплением шестеренок.. Электродвигатель редукторного стартера устроен также, как и у простого, но с некоторыми конструктивными особенностями. Отличие имеется в вале якоря, отсутствует часть со шлицами, по которым осуществляется перемещение бендикса. Ремонт редукторного стартера выполняется практически в том же порядке, что и ремонт простого.

Теги стартер, ремонт стартера

Расход топлива

Огромнейшим минусом двигателя ЗМЗ 402 инжектор, по мнению многих водителей, является его высокий расход топлива.

Минимальная величина расхода на сто километров составляет тринадцать литров. Собственно, по этой причине многие владельцы автомобилей «УАЗ», «Газель», «Волга» задаются вопросом: почему при столь высоком расходе топлива силовой агрегат не выдает достаточного уровня мощности?

Проверка датчиков киа спектра
Датчик детонации bmw f20 замена
Датчик заднего хода на пежо партнер где находится
Датчик егр мазда 3 где находится
Почему не закрывается стеклоподъемник до конца

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряженияна автомобиле Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

отверните болты крепления защитного кожуха и снимите его;
отверните два болта крепления регулятора напряжения;
осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
измерьте длину «а» (рис. 9.4) выступающих из щеткодержателя угольных щеток

Если их длина меньше 5 мм, то щетки следует заменить.

9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Описание устройства

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах. Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов. Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма. Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе. Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания. Конденсатор также выполняет функцию снижения радиопомех. Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

корпус, в который заключена вся конструкция;
статорный механизм;
роторное устройство или якорь;
шкив и крыльчатка;
выпрямительный блок или диодный мост;
два подшипниковых устройства, на которых вращается ротор;
щеточный механизм;
регулятор напряжения.

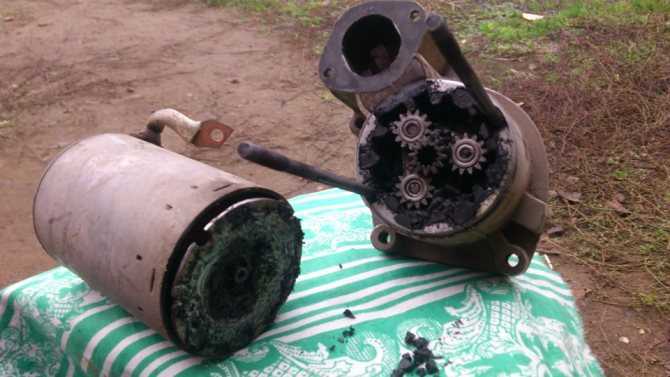

Ремонт редукторного стартера

Поскольку узел запуска ДВС имеет детали трения, оснащен электрической частью, поломки все же случаются. Сложное устройство редукторного стартера в некоторых случаях делает экономически невыгодным ремонт, производится полная замена этого узла. Однако в некоторых случаях автолюбитель может выявить и устранить неисправность на месте.

Отказ втягивающего реле

В данном случае ремонт редукторного стартера требует полной разборки этого узла запуска ДВС. Специалисты рекомендуют сфотографировать втягивающее реле перед разборкой, чтобы затем не перепутать полярность контактов. Если реле разборное, визуально осматриваются «пятаки», при подгорании их можно зачистить наждачной бумагой, при значительном износе лучше заменить целиком.

Проблемы старта

Если при включении зажигания ключом слышен характерный звук сработавшего реле втягивающего, но маховик не раскручивается, скорее всего, произошла выработка бендикса. В этом случае привод стартера следует менять целиком, лучше в специализированном сервисном центре.

Отсутствие реакций на ключ зажигания

Данная неисправность стартера редукторного чаще всего обусловлена прерыванием цепи. Для восстановления работоспособности пускового узла необходимо:

подтянуть гайки крепления клемм;
зачистить окислившиеся клеммы при необходимости для восстановления контакта;
проверка зарядки АКБ, зарядка по мере необходимости;
ревизия бендекса и его замена при необходимости, реставрации эта деталь не подлежит.

Эта поломка в принципе не требует посещения СТО, легко устраняется своими силами.

Выпадение/залипание магнитов

При разборке отказавшего стартера очень трудно сохранить первоначальный порядок расположения постоянных магнитов. В принципе, сваленные в кучу вставки проблемой для автовладельца не являются при наличии компаса. Методом «тыка» поставить их в необходимой последовательности можно с 30 – 50% вероятностью, поэтому следует подойти к ремонту своими руками системно:

для нормальной работы стартера используется 3 магнита с вектором намагниченности, направленным наружу, и столько же, с противоположным направлением вектора намагниченности, но есть внутрь;
их необходимо чередовать между собой при монтаже в обойму;
определяется вектор намагниченности компасом, для этого вставка устанавливается на ребро возле прибора, у трех магнитов стрелка повернется к ним северной стороной, у оставшихся – южной;
к корпусу обоймы они прилипают самостоятельно, взаимное расположение в стартере достигается за счет дистанционных полимерных колец по обоим краям вставок.

Чтобы работа якоря (вращение) происходила в нужном направлении, необходимо поставить стартер вертикально, надеть на него нижнее кольцо дистанционное, а затем и корпус, расположив со стороны реле втягивающего прорезь провода «+».

Затем корпус снимается вместе с нижним кольцом дистанционным, магниты устанавливаются поочередно север/юг, и фиксируются кольцом дистанционным верхним с учетом отверстий под стягивающие шпильки.

Щеточный узел в виде ремкомплекта монтируется после установки картонной изоляции в паз плюсового провода.

Таким образом, некоторые неисправности редукторного стартера можно устранить собственными силами. Однако для обеспечения гарантий лучше посетить СТО, где профессионалы не допускают ошибок и консультируют пользователя по выбору стартера или ремкомплекта конкретного производителя для их авто.

Тюнинг различных частей автомобиля может коснуться почти всего. Одним из направлений можно считать установку редукторного стартера. Рассмотрим, что такое редукторный стартер и сравним его с обычным классическим стартером. В конце статьи, мы дадим руководство по его установке.

Почти каждому владельцу «Жигулей» известно, что ВАЗ не имел возможности выпускать более современные и практичные автомобили, а потому смог «посадить» всю страну на классическое семейство автомобилей. Такое транспортное средство было очень надежным и простым в эксплуатации, а взаимозаменяемость запчастей многих моделей просто поражала. Не удивительно, что владельцы многих «Жигулей» не хотят расставаться со своим автомобилем, который прожил уже не один десяток лет. Ведь повышенная ремонтопригодность и широкие возможности к тюнингу для такого дешевого автомобиля являются огромным плюсом.

Как подцепить кнопку на стартер через реле и подключить

Сегодня водители старых машин часто желают видеть на щитке приборов удобную кнопку, легко запускающую стартер. Хотят они такой модернизации не только в целях эстетических, но и чисто практических. Узнаем из статьи, как подцепить кнопку на стартер через реле.

Уязвимость контактов

В автомашинах, выпущенных более десяти лет назад, провода стартера всегда соединяются напрямую к контактам замка зажигания. Мотор запускается только после того, как водитель повернёт ключ зажигания в крайнее положение.

Такой вариант подключения стартера прост и эффективен. Но контакты – это всегда проблема. Тем более что при срабатывании стартерного устройства вырабатывается огромное количество напряжения, вызывающего искрение. Там где искра – контакты выгорают, на них скапливается окислы и т.д. В результате этого со временем возникают проблемы с запуском двигателя, автомобилисты ищут альтернативные способы включения стартера, в том числе и напрямую от АКБ.

Как подключить стартер через реле

Как известно, в автомашинах последних годов выпуска, в которых нет кнопки, предусмотрено дополнительное реле, управляющее стартером. Таким способом обеспечивается разгрузка контактов замка, на которые теперь оказывается не такая большая нагрузка.

Системы с отдельным реле более надёжны, так как живут дольше.
Контакты замка зажигания тоже «проживают» значительно дольше.
Дополнительное реле всегда можно обновить.

Как подключить кнопку на стартер

Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?

Подключение кнопки в автомобиле, где нет добавочного реле

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

Пластиковая обшивка под рулевым колесом разбирается;
Находится разъём, подведённый к контактам замка зажигания (как правило, на этом разъёме есть фиксирующие лапки);
Нажать на лапки, освободив разъём, и вытянуть его.

Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.

Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.

Ставится кнопка в удобном для водителя месте;
К ней подводятся найденные провода.

Подключение кнопки через реле

В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.

Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.

Как подключить кнопку стартера через реле

Затем нужно подключить тестер одним концом к каждому из плюсовых проводов, а другим – измерительный прибор подсоединить к массе. Сам прибор нужно поставить в рабочий цикл измерения тока. Задачи проверки: найти кабель, выдающий 12V при повернутом до упора ключе.

Оригинальные детали и их аналоги: что лучше

оригинальные;
аналоги.

Первые обладают неоспоримым преимуществом – вероятность приобрести неподходящее оборудование снижается до самого минимума. Но стоимость их на 30-100% выше, чем аналогов. Последние иногда имеют ресурс, качеству чуть хуже, чем оригинальные. Но цена на порядок ниже. Оригинальный стартер:

Артикул	Точное наименование	Производитель	Стоимость, рублей
56041436	Стартер двигателя (Крайслер)	Daimler Chrysler	5190

На рынке представлено большое количество аналогов. Все они отличаются по своему качеству как в лучшую, так и в худшую сторону от оригинальной детали от Крайслер. С хорошей стороны зарекомендовали себя:

Артикул	Точное наименование	Производитель	Стоимость, рублей
0001362059	Стартер двигателя (Крайслер)	Bosch	3400
0001367008	Стартер двигателя (Крайслер)	Valeo	3560
0986016200	Стартер двигателя (Крайслер)	Delco	4140

В чем преимущества редукторного стартера?

Двигатель запускается намного быстрее. Эту особенность отметили многие, в связи с чем, появилась даже фраза «двигатель не запускается, а включается».
Поломки стали случаться значительно реже. Это связано с новым конструктивным исполнением устройства, которое снизило износ рабочих частей.
Редукторный стартер обладает достаточно малым весом и габаритами, по сравнению с обычным. При этом, его мощность и энергоемкость заметно возросла, что является довольно большим плюсом.

Таким образом, двигатель запускается с одинаковой скоростью, даже если уровень заряда аккумулятора заметно снизился. Это означает, что он очень хорошо экономит заряд батареи и мало влияет на состояние бортовой сети автомобиля. Последним преимуществом можно отметить то, что такой стартер одинаково хорошо работает при низких и высоких температурах и имеет большой срок службы.
