Замена регулятора напряжения и его проверка на калине

Замена и проверка регулятора, конденсатора, обмоток и щеток генератора Лада Калина

Электрооборудование Лада Калина

Замена и проверка регулятора, конденсатора, обмоток и щеток генератора Лада Калина

Подробности Родительская категория: Устройство и ремонт Lada Kalina

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

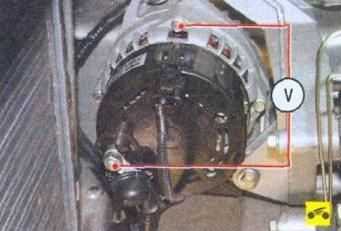

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения.См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

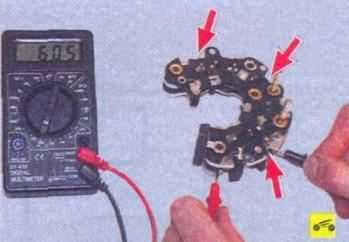

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

ГенераторЛада Калина

На автомобили устанавливают генераторы 9402.3701-06 или 5132.3771 Генератор — синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от коленчатого вала двигателя поликлиновым ремнем.

Технические характеристики генератора
Максимальный отдаваемый ток (при 14 В и 6000 мин-1), А	85 или 90
Напряжение, В	14,4-15,1
Передаточное отношение двигатель—генератор	1:2,4
Направление вращения (со стороны привода)	Правое

Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, а в задней крышке установлен с небольшим зазором. Передний подшипник установлен в передней крышке генератора с небольшим натягом и закрыт прижимной пластиной, на валу ротора посадка подшипника скользящая. Задняя часть генератора закрыта пластмассовым кожухом.В статоре генератора расположена трехфазная обмотка. Концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести (или восьми) кремниевых диодов (вентилей): «положительных» и «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью («положительные» и «отрицательные» — на разных пластинах). Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на вале ротора. Питание к обмотке возбуждения подводится через две щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).Регулятор напряжения — неразборный, при выходе его из строя заменяют щеткодержатель с регулятором в сборе.Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор.При включении зажигания напряжение к обмотке возбуждения генератора (выводы «L» или «D+» генератора и «+» регулятора) подводится через сигнализатор и резисторы в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей. Азартные развлечения сейчас предлагают различные игровые интернет порталы. Доступные лицензированные сайты казино в России на edgarpoe.ru может выбрать любой пользователь. Проверенные адреса игорных онлайн заведений, представленные здесь, могут использовать гости из разных стран. На них смогут комфортно отдыхать и российские поклонники азарта.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора. Обратное включение приведет к пробою вентилей генератора. При работе двигателя не рекомендуется отсоединять аккумуляторную батарею. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные компоненты схемы.Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например при проверке мегомметром) может вызвать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения.

Детали крепления генератора:1 — верхний болт;2 — гайка;3 — кронштейн генератора;4 — гайка;5 — втулки;6 — нижний болт.

Генератор установлен на кронштейне, закрепленном на двигателе. Генератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта удерживается от проворачивания двумя выступами на кронштейне. Гайка нижнего болта установлена в шестигранном углублении кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка.

содержание .. 220 221 222 223 224 225 226 227 228 229 ..

генератор калина

Сообщение море » 28 янв 2014, 12:00

Сообщение puh » 28 янв 2014, 13:46

Сообщение Пародист » 29 янв 2014, 14:52

Сообщение Саша-Ирпень » 30 янв 2014, 06:38

Сообщение puh » 30 янв 2014, 08:53

Сообщение Саша-Ирпень » 30 янв 2014, 10:23

Честно говоря жалко терять время на объяснение азбучных истин, но раз я, вроде как, все очень подробно разжевал, (тем более, что такая инфа не является секретной и есть в сети), то объясню ещё раз, но помммедленнееее. (Для тех, кто в танке).

Существуют общепринятые цифровые обозначения в электросхемах. 1). непосредственный «+» АКБ принято обозначать как «30» и, чаще всего для этой шины используют провода пурпурного, (красного) цвета. Например, на генераторе, около силового болта можно увидеть обозначение «30». Если вы замечали, то при выключенном зажигании , на некоторых датчиках осцилом с входным напряжением 1 мом, можно увидеть напряжение в несколько вольт. НО, можно ли говорить, что на них имеется шина «30»? 2). Напряжение появляющееся после замка зажигания принято обозначать «15». (Возможны варианты 15/1, 15/2). На ВАЗ это провод, обычно, голубой, (возможно с черной полоской). На контактной группе замка зажигания можно увидеть как 30, так и 15 и, даже 50. («50» — это втягивающее стартера). В моем понимании, шина «15», это напряжение ок. 12 вольт, которое появляется после включения зажигания и способно запитывать нагрузку в несколько ампер. 3). На десяточном генераторе, возле штеккера 6,3 мм, написано Д+, или «61». Так вот 61 — это шина на возбуждение генератора, на ВАЗ она подключена проводом коричневого цвета с белой полоской и ничего общего с 15 шиной не имеет, т. к. у нее есть свое собственное название — 61. Если, при включенном зажигании, измерить напряжение на этом штеккере, то его величина составит от 1 до 3 вольт. Это ещё одно подтверждение, что это не шина «15». Если попытаться подключить к этому проводу нагрузку, (хотя бы ломпочку от габаритов), то эта лампочка не засветится, а максимум, что получиться добиться — это засветится лампочка на щитке приборов с нарисованной АКБ. 4). Я надеюсь, что рассказывать про шины «31», «49», «56», «58» и т. д. не нужно? Уважаемый, складывается впечатление, что у вас имеются небольшие пробелы в знаниях, поэтому лучше учите матчасть.

На автомобилях «Калина» генератор трехфазный, вырабатывает переменный ток. Сильно вдаваться в теорию не стоит, рядовому автомобилисту достаточно знать лишь то, как самостоятельно провести диагностику и ремонт установки. Имеется в виду установка непосредственно генератора и регулятора напряжения. Дело в том, что на выходе силовых обмоток напряжение прыгает в интервале 10-30 В, а для питания всей бортовой сети нужно 12 В. Первым делом необходимо выпрямить напряжение, а затем стабилизировать его.

Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин-1.

Включаем все потребители: – наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

Берем вольтметр и замеряем напряжение на аккумуляторе, это нужно делать вдвоем. Один поддерживает обороты двигателя, а второй помощник замеряет напряжение.

Напряжение должно быть не менее 13 В. Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме фар дальнего света, и вновь замеряем напряжение на аккумуляторе.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор.

Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Для проверки вентилей выпрямительного блока необходимо отсоединить провода от аккумулятора, генератора и вывода «+» регулятора напряжения.

Берем проводник подсоединяем его к «+» аккумулятора, и через лампочку (1-5 Вт, 12 В) подсоединяем к выводу «В+» генератора, а «минус» подсоединяем к корпусу генератора.

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «+» аккумулятора через лампочку соединяем с выводом «В+» генератора, а «минус» подсоединяем с выводом одной из фазных обмоток статора.

Если лампа горит, пробит один или несколько положительных диодов.

Для проверки замыкания в отрицательных вентилях «+» батареи через лампочку соединяем с выводом одной из фазных обмоток статора, а «минус» с корпусом генератора.

Если лампочка горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Для того чтобы исключить замыкание обмоток, снимите генератор с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяем их на замыкание с помощью лампы или омметра.

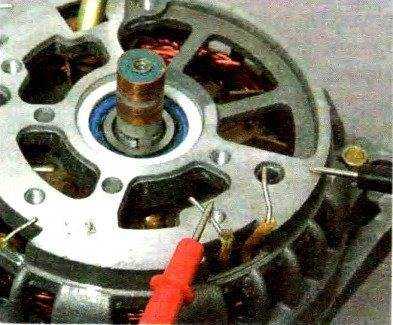

Для проверки обрыва в обмотках статора подсоединяем щупы тестера (в режиме омметра) к выводам обмотки статора.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

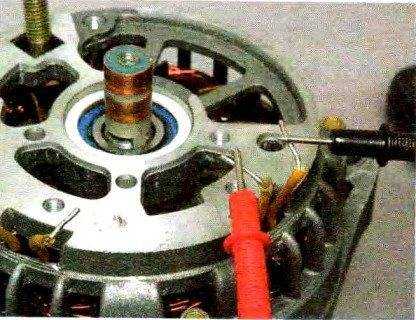

Для проверки короткого замыкания между обмотками статора подсоедините щупы тестера между выводами двух обмоток.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмотки статора на «массу» подсоедините щупы тестера к выводу обмотки и корпусу генератора.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу. Аналогично проверьте остальные две обмотки.

Осмотрите обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тестера к контактным кольцам. Если омметр показывает бесконечность, значит, в обмотке есть обрыв.

Для проверки короткого замыкания обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву).

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Снятие и разборка генератора

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем ремень генератора (см. «Проверка состояния и замена ремня привода генератора»).

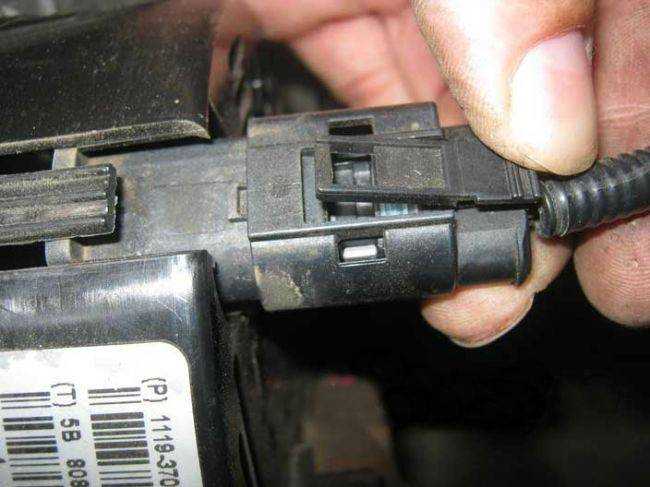

Нажав на фиксатор колодки провода предварительного возбуждения генератора . . отсоединяем колодку от разъема регулятора напряжения.

Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+». . и снимаем их с вывода.

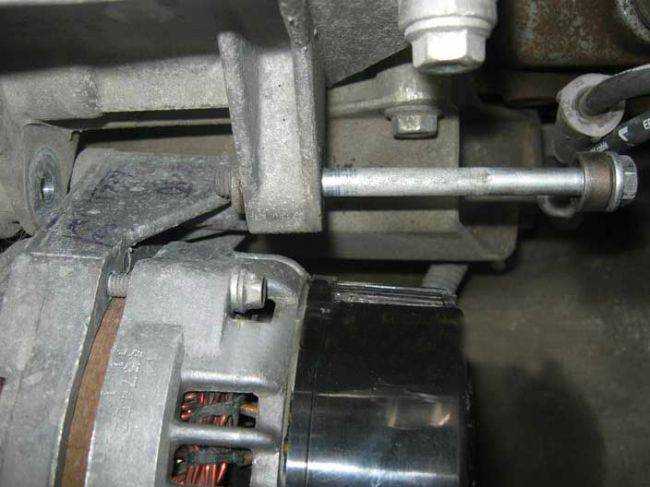

Головкой «на 17» отворачиваем болт нижнего крепления генератора и вынимаем его. Вынимаем гайку из кронштейна генератора.

Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

. и снимаем генератор. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпрямительного блока, ротора, статора и подшипников.

Головкой «на 8» отворачиваем три гайки крепления кожуха.

. и снимаем кожух.

Снимаем со шпилек крепления кожуха три металлические шайбы.

Шлицевой отверткой отворачиваем два винта крепления выводов регулятора напряжения.

Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

. и снимаем регулятор.

Маркером помечаем взаимное положение крышек генератора.

Головкой «на 7» отворачиваем четыре болта, стягивающие крышки.

Снимаем заднюю крышку со статором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно передней крышки.

Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шкива, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу

. и распорную шайбу.

Выталкиваем вал ротора из передней крышки.

. и снимаем крышку Для замены переднего подшипника.

. шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

Снимаем прижимную пластину.

Руками выталкиваем подшипник из гнезда.

. и снимаем его. Если вытолкнуть подшипник не удается, выбиваем его с помощью оправки или инструментальной головки подходящего диаметра. Для замены заднего подшипника..

. двухзахватным съемником спрессовываем подшипник с вала ротора. При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ро-тора. Для установки захватов съемника на пластмассовой втулке ротора выполнены две лыски. Если необходимо снять выпрямительный блок или статор.

. отпаиваем шесть выводов обмотки статора от выводов выпрямительного блока. . и, отвернув ключом «на 8» три гайки крепления, снимаем выпрямительный блок и статор. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус (см.«Проверка генератора»). Сборку генератора выполняем в об-ратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок.

. и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходящего диаметра, прикладывая усилие только к внутреннему кольцу подшипника. Если передний подшипник не удает-ся вставить в крышку генератора..

. запрессовываем его подходящей инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.

Подскажите как снять и заменить генератор Лада Калина? А то не хватает напряжения, прошлый раз менял регулятор. Но помогло не надолго, хочу поставить новый по мощнее.

Причина свиста генератора на ВАЗ Калина – 7 ответов
Возгорание генератора ВАЗ Калина – 3 ответа
Отказ генератора на Калине, универсал – 3 ответа
Почему новый генератор не даёт зарядки? – 3 ответа
Плохо заводиться Калина – 2 ответа

Ничего сложного в снятии и замене генератора на Лада Калина как бы и нету..

Для замены генератора на 16-кл. Калине тебе понадобятся теплый гараж с ямой и набор ключей: 13, 19; головки: 8, 10 и 13.

Снять: пластиковую защиту двигателя и бачок омывателя (ведь лучше будет открутить несколько лишних гаек чем потом мучатся). Так что с моторчика омывателя снимай разъемы и ключами на «8» и «10» откручивай гайки крепления бочка. Бочек прикручен в двух местах.

Затем снять ремень генератора и скинуть фишку от «гены».

Если есть снизу защита двигателя, то демонтируем и её. Потом отключить провода генератора.

Провода прикручены двумя болтами (до верхнего достать не сложно, а второй снизу с ямы головкой и ключом на «13», как раз для этого и нужно было снимать бачок).

Генератор с Калины вынимай снизу, а если 8-ми клапанная, то вытаскивается сверху.

Конечно можно снять генератор на Калине и без ямы, подлезать ключами сверху, но сделать это будет гораздо сложнее.

Communities › ВАЗ: Ремонт и Доработка › Blog › Замена регулятора напряжения на РН нового образца (Лада Приора)

Всем привет.Про неудачную работу автоэлектрика с моим генератором вы можете прочитать в моем БЖ.Вкратце: сломался трёхуровневый регулятор напряжения — поставили родной регулятор — мало зарядки — акум сдыхает за неделю…А сегодня утром завелся с автозапуска, выхожу — горит лампа электроусилителя руля и АБС. «Газанул» — потухли. Аккумулятор севший, индикатор на нем черный…Посидел денёк, погуглил и нагуглил — проблема не редкая. Как вариант — заменить регулятор напряжения.Нашел несколько записей в других БЖ:Источник номер разАналог источника номер раз

Генератор у меня БАТЭ 21120-3701010-05 на 90А. Если учесть, что у меня эл. усилитель руля, кондиционер, музыка с усилителем для саба, то мне начинает казаться, что этой мощности маловато…

Ну да ладно. Пока обойдусь установкой регулятора напряжения нового образца (РН н.о.). Почему он так называется, так и не понял)

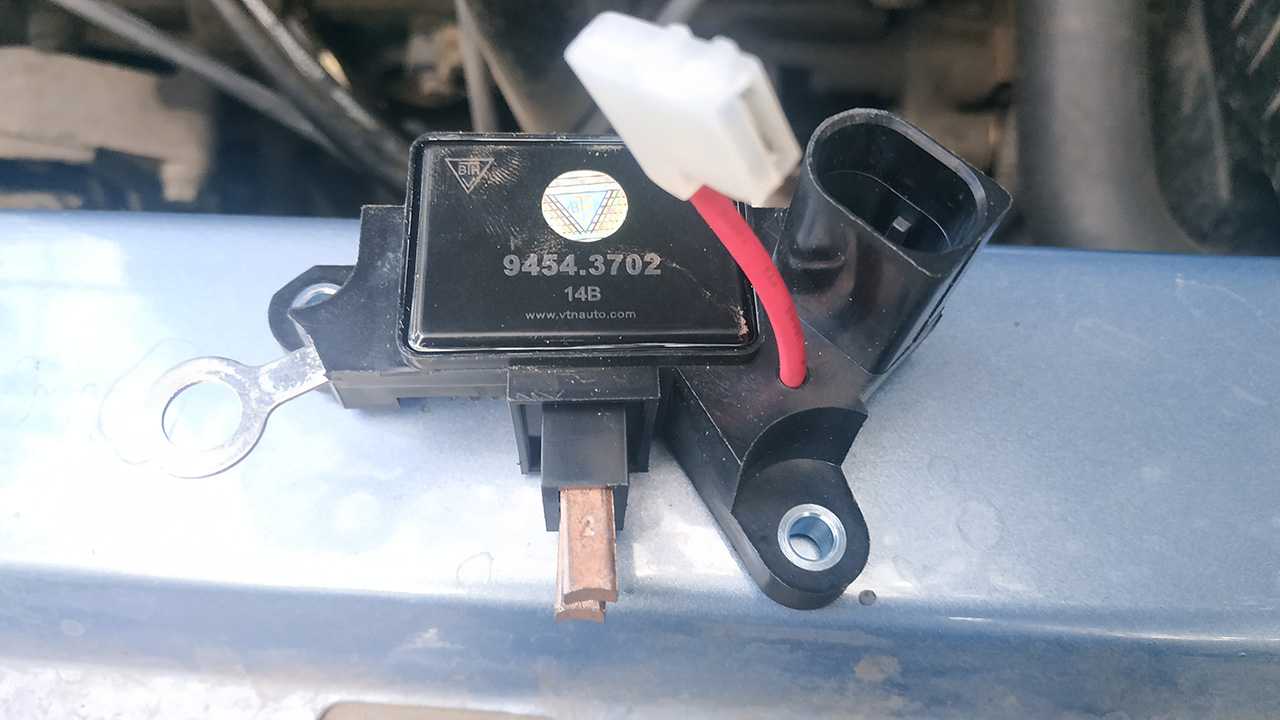

Был куплен РН 844.3702 — один из возможных аналогов. А вообще подойдет любой из следующего списка:93.3702844.3702845.3702611.3702-057931.3702 И47931.3702-019444.3702

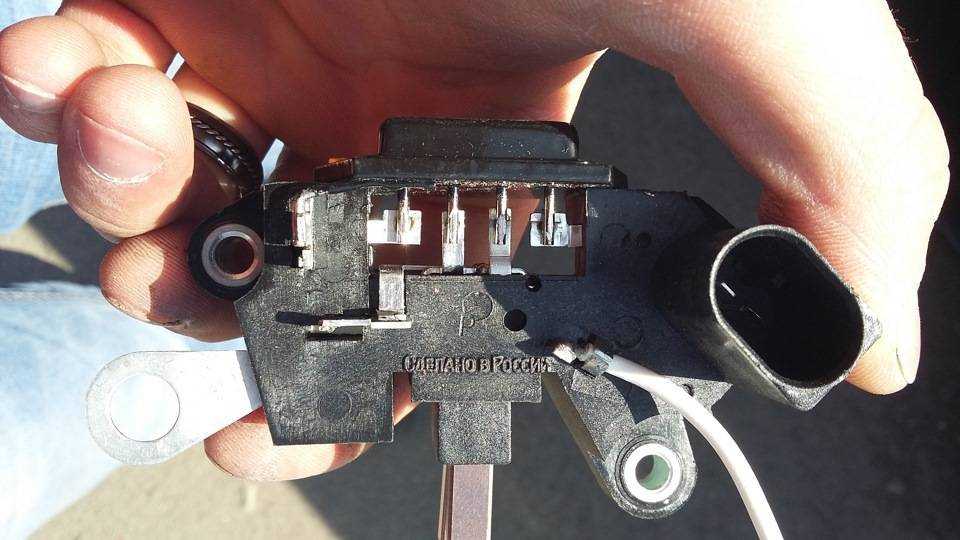

Слева — новый РН, справа — старый РН

Контакты с нового РН нам нужно подключить с помощью кольцевых клемм. Можно обрезать родные «мамки», но у меня были «папы» уже на проводах. Зажал с другой стороны провода кольцевые клеммы и получился своего рода переходник.На диодном же мосту нужно отрезать контакт (см. инфу по ссылкам).

Отрезан контакт на диодном мосту и подсоединены переходники на РН

Для изоляции контакта W с РН от «массы» на болту, которым мы его прикрутим к диодному мосту, изготовил самодельную пластмассовую шайбу из пластмассового дюбеля. По диаметру отверстия — идеально садится на болт крепления, а по внешнему диаметру — клемма-кольцо идеально садится на шайбу.

Исходный материал

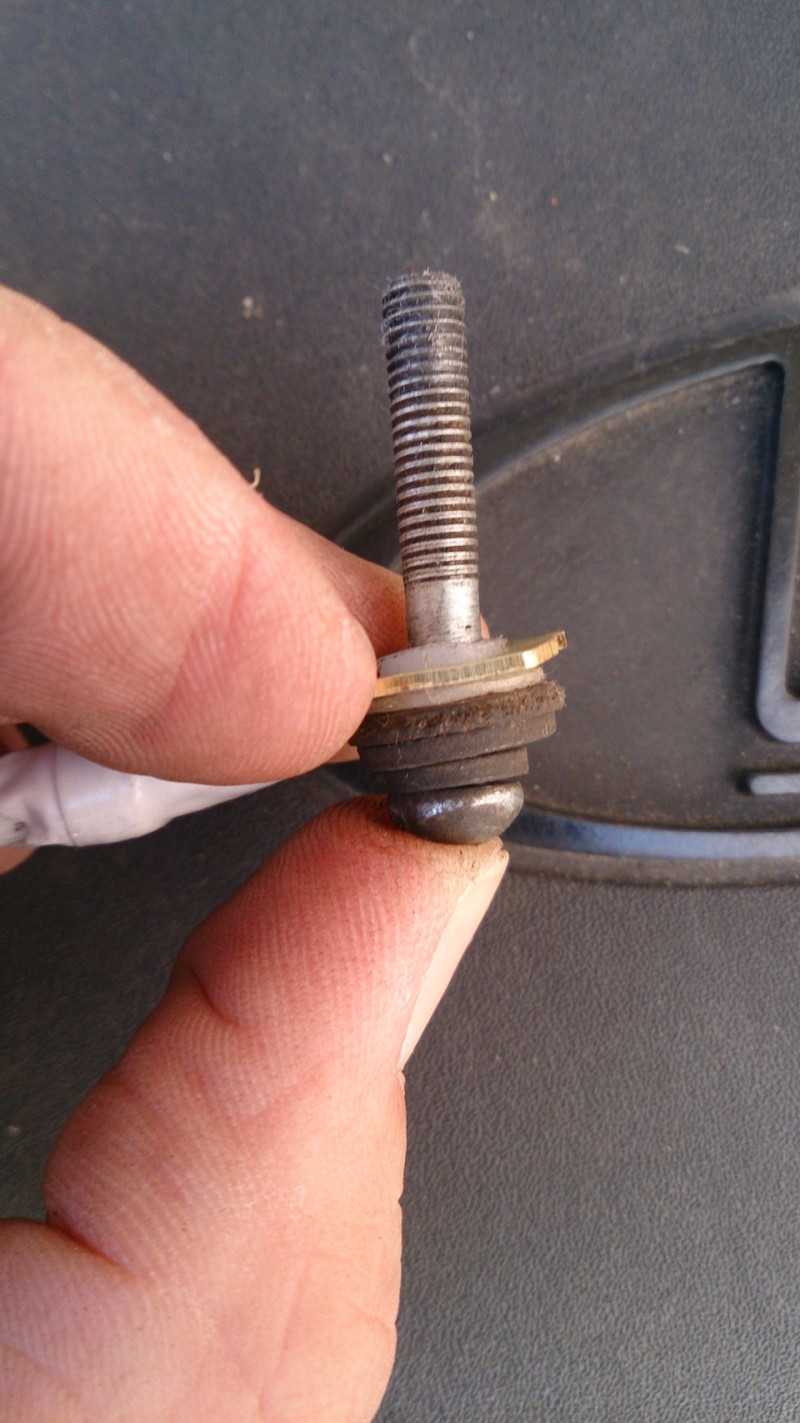

Итог (для наглядности одел на болт)

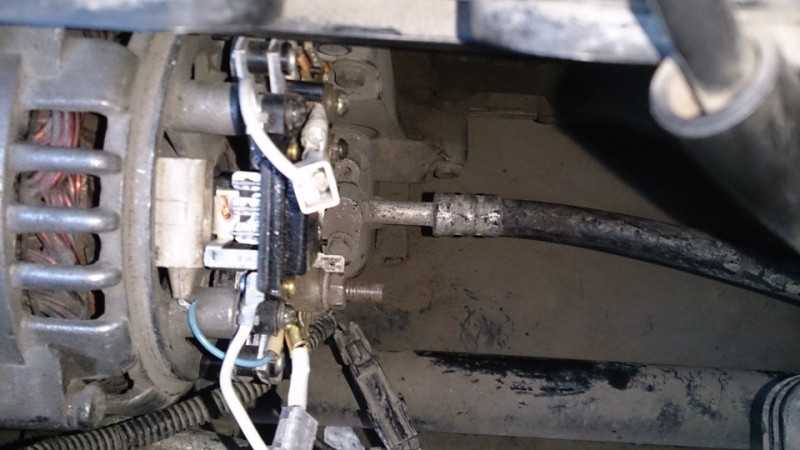

Вот так выглядит в сборе. Текстолитовую шайбу убирать не стал)

Контакт W садим на винт обмотки генератора, а контакт B+ садим на болт питания с генератора.

Обязательно проверяем на предмет замыкания обмотки на корпус генератора. (Тут я сделал немного по-колхозному. У меня нет мультиметра и я проверял следующим образом: плюс на генератор не цеплял, аккумулятор подключил к сети авто и проводом от плюса аккума аккуратно коротил на контакты обмотки)

И проверяем, чтоб контакты питания с генератора не касались винта крепления регулятора напряжения (см. фото ниже). На фото часть контакта еще оголена. Позже я ее изолировал.
