Замена прокладки гбц ваз 21099 инжектор

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

1. Во-первых, нужно снять корпус воздушного фильтра
2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
3. Полностью слить охлаждающую жидкость из системы
4. Отсоединить штаны от выпускного коллектора
5. Снять трамблер, хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов
6. Открутить и снять крышку клапанов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

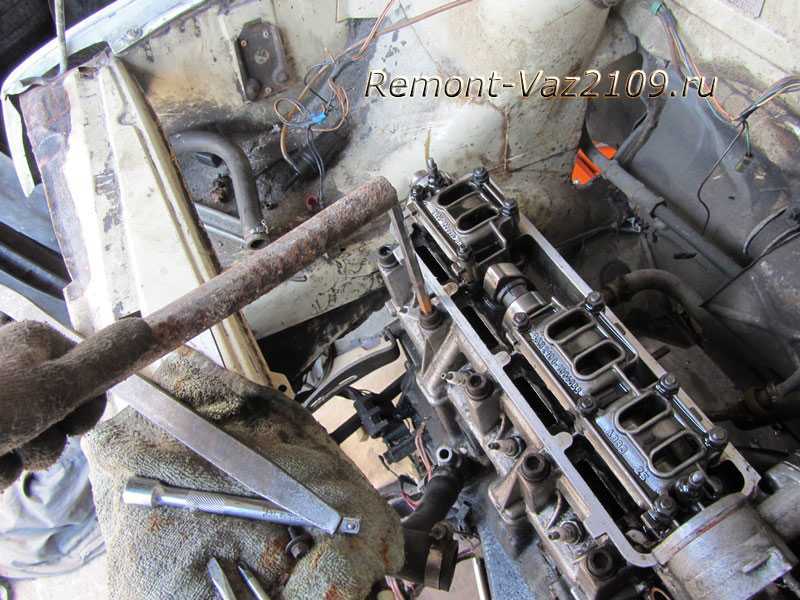

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

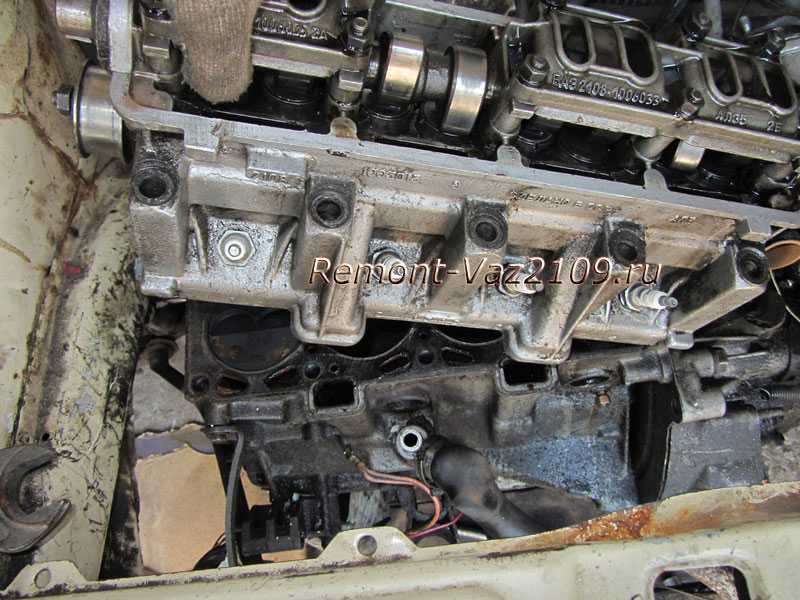

После чего нам открывается следующая картина:

Также ознакомьтесь

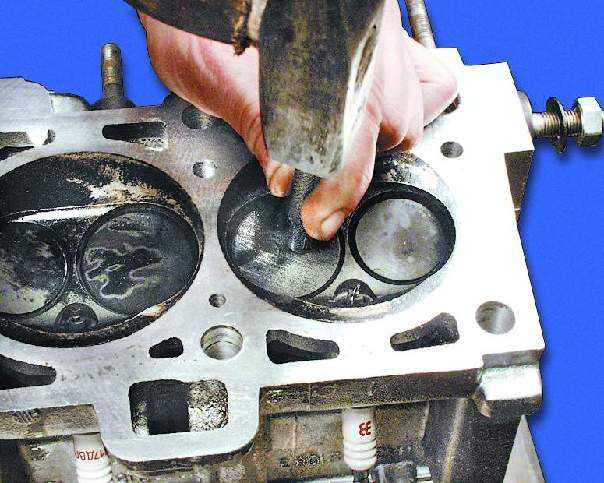

1. При разборе клапанного механизма под тарелку клапана необходимо подложить деревянный брусок.

Собирать и устанавливать ГБЦ следует в обратной последовательности.

Рекомендации :

1. Стержни клапанов моторным маслом. То же касается и направляющих втулок.
2. Перед установкой удалить с поверхности блока цилиндров грязь, масло, остатки старой прокладки.
3. Заменять прокладку ГБЦ следует по двум особым центрирующим втулкам.

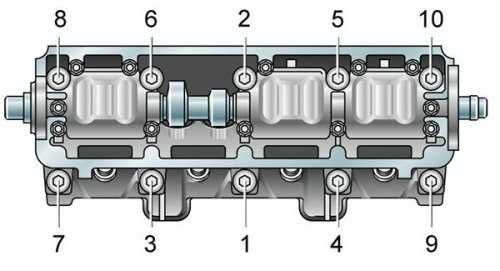

4. Поставить крепежные винты, на ниже представленной схеме показаны 4 приема, как их нужно затягивать.

• Момент первой затяжки винтов – 20 Н.м (2 кгс.м);
• Второй – с моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
• Третьей – с дотяжкой в 90°;
• Четвертой — доворот винтов на 90°.

Когда пора менять?

• В замене или ремонте ГБЦ может возникнуть потребность, в случае если вы начали замечать, что увеличился расход горючего или уменьшилась мощность силовой установки.
• Также к неисправностям в системе ГБЦ может привести неправильная сборка и установка клапанов и цилиндров.
• Если вы постоянно заливаете в свой автомобиль бензин низкого качества, то не удивляйтесь тому, что со временем эта система начнет давать сбои и потребуется ее ремонт.
• Появившаяся трещина в блоке не может быть устранена никаким иным способом, как полной заменой этого элемента.
• Симптомом, указывающим на проблемы в ГБЦ, может быть белый дым, идущий из выхлопной трубы, вызвано это попаданием тосола в цилиндры мотора.
• Если на поверхности ОЖ в бачке появились масляные пятна, то это также свидетельствует о том, что необходим ремонт узла. Это связано с тем, что масло теми или иными путями начало попадать туда, где оно не должно быть.
• Нечасто, но иногда через прокладку начинаются прорываться выхлопные газы. Здесь нет иного выбора как демонтаж головки и замена прокладки.
• Съем головки может понадобиться в случае тюнинга ВАЗ 2109, доработки, проблем с заглушками, протяжки болтов или расточки цилиндров.

Также ознакомьтесь

1. При разборе клапанного механизма под тарелку клапана необходимо подложить деревянный брусок.

1. Рассухарить клапан. Достать его из направляющей втулки ГБЦ.

1. Ключом на «13» открутить 2 гайки крепления впускного патрубка.

1. Снять прокладку и патрубок.

Собирать и устанавливать ГБЦ следует в обратной последовательности.

Рекомендации :

1. Стержни клапанов моторным маслом. То же касается и направляющих втулок.
2. Перед установкой удалить с поверхности блока цилиндров грязь, масло, остатки старой прокладки.
3. Заменять прокладку ГБЦ следует по двум особым центрирующим втулкам.
4. Поставить крепежные винты, на ниже представленной схеме показаны 4 приема, как их нужно затягивать.

• Момент первой затяжки винтов – 20 Н.м (2 кгс.м);
• Второй – с моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
• Третьей – с дотяжкой в 90°;
• Четвертой — доворот винтов на 90°.

Ремонт Головки Блока Цилиндров Ваз 2109 Видео

Главный ремонт блок цилиндры на ВАЗ 2109 в домашних условиях

Согласно многолетнему опыту различных автовладельцев, замена головы блок цилиндров

ВАЗ 2109 в большинстве случаев связан с проблемами с прокладками. Но будут и другие, которые вызовут перегрев двигателя, как его называют, даже заклинивание.

Ремонт и утонченность головы блок цилиндров на ВАЗ 2109 возможен любой водитель, но требуются специальные инструменты и некоторые знания о механизме работы этого агрегата. Сейчас все больше и больше тюнинга этого узла, который увеличивает мощность автомобиля. Настройка дома. вариант, если вы сдаете, если у вас есть опыт аналогичной работы. Работа с клапанами и цилиндрами требует специальных знаний и навыков.

Что такое ГБЦ

Головка цилиндров ВАЗ 2109 представляет собой специальный блок, основным назначением которого является закрытие цилиндры

. Непосредственно крепится к блоку с помощью специальных болтов. Головка цилиндров важна тем, что является непосредственным участником многочисленных процессов при работе двигателя. Головки блока цилиндров автомобильных трансмиссий, выпускаемых сегодня, довольно сложные и собраны с большим количеством деталей.

Когда время меняться?

• Возможно, потребуется заменить или отремонтировать головку цилиндров, если вы заметите, что расход топлива увеличился или мощность силовой установки уменьшилась.
• Кроме того, неисправности в системе головок цилиндров могут возникнуть в результате неправильной сборки и установки клапанов и цилиндров.
• Если вы постоянно заправляете некачественный бензин в своем автомобиле, не удивляйтесь, что со временем эта система начнет выходить из строя и ее нужно будет ремонтировать.
• Трещины в блоке не могут быть устранены никакими другими способами, кроме полной замены этого элемента.
• Симптом, указывающий на проблему в головке цилиндров, может быть белым дымом, выходящим из выхлопной трубы, который вызван антифризом, попадающим в цилиндры двигателя.

Белый дым из выхлопной трубы

Если на поверхности охлаждающей жидкости в баке появляются масляные пятна, это также указывает на необходимость ремонта узла. Это связано с тем, что нефть как-то начала попадать туда, где ее не должно быть.
Нередко, но иногда выхлопные газы начинают вытекать через прокладку. Нет другого выбора, кроме как снять головку и заменить прокладку.
Снятие головки может потребоваться при регулировке ВАЗ 2109, доработке, проблем с заглушками, выпускными болтами или отверстиями цилиндров.

Этапы работы

Как мы уже говорили, процесс замены прост, но если вы решите принять его впервые, лучше пригласить кого-нибудь с опытом работы в этом бизнесе. Вам также может понадобиться помощь, если вы решите улучшить производительность вашего двигателя ВАЗ 2109, настроив его с помощью каналов. Замена вилок также нуждается в дополнительной помощи. В этом случае необходимы некоторые навыки, чтобы вытащить старые штекеры и правильно установить новые.

Ремонт головки цилиндров

машинаВАЗ 2108-2109 . Замена сгоревших клапанов. Замена направляющих.

воротник;
отвертка.

Процесс

Перед тем как начать снимать и ремонтировать ГБЦ ВАЗ 2109

, Для выполнения любых подготовительных работ необходимо следовать порядку.

Разведение

1. Прежде всего, снимите корпус воздушного фильтра.

Отсоедините шланги и провода от карбюратора или форсунки.

Далее снимите штаны с коллектора.
Снимаем дистрибьютора.
Откручиваем крышку клапана.
Снимите карбюратор и коллекторы.
Чтобы открутить болты на головке ВАЗ 2109, скорее всего вам понадобится хомут и шестигранник, потому что болты затягиваются с приличным усилием.

Труба похожа на рычаг. Снимите шайбы, которые крепят голову.

Снять головку цилиндров ВАЗ 2109 с силового агрегата.
Снимите прокладку. Прокладка, срок годности которой истек и требует замены

настройки

Опытная настройка, доработка и настройка руководители

ВАЗ 2109 поможет вам полностью раскрыть мощность вашего устройства. Вы, наверное, много слышали об этом, читали или даже смотрели видео онлайн. Как правило, при настройке каналы становятся скучными и сглаженными, что уменьшает турбулентность и снижает мощность. Клапаны меняются на увеличенные и втираются в седла. Регулировка также может означать замену стандартных направляющих клапанов на бронзовые.

Запорная арматура

Управление цепью осуществляется следующим образом:

собранная головка лежит на боку;

Если жидкость не течет через клапаны, это означает, что работа была выполнена эффективно, и клапаны правильно пропущены. После устранения неполадок вы можете приступить к установке головы.

Процесс замены (для 8 клапанного авто)

Процедуру лучше проводить на эстакаде и или смотровой яме. Для работы следует приготовить:

• динамометрический ключ;
• гаечные ключи;
• торцовые головки, в том числе «Torx»;
• отвертку;
• новую прокладку;
• емкость для слива охлаждающей жидкости (ОЖ);
• чистые тряпки.

Процедура замены прокладки ГБЦ на ВАЗ 2114 своими руками состоит из следующих шагов:

1. Сначала необходимо обесточить автомобиль. Для этого отсоединяется минусовая клемма от аккумулятора.
2. Далее следует зафиксировать поршень первого цилиндра в положение ВМТ.
3. Затем сливаем ОЖ в приготовленную тару.
4. После этого нужно стравить давление в топливной системе, если автомобиль был недавно в поездке.
5. На следующем шаге приемную трубу выхлопной системы необходимо отсоединить от выпускного коллектора.
6. Демонтируем крышку ГБЦ. Вместе с ней можно отсоединить ресивер и дроссельный узел, а также впускной и выпускной коллекторы.
7. Ослабив хомут, удерживающий воздухоподводящий патрубок на дроссельном узле, снимаем его с узла вместе со шлангом забора воздуха и корпусом воздухофильтра.
8. На левом торце головки ВАЗ 2114 находятся «массовые провода», которые нужно отсоединить и снять топливную рамку с элементами топливной системы.
9. Открутив крепежные винты, которыми крепится передняя крышка, снимаем ее и ремень ГРМ. Обязательно следует зафиксировать коленвал и распредвал от прокручивания.
10. Далее следует извлечь натяжной ролик и дистанционную шайбу.
11. Открутив крепежный болт снимаем зубчатый шкив распредвала.
12. На следующем этапе снимаем заднюю крышку: сначала откручиваем гайку, удерживающую крышку, а потом остальные крепежные болты.
13. Используя крестовую отвертку, откручиваем винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также подводящие шланги дроссельного узла и отопления,

    Крестовой отверткой ослабляем хомуты

14. Открутив крепежные гайки нужно отсоединить от топливных трубок шланги слива и подачи топлива.
15. Далее, с помощью шестигранника нужно открутить 10 болтов крепления. Желательно их проворачивать последовательно на половину оборота по определенной схеме. Благодаря этому снимается напряжение и исключается деформация крышки. Затем следует вытащить винты вместе с шайбами.

    Откручиваем шестигранником 10 болтов

16. На следующем этапе демонтируется ГБЦ вместе с прокладкой.
17. Далее, обязательно нужно очистить соприкасающиеся поверхности от загрязнений и металлической стружки. Кроме того, следует проверить, чтобы в резьбовых отверстиях крепежных болтов головки отсутствовало масло.
18. Устанавливаем новую прокладку с учетом 2-х центрирующих втулок так, чтобы отверстие, имеющее медную окантовку, предназначенное для прохождения масла, находилось между третьим и четвертым цилиндрами.

    Устанавливаем новый расходник с учетом направляющих

19. Прежде чем устанавливать ГБЦ необходимо проверить, чтобы на 1-м цилиндре были закрыты оба клапана.
20. Далее, винты вставляем в отверстия и закручиваем в четыре этапа соответственно указанной ниже схеме.

    Схема закручивания болтов крепления головки На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.

21. Установив на место головки блока цилиндров, следует присоединить в обратной последовательности все шланги и подключить провода и разъемы датчиков. Устанавливая шкив распредвала, следует проследить, чтобы выступающая часть ступицы была обращена к двигателю.
22. Далее, необходимо проверить и отрегулировать при необходимости зазоры в приводе клапанов. После установки ремня ГРМ поверить его натяжку.

Признаки пробитой прокладки ВАЗ 2109

Регламентов замены прокладки не существует, поскольку хорошая и качественно выполненная деталь может служить довольно долго вплоть до демонтажа головки. Но следить за ее состоянием необходимо, а сложность в том, что повреждение прокладки редко проявляется внешне. Масляные потеки и потеки антифриза не всегда могут сигнализировать о повреждении прокладки. Но есть ряд безусловных признаков того, что прокладка нуждается в срочной замене.

1.  Суспензия в картере двигателя. Это определяется при проверке уровня масла. На контрольном щупе вместо чистого или даже темного масла появляется водянистая суспензия темно-коричневого цвета. Охлаждающая жидкость может быть вытеснена в систему смазки, там она перемешивается с маслом, но смесь не может быть однородной и выглядит, как суспензия. Первый признак утечки антифриза в картер — увеличивающийся уровень масла.
2.  Маслянистые пятна в расширительном бачке охлаждающей жидкости. Та же история — масло попало в антифриз, но раствориться там оно не может, поэтому выглядит, как пятна на поверхности. Это тоже сигнал к тому, что прокладка пробита.
3. Падение компрессии в определенном цилиндре или в двух соседних. Чаще всего это случается, когда прокладка попросту не качественная и прогорает в месте герметизации цилиндра. Прогореть она может где угодно, по периметру камеры сгорания — как наружу блока, так и в каналы. Наружный прогар слышен сразу по звуку. Поэтому такую неприятность нужно устранять немедленно.

Разборка головки блока цилиндров Ваз 2109 Лада Самара

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2109 (Лада Самара) 1987+ г.в.
3. Разборка головки блока цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ ↓ Комментарии ↓ 1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 2. Эксплуатация автомобиля 2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол 3. Техническое обслуживание автомобиля 3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп 4. Уход за автомобилем 4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля 5. Неисправности в пути 5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса 6. Ходовая часть 6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 7. Рулевое управление 7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг 8. Тормозная система 8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов 9. Электрооборудование 9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая) 10. Кузов 10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10.3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь 11. Двигатель и его системы 11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора 12. Трансмиссия 12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес 13. Приложения 13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля

Ваз 2108 -99

ВАЗ 2109-08 порядок сборки головки цилиндров

Монтаж головки блока цилиндров Толкатель клапана с установленной регулировочной шайбой. положение кулачков первого цилиндра при монтаже распределительного вала на опоры головки блока.

Перед монтажом распределительного вала подложите под головку блока деревянные подкладки, чтобы избежать дефекты клапанов.

В качестве запасных звеньев поставляются уплотнительные прокладки впускной трубы и выпускного коллектора, изготовленные из материала разной толщины, следовательно при монтаже новых прокладок проверьте, чтобы их толщина была одинакова.

Не закручивайте свечи слишком сильно, так как в изоляторе свечи могут исправлять трещины. Момент затяжки свечей 31-39 Н·м (3,1-3,9 кгс·м).

1. Поставьте опорную шайбу (тарелку) пружин клапана. 2. Напрессуйте с помощью оправки маслоотражательный колпачок на направляющую втулку клапана (на фотографии оправка не показана). 3. Смажьте моторным маслом вал клапана и введите его в направляющую втулку соответствующего цилиндра (по меткам, нанесенным при разборке).

4. Подложите под клапан подходящий упор. 5. Переверните головку блока и введите внутреннюю и наружную пружины клапана. 6. Поставьте на пружины тарелку пружин клапана. 7. Поставьте инструмент для сжатия пружин клапанов 8. Для комфорта установки приклейте консистентной смазкой сухарь к тонкой отвертке. Сдавите пружины клапана приспособлением, чтобы освободить проточки под сухарь на стержне клапана. Введите сухарь в проточки. 9. Таким же образом введите второй сухарь и, постепенно ослабляя нажим на ручку приспособления, разожмите клапанные пружины, чтобы сухари вошли в проем тарелки пружин клапанов. Демонтируйте инструмент. Аналогичным образом поставьте остальные клапаны. 10. Простучите молотком через металлический вал по торцам стержней каждого из клапанов, чтобы сухари встали на область. 11. Введите регулировочные шайбы в толкатели в соответствии с метками, сделанными при разборке. Шайбы вставляются в толкатель той стороной, где выгравировано значение толщины шайбы. 12. Смажьте моторным маслом и поставьте толкатели в соответствующие цилиндры (по меткам, сделанным при разборке). 13. Смажьте опоры распределительного вала в головке блока и регулировочные шайбы толкателей моторным маслом (см. примечание). Замечание

Перед монтажом распределительного вала смажьте все опоры моторным маслом. 14. Поставьте распределительный вал на опоры так, чтобы пара кулачка первого цилиндра были направлены вверх. При этом кулачок привода топливного насоса обязан быть со стороны шпилек крепления распределителя зажигания. 15. Смажьте шейки и кулачки распределительного вала моторным маслом. 16. Наложите тонкий покрытие герметика на плоскость головки, сопрягающейся с корпусами подшипников в зоне крайних опор распредвала 17. Смажьте моторным маслом опоры распределительного вала в корпусах подшипников. 18. Поставьте корпуса подшипников на головку блока и зажмите гайки их крепления в предписанном порядке моментом 18,7-23,0 Н·м (1,87-2,30 кгс·м). 1 – наружная сторона сальника 2 – рабочая край сальника 3 – шейка распределительного вала

19. Смажьте область посадки сальника в головке блока и на распределительном валу моторным маслом. 20. Сальник распределительного вала устанавливается с помощью особой оправки. При отсутствии оправки насадите сальник на распределительный вал до посадочного места на валу. Далее заостренной палочкой из мягкого дерева аккуратно заправьте рабочую кромку сальника на шейку вала. 21. Аккуратно задвиньте сальник до ограничения. 22. Поставьте на шпильку натяжной ролик и накрутите гайку крепления, не затягивая ее. 23. Заверните датчик температуры охлаждающей жидкости. 24. Поставьте уплотнительные прокладки впускной трубы и выпускного коллектора (см. предупреждение). 25. Поставьте на шпильки впускную трубу. 26. Поставьте на шпильки выпускной коллектор. 27. Заверните девять гаек крепления впускной трубы и выпускного коллектора моментом 21-26 Н·м (2,1-2,6 кгс·м). 28. Поставьте на шпильки патрубок забора теплого воздуха и рым. 29. Заверните гайку крепления патрубка и рыма. 30. Заверните две оставшиеся гайки крепления патрубка. 31. Заверните датчик контрольной лампы аварийного давления масла. 32. Поставьте теплоизоляционный щиток карбюратора на шпильки и заверните две гайки его крепления. 33. Зажмите гайку крепления щитка на штуцере. 34. Заверните свечи зажигания. 35. Поставьте прокладки карбюратора. 36. Поставьте карбюратор на шпильки и заверните четыре гайки его крепления моментом 13-16 Н·м (1,3-1,6 кгс·м). 37. Заверните винт крепления штуцера подогрева карбюратора.

Порядок замены прокладки головки блока цилиндров на ВАЗ 2109-2108

Прокладка может остаться как на поверхности головки, так и прилипнуть к самому блоку. Можно попытаться снять ее руками без использования каких-либо инструментов, а если не получится — аккуратно можно поддеть плоской отверткой, не повредив поверхности детали.

Осмотрите внимательно поверхность ГБЦ и если на ней обнаружатся выраженные следы коррозии, особенно в непосредственной близости к каналам охлаждающей жидкости, в таком случае необходимо произвести ее ремонт: фрезеровка, шлифовка и т.д. Если все в норме, то удаляем следы старой прокладки, используя специальные средства:

Ждем несколько минут, пока все это дело откиснет и удаляем остатки, которые не поддались химии, если таковые остались, лезвием бритвы. Потом все насухо вытираем и можно даже обезжирить, чтобы никаких посторонних следов на поверхности не осталось:

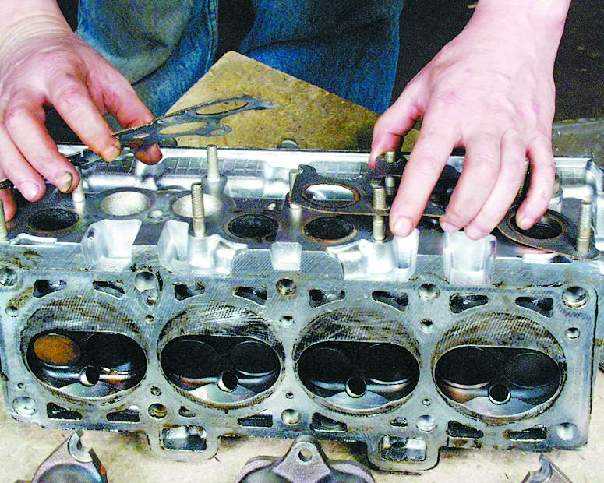

Блок двигателя также необходимо очистить, после чего установить на него новую прокладку

Важно, чтобы отверстия в прокладке совпали с направляющими, которые расположены по углам блока:

Когда пора менять?

• В замене или ремонте ГБЦ может возникнуть потребность, в случае если вы начали замечать, что увеличился расход горючего или уменьшилась мощность силовой установки.
• Также к неисправностям в системе ГБЦ может привести неправильная сборка и установка клапанов и цилиндров.
• Если вы постоянно заливаете в свой автомобиль бензин низкого качества, то не удивляйтесь тому, что со временем эта система начнет давать сбои и потребуется ее ремонт.
• Появившаяся трещина в блоке не может быть устранена никаким иным способом, как полной заменой этого элемента.
• Симптомом, указывающим на проблемы в ГБЦ, может быть белый дым, идущий из выхлопной трубы, вызвано это попаданием тосола в цилиндры мотора.

Белый дым из выхлопной трубы

• Если на поверхности ОЖ в бачке появились масляные пятна, то это также свидетельствует о том, что необходим ремонт узла. Это связано с тем, что масло теми или иными путями начало попадать туда, где оно не должно быть.
• Нечасто, но иногда через прокладку начинаются прорываться выхлопные газы. Здесь нет иного выбора как демонтаж головки и замена прокладки.
• Съем головки может понадобиться в случае тюнинга ВАЗ 2109, доработки, проблем с заглушками, протяжки болтов или расточки цилиндров.

Когда необходимо делать затяжку?

На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины.

По каким причинам может возникнуть необходимость подтяжки:

1. Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
2. Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
3. Двигатель отработал определенное время.

Читать далее: Проверка и калибровка приборов

Лада 2108 LS 1300 S Бортжурнал Головка блока цилиндров 21083 на блок цилиндров ВАЗ 2108 и ВАЗ 21081

Лада 2108 Хаки Бортжурнал распорка задних стоек ваз 2108, 2109, 21099

ГБЦ 21081 устанавливали на блоки 2108 и 21081 (1300 и 1100), ГБЦ 21083 устанавливают на блок 21083 (1500). До 1991 года на блок 21083 устанавливалась головка 2108, которая полностью аналогична своими характеристиками ГБЦ 21083. В ГБЦ 21081 два резьбовых отверстия под шпильку натяжного ролика зубчатого ремня. Так как высота блока цилиндров разная, а ремень ГРМ применяется одного типа (111х19) на двигателях, то устанавливать шпильку необходимо:-для двигателей 1300 в левое резьбовое отверстие (если смотреть на блок с торца), которое ближе к салону;-для двигателя 1100 в правое, которое ближе к радиатору.

ГБЦ мотора 21083 (1500) подходит для двигателей 2108 и 21081, так как посадочные места одинаковые. С ГБЦ «1500» увеличивается мощность и крутящий момент на 3-6% двигателей «1100» и «1300».

Однако если все-таки устанавливать головку от «1500» на более «слабых» родственников, то стоит уделить внимание натяжению и установке ремня ГРМ. Если при установке фаз газораспределения ошибиться хотя бы на один зуб, то впускные клапана увеличенного диаметра могут коснуться днища поршня, при этом большая вероятность повреждения клапанов и поршней, что влечет за собой ремонт двигателя

На днище поршня мотора 21083 предусмотрены специальные выемки в которые попадают тарелки клапанов при обрыве зубчатого ремня или неправильно установленных фазах. На поршнях двигателей 21081 и 2108 изначально выемки не делались.

На более поздних двигателях появились небольшие выемки, предотвращающие встречу клапанной тарелки и поршня при смещении фаз, но не более чем на 2 зуба по шкиву распредвала. Сделать выемки глубже — на весь ход клапана, либо шире — под впускные клапана ГБЦ 21083, диаметр которых 37 мм вместо 35 мм, нецелесообразно. Это невозможно так как в двигателях 1100 и 1300 поршни в блоке поднимаются высоко и не достают до привалочной плоскости блока на расстояние в два раза меньше чем у двигателя 1500. Если сделать выемки на полный ход клапанов, как это сделано на поршнях от 1500, то они получились бы слишком глубокими, тем самым повлияли бы отрицательно на сгорание рабочей смеси. Что в свою очередь вызовет потерю мощности. Поэтому мастере — кулибины которые протачивают выемки в стандартных поршнях скорее не повышают ресурс двигателя, а снижают его. Днище поршня в местах выемок становится тоньше, поршень быстрее прогорит, чем получит повреждения от оборванного ремня.

Видео «Как снимается головка на автомобиле ВАЗ»

В этом видео мастер покажет как правильно и быстро снять ГБЦ на ВАЗ 21099 своими руками. На автомобиле ВАЗ 2109 головка снимается аналогично.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Не держит ручник ваз 2110 даже после натяжки

Какие жиклеры ставить на карбюратор ваз 21083

Электросхема, предохранители и реле ВАЗ 2101

Приборная панель ваз 21214 нива инжектор

Таблица регулировки клапанов ВАЗ

Где на ваз 2107 находится реле стартера

Дворники на ваз 2110 перестали работать

Как заварить редуктор на ваз 2106

Порядок замены прокладки головки блока цилиндров на ВАЗ 2109-2108

Прокладка может остаться как на поверхности головки, так и прилипнуть к самому блоку. Можно попытаться снять ее руками без использования каких-либо инструментов, а если не получится — аккуратно можно поддеть плоской отверткой, не повредив поверхности детали.

Осмотрите внимательно поверхность ГБЦ и если на ней обнаружатся выраженные следы коррозии, особенно в непосредственной близости к каналам охлаждающей жидкости, в таком случае необходимо произвести ее ремонт: фрезеровка, шлифовка и т.д. Если все в норме, то удаляем следы старой прокладки, используя специальные средства:

Ждем несколько минут, пока все это дело откиснет и удаляем остатки, которые не поддались химии, если таковые остались, лезвием бритвы. Потом все насухо вытираем и можно даже обезжирить, чтобы никаких посторонних следов на поверхности не осталось:

Блок двигателя также необходимо очистить, после чего установить на него новую прокладку

Важно, чтобы отверстия в прокладке совпали с направляющими, которые расположены по углам блока:

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

1. Во-первых, нужно снять корпус воздушного фильтра
2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
3. , хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

После чего нам открывается следующая картина:
