Восстановление вала ведущей коробки передач

Снятие коробки передач ВАЗ 2109

Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).

слить масло с коробки, сорвать гайки приводов и колеса. Если снятие происходит на яме, необходимо поддомкратить и вывесить переднюю часть автомобиля на «козелках» или других надежных подставках. Обязательно нужно отключить клеммы аккумулятора. Следующий порядок таков:

– снимаем трос сцепления

отключаем трос спидометра;

– на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);

– срываем и снимаем левую продольную растяжку;

– с помощью помощника, выдернуть привода из коробки – один натягивает монтировкой внутреннюю гранату

(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);

– открутив центральные гайки приводов, снять их;

отключить массовый провод

и разъем датчика включения задней скорости

от коробки, защитный кожух маховика снизу

и отсоединить кулису переключения передач (предварительно наметив положение);

– затем поочередно открутить четыре точки крепления коробки передач к двигателю;

– обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;

– придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;

– вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;

– при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления

Трудно или с хрустом включается передача

Проблема является следствием выхода из строя синхронизаторов. Зачастую изнашиваются синхронизаторы первой и второй передачи. Сперва водитель замечает трудности при включении нужной скорости. Затем все это начинает сопровождаться хрустом, как на 53-м ГАЗоне. Насильно давить на рычаг не стоит – так вы повредите блок шестерен. Если наблюдается проблема с синхронизаторами, используйте двойной выжим с перегазовкой. Только так вы сохраните элементы КПП, двигаясь до места ремонта.

Если коробка при движении начинает стучать, скорее всего, сломался зуб шестерни вала или главной пары. Элемент ремонту не подлежит и меняется целиком.

Возможные причины поломок КПП ВАЗ 2109

Как и любое другое устройство, коробка передач «девятки» со временем начинает выходить из строя. Немалую роль при этом играет и качество запчастей, которые используются при ремонте. Если придерживаться рекомендаций производителя, то ремонт КПП ( в том числе и профилактический, при отсутствии поломок) следует производить каждые 50 000 км. Рассмотрим главные причины поломок коробки передач соответственно перечисленным выше «симптомам»:

«вылетающая передача»

Скорее всего, сильно изношен блок шестерен вылетающей передачи. Возможен износ замков на муфте или шестеренке, эти детали потребуется заменить. Главная причина – систематическое нарушение правил эксплуатации, неправильный выбор скоростного режима, слишком резкое переключение, неправильно отрегулированное сцепление.

шум коробки при работе на нейтральной передаче

Любая КПП имеет определенный порог шумности, который не может быть показателем поломки, ни одна коробка не работает абсолютно бесшумно. Повышенный уровень шума может указывать на необходимость замены масла в коробке или его недостаточный уровень. Кроме того, шум может возрастать при нестабильной работе двигателя. Например, если на авто был установлен спортивный распредвал, и КПП не входит в резонанс с ним.
Для более точной диагностики рекомендуется браться на ближайшую СТО, так как коробка может шуметь по множеству причин, в том числе и не связанных с самой КПП.

передача включается с хрустом, включение передачи затруднено

Если КПП имеет приличный пробег, то причина, скорее всего, в износе синхронизатора. Его необходимо срочно заменить, так как ситуация чревата выходом из строя всего блока шестерен. Когда коробка новая, или синхронизатор недавно меняли, то передачи тоже могут включаться туговато – это нормально.

передача включается нечетко, включение требует усилий

Трудности при включении передачи могут объясняться, как уже говорилось выше, заменой синхронизатора. Со временем детали прирабатываются и переключение производится без усилий. Сразу после замены синхронизатора не рекомендуется резко включать передачи, выдерживать небольшие паузы при переключении. Передача все-таки не включилась – используйте двойной выжим. Если передача включается нечетко, это может указывать на неисправность в механизме выбора передачи а также с неправильной регулировкой кулисы, либо же ее опоры. Для точного определения причины нужен осмотр кулисы.

люфт коробки передач – болтается рычаг переключения

В первую очередь проверьте состояние «карданчика» (шарнира КПП). Очень часто причиной люфта служит конусный болт крепления который может раскручиваться.
Люфт может возникать и в самой кулисе в результате ее износа. В этом случае необходимо заменить кулису. Кроме этого, может лопнуть возвратная пружина. Эта деталь находится в механизме выбора передач – потребуется ремонт КПП с заменой пружины.

«звенит» кулиса

Следует отметить, что это очень распространенный недостаток всех отечественных автомобилей, очень часто возникающая после ремонта ходовой части. Иногда бывает наоборот – после ремонта лязг пропадает (если он имел место на новом авто). Причина может заключаться в заводском дефекте, который признают даже представители АвтоВАЗа.

Кроме этого причина может заключать в вибрации двигателя + коробки, которая передается на кулису. Звон может быть связан с кузовом авто или неправильным выбором точек опоры. В таких случаях предпринимаются попытки устранить звон путем установки уплотнительного кольца возле кулисы (актуально только для ВАЗ 2108-2115).

утечка масла из коробки

Возможные причины – плохое крепление крышки картера, потеря герметичности сальников валов. Кроме этого, возможно, нужно заменить сальник коробки или банально закрутить сливную пробку. Не мешает также осмотреть корпус КПП на наличие повреждений и трещин.

Полезные советы

Крайне важно следить за исправностью КПП, а в случае обнаружения признаков поломки незамедлительно их устранять. Своими руками или с помощью автосервиса — это уже ваше личное решение

Эксплуатируя автомобиль в условиях города, переключать передачи приходится чаще. Потому тут рекомендуется использовать моторное масло. Так эффективность синхронизаторов сохраняется дольше. Для трасс лучше подходит трансмиссионное масло, повышающее ресурс подшипников, шестеренок, хотя синхронизатор служит меньше.

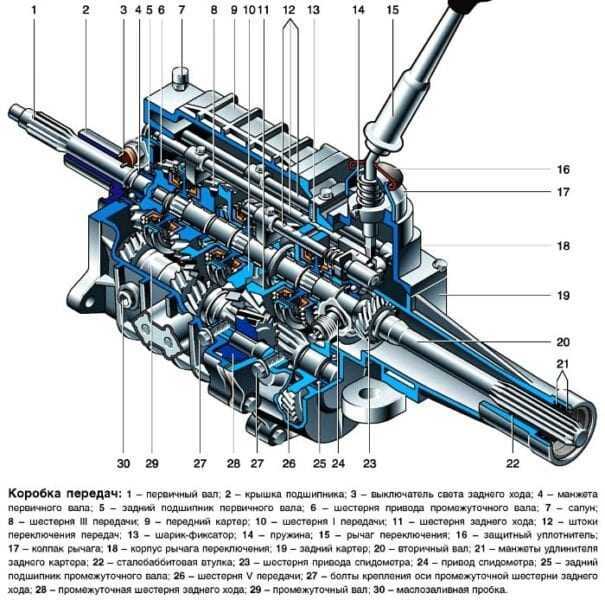

Внутреннее устройство коробки

Установка коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите от загрязнений картер коробки передач. Вам необходимо выполнить следующие действия:

1. Поднять коробку передач, чтобы первичный вал был примерно по центру маховика. Одновременно с этим нужно установить правую гранату в отверстие.
2. Установить первичный вал в отверстии маховика. При необходимости можно прокрутить его, чтобы он установился на шлицы.
3. Притянуть картер коробки передач к двигателю как можно ближе. Делайте это как можно равномернее, чтобы не шла КПП наперекос.
4. Наживить три болта и гайку крепления коробки передач.
5. Установить левый внутренний ШРУС в отверстие.
6. Поставить на место подушки, кулису, стартер, подключить все провода.
7. Установить на свои места тросы сцепления и привода спидометра.

После этого можно собрать левую сторону подвески, установив на место шаровую опору и закрепив ее двумя болтами. На поворотный кулак наденьте рулевой наконечник и закрутите гайку. Зафиксируйте ее при помощи шплинта. Затяжку ступичной гайки необходимо производить только после того, как установите автомобиль на колёса. Вот как снять коробку передач на ВАЗ-2109, процедура несложная, но нужна сноровка – процесс может затянуться на пару дней, если нет опыта.

Post Views:
638

Самостоятельный ремонт МКПП

Необходимость провести ремонт механической коробки передач (своими руками или на СТО) возникает в том случае, когда исключены все перечисленные выше причины, по которым могут возникать сбои в работе агрегата. Простыми словами, если сцепление  и уровень масла в норме, а также нет проблем с механизмами выбора и включения передачи, тогда сама коробка передач нуждается в ремонте.

Еще на проблемы именно с КПП указывают определенные признаки (например, передачи не переключаются, не включаются только отдельные передачи, проблемы четко выражены на конкретной одной или двух передачах,  передачу «выбивает» на ходу и т.д.).

Такие симптомы могут говорить о том, что изношены шестерни, подшипники, синхронизаторы КПП и т.д. В любом случае, коробку нужно снимать, выполнять разборку, дефектовку и последующий ремонт.

При наличии гаража, инструментов и опыта вполне можно самостоятельно выполнить ремонт МКПП. Желательно также выполнять работы с помощником, так как процесс демонтажа, а также разборки и сборки КПП достаточно сложный и трудоемкий. В общих чертах:

Для снятия МКПП с автомобиля нужно отсоединить все элементы, подключенные к агрегату (тросы, планки и т.д.);
Затем потребуется слить масло из коробки передач;
Далее под колеса ставятся противооткатные упоры, отсоединяются клеммы АКБ;
Теперь снимаются все элементы, которые могут мешать при снятии коробки;
Далее под ДВС и КПП ставятся подпоры, чтобы тяжелые агрегаты не сорвало под собственным весом при проведении демонтажа;
На авто с передним приводом требуется снять колеса и затем шрусы. На заднеприводных машинах снимается карданный вал;
Далее коробка снимается с опорных подушек и отсоединяется от мотора;
После демонтажа коробку нужно очистить от грязи, затем производится разборка агрегата

Сначала снимается «колокол», откручивается крышка пятой передачи;
В рамках проведения дефектовки нужно обратить внимание на вилку передач, так как при заметных признаках износа нужна замена элемента;
Также извлекаются валы, шестерни и шлицы осматриваются на предмет выработки и повреждений. Изношенные детали требуют замены;
Часто замена деталей в механической коробке передач сопровождается установкой новых шестерней, подшипников, валов и ряда других элементов, так как без явных повреждений визуально их состояние определить трудно

Все детали проверяются на биение;
После того, как переборка коробки окончена, осуществляется сборка и установка МКПП на машину. Данные действия выполняются в порядке, обратном снятию. Также нужно помнить, что  при сборке  в места соединений  деталей и элементов наносится герметик (например, перед закрытием крышек, при установке поддона КПП и т.д.).

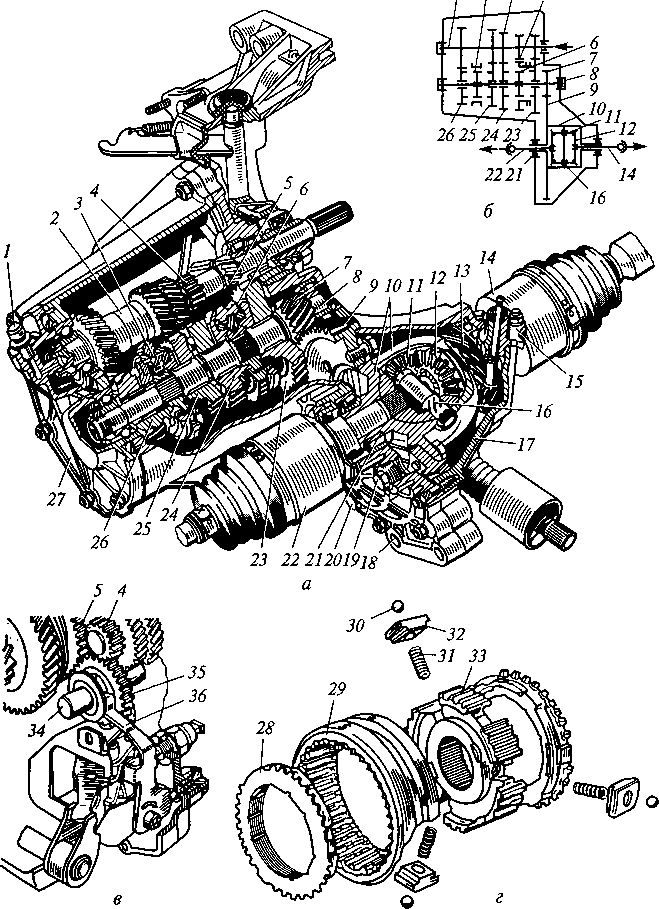

Конструкции КП автомобиля ВАЗ 21099

Итак:

• На первичном валу поз. 23 (рис. 1) расположен блок ведущих шестерен, которые постоянно находятся с ведомыми шестернями передач в зацеплении, при движении вперед.
• На вторичном валу поз. 33 расположены ведомые шестерни на игольчатых подшипниках. На нем же расположены два синхронизатора.
• Вторичный вал изготовлен совместно с ведущей шестерней основной передачи. Двухсателлитный дифференциал, к фланцу коробки которого прикреплена ведомая шестерня поз. 34 основной передачи.

Рисунок 1. Основные узлы и детали коробки передач автомобиля ВАЗ 21099

Подшипники дифференциала устанавливаются с натягом, который регулируется подбором разной толщины колец поз. 4.

Причины, вызывающие неисправность КП и методы их устранения

Для каждого автомобиля есть справочник по уходу за ним, где имеется определенная инструкция по устранению некоторых неполадок.Итак:

Шум в КП.

Причинами могут быть:

1. износ зубьев на шестеренках;
2. износ подшипников;
3. возможно, понизился уровень масла в коробке.

Устранение неисправностей:

1. доливается масло;
2. меняются изношенные детали и подшипники;
3. при необходимости заменятся поврежденные сальники.

Возникают трудности при переключении передач.

Причинами могут быть:

1. не полностью выжимается сцепление;
2. произошла деформация тяги, управляющей механизмом осуществляющим переключение передач;
3. деформация реактивной тяги;
4. ослабились винты крепящие шарнир или рычаг штока выбирающего передачи;
5. неправильно выбрана регулировка привода, осуществляющего переключение передач;
6. вышли из строя пластмассовые детали в приводе, переключающем передачи.

Устранение причин:

1. если возможно, выпрямляются тяги, при необходимости они подлежат замене;
2. затягиваются винты;
3. регулируется привод переключения передач;
4. заменяются поврежденные детали.

Коробка передач ваз 21099 ремонт – износ штоков и вилок для переключения передач

Передачи самопроизвольно выключаются.

Причинами могут быть:

1. повреждены или износились торцы зубьев синхронизаторов на муфте и шестерне;
2. появились трещины или расслоение резины, возникшие на задних опорах, которые создали на них повышенное колебание силового агрегата;
3. неправильная регулировка привода переключающего передачи или неправильно натянут защитный чехол тяги вызывают недовключение передач.

Устранение причин:

1. заменяются поврежденные и изношенные детали;
2. регулируется привод;
3. поправляется чехол на тяге.

При включении передач возникает шум или треск.

В этом случае:

1. недостаточное выключение сцепления;
2. износилось блокирующее кольцо синхронизатора включаемой передачи.

Устраняется заменой блокирующего кольца.

Утечка масла.

Причинами могут быть:

1. износились сальники первичного вала;
2. изношен шток выбора передач;
3. вышел из строя уплотнитель валика привода спидометра:
4. произошло ослабление крепления картера или крышки на КП;
5. повредился герметик под крышкой;
6. ослабилось крепление, которое закрывает сливное отверстие.

Устранение причин:

1. необходимо заменить: сальники, герметик, прокладки;
2. подтянуть болты и гайки;
3. подтянуть сливную пробку.

Вылетает передача

Если во время движения у вас вылетает скорость, скорее всего, изношен блок шестерен. Также выходят из строя замки на шестерне и муфте. Данные элементы меняются целиком на новые.

Стоит отметить, что передача на «девятке» может вылетать и по причине слишком быстрого переключения. Завод-производитель рекомендует выдерживать двухсекундную паузу при переходе на повышенную скорость. Если игнорировать эту проблему и далее, можно столкнуться с выходом из строя синхронизаторов.

Каждая коробка имеет свой предел шумности, который не является симптомом неисправности. В трансмиссии есть шестеренки, что постоянно трутся между собой. И какой бы технологичной ни была конструкция, полностью исключить звук невозможно. Что касается 5 КПП ВАЗ-2109, ее регламент шума составляет 78 Дб. Все, что выше – приравнивается к неисправности. А шуметь коробка может из-за недостаточного уровня масла в коробке. Как известно, трансмиссионное масло имеет большую вязкость, нежели моторное. И оно не разбрызгивается насосом. Это масло находится в картере КПП. Шестерня при вращении сама макается в смазку. Если уровень жидкости ниже допустимого, элемент будут работать «на сухую». Это влечет за собой повышенный износ шестерен, их выработку. В результате даже при возобновлении уровня масла проблема не исчезнет.

Ремонт, сборка и установка коробки

Ремонт коробки заключается в замене неисправных деталей. Специалисты советуют заменять также основные подшипники на новые. Это 2 роликовых конусных дифференциальных, роликовые подшипники валов, верхние шариковые и игольчатые подшипники. Рекомендовано заменять ось сателлитов с сателлитами и шестернями полуосей. Даже при отсутствии видимых повреждений и утечек желательна замена сальника КПП. Это уязвимая деталь.

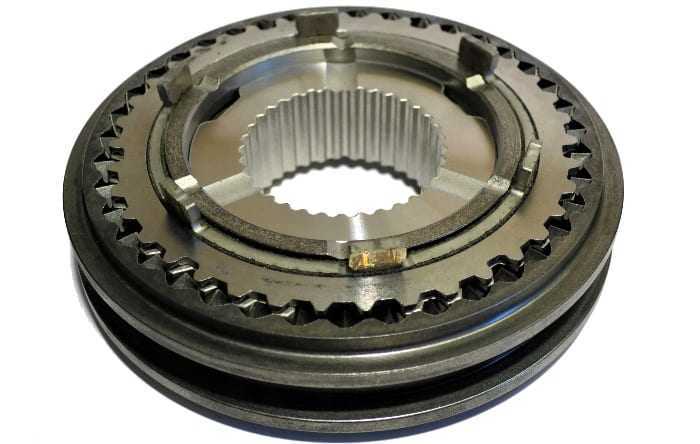

Важно сохранять в исправном состоянии кольца синхронизаторов, ведь они отвечают за выравнивание частоты вала и шестерни при переключении. Поэтому их тоже лучше заменить

Устанавливать новые вилки тоже будет разумно, ведь от них зависит отсутствие люфта.

Новые запчасти готовы, теперь выполняется сборка коробки передач. Начинаем со сборки валов, а дальше повторяем все выполненные при разборке действия в обратной последовательности. При сборке обязательно использование герметика и фиксатора резьбы (клея), особенно в соединениях с наибольшей нагрузкой.

Далее заливаем новое трансмиссионное масло (желательно GL-4 или GL-4/5) и устанавливаем КПП обратно на автомобиль.

Разборка кпп переднеприводного ваза старого образца не тросовая.

Прежде всего сняв пыльник, вынимаем вилку сцепления. Для этого ударяем по вилке вверх и выбив пластмассовую заглушку вынимаем ее. Затем можно сразу снять направляющую выжимного подшипника, открутив 3 болта на М6.

Положив кпп на бок откручиваем гайки крышки и картера кпп. Затем ударив по отливам крышки снимаем ее. Бывает что это не так то просто сделать. Если коробка старая, много лет не разбиралась и к тому же активно купалась в зимних соляных растворах то коррозия намертво прихватывает отверстие крышки и шпильки. Эти отливы крышки мгновенно ломаются. Я в таком случае грею ацетиленовой горелкой, постепенно раскачиваю и снимаю. Лучше средства нет.

Ну эта коробка с почти новой Приоры, потому проблем не возникло. Далее нужно открутить две гайки валов. Для начала нужно зафиксировать валы от проворачивания. Для этого включаем какую нибудь передачу, затем открутив болт вилки 5-й передачи осаживаем муфту с вилкой вниз. То есть включаем одновременно 2 передачи.

А вот дальше все зависит от вашего оборудования. С гайковертом на тысячу ньютонов все легко и просто, можно даже не стопорить валы. Если же крутить головкой вручную то здесь вот в чем проблема: если разрушены подшипники валов, то эти валы болтаются и при попытке отвернуть шестерни 5-й передачи будут расходиться и запросто могут зубья выкрошиться. Но даже если подшипники целые, не следует слишком резко дергать воротком пытаясь сорвать гайки. Бывали случаи когда от резкого рывка выламывались зубья шестерни 5-й передачи.

Установка КПП обратно

Сборка коробки передач:

• меняем все нерабочие элементы;
• рабочие очищаем тряпкой;
• проводится сборка;
• детали с резьбой обезжириваем;
• при необходимости смазываем элементы;
• меняем прокладки;
• шарики и подшипники вставляем на места;
• собираем синхронизатор;
• ставим на место все пружины, закручиваем болты. При сборке смазываем герметиком все соединения;
• закрепляем коробку к двигателю;
• заливаем масло;
• подключаем аккумулятор;
• заводим машину, проверяем.

Регулировка КПП ВАЗ 21099 проводится по ходу сборки. Также после установки коробки переключения передач нужно провести регулировку рычага КПП

Важно правильно отрегулировать коробку и рычаг переключения передач

Следует помнить, что профилактика может помочь избежать ремонт и неприятности в пути. Бережное отношение к КПП – залог её длительной эксплуатации.

Что же выбрать

Устройство коробки передач ВАЗ 2109 несовершенно, но это не является весомым поводом менять ее полностью. Сама конструкция надежна, лишь требует некоторых доработок. Оптимальным вариантом является замена проблемной детали, которая становится причиной частых поломок узла, либо установка новых компонентов.

Есть много советов и довольно детальных инструкций того, как самостоятельно заменить деталь узла или весь узел целиком, но делать этого не нужно, если вы не знаете архитектуру автомобиля. При проведении многих работ требуется практика и четкое знание дела, поэтому лучше доверьте работу мастерам в СТО.

Если требуется улучшить механизм переключения передач ВАЗ 2109, то перед его доработкой надо докупить некоторые детали и заменить ими заводские. Такой вариант решения проблем является наиболее дешевым и простым. Установка АКПП на ваз 2109 не всегда является оправданной. Такая доработка упростит управление автомобилем, слегка увеличит рабочий ресурс узла и позволит плавно переходит от одного скоростного режима к другому. С другой стороны, ремонт, обслуживание и установку автоматики потянет не каждый владелец девятки, поэтому с учетом расходов это решение не является эффективным.

Ремонтные работы

Чаще происходит, когда владелец ремонтирует свой автомобиль сам, а потом, в лучшем случае, везет его (или в худшем – буксирует) в сервисный центр к техникам.

Ремонт КПП машины ВАЗ-2109 можно выполнить своими руками, но только если вы уверены в своих силах.

Эта проведения работы:

1. Первым делом демонтируйте из машины устройство подлежащее переборке.
2. Избавьте от загрязнений простыми соляркой и ветошью.
3. Удалите щуп указывающий уровень масла.
4. Картер сцепления установите в вертикальном положении, открутив две гайки третьего крепления кронштейна на тросе сцепления.
5. Снимите кронштейн второго троса.
6. Открутите остальные крепежные элементы с задней крышки и снимите ее.
7. Избавьтесь от болта вилки пятой передачи.
8. Зафиксируйте валы, чтобы они не поворачивались.
9. Открутите крепление первичного и вторичного вала.
10. Удалите шестерню 5-й передачи и не забудьте о синхронизаторе с вилкой со вторичного вала, которые тоже необходимо снять.
11. С синхронизатора снимите пластину опоры и удалите вилку из паза муфты.
12. Потом удалите шестерню с одним кольцом.
13. Снимите с вторичного вала втулку.
14. С первичного вала удалите шестерню.
15. Открутите отверткой винты и снимите упорную шайбу с вторичного вала.
16. С подшипников валов снимите кольца стопоры.
17. Удалите фиксирующие элементы и бережно извлеките их шарики.
18. Открутите пробку заднего входа и снимите кольцо уплотнения.
19. Извлеките пружину, а затем – шарик, слегка наклонив изделие.
20. Демонтируйте гайки и болты крепления картера.
21. Разделите картеры между собой с помощью плоской отвертки.
22. В правильной последовательности, как показано на фото, открутите болты вилок переключения передач.
23. Поднимите шток первых передач, чтобы он вышел из опоры. Поворачивайте его по направлению часовой стрелки, чтобы вышла головка из сцепления блокировочной скобы.
24. Снимите шток с вилкой после поворота штока 3-4-й передач.
25. Поверните шток 5-й и выньте его.
26. Извлеките ось шестерни заднего хода.
27. Переместите до упора шестерню заднего хода, поверните на 30-40о и снимите промежуточный элемент.
28. Удалите первичный и вторичный вал.
29. Извлеките дифференциал из картера.
30. Отверните болты и снимите механизм передач.
31. Выньте магнит.
32. Избавьтесь от гайки крепления и снимите с шестерней привода корпус.
33. Демонтируйте выключатель обратного хода.
34. Уберите подшипник вторичного вала.
35. Удалите сборник масла.
36. Подшипник первичного вала нужно выпрессовать, чтобы получилось извлечь.
37. Установите новые передние подшипники в картер сцепления.
38. На защитном чехле штока сдвиньте кромку.
39. Демонтируйте рычаг передач и извлеките шток.
40. Замените непригодный чехол защиты шарнира.
41. Чтобы заменить сцепления выпрессуйте сальники.
42. Избавьтесь от мелких повреждений шлиф шкуркой на обоих картерах или по необходимости замените их.
43. Проверьте посадочные места подшипников в картерах, изношены ли они, и замените если нужно. Проделайте то же с остальными элементами.
44. Очистите магнит от частиц износа, если он не пригоден к использованию – замените.
45. Очистите от герметика плоскости картеров и соберите коробку передач в обратном порядке.

Все трущиеся элементы обильно смажьте маслом и не забывайте про установку магнита.

После переборки и замены всех изношенных элементов коробка передач по применению не сравнится со своим предыдущим состоянием. Вы мгновенно ощутите все возникшие улучшения в работе механизма.

Как вам статья?

Мне нравитсяНе нравится

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.

Что понадобится?

Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.

Для снятия коробки передач потребуется:

• набор ключей;
• монтировка;
• для слива масла емкость объемом около 5 литров.

Выполнять процедуру рекомендуется с помощником.

Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:

1. Перед проведением работ автомобиль нужно обесточить – отсоединить минусовую клемму на аккумуляторе.
2. Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
3. Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
4. Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.

Отсоединение тросика сцепления

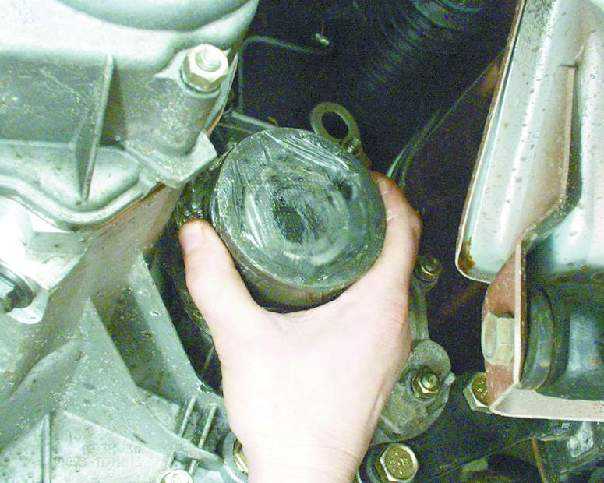

Следующий этап – отсоединение от стартера колодки , подводящей питающие провода. Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки. Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки. Снятие стартера

Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.

Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута. Затем отсоединяется датчик заднего хода.

Отключаем разъем света заднего хода

Открутив крепежную гайку, отсоединяют трос от привода спидометра. Следующий этап – работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески. Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали. Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой. Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки. Затем отсоединяются рулевые наконечники от поворотных кулачков. На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки. Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места. Далее откручиваются крепежные болты и снимается щиток. Снимаем щиток

После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.

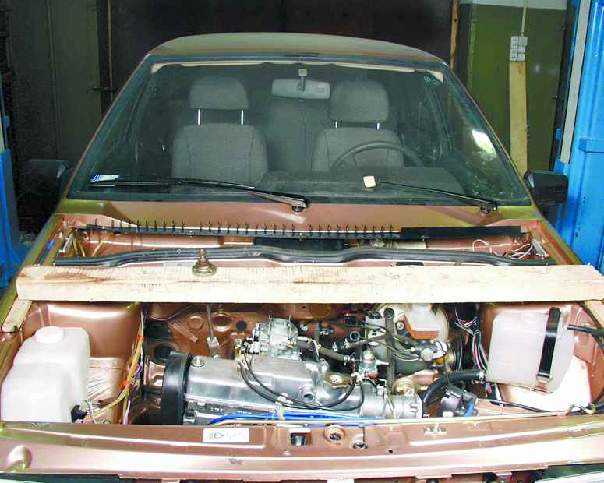

На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек. Далее с помощью прочной веревки или проволоки подвешивается двигатель.

Подвешиваем двигатель Теперь нужно открутить гайки, удерживающие заднюю опору агрегата.

Откручиваем крепеж левой опоры

Отвернув гайку, следует вынуть болт левой опоры двигателя. Затем отворачивают крепленые гайки мотора к КПП и снимают опору. Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.

Процедура снятия КПП на ВАЗ 2109 своими руками завершен. Далее можно продолжать ремонтные работы.

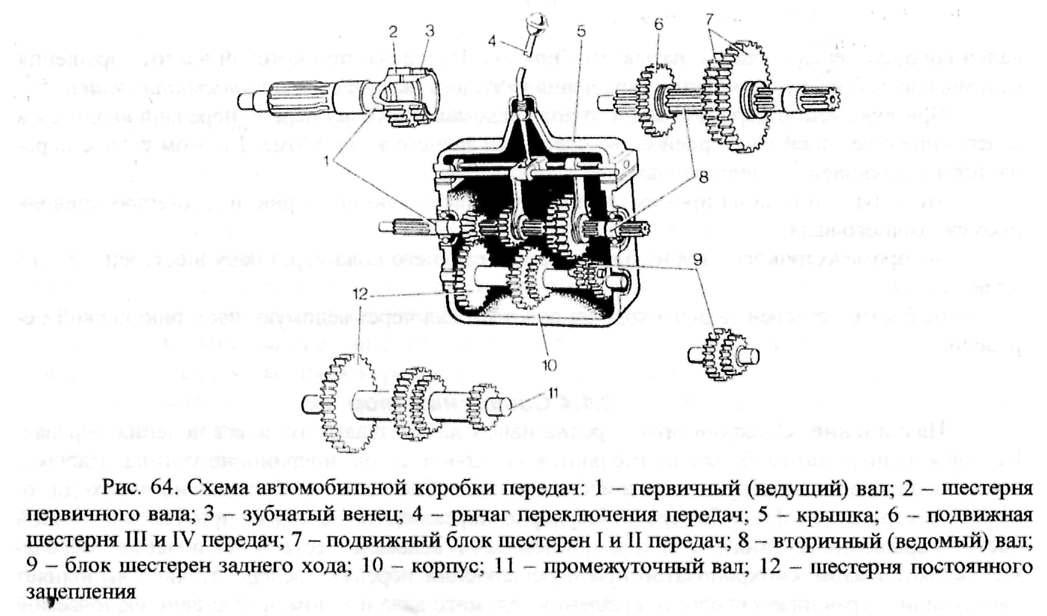

Основные элементы агрегата

К основным элементам ручной коробки относятся:

Сцепление. Данный механизм позволяет безопасно отсоединить первичный вал коробки от вращающегося коленчатого вала. Он крепится на маховик двигателя и состоит из двух дисков, находящихся в одном блоке (корзина сцепления). При нажатии на педаль сцепления эти диски разъединяются, и вращение вала коробки прекращается. Это позволяет переключить трансмиссию на нужную передачу. Когда педаль отпускается, крутящий момент, передающийся от коленвала на маховик, идет на кожух сцепления, затем на нажимной диск и поступает на ведомый диск. В ступицу ведомого диска при помощи шлицевого соединения вставлен ведущий вал коробки. Далее вращение передается на шестерни, которые выбираются водителем при помощи рычага переключения скоростей.

Валы и шестерни. Эти элементы присутствуют в любой коробке передач. Их назначение – передавать крутящий момент от мотора на дифференциал, раздаточную коробку или на кардан, а также изменять скорость вращения ведущих колес. Набор шестерен обеспечивает надежное сцепление валов, благодаря чему мощностные усилия мотора передаются на ведущие колеса. Одна разновидность шестерен закрепляется на валах намертво (например, блок промежуточных шестерен, которые изготавливаются, как цельная деталь с промежуточным валом), другая — подвижные (например, скользящие, которые устанавливаются на вторичный вал). Чтобы снизить шум во время работы коробки передач, шестерни изготавливаются с косыми зубьями.

Синхронизаторы. Строение этих деталей обеспечивает выравнивание скорости вращения двух независимых валов. После того, как вращение первичного и вторичного валов синхронизировано, блокировочная муфта соединяется с шестерней передачи при помощи шлицевого соединения. Такой механизм исключает удары при включении скорости, а также преждевременный износ подсоединяемых шестерен.

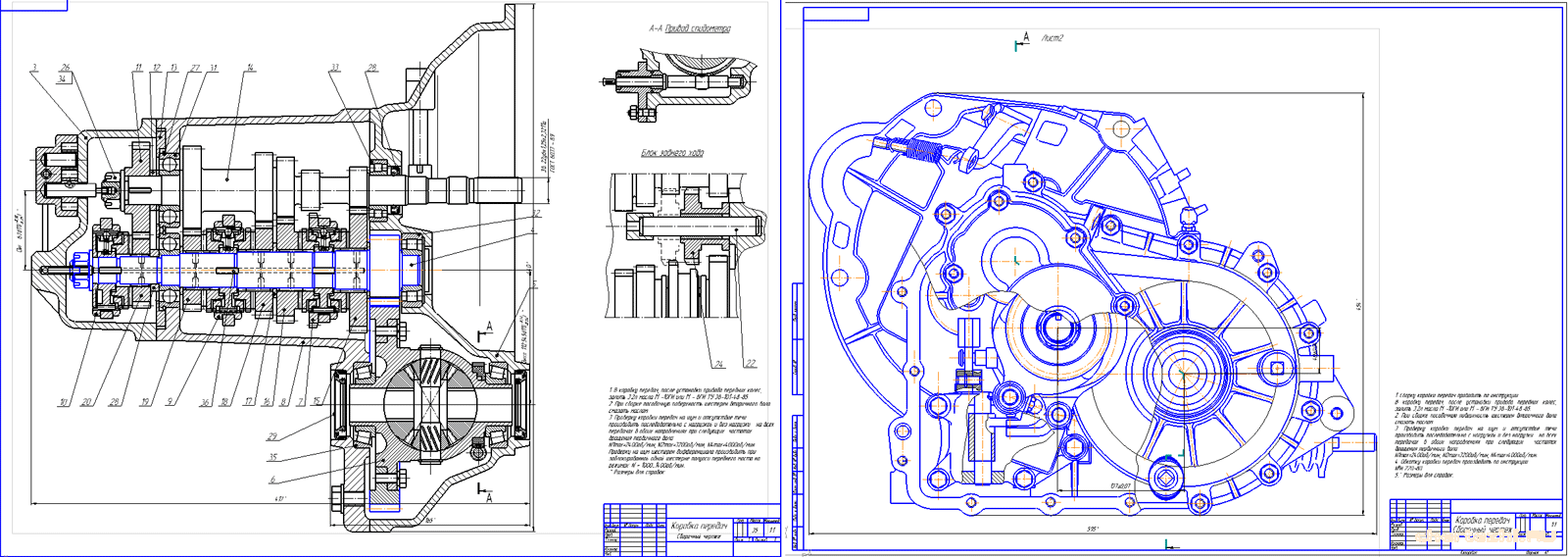

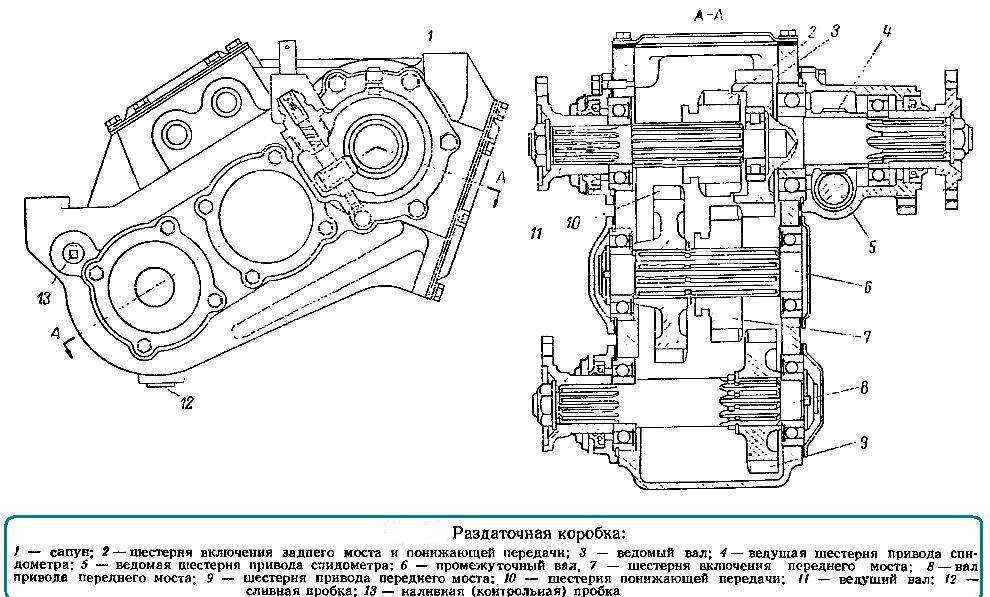

На фото показан один из вариантов механической коробки в разрезе:
