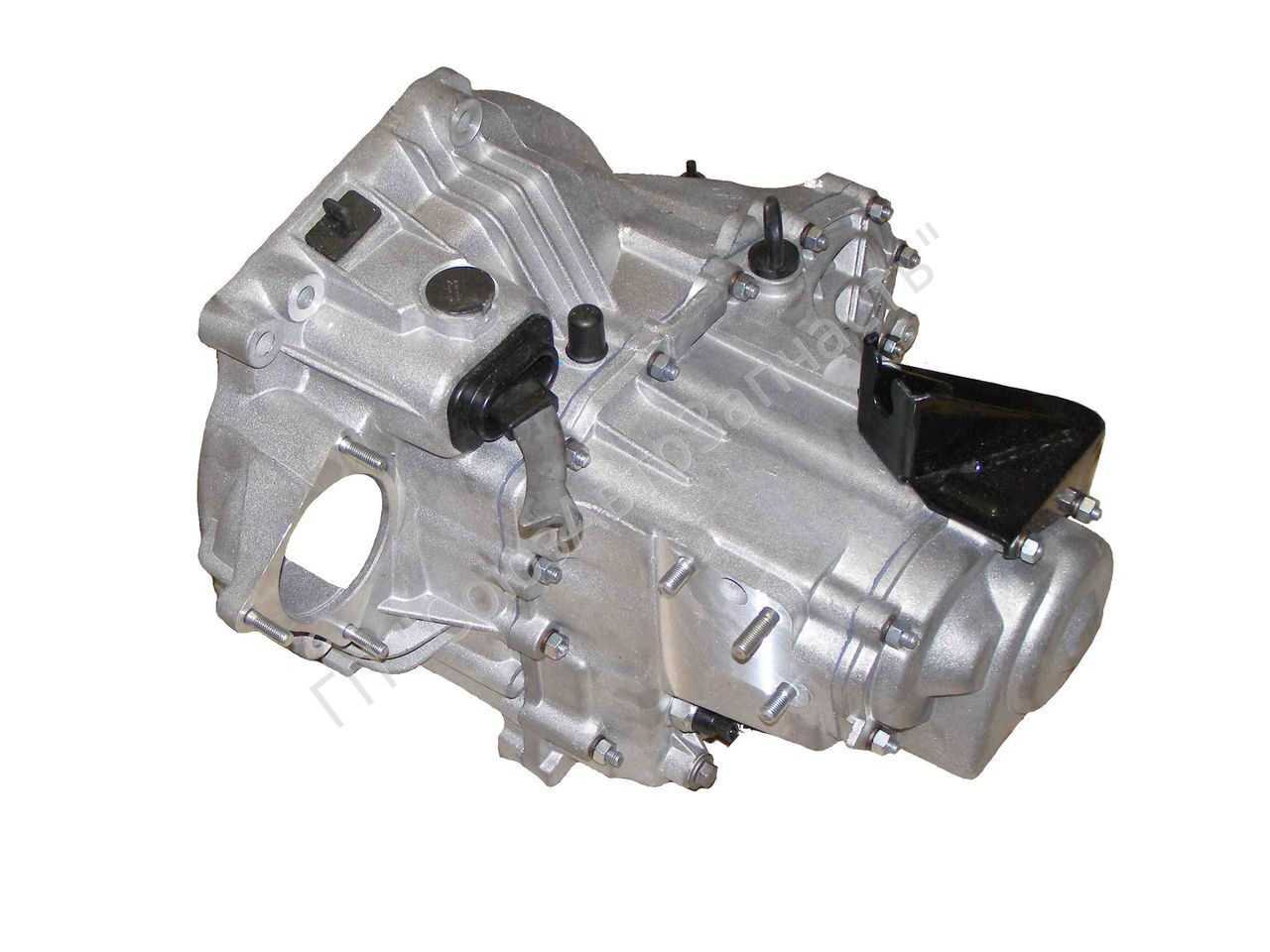

5МКПП (JR5)
Комплектации, в которых доступна и цены
Если для комфортной езды по городу или трассе будет достаточно пяти ступенчатой механической коробки, то можно смело выбирать вариант с МКПП5. Идентифицируется этот агрегат кодом JR5 по классификации компании Рено. Такой трансмиссией комплектуются машины в модификации «Life» (базовая комплектация) и «Drive» с передним приводом и мотором 1,6 литра. Стоимость равна 1015000 р. и 1105990 р. соответственно.
Технические характеристики
JR5 спроектирована инженерами компании уже давно и удачно используется на других моделях Рено, Лада и Ниссан не первый год. А потому было принято решение о ее применении на новом представителе модельного ряда.
Передаточные числа
Одной из основных характеристик трансмиссии по праву является значение передаточного числа на каждой передаче. Ниже указаны такие данные для 5МКПП.
- 3,727.
- 2,048.
- 1,321.
- 0,971.
- 0,738.

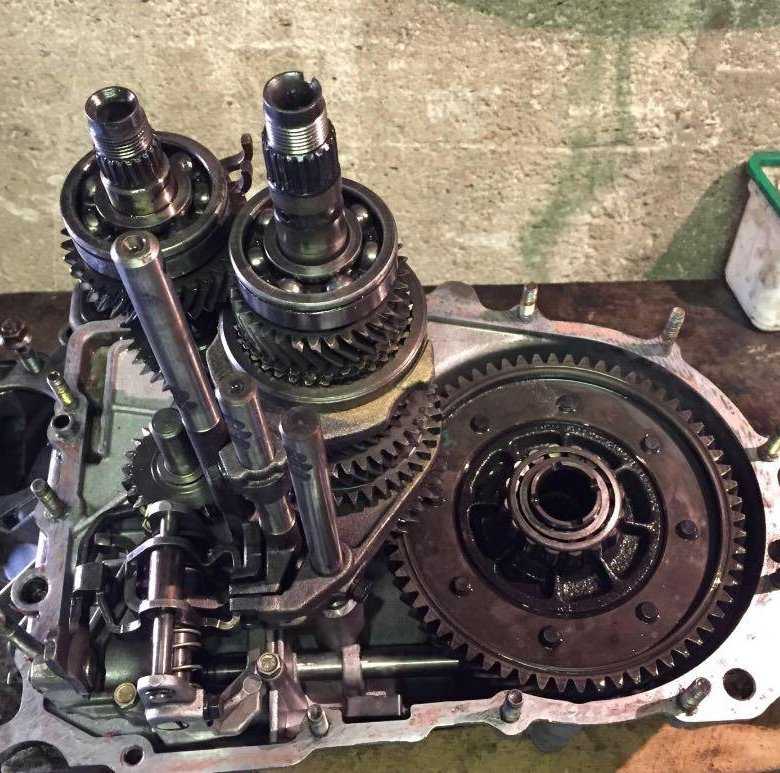

Конструкция
Эта коробка передач не создавалась с нуля. За основу была взята старая разработка с маркировкой JH3 и передела под современные потребности. Основа осталась прежней: компоновка с двух валов с применением синхронизаторов во всех ступенях и объединение с главной передачей и дифференциалом в одну систему.
Среди улучшений, произведенных инженерами, специалисты отмечают:
- Установка гидравлического сцепления, которым было заменено применение троса. Такими действиями было достигнуто более мягкого момента смены ступеней передачи.
- Непосредственно включение производится теперь двумя гибкими тросами, а не жесткой тягой, как раньше. Это позволило убрать вибрации внутри узла.
- Механическая коробка Рено Аркана на 5 передач выдерживает 200 Нм, а ее предшественник всего 160. Разница почти в 25% вполне ощутима.
Рабочий цилиндр и подшипник объединены в один узел и крепится к картеру болтами.
Большая часть коробки выполнена из сплавов алюминия и стали.
Для герметичности изделия применяются высококачественные герметики.
Зубы шестерен задней передачи отличаются — они прямые, а не косые, как для всех остальных пяти.
Применены разные типы подшипников вторичного вала, а именно шариковые и роликовые.
Эксплуатация
Ресурс
По словам представителей компании Рено ресурс работы коробки JR5 без ремонта и поломок может составлять 250 тыс. км пробега. После этого, если не раньше, конечно же, начнутся приключения в виде ремонта или замены отдельных составляющих. Чтобы этого не произошло, нужно следить за коробкой. Первым делом вовремя менять масло, не перегружать в холодную или очень жаркую пору года, не перевозить грузы более чем разрешено в технических характеристиках. На практике при щадящем режиме эксплуатации без капитального ремонта получается «отбегать» в два раза больше
Замена масла
Согласно регламентному списку работ замены маска в механической коробке Рено Аркана не предусмотрена. Но специалисты сервисных центров настаивают на смене жидкости каждые 60 тыс. пробега. Процедура не очень дорого обойдется владельцу, но значительно продлит срок службы агрегата. Для смены нужно применять фирменное масло ELF Tranself NFJ 75W80. Для полной замены будет достаточно 2,5 литра.
Расход
Напомним, что коробкой МКПП5 комплектуются только переднеприводные Рено Аркана с мотором 1,6 литра. По паспортным данным расход должен составлять 7.1 литра бензина марки АИ-95. На практике показатель может быть больше или ниже взависимости от разных факторов.
Коробка передач Рено Аркана 5МКПП это не новая разработка, а усовершенствованный агрегат. Потому все серьезные недочеты в ней устранены уже давно. Из тех, что актуальны
до сих пор можно отметить:
Частые и постоянные течи сальников.
Синхронизаторы
Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:
- Блокировочное кольцо.
- Ступица.
- Шестерня, имеющая фрикционный конус.
- Муфта включения.
Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.
Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.
Как работает синхронизатор в МКПП:
- Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
- При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
- Кольцо прокручивается и блокирует последующее движение муфты.
- За счет трения, обороты вала и шестерни выравниваются.
- Муфта зацепляет вал и шестерню КПП.
- Передается крутящий момент от маховика ДВС.
Принцип работы
Используемый в работе МКПП принцип заключается в передаче на первичный вал крутящего момента. Передача осуществляется от двигателя через сцепление. В конструкции механической коробки передач есть пары шестерен, которые между собой взаимодействуют. С помощью этих пар (ступеней) крутящий момент преобразуется для последующей передачи на колеса. Ступени имеют свое передаточное число. Так происходит преобразование скорости вращения и крутящего момента коленчатого вала ДВС. Различают понижающие и повышающие передачи. Первые крутящий момент увеличивают, при этом происходит уменьшение скорости вращения. Включение повышающей передачи, наоборот, уменьшает крутящий момент.
Пары состоят из двух шестерен, входной и выходной. Передаточное число зависит от количества зубьев. Понятно, что у шестерни большего диаметра и количество зубьев будет больше, здесь существует прямая зависимость. В качестве примера можно привести первую передачу с самым большим передаточным числом. У этой пары шестерен минимальный размер имеет входная, расположенная на первичном валу. Максимальный размер имеет выходная шестерня первой передачи. Поток мощности, который передается от мотора, при переключении скоростей МКПП нужно прервать. Для этого водитель нажимает педаль сцепления. Автомобиль с механической коробкой передач начинает движение с включения первой передачи.
Примечание: некоторые модели тяжелых грузовых автомобилей могут начинать движение со второй передачи.
Водитель рукой устанавливает селектор рычага переключения передач в нужное положение. Дальнейшее переключение на повышенные передачи выполняется водителем последовательно. Необходимо учитывать скорость автомобиля и показания тахометра. Это связано с тем, что каждому диапазону оборотов двигатель соответствует определенная передача.

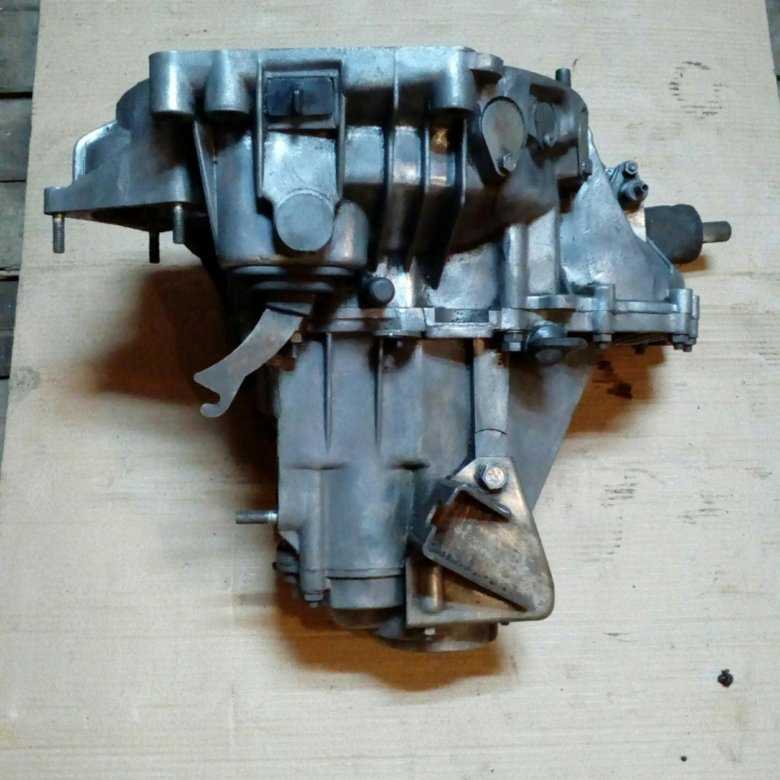

Механика Рено Аркана 1.6 л JR5
В качестве МКПП на Рено Аркана 1.6 с передним приводом стоит коробка JR5 на 5 передач, которая была разработана непосредственно компанией Renault. Помимо кроссовера, она ставится и на многие другие модели марок Nissan, LADA и Renault.
Конструкция
Данная модель является модернизированной версией предшественницы – JH3. По основным принципам они очень схожи – 2-вальная компоновка и наличие синхронизаторов на всех передачах. КПП объединена с главной передачей и дифференциалом.
Тем не менее, есть и существенные отличия:
- Сцепление с гидравлическим приводом, тогда как на JH3 стоял тросиковый. При этом с гидравликой сцепление включается заметно мягче.
- В JR5 включение передач происходит посредством 2-х тросов (гибких), в отличие от предшественницы, в которой использована жесткая тяга. Такое решение уменьшило вибрации.
- Механика Рено Аркана JR5 в состоянии переварить 200 Нм против 160 Нм у предыдущей.
Маркировка данной трансмиссии находится на картере снизу.

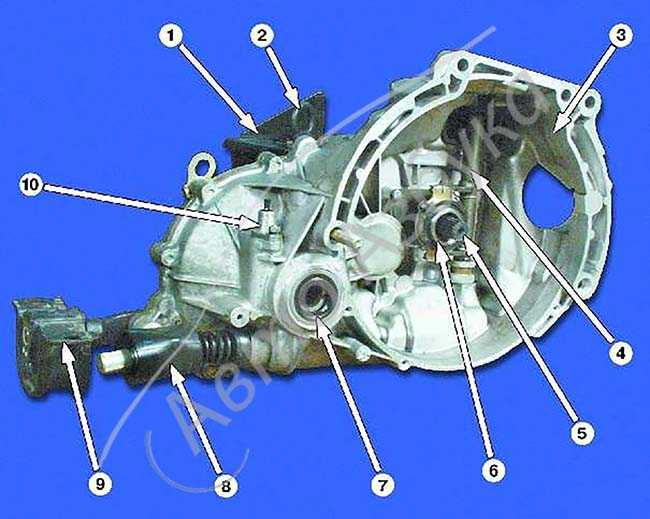

Сам корпус включает 3 элемента:
- Картер КПП;
- Картер сцепления;
- Крышка (задняя) картера КПП.
Для отлива картера механики Рено Аркана и картера сцепления применен сплав на основе алюминия, тогда как задняя крышка штампованная из стали. Для фиксации картера сцепления к картеру трансмиссии использованы винты. В процессе сборки стык между картерами промазывается герметиком с бензомаслостойкими характеристиками. Крепление задней крышки к картеру КПП осуществляется 3-мя болтами.

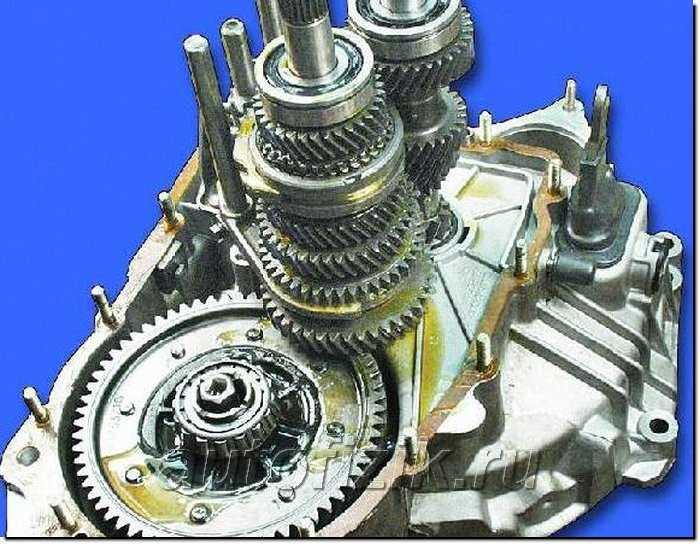

Первичный вал представляет собой блок ведущих шестерен, что находится в зацеплении (постоянном) с ведомыми шестернями всех скоростей переднего хода.
Форма шестерен зависит от их типа:
- Заднего хода – прямозубые;
- Переднего хода – косозубые.
При этом шестерни I, II, III и IV передач механики Рено Аркана сработаны вместе с первичным валом, тогда как шестерня V скорости вращается на валу (свободно). Синхронизатор V передачи располагается на заднем конце первичного вала. А вот вторичный вал выполнен полым внутри, для подвода по нему масла под шестерни (ведомые).
На валу находятся шестерни (ведомые) I, II, III и IV передач с синхронизаторами. А вот шестерня V скорости стоит на шлицах на валу.
Подшипники вторичного вала разные, в зависимости от места расположения:
- Шариковый – со стороны крышки.
- Роликовый – со стороны картера сцепления. Под ним находится маслосборник для обеспечения потока масла внутрь вала.
Масло
Несмотря на заявления компании-производителя, которая уверяет, что трансмиссионная жидкость залита на весь срок службы, ее замена необходима. Делать это рекомендуется раз в 60 000 км.
Ресурс
Компания заявляет, что ресурс МТ Рено Аркана составляет 250 000 км. Однако если грамотно эксплуатировать коробку и менять масло, она может пройти больше 400 000 км.
Проблемы
Как правило, именно с механическими коробками передач, неприятностей очень немного. Что касается жалоб со стороны шоферов, то они касаются не самой четкой работы, вибрации на ХХ и текущих сальников.
Болтается рычаг: ремонт своими руками
Чтобы определить, почему ручка болтается, ее нужно демонтировать. Выполняется работ по следующей схеме:
- Рычаг держит кожух, поэтому его необходимо демонтировать, при этом рычаг должен оставаться на месте. Выполняется эта операция при помощи ключа на «13»;

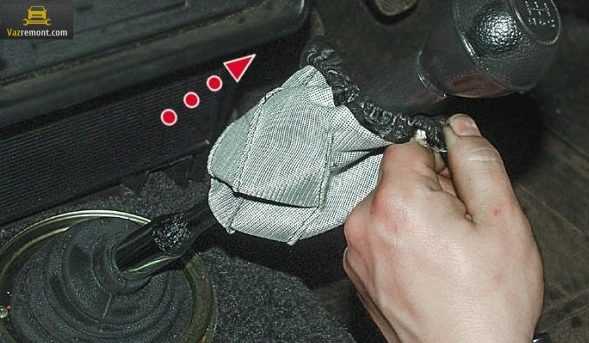

Тянем кожух, он ни чем не закреплен
Далее необходимо открутить крепления рычага – две гайки
Иногда рычаг болтается из-за слабой натяжки болта, поэтому стоит обратить на это внимание при демонтаже;
Следующий шаг – это извлечение болта, шайбы и втулки. Эти детали нужно смазать литолом;
Эти элементы необходимо осмотреть на наличие деформаций, сколов или трещин
Чаще всего ломается шайба. Ее можно изготовить своими руками, главное, чтобы она подходила по параметрам втулке. Вырезать шайбы лучше всего из плотной резины; Схема снятия рычага
Проверив узел, рычаг можно собирать. Если после сборки он все равно болтается, то повреждены подушки.
На ВАЗ 2110 не так уж редки случаи, когда плохо включаются передачи, либо их выбивает. Специально для этого предусмотрен механизм регулировки привода выбора скоростей.
Регулировка может понадобиться, если:
коробка недавно снималась для ремонта;
одна из передач вылетает;
скорости включаются плохо или их попросту выбивает, когда машина движется.
Если у вас одна из таких проблем, попробуйте для начала провести регулировку. Ее последовательность:
- Под низом ВАЗ 2110 найдите и несколько ослабьте гайку на болте, стягивающем хомут, который крепит тягу, предназначенную для управления КПП;
- Чуть раздвиньте пазы конца тяги отверткой и образовавшуюся щель на самом хомуте. Это нужно для обеспечения легкого передвижения тяги по отношению к штоку выбора передач. Шток поставьте в нейтральное положение;
- Освободите в салоне ручку переключения от чехла;
- По специальному шаблону выставьте рычаг. Делается это так: в окно накладки кронштейна блокировки задней скорости установите шаблон. После этого введите упор оси рычага в паз шаблона, прижав его без лишнего усилия в поперечном направлении;
- Затем отрегулируйте в заднем направлении осевой люфт штока, и его же осевой люфт поворотом влево;
- Хомут установите, не доходя нескольких миллиметров до конца тяги. После чего хорошенько стяните хомут болтом.
Важные моменты
Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.
Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.
Менять сцепление со следами масла нет смысла
Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП
А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.
Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки
Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места
Этот признак ошибочно принимают за рывки муфты.
Нельзя после установки вилки поворачивать её в вертикальной плоскости, так как она не имеет дополнительных фиксаторов и может легко выйти из зацепления с пазами.
Сцепление на автомобилях Рено имеет особенности, о которых важно знать:
- корзина прочно соединена с маховиком, имеет штампованный кожух;
- ведомый диск зажат в пружинах корзины;
- подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.
Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.
Замена сцепления Renault Logan обязательно проводится при капитальном ремонте трансмиссии.
Рено Логан замена сцепления. Можно ли справиться самостоятельно? Руководство к действию и особенности конструкции.
Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами.
Сцепление Рено Логан
Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:
- Шум или механический треск при включении или замене передачи.
- Рывки при движении или попытке тронуться с места.
- Пробуксовка сцепления.
- Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).
Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.
Прежде чем приступить к работе следует знать некоторые конструктивные особенности.
На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.
Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.
Замена сцепления Рено Логан
- Ключ «на 11», а лучше, если это будет торцевая головка.
- Отвертки – плоская и крестообразная.
- Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)
Возможные неисправности КПП и методы устранения
Причина неисправности — Методы устранения
Шум в коробке передач (Шум уменьшается или исчезает, если выжать сцепление)
Недостаточный уровень масла в картере коробки передач — Проверьте уровень, при необходимости долейте масло. Проверьте, нет ли течи. Продуйте сапун
Низкое качество масла. В масло попала вода (при попадании воды в масло образуется эмульсия белого цвета, ее можно увидеть на щупе) — Замените масло
Броды и глубокие лужи переезжайте осторожно
Установите брызговик двигателя, наденьте трубку на сапун коробки передач и выведите ее наверх, в защищенное от брызг место
Износ или повреждение подшипников, зубьев шестерен — Замените изношенные подшипники, шестерни
Передачи включаются с трудом, посторонние шумы отсутствуют
Деформирована тяга привода механизма переключения передач — Выправьте или замените тягу
Ослабли болты крепления шарнира или рычага штока выбора передач — Затяните болты (нанесите на их резьбовую часть анаэробный герметик)
Поломка пластмассовых деталей привода управления — Замените детали
Неправильная регулировка привода — Отрегулируйте привод
Сломаны пружины механизма переключения передач, деформированы его детали — Замените пружины, выправьте деформированные детали или замените механизм в сборе
Ослабление посадок вилок переключения передач на штоках — Подтяните фиксаторы вилок на штоках
Не затянуты гайки валов коробки передач — Затяните гайки
Не полностью выключается сцепление — Смотрите неисправность «Сцепление ведет»
Передачи самопроизвольно выключаются
Повреждение или износ шлицев на муфте, шестерне или ступице синхронизатора — Замените дефектные детали
Неправильная регулировка привода — Отрегулируйте привод
Ослабли пружины в механизме переключения передач, изношены штоки — Замените изношенные детали
Не затянуты гайки валов коробки передач — Затяните гайки
Потеряли упругость или разрушились опоры силового агрегата — Замените опоры
Шум, треск, визг шестерен в момент включения передачи
Сцепление выключается не полностью — См. диагностику неисправностей сцепления
Нет масла в картере коробки передач — Долейте масло. Проверьте, нет ли течи. Продуйте сапун
Повреждены подшипники, зубья шестерен — Замените подшипники, шестерни
Износ кольца синхронизатора включаемой передачи — Замените кольцо
Шум главной передачи (Шум со стороны коробки передач только при движении автомобиля)
Износ или разрушение подшипников — Замените разрушенные и изношенные подшипники вторичного вала и дифференциала (даже при минимальном износе). Отрегулируйте предварительный натяг подшипников коробки дифференциала
Не включается передача заднего хода
Неисправен соленоид — Замените соленоид или снимите его и заглушите отверстие в КП
Неисправна цепь включения соленоида — Можно подать питание на соленоид напрямую с аккумулятора
Утечка масла
Износ сальников: первичного вала, приводов, штока выбора передач, износ уплотнения датчика скорости — Замените сальники. Продуйте сапун коробки передач
Сильный износ, забоины на поверхности валов, по которым работают сальники — Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте.
Устанавливая новый сальник, можно немного недопрессовать его, чтобы кромка сальника работала по неизношенной части вала (при этом во избежание перекоса можно подложить под сальник дистанционные прокладки толщиной до 1 мм). При значительных повреждениях замените валы и сальники
Большой люфт первичного вала коробки передач — Проверьте состояние подшипников вала, их посадочных поверхностей, затяжку гайки. Изношенные детали замените
Ослабло крепление картера сцепления и крышки коробки передач — Подтяните резьбовые соединения
Неплотно завернуты сливная пробка, выключатель фонарей заднего хода, соленоид блокировки включения заднего хода, пробки фиксаторов штоков вилок — Подтяните сливную пробку, выключатель фонарей, соленоид, пробки фиксаторов
Основные данные для контроля, регулировки и обслуживания
Трансмиссионное масло (группа по API) — GL—4 или GL—4/5
Рекомендуемый класс вязкости трансмиссионного масла по SAE:
—40 ˚C— +35 ˚C — 75W80, 75W85
—40 ˚C— +45 ˚C — 75W90
—26 ˚C— +35 ˚C — 80W85
—26 ˚C— +45 ˚C — 80W90
Заправочный объем — 3,1 л
Размеры сальников приводов (правый *2110-2301034, 2110-2301034-01; левый* — 2110-2301035, 2110-2301035-01), мм:
Внешний диаметр 57
Внутренний диаметр 35
Ширина 9
Размеры сальника первичного вала (2110-1701043), мм:
Внешний диаметр 45
Внутренний диаметр 25
Ширина 9
Размеры сальника штока выбора передач (2108-1703042-01), мм:
Внешний диаметр 30
Внутренний диаметр 16
Ширина 7
* сальники левого и правого приводов не взаимозаменяемы, так как имеют разное направление маслосгонных канавок
Диагностика
Перед началом работы следует произвести диагностику, это позволит точно определить в чем причина, и нужно ли снимать коробку с автомобиля. Это позволит избежать лишних и ненужных действий.
Обычно КПП демонтируют при следующих признаках поломки:
- Передачи включаются нечетко;
- Самопроизвольное отключение скорости;
- Посторонние звуки, высокий уровень шума;
- Во время набора скорости исчезает сцепление;
- Затрудненное включение передач;
- Утечка масла.
Все это является признаками поломки коробки . Тут однозначно придется производить ремонт агрегата или замену его на новый. Лучше устранить неисправность своевременно. Неисправная коробка становится причиной повышенных нагрузок на мотор, это приведет к ускоренному его износу. Также в один момент вы можете остановиться на дороге с полностью отказавшей КПП.
Помимо неисправностей коробку может потребоваться снять для ремонта других узлов автомобиля. Случаев, когда это требуется на самом деле достаточно много:
- Замена сцепления. Тут может быть, как замена корзины целиком, так и монтаж сменного диска;
- Если по какой-либо причине нужно заменить коробку;
- Демонтаж сальника коробки передач;
- Устранение течей через задний сальник коленвала;
- Установка нового выжимного подшипника;
- Снятие втулки;
- Демонтаж маховика;
- Для проведения прочих ремонтных операций.
Как видите, причин для демонтажа коробки достаточно много. Поэтому, следует точно знать, как эта работа производится. В целом, такая операция не сложна, но требует внимательности. Все-таки КПП весит порядка 30 кг. , то есть снятие требует физических усилий.
Рекомендуем: Душевая кабина по своей функциональности выигрывает у обычной ванной
Как снять и установить МКПП
Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

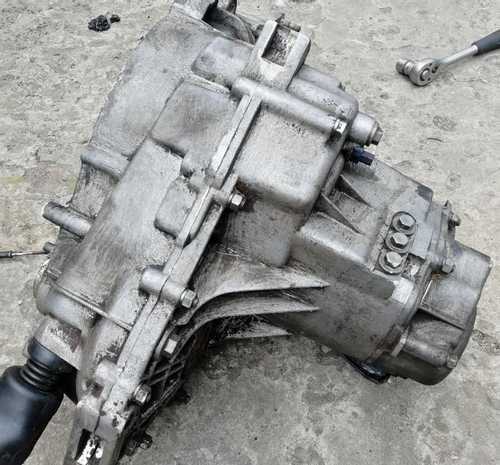

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.
Неисправности дифференциалов
Так как любой дифференциал представляет собой совокупность осей и шестерен, нет ничего удивительного в факте относительно частого выхода этого узла из строя. Он эксплуатируется в очень жестких условиях, так что поломка может произойти в самый неожиданный момент. Впрочем, некоторые вещи укажут автолюбителю на необходимость прохождения техобслуживания. В частности:
- Повышенный шум;
- Появление стуков и ударов;
- Течь смазки.
Наиболее серьезной неисправностью является заклинивание моста. Такое случается лишь в тех случаях, когда автолюбитель игнорировал проблему повышенной шумности работы дифференциала, регулярных стуков и подтекания смазки. Зачастую на необходимость в осмотре со стороны специалиста в автосервисе указывает последнее. Мы рекомендуем замерять температуру тех элементов трансмиссии, которые включают в себя дифференциал. Например, картера – его температура должна находиться в пределах 50-60°C. Также рекомендовано проверять состояние смазочного материала и по необходимости доливать масло.
Подтекание масла может стать причин поломки дифференциала. Обычно оно течет через сальники и специальные прокладки, которым требуется срочная замена. При недостатке или сильной загрязненности масла механизмы начинают шуметь и изнашиваться с высокой скоростью
Автолюбителю крайне важно избегать сухого трения – оно станет причиной повреждений сателлитов, подшипников, изнашивания зубьев шестерен. Часто неисправность дифференциала удается выявить еще до визита на СТО
Для этого вам понадобится напарник. Вот что нужно сделать:
- Поставить автомобиль на нейтральную передачу;
- Вывесить ведущий мост на домкрате;
- Прокрутить колесо сначала одно, а потом в другое направление;
- Попросить напарника сделать тоже самое с другим колесом;
- Если колеса прокручиваются в обоих направлениях без шума – дифференциал исправен.
Даже после такой проверки автолюбителю стоит обратиться к специалисту для дальнейшей диагностики. Впрочем, часть проблем удается решить и при самостоятельном ремонте. Так, например, узел можно разобрать, промыть в бензине, после чего заменить изношенные подшипники, сателлиты и уплотнители – чаще всего выходят из строя именно они. А вот при повреждении чашки, шлицевых соединений и шестерен зачастую приходится менять весь узел и смежные с ним детали.
КПП Лада Ларгус: особенности
Механическая трансмиссия автомобиля Лада Ларгус представляет собой пятиступенчатую коробку переключения передач. Коробка эффективно передает крутящий момент от ДВС к ведущим передним колесам, при этом обеспечивая четкое и плавное включение выбранной передачи в соответствии со скоростным режимом.
Как уже было сказано выше, МКПП на Ларгус могут быть агрегатами с индексом JH3 и JR5. Модель пятиступенчатой механической коробки JHЗ устанавливается на автомобили Лалгус с двигателем К7М. Автомобили этой марки с другими силовыми установками оснащаются МКПП JR5.
Конструктивно эти коробки схожи, однако некоторые элементы выключения сцепления и механизмы переключения передач, а также конструкция для присоединения приводов ведущих колес, несколько отличаются.
Особенности МКПП версии JHЗ:
- узлом включения и выключения сцепления КПП является муфта с подшипником, перемещаемая по направляющей втулке вилкой, на которую воздействует трос, соединенный с педалью сцепления;
- управление КПП происходит с помощью жесткой тяги;
- передаточные числа между первичным и вторичным валами отличны от передаточных чисел коробки JR5 (передачи: I-3,72 II-2,04 III-1,39 IV-1,02 V-0,79 заднего хода-3,54 главная-4,21).
Отличительные особенности МКПП версии JR5:
- узлом включения и выключения сцепления КПП является гидравлический рабочий цилиндр, совмещенный с подшипником выключения сцепления и посредством трубопровода имеющий связь с главным цилиндром, на шток которого оказывает воздействие педаль сцепления;
- управление КПП происходит посредством двух гибких тросов;
- передаточные числа между первичным и вторичным валами отличатся от передаточных чисел коробки JHЗ (передачи: I-3,73 II-2,05 III-1,32 IV-0,97 V-0,82 заднего хода-3,55 главная-3,73).
Достоинства и недостатки механической КПП
Среди достоинств МКПП надо назвать:
- меньшую, по сравнению с другими видами трансмиссий, стоимость;
- меньшую массу КПП;
- высокий КПД;
- высокую динамику разгона автомобиля;
- топливную экономичность;
- простоту и ценовую доступность обслуживания.
Важные достоинства механической КПП ― возможность буксировки автомобиля и достаточно эффективное движение в условиях бездорожья.
Однако у МКПП есть и ряд недостатков:
- механические КПП не могут обеспечить такой же уровень комфорта, как другие трансмиссии;
- более сложный и требующий внимания процесс переключения передач;
- плавность хода автомобиля с МКПП хуже, чем у других трансмиссий;
- сцепление требуется периодически менять.
Коробка передач JH3, JR5, 21809
На автомобиль, в зависимости от комплектации, устанавливаются пятиступенчатые коробки передач Renault JH3 и JR5, а также ВАЗ-21809 (с 2021 г), выполненные по двухвальной схеме с синхронизаторами на все передачи переднего хода и объединенные с дифференциалом и главной передачей. В коробку передач на заводе заливают трансмиссионную жидкость, которая расчитана на весь срок службы автомобиля. Поэтому заменять масло в КПП по срокам ТО не нужно.
КПП JH3
Коробка передач JH3: 1 — задняя крышка кпп; 2 — кронштейн троса сцепления; 3 — вилка сцепления; 4 — картер кпп; 5 — штуцер сапуна; 6 — механизм переключения передач; 7 — полость для датчика скорости; 8 — вал правой полуосевой шестерни дифференциала; 9 — картер сцепления; 10 — первичный вал; 11 — пыльник; 12 — держатель для электропроводов; 13 — крышка маслозаливная; 14 — корпус внутреннего шарнира приводного механизма левого колеса; 15 — выключатель света заднего хода
Двигатель автомобиля, так же как и все двигатели внутреннего сгорания, развивает мощность и крутящий момент в сравнительно узком диапазоне оборотов. При уменьшении числа оборотов двигателя мощность уменьшается
Силовая передача позволяет уменьшать число оборотов ведущего моста по отношению к числу оборотов коленчатого вала двигателя, увеличивая тяговое усилие. Чем выше тяговое усилие, тем меньше скорость движения.
Во время езды на автомобиле возникает необходимость применять различные скорости движения и разные тяговые усилия. Так, например, при движении по глубокому песку скорость незначительна, а для преодоления сопротивления дороги необходимо довольно большое тяговое усилие. Большое тяговое усилие требуется также при трогании автомобиля с места и преодолении крутых подъемов. Напротив, при движении по дороге с твердым по крытием нужно небольшое тяговое усилие, а скорость движения может быть большой.
Для увеличения или уменьшения тягового усилия на ведущем мосте при неизменной величине крутящего момента на валу двигателя в силовой передаче автомобиля используется коробка передач.
Ввиду того, что двигатели различных моделей автомобиля имеют различную мощность, то, конечно, и передаточные числа отдельных передач, а, следовательно, и числа зубьев зубчатых колёс другие. Однако принцип работы коробок передач одинаковый, и операции по разборке, сборке и ремонту в общем аналогичны.
Назначение коробки передач — обеспечить дальнейшее преобразование крутящего момента по величине и направлению в соответствии с нагрузкой на автомобиль, а также создать возможность работы двигателя на холостом ходу.
Основной принцип работы КПП везде одинаков, суть которого заключается в попарном соединении шестерен, которые имеют разное число зубьев. При этом передаваемый шестернями крутящий момент изменяется пропорционально передаточному числу, т.е. отношению чиста зубьев ведомой шестерни к числу зубьев ведущей.
Коробка передач в принципе очень простое устройство.
Механизм управления коробкой передач: 1 – втулка (к ней подсоединяется тяга управления КПП); 2 – фиксатор рычага КПП; 3 – рычаг переключения передач (имеет шаровую опру которая вставлена в корпус); 4 – рукоятка рычага; 5 – пластмассовый корпус
Тяга управления КПП: 1 – стяжной болт; 2 – хомут; 3 – гайка; 4 – тяга; 5 – палец тяги
Тяга крепится одним концом к втулке механизма управления КПП, а другим концом к механизму переключения установленному на КПП.
КПП JR5
Коробка передач JR5: 1 — первичный вал; 2 — сальник привода правого колеса; 3 — картер сцепления; 4 — картер КПП; 5 — задняя крышка; 6 — штуцер сапуна; 7 — рым-кронштейн; 8 — рычаг включения передач; 9 — рычаг выбора передач; 10 — датчик скорости или заглушка; 11 — кронштейн крепления тросов управления коробкой передач; 12 — сальник привода левого колеса; 13 — выключатель света заднего хода; 14 — крышка маслозаливная; 15 — трубка подвода жидкости к рабочему цилиндру гидропривода сцепления; 16 — подшипник выключения сцепления
Механизм управления коробкой передач: 1 — трос выбора передач; 2 — трос включения передач; 3 — механизм управления; 4 — рычаг переключения передач; 5 — чехол рычага переключения передач; 6 — рукоятка рычага переключения передач
КПП ВАЗ-21809
Переработанная коробка передач производства ВАЗ с тросовым приводом переключения. Устанавливается на Lada Largus вместо КПП JR5 с 2021 года, в паре с 16-клапанным мотором ВАЗ-21129. Совместно с зарубежными инженерами над коробкой произведён ряд доработок с целью снижения шумов вибраций, в т.ч. был изменен профиль зуба шестерён. Повышена чёткость и сбалансированность переключения передач.
Распространенные проблемы КПП
Владельцы автомобиля ВАЗ 2110 отмечают несколько характерных неисправностей у коробок передач для данной модели. У кого-то не включается задняя скорость, другие жалуются на вылет и так далее.
Рассмотрим наиболее популярные проблемы, которыми может «похвастаться» коробка отечественной «десятки».
- Проблема первой скорости. Она может вылетать или тяжело включаться на автомобиле. Причин существует несколько: Вышел из строя синхронизатор;
- Пружина фиксатора имеет дефект, она лопнула;
- Рычаг разболтался, из-за чего скорости переключаются самопроизвольно;
- Вышел из строя шток или неисправна вилка, требуется их обязательная замена.
Проблема второй передачи. Ее часто выбивает, либо сложно переключиться на нее. Причин подобной неисправности тоже может быть несколько:
- Зубцы шестеренки плохо цепляются за муфту переключения скоростей;
Кончики зубцов стерлись, износились, потому скорость тяжело включается. С течением времени она начнет вылетать. Потому ремонт требуется обязательно;
Если передачу выбивает при наезде на кочки, тогда ничего хорошего в этом нет — проблема кроется в выходящем из строя сцеплении.
В некоторых случаях для исправления проблемы со второй передачей можно заменить фиксирующую пружину. Но если передачи продолжают вылетать, с трудом переключаться, тогда никакая регулировка и полуремонт не поможет. Здесь требуется исключительно капитальный ремонт коробки передач, и никак иначе. Но если замену сальников коробки передач ВАЗ 2110 можно выполнить самостоятельно, то провести полноценный ремонт будет сложно.
