Снятие и установка передней двери

Обзор цен производителей

Наименование / артикул	Цена (Руб.)
Ручка наружная 11180-6205151-00	От 425
RENAULT/LADA 11180-6205151-00	От 385
11180-6205150-00	От 420
Ручка внутренняя 21900-6205181-00	От 135
21900-6205180-00	—/—
Болт М5х10 00001-0038331-21	От 10
Гайка М5 00001-0038318-01	От 10
Винт М6х10 00001-0032759-01	—/—
Шайба стопорная 00001-0026053-71	—/—

*цены актуальны состоянием на 28.11.2018 года.

Рекомендации по выбору

Вне всякого сомнения, предпочтение при выборе отдавайте деталям с заводскими каталожными артикулами. Приобретайте расходные материалы исключительно в официальных представительствах, СТО, автомагазинах.

Перед покупкой сверяйте каталожные артикулы деталей с фактическими данными, указанными в инструкции по эксплуатации. При отсутствии таковой книги, обращайтесь за консультацией к специалистам сервисных центров, скачивайте рекомендации с сети интернет.

Замена пальцев в петлях

Итак, если ремонт подразумевает только замену пальцев, то потребуется первым делом снять дверь, чтобы получить доступ к петлям (просто выкручиваются 3-4 крепления в зависимости от модели). Далее выбиваются пальцы. Если они из-за коррозии или деформации не выходят, то сперва следует все тщательно залить средством WD-40, чтобы убрать ржавчину, и повторить операцию. Если не удается, придется высверливать пальцы или полностью заменять петли.

При установке новых пальцев обязательно выполняется их смазка солидолом или маслом, а после монтажа — регулировка двери (опустить или поднять на несколько миллиметров через утяжку). Дверь должна точно попадать в захват при закрывании без дополнительных физических усилий. В противном случае износ и дверей, и петель будет намного выше. Спустя 1-2 года такой эксплуатации придется полностью менять дверь вместе с петлями.

Главная сложность в ремонте петли дверей ВАЗ — это правильно выбить штифты (те самые пальцы). Удобнее всего просто выклепать, после чего выровнять петлю, если в этом будет необходимость. Самый эстетичный метод — это рассверливание каждого из концов пальца, после чего стачиваются или просто сдавливаются его края. Сверло сразу берется минимальное, потом постепенно увеличивается буквально по миллиметру. Времени это займет достаточно много, зато петля не будет повреждена.

Если же палец имеет и другие деформации, может потребоваться выполнение сквозного отверстия через штифты. В будущем это не помешает эксплуатации новых пальцев. Для такой цели пригодится либо ударная отвертка, либо мощная дрель с качественным сверлом (идеальный вариант — карбоновая сталь).

Как на Приоре снять и заменить заднюю дверь

Если возникла необходимость снятия задней двери на Приоре, то сделать это также не сложно

При этом важно учитывать следующие особенности выполнения демонтажных работ:

1. Чтобы после вывинчивания крепежных элементов снять изделия, нужно предварительно отсоединить от двери резиновый чехол. Его следует отсоединить в месте соединения с дверью, а не кузовной частью (в зависимости от того, с какой стороны планируется вытягивать провод).
2. Далее нужно снять дверную карту. Как это сделать, можно прочитать .
3. Если нет необходимости в демонтаже дверной карты, тогда следует отсоединить фишку питания консоли стеклоподъемников и замка. Она находится возле механизма ремней безопасности (центральная стойка) под пластиковой декоративной накладкой.
4. Полностью снимать накладку не нужно. Для этого следует выкрутить крепежный элемент, как показано на фото.
5. И отвести в сторону накладку.
6. Фишку с проводом отсоединить от консоли управления стеклоподъемниками (при ее наличии), и просунуть через отверстие.
7. Аналогично отсоединить фишку от привода электрозамка, и также просунуть провод через отверстие.
8. После этого выкрутить болты крепления ограничителя открывания, используя головку на 8/10 в зависимости от модификации.
9. Ключом на «13» выкрутить два болта крепления петель.
10. Попросить помощника, чтобы удерживал дверь во время вывинчивания болтов.

Установка новой двери выполняется в порядке обратном снятию. На этом экспертное описание процесса снятия задней двери на Приоре завершено, и с помощью этой инструкции вы сможете реализовать процедуру самостоятельно без необходимости обращения в автосервис.

Если возникает необходимость замены изделий на Приоре, то следует знать, что на этот автомобиль подходят изделия от ВАЗ-2110. Они полностью идентичны за исключением некоторых моментов, о чем можно узнать из видео материала ниже.

В дополнение ко всему важно отметить что, если на Приору устанавливать дверь от ВАЗ-2110, то вы сможете сэкономить примерно в половину на стоимости изделия. Процесс замены не занимает много времени, и с его реализацией способен справиться даже новичок

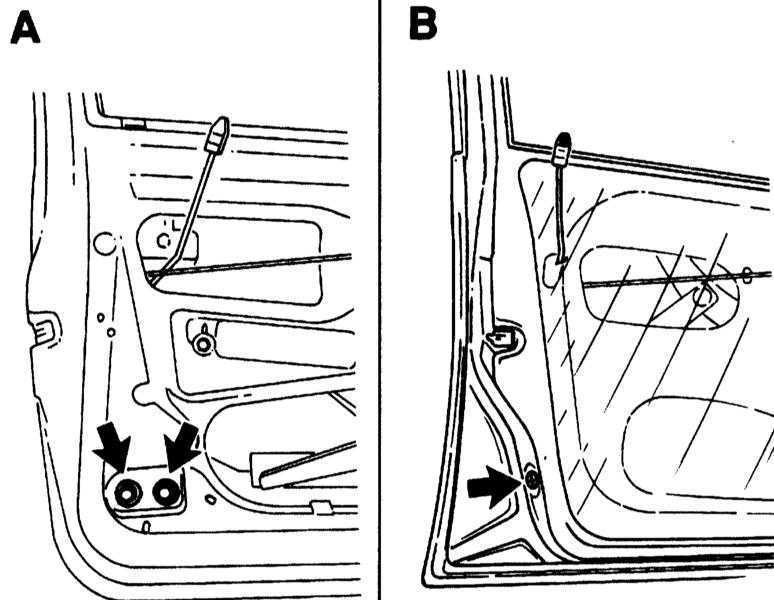

Регулировка двери

Снять обивку двери.

Ослабить по три болта крепления двери к петлям.

Закрыть осторожно дверь и выставить ее так, чтобы зазоры в проемах по всему периметру были одинаковыми. Зафиксировать дверь в таком положении, подставив под нее упоры. Зафиксировать дверь в таком положении, подставив под нее упоры

Зафиксировать дверь в таком положении, подставив под нее упоры.

Затянуть болты крепления петель к двери.

Установить обивку.

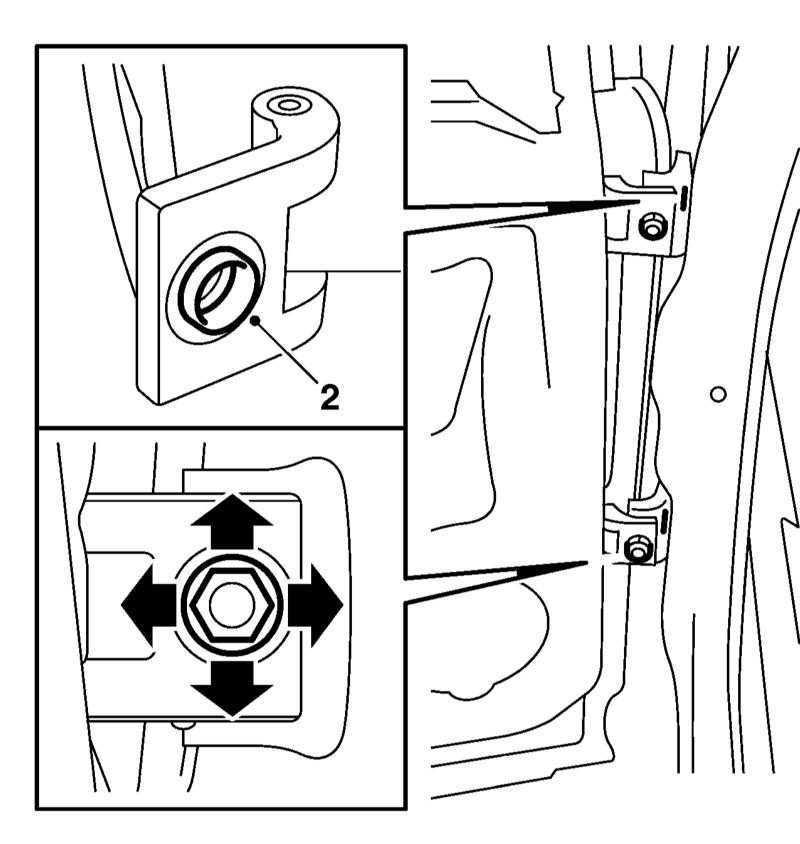

Если данная регулировка не обеспечивает надежность закрывания и легкость открывания двери, необходимо отрегулировать ее положение с помощью крепежа петель к стойке.

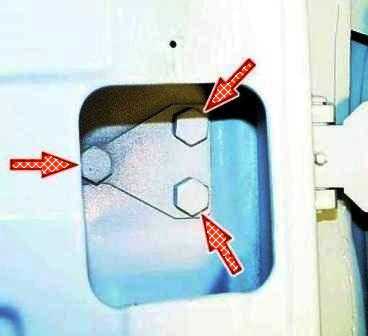

Для этого снять заглушки, ослабить крепления (по три болта для передней двери или по два винта и одному болту для задней) петель к стойке так, чтобы петли можно было перемещать с небольшим усилием.

Произвести регулировку положения петель.

После чего окончательно затянуть крепления и установить заглушки.

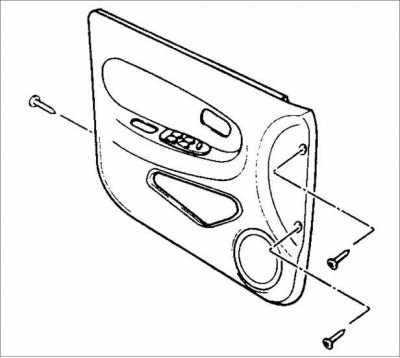

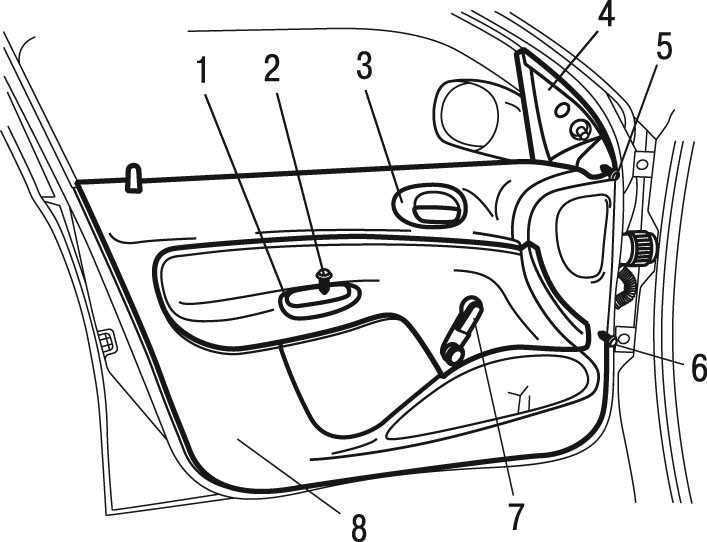

Снятие обивки двери

1. Открыть дверь.

2. Снять наружное зеркало заднего вида.

Вынуть заглушку из подлокотника, поддев ее отверткой.

Отвернуть три винта и снять подлокотник.

Снять ручку стеклоподъемника.

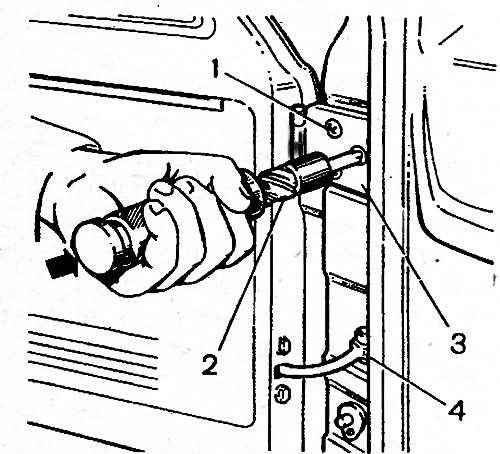

Для этого отжать отверткой розетку ручки и вытолкнуть фиксирующий штифт жесткой проволокой или гвоздем подходящего диаметра.

Если штифт сидит плотно, выбить его легкими ударами молотка по гвоздю.

Отвернуть винт крепления розетки

Снять розетку внутренней ручки замка двери, оттянув ручку на себя.

Отвернуть пять винтов крепления и снять нижнюю накладку обивки с двери.

Вывести из отверстий на двери три пистона крепления обивки, отжать обивку отверткой в местах установки

Вытянуть обивку вниз из подоконной накладки и снять ее.

Снять пружину с валика ручки стеклоподъемника.

Отвернуть кнопку блокировки замка двери.

Вывернуть три винта крепления подоконной накладки.

Отжать нижний край накладки от двери так, чтобы внутренняя ручка замка двери вышла из отверстия накладки

Снять накладку вверх.

Установка обивки

1. Установить подоконную накладку сверху так, чтобы фланец накладки вошел в проем окна двери, и передняя часть фланца зашла за направляющую на внутренней панели двери.

Для того чтобы накладка встала на место, подбить ее сверху легкими ударами кулака или резинового молотка.

Завернуть три шурупа крепления нижней части накладки к внутренней панели двери.

2. Завернуть кнопку блокировки двери.

3. Надеть пружину на валик ручки стеклоподъемника. Узкий конец пружины должен быть обращен к панели двери.

4. Завести верхнюю часть обивки под нижний край подоконной накладки, совместив при этом отверстия под валик ручки стеклоподъемника и пистонов крепления обивки.

Если обивка не входит под край накладки, нужно слегка отжать отверткой нижний край подоконной накладки.

Вдавить пистоны крепления обивки в отверстия панели двери.

5. Установить нижнюю накладку обивки и завернуть пять винтов ее крепления.

6. Оттянув внутреннюю ручку замка двери на себя, надеть на нее розетку и вставить розетку в отверстие подоконной накладки двери.

Вдавить розетку так, чтобы ее фиксирующие выступы вошли в зацепление с накладкой, и завернуть винт крепления розетки.

7. Вставить в ручку стеклоподъемника фиксирующий штифт, при необходимости придерживая его пальцем от выпадения.

Надеть на валик розетку и ручку стеклоподъемника. Прижать розетку так, чтобы была видна проточка на валике.

Сдвинуть ручку стеклоподъемника на валике так, чтобы штифт совпал с проточкой на валике.

Вдавить штифт жесткой проволокой или гвоздем заподлицо с поверхностью ручки.

8. Установить подлокотник, завернуть три винта его крепления и установить заглушку.

9. Установить наружное зеркало заднего вида.

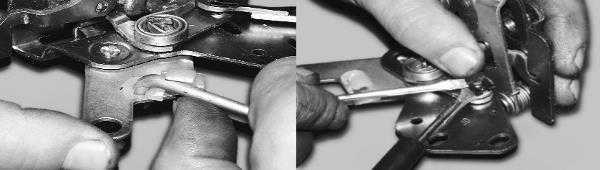

Доработка замка

Способ используют опытные водители, которые предпочитают ремонтировать любую неисправность самостоятельно. Этот вариант кустарный, но он помогает на год-полтора отрегулировать плавный ход и получить плотное прилегание.

1. В торце вставить в замок ограничитель, можно использовать плотную пластиковую трубку. Это делается для того, чтобы элемент не защелкнулся и не «исчез» язычок, который необходимо доработать.
2. Напильником подточить язычок замка, который входит в зацепление при закрывании ответной скобой.

Если сточить большое полотно металла, то дверь потом может не закрыться.

Мастера рекомендуют систематически проверять уплотнители и наружное положение петель, в таком случае регулировка дверей на Гранте потребуется реже раза в год.

Communities › ВАЗ: Ремонт и Доработка › Blog › Замена дверных петлей ( ВАЗ Классика )

Так как авто с 1986 года, петли водительской двери устали, особенно нижняя, и дверь соответственно провисла. Не каждый рихтовщик берется за замену петель, в основном предлагают замену двери, хотя сейчас не просто найти хорошую

дверь, да и в этой двери у меня многое переделано. В общем замена не мой вариант, решил менять сам и в этом, как оказалось, нет никаких сложностей, все элементарно и быстро. Заказывал петли тут > Avtoall Для начала разобрал новые петли, срезал болгаркой с одной стороны шток и выбил его

Часть, которая предназначена во внутрь двери, выбрасывается. Дальше снял дверь, накернил и сверлил сверлами по возрастающей

После того как старый шток в середине просверлен, остатки выбиваются в разные стороны.

Так как я начал затягивать свое авто пленкой, я обклеил новые петли пленкой и поставил их на место. Шток, чтобы не выпал, сверху приварил капелькой сварки. Верхняя петля не сильно была изношена, а вот в нижней износилась и ответная часть петли, которая вварена в дверь, поэтому я приварил шток с обеих сторон и люфт исчез совсем.

Далее облагородил и поставил дверь на место, с выставлением зазоров пришлось потратить некоторое количество времени, т.к. ставил первый раз, но в итоге все стало идеально, никаких провисаний, зазорчики ровные и на почти новую дверь начал устанавливать бесшумные замки от переднего привода, но эта уже другая запись.

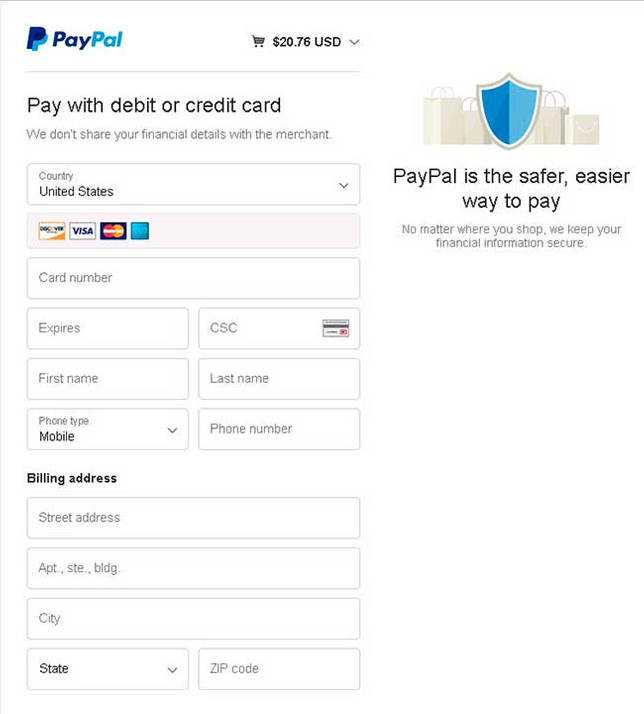

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

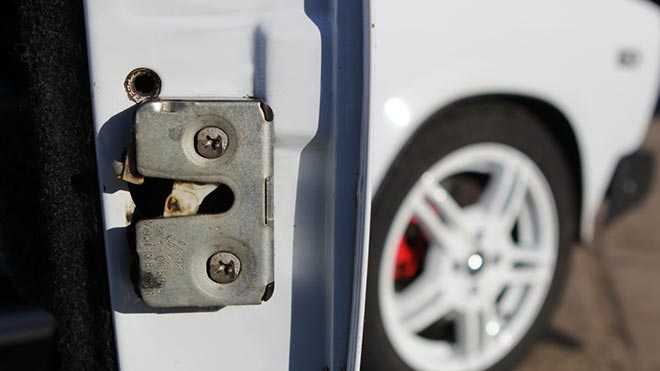

Регулировка замков дверей

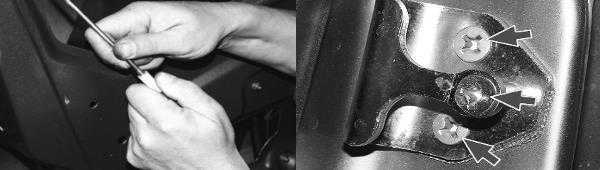

Перед регулировкой замка рекомендуется очертить контур фиксатора на стойке кузова.

1. Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается слабо – фиксатор смещайте внутрь. При этом не должно быть выступания или западания двери относительно кузова.

2. Если дверь при закрывании опускается – фиксатор поднимите. Если дверь при закрывании приподнимается (провисание в открытом положении) – фиксатор опустите.

3. Если дверь плохо отпирается внутренней ручкой, то регулируется положение внутренней ручки привода замка. Для этого ослабьте винты, крепящие кронштейн ручки, и ручку вместе с кронштейном передвиньте в нужное положение. Затем винты затяните.

В этом разделе представлены запчасти для ВАЗ-2101, -2103, -2104, -2105, -2106, -2107 или как принято говорить в народе — «классика». От кузовного железа до электроники — ассортимент автозапчастей на классические ВАЗы весьма широк и позволяет подобрать все необходимое для любой задачи, связанной с ремонтом или модернизацией.

Полюбившиеся отечественному автолюбителю своей ремонтопригодностью, хорошей маневренностью, высоким клиренсом и вместительным багажником автомобили ВАЗ модельной линейки 2101-2107 долгое время были самыми распространенными автомобилями на просторах нашей родины. С течением времени казавшиеся приличными ездовые качества и комфорт салона вашего автомобиля могут выглядеть уже не так впечатляюще на фоне новинок Волжского автозавода, да и износ основных узлов и электроники не добавляет автовладельцу оптимизма. Замена износившихся деталей, ремонт неисправностей любой степени серьезности или тюнинг — в этом разделе найдутся все необходимые запчасти для того, чтобы вернуть вашей «ласточке» былую резвость и улучшить комфорт.

В магазине AvtoALL представлены запчасти для всей «Классики» — и для старушки «Копейки» ВАЗ-2101, и для тридцать лет стоявшей на производстве «Семерки» ВАЗ-2107. При этом мы предлагаем не просто запчасти, а только качественные детали, узлы и механизмы известного происхождения. А цены запчастей приятно удивят вас и позволят не тратить слишком много на ремонте любимого автомобиля.

AvtoALL: все запчасти для «Классики» по лучшим ценам!

Пальцы дверных петель ВАЗ — это больное место владельцев машин от «копейки» до 2114. В этих автомобилях используются не самые качественные петли, которые разбалтываются уже спустя несколько месяцев активной эксплуатации машины. В негодность они приходят и из-за жестких замков, когда нужно дверь сильно хлопать для закрывания, а также из-за дорог, при езде по которым не только петли, но и сам кузов медленно, но уверенно деформируется. Если же петли и вовсе придут в негодность, то двери попросту перестанут закрываться, так как зажим не будет попадать в замок (захват). Как же заменить пальцы?

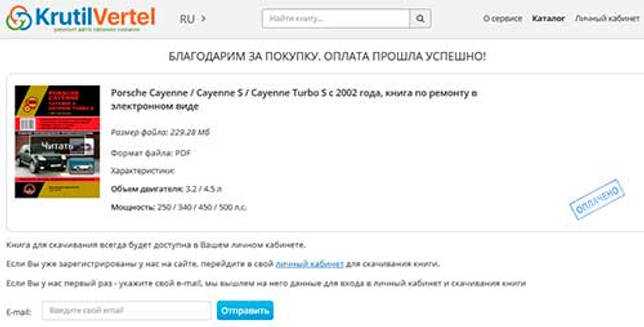

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие и замена передних дверей на Приоре по инструкции

Чтобы снять переднюю дверь на Приоре и заменить ее, необходимо выполнить следующие действия:

1. Ключом с головкой на 8/10 (зависит от модификации авто) выкрутить болты крепления ограничителя открывания. Чтобы не повредить ЛКП шляпок болтов, следует предварительно оклеить их малярной лентой.
2. Далее необходимо освободить из зацепления с кузовной частью автомобиля резиновый защитный чехол, внутри которого проходит жгут проводов на консоль стеклоподъемников и зеркала заднего вида. Для этого поддеваем чехол с помощью плоской отвертки.
3. Выкрутить два винта крепления пластикового порога. На фото ниже показаны места их расположения на пороге. Снимать пластиковый порог нужно для того, чтобы добраться до места, где расположено соединение фишки питания проводов.
4. Под шумоизоляционным ковриком расположена фишка, которую необходимо отсоединить.
5. Разъединить фишку с клеммной колодкой, для чего следует поддеть плоской отверткой язычок, и потянуть фишку вверх.
6. Теперь отсоединенную связку проводов необходимо просунуть через проем в кузове автомобиля, предварительно демонтировав резиновую заглушку.
7. После этого можно приступать к выкручиванию двух болтов, которые держат петли на Приоре.
8. При выкручивании болтов, необходимо позвать помощника, который будет удерживать дверь. Ведь она достаточно тяжелая, и чтобы исключить вероятность ее повреждения при демонтаже, лучше не рисковать, и обратиться за помощью к соседу.

На этом процесс снятия передней двери на Приоре завершен. Остается выполнить необходимые манипуляции с ней, после чего установить обратно. Если осуществляется замена двери на Приоре, то процесс ее установки выполняется в порядке обратном снятию. Предварительно следует переставить все детали (стекло, дверной замок, карту, боковое зеркало и т.п.). Наглядно увидеть, как снять переднюю дверь на Приоре можно на видео ниже.

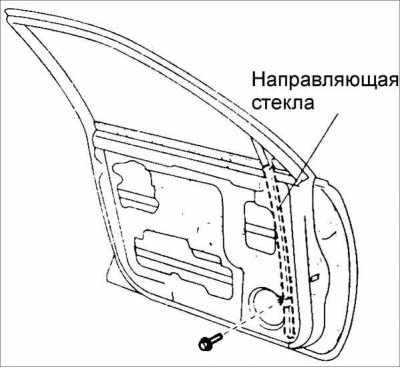

Передняя дверь

Примечание: Ниже описаны снятие и установка двери с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Открываем переднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.

2. Ключом с головкой на 12 отворачиваем болт крепления ограничителя двери к передней стойке.

Примечание: Момент затяжки болта крепления: 25 Н·м.

3. Придерживая дверь (воспользуйтесь помощью второго механика), ключом с головкой на 12 отворачиваем болты крепления нижней, …

… а затем и верхней дверной петли к самой двери.

Примечание: — Момент затяжки болтов крепления: 33-41 Н·м. — Окончательную затяжку болтов крепления выполняем после проверки (регулировки) положения двери.

4

Осторожно отводим переднюю дверь от стойки, чтобы получить доступ к колодке электрического разъема жгута проводов двери

5. Извлекаем резиновый уплотнитель колодки электрического разъема жгута проводов двери.

6. Поддеваем три фиксатора (один сверху, один снизу и один со стороны переднего крыла) и затем извлекаем колодку электрического разъема жгута проводов двери из передней стойки.

7. Тонкой отверткой аккуратно поддеваем стопорный язычок…

Пример снятия обшивок дверей на автомобиле Калина

Как снять обшивку левой передней двери:

1. Выкрутить фиксатор двери (кнопка блокировки).
2. Снять колпачок и выкрутить болт обшивки крестовой (фигурной) отверткой.
3. Выкрутить болты 4 и 5.
4. Аккуратно отсоединить обивку двери Lada Kalina от удерживающих фиксаторов. Отсоединить колодки с проводами от дверного модуля.

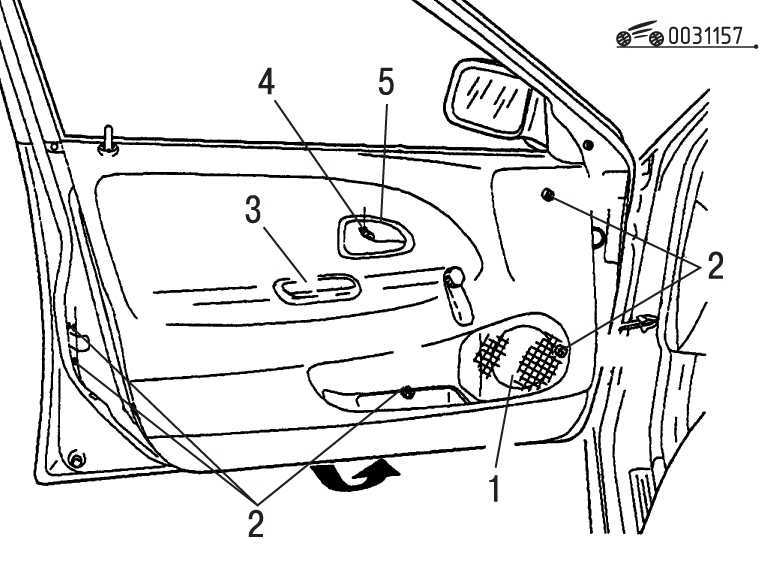

Порядок снятия обшивки правой двери (Лада Калина):

1. Выкрутить блокировщик двери №4.
2. Выкрутить болтики №2 отверткой.
3. На автомобильных дверных ручках есть декор накладки. Надо снять эту накладку и выкрутить два винта №3 и снять ручку №1.
4. Отсоединить обшивку от двери. Отсоединить разъем проводов.

Для демонтажа задней двери авто ВАЗ ЛАДА Калина 2 нужны будут две отвертки: крестовая и плоская.

Заднюю дверь разбирать надо в таком порядке:

1. Выкрутить фиксатор замка двери №2.
2. Снять накладку ручки. Открутить отверткой 2 винта №1. Снять ручку двери.
3. Снять плоской отверткой декоративный элемент №6, ручку №7 и розетку стеклоподъемника №5.
4. Отсоединить и снять обивку двери.

Как снять дверь с автомобиля ВАЗ 2110-2112

Прежде чем вы приступите к выполнению этого ремонта, необходимо будет снять обшивку, так как под ней находятся провода питания, которые необходимо будет отсоединить, а именно:

1. Стеклоподъемника
2. Центрального замка
3. Передних колонок (если таковые были установлены)

После этого, чтобы весь этот пучок проводов извлечь из двери, необходимо поддеть и вынуть из зацепления защитный резиновый кожух, и уже потом вытащить все с наружной стороны:

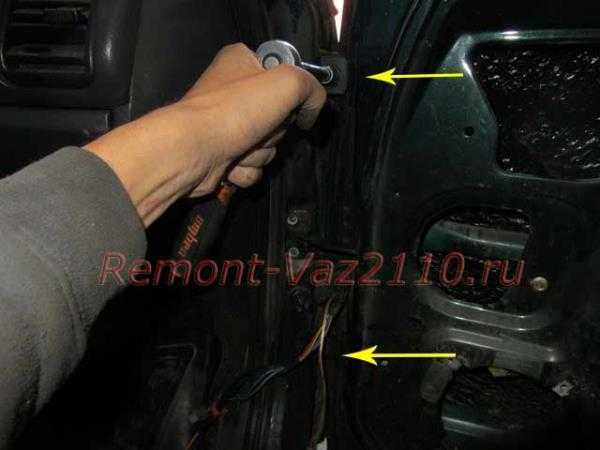

Затем можно отворачивать два болта крепления ограничителя двери, как это более наглядно представлено ниже на фото:

И после чего можно откручивать два болта крепления двери к навесам, сверху и снизу:

Снимаем дверь и можно выполнять все необходимые работы.

При установке новой все делаем в обратной последовательности. Что касается цены на двери для ВАЗ 2110-2112, то она составляет примерно:

• задняя — около 8500 рублей
• передняя — от 9500 до 10500 рублей

Думаю, что уже догадались, что стоимость водительской стороны будет дороже.

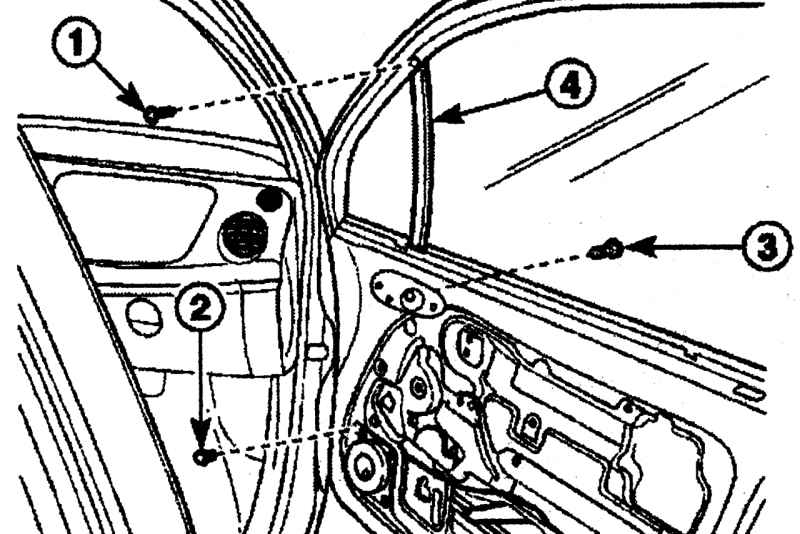

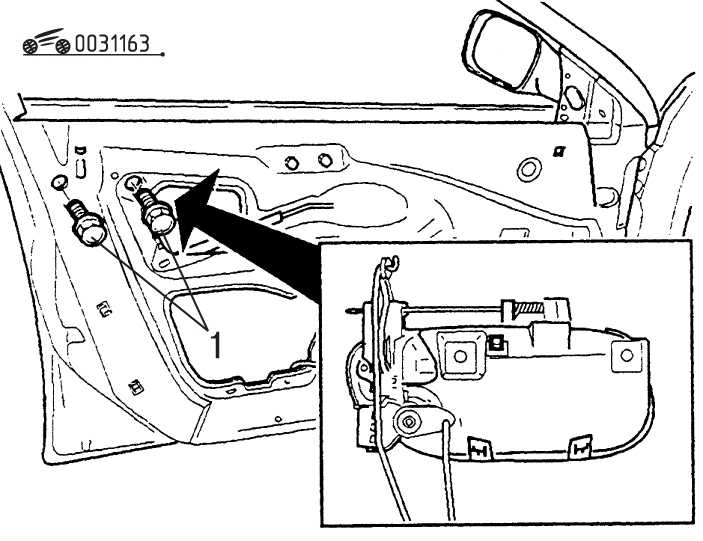

Снятие замка передней двери на автомобиле Ваз 2110 производят для его ремонта, замены вышедших из строя элементов, а так же при проведение других работ, когда наличие замка будет мешать ходу его проведения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Снимите декоративную дверную обивку.

• Отсоединяем от замка тяги наружной ручки и тягу цилиндра замка, воспользовавшись небольшой плоской отверткой.
• После чего выкручиваем торцовой головкой на восемь две гайки крепления наружной ручки и снимаем ее вместе с тягой.

Крестовой отверткой выкрутив два винта крепления, снимаем наружную часть замка вместе с тягами блокировки и внутренней ручки.

• С тяги блокировки замка снимаем пластиковый держатель и отсоединяем ее от рычага.
• Сняв стопорную скобу отсоединяем тягу наружной ручки.

• Выполните замену изношенных элементов, после чего их установку проведите в обратной последовательности. По мере монтажа, потребуется регулировать длину новых тяг, которая выставляется отворачиванием или заворачиванием их наконечников.
• После сборки, если дверь плохо или неплотно закрывается, выполните регулировку положения наружной части замка и фиксатора.

На этом ремонтные работы по замене замка передней двери на автомобиле Ваз 2110 завершены.

Источники

• http://masteravaza.ru/kuzovnye-raboty/dveri/zamena-petel-dverej-vaz-2110-666
• http://remont-vaz2110.ru/snyatie-i-ustanovka-perednix-i-zadnix-dverej/
• http://zubilovaz.ru/vaz-2110-zamena-zamka-perednej-dveri

Двери задние погрузочные (багажника) и их механизмы — снятие обшивки, установка, разборка, сборка

Установить автомобиль на рабочее место. Отсоединить клемму провода «массы» от аккумуляторной батареи

Отвернуть винт 1, рисунок 7-1, крепления внутренней ручки 2 открывания двери левой или правой

Отвернуть винты 4 крепления обивки левой двери

Преодолевая сопротивление держателей снять обивку 3 левой или правой двери.

Рисунок 7-1 — Крепление обивок погрузочных дверей:

1 — винт крепления внутренней ручки открывания двери; 2 — внутренняя ручка открывания двери; 3 — обивка погрузочной двери; 4 — винт крепления обивки

Расположение фиксаторов крепления обивки левой створки двери задка (вид с внутренней стороны)

Откинуть защитный колпачок гайки 3, рисунок 7-2, крепления рычага 2 стеклоочистителя отвернуть гайку, снять рычаг (ключ гаечный 13).

1 — накладка задней левой погрузочной двери; 2 — рычаг стеклоочистителя; 3 — гайка крепления рычага стеклоочистителя

Отсоединить от стеклоочистителя 2, рисунок 7-3, колодку жгута проводов. Высверлить заклепки 1, снять стеклоочиститель (дрель, сверло об).

1 — заклепка крепления стеклоочистителя; 2 — стеклоочиститель

Отвернуть болты 1, рисунок 7-4, крепления верхнего и нижнего фиксаторов двери левой или правой, снять фиксаторы отсоединив от них тросы привода замка (головка сменная Тогх Т30, вороток).

Рисунок 7-4 — Крепление фиксаторов погрузочной двери:

1 — болт крепления фиксатора; 2 — верхний фиксатор; 3 — нижний фиксатор

Отвернуть болты 2, рисунок 7-5, и гайки 3 крепления накладки 1, (см. рисунок 7-2), погрузочных дверей, снять накладку, отсоединив тягу замка от выключателя дверного замка (головка сменная 10, вороток).

Отвернуть болты 1 крепления замка погрузочных дверей, снять замок в сборе с тросами привода верхнего и нижнего фиксаторов (головка сменная Torx Т30, вороток).

Рисунок 7-5 — Снятие накладок погрузочных дверей:

1 — винт крепления замка погрузочной двери левой или правой; 2 — болт крепления накладки; 3 — гайка крепления накладки

Снять сигнал торможения дополнительный

Отсоединить колодки проводов от элемента обогрева заднего стекла и от фонаря освещения номерного знака.

Извлечь жгут проводов и трубку омывателя заднего стекла из полости двери.

Отвернуть два верхних и два нижних болта 1, рисунок 7-6, крепления погрузочной двери левой или правой к петлям, снять дверь (головка сменная 13, вороток).

1 — болт крепления погрузочной двери к петлям; 2 — болт крепления петель погрузочной двери к кузову; 3 — ручка замка ограничителя; 4 — уплотнитель ограничителя; 5 — петля погрузочной двери; 6 — болт крепления ограничителя к кузову; 7 — ограничитель погрузочной двери; 8 — винт крепления ручки замка ограничителя; 9 — трубка защитная жгута проводов погрузочной двери левой

Отвернуть винт 8, снять ручку 3 замка ограничителя 7. Снять уплотнитель 4 ограничителя. Отвернуть две гайки 1, рисунок 7-7, снять замок 2 ограничителя через технологический проем в двери.

1 — гайка крепления замка ограничителя погрузочной двери; 2 — замок ограничителя погрузочной двери

В случае необходимости замены петель и ограничителя:

— снять задний фонарь

— отвернуть два болта 6 крепления ограничителя 7 погрузочной двери, снять ограничитель (головка сменная Torx Т30, вороток).

— отвернуть три винта крепления верхней накладки 1, рисунок 7-8, заднего фонаря, снять накладку левую или правую

1 — винт крепления накладки; 2 — верхняя накладка заднего фонаря

— отвернуть два верхних и два нижних болта 2 (см. рисунок 7-6) крепления петель 3 к кузову, снять петли (головка сменная 13, вороток).

Установку узлов и деталей погрузочных дверей выполнять в порядке обратном разборке, при этом:

— смазать трущиеся части стеклоочистителя, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода -5 г);

— закрепить стеклоочиститель при помощи заклепок (заклепка 7703072362, пистолет для установки заклепок типа КПМ-24М НФП «Инструмент» г.Санкт-Петербург);

— перед установкой обивки двери временно подсоединить клемму провода «массы» к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери и стеклоочистителя;

— при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

— обеспечить равномерность зазора между дверями и сопрягаемыми панелями кузова

Видео

Как снять дверь на Приоре и не повредить ЛКП болтовых соединений

Перед тем, как прибегнуть к непосредственному процессу демонтажа входных изделий на Приоре, следует подготовиться к этому действию основательно. Практически всегда вывинчивание болтовых соединений дверных петель сопровождается нарушением лакокрасочного покрытия крепежных элементов. В итоге при продаже автомобиля у потенциального покупателя возникает масса дополнительных и ненужных вопросов.

Выкрутить болты крепления дверей с обеспечением 100% гарантии того, что не будет повреждено их лакокрасочное покрытие, практически невозможно. Однако существует способ, как минимизировать вероятность негативных последствий. Для этого как раз-таки и понадобится малярная лента. Чтобы не повредить ЛКП покрытие на болтах крепления, необходимо выполнить следующие действия:

1. Оклеить шляпки болтовых соединений двойным слоем малярной ленты.
2. Надеть головку, и после этого осуществлять манипуляции по вывинчиванию болтов.
3. После их выкручивания, не снимайте с них ленту. С ней аналогично осуществляется процесс закручивания болтов.

Ниже на видео показано, как это можно реализовать на примере снятия лючка бака.

Подготовившись основательно к выполнению соответствующих работ, можно приступать.

Установка бесшумных замков на дверь

Монтаж потребует подготовки помещения, где есть розетка и тиски. Необходимые инструменты:

• гаечный ключ;
• накладка;
• рожковый ключ;
• дрель;
• молоток;
• сверла;
• напильник;
• плоскогубцы;
• металлические пилки;
• метизы;
• набор отверток.

Помимо замка приобретается специальный фиксатор, который будет крепиться на стойку дверцы. Дополнительно покупаются защелки для замка, поскольку при снятии обшивки заводские элементы часто ломаются. Алгоритм действий:

1. Раскрутить ручку.
2. Снять облицовочный материал.
3. Отключить электропроводку.
4. Получить доступ к замку после снятия тяги.
5. Выполнить демонтаж старого механизма и установкй нового.

После того как новый прибор вставлен, проводится фиксация креплений. С помощью дрели просверливается небольшое отверстие в торце дверцы для установки наладки. Она крепится длинными болтами. Иногда требуется запилка краев. После того как крепежи затянуты, проверяется работоспособность замка.

Источник

Варианты ремонта дверных петель

Вышедшие из строя или сильно деформированные петли ремонтируются следующими методами:

1. Полная замена двери. Усложняется тем, что новые под старые ВАЗы не всегда удается найти. Приходится покупать старые элементы, частично изношенные.

Замена дверных петель, а также пальцев — самый рациональный в данном случае вариант. Обойдется недорого, выполняется сравнительно легко. При необходимости дополнительное оборудование всегда можно арендовать в сервисном центре или магазине автомобильных товаров. Стоимость же самих петель ВАЗ 2110 и схожих моделей — всего порядка 300-500 руб. Можно в продаже найти и старые, бывшие в эксплуатации. За них придется отдать меньше. А вот новые двери ВАЗ 2110 обойдутся в несколько тысяч рублей. И продаются они, как правило, без стекла и обшивки. Их монтаж — это дополнительная трата денег.

Установка

1. Установите дверь в следующем порядке:

• правильно установить дверь на автомобиль;
• b вверните болты обеих петель.

Момент затяжки: 17–29 Н·м

2. Установите водонепроницаемое уплотнение двери.

3. Установите болт, которым устройство открывания двери крепится к кузову.

Момент затяжки: 22–27 Н·м

4. Установите проводку в следующем порядке:

• а вставить жгут в отверстие в панели межкомнатной двери;
• b закрепите пять разъемов жгута проводов на дверной коробке.

5. Установите наружное зеркало заднего вида в следующем порядке:

• a установка наружного зеркала заднего вида на дверь в исходное положение;
• б закрепить зеркало тремя винтами;
• c подключите электрический разъем.

6. Установите дверной замок в следующем порядке:

• a установка дверного замка через отверстие во внутренней панели двери;
• b закрепите дверной замок тремя винтами.

Момент затяжки: 4–6 Н·м

7. Установите внешнюю ручку двери в следующем порядке:

• одна соединяющая две тяги дверного замка;
• b закрепите внешнюю ручку двери двумя болтами.

8. Установите стеклянную направляющую в следующем порядке:

• a установка стеклянной направляющей через отверстие во внутренней панели двери;
• b вверните стеклянную направляющую.

Момент затяжки: 9–13 Н·м

9. Установите прокладку стеклянной направляющей. Смазать имплантат мыльным раствором.

10. Установите стеклоподъемник в следующем порядке:

• a установка стеклоподъемника через отверстие во внутренней панели двери;
• б закрепить стеклоподъемник гайками;

Момент затяжки: 9–13 Н·м

c подключите электрический разъем к мотору стеклоподъемника.

11. Установите стекло в следующем порядке:

• а сначала вставьте переднюю часть стекла с внешней стороны двери, затем, поворачивая и опуская, установите стекло в дверь и поместите его на кронштейн стеклоподъемника; B вверните, но не затягивайте полностью болты крепления стекла;
• c повторно подсоедините переключатель управления стеклоподъемником;
• d подключить провод к минусовой клемме аккумулятора;
• и вставьте контакт и переместите стекло вверх и вниз, чтобы активировать функцию управления окном;
• е при необходимости отрегулируйте положение стекла;
• g выключите зажигание;
• h отсоедините провод от отрицательной клеммы аккумулятора;
• закручиваю два болта крепления стекла к стеклоподъемнику;

Момент затяжки: 9–13 Н·м

j затяните болт крепления направляющей стекла;

Момент затяжки: 9–13 Н·м

• k подключить провод к минусовой клемме аккумулятора;
• Включаю зажигание;
• м опустить стекло;
• n выключить зажигание;
• o отсоединить провод от отрицательной клеммы аккумулятора;
• p снимите переключатель электрического стеклоподъемника.

12. Установите пылевлагозащитную пленку на дверь в следующем порядке:

• закрепить на двери пылевлагозащитную пленку;
• b снимите электрический разъем жгута дверей;
• c Снимите стержни внутренней ручки открывания дверного замка с пылевлагозащитной пленки.

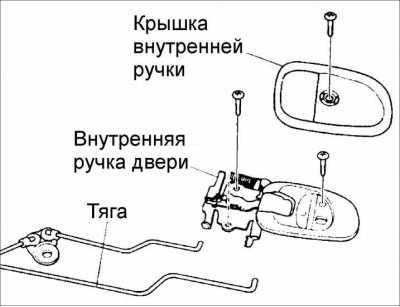

13. Установите внутреннюю ручку двери в следующем порядке:

• соединение двух тяг дверного замка с ручкой;
• b закрепите ручку тремя винтами.

Момент затяжки: 3–4 Н·м

14. Установите динамик и закрепите его тремя винтами.

15. Установите кронштейн ручки и закрепите его винтом.

16. Установите дверную обшивку.

17. Установите крышку внутренней дверной ручки и закрепите ее винтом.

18. Прикрепите обшивку двери.

19. Установите внутреннюю влагозащитную ленту.

20. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
