Система охлаждения двигателя внутреннего сгорания

Отношение диаметра цилиндра к ходу поршня

Одним из основополагающих конструктивных параметров ДВС является отношение хода поршня к диаметру цилиндра (или наоборот). Для более быстроходных бензиновых двигателей это отношение близко к 1, на дизельных моторах ход поршня, как правило, тем больше диаметра цилиндра, чем больше двигатель. Оптимальным с точки зрения газодинамики и охлаждения поршня является соотношение 1 : 1. Чем больше ход поршня, тем больший крутящий момент развивает двигатель и тем ниже его рабочий диапазон оборотов. Наоборот, чем больше диаметр цилиндра, тем выше рабочие обороты двигателя и тем ниже его крутящий момент на низких оборотах. Как правило, короткоходные ДВС (особенно гоночные) имеют больший крутящий момент на единицу рабочего объема, но на относительно высоких оборотах (больше 5000 об/мин.). При большем диаметре цилиндра/поршня сложнее обеспечить должный теплоотвод от донышка поршня ввиду его больших линейных размеров, но при высоких рабочих оборотах скорость поршня в цилиндре не превышает скорости поршня более длинноходного на его рабочих оборотах.

Виды систем охлаждения двигателя в автомобиле

На сегодняшний день самыми распространенными являются следующие типы охлаждения:

воздушная;
жидкостная.

Рассмотрим их особенности, преимущества и недостатки.

Воздушное охлаждение

Воздушная система встречается крайне редко. Это обусловлено спецификой этого вида охлаждения и меньшей эффективностью по сравнению с жидкостной. Ее можно встретить на старых моделях ЗАЗ, малолитражных автомобилях ОКА, а также грузовых машинах чешского производства Tatra. Кроме того, она применяется на подавляющем большинстве мопедов, мотороллеров и мотоциклов.

Конструкция несколько отличается от жидкостной. В ней отсутствует радиатор. Вместо него имеется специальная рубашка цилиндроблока, снабженная направляющими ребрами. Они обеспечивают максимально эффективное омывание цилиндров воздухом. Его нагнетает вентилятор. Чтобы потоки воздуха не рассеивались и имели постоянную силу, цилиндры скрыты специальным кожухом.

Таким образом, в воздушной системе цилиндроблок охлаждается воздухом без посредничества жидкости.

К достоинствам этого типа охлаждения можно отнести:

простоту конструкции (и, как следствие, техобслуживания);
малый вес;
надежность.

Однако она имеет и недостатки:

меньшую эффективность по сравнению с жидкостной;
высокий уровень шума при запущенном двигателе;
невозможность использования тепла мотора для обогрева авто;
большую потерю мощности, которая уходит на вращение вентилятора;
чувствительность к перепадам температуры окружающей среды (в мороз запустить мотор гораздо сложнее).

Как можно заметить, минусы в данном случае перевешивают плюсы. Это и обусловило столь малое распространение охлаждения двигателя внутреннего сгорания этой разновидности.

Жидкостное охлаждение

Устройство и принцип действия жидкостной охладительной системы ДВС более подробно описаны выше. Здесь стоит сказать о ее преимуществах и недостатках.

К числу плюсов можно отнести следующие:

легкий пуск в мороз;
равномерное охлаждение;
возможность использование блочной конструкции цилиндровой группы, которая делает компоновку мотора более простой;
малый уровень шума при работе ДВС;
отсутствие механической нагрузки в деталях узла;
меньшая потеря мощности.

А это – недостатки подобного типа систем:

более сложная конструкция (а значит, и техническое обслуживание);
необходимость периодической смены жидкости;
возможность подтекания или замерзания охладителя, которые нарушают общую работу системы;
увеличенный коррозийный износ, возникающий вследствие постоянного контакта металлических элементов конструкции с жидкостью.

В жаркую погоду

Особенно внимательным нужно быть и в жару, ведь в это время машины перегреваются, жидкость в двигателе закипает не только от длительной работы, но и от жары. Старайтесь часто проверять исправность мотора, следить за уровнем масла

, смотреть, чтобы в систему не попал мусор или пылинки. Частой поломкой во всех погодных условиях является радиатор, который так и норовит подтекать, тем самым создавая вероятность поломки или засорения всей охлаждающей системы.

В плохих погодных условиях может работать плохо любая техника, но особое внимание стоит уделить именно двигателю и его составляющим, они и есть сердцем всего механизма. Часто возникают проблемы с охлаждением цилиндров, на это тоже стоит обратить отдельное внимание

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.
Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.
Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.
Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.
Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.
Электровентилятор включается через реле по сигналу контроллера.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.
В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ.
Корпус насоса алюминиевый.
Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.
Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.
К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.
В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя.
Насос рекомендуется заменять в сборе.
Перераспределением потоков жидкости управляет термостат.
Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости.
На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор.
При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал.
При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается.
Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.
Замену термостата можно посмотреть в статье – «Снятие и проверка термостата».
Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN».
В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины.
Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.
На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.
Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Элементы, входящие в систему

Комбинированная схема закрытого типа включает в себя систему обогрева салона машины. Исходя из этого, можно составить следующий список элементов, входящих в охлаждающую систему:

радиаторы (один для охлаждения, другой для обогрева),
вентиляторы,
водяной насос (помпа),
термостат,
датчик температуры.

Радиатор выполняет основную роль в охлаждающей системе. Его изготавливают из двух бачков, которые объединяются множеством латунных сварных или вытянутых трубок. Из алюминия трубки делают реже, так как прочность их ниже. Трубки могут быть прямыми или ленточными, сечение эллипсом. Благодаря такому строению они легче выдерживают давление замерзшей жидкости. Для увеличения площади теплоотдачи трубки проходят через пакет пластин. В нижнем бачке имеется кран для слива жидкости. В верхнем бачке расположена горловина или патрубок, ведущий к расширительному бачку. Закрывается пробкой, внутри которой расположены впускной и выпускной клапаны.

На боковой стороне радиатора расположен датчик температуры, указывающий температуру охлаждающей жидкости. В центре устанавливается вентилятор для обдува радиатора. Привод он может получать тремя способами:

Непосредственно от коленвала.
Через муфту.
От электродвигателя.

[Жидкостная система охлаждения]

Вспомним ещё раз немного про данную систему охлаждения.

В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания — 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи

Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно

Так, при охлаждении антифризом температура стенок цилиндров на 15…20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя.

Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 …100 °С на всех режимах работы двигателя.

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости.

Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110… 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом.

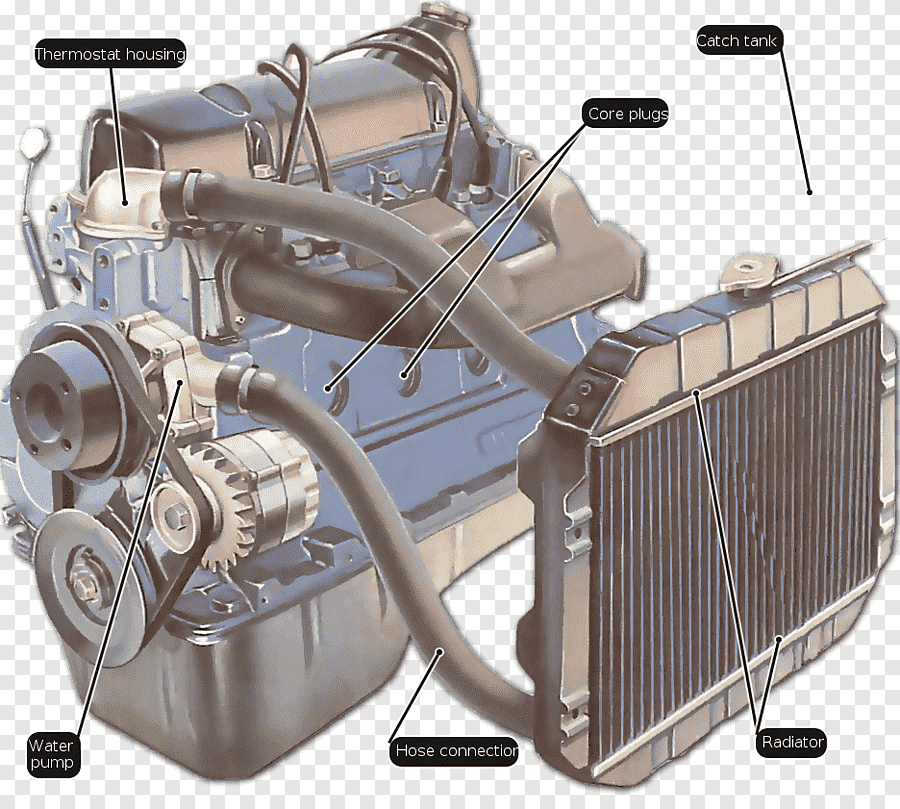

Система охлаждения двигателя состоит из:

рубашка охлаждения головки и блока цилиндров;
радиатор;
насос;
термостат;
вентилятор;
расширительный бачок;
соединительные трубопроводы и сливные краники.

Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля.

Принцип работы системы охлаждения

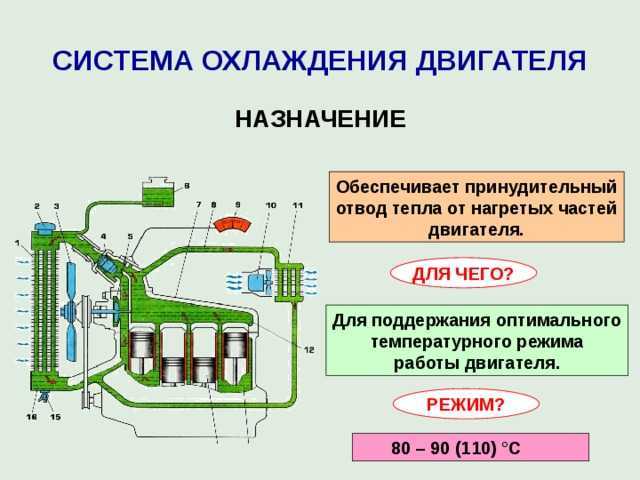

Предлагаю сначала рассмотреть принципиальную схему системы охлаждения.

1 — отопитель; 2 — двигатель; 3 — термостат; 4 — насос; 5 — радиатор; 6 — пробка; 7 — вентилятор; 8 — расширительный бачок; А — малый круг циркуляции (термостат закрыт); А+Б — большой круг циркуляции (термостат открыт)

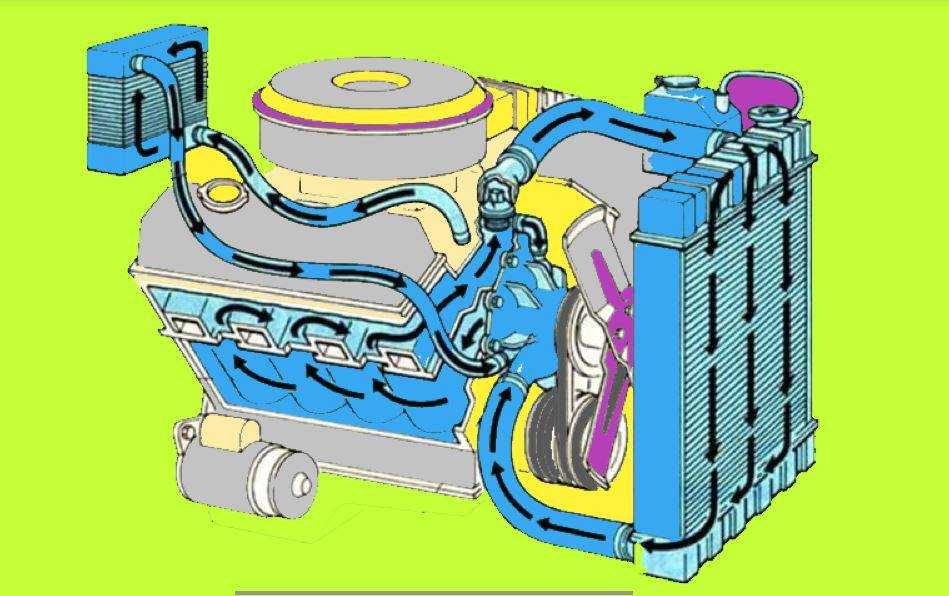

Циркуляция жидкости в системе охлаждения осуществляют по двум кругам:

1. Малый круг — жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев.

2.Большой круг — движение циркулирует при прогретом двигателе.

Если говорить проще, то малый круг это циркуляция охлаждающей жидкости БЕЗ радиатора, а большой круг — циркуляция охлаждающей жидкости ЧЕРЕЗ радиатор.

Устройство системы охлаждения различаются по своему устройству в зависимости от модели автомобиля, однако, принцип действия един.

Принцип работы данной системы можно увидеть на следующих видео:

Предлагаю разобрать устройство системы по последовательности работы. Итак, начало работы системы охлаждения происходит при запуске сердца данной системы — жидкостного насоса.

1. Жидкостной насос(water pump)

Жидкостный насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. На двигателях автомобилей применяют лопастные насосы центробежного типа.

Искать наш жидкостной насос или же водяную помпу следует на передней части двигателя(передняя часть эта та, которая ближе к радиатору и там где расположен ремень/цепь).

Жидкостной насос соединён ремнём с коленчатым валом и генератором. Поэтому, чтобы найти наш насос достаточно найти коленчатый вал и найти генератор. Про генератор мы поговорим позже, но пока лишь покажу, что нужно искать. Генератор выглядит как цилиндр, прикрепленный к корпусу двигателя:

1 — генератор; 2 — жидкостной насос; 3 — коленчатый вал

Итак, с расположением разобрались. Теперь давайте рассмотрим его устройство. Напомним, что устройство всей системы и её деталей различно, но принцип работы этой системы одинаков.

1 — Крышка насоса; 2 — Упорное уплотнительное кольцо сальника. 3 — Сальник; 4 — Подшипник валика насоса. 5 — Ступица шкива вентилятора; 6 — Стопорный винт. 7 — Валик насоса; 8 — Корпус насоса; 9 — Крыльчатка насоса. 10 — Приемный патрубок.

Работа насоса заключается в следующем: привод насоса осуществляется от коленчатого вала через ремень. Ремень крутит шкив насоса, вращая ступицу шкива насоса(5). Тот в свою очередь приводит во вращение вал насоса(7), на конце которого находится крыльчатка(9). Охлаждающая жидкость поступает в корпус насоса(8) через приёмный патрубок(10), а крыльчатка перемещает её в рубашку охлаждения(через окошко в корпусе, видно на рисунке, направление движение из насоса показано стрелкой).

Износ термостата

Наиболее часто неполадки в системе связаны именно с клапаном переключающим круги циркуляции, он же термостат. Если деталь заклинивает в одном положении или клапан перекрывает каналы кругов циркуляции неплотно, прогрев двигателя может занять значительно больше времени или наоборот, агрегат начнёт сильно перегреваться без достаточного охлаждения.

Принцип работы термостата

Как правило, поломка термостата связана с нарушением его целостности. Основой клапана является термический воск, который при нагревании расширяется и сдавливает мембрану, открывающую большой круг циркуляции. Если воск по какой-либо причине вытек из детали, то клапан перестанет функционировать и антифриз не сможет полноценно охлаждаться. Также причиной износа может стать несвоевременная замена охлаждающей жидкости или её низкое качество. Коррозия пружины термостата вызывает заклинивание детали в открытом или реже закрытом положении. В обоих случаях двигатель не сможет работать в нормальном температурном диапазоне — жидкость будет либо постоянно охлаждаться, даже когда в этом нет необходимости, либо наоборот, всё время будет горячей.

Пружина термостата подверглась коррозии

Определить износ довольно просто и это можно сделать двумя способами. Проще всего проверку произвести несъёмным методом. Для этого сразу после запуска двигателя следует потрогать входной патрубок радиатора. Если он стал тёплым почти сразу после пуска ДВС, это говорит о том, что термостат заклинило в открытом положении. И наоборот, когда патрубок остаётся холодным, даже если показатель температуры находится в пиковом положении, это свидетельствует о неспособности термостата открываться.

Более точно удостовериться в том, что причина некорректной работы системы охлаждения заключается именно в неисправности термостата можно путём его демонтажа. Снятый клапан кладётся в ёмкость с водой и подвергается нагреву. Когда температура воды достигнет 90оС, исправный клапан обязательно должен сработать — шток термостата сместится. Если этого не происходит, можно с уверенностью считать деталь неисправной.

Вышедший из строя термостат не подлежит ремонту, а требует обязательной замены. Его стоимость для большинства автомобилей редко превышает 1000 рублей. Клапан вполне можно заменить самостоятельно, без посещения автосервиса.

Что такое водяная помпа? — блог kitaec.ua

Помпа, или попросту, водяной насос двигателя внутреннего сгорания — это конструкция для перекачки охлаждающей жидкости в системе охлаждения. По сути, помпа отвечает за круговорот антифриза в двигателе.

Устройство водяной помпы

Обычно, помпа располагается в передней части головки блока цилиндров. Водяной насос представляет собой достаточно простую конструкцию из корпуса с крыльчаткой, закрепленной на валу. Вал устанавливается в паре подшипников (по одному на каждой стороне). Вращение вала обеспечивается передачей крутящего момента через ремень от двигателя. Когда двигатель работает, антифриз из радиатора поступает в помпу, к центру крыльчатки. На другом конце вала монтируется шкив приводной. Через ремень ГРМ и шкив на вал передается энергия вращения мотора, а сам вал приводит в действие механизм крыльчатки. Пространство между лопастями крыльчатки заполняется антифризом и под воздействием центробежной силы крыльчатка отбрасывает охлаждающую жидкость в стороны. По специальному отверстию она поступает в рубашку охлаждения силового агрегата. Таким способом происходит обращение охлаждающей жидкости по всей системе охлаждения двигателя.

Поскольку помпа устроена очень просто, ее поломка происходит нечасто. Если водитель должным образом следит за состоянием двигателя, проблем с водяным насосом возникать не должно. Тем не менее даже самый надежный водяной насос может прийти в негодность, что приведет к перегреву двигателя и его выходу из строя.

Среди причин проблем с водяным насосом можно выделить следующие:

— некачественный ремонт помпы;

— износ узлов конструкции либо старение сальника;

— изначально некачественная помпа.

В случае, когда система герметична, но помпа не может производить циркуляцию жидкости, температура мотора будет увеличиваться и об этом будут «кричать» все датчики на приборной панели.

Другим признаком потенциальной неисправности насоса может служить течь охлаждающей жидкости, которая образовывается в зоне расположения помпы. Сама по себе протечка жидкости не самая страшная проблема, поскольку жидкость в системе продолжает охлаждать все элементы в системе. В этом случае вам просто придется периодически доливать антифриз. Но если такая поломка возникла, то рекомендуем вам пресечь потенциальную проблему как можно раньше, так как любая течь может усиливаться при более активной эксплуатации машины.

Признаки поломки водяной помпы

— Протекание антифриза через дренаж либо из-под посадочной поверхности;

— Посторонние шумы, скрежет при работе насоса;

— Люфт вала;

— Преждевременный износ подшипников;

— Заедание вала во время прокручивания;

— Следы ржавчины на конструкции.

Заедание вала при прокручивании объясняется подклиниванием подшипника. Следы ржавчины на конструкции насоса вызывает загрязнение охлаждающей жидкости. Старение сальника и преждевременный износ подшипников чаще всего вызывается перетяжкой ГРМ, несоосностью шкивов привода или поломкой в торцевом уплотнении, при котором жидкость попадает на подшипники и вымывает из них заложенную смазку.

Приобретая новую помпу, проверьте чистоту вращения вала. Проворот должен проходить равномерно и без заеданий. Если при вращении ощущаются заедания в какой-то из точек, это говорит о плохом качестве подшипников, и от такой детали лучше отказаться.

Чтобы водяной насос всегда был исправен и не доставлял хлопот, рекомендуется периодически проходить диагностику системы охлаждения. Для продления срока эксплуатации помпы советуем также заливать тот антифриз, который предписывает завод-изготовитель, и производить его замену своевременно по регламенту технического обслуживания автомобиля.

В некоторых случаях, неполадки водяного насоса можно исправить самостоятельно.

Приобретая новую помпу, проверьте чистоту вращения вала. Проворот вала должен проходить равномерно и без заеданий. Если при вращении ощущаются заедания в какой-то из точек, это говорит о плохом качестве подшипников, и от такой помпы лучше отказаться.

СОВЕТ. Всегда заменяйте водяной насос вместе с ремнем и другими деталями системы привода

Очень важно проверять систему ременного привода, приводящую в действие водяной насос. Неполадки в натяжителе или ремне могут стать причиной отказа подшипника и сокращению срока эксплуатации водяной помпы

И наоборот, протечка антифриза часто сказывается на состоянии ремня. Поэтому замену насоса лучше производить одновременно с заменой ремня и других деталей системы привода.

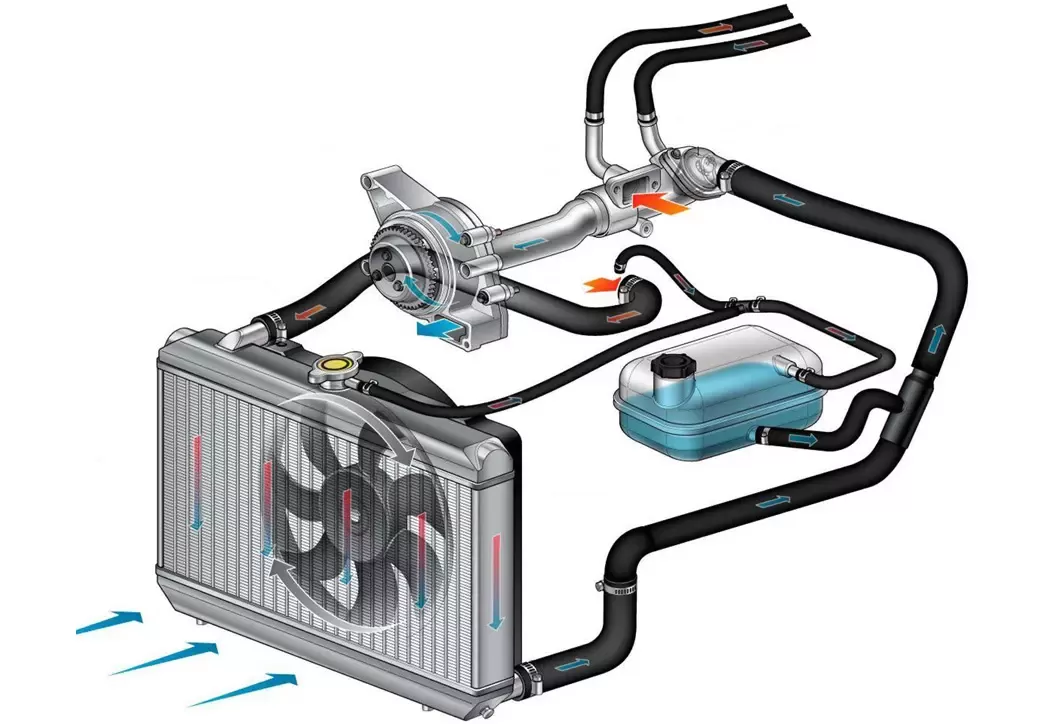

Принцип работы системы охлаждения двигателя

Принцип работы узла (на примере жидкостной системы) выглядит следующим образом.

При пуске двигателя начинает вращаться коленвал, а вместе с ним и насос. В результате в системе образуется давление, достаточное для циркуляции по ней охладителя.
По патрубкам жидкость идет сперва к наиболее горячим частям мотора (то есть к цилиндровой группе). Когда она их полностью омывает и забирает большую часть тепла на себя, она направляется к радиатору.
В радиаторе охладитель теряет накопленное тепло за счет распределения по системе трубок. Это происходит благодаря прохождению через нее воздуха в результате движения транспортного средства, а также с помощью вентилятора.
После того, как охлаждение завершено, жидкость опять поступает в насос. Цикл повторяется снова.

При этом необходимая температура поддерживается термостатом. Чем горячее цилиндровый блок, тем больше просвет его клапана, благодаря чему охладитель циркулирует по контуру более интенсивно. При относительно холодном цилиндроблоке просвет клапана уменьшается, а вместе с ним уменьшается и циркуляция. В современных моделях транспортных средств роль термостата выполняет термодатчик, который посылает информацию о температуре на блок управления, контролирующий клапаны.

Кроме того, при низкой температуре цилиндров жидкость может циркулировать по так называемому малому кругу. Это означает, что она не поступает в радиатор, а протекает между цилиндроблоком и насосом. Подобная схема функционирования необходима для достижения мотором оптимальной температуры работы. Когда желаемая температура обеспечена, термостат (или клапан под управлением ЭБУ) открывают охладителю путь для циркуляции по большому кругу, после чего он начинает поступать в том числе в радиатор и охлаждаться более интенсивно.

В расширительный бачок при сильном нагреве охладителя отводят его излишки, а также образовавшийся в ходе работы пар. Кроме того, эта деталь содержит некоторый запас жидкости, предназначенный для восполнения ее потерь (они могут происходить в результате испарения или утечек).

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

От ремня газораспределительного механизма.
От ремня генератора.
От отдельного ремня.

Конструкция состоит из таких элементов:

Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
Шкив для установки ремня привода – зубчатый или клиновидный.
Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

Корпус из алюминия.
Выходы для соединения с патрубками.
Пластина биметаллического типа.
Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Влияние температурных параметров на работу мотора

За один рабочий цикл температура в цилиндрах ДВС изменяется от 80…120 градусов Цельсия во время впуска горючей смеси до 2000…2200 градусов Цельсия в процессе ее сгорания. При этом силовой агрегат достаточно сильно нагревается.

Если мотор во время работы охлаждается недостаточно интенсивно, то его детали сильно нагреваются и изменяются в размерах. Значительно уменьшается (из-за выгорания) и объем моторного масла, залитого в картер. В итоге увеличивается трение между взаимодействующими деталями, что приводит к их быстрому износу или даже заклиниванию.

Однако и переохлаждение ДВС отрицательно сказывается на его работе. На стенках цилиндров холодного двигателя происходит конденсация паров топлива, которые, смывая слой смазки, разжижают моторное масло, находящееся в картере.

Для исключения негативных последствий, связанных с нарушением теплового режима, системы охлаждения проектируются так, чтобы исключить перегрев и переохлаждение мотора в процессе эксплуатации.

В результате химические свойства последнего ухудшаются, что способствует:

увеличенному расходу моторного масла;
интенсивному износу трущихся поверхностей;
падению мощности силового агрегата;
увеличению расхода горючего.

Основные неисправности системы

Если обратиться к пункту 2.3.1 ПДД и к «Перечню неисправностей…», с которыми ограничивается движение транспортных средств, то в них можно обнаружить полное отсутствие упоминаний о проблемах, связанных с системой охлаждения двигателя. Это означает, что поломки системы не позиционируются в качестве неисправностей, с которыми запрещается движение. А, следовательно, система охлаждения и ее ремонт – это личное дело каждого водителя, степень его комфорта на дороге.

Каковы же основные «несерьезные» проблемы, которые может испытывать система охлаждения ДВС?

Во-первых, наиболее распространена негерметичность или течь охлаждающей жидкости. Причем, ее причины могут заключаться в смене уличной температуры (чаще – наступления сезона морозов). Среди популярных причин – и закоксованность патрубков и шлангов, которые под постоянным воздействием высокой температуры теряют эластичность. Протекание охлаждающей жидкости обуславливается и физическими повреждениями основного радиатора и радиатора «печки», полученными либо химическим путем (например, реактивами, входящими в состав тосола), либо посредством механического воздействия (например, удара).

при заклинивании в положении «открыто» охлаждающая жидкость двигается только по большому кругу (с постоянным использованием радиатора), что приводит к слабому и длительному прогреву двигателя и, соответственно, плохой обогреваемости салона автомобиля;
при заклинивании в положении «закрыто» охлаждающая жидкость, напротив, двигается только по малому кругу (без использования радиатора), что обусловливает перегрев двигателя и может привести к необратимым изменениям в структуре металла, уменьшению ресурса силового агрегата и даже к его поломке.

В-третьих, серьезной неприятностью представляется поломка циркуляционного насоса (или «помпы»). Чаще всего эта неисправность связана с выходом из строя подшипника «помпы» — ее основной детали. Причины банальны – износ или некачественная запчасть. Спрогнозировать поломку затруднительно, но уловить начало нестандартной работы «помпы» более чем возможно – по характерному свистящему звуку подшипника. Он означает, что циркуляционный насос требует немедленной замены.

Круги циркуляции

Обычно выделяют большой и малый. Основным считается малый. По нему жидкость циркулирует сразу после запуска мотора. В функцию этого круга входит поддержание оптимальной температуры для работы силового агрегата. В малый круг входит помпа, рубашка мотора и печка. Это позволяет быстро прогревать двигатель. Также, при низкой температуре воздуха антифриз двигаясь только по малому радиусу, не будет остужать силовой агрегат до минимальной температуры, наоборот, сохраняя тепло.

Внешний радиус (круг) системы охлаждения включает в себя радиатор и расширительный бак. Циркуляция антифриза по нему, начинается только после достижения двигателем рабочей температуры. Открытие подачи происходит после срабатывания термостата.

Иногда, в системе могут происходить сбои. Они являются следствием заклинивания термостата. В зависимости от того, в каком положении его заклинило, двигатель будет или перегреваться, или наоборот, не сможет достичь оптимальной температуры. Устраняется проблем путем замены термостата, также желательно, иногда для профилактики промывать систему.

Заключение

. Охлаждающая система является важным элементом, обеспечивающим работоспособность двигателя. Для полноценной диагностики неисправностей нужно знать, чем различаются малый и большой круг охлаждения двигателя. Разобравшись в данном вопросе, вам будет значительно проще выявить причину неправильной работы этой системы.
